Устройство спиннинговой катушки – строение, конструкция, принцип и как работает

Содержание

инструкция, как устроена безынерционная рыболовная катушка

Большинство современных рыболовов знакомы с принципами работы безынерционных катушек, а спиннингисты, как правило, владеют этой снастью в совершенстве. Однако далеко не каждый рыбак представляет себе, каково внутреннее устройство катушки для спиннинга и за счёт чего она функционирует. Необходимо более подробно изучить, из чего состоит рыболовная катушка, как функционирует и какие особенности имеет.

Элементы

Классическая инерционная катушка имеет достаточно непростое устройство, соединяющее в себе множество небольших деталей. Также необходимо учитывать, что модели разных производителей имеют различную конструкцию, поскольку при производстве каждой катушки используются собственные разработки и ноу-хау. Однако основные узлы на всех безынерционках, как правило, одинаковы и представлены следующими элементами:

  1. корпус;
  2. ножка;
  3. привод;
  4. ротор;
  5. фрикционный тормоз;
  6. стопор обратного хода;
  7. шток шпули;
  8. дужка лесоукладывателя;
  9. ролик лесоукладывателя;
  10. зубчатое колесо;
  11. крышка корпуса;
  12. шпуля.

Внутреннее устройство безынерционной спиннинговой катушки.

Очевидно, что в данном случае рассмотрены лишь основные элементы, которые можно встретить в каждой катушке. Более того, на разных моделях устройство даже этих элементов может иметь ощутимые различия. Например, существуют конструкции как с фрикционным тормозом, расположенным впереди шпули, так и с задним фрикционом, как на изображении выше.

Принцип работы

В англоязычных странах безынерционную катушку часто называют «fixed spool reel» — катушка с фиксированной шпулей. Такое название оправдано из-за того что, в отличие от мультипликаторной и инерционной конструкции, шпуля безынерционки остаётся статичной во время заброса, а леска сама соскальзывает с неё. Во время остальной ловли шпуля также остаётся неподвижной, за исключением случаев срабатывания фрикциона.

В данной конструкции наматывание лески происходит за счёт совершающего вращение вокруг шпули механизма лесоукладывателя. Шпуля в это время также совершает движения, однако не вращается, как в случае с другими конструкциями, а перемещается взад-вперёд, что способствует равномерной намотке шнура.


По состоянию намотки всегда можно определить качество и техническое состояние катушки. Хорошая исправная катушка всегда осуществляет намотку плетёнки идеально ровно, без каких-либо горбов, утолщений и впадин на шпуле. Наличие неровностей говорит либо о том, что механизм лесоукладывателя неисправен, либо об изначально низком качестве изделия. От использования таких катушек лучше отказаться.

Лесоукладыватель состоит из дужки и ролика, по которому скользит леска при наматывании. Ролику передаётся вращение за счёт движения рукояти катушки, приводящего в движение все внутренние механизмы конструкции. Откидной подпружиненный механизм позволяет открывать скобу лесоукладывателя при забросе и закрывать, когда осуществляется подмотка.

Подобное устройство безынерционки даёт ей преимущество перед мультипликатором в том, что из-за отсутствия инерции вращения не возникает сходов лески при излишне быстром движении шпули, что нередко случается на катушках инерционного типа. Далее необходимо более подробно рассмотреть отдельные элементы конструкции.

Читайте также:

Корпус

Основой любой катушки является её корпус. В случае с данной снастью он служит не столько для предания изделию необходимого внешнего вида, сколько основой для расположения внутренних механизмов – именно в ниши корпуса утапливаются все внутренние валы и шестерни. По этой причине первое требование к корпусу катушки – это прочность, и только во вторую – лёгкость и эргономика.

Изготовление корпусов современных катушек происходит из следующих материалов:

  • Пластик – для дешёвых катушек нижнего ценового сегмента, не предназначенных для серьёзных нагрузок.
  • Алюминиевые сплавы – для катушек среднего ценового сегмента, способных выдержать достаточно сильное воздействие.
  • Углепластик – более лёгкая альтернатива алюминию, не уступающая ему в своих эксплуатационных характеристиках.
  • Титановые сплавы – применяются при изготовлении снастей премиум-класса. Сочетают в себе высокую надёжность и лёгкость.

По большому счёту, материал корпуса не играет ведущей роли в работе катушки. Наиболее важным в данном случае является именно качество изготовления. Как недорогой, так и самый лучший сплав не спасёт от заводских дефектов, несносности или неправильного расположения штифтов и шестерней.

От качества изготовления корпуса зависит расположение в нём элементов механизма, поэтому к нему предъявляются высокие требования. Если зазоры в корпусе будут сделаны неточно, это негативно повлияет на качество работы всей катушки.

Роторный механизм

Данная конструкция представлена редукторным механизмом — главной парой и элементом, отвечающим за поступательное движение шпули. В роторном механизме присутствует колесо, ведущее шестерню по главному валу. Валу передаётся вращение от движения рукоятки. Рукоять посажена на четырёхгранный штифт, входящий в соответствующее отверстие механизма ротора.

Катушки классифицируются по передаточному числу, которое является фиксированным и представляет собой отношение количества оборотов катушки к числу оборотов главного вала. По данному принципу катушки обычно подразделяются на:

  1. Силовые, с передаточным числом от 3,2:1 до 4,3:1. Такого рода снасти предназначены для вываживания крупной рыбы на крупные приманки медленной проводкой, поэтому обладают большим тяговым усилием, но при этом достаточно скромной скоростью вращения. Данный вид катушек обычно применяется при ловле троллингом.
  2. Универсальные, от 4,5:1 до 6,1:1. Имеют среднюю скорость вращения и умеренные тяговые характеристики. Могут быть использованы при ловле любой рыбы, однако преимущественно средней по размеру. Скорость проводки таких катушек средняя, и используются они с различными приманками.
  3. Скоростные, передаточное число которых находится в диапазоне от 6,2:1 до 8:1. Такие катушки используются в основном для классического джига и твичинга, особенно при таких типах проводки, где требуется быстро выматывать провисание шнура.

Рукоять

Как правило, одним из преимуществ безынерционок является устройство рукояти, позволяющее менять её расположение в зависимости от руки, которой рыболов осуществляет вращение. Это становится возможным за счёт винтового механизма, при помощи которого осуществляется крепление данной детали. Также безынерционные катушки, как правило, имеют механизм, основанный на том же винте либо же на кнопке, позволяющий складывать рукоять для транспортировки. Для складывания обычно достаточно немного отпустить винт, а после затянуть его в обратное положение. Чтобы переставить рукоять на другую сторону, винт необходимо открутить полностью, после чего вынуть деталь и осуществить перестановку.


Некоторые модели скоростных катушек оснащаются двойной рукоятью для удобства захвата. В качественных изделиях рукоятки такого вида оснащают специальным компенсатором, позволяющим погасить вибрацию, создаваемую за счёт появления дисбаланса противоположных частей рукояти.

Антиреверс

Данная деталь также называется «сопор обратного вращения». Предназначен данный элемент для того, чтобы препятствовать вращению катушки в сторону, обратную направлению наматывания шнура. Это необходимо, чтобы при перемещении по берегу леска не разматывалась, а также для того, чтобы гасилось обратное сопротивление при рывках рыбы. Антиреверс выполняет ещё и защитную функцию, предохраняя катушку от критических нагрузок при подсечках, рывках и глухих зацепах. Сам механизм располагается внутри корпуса катушки, а снаружи расположен переключатель в виде кнопки или рычажка, с помощью которого включается и выключается стопор.


Некоторые рыболовы ошибочно называют рычажок переключения стопором, не подозревая, что сам стопор находится в корпусе катушки. Также нередко можно услышать придуманные рыболовами сложные, но бессмысленные обозначения данного элемента, вроде «стопора антиреверса обратного хода» и тому подобные.

Фрикционный тормоз

Один из важнейших узлов катушки, ограничивающий критическую нагрузку на снасть при рывках. Фрикцион может быть размещён как в передней части катушки, так и в задней, – расположение данного узла не является принципиальным и зависит по большей части от удобства рыболова. Исключение составляют катушки с бейтранером, то есть устройством, позволяющим моментально ослабить или затянуть фрикцион одним щелчком. Катушки без бейтранера предполагают постепенную затяжку и ослабление. Бейтранер обычно располагается в задней части катушки.

Во время натяжения лески на катушку начинает действовать сила, обратнонаправленная относительно вращения. Фрикционный тормоз в данном случае выполняет функцию фиксации шпули, не позволяя последней вращаться. Однако если фрикцион закрутить наглухо, то есть полностью зафиксировать шпулю, то при слишком сильном рывке возможен как обрыв шнура, так и поломка удилища или самой катушки. Поэтому фрикцион фиксирует шпулю до достижения некоторого критичного натяжения, после которого он отпускает её, и шпуля начинает стравливать леску, чтобы ослабить воздействие на снасть. Критический уровень натяжения определяет сам рыболов в зависимости от вида рыбы и способа ловли.


Если рыболову неизвестно, с чем придётся столкнуться на водоёме, то классическим вариантом настройки фрикциона будет его полное затягивание, а затем ослабление гайки на одну четверть или же половину оборота.

Шпуля и лесоукладыватель

Шпуля, как правило, является съёмным элементом и предназначена для накопления лески. Размер шпули, как правило, обозначается цифрами от 1000 до 10000, Однако при классической спиннинговой ловле крайне редко применяются снасти размером более 5000. Выбирается размер шпули из соображений гармоничного сочетания с удилищем. Например на ультралайтовых спиннингах обычно применяется размер 1000, на лайтовых – порядка 1500, а на более мощных спиннингах – 2000-3000. Также на шпулю в настоящее время наносятся значения её лесоёмкости, состоящие из соотношения диаметра лески к её длине, например 0,18/240. Такая маркировка означает, что шпуля предназначена для размещения на ней 240 метров лески с диаметром 0,18. Как правило, таких обозначений наносится несколько, в зависимости от диаметра лески.

Существует несколько основных способов намотки шнура на шпулю, в зависимости от назначения снасти. Наиболее популярным является цилиндрический вариант намотки. При таком размещении лески не исключён незапланированный сход шнура через бортик шпули, однако вероятность этого не слишком велика, а расстояние заброса считается средним. Катушки с обратной конусной намоткой предназначены для дальнего заброса.

Это достигается за счёт того, что большая часть лески наматывается ближе к бортику, что позволяет ей с меньшим сопротивлением спускаться со шпули при забросе. Однако за бросковые качества такие снасти платят надёжностью намотки – случайный сход лески со шпули при таком размещении шнура становится значительно вероятнее, чем при цилиндрической.

Третьим, наиболее надежным, вариантом намотки считается прямой конус. В данном случае большая часть лески располагается ближе к основанию шпули, что делает её случайный сход маловероятным, поскольку бортик обычно располагается сильно выше узкого конца конуса из лески. Однако бросковые характеристики таких катушек значительно ниже, чем у двух других схем намотки.


Цилиндрический механизм укладки получил своё распространение за счёт того, что является универсальным. При правильной работе механизма сходы с него происходят редко, но при этом во время заброса он не слишком сильно уступает в дальности гораздо менее надёжному обратному конусу.

Ролик лесоукладывателя в качественных катушках имеет подшипник, за счёт чего он сам вращается при движении лески по нему. Если же ролик не снабжен поворотным механизмом, то его материал и покрытие должны быть очень стойкими к истиранию, поскольку в фиксированном ролике шнур очень быстро протирает канавку, выводя его из строя. При использовании плетёного шнура, как правило, необходимо наличие и подшипника, и прочного напыления, поскольку при трении плетёнка создаёт экстремальную нагрузку на металл ролика, особенно при вываживании.

В настоящее время множество фирм пытается решить проблему закручивания лески при подмотке. Дело в том, что безынерционная рыболовная катушка изначально устроена так, что при наматывании леска или шнур перекручиваются за счёт параллельного расположения шпули. Наиболее эффективно данную проблему на сегодняшний день удалось решить фирме Дайва, разработавшей специальный противозакручивающий ролик. Его конструкция, имеющая особый наплыв, способна несколько ослабить естественное закручивание шнура, однако не предотвратить его полностью.

Дужка лесоукладывателя исполняет функцию захвата лески после заброса и направления её на ролик. Дужка приводится в действие пружиной, в современных моделях работающей на сжатие, что увеличивает срок её службы.

Заключение

Безынерционная катушка представляет собой сложный механизм, состоящий из множества точно подогнанных деталей. По данной причине заниматься ремонтом внутренних элементов стоит лишь вооружившись определённым опытом в этом деле либо инструкциями профессионала. Работа такого рода катушки строится на наматывании лески на шпулю за счёт вращения механизма лесоукладывателя, приводимого в действие движениями рукояти. Внутренний механизм состоит из шестерней и основного вала, а его передаточное число определяет скорость вращения катушки и её тяговое усилие.

intellifishing.ru

Катушка для спиннинга устройство и работа видео

Виды катушек для спиннинга

Катушки для оснащения спиннингового удилища бывают нескольких видов. Это обычные инерционные катушки, безынерционные и мультипликаторные.

Инерционные катушки

Самыми простыми и недорогими катушками являются инерционные, они просты в эксплуатации и не требуют особого ухода.  Большая часть таких катушек не оснащены механизмом притормаживания, поэтому во время заброса, для предотвращения лишнего схода лески, рыболову приходится подтормаживать барабан катушки пальцем. Только небольшая часть представленных на рынке инерционных катушек, имеют системы автоматического торможения, которые основаны на том, что во время забросов, леска оказывает давление на специальный рычаг, который в свою очередь соединен с тормозным механизмом. Более простой вариант торможения это механизм постоянного подтормаживания, когда рыболов самостоятельно устанавливает силу притормаживания барабана исходя из веса забрасываемой приманки или груза.  Выбирая инерционную катушку, следует обращать внимание на качество материала, из которого изготовлена катушка, на точное сбалансированное вращение барабана и легкость его хода.  На качественных инерционных катушках, должен иметься механизм регулирования вращения барабана и уменьшения люфта, выполненный в виде винта и контргайки.

Безынерционные катушки

Принцип их работы отличается от принципа работы инерционных катушек, тем, что леска «сливается» с неподвижной шпули, благодаря усилию тяжести забрасываемого груза. Во время заброса летящий груз увлекает за собой леску, стягивая её с неподвижной шпули. Большинство катушек имеют в комплекте одну или несколько запасных шпуль и вкладыш из пробкового дерева. Такие катушки более удобны, при забросе не нужно использовать притормаживание и применение безынерционных катушек позволяет использовать даже самые легкие приманки, осуществлять довольно далекие забросы. Необходимым условием для возможности таких забросов, является полное заполнение шпули леской.  Почти все катушки безынерционного типа оснащены регулируемым  фрикционным устройством, которое снижает риск обрыва лески при сильных рывках во время вываживания крупной рыбы.  Так же эти катушки имеют механизм-стопор обратного вращения. Существуют скоростные и тяговые катушки, их отличие заключается в количестве подшипников и рукоятками вращения, у тяговых катушек рукоять более массивная и имеет большее плечо.   По типу приводного механизма, безынерционные катушки можно разделить на несколько различных видов.

1.            Катушки с конической передачей,  в них используются шестеренки с прямыми зубьями, они просты в производстве, однако данный тип редуктора не обеспечивает плавный ход, поэтому наименее удобны.

2.            Катушки с конической гипоидной передачей, в отличие от первого варианта, в них используются шестеренки с косым зубом, что намного увеличивает плавность вращения.

3.            Катушки с винтовым приводом, обеспечивают плавное вращение, благодаря использованию комбинации шестеренчато-червячного механизма.

Все безынерционные катушки оснащены лескоукладывателем, который должен работать без лишних усилий. Ролик лескоукладывателя должен быть вращающимся, между ним и «подпятником» не должно быть зазора. Для большего удобства, управление фрикционным тормозом должно находиться на задней части корпуса катушки. На некоторых катушках предусмотрена возможность крепления рукояти привода с любой стороны, что позволяет подстроить катушку «под себя».

Мультипликаторные катушки

Являются самыми дорогостоящими и сложными в изготовлении.  Эти катушки представляют собой комбинацию инерционной и безинерционной катушек и сочетают в себе лёгкость заброса  и довольно высокий контроль над снастью.  Инерция мультипликаторной катушки невелика благодаря применению барабанов очень маленького диаметра. Для притормаживания в них используется тормозной механизм центробежного типа, сила торможения которого может регулироваться при помощи сменных грузов, то есть, по сути, сменный груз является центробежным тормозом.  Тем не менее, рыболову необходимо дополнительно контролировать вращение барабана катушки, и иногда притормаживать барабан пальцем. Лишний сход лески может привести к её запутыванию, а в мультипликаторах распутать её намного сложнее чем, если запутывание произошло в инерционной катушке.  Мультипликаторные катушки подходят практически к любому виду рыбной ловли, однако заброс очень легких грузов, с применением такой катушки требует большой практики и навыков обращения с ней. Несмотря на сложность в эксплуатации, высокую стоимость и довольно большой вес, это самая прочная и надёжная катушка, особенно при ловле крупной рыбы, где требуется силовое вываживание.

Онлайн видео о катушках для спиннинга

Способы намотки лески на шпулю катушки

Сегодня поговорим о том, как намотать леску на катушку фидера, спиннинга или любого другого удилища. Тема эта актуальна особенно для новичков, совершающих только первые шаги на пути к рыболовному мастерству. Но и для опытных рыбаков наш материал будет полезным.

Количество лески



Для начала нужно определиться с количеством шнура, которое необходимо намотать на катушку. Если для инерционных катушек, включая мультипликаторную, этот не особенно важно, то для безинерционной «мясорубки» правильно намотанная леска не должна доставать до бортика шпули один-полтора миллиметра. При более низкой намотке уменьшится качество и дальность заброса. В противном случае, при намотке вровень с бортиками шпули, кольца могут спадать с нее и путаться, образуя бороду.

Техника намотки

Перед намоткой катушку ставим на удилище или в специальный станок для намотки лески. Потом протягиваем кончик лески или плетеного шнура через кольца, начиная с последнего и до самой шпули.

Перед началом намотки нужно привязать леску к катушке.

Первый способ
  1. Оборачиваем леску или плетенку вокруг шпули.
  2. Конец перехлестываем через основную жилку, создавая петлю.
  3. На петле делаем скрутку из четырех-пяти оборотов.
  4. Остается кончик шнура заправить в петлю у начала скрутки и, смочив узел, затянуть его.
Второй способ
  1. На конце лески или плетенки нужно завязать небольшую петлю.
  2. Вводим в нее основную жилку, образуя большую петлю.
  3. Большую петлю набрасываем на шпулю и затягиваем, главное не перепутать направление намотки.
Третий способ
  1. Двойная петля обводится вокруг шпули.
  2. Кончиком лески обматываем ту часть двойной петли, которую он образует.
  3. Заводим кончик во вновь образовавшуюся петлю.
  4. Затягиваем узел. Он получился похожим на узел «клинч» с большой дополнительной петлей.

После привязывания производится намотка лески на катушку. Для этого нужно создать некоторое натяжение шнура. Используйте помощников или какое-нибудь приспособление для намотки лески.

Помощник держит карандаш или иной стержень, который используется в качестве оси. На ось надевается приобретенная лесочная бобина. При этой работе один человек крутит ручку «мясорубки», а его помощник притормаживает бобину пальцем, создавая необходимое натяжение.

Простейшее приспособление для намотки лески – пластиковое ведерко. Бобина кладется на его дно, а само ведерко зажимается между ступнями ног. Так бобина с монофилом или плетенкой постоянно находятся под зрительным контролем. Регулировку натяжения контролирует сам наматывальщик, пропуская жилку между пальцами той руки, которой при укладке он держит спиннинг.

Станок

Для облегчения этого процесса можно приобрести в магазине или сделать своими руками станок для намотки лески. Модификаций их сегодня огромное множество, но принципиальная схема работы установки для укладки шнура стандартна.

  • Устройство закрепляется на столе или иной поверхности при помощи зажима, присоски или подставки.
  • На кронштейне имеется ось с одной или двумя пружинами и зажимами.
  • Бобина устанавливается на ось и зажимается на ней.
  • Уменьшая или увеличивая давление на пружины, изменяем натяжение, создающееся при намотке.

Бэкинг

На шпулях катушек есть информация о том, сколько жилки определенного диаметра на нее поместится. Если приобретенной вами бобины явно не хватит для полного заполнения шпули, используют два варианта выхода из этого положения:

  • Наматывают на шпулю изоляционную ленту или пластырь, утолщая сердечник.
  • Используют дополнительную подмотку из нитки или старой жилки, так называемый бэкинг.

Для того чтобы правильно намотать леску на катушку с использованием бэкинга, лучше всего поступить следующим образом.

  1. Берем запасную шпулю. В оснастке многих современных «мясорубок» их имеется по две штуки: одна с металлическим бортиком, другая с пластиковым.
  2. Наматываем на нее купленную плетенку или монофил.
  3. Привязываем к ней двойным скользящим узлом бэкинг до нужного уровня заполнения.
  4. Снимаем запасную шпулю и ставим основную.
  5. Теперь нужно перемотать на нее шнур с запасной шпули. Теперь внутри окажется бэкинг, а новая плетенка сверху и в нужном количестве.

При использовании в качестве подмотки изоляционной ленты или рулонного лейкопластыря толщина слоя подбирается практическим способом.

Особенности намотки

Немногие из рыболовов знают, что в безынерционных катушках имеется возможность укладки шнура цилиндром, прямым или обратным конусом. По умолчанию катушка отрегулирована на цилиндрическую намотку. Однако есть возможность варьировать укладку по собственному желанию.

В том, как правильно намотать леску прямым или обратным конусом, нам помогут прокладочные шайбы, в комплекте с некоторыми безынерционками их количество достигает четырех. Ставятся такие шайбы на ось шпули. Увеличивая посадку шпули путем добавления прокладочных шайб, вы уложите шнур прямым конусом, уменьшая – обратным. Это справедливо для устройств с верхним фрикционом.

При использовании подкладочных шайб для заднефрикционной катушки нужно снять шпулю и внутри катушки подкладывать шайбы на ось. Только в отличие от переднефрикционных моделей более высокая посадка будет давать обратный конус, а низкая цилиндрическую укладку.

Особенности намотки на мультипликаторы

Часто неопытные рыболовы при оснастке мультипликаторной катушки допускают ошибку при привязывании плетенки или монофила. Не нужно пропускать ее дальние отверстия в шпуле, это может приводить к торможению. Завязывать надо только за ближние отверстия. Заправить шнур в мультипликатор рекомендуется следующим образом:

  1. Привязать жилку любым узлом, например тем же «клинчем».
  2. Установить «мясорубку» на спиннинг, и пропустить плетенку через правое колечко.
  3. Затянуть фрикционный и осевой тормоза.
  4. Контролировать натяжение жилки, пропуская ее между пальцами.

При таком способе укладки случайное торможение катушки будет устранено.

Как выбрать катушку для спиннинга

Прогресс не стоит на месте, вместе с сокращением рыбьего поголовья, стремительно возрастает количество снастей, так что выбрать что-то среди них становится сложно. В этот раз мы остановимся на спиннинге , поговорим про катушки.

Инерционные — устройство, особенности

Морально и технически устарели, но пользуются определённым спросом и незаменимы в некоторых случаях. Живой пример — «Невская», давно находится на вооружении рыболовов, многие не поменяют её на безынерционки или мульты. Принцип работы такой снасти прост, как кирпич. Никаких шестерёнок и лесоукладывателей, только барабан с «прямым приводом» и рыболов вращает его и наматывает леску. Устройство легко обслуживать.

Плюсы инерционок — стоимость, простота, и надёжность. Изделия этого типа дешёвы, как уже говорилось выше, элементарны в эксплуатации и, что немаловажно, надёжны как автомат Калашникова — выходить из строя нечему, разве что засорится песком и станет хуже вращаться. Ремонт не сложное дело, а сломать её можно, если разрушить барабан, но это уж кощунственное отношение к снасти, чтобы умудриться помять алюминиевую конструкцию.

Слабые стороны — частые «бороды», что в принципе компенсируется навыком, у профессионалов их практически не случается. Второй минус — нельзя забрасывать лёгкие приманки , это просто не получится, вес наживок не менее 18–20 грамм. Это ограничение гораздо больший минус, чем возможность появления «бород», так как сужает область действия девайса.

Инерционки хороши для ловли щуки и других крупных хищников вроде сома. Блесны для этого используются тяжёлые, чтобы можно было далеко их забросить. Рыбы, которых ловят такими блёснами, сильные, чтобы насладиться процессом вываживания. А ощущения и впрямь великолепны — инерционка передаёт все толчки, рывки и потяжки рыбы напрямую в руки, и интенсивность ощущений не теряется, потому что не переходит через многочисленные передаточные механизмы и фрикционы.

Другие рыбы, такие как окунь, судак, голавль и им подобные предпочитают мелкие наживки и с инерционной катушкой ловятся сложнее, так как лёгкую приманку трудно забросить с помощью такой снасти, а плюхать блесной у берега — нерезультативный вариант, так что тут подойдут другие типы устройств. У меня инерционка ассоциируется с дедовским алюминиевым спиннингом — короткий жёсткий «дрын» с толстой леской, металлическим поводком и здоровенной блесной-колебалкой. А представить «Невскую» на современном ультралайте — не хватает воображения.

Как выбрать

Инерционку новичку выбирать как основную для спиннинга сегодня никто из знающих рыбаков не советует. Да и среди последних уже мало таких, кто ею пользуется. Помимо сложностей, которые инерционки доставляют при работе со спиннингом, они, применительно к нему, устарели. На смену пришли мультипликаторные модели, которые тоже относятся к инерционным, но без отмеченных проблем и отличаются конструкцией.

В связи со сказанным, желая выбрать хорошую модель для спиннинга, не стоит останавливаться на этом варианте.

Безынерционные — устройство, особенности и параметры для выбора

Для ультралайтового спиннинга подходит безынерционка. Габариты меньше, чем инерционки, а самые мелкие из них кажутся крошками, но с функцией справляются.

Задача безынерционки — дальние забросы лёгких наживок, под это они и созданы, и это их сильная сторона. Если инерционные сравнить с автоматом Калашникова, то безынерционки — снайперские винтовки, такая же дальнобойность, изящность работы и сложное устройство. Заброс лёгких приманок на большие расстояния, практически невозможность образования бороды (если правильно уложена леска) и лёгкость в освоении — делают их востребованными среди новичков и профессионалов.

Возможности безынерционок широки и применяются для ловли любой рыбы.

Слабая сторона — сложность. Прибор состоит из десятка деталей — шестерёнок, подшипников и прочей мелочи. Неудивительно, что вероятность поломки выше, чем её инерционной коллеги, а также сложность отражается на стоимости. Стоимость безынерционок варьируется в широком диапазоне.

Катушки Кобра предлагают качество по невысоким ценам, или Daiwa, которые хороши, но дороже. Есть и дешёвые модели, родом из Китая (впрочем, оттуда поставляют и много хороших), но как уже говорилось выше, прибор сложный и удешевление производства сказывается на надёжности и долговечности конечного продукта.

Как выбрать

Катушки такого типа сегодня из самых распространённых. Выпускают их практически все производители рыболовных товаров. Приборы различные по характеристикам, исполнению, используемым материалам.

Об основных параметрах, определяющих качество, надёжность катушки и которые стоит учитывать при её выборе, далее в статье.

Выбираем размер

Это первый шаг, который определяет все дальнейшие требования к выбираемой катушке. Обычно в продаже имеются приборы семи размеров, которые определяются числами 1000, 1500, 2000, 2500, 3000, 3500, 4000.

Выбирать габарит устройства нужно под снасть, которую вы будете ею оснащать. Примерный ориентир такой: ультралайтовый спиннинг комплектуют обычно размерами 1500, 2000; лёгкий и средний – 2000, 2500; тяжёлый – 3000, 3500. 4000-й используется в троллинге, супертяжелом джиге, фидерной ловле – когда масса головок за 40 г.

Выбираем вес

Показатель важный. Катушка из самых тяжёлых частей спиннинговой снасти и способна влиять на скорость утомления рыбака. По массе прибора можно судить об использованных в нём материалах: в лёгких устройствах больше пластика, поэтому всегда стоит вопрос как они долго будут служить вам; тяжёлые сделаны в основном из металла и, обычно, надёжнее первых, работают дольше.

Хотя сегодня облегчения катушек производители добиваются применением в их конструкции специальных сплавов, например, магниевых корпусов.

Проверяем плавность хода

Это одна из приоритетных характеристик. При её работе не должно быть никаких заеданий, исключаются посторонние звуки, прокрутка лёгкая.

В этом вопросе важна и балансировка, когда шпуля крутится без биения. Проверить это можно так:

  • — располагают катушку так, чтобы ось вращения была вертикальна;
  • — неспешно поворачивают ручку: движение шпули вверх-вниз должно проходить плавно, без задержек, заеданий;
  • — крутят быстро и наблюдают за наличием боковых отклонений шпули – их не должно быть.

При присутствии разбалансировки неправильно укладывается леска, шнур, что сказывается на проблемах с её сходом со шпули при забросах.

Проверяем работу лесоукладывателя

Это тоже серьёзный параметр, а относительно плетёного шнура и главный. Оценить эту характеристику можно, но только попробовав, как это реально происходит. При этом, следует учитывать, что безынерционная катушка леску укладывает лучше. Плетёнка же ложится плотнее и при изъянах в намотке будет создавать проблемы при рыбалке. Поэтому пробовать и оценивать надо и то, и другое.

Выбор шпули

Первое, что необходимо знать: пластиковые — рассчитаны только на леску, для плетёнки они не подходят. Если вы планируете работать с многожильным шнуром, то покупать нужно модель с металлической шпулей или дополнительно их приобретать.

Важна также ёмкость или вместимость, которая определяет сколько лески, шнура можно намотать. Такая характеристика, обычно, присутствует на стенке шпули, но она дана для лески. Плетёнка всегда чуть толще, что приводит в реальности к меньшей её длине, которая «ляжет» в шпулю.

Выбор по количеству подшипников

Этот элемент в катушке важен в роторе лесоукладывателя, так как обеспечивает ему лёгкое вращение. В итоге меньше изнашивается леска (шнур), легче работать всему механизму катушки.

Минимум подшипников, по мнению специалистов, – 4 шт. (с обязательным учётом вышесказанного о роторе). Чем их больше, тем должна дороже стоит катушка. Хороший вариант прибора с 6…7 подшипниками, но при условии, что все остальное в нём солидно и надёжно. Есть изделия с 12…15 подшипниками, но они, если это качественный продукт, неподъёмные по стоимости для многих отечественных рыболовов. Такие же китайские модели, с небольшой ценой, лучше обходить стороной.

Наличие напыления на шпуле

Эта характеристика касается бортика и лесоукладывателя. Создаётся нитридом титана. Его присутствие снижает трение лески (шнура) об указанные месте и детали. В итоге: легче работает механизм; дальше летит приманка.

Выбор по передаточному числу

У большинства выпускаемых безынерционных катушек это соотношение 5:1. Значение оптимальное как для начинающих спиннингистов, так и для рыбаков со стажем и опытом. Приборы с такой характеристикой позволяют ловить комфортно любых хищников.

Есть модели с большим (6:1) передаточным числом. Они быстрее проводят приманку. Такие приборы специфические и востребованы для комплектации, например, поплавочных матчевых снастей. В спиннинге их тоже используют, то с ограничением – ловят жереха, что предполагает ускоренное ведение приманки.

Выбор по производителю

Здесь ответ простой – лучше покупать изделия известных фирм. При этом нельзя пренебрегать многочисленными отзывами о конкретных моделях приборов от рыбаков, которые ловят ими не один год.

Узнать о рейтинге безынерционных катушек сегодня просто – нужно зайти в интернет. Но и здесь совет: не верьте первому попавшемуся суждению. Посмотрите несколько рейтингов и затем делайте вывод.

Варианты действительно хороших безынерционных катушек такой:

  • — LineWinder EU2000: стоит она 30 долларов; отличается ровной укладкой;
  • — Ryobi Ecusima: модель очень популярная; её цена примерно 40 USD; будет служить долго; с хорошей укладкой лески и плетёнки; плавный ход, остальные характеристики тоже на высоте; есть другой вариант этой катушки, у которой ещё плавнее и легче ход, но стоит она больше – 70 долларов;
  • — Salmo Confidence: годится для лёгкого спиннинга; у неё великолепные параметры;
  • — Daiwa EXCELER-X: катушка из дорогих – 130 долларов; под стать цене все характеристики; шикарный вид, специальные подшипники и остальное на высочайшем уровне;
  • — DaiwaFreams 2500: дорогая катушка – 170 долларов; у неё лучший ход в сравнении с вышеперечисленными приборами.

И совет: Чем дороже катушка, тем больше удовольствия она доставит при ловле рыбы. Но и заоблачным ценам нельзя доверять – если можете себе позволить приобрести изделие за 200 долларов, то останавливайтесь на Шимано или Дайва.

Мультипликаторные катушки: устройство, виды, критерии для выбора

Опять же, говоря о надёжности и прочности, стоит сказать о мультипликаторных катушках, которые гораздо мощнее безынерционных и инерционных вместе взятых, именно поэтому их и используют в море или на крупную речную рыбу. Безынерционку тоже можно поставить на морской спиннинг, никто этого не запретит, но, как правило, мульт надёжней.

Дальнобойность безынерционок тут, обычно, не нужна, основная часть рыбалки происходит в отвес, с катера, так что главный козырь безынерционки обесценивается, а вот её минусы проявляют себя во всей красе. Во-первых, морские ихтиандры не очень радуются перспективе покидать просторы океана, а передаточное число безынерционных катушек не способствует силе тяги. во-вторых, прочность безынерционок оставляет желать лучшего, часто либо дужка откидывается под сумасшедшими рывками морских чудовищ, либо какая-нибудь мелкая шестерня теряет зуб, либо ещё что-либо случается, и это оказывает не самое благоприятное воздействие на процесс ловли. В отличие от безынерционок, мультипликаторные катушки обладают большим запасом прочности, так как сделаны обычно без применения пластиков — целиком из металла, это, а также то, что система привода действует как лебёдка, позволяя вытягивать морских тварей, является главным плюсом.

Теперь о минусах. Прочность и мощь в маленьком корпусе не уживаются, так что размеры устройств скромными назвать никак нельзя. Кроме того, для морской катушки требуется очень вместительный барабан, потому как глубина ловли иногда достигает сотню метров, а во время вываживания крупная рыба может смотать ещё несколько десятков, а иногда и сотен метров. Впрочем, с габаритами ещё можно смириться, а вот ценник делает контрольный выстрел. Стоимость хорошего мульта, например, Shimano , запросто перелезет через цену «мясорубки». Так что выводы таковы:

Оптимальный выбор для универсальной снасти — это безынерционка. Для морской ловли лучше мульт. А инерционные катушки стоит оставить для нахлыста хотя работу можно найти и им, но нет большого смысла брать инерционку ради того, с чем сладит и безынерционка, которая кроме этого справится ещё и с тем, что инерционная катушка не осилит. Единственное что можно из этого вынести – небольшая экономия денег, но она, как правило, весьма незначительная (разумеется, если не сравнивать инерционные катушки с самыми брендовыми безынерционками).

Для рыбалки в море, или если есть реальная возможность поймать какого-нибудь зверя вроде тайменя или крупного сома, лучше воспользоваться мультом. Но по части заброса приманки, он существенно уступает безынерционке, так что если ловить будем не с лодки, а с берега, то тут лучше снова вернуться к первому варианту. В большинстве случаев я бы рекомендовал приобретать именно безынерционку. Цена выше инерционной катушки, но вот возможностей у неё куда больше и простор для применения шире.

Конечно, это исключительно моё мнение и я никому его не навязываю, возможно это не совсем объективно, потому как сам пользуюсь безынерционками, но, думаю, доводы, приведённые мной вполне убедительны, а вот следовать им или нет – личное дело каждого. Как говорится, на вкус и цвет…все фломастеры разные.

Как выбрать

Эти катушки относительно новый вид. Они, в общем, являются усовершенствованным вариантом инерционных приборов, которые до определённого времени были доминирующими при комплектации спиннинговых снастей. Хотя конструктивно и эксплуатационно изменения настолько значительные, что сегодня мультипликаторы все специалисты рассматривают как отдельный вид спиннинговых катушек.

Обладают повышенной мощностью, способны с меньшими проблемами справляться с крупной рыбой. На них можно наматывать лески и шнуры различной толщины, устройства позволяют работать с большими и тяжёлыми приманками, которые «не по силам» другим типам спиннинговых катушек. Они также оптимальны в троллинге.

Виды

Рынок предлагает 3 линейки мультипликаторов:

  • — бочоночного типа: это классика; можно ловить любую рыбу; позволяет делать дальние забросы, использовать тяжёлые (100 г и более) приманки; способны выдержать сильные рывки рыбы; с такими катушками ловят на плетёнки с усилием разрыва 20 и более кг;
  • — низкопрофильные: имеют название «мыльниц» из-за своей приземистой формы; катушки гораздо легче и «нежней» классических; рассчитаны на использование лёгких приманок; подходит, если последние весят 15…30 г;
  • — троллинговые: эти катушки тоже бочоночного типа, но всегда больше размером, мощнее и обязательно имеют счётчик лески; разработаны специально для ловли хищника с движущегося плавсредства.

Разобравшись с видом катушки, который вам подходит, следует обращать при покупке своё внимание и на другие её особенности и характеристики.

Выбор по расположению ручки

Катушки есть с лево и правосторонним размещением. Какую покупать – вопрос больше привычки. Можно в магазине попробовать, что будет вам удобней.

Расположение справа более удобно тем, кто привык к инерционным приборам. Они делают заброс, после чего перекладывают спиннинг в левую руку и правой вращают катушку. К недостаткам такой ловли относится возможность не успеть подсечь рыбу при поклёвке в момент перекладывания бланка.

Для тех, кто до мультипликатора ловил безынерционной катушкой, удобней будет левосторонне размещение ручек.

Выбираем мощность

Здесь нужно вначале определиться на какие лески или шнуры вы будете ловить рыбу. На корпусе большинства мультипликаторов имеется информация об этом. Сравните свои пожелания с надписями. Если они подходят один другому – катушка «ваша».

Вопрос соответствия последнего важен. Конструкция рассчитана на конкретный минимальный размер лески. Если вы намотаете меньший диаметр, шнур может попадать в щель, которая имеется между щёчкой барабана и корпусом, что чревато проблемами.

О мощности катушки также говорит передаточное число. Оно может быть 2,5…6,3. При меньших значениях прибор мощнее и наоборот. Если будете ловить хищников, например, до 2…3 кг, то вполне подойдёт мультипликаторная катушка с передаточным числом 4,4 и выше. Если намереваетесь добыть трофейный экземпляр – берите изделие у которого настоящая характеристика ближе к 2,5.

Выбор по лесоукладывателю

Этот элемент в катушках бывает отключаемым и не отключаемым. Первые подходят тем, кто будет ловить небольшими (до 25 г) приманками. Если же последние тяжелее, например, когда вы выбираете катушку для джига, как вариант для ловли джерками, то лучше покупать мультипликатор, в котором лесоукладыватель не отключается.

Есть устройства, которые оборудованы керамическим глазом или проволочной вилочкой. При использовании монолески варианты равноценны. Для плетёнки лучше первый, на котором в этом случае и стоит останавливаться.

Выбор по количеству подшипников

Мультипликаторная катушка считается хорошей, если она содержит минимум 6 элементов. Причём они должны быть качественными и рассчитаны на большие нагрузки. Хорошо, если подшипники будут иметь смазку. Последняя является показателем высокого качества прибора.

Обращаем внимание на шпулю

Мультипликаторы в продаже есть с мелкой или глубокой шпулей. Первая рассчитана на использование тонких лесок, вторая – более толстых.

Какому корпусу отдать предпочтение

Катушки выпускаются из металла и пластика. Первые всегда дороже. Если вы располагаете средствами, то лучше сразу купить металлический прибор а – он прослужит дольше.

Производители

Эталоном качества, надёжности мультипликаторных катушек сегодня являются японские фирмы Дайва и Шимано. Самые популярные приборы первой – это: Smak, TD Zilluion, Steez. Катушки этих производителей дорогие.

Подешевле и с хорошим качеством мультипликаторы корейской компании Банакс. Она, кстати, раньше входила в фирму Дайва – отсюда и качество изделий. Можно смело приобретать катушки от Окумы, Салмо, Penn international.

Соответствие размера устройства тесту и длине удилища

Немаловажно приобретать катушку любого вида, подобающую конкретному бланку. Особенно если последний у вас уже имеется.

Обычно к этому подходят так:

  • — длинные удилища предназначены для дальних забросов; для этого нужно большее количество лески; катушку покупают со шпулей, которая способна вместить столько шнура;
  • — мощность должна соответствовать тесту удилища.

spining.rybalkanasha.ru

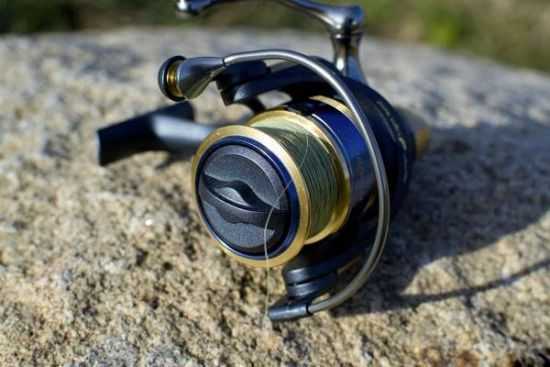

Безынерционные катушки для спиннинга – устройство

Устройство безынерционных катушек, основные элементы и узлы – глава из книги Виктора Андреева «Техника и тактика в спиннинге»: оптимальная спиннинговая снасть (удилище, катушка, леска), выбор и чередование приманок и проводок, техника и тактика спиннингиста…

Основные элементы и узлы безынерционной катушки

Современная «безынерционка» содержит порядка 50-80 деталей, а иногда и больше. Для большинства спиннингистов такая глубокая проработка вопроса не нужна, поэтому здесь мы ограничимся рассмотрением только основных элементов и узлов.

Шпуля безынерционной катушки

Шпуля – единственный элемент катушки, который участвует в забросе приманки. Поэтому ее роль трудно переоценить.

Первое, что бросается в глаза – материал шпули. Это может быть металл, пластмасса или их комбинация. Считается, что металлическая шпуля надежнее пластмассовой, и это действительно так. Но она и на порядок тяжелее. Кроме того, современные углепластики по качеству мало уступают дюралюминию. Поэтому хорошая графитовая шпуля вполне достаточна для ловли на монолеску, а нередко – и на «плетенку». По крайней мере, у меня и моих многочисленных знакомых пластмассовые шпули от этого еще не ломались и не срабатывались.

Самая ответственная часть шпули – ее передний бортик, ведь именно по его периметру скользит спираль лески при забросе. Ясно, что для достижения максимальной дальности бортик шпули должен быть идеально отполирован. Это касается как металлических, так и графитовых шпуль, которые обрабатываются сначала самой мелкой наждачной бумагой, затем – до зеркального блеска – полировальной пастой. Особенно тщательно зачищается шов, образующийся при прессовании пластмассы в разъемную форму.

Сказать, что для заброса передний бортик шпули должен обладать какой-то особой прочностью, я не могу – ведь скользящая по нему леска не создает существенных нагрузок. Дело здесь в другом. Рыбалка есть рыбалка – случается и стукнуть катушку, и уронить шпулю. А любая вмятина на переднем бортике ведет к снижению дальности заброса, да и леска изнашивается значительно быстрее. Поэтому неровность рекомендуется как можно скорее загладить и заполировать.

Таким образом, упрочнение переднего бортика нужно не столько для заброса, сколько для повышения его прочности и защиты от вмятин. Для этого в дюралевых шпулях обычно применяется напыление нитридом титана, а в графитовых – установка выпуклого металлического бандажного кольца. Именно такие варианты шпуль следует признать оптимальными.

Обобщая сказанное, можно утверждать, что для любой монолески достаточно обычной графитовой шпули, для тонкой плетенки вполне подойдет пластмасса с металлическим бортиком, а вот для толстого шнура все-таки желательна дюралевая шпуля с напылением – «на всякий пожарный».

Согласитесь, из рассмотренного уже видна настоятельная необходимость второй шпули. С ней наша катушка станет более универсальной и позволит ловить на разные лески без их перемотки туда-сюда. Поэтому ищите именно такую модель. Обычная комплектация «средних» катушек – металлическая и пластмассовая шпуля. Если же обе шпули из одного материала – лучше, если они сразу сделаны под лески разного диаметра. Особенно это касается дорогих плетеных шнуров – обычной же монолески в размотках по 150 м вполне хватит, чтобы заполнить любую шпулю.

Второе, на что обращаешь внимание – это размер и лесоемкость шпули. Обычно тут же на бортике пишут и диапазон рекомендуемых монолесок, и их вместимость. При этом самый большой указанный на шпуле диаметр считается предельным. Превышать его не рекомендуется, ведь он косвенно указывает и на «мощность» самой катушки. Ясно, что если леска 0,25 мм реально держит около 5 кг, то и катушка рассчитана примерно на такую нагрузку. Поэтому не стоит на шпулю, где обозначен диапазон 0,18-0,25 мм, ставить леску толщиной 0,35мм – даже если она туда и влезает. Ведь по максимальному диаметру и рассчитывают лесоемкость шпули – обычно это 120-150 м монолески, хотя для рыбалки «за глаза» хватает 100 м.

Чтобы намотанная леска самопроизвольно не сбрасывалась со шпули, на ее боку имеется небольшая выемка с пластмассовой клипсой, за которую и защемляется конец лески.

Третий показатель – геометрия. Первоначально шпули были более «глубокими» – и это снижало дальность заброса из-за лишнего перегиба и трения лески на бортике (рис.12а). Сейчас абсолютное большинство катушек выпускается со шпулями «long cast» (дальний заброс), которые действительно дают значительный выигрыш в дальности (рис.12б).



Рис.12. Геометрия шпули: а) обычная, б) «long cast», в) «обратный конус».

Шпуля для дальнего заброса неглубокая, вытянутая в длину и изредка даже слегка конусная. При этом, чем ширина «выемки» под леску больше ее глубины – тем дальнобойнее шпуля. Однако такое «растягивание» создает и дополнительные трудности: увеличивает амплитуду возвратно-поступательных движений, усложняет равномерную намотку лески, сильно удлиняет и утяжеляет всю катушку – поэтому тоже имеет разумный предел.

С появлением более прочных и тонких плетеных лесок специально для их дальнего заброса появились самые «неглубокие» шпули, при этом сравнительно большого диаметра. Вот здесь-то и проявился неприятный нюанс. Ведь из-за своей нерастяжимости и гладкости (даже скорее «скользкости») витки «плетенки» ложатся на шпулю чуть менее плотно и легче соскальзывают с нее. Отсюда – сбросы и «бороды», распутывать которые долго, а обрезать жалко.

Выход нашелся быстро – это шпуля «обратной конусности» (рис.12в). Обычно на ней стоит обозначение ABS (Advanced ballistiс system). Такая схема действительно предотвращает «сдергивание» витков, а дальность заброса фактически не уменьшает, так как шпулю можно заполнять леской почти «до краев».

Корпус безынерционной катушки

Корпус катушки также выполняется в металле или в пластмассе. Обычный металлический корпус более прочный, но он и более тяжелый. Последнее, правда, не относится к корпусам из магниевых сплавов, которые обычно даже легче пластмассовых. Сейчас в таком исполнении делаются только самые дорогие и «ответственные» катушки. В абсолютном же большинстве случаев на рыбалке вполне достаточно графитового корпуса.

Фрикционный тормоз безынерционной катушки

У катушки есть своя автоматическая система безопасности. Она, во-первых, не позволяет оборвать леску при сильных рывках рыбы, а во-вторых, предохраняет механизм от поломки при неумелых действиях рыболова. Эта система – фрикционный (то есть, работающий на трении) тормоз.

Фрикцион бывает передним и задним. Никакой принципиальной разницы между этими вариантами нет, скорее это вопрос удобства, внешнего вида и вкуса. Лично мне больше импонирует задний тормоз. Его проще регулировать даже в процессе вываживания рыбы, хотя реально это приходится делать не так часто. И менять шпулю проще – нажал кнопочку, и готово.

Зато катушка с передним фрикционом конструктивно чуть понадежнее, имеет меньшие потери на трение, меньшие габариты и смотрится аккуратнее.

Гораздо важнее для рыбалки плавность и качество работы тормоза. Чем больше устойчивых промежуточных значений может обеспечить регулятор, и чем равномернее фрикцион сдает леску, тем лучше. Тормоз должен затягиваться до конца (или почти до конца – у некоторых фирм это сознательная защита от «чайников»), но не должен самозатягиваться в процессе работы. О самих правилах установки фрикциона мы поговорим в соответствующем разделе.

Для долгой службы рекомендуется после рыбалки ослаблять тормоз, чтобы не слабели пружины, а в следующий раз вновь «выставлять» его.

Стопор обратного хода безынерционной катушки

Стопор обратного хода (антиреверс) при включении блокирует обратное вращение ротора и рукоятки.

Когда-то считалось, что это нужно только для того, чтобы при переноске спиннинга с места на место зацепить приманку за кольцо и застопорить катушку. Ловить с включенным антиреверсом не рекомендовалось, некоторые варианты – например, «Орион» – даже имели на это «сигнальную трещотку». Согласитесь, рыбачить «с треском» – это слишком.

Затем выяснилось, что ловить с включенным стопором не только можно, но даже удобно. Ведь если при резкой подсечке левая рука «упустит» рукоять, подсечка все равно получится, да и последующий рывок рыбы не страшен – сработает фрикцион. А значит, истошный крик со стороны: «Слабины не давай!» нам уже не грозит.

Только вот как это отразится на механизме катушки?

Сначала антиреверс был ступенчатым. При его включении специальный подпружиненный рычаг скользил по скошенным  зубьям храповика «туда», и упирался в них «обратно». Однако стопор срабатывал не мгновенно – в зависимости от шага зубьев ротор и рукоятка всегда успевали провернуться на какой-то свой угол. Для механизма катушки, особенно при сильном рывке, это было опасно – с разгона получался достаточно сильный удар по храповику антиреверса, в результате чего последний мог быстро выйти из строя. Поэтому данная деталь потребовала значительного усиления.

Затем на базе игольчатого подшипника появился мгновенный антиреверс. В результате значительно снизились нагрузки на механизм катушки и прекратилось «болтание» ротора и рукоятки. Очень полезная и удобная штука!

Не могу утверждать, что мгновенный стопор обязателен во всех случаях – это не так. Сам много лет пользовался ступенчатым, и все обходилось. Но перешел на «плетенку» – и за сезон «полетели» две катушки. Ведь зацеп не всегда можно отличить от поклевки, а мощная подсечка при нерастяжимой леске явно перегружает ступенчатый антиреверс. Да и в современные рывковую или падающую проводки, где требуется мощная подсечка, «старый» стопор как-то не вписывается. Зато в остальных случаях при ловле на обычную леску существенной разницы теоретически нет. Хотя, честно говоря, нервирует лишний стук в катушке.

Так что лично я уже как-то привык к мгновенному антиреверсу и сейчас ловлю только на соответствующие модели. Поэтому советую и вам сделать то же самое – тем более, сейчас вся лучшая половина катушек делается как раз в таком исполнении. А если ловить с постоянным стопором, то абсолютно не важно, где находится переключатель – на ножке «под мизинцем» или же под корпусом катушки. Один раз включили – и забыли!

Механизм лесоукладывателя безынерционной катушки

Ролик лесоукладывателя

Ролик лесоукладывателя – это та деталь, которая практически постоянно контактирует с проходящей через него леской и испытывает серьезные нагрузки, особенно при подсечке и вываживании рыбы. Поэтому еще недавно пропиленные монолеской канавки на роликах были обыденным явлением. Принципиальных выхода из такой ситуации было только два – использование более прочных материалов или вращающийся ролик. Тогда пошли по второму пути. Хотя сейчас материалы позволяют сделать достаточно твердый статичный ролик для монолески. Но «мода» на вращающиеся варианты уже укоренилась.

Появление плетеных шнуров поставило эту ответственную деталь лесоукладывателя в самые экстремальные условия. Теперь вопрос решается однозначно – только высокопрочный ролик, вращающийся на качественном шарикоподшипнике. Обычно достаточная твердость поверхности достигается с помощью напыления на заготовку нитрида титана.

Но, помимо внешней прочности, такое же важное значение имеют и грамотная конструкция всего узла, и постоянный уход за ним. Ведь ролик все время «собирает» с лески воду – и не самую чистую. Мелкие абразивные частицы с водой попадают внутрь, затем в подшипник – и могут достаточно быстро вывести его из строя. Поэтому, если ролик «запищал» (а лучше – гораздо раньше) – значит, необходимы чистка и смазка.

В отличие от «шариков», втулки гораздо меньше реагируют на частицы пыли и грязи. Поэтому, если вы не ловите плетенкой, то прекрасно можете обойтись «твердым хромом» и втулкой вместо подшипника.

Совершенствование качества ролика поставило и попутный вопрос: «Можно ли использовать эту деталь для «раскручивания» лески?». Сама идея абсолютно правильная, только вот как ее воплотить в жизнь?

Устройство безынерционной катушки таково, что она закручивает леску уже «по определению». Поэтому, будем реалистами, сегодня решается задача лишь в какой-то мере снизить это закручивание. Хотя, в принципе, любой вопрос можно решить – только вот когда и как?

Самый известный пока противозакручивающий ролик – это «Twist buster» от японской фирмы «DAIWA» (рис.13).



Рис.13. Ролик «Twist buster». а-поднутрение, б-подъем.

Его особенность – кольцевое поднутрение небольшого радиуса на «рабочей» стороне ролика, переходящее в выпуклый подъем. Благодаря такой конструкции при подмотке проходящая леска отклоняется из точки «а» в точку «б» и слегка изгибается на выпуклом участке. Радиусы и формы поднутрения и подъема рассчитываются таким образом, чтобы за счет этого изгиба снизить первоначальное закручивание лески. И в какой-то мере это удается.

Учитывая моду на антизакручивающие ролики, многие фирмы пытаются создать нечто подобное. Но в цивилизованном мире просто так «содрать» запатентованное новшество нельзя, приходится искать собственные решения – как правило, менее удачные, а нередко и вовсе бесполезные. Поэтому к соответствующим «авансам» не относитесь слишком доверчиво.

Дужка лесоукладывателя

Дужка нужна только для того, чтобы захватить леску после заброса и направить ее в гнездо ролика. Нагрузки здесь минимальные, поэтому никаких особых требований к дужке не предъявляется. Нужны лишь достаточная жесткость, достаточный «свал» и достаточная дуга, чтобы при забросе откинутая дужка не мешала сходу лески.

Единственная проблема может возникнуть с недостаточно жесткими дужками. Ведь даже небольшой перекос «передается» на узлы крепления дужки, сила трения возрастает – и в какой-то момент дужка перестает сбрасываться. Первая помощь в таких случаях проста – снимите дужку с концевыми элементами и подогните проволоку таким образом, чтобы оба крепления без зазоров и перекосов легли на свои гнезда.

Полностью гарантирует от перекоса более мощная – так называемая цельнолитая трубчатая дужка. Погнуть ее можно, только специально поставив такую цель.

Пружина лесоукладывателя

Пружина – необходимый элемент работоспособности катушки. В современных моделях применяют так называемую «вечную» пружину, работающую на сжатие. Другие пружины быстро ломаются, что полностью выводит нашу катушку из строя.

Механизм защиты дужки от самосброса

Сейчас этот механизм важен для нас не сам по себе, а только для исключения такого не редкого и неприятного явления, как самосброс дужки при забросе.

Согласитесь, когда вам в лицо с большой скоростью летит тяжелая колебалка или джиг с тройником – это опасно. Дай бог увернуться! Поэтому, если ваша катушка склонна к самосбросам – ее нужно срочно ремонтировать.

Хотя здесь кое-что зависит и от самого рыболова, точнее – от его манеры забрасывания. Вероятность «сюрприза» уменьшится до минимума, если перед броском откинутая дужка лесоукладывателя и ручка катушки находятся в «нижнем» положении, а сам заброс производится прямо, без подкручивающего движения кистью руки.

Вместе с тем, различные конструктивные меры против самопроизвольного сброса дужки всегда приводят к большему усилию ее защелкиванию, что также несет в себе определенные неудобства для рыболова. И здесь важно не переусердствовать. Согласитесь, чрезмерно тугой сброс дужки – тоже недостаток, хотя и не такой серьезный, как самосброс.

Кстати, многие рыболовы практикуют не автоматическое (вращением рукояти), а ручное закрытие дужки. Если кому-то это кажется более удобным – значит, так и надо делать. Ручной сброс меньше изнашивает механизм защелкивания дужки, но чуть задерживает начало подмотки. Последний фактор имеет значение, когда катушку начинают вращать «еще в воздухе» – например, при поверхностной ловле жереха на девон.

Механизм намотки лески на шпулю

Механизм, обеспечивающий возвратно-поступательное движение шпули, в основном и определяет качество намотки лески.

Причем здесь необходимо разделять сам принцип намотки и ее равномерность.

Большинство катушек обеспечивают близкую к параллельной намотку лески (под небольшим и постоянным углом наклона взад и вперед), и лишь некоторые модели могут мотать явно выраженным «крестом» (рис.14).



Рис.14. Типы намотки: а) параллельная, б) крестовая.

Это достигается введением в схему катушки нового узла, который называется «бесконечный винт». Именно он обеспечивает движение шпули вперед и назад с заметно разной скоростью, чего хватает, чтобы витки лески ложились не симметрично, а с небольшим перехлестом. Для чего это нужно?

Если намотка близка к параллельной, то при нагрузке (зацеп или вываживание рыбы) верхние витки легко «врезаются» в нижние слои. В результате либо последующий заброс вообще «тормозится», либо шпуля сбрасывает несколько витков и леска запутывается. Профилактика здесь проста – сразу после сильной нагрузки распустить леску до «врезки» и чуть дальше, затем вновь намотать. Или следующие забросы производить «вполсилы», пока намотка не восстановится. Ведь обходились как-то раньше!

Да, но тогда не было «шнуров». Увы, именно с тонкой «плетенкой» такой негатив проявляется сильнее всего, а распутывать ее – сами знаете… Как раз поэтому большинство катушек, специально предназначенных для ловли со «шнурами», имеют механизм крестообразной намотки. И оно того стоит!

«Бесконечный винт» желателен также при рывковых типах проводки. Ведь когда натяжение лески переменно, на шпуле могут образовываться петельки, которые затем становятся причиной сбросов – в результате с катушки то и дело будут слетать «бороды». С «винтом» такого негатива гораздо меньше.

Теперь поговорим о другом показателе качества – о равномерности намотки. Хорошая катушка ложит леску плотно и абсолютно ровно по всей длине шпули – без «горбов» и «конусов».

Неравномерность намотки чревата тем же самым, что и «врезка» – ниже расположенные витки по пути «стаскивают» более высокие, в результате опять сбросы и «бороды». Но здесь уже неприятность может произойти в любой момент, а не только после значительной нагрузки. Согласитесь, постоянное распутывание лески не украшает рыбалку.

Кстати, и здесь с монолеской еще можно как-то ловить, а вот плетенка практически не терпит «горбов».

Правда, не все так страшно. Кое-что можно и исправить. Например, у катушек с передним фрикционом «конус спереди» можно уменьшить «поднятием» шпули, поставив под нее на ось дополнительную шайбу, и наоборот. Можно попытаться сделать «антипрокладку» из любого легкого материала – обычно это твердый пенопласт. Например, простейший вариант на рис.15. разглаживает «горбы», заставляя их «расползаться» в стороны. По ходу «примерки» где-то добавив или убавив, можно добиться относительно ровной намотки.



Рис.15. Исправление неравномерной намотки: а) первоначальная намотка, б) намотка с «антипрокладкой».

В крайнем случае, можно просто отрезать сбрасывающуюся часть лески – пусть шпуля будет заполнена ниже «нормы». Естественно, это снизит дальность забросов – но ловить будет можно.

А лучше всего сразу приобрести нормальную катушку.

Тяговый механизм безынерционной катушки

Механики любят поговорить о зубчатых парах, о материале и качестве обработки шестерен, об их подгонке, и т.д. и т.п. Действительно, об этом можно написать не одну книгу. Однако здесь речь больше о практике, поэтому ограничусь минимумом информации.

Для тех, кто не хочет разбираться в технических тонкостях, можно порекомендовать одно – покупайте продукцию известных фирм. Там, по крайней мере, и вопросы механики проработаны, и шестерни – те, что надо.

Видео по теме: Устройство безынерционной катушки

rybalkaspinning.ru

Устройство катушки для спиннинга-выбрать,шпуля,система,механизм

А. Окуневский

Давно уже на российском рынке превалируют безынерционные катушки не отечественного производства. На упаковочных коробках, на самих катушках, в торговых каталогах — технические параметры изделий и их составные части в основном обозначены на английском языке, будь то катушка азиатского, западноевропейского или американского происхождения.



И споры и недоумения среди рыболовов о присутствии в конструкции тех или иных катушек различных устройств и механизмов не иссякнут, покуда продавцы их не будут снабжать нас нормальными техническими описаниями на русском языке. А сейчас ведь можно прочитать и про «антифрикционный подшипник», и про бесконечный винт, ошибочно называемый «червяком», да мало ли еще чего.

Серия публикаций в рубрике «Как это по-русски?», надеемся, поможет разобраться в содержимом различных рыболовных снастей. Итак, для начала — немного про безынерционные катушки.

ABS (ADVANCED BALLISTIC SYSTEM) SPOOL — шпуля улучшенной для заброса системы. Ранее, в девяностых годах, ABS расшифровывалась как ANTI-BACKLASH SYSTEM — буквально система против соскальзывания (витков лески). И та, и та расшифровка верно отражают особенности шпули, имеющей боковой профиль в виде обратного конуса.



Благодаря такому профилю при подмотке (тип намотки лески — перекрестный) создается натяжение, достаточное для препятствования самопроизвольному соскальзыванию верхних витков лески, намотанных хоть под самый бортик шпули, — что и способствует увеличению дальности заброса.

Этого мало: и при неравномерной подмотке (возьмите, к примеру, проводку поппера) витки лески также сами собой не слетают, а это значит — долой «бороды» при забросе. Помимо этого, «обратный конус» позволяет устанавливать фрикционные диски большей площади в переднем тормозе, что увеличивает предельно допустимую нагрузку для того (см. MAX. DRAG POWER). На фото 1 — с лева направо: шпуля обычная под монолеску, шпуля ABS под «плетенку», шпуля LONG CAST, шпуля ABS под монолеску.

ADJUSTIBLE LINE LAY — (регулируемая намотка лески) — система для катушек с передним тормозом, дающая возможность выбора разных вариантов формы намотки лески (прямой конической, обратной конусности или цилиндрической) — в зависимости от количества установленных под шпулю прокладок, дополнительно поставляемых в комплекте. То же, что и WINDING SHAPE ADJUSTMENT

AERO WRAP — (фигурально — превосходная намотка) — система намотки лески плотными параллельными витками, что дает возможность леске сходить со шпули равномерно с минимальным трением (фото 2).

AIR BAIL (дутая дужка) — полая цилиндрическая дужка лесоукладывателя, обычно — из титана или высококачественной нержавеющей стали (фото З). Очень легкая, но достаточно жесткая. По сравнению с проволочной дужкой, у этой — мягче удар по леске.

Современные модели выполняются с коническим основанием (обозначение — NON-BENT А.В., NON-TANGLED А.В.), препятствующим после выполнения заброса захлестыванию лески за опорную стойку лесоукладывателя в момент закрытия дужки.



AIR METAL CONCEPT — (скорее всего, это можно перевести как «концепция применения авиационного металла») — обозначение, указывающее, что у катушки изготовлены из магниевого сплава (в среднем — на треть более легкого, чем высококачественные алюминиевые сплавы той же прочности) ротор, корпус и рукоять.

Кроме того, модели катушек этой концепции оснащаются легчайшими шпулями (например, из поликарбоната) и деталями передаточного механизма — тоже из легких, но очень прочных современных материалов. В итоге это приносит малую массу катушки в целом, легкость ее хода и чувствительность — при сохранении высокой надежности и достаточной мощности.

AR-B (ANTI-RUST BEARING) — антикоррозионный подшипник. Высококлассное изделие из нержавеющей стали хороших марок. По стоимости в несколько раз дороже обычных шарикоподшипников, но и рабочие характеристики здорово лучше. Разрабатывались специально для рыбалок в водоемах с соленой водой.

BAIL ARM — дужка лесоукладывателя (фото 4 — сплошная дужка).

BAIL SPRING, LIFETIME BAIL SPRING — пружина системы фиксации в открытом положении дужки лесоукладывателя; «вечная» (ха!) пружина дужки (фото 5).

BAIT RUNNER SYSTEM (а также BITE N’RUN, HIT AND RUN SYSTEM, FREE SPOOL SYSTEM) — система убегающей приманки. Дополнительный механизм для катушек среднего и большого размеров с задним фрикционным тормозом, использующихся для донной или живцовой ловли.



Позволяет после заброса с помощью специальной клавиши (FREE SPOOL LEVER) растормаживать шпулю при закрытой дужке лесоукладывателя и мгновенно вернуть поворотом катушечной ручки исходное, до заброса точно выставленное тормозное усилие, когда запонадобится подсечь и вываживать рыбу.

Оснащается кольцом (или верньером) грубой настройки, регулирующим величину стягивающего усилия (фото 6).

ВВ (BALL BEARING) — просто-напросто шарикоподшипник. В катушке их может быть аж до 15 штук, другой вопрос-какого качества (фото 7).

BRAKE SYSTEM — тормозная (фрикционная) система. То же, что и DRUG SYSTEM.

BUILD-IN-ROLLER, BUILT-IN-ROTOR (встроенный ролик, встроенный в ротор) — система крепления дужки лесоукладывателя с внутренней стороны ротора. Повышает прочность и надежность всего узла и предотвращает попадание лески внутрь механизма катушки. Если дужка крепится снаружи ротора — это обозначается OVERSIZED ROLLER.

CALIBRATED FRONT DRAG KNOB, MICRO PITCH FRONT DRAG — градуированный регулятор переднего фрикционного тормоза, микрошаговая (регулировка) переднего тормоза.

Система регулировки тормозного усилия фрикциона большой точности — порядка полусотни и более фиксированных и, главное, помеченных положений на оборот регулятора (фото 8). Важно при ловле тонкими лесками — всегда можно точно выставить требуемое усилие стягивания при смене диаметра лески.



CRBB (CORROSION RESISTANT BALL BEARING) — сопротивляющийся коррозии подшипник. По качеству аналогичен AR-B, но этот шарикоподшипник — закрытого типа, там сепаратор с шариками дополнительно защищен с торцевых сторон манжетными уплотнениями (SHIELD BB, DOUBLE SEALED BB), противодействующими проникновению внутрь подшипника абразивных частиц (фото 9).

DIGIGEAR — (сокращение от DIGITAL GEAR DESIGN — буквально «цифровой (в смысле — компьютерный) расчет передачи»), HYPERGEAR — суперпередача. Так обозначаются зубчатые передачи, изготовленные на станках с цифровым программным обеспечением, где можно добиться максимального пятна контакта ведущей шестерни и бронзового червячного колеса (фото 10), что способствует максимально равномерному распределению нагрузок в передаточном механизме и увеличению тяговых характеристик катушки.

Понятно, что зубчатая передача такой трудоемкости (говорят, изготовление ведущей шестерни занимает не менее получаса) делается для катушечных моделей топовых серий.

DOUBLE HANDLE — рукоятка, двойная рукоятка. Двойная рукоятка (фото 11) дает лучшую сбалансированность при вращении, входит составной частью в DYNA BALANCE SYSTEM (см. ниже)

DYNA BALANCE SYSTEM — система динамической балансировки (то же, что и GYRO SPIN BALANCED — отбалансировано во вращении).

Эта надпись говорит о том, что изготовителем была проведена сложная операция общей балансировки элементов кинематической схемы безынерционной катушки — от клавиши рукояти до дужки лесоукладывателя, сводящая к минимуму паразитические вибрации и биения в ее узлах, что в итоге обеспечивает мягкую работу механизма.

DIRECT DRIVE HANDLE — рукоятка прямого привода. Эта рукоятка ввинчи вается непосредственно в передаточный механизм, в результате чего между рукояткой и механизмом не остается люфта (фото 12).



FIGHTIN’ DRAG — буквально: тормоз для борьбы, т.е. тормоз для вываживания. Дополнительное устройство в заднем тормозе, позволяющее очень быстро, поворотом кольца с рычагом большим пальцем, увеличить (MORE) или ослабить (LESS) тормозное усилие фрикциона при вываживании рыбы (фото 13). В нейтральном же положении (определяется по щелчку) восстанавливается стягивающее усилие, заранее выставленное в зависимости от применяемой лески.



FLOATING SHAFT — плавающий вал. Система передачи движения, когда подшипники размещены по краям главного вала, в итоге подача шпули катушки осуществляется плавно, при этом минимизируется возникновение поперечных люфтов, в итоге увеличивается долговечность механизма.



FLUIDRIVE GEARING SYSTEM — плавно-движущийся зубчатый механизм. Это значит, что шестерни главной пары передаточного механизма — увеличенного размера, с зубьями специальной формы, к тому же шлифованные и притертые. Все это увеличивает мощность катушки и плавность ее хода.



FRONT (FRONT-MOUNTED) DRUG — передний (спереди расположенный) тормоз. Более удобен для спиннинга.



GEAR RATIO — передаточное число. Определяет, как быстро наматывается леска при вращении рукоятки. Если передаточное число 6:1, то при одном полном обороте рукоятки катушки лесоукладыватель совершает 6 оборотов. Обычно в диапазоне от 3,2:1 (спиннинг) до 6,2: 1 (поплавочная ловля).

HYBRID ALUMINIUM BODY — гибридный алюминиевый корпус. Это обозначение гибридного соединения алюминия и граффитосодержащих синтетических материалов, позволяющее при сохранении необходимой прочности значительно облегчить изделие, в частности — корпус катушки (фото 14).

INFINITE ANTI-REVERSE — сверхчувствительный антиреверс, INSTANT ANTI-REVERSE — мгновенный антиреверс, SUPER STOPPER — быстрый стопорный механизм. Еще — CONTINUOUS ANTI-REVERSE — антиреверс постоянного действия.

Все это — обозначения систем быстрой блокировки обратного хода катушки в виде обгонной муфты (см. ROLLER BEARING -фото 75), разница между ними — не принципиальная.

При включении с помощью специального рычажка практически намертво стопорит обратное вращение ротора у безынерционных катушек, свободное вращение рукоятки исключено.

Применение этой системы позволяет поддерживать постоянный контакт с приманкой, а при поклевке рыбы мгновенно сделать подсечку, исключая ударные нагрузки на шестерни передаточного механизма. Иногда в такой системе сочетают обгонную муфту и храповик: если даже подведет муфта, стопор все равно не выйдет из строя.

LINE CAPACITY — лесоемкость шпули. Выражается как в метрах, так и в футах, ft (1фут = 30,48 см).

LINE/HANDLE TURN -это длина лески, наматываемая при одном обороте рукоятки катушки.

LINE ROLLER — ролик лесоукладывателя.

LINE KEEPER CLIP — клипса для зажима лески (фото 16). Очень удобно для фиксации дальности заброса при, скажем, донной ловле — после забрасывания на нужную дистанцию, в клипсу заводится леска и только потом начинают подматывать.



LONG CAST SPOOL (GYPER CAST, MATCH SPOOL) — шпуля для дальнего заброса. Конусного профиля удлиненная шпуля, у которой соотношение расстояния между щечками катушки и диаметром переднего бортика — не менее 0,4 (см. фото 7).

У шпули данной конструкции верхняя часть намотки находится в опасной зоне «сдергивания», поэтому основное требование при использовании LC — сохранение свободной от лески зоны бортика не менее 2-3 мм.

MAIN SHAFT — главный вал передаточного механизма, на котором установлены ротор и шпуля.



MAX. DRAG POWER — максимальное тормозное усилие. Предельно допустимая нагрузка для фрикционного тормоза конкретной катушки.

ONE TOUCH FOLDING HANDLE (одним движением складываемая рукоятка) — у некоторых моделей катушек рукоять складывается в транспортировочное положение при нажатии на кнопку, расположенную у ее основания (фото 17). Обозначается также QUICK SNAP — быстрая защелка.

ONE TOUCH SNAP OFF SPOOL — одним движением снимаемая шпуля. Такие шпули, освобождаемые с вала ротора при помощи кнопочного механизма, характерны для катушек с задним тормозом (фото 18).

POSITIVE BAIL, POSITIVE CLICK BAIL — принудительно (т.е. вручную) откидываемая дужка, откидываемая со щелчком.

Конструкция возвратного механизма дужки лесоукладывателя. Обеспечивает ее надежную фиксацию, исключающую опасность обрыва лески при забросе.

POWER ROLLER — ведущий ролик (фото 19). То же, что и TWIST BUSTER (фото 20) — уничтожитель перекручивания. Еще — ANTI-TWIST LINE ROLLER.

Ролик лесоукладывателя, входящий в систему противозакручивания лески. Это конусный ролик с полусферическим углублением, фиксирующим леску в определенной плоскости, что способствует значительному снижению степени перекручивания лески — до 20 — 40%.

Вращается на микро-шарикоподшипнике, рассчитан на большие нагрузки. Часто — со стойким антифрикционным и антикоррозионным покрытием, например — из нитрида титана. Требует постоянного ухода: его следует обслуживать (чистить и смазывать) даже чаще, чем всю катушку.

REAR (REAR-MOUNTED) DRUG — задний (сзади расположенный) тормоз. Более удобен для неспиннинговых видов ловли.



REVERSIBLE HANDLE, CONVERTIBLE HANDLE, RIGHT/LEFT HANDLE — переставляемая ручка. Система установки ручки, позволяющая легко расположить ее как с левой стороны катушки, так и с правой.

RB (ROLLER BEARING) — роликовый подшипник. На деле — это не столько подшипник, сколько обгонная муфта, входящая в состав системы стопора обратного хода для ротора. В рыболовных катушках ставится на главном валу.

RCC (ROTOR CAST CONTROL) — контроль ротора при забросе. Во время броска и при открытом положении дужки лесоукладывателя система удерживает ротор в неподвижности — для защиты от самосброса дужки.

SLOW OSCILLATION, SUPER SLOW OSCILLATION (SSO) — медленное колебание, сверхмедленное колебание (шпули) — (то же, что и CLOSE WINDING SYSTEM — система плотной намотки, SILENT OSCILLATION — тихое качание). На катушках с этой системой вертикальную подачу шпули обеспечивает кривошипный механизм с минимальным количеством деталей.

В каретке механизма сделан паз специального профиля, который и обеспечивает равномерность возвратно-поступательного движения шпули. Этот простой механизм характеризуется малыми потерями на трение, надежен, практически бесшумен.

В то же время он обеспечивает ровную намотку: витки лески укладываются вплотную и параллельно друг к другу, один слой поверх другого, ниже верхнего слоя не остается незаполненного пространства, куда верхний слой лески мог бы попасть.

Когда дужка открыта и шпуля разматывается при забросе, леска сходит со шпули беспрепятственно. Катушки с этой функцией поставляются с дополнительными опорными шайбами шпули для оптимизации формы наматывания в зависимости от диаметра лески.

ТВ (TWIST BUSTER) см POWER ROLLER

TRIANGULAR ROTOR — треугольный ротор. Эта конструкция ротора исключает вибрацию при вращении, а также увеличивает жесткость и уменьшает инерционность катушки (см. фото 11).





VARISPEED SYSTEM, 2 SPEED SYSTEM — разноскоростная система, двухскоростная система. Система двухскоростного колебания шпули. Это более совершенный способ укладки лески на шпулю при намотке. Суть его заключается в том, что при вращении ротора возвратно-поступательные движения шпули происходят с различной скоростью.



Вперед шпуля движется быстро, а назад медленнее. Это позволяет виткам лески ложиться на шпулю без перехлеста и улучшает размотку при забросе.



WATERPROOF DRAG — влагозащищенный тормоз. Это всего лишь значит, что фрикционные шайбы тормоза выполнены из высококачественного графита.

WEIGHT — масса катушки. Пишется и в единицах СИ, т.е. граммах, и во внесистемных единицах — например, в унциях (Oz), 1 Oz = 28,4r.

WORM SHAFT SYSTEM — система червячного вала. То, что мы называем «бесконечный винт» (фото 21). Правильное название — винтовая передача с бесконечным винтом. Просто пишется она по-английски так же, как и червячная передача — endless screw.

И хотя по сути «червяк» и «бесконечник» — ближайшие родственники, но функционально первый предназначен для обеспечения большого передаточного отношения (аж до 300!) между скрещивающимися валами, и червяк является ведущим элементом, а второй — винтовая передача с небольшим передаточным числом (в нашем деле — до 8) и бесконечный винт — ведомым.

Собственно, он-то и способствует тому, что катушечная шпуля при вращении рыболовом рукоятки совершает возвратно-поступательные движения.

Разумеется, от этой детали зависит качество и тип намотки лески. Катушки с «бесконечником» специализируются на так называемой крестообразной намотке, которая является на сегодняшний день наиболее практичной.

Для некоторых фирм и моделей это достигается посредством разности углов захода канавок «бесконечника», и получается, что скорость движения шпули в разных направлениях неодинакова, за счет чего леска ложится на шпулю крест-накрест.

Так как витки при такой намотке не цепляются друг за друга, дальность заброса увеличивается, а число случаев запутывания лески (тем более — «плетенки») сокращается.







www.prospinning.ru

как пользоваться, виды и устройство

Катушки начали своё развитие, как устройство для хранения на удилище запаса лески. Через время таким элементом рыболовной оснастки начали работать во время выуживания. Сейчас почти нет снасти, которая бы не была оборудована катушкой определённого вида. Она является практически обязательной для любой рыбацкой снасти любителя или спортсмена.

Виды рыболовных катушек

Все катушки делятся на три вида: мультипликаторные, безынерционные и инерционные. Определённый вид подбирается с учётом способа ловли.

Инерционные катушки для спиннинга

Наиболее недорогими и простыми являются инерционные катушки для рыбалки, они не требуют особого ухода и просты в эксплуатации. Основная часть этих моделей не имеет механизма притормаживания, потому при забросе, для избегания лишнего сброса лески, рыбаку нужно пальцем подтормаживать барабан. Лишь небольшая часть инерционных изделий оборудована системой автоматического торможения, основанной на том, что при забросе леска создаёт давление на специальный рычаг, соединённого с тормозным механизмом.

Более упрощённый способ торможения – это механизм постоянного подтормаживания, в этом случае рыбак сам задаёт силу притормаживания барабана с учётом веса закидываемого груза или приманки.

Подбирая инерционную катушку необходимо обратить внимание на качество материала её изготовления, на точную балансировку вращения барабана и плавность его хода. На качественных изделиях обязан находиться механизм уменьшения люфта и регулирования вращения барабана, изготовленного в виде контргайки и винта.

Галерея: инерционные и безынерционные катушки для спиннинга (25 фото)

Устройство безынерционных катушек

Это более универсальная и распространённая разновидность спиннинговых рыболовных катушек, потому их схеме и принципу работы необходимо уделить больше внимания.

Также рекомендуем прочитать:

Безынерционные катушки устроены так, что во время заброса леска сходит без какого-то сопротивления, за счёт этого получается наиболее дальний заброс. Безынерционные катушки очень сложно устроены, за ними необходимо все время следить и регулярно смазывать (несколько раз в сезон), чтобы на рыбалке не случилось досадного недоразумения.

Главной деталью безынерционной катушки, за счёт которой можно выполнять эти забросы, является шпуля. Это деталь, которая имеет форму цилиндра, куда происходит намотка лески.

При забросе леска слетает с неё кольцами, не преодолевая никакого сопротивления. Удерживает леску на шпуле, чтобы она не спадала, лескоукладыватель. Он состоит из дужки и пропускного кольца.

Вместимость и размеры шпули зависят от размеров непосредственно безынерционной катушки. Это необходимо учесть во время выбора изделия для конкретного вида рыбалки. Естественно, значение также имеет и сечение лески (чем оно больше, тем меньше её поместится на шпулю). Для комфортной рыбалки нужно, чтобы на шпулю было намотано не меньше 100 м лески.

Также это нужно, чтобы во время поклёвки большой рыбы у вас находился запас для её выуживания. Нужно учитывать то, что определённые крупные грузы (тяжёлая кормушка на донке или большая снасть на спиннинге) можно закидывать больше, чем на 80-120 м. Не надо забывать, что длина лески все время будет уменьшаться из-за обрезания узлов и привязывания.

Количество лески, помещающейся на шпуле, обязано быть на ней указано (исключение могут составлять некоторые китайские модели). Количество лески обозначается таким образом: 0,10-240, 0,18-180, 0,20-100 и т.д. В этом случае все интуитивно ясно – сначала указывается сечение лески, а после длина, которая помещается на определённую шпулю.

Ещё один немаловажный элемент безынерционной катушки – фрикцион. Это регулировочный тормоз, определяющий натяг, во время которого шпуля плавно спускает леску при закрытом лескоукладывателе. На различных моделях он может находиться сзади (задний) или сверху на шпуле (передний фрикцион). Сегодня производители, как правило, его устанавливают спереди.

Во время выуживания большой рыбы без фрикциона не обойтись. При грамотной настройке он погасит её рывки и не даст возможности порваться леске, даже когда вес трофея существенно превысит её разрывную нагрузку. Идеально нужно фрикцион настроить так, чтобы леска сходила со шпули при натяжении в 2/3 от её разрывной нагрузки.

Мультипликаторы

Наиболее надёжными и самыми высококачественными считаются катушки-мультипликаторы от известных компаний. Это довольно сложные системы. Большинство из них имеют огромное количество функций, которые состоят из многочисленных механизмов управления с автоматической намоткой лески, торможением обратного хода, автоматическим подтормаживанием и т.д., вплоть до встроенного мини-компьютера. Некоторые изделия, самые дорогостоящие и самые современные, даже оборудованы определителем месторасположения рыбака с помощью навигационных систем.

Современный мультипликатор, по дальности заброса и лёгкости практически сравнялся с безынерционными моделями, а по надёжности и мощности, равных себе не имеет. Стоимость таких изделий остаётся очень высокой.

Конструктивно мультипликатор представляет собой инерционную катушку, которая снабжена определённым передаточным числом, как правило, находящимся в пределах 3-7. Передаточным числом называется числовое соотношение между количеством оборотов шпули и количеством оборотов ручки. Оно чаще всего указано на корпусе. Например, «Gear Ratio 4,5-1», это значит: во время одного оборота рукояти шпуля сделает 4,5 оборота.

Мультипликатор может использоваться почти на всех снастях, когда необходимо качество, мощность и надёжность.

Типы катушек

Катушки для рыбалки бывают:

  • матчевые;
  • спиннинговые;
  • зимние;
  • нахлыстовые;
  • проводочные.

У профессиональных рыбаков выбор катушки занимает немало времени. Это лишь на первый взгляд довольно обыденный предмет.

Катушки могут быть разных характеристик и типов. Простейшая – это ручная катушка. Она изготавливается с рукоятью, которую для сматывания лески необходимо вручную крутить. Здесь не предусмотрено каких-либо автоматических механизмов. Но эта модель неудобна тем, что во время поклёвки вы можете не успеть своевременно отреагировать, и упустите рыбу.

Также есть полуавтоматические модели. Леска на них наматывается вручную, но применяется приспособление, помогающее стабилизировать скорость и облегчить работу, так как здесь установлен тормоз. Ещё бывают и автоматические катушки, которые леску наматывают самостоятельно.

Основные параметры

Сегодня на рынке представлено множество различных катушек. Далее описаны параметры, на которые нужно обращать внимание во время выбора: количество подшипников, передаточное число, размер и вес катушки, объем (вместимость) и тип шпули. Про все вышеперечисленные параметры можно узнать из надписей на изделии либо на упаковке.

Также есть много вспомогательных и дополнительных систем, однако они чаще всего не оказывают значительного влияния на результат ловли, хоть могут быть довольно удобными и полезными.

Основные параметры такие:

  • Передаточное число. Проще говоря, указывает отношение одного оборота рукояти к соответствующему количеству оборотов лескоукладывателя. Обозначено на изделии после надписи «Gear racio». Может колебаться от 1:3 до 1:7,6. Модели с меньшим передаточным числом применяются для ловли спиннингом. Так как в условиях ловли спиннингом более скоростные модели не позволят провести на медленном ходу приманку ровно и плавно. Скоростные же модели (более 1:6,2) эффективнее во время ловли на поплавок.
  • Количество подшипников. Количество подшипников указано в надписи, которая содержит слова «ball bearing». Их бывает от 0 до 17 штук. Они требуются для более плавной и устойчивой работы всех систем и механизмов. Чем количество больше, тем катушка вам дольше будет служить, при этом она и стоит дороже. Как правило, выбирают «золотую середину».
  • Вспомогательные системы Match Spool, Gyper Cast, Long Cast. Все данные названия можно найти на безынерционной катушке для дальних забросов. Эти системы, характеризующиеся вытянутой формой шпули, дают возможность выполнять сверхдальние забросы и без увеличения диаметра шпули наматывать тонкую леску. Нужно не забывать, чтобы сделать дальний заброс надо намотать леску почти до верхнего края шпули. А когда же вы используете тонкую леску на стандартной шпуле, то вам нужно будет сделать подмотку более толстой. Конструкция безынерционной шпули «Match Spool» даёт возможность этого избежать. Чем длиннее шпуля («Gyper Cast», «Long Cast»), тем меньше витков лески на ней находится, то есть, ниже её сопротивление при забросе.
  • Фрикцион. Необходим для предотвращения обрыва лески во время рывков, превышающих её допустимую разрывную нагрузку. В таком случае шпуля вращается, стравливая леску, пока нагрузка не снизится.
  • Противовибрационная система. «Dyna balance», «AVS» – когда вы увидели эти надписи на катушке, то знайте, что эта модель оборудована данной системой. Зачастую она используется одновременно с системой «Double Handle» – двойная рукоять. Обе системы требуются для снижения колебательных пространственных движений шпули (а, соответственно, и вибрации во время подмотки) во время её вращения. Помимо этого, система «Double Handle» служит для быстрого захвата ручки после заброса – она в любом своём положении становится «под руку».
  • Система нулевого обратного хода. С частым использованием «плетёных шнуров» и иных сверхпрочных волокон, рыбаки начали жаловаться на недолговечность катушек. Это объясняется тем, что любое изделие рассчитано на конкретную нагрузку, а когда у вас произошёл зацеп на «шнуре», у которого, при одинаковом диаметре с монофильной леской нагрузка на разрыв значительно больше, и подтягиваете при помощи спиннинга лодку к зацепу, то немудрено поломать катушку. Расчётная нагрузка указана на шпуле диаметром обычных лесок, а не шнуров. Желательно использовать леску, сечение которой предпоследнее из указанных на шпуле. В данном случае катушка будет вам служить максимально дольше. Когда вам всё-таки нужно использовать шнур, то выбирайте специальные или более мощные катушки.
  • «Quick Fire», «Speed cast», «Avto Cast». Данные надписи указывают на то, что катушка оборудована системой полуавтоматического заброса, которая представляет собой пластину для захвата лески и рычаг для отвода скобы лескоукладывателя. Заброс при помощи этой системы происходит таким образом: оттягивается на себя рычаг взвода, причём пластина захватывает леску, а скоба лескоукладывателя отходит в сторону. Удерживая рычаг, выполняется заброс. Рычаг отпускается одновременно с леской. Рычаг ставится в среднее положение, пластинка отпускает леску и приманка летит в необходимое место. Рычаг ставится в изначальное положение, закрывается на скобу лескоукладывателя. Система не сильно эффективная, в некоторых случаях, даже мешающая на рыбалке. Она не влияет на скорость заброса. Дополнительно появляются выступающие части, за которые цепляется леска. Катушка получается намного тяжелей. В момент заброса не чувствуется натяжения лески, так как её удерживает пластина, а не палец человека.

Рекомендации по уходу

Нужно помнить, что за катушкой требуется регулярный уход. Вот основные правила:

  • берегите катушку от падений и ударов;
  • не допускайте в катушку попадания влаги и песка;
  • чтобы избежать повреждения катушку нужно перевозить в прочном чехле;
  • катушка обязана прочно крепиться к спиннингу: если крепление будет слабым, то катушка может отпасть; если сильным, то катушку можно повредить;
  • во время хранения катушки ослабляйте фрикцион, так все прокладки будут в расслабленном состоянии и сохранят большее время свою структуру.

А в конце хотелось бы напомнить: подбирая катушку, не нужно забывать о том, что этот немаловажный элемент снасти обязан соответствовать индивидуальным предпочтениям и просто-напросто нравиться рыбаку. И только в этом случае рыбная ловля доставит максимум удовольствия и непременно вам запомнится множеством приятных трофеев.

34fish.ru

Инерционная катушка для спиннинга: устройство и принцип действия

Одним из самых старых типов снастей современного типа можно назвать инерционные катушки. В СНГ они появились еще в девятнадцатом веке, и были привезены из Англии. Именно в Англии зародился спиннинг, для которого, как правило, и используют инерционные катушки. Несмотря на наличие многих альтернатив именно этот тип катушек набрал наибольшую популярность.

Изначально такие катушки делали из дерева, металлические варианты появились гораздо позже, на сегодняшний день в магазинах можно встретить широкий выбор материалов, из которых сделаны инерционные катушки.

Преимущества конструкции

Основные преимущества современной инерционной катушки:

  1. Корпус изготавливается из жёсткого и высокопрочного алюминиевого сплава, что защищает катушку от деформации при усиленном давлении.
  2. Диаметр барабана составляет девяноста пять миллиметров, что позволяет вести намотку в оптимальном режиме, независимо от скорости.
  3. Наличие в конструкции двух шарикоподшипников позволяет увеличить коррозионную стойкость всей катушки, так как эти нержавеющие детали расположены в осевом узле.
  4. Простота в снятии и закреплении корпуса катушки достигается благодаря гайке с левой обратной резьбой.
  5. Отсутствие редуктора дает прямую тягу, таким образом, мощность данной катушки вдвое превышает мощность аналогов.
  6. Инерция барабана минимальна, вся конструкция прочно держится на подшипниках.

Одним из главных преимуществ инерционной подушки является ее высокая степень чувствительности благодаря тому, что в такой конструкции леска проходит между пальцами рыбака.

Использование данного типа катушки удобно, простота управления и прочность конструкции делают ее одним из самых используемых предметов на рыбалке. Усовершенствованные варианты позволяют превосходить аналоги по большинству параметров.

При выборе катушки надо обращать внимание на область ее применения, поэтому, прежде чем приобретать тот или иной тип, лучше проконсультироваться с более опытными рыбаками.

Несмотря на то, что сейчас на рынке представлен широкий выбор, инерционная катушка является топовым инструментов любого профессионального рыбака.

КАК ГАРАНТИРОВАННО УВЕЛИЧИТЬ УЛОВ?

Каждому рыболову не раз доводилось возвращаться с рыбалки без улова. На то есть много причин – плохая погода, давление, не та прикормка… как в поговорке – «клюет либо вчера, либо завтра».

Как сделать так чтобы рыба КЛЕВАЛА ВСЕГДА? Наши читатели рекомендуют обратить внимание на методику Андрея Захарова, в которой он делится своими секретами эффективного лова от 20 кг за одну рыбалку.

Читать подробнее …


Видео по теме:

vsegdanarybalke.ru

Устройство спиннинговой катушки — Про рыбалку

Как и какую безынерционную катушку для спиннинга выбрать плюс небольшой рейтинг

Сегодня мы рассмотрим некоторые вопросы, касающиеся спортивной рыбалки, в частности, спиннинговой ловли, а именно – выбор безынерционных катушек.

Прежде всего подбирается правильный размер катушки под вашу снасть. Размеры начинаются с 1000. Дальше идёт 1500, 2000, 2500, 3000, 3500 и 4000-й размер.

У разных производителей размеры немного отличаются. Например, у Daiwa размер 2000 больше, чем размер 2000 у Shimano. Примерно можно ориентироваться на то, что для ультралайта нужна катушка размером 1,5-2 тысячи, для средне лёгкого спиннинга 2-2,5 тысячи, а для тяжёлого 3-3,5 тысячи.

Катушки 4 тысячи подходят для троллинга, фидерной ловли или супер тяжёлого джига, когда используются головки более 40 грамм.

После того как определились с размером, в магазине делается дальнейший выбор по производителям и характеристикам моделей.

Какой вес должен быть у хорошей катушки

Беря катушку в руки впервые, мы оцениваем её вес. С одной стороны, чем легче катушка, тем лучше. Но, с другой это свидетельствует о том, что она изготовлена из пластика и долговечность её работы может быть под вопросом. Хотя в последнее время появились современные материалы, лёгкие и долговечные. В том числе бывает магниевый корпус.

Но в среднем бюджетном классе катушки всегда более тяжёлые. Это хорошие катушки, которые долго служат, но они изготовлены в основном из металла и поэтому достаточно тяжёлые. На вес внимание, конечно, обращаем, однако это не главное.

Плавность хода и укладка

Приоритетны два фактора – плавность хода и ровная укладка плетёного шнура. Последнее главный показатель хорошей катушки.

Внешне оценить укладку невозможно. Для проверки берётся шнур, который наматывается и в процессе оценивается качество намотки. Причем леску, как правило, катушки укладывают красивее. А вот когда вы переходите к шнуру, он ложится более плотно и если есть какие-то изъяны в намотке, то именно при использовании плетёнки они будут видны сильнее всего.

Раньше считалось, что для ровной укладки в катушке необходим так называемый бесконечный винт. Однако сейчас есть модели катушек, которые и без этой системы укладывают неплохо.

После публикации данного материала, один наш читатель дополнил сказанное следующими словами:

Какая должна быт шпуля

Для использования плетёного шнура потребуются исключительно металлические шпули. Пластиковая шпуля не подходит, она рассчитана на леску.

Ёмкость шпули тоже имеет определённое значение. Если вы правильно подобрали размер, плетёнка необходимого вам диаметра должна спокойно помещается на шпулю.

На сколько важно большое количество подшипников в катушке для спиннинга?

Важно чтобы был подшипник в роторе лесоукладывателя. Если он есть, ротор легко вращается – шнур не изнашивается, а катушка работает в обычном режиме.

Многие китайские производители сейчас хвалятся большим количеством подшипников. Катушка дешёвая, но в ней 12-15 подшипников. Делайте выводы.

Гнаться за большим количеством не стоит, нужно просто знать модели, которые хорошо себя зарекомендовали. Эти модели даже с 4-5 подшипниками будут работать очень долго и надёжно.

Необходимый минимум – это 4 подшипника. Если их будет 6-7 тоже неплохо. Но должно быть не просто 6-7 подшипников. Все механизмы и составляющие катушки должны быть сделаны добротно и качественно.

Напыление на катушке

У хороших катушек на бортике шпули и лесоукладывателе напыление из нитрида титана. Это дополнительное покрытие, улучшающее скольжение, минимизирующее трение при забрасывании плетёнки и вращении катушки.

Обзор лучших моделей – мини рейтинг

Теперь перейдём к обзору моделей. Некоторыми из них я пользуюсь лично. В надёжности других абсолютно уверен и могу поручиться за их качество.

Line Winder EU2000 стоимостью 30$. Начальная модель с неплохой укладкой. Передаточное отношение здесь 5:1 –стандартное, как у большинства катушек. Бывают скоростные катушки до 6:1, но сфера применения у них специфическая. Как правило, это поплавочная матчевая ловля. В спиннинге их можно использовать только при ловле жереха, когда нужна быстрая проводка.



Ryobi Ecusima. Очень популярная модель, стоимостью около 40$. Служит долгие годы. Хорошо и ровно укладывает леску и плетёнку. Ход у неё не идеально плавный, но все остальные характеристики на должном уровне.

Улучшенный вариант Ryobi Ecusima обладает более лёгким и плавным ходом. Стоит она дороже, около 70$. Металлическая шпуля, компактный мощный механизм. Катушка силовая. Долго служит, обладает ровной намоткой лески.

Daiwa EXCELER-X более качественная катушка, отличающаяся самым хорошим, легким ходом и ровной укладкой. Средняя стоимость 130$. Она не только шикарно выглядит, а и работает также. Разработчики оснастили ее подшипниками CRBB, которые обеспечивают плавную и надежную работу данной модели. ABS шпуля позволит вам делать достаточно дальние забросы, что в свою очередь позволит порыбачить на большой акваторией.



Daiwa Freams 2500 – топовая катушка. Ценовой диапазон порядка 170$. Обладает лучшим ходом по сравнению с предыдущими моделями.

Маленький совет. Чем дороже вы купите катушку, тем больше будете получать удовольствия от процесса ловли. Существуют ли дорогие и некачественные катушки? Несомненно, да – существуют. Если платить более 200$, то лучше отдать предпочтение производителям Daiwa или Shimano. Это проверенные бренды. Купив катушки этих фирм, не будешь жалеть о потраченных средствах.

Парвила выбора катушки от Дмитрия Корзенкова – видео

Чтобы подготовить данный выпуски, мы сходили в гости к эксперту – 7-ми кратному чемпиону мира по спортивной рыбалке. Как это было вы уже прочли в данной статье, но у нас есть еще и видео для закрепления материала. Приятного просмотра.

Ремонт безынерционной катушки — анализ более 10 поломок и руководство по разборке/сборке

Учитывая условия, в которых эксплуатируются безынерционные катушки – речной песок, вода или грязь – механизм может быть подвержен различным нарушениям в работе. Падения в воду также негативно сказываются на работе рыболовного приспособления: в нем необходимо заменить смазку, так как абразивные вещества, находящиеся в воде могут повредить детали. Различные поломки могут быть связаны и с некоторыми особенностями устройства катушек отдельных фирм, и, разумеется, продолжительность работы зависит от качества выбранной катушки.

Это руководство поможет провести базовый сервис вашей катушки, выявить и починить самые популярные неисправности.

  • Как разобрать ↓
  • Самые популярные проблемы и их ремонт ↓
  • Уход за катушкой и профилактика поломок ↓

Как разобрать

Главное правило при разборке, особенно если вы делаете это впервые: все снимаемые детали механизма раскладывайте по порядку, в направлении слева на право. Так при сборке вы не запутаетесь и соберете его правильно.

Перед тем, как разобрать катушку, тщательно протрите ее от грязи, песка и рыбной слизи ватным диском, смоченным теплой водой. При сильных загрязнениях можно в воду добавить немного жидкого мыла. Для удаления загрязнений в труднодоступных местах воспользуйтесь пинцетом или ватной палочкой. Не используйте агрессивные бытовые очищающие средства. Если поверхность не очищается мылом, можно удалить грязь спиртом или бензином. Пренебрежение этапом внешней очистки затруднит разборку катушки.

  1. Для начала нужно снять все легко разборные внешние элементы. Первой откручивается гайка фрикциона, после снимается шпуля.
  2. Затем вы увидите установленные мелкие шайбы и шестеренки, которые обязательно нужно раскладывать в том порядке, в котором вы их снимаете.
  3. После снимите ручку.
  4. Теперь приступайте к разборке самого катушечного механизма: отверните зажимную гайку. Это легко сделать при помощи плоскогубцев или ключа. Снимите ее вместе с подкладкой.
  5. После этого снимите ротор.
  6. На нем нужно снять дужку и разобрать механизм, позволяющий ей защелкиваться, так же разберите ролик лесоукладывателя.
  7. Сейчас можно разбирать и сам корпус катушки. Для начала нужно отвинтить болт рычага, переключающего обратный ход, затем снять тумблер.
  8. После этого нужно вынуть заглушку, так же с помощью отвертки удалив болт.
  9. Затем снимите стенку катушки, она снимается с усилием, скорее всего, ее нужно будет подцепить пинцетом.
  10. Теперь вы добрались до главного механизма катушки — это бегунок и две шестеренки, обеспечивающие вращение. Если он работает и разборку катушки вы совершаете в профилактических целях, то достаточно почистить механизм ватной палочкой, не вынимая содержимого. Просто удалите старую смазку, тщательно очищая каждый зубчик.
  11. Конечно, если внутренности механизма сильно загрязнены, то все детали необходимо снять и прочистить.

Сборка катушки производится в обратном порядке, к тому же необходимо в процессе постоянно проверять правильность установки деталей.

Самые популярные проблемы и их ремонт

В зависимости от типа катушки и ее конструктивных особенностей, в процессе эксплуатации могут возникнуть проблемы, некоторые из которых несложно устранить самостоятельно. Рассмотрим принципы настройки более детально:

  • Потеря ручки. Это самая популярная проблема. Для того, чтобы ручку не потерять, выбирайте те модели, конструкция которых имеет шайбу и втулку для крепления ручки.
  • Самосброс лесоукладывателя. Дужка лесоукладывателя скидывается во время заброса. Обычно такая проблема приводит к отстрелу приманку, а в более тяжелых случаях может повредить удилище. Иногда эту неполадку можно устранить, просто подтянув болты, крепящие дугу. Если это не помогло, то нужно снять крышку, которая скрывает пружину, и, либо заменить на более упругую, либо добавить ей твердости, установив прокладку на стержень, крепящий пружину.
  • Постоянные обрывы лески. Плетеная леска обладает меньшей пружинистостью, чем монофильная, и на некоторых моделях безынерционных катушек обрывается при забросах. Проблема может быть связана с тем, что фиксирующая гайка фрикциона на 1,5-2 мм выше кромки шпули. Леска цепляется за гайку и попадает под кромку, запутывается там и происходит обрыв. Устраняется эта неполадка установкой пластиковой прокладки. Для этого фиксирующую шайбу необходимо вынуть, затем снять все фрикционные шайбы, и затем меняете фетровую прокладку на тонкую пластиковую. Установив детали на место вы увидите, что фиксирующая гайка сравнялась с краем шпули, и леска больше не сможет зацепиться.
  • Леска подается спиралью. Эта неисправность связана с попаданием грязи в ролик лесоукладывателя. Подшипник трется, леска через него не проходит, соответственно, она закручивается и не подается ровно. Ремонт заключается в разборке, тщательной очистке и смазке деталей.
  • Внутренний шум. Если во время рыбалки вы услышали какие-либо нехарактерные для спиннинговой катушки звуки, то необходимо прекратить любые работы с ней. Они могут быть связаны с серьезными поломками. Возможно, что внутрь механизма просто попала грязь, но, есть вероятность и повреждения подшипников. Катушку нужно разобрать, и, в зависимости от проблемы, либо очистить, либо заменить поврежденные детали.
  • Неравномерное наматывание лески. Часто бывает так, что леска наматывается на шпулю по косой линии, образуя либо передний, либо задний конус. На основном валу находятся шайбы разной толщины. Если леска наматывается конусом вниз, то для устранения проблемы нужно снять одну шайбу. Соответственно, если конус направлен вверх, то шайбу нужно добавить.

Карпфишинг для начинающих — руководство, которое проложит путь в мир карповой ловли и крупных трофеев.

Руководство по съедобной резине — экспертная аналитика и подробный разбор лучших брендов и моделей ароматизированных приманок.

Не пробовали ловить на бомбарду? Попробуйте увлекательную спиннинговую снасть.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

  1. Активатор клева. Эта добавка их сухой крови сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
  2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
  3. Приманки на основе феромонов.

Уход за катушкой и профилактика поломок

Профилактика некачественной работы безынерционной катушки начинается с бережного отношения к ней: хранение и транспортировка должны осуществляться только в специальном чехле. Это обезопасит от внешних механических повреждений. К тому же, воздействие ультрафиолета пагубно сказывается на леске.

При намокании под дождем или падении катушки в воду, крайне необходимо смазать механизм. Очень часто подшипники изнашиваются именно от работы всухую, и замена их обойдется в 20-25% от стоимости всего рыболовного приспособления.

При закрытии сезона также обязательно нужно провести обслуживание катушки.

Для проведения профилактических мероприятий вам понадобится инструкция сборки, которая входит в комплект фирменной безынерционной спиннинговой катушки. Кроме нее вам понадобятся некоторые инструменты: отвертки, набор пинцетов, кисти, ватные палочки, бензин для зажигалок (можно заменить уайт спиритом, спиртом или эфиром), смазочные материалы: жидкое масло для внешних элементов, и густое, которое понадобится для обработки деталей при полной разборке катушки.

Очень полезное видео по ремонту многих частей безынерционки, а также профилактике поломок.

При закрытии сезона также обязательно нужно провести обслуживание катушки. Первым делом ее нужно разобрать и очистить. Очищается она с помощью ватного диска (а в труднодоступных местах – ватной палочки), смоченного в очищающем растворе. Основной катушечный механизм необходимо смазать густым маслом, но не используйте для этого масла на основе солидола. Такие смазочные материалы имеют свойство коксоваться. На детали, сделанные из алюминиевых сплавов, а именно этот материал и применяется в катушках чаще всего, это действует разрушающе. Многие рыболовы применяют бытовое масло, хотя производители рекомендуют не делать этого и пользоваться смазочными материалами, предназначенными специально для катушек или хотя бы созданными специально для работы с подшипниками.

Для обработки таких деталей, которые нет необходимости разбирать, в связи с тем, что они не повреждены, например, дужка лесоукладывателя или подшипники, производители рекомендуют использовать смазочные материалы на основе силикона в виде аэрозолей. Они безопасны и удобны в применении. Силиконовая смазка жидкая и без проблем проникает глубоко в механизмы, обволакивая детали, и не позволяет им истираться друг об друга.

Срок эксплуатации катушки зависит, прежде всего, от отношения к ней. Не стоит продолжать использовать ее, если вы заметили малейшую неисправность. Дальнейшее применение без ремонта может привести к тому, что она окончательно выйдет из строя, и, изначально мелкий ремонт может превратиться в полную замену дорогостоящих деталей. Не стоит экономить на качестве во время покупки катушки, если вы намерены пользоваться ей долгое время. Приобретение приспособлений для рыбалки проверенных производителей в фирменных магазинах, а не на рынках, убережет вас от множества неприятных ситуаций.

Правильная оснастка спиннинга и его сборка: практические советы

Большинство хищных рыб внушительных размеров хорошо ловятся именно на спиннинг. Такая рыбалка отличается своей простотой, но требует большого количество снастей. Начинающий рыболов, не знающий как правильно оснастить спиннинг, может растеряться при выборе оснастки, которую в большом количестве продают рыболовные магазины. В нашей статье мы расскажем, как собрать спиннинговую снасть правильно, что очень полезно будет новичкам в рыболовном деле.

Как сделать спиннинг?

Спиннинговая снасть включает в себя удилище, к которому крепится катушка с леской и особая оснастка или приманка. Все составляющие должны быть правильно выбраны и собраны. В противном случае в работе удилища могут быть проблемы.

Удилище

Спиннинговое удилище для ловли хищной рыбы должно иметь следующие характеристики:

  1. Если рыбалка будет происходить с лодки, то длина спиннинга должна быть полтора метра, а при охоте с берега – от двух до двух с половиной метров.
  2. Тестовую нагрузку лучше выбирать от двенадцати до пятнадцати грамм. При небольшом весе приманки тест может составлять от восьми до десяти грамм.
  3. В самых разных условиях можно применять универсальное удилище со средним строем, при котором изгибается только половина спиннинга.
  4. Гораздо прочнее и выносливей является спиннинг с жесткой верхушкой. Однако чтобы на поклевку реагировать можно было вовремя, само удилище тоже должно быть чувствительным.
  5. Немаловажной частью удилища является рукоятка, поскольку именно с ней рыбак контактирует все время рыбалки. Самым удобным и распространенным материалом для изготовления рукоятки считается пробка. Может использоваться кожа и резина.
  6. От пропускных колец зависит срок службы лески, поэтому они должны быть надежными и качественными. Лучшими считаются кольца, выполненные из карбида кремния.
Катушка

Опытные рыболовы для спиннинговой ловли советуют использовать безынерционные катушки. В продаже имеются еще мультипликаторные, но у них недостаточная чувствительность и недалекость заброса.

Характеристики катушки:

  1. Корпус должен быть металлическим, а не пластиковым.
  2. Рекомендуемый размер шпульки катушки для спиннинга от 2,5 до 3,5 тысяч. Саму катушку лучше выбирать среднего размера.
  3. Ход катушки должен быть плавным и без скрипов. При покупке это нужно проверить самостоятельно, взяв удилище в руки и проверив плавность хода.
  4. Хорошую катушку характеризует надежное крепление дужки и минимальное количество люфтов. Чтобы устройство служило долго, на эти критерии тоже необходимо обращать внимание.
  5. Вмещаться в катушку должно не менее пятидесяти метров лески. В противном случае дальний заброс с ее помощью выполнить будет невозможно.

Покупать устройство лучше всего у проверенных продавцов от известных производителей, которые смогут гарантировать хорошую работу катушки.

Леска

Во время охоты со спиннингом можно использовать обычную монофильную леску или плетенку. Монолески в основном мягкие и эластичные, поэтому при их применении поклевка чувствуется не очень сильно. О том, что рыба на крючке, можно будет увидеть по подергиванию лески.

Преимущества монолески:

  • практически не закручивается;
  • не образовывает бород;
  • хорошо укладывается на шпулю.

При применении плетеных лесок поклевка и проводка более чувствительна. Рекомендуется выбирать жесткие плетенки, поскольку у них повышенная чувствительность спиннинга.

Преимущества плетенки:

  • шнур по структуре крепче монофильной и флюорокарбоновой лески;
  • при больших нагрузках не теряет эластичности и не растягивается, что позволяет использовать снасть много раз;
  • обладает отличной чувствительностью к поклевкам;
  • в отличие от монофильной лески, при больших нагрузках не рвется.

Лучшим диаметром для спиннингового плетеного шнура считается 0,12–0,15 мм.

Поводок

При охоте на хищную рыбу наличие поводка обязательно. Объясняется это тем, что своими острыми зубами щука или другой хищник может легко прорезать основную леску.

Типы поводков:

  1. Жесткие поводки изготавливаются из упругого материала и отличаются прочностью. Однако в воде они заметны, поэтому ловить с их помощью можно только щуку. Жесткие поводки могут быть сделаны из гитарной струны.
  2. Полужесткие поводки имеют разный диаметр и разрывную нагрузку. Они очень прочные, но обладают эффектом памяти. Из-за этого такие поводки после запутывания следует менять.
  3. Мягкие поводки изготавливаются из флюорокарбона или похожих материалов. В воде они практически незаметны, но острые зубы хищника способны их прокусить. Поэтому используются мягкие поводки в основном для ловли судака, окуня, голавля, жереха.
Приманки

При сборке спиннинга используется большое количество разнообразных приманок.

  1. Колеблющиеся блесны. Приманка представляет собой пластинки из металла с изгибом. Каждая блесна оборудована крючком или тройником. Толщина колебалки может быть от 1 до 3 мм. При проводке блесна начинает играть, напоминая маленькую рыбку. Это провоцирует хищника на атаку.
  2. Вращающиеся блесны. Вертушки состоят из проволоки, к которой крепится вращающийся в воде лепесток и тройник. При проводке такая блесна напоминает упавшее в воду и плывущее насекомое или удирающую рыбку. Блесны этого вида хорошо играют даже при равномерной медленной проводке. Они начинают играть буквально сразу, как только попадают в воду.
  3. Воблеры. Чаще всего такие приманки изготавливаются в виде рыбки с одним или двумя тройниками и с лопастью в передней части. Делятся они на несколько видов:
    • Тонущие воблеры погружаются на дно водоема и сохраняют горизонт только при проводке.
    • Суспендеры опускаются на определенную глубину. Горизонт сохраняют и при проводке, и после остановки.
    • Плавающие воблеры до начала проводки находятся в воде, а после начинают всплывать.
  4. Силиконовые приманки. Виброхвосты напоминают маленькую рыбешку с плоским хвостиком и изготавливаются из силикона. Насаживаются на джиг-головку или крючок. Применяются при ступенчатом способе проводки. Твистеры из силикона или пластика копируют мелких животных, червей, насекомых.

Как собирать спиннинг?

Купив и подготовив все снасти к сборке, в первую очередь следует прикрепить катушку к удилищу. Для этого на рукояти отворачивается крепление, и катушка вставляется в катушкодержатель. Крепление нужно будет закрепить плотнее, иначе при забросе катушка может вылететь.

Намотка лески

На прикрепленную к спиннингу катушку наматывается леска. Сделать это довольно просто:

  • начиная с маленького кольца, конец лески продеть через все кольца до катушки;
  • на лескоукладывателе есть ободок, который следует откинуть и обвязать вокруг шпули любым узлом леску;
  • обрезать лишний кончик лески на узле;
  • ободок вернуть в исходное положение и начать мотать ручку катушки;
  • чтобы леска наматывалась равномерно и плотно, во время намотки на кончике удилища ее следует придерживать рукой.
Соединение лески и поводка

Поводки к леске можно привязать с помощью обыкновенного рыболовного узла. Делается он следующим образом:

  • леска вставляется в вертлюжок, ушко которого пальцами прокручивается 7 или 8 раз;
  • получается петля, в которую продевается свободный конец лески;
  • узел затягивается.

Вертлюжок и карабин представляют собой защищающие леску от перекручивания приспособления. Особенно рекомендуется их использовать, если в качестве приманки будут применяться блесны. Карабин имеет застежку, что позволяет в процессе рыбалки быстро менять приманки. Вертлюжок препятствует перекручиванию лески, тем самым облегчая монтаж спиннинга и его заброс, а также увеличивая срок службы лески.

Монтаж приманок

Способов подсоединения приманок к спиннингу существует много. Все зависит от вида самой приманки. Силиконовые приманки легче всего привязать с помощью джиг-головки. Груз в виде головки с крючком может иметь разные формы и весовые категории. Вес груза и размер крючка подбирается в зависимости от длины приманки и глубины водоема.

Виды оснастки для спиннинга

Спиннинговых оснасток существует несколько:

  1. Соединение приманки с вертлюжком напрямую.
  2. Приманка с вертлюжком соединяется стальным или другим прочным поводком, который не смогут прокусить острые зубы хищника.
  3. Сбирулино позволяет забрасывать легкие приманки, так как представляет собой тяжелый поплавок.
  4. Дроп-шот является определенным видом оснастки, с помощью которой рыбалка происходит с крутого берега или лодки.
  5. Отводной поводок используется для приманивания и ловли хищника в придонной зоне.

Снасти для спиннинга с блесной:

  • длина удилища будет зависеть от условий ловли, а строй лучше выбрать средний;
  • плетеный шнур толщиной 0,1–0,2 мм или монофильная леска с диаметром 0,25–0, 3 мм;
  • размер безынерционной катушки – до 3 тысяч;
  • обязательно использование поводка, особенно если охота будет на зубастого хищника.

Если спиннинг с кормушкой, то снасти подбираются следующие:

  • для водоемов без течения тестовая нагрузка удилища может быть от 40 до 60 г, для быстрых рек от 100 до 1400;
  • можно использовать обычную леску или шнур, толщина которых зависит от размера добычи;
  • катушка может быть инерционной или безынерционной, но обязательно должна вмещать не менее 100 метров лески;
  • обязательное использование поводков с карабином;
  • кормушка является одновременно приманкой и грузилом;
  • сигнализатор поклевки в виде колокольчика днем и светлячка ночью.

Правила использования спиннинга

Собранный спиннинг перед забросом следует проверить еще раз и убедиться, что все части оснастки между собой хорошо соединены. Теперь можно забрасывать приманку, придерживая указательным пальцем леску и одновременно другой рукой убирая на катушке сдерживающую дугу. После этого удилище заносится назад и резко выбрасывается вперед по направлению к месту, где может быть рыба. При этом палец убирается и лека отпускается. Заброс можно делать и по-другому, так как техника у каждого своя.

После заброса с помощью спиннинга делается проводка приманки по течению или против него. Если заброс будет производиться с берега, то чтобы блесну не относило в сторону, удилище опускается ближе к воде. Если ловля хищника производится с лодки, а поток движется навстречу, то нужно делать так, чтобы приманка плыла быстрее воды. В предполагаемых зонах обитания хищных рыб блеснами и воблерами необходимо проводить более тщательно.

Обитают хищники в основном у обрывистых берегов, мысов, затонувших бревен, крупных подводных камней. Правильно собрав спиннинг с качественной снастью, обнаружив место обитания рыбы и тщательно проведя проводку, домой вы точно вернетесь с добычей.

som.rybalkanasha.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
