выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

Комплексный чертеж обычной лодки

Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.

Достоинства фанерных листов:

  1. Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина.
  2. Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж.
  3. Небольшие затраты при покупке необходимых материалов, а именно: фанерных плит, специализированного клеевого состава, досок, составов для выполнения грунтовки.

Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.

Чертеж конструкции корпуса (вид сбоку)

Подбор инструментария и материалов

Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.

Список необходимого включает:

  1. Фанерные плиты. Для конструкции подойдет березовая фанера, толщина которой составляет 0,5 см, для изготовления киля и шпангоутов вам понадобятся толстые плиты около 1,2-1,5 см.
  2. Древесину, используемую для установки распорок с внутренним размещением и работы с бортиками, а также сидениями лодки. Лучше всего, если вы купите доски обрезного типа, выполненные из древесины легких пород, например, сосны или ели. Однако каждый из этих материалов имеет свои особенности. Например, ель обладает более высоким показателем водостойкости, чем сосна и при этом ее древесина выглядит более белой, поэтому чаще всего ее используют для изготовления обшивки. Но еловые доски имеют и свои недостатки, они могут расколоться в результате забивания гвоздей.
  3. Материал для шовного скрепления отдельных деталей обшивки. В качестве такого материала используется гибкая тонкая проволока, пластиковые хомуты, капроновая толстая леска и пр.
  4. Клеевой состав, используемый для герметизации швов. Специалисты рекомендуют использовать составы на основе полимерных смол.
  5. Специализированные пропиточные и лаковые составы для защиты древесины.
  6. Стеклоткань, применяемую в качестве защитного материала для швов.
  7. Краситель на водостойкой основе.

Лодка из фанеры

Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.

Инструментарий:

  • пила, предназначенная для работы с деревянными поверхностями;
  • электролобзик и набор полотен для него;
  • шлифовальная машинка;
  • молоток;
  • фиксирующие струбцины для закрепления фанеры в процессе монтажа;
  • лакировочные и окрашивающие составы, а также кисточки для их нанесения.

Начальный этап работы: составление чертежей

Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.

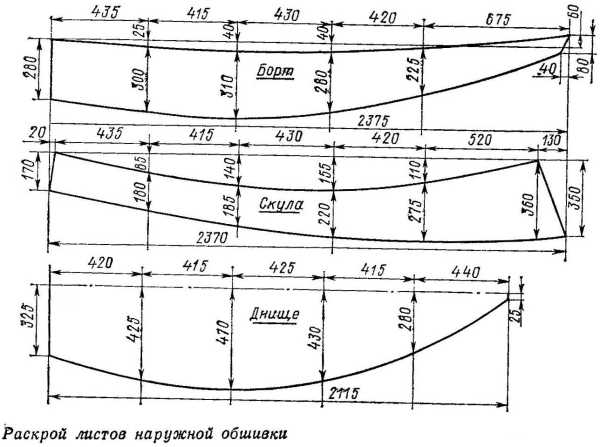

Чертеж для раскроя наружной обшивки

Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.

Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.

Вариант закрепления мотора на обычной лодке

Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме. Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.

Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.

Чертеж моторной лодки

Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.

После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.

На чертеж следует нанести все самые важные параметры лодки:

  • величина изделия;
  • ширина;
  • высота конструкции;
  • форма основных деталей.

Шаблоны для изготовления деталей

Изготовление и сборка: рекомендации

Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.

Технология выполнения:

  • Используя пилу или лобзик, выполните все детали конструкции согласно составленному вами чертежу. Допустимая погрешность в размерах – 1 мм, в противном случае у вас получится нестыковка в деталях при сборке.
  • Детали заднего бортика и шпангоутов склеиваются, чтобы обеспечить конструкции необходимый уровень прочности и толщины. Несмотря на то, что эти элементы после склейки будут иметь большой вес, этот факто не скажется на качестве выполняемой вами конструкции.

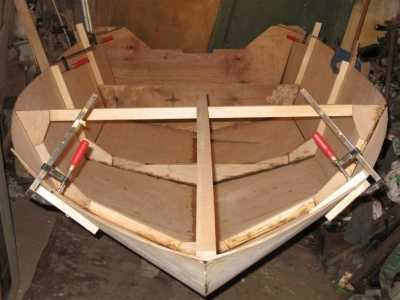

Сборка каркаса на козлах

  • Чтобы соединения, скрепляющие транцы и шпангоуты были очень прочными, вы можете использовать закрепляющие элементы, например саморезы. Очень важно при этом рассчитать их длину: крепежный элемент должен полноценно соединить детали, но при этом не пройти насквозь через них. Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.
  • Для облегчения своей работы изготовьте из брусьев 5х5 см козлы. В процессе монтажа транец удобнее будет поместить на них.
  • Бортики и днище конструкции прикрепляются к транцу так, чтобы на носу они сошлись друг с другом.

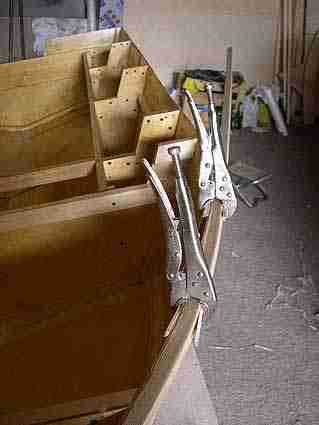

Проклейка деталей

  • Если вы используете не очень толстую фанеру, то все обшивочные детали можно зафиксировать при помощи шовного материала или клеевого состава. В том случае, если вы используете клей краевую часть деталей, где будет находиться зона стыка, необходимо срезать под углом.
  • Следите за тем, чтобы все детали лодки сошлись друг с другом по размеру. Если вам необходимо уменьшить зазор, придется заново разобрать конструкцию и в некоторых местах подрезать шпонгоуты.
  • В тех конструкциях, где предусмотрено наличие мотора транец обязательно проклеивается при помощи стеклоткани и укрепляется за счет закрепления досок, выполненных из древесины твердых сортов.

Процесс окрашивания

По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.

Вконтакте

Facebook

Twitter

Google+

profanera.ru

чертежи выкройки, как сделать самодельную фанерную лодку

Перед любителями рыбной ловли или просто перед людьми, живущими вблизи какого-нибудь водоёма, рано или поздно встаёт вопрос приобретения лодки. Она может обеспечить не только приятные водные прогулки под ласковым солнышком, но и доступность наиболее уловистых мест, где водятся трофейные экземпляры рыб. Купить уже готовую к спуску на воду лодку для многих очень накладно, а вот лодка из фанеры, построенная своими руками, обойдётся в разы дешевле. Да и сам этот процесс, интересный и творческий, доставит массу удовольствия.

Развеем сомнения

После услышанной фразы – лодка из фанеры – некоторые пессимисты покрутят пальцем у виска и скажут, что это абсолютно невозможно. Мол, смастерить из тонкой и прямой фанеры настоящее плавсредство, да ещё такое, чтобы выдерживало не одного человека, – это утопия. На самом деле это вполне возможно. Мало того, можно построить не просто маленькую плоскодонку, но даже настоящую парусную яхту, а если на усиленном транце предусмотрена установка небольшого лодочного моторчика, а на носу сделать кокпит, то получится что-то типа катера. Да что там, катер и получится. И это не рыбацкие байки.

Фанера бывает разная по толщине и прочности. Выпиливать из неё детали в размер и разной конфигурации даже проще, чем из досок. К тому же она достаточно хорошо гнётся, чтобы придать бортам нужную округлость. Современных средств для обеспечения влагостойкости фанерной лодки тоже достаточно. Поэтому для того, кто решил самостоятельно сделать лодку, нужны лишь три вещи: желание, работающая голова и не страшащиеся работы руки. Всё остальное можно легко найти.

Ну а преимущества у фанерной лодки просто неоспоримые:

  • Небольшой вес. Простейшая плоскодонка весит всего 15-20 кг.
  • Качественно сделанная лодка может прослужить очень долго.
  • Есть проекты лодок, которые спокойно выдерживают до 5 человек.
  • Дешевизна.

Приготовления к работам

Задавшись целью самостоятельно построить фанерную лодку, первым делом необходимо подыскать соответствующее помещение, в котором будут производиться все работы. Оно должно быть просторное, сухое, с хорошим освещением. Резкие перепады температур и повышенная влажность исключаются категорически. Всё производство займёт достаточно времени, которое глупо терять летом, когда можно заняться другими делами. Поэтому работы обычно проводятся или зимой, или весной, так что атмосфера в «производственном цеху» играет очень большую роль. Необработанная фанера плохо переносит влажность, а клей и пропитывающие жидкости лучше и качественнее наносятся в тепле. Да и красить готовое изделие тоже лучше в тепле.

Второе необходимое действие – это чертёж. Проблемы с этим возникнуть не должно – в интернете можно найти его буквально за несколько минут. Но даже закупать материал без него не стоит.


Без качественно выполненного чертежа приступать к работам нет никакого смысла

Самодельные лодки из фанеры бываю разные, и необходимо подобрать тот проект, который будет по силам осуществить самостоятельно. Если это первый опыт судостроительства, то лучше всего выбрать проект самой обычной плоскодонки. Несмотря на простоту конструкции, возможности она даёт практически неограниченные. На неё можно и мотор навесить, и даже мачту поставить. А под вёслами она ходит просто замечательно.

Просчитав по чертежу, какого и сколько материала понадобится, можно приступать к его приобретению.

Материал

Напоминать о том, что материал, из которого будет строиться фанерная лодка, должен быть качественным, не стоит. Сама фанера без сучков, клей только от проверенного производителя, пропитывающие жидкости тоже.

Весь список выглядит следующим образом:

  • Листовая фанера 1,5-1,5 м., толщиной 5 мм., марки БС, БК или ФСФ.
  • Несколько досок, лучше дубовых.
  • Стеклоткань.
  • Шпаклёвка.
  • Водостойкий клей.
  • Водостойкая пропитка для дерева или олифа.
  • Водостойкая эмаль или масляная краска.
  • Саморезы.
  • Гвозди.
  • Медная проволока.

При выборе фанеры необходимо внимательно осмотреть края, на предмет сколов и трещин на торцах. Надеяться на то, что можно будет отпилить пару сантиметров не стоит. Всё остальное можно легко и по вполне демократичной цене приобрести в любом строительном или хозяйственном магазине.

Инструмент

У хорошего хозяина, привыкшего самостоятельно производить в доме некие ремонтные работы, набор инструментов уже есть. Даже с лихвой. Непосредственно постройка лодки потребует следующий арсенал:

  • Электролобзик.
  • Элеткрорубанок.
  • Шуруповёрт.
  • Циркулярная пила.
  • Шлифмашинка.
  • Рубанок.
  • Ножовка.
  • Молоток.
  • Плоскогубцы.
  • Отвёртки.
  • Металлическая линейка.
  • Стамеска.
  • Шпатели.
  • Кисти.
  • Струбцины.
  • Набор для черчения.
  • Миллиметровая бумага.
  • Картон.

Приготовив всё по этим двум спискам, можно приступать непосредственно к работе.


Электроинструменты намного облегчат работу

Начинаем чертить

Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.

Алгоритм действий следующий:

  • Чертится осевая линия, делящая днище лодки вдоль.
  • В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
  • На самой осевой линии размечаются точки установки шпангоутов.
  • В этих точках чертятся перпендикуляры под размер шпангоутов.
  • С помощью лекал вычерчивается само днище.
  • Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.

Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.

Первая склейка

Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».


Склейка на «ус» — самое прочное соединение фанерных листов

От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину. А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Начинаем собирать

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.


Вместо медной проволоки можно взять подходящий по диаметру провод

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Вторая склейка

Вернее проклеивание швов между днищем, бортами и транцем с целью не только закрепления деталей, но и обеспечения влагостойкости. Полоса стеклоткани аккуратно укладывается на шов и тщательно промазывается влагостойким клеем. Одним слоем в этом случае не обойтись. Понадобится минимум три. И если первый слой стеклоткани примерно 100 мм., то есть по 50 на каждую сторону, то второй и третий слой должны быть шире. 125-135 мм. будет в самый раз, только каждый последующий слой нужно немного сдвигать – один в сторону днища, другой, наоборот, в сторону борта. Делается это для того, чтобы стеклоткань соприкасалась и приклеивалась непосредственно к фанере. После качественного засыхания клея эта складная прокладка превратится в почти настоящий пластик, а это будет гарантией того, что лодка получилась влагостойкая.

Установка шпангоутов

Шпангоуты устанавливаются строго по месту на клеевую основу и прикручиваются саморезами. После высыхания клея саморезы выкручиваются, а оставленные ими отверстия заполняются тем же клеем. Если вместо саморезов используются гвозди, то в отверстия после их вытаскивания необходимо забить деревянные гвозди и промазать клеем.

Окончательное придание влагостойкости

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.


При оклейке лодки стеклотканью необходимо тщательно следить, чтобы не было пузырей

Читайте также:

Покраска

На этом строительство фанерной лодки можно считать законченным. Какое-то время уйдёт на высыхание, и по большому счёту на ней уже можно плавать. На вёслах, с помощью двигателя, если постарались транец изготовить под мотор, или даже под парусом, если это предусмотрено конструкцией. Она уже полностью водостойкая, но абсолютно не эстетичная. Покраска – вот самый последний этап, и тогда изготовление лодки завершится окончательно.

Здесь два варианта. Или масляная краска – цвет выбирается по вкусу – для рыбалки что-то сливающееся с природой, для прогулок можно поярче. Или водостойкая эмаль, подобранная по тому же принципу. Придётся ещё немного подождать, пока краска или эмаль высохнет – и можно смело отправляться в плавание.

Главное

Перед тем, как самому приступать к постройке фанерной лодки, необходимо понять, что такие самоделки халатного подхода к делу не терпят. Это может сказаться не только на внешнем виде изделия, но и на вашей же безопасности и надёжности. Первое, на что нужно обратить особое внимание, – это помещение, в котором будут проводиться работы. Если было решено построить лодку зимой или ранней весной, то нужно исключить сквозняки и повышенную влажность.

Второе, за чем нужно проследить особо, – это материал и инструменты. Фанеру необходимо подобрать без сучков, клей, краску и олифу только от проверенного производителя. Инструмент должен быть в полном порядке. Электролобзик заправлен пилкой с маленьким размером зубцов.

Если планируется моторная лодка, особое внимание следует обратить на транец. Для его изготовления лучше взять цельную дубовую доску. Склеенная в несколько слоёв фанера тоже подойдёт, но доска будет надёжнее.

Так же строго следует следить за симметричностью днища и одинаковостью бортов. Неправильный загиб одного борта на лодке или на шлюпке, смотря, что строится, приведёт к тому, что она станет рыскать на воде или забирать в одну сторону.

И последнее: торопиться не надо ни в коем случае. Если в инструкции к клею указано, что он должен сохнуть три дня, то к дальнейшим работам нужно приступать только на четвёртый. С краской и олифой действуют те же принципы.

Самостоятельно построить фанерную лодку – задача не из простых. Но и ничего особо сложного в этом нет. Нужно только потратить какое-то время и приложить максимум знаний и умений, которые можно легко почерпнуть и в интернете, и у более знающих людей. Но после завершения этой интересной и творческой работы можно будет смело выезжать на водоём на уникальном плавсредстве, построенном собственными руками.

intellifishing.ru

Самостоятельная постройка яхты Чертежи лодок швертботов каноэ каяка для строительства своими руками Изготовление шверта пера руля Дельные вещи из дерева.Строим яхту!-Все проекты


  На странице собраны все бесплатные проекты лодок, яхт, каноэ и др. плавсредств опубликованные на страницах этого сайта. Для удобства поиска плавсредства сгрупированны в отдельные категории, в зависимости от типа движителя и назначения, с указанием максимальной длины корпуса. Проекты- это, в первую очередь, чертежи (теоретический, конструктивный, отдельных деталей и узлов и т.п.), спецификации, инструкции, описания строительства. Все ссылки открываются в новом окне, что даст Вам возможность одновременно просматривать несколько вариантов.

 Коллекция бесплатных проектов постоянно пополняется. Следите за обновлениями.

  Каноэ, каяк:

Каноэ из одного листа фанеры.

Каноэ из двух листов фанеры.

Каноэ «Головастик»,3.9 м.

Каноэ «Река»,4.8 м.

Просто «Каноэ»,длина 5.5 м.

Каноэ длиной 4.2 м.

Каяк «Laker».

  Лодки для рыбалки (гребные, под ПМ или небольшой парус):

Лодки из одного листа фанеры

Лодка для рыбалки «Плотвичка»,2.73 м.

Прогулочный катер из фанеры, 4.0 м.

Яхтенный «тузик» «Яблочный пирог».

Лодка «Суперкартоп», 3.2 м.

Кулас «Ремез 3000», 2.945 м.

Гребной скиф «Forest Stream», 3.1 м.

Лодка- картоп «Компромисс-2», 3.2 м.

  Парусные лодки:

Швертбот «Оптимист».

Швертбот «Caravela 1,7», 1.7 м.

Швертбот длиной 2,39 м.

Швертбот длиной 2,3 м.

Швертбот «Clown 450», 4.5 м.

Лодки флотилии «Дрэскомб».

Швертбот «Шлюпка Билокси».

Швертбот «Blondies», 2.5 м.

Швертбот «Graefin-10», 3.0 м.

Швертбот «Дельта», 3.2 м.

  Большие парусные лодки, ну прям яхты, что-ли…:

Яхта К-28, 8.5 м.

Яхта «Лиса- 500», 5.0 м.

Крейсерский швертбот «Норд», 5.67 м.

Крейсерский швертбот «Пилигрим 590», 5.9 м.

Яхта «Странник», 4.95 м.

Яхта «Карась 500», 5.0 м.

Пять проектов яхт длиной от 8.28 м до 18.23 м.

  Моторные лодки:

Микромотолодка «Бесенок», 2.8 м.

  Катамараны и др.многокорпусники:

Катамаран из пенополистирола, 3.4 м.

Катамаран, плавучая платформа (понтон) из фанеры.

Пляжный катамаран Hobby Kat.

superengineer.ucoz.ua

самостоятельный монтаж, виды, и нюансы конструкций

Как бы фантастично это ни звучало, но самостоятельная постройка небольшой лодки, может быть выполнена каждым из нас. Отбросим все сомнения на этот счет и, вооружившись инструментами и некоторыми рекомендациями, соберем плавучее средство!

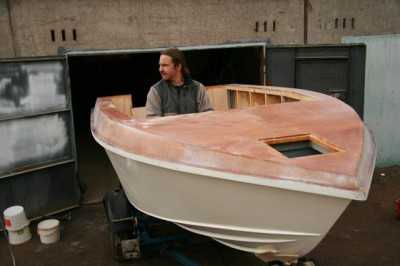

Фото фанерной конструкции лодки

Строим лодку

Конечно, первым делом мы рассматриваем варианты материала и здесь сразу сделаем свой выбор в пользу фанеры. Не будем перечислять преимущества фанерного листа, просто скажем, что потребуется нам ФСФ листы различной толщины. Это влагостойкий материал, который мы обработаем различными средствами в прцессе работы.

Выбор модели

Здесь мы мало чем можем помочь, у каждого любителя прогулок по воде есть свои предпочтения, мы, однако приведем простые параметры плавсредства, которые будут у нас:

  • Длина нашей конструкции составит 3500 мм, переведем в метры для лучшего ориентира – 3,5 метра.
  • 1350 мм – ширина, или 1,35 метра, что вполне подходит для лодки.
  • Высота борта – 50 сантиметров.

Вот на этом варианте мы пока остановимся. Пример лодки

Важно! Рассмотренный вариант является всего лишь одним из многих типов плавательного средства и не означает точного конструирования именно по его лекалам. Выбор типа лодки производится по большому количеству параметров.

Закупка материала

Не зависимо от типа лодки, ее строения и количества посадочных мест, нам потребуются основные материалы, в которых фанера для лодки будет на первом месте.

Итак, по порядку:

  • Фанера ФСФ толщиной в 4 мм. Мы выбираем под оговоренные размеры конструкции габариты листа 1240х2450 мм, и потребуется нам три таких листа.
  • Эпоксидная смола минимум 5 килограммов.
  • Один килограмм отвердителя на выбор.
  • Два-три литра микросфера, это наполнитель для эпоксидной смолы.

Важно! Чтобы облегчить работу, инструкция по использованию эпоксидной смолы может предложить для определения нужного количества материала не весы, а шприцы. Это удобнее, особенно, с учетом самостоятельной работы.

Раскройка

В процессе раскройки нет ничего сложного, мы делаем полностью всю разметку на фанерном листе и приступаем к распилу материала. Кстати, для распила нам необходим будет электролобзик.

Если попробовать сделать распил любым другим инструментом, то это, скорее всего, приведет к:

  1. Неровной линии среза;
  2. Материал будет в сколах.
Пример раскроя

И, несмотря на то, что фанерные лодки, конечно, обрабатываются и красятся, давайте все же проведём распил как надо без дефектов и повреждения материала.

Раскраиваем днище и бортовые элементы. Тут надо понять один важный момент, мы ведем работу самостоятельно, чертеж нам все равно нужно будет либо сделать самим, перелопатив при этом гору литературы, либо заказать, обратившись к специалистам.

По опыту можно сказать, что второй вариант более предпочтительный, если нет у нас самих такого опыта.

Важно! Для того чтобы во время раскроя и распила у нас было временное крепление некоторых элементов, перенос выкройки на фанерную поверхность, приклейка привального бруса и многое другое, можно использовать биндеры по размерам компонентов кроя.

Сборка

Далее нам необходимо обработать рубанком все симметричные элементы нашей конструкции. Для этого можно использовать электрорубанок, и спокойно все сделать. После обработки принимаемся за сверление отверстий, которые помогут нам сшить корпус. Обрабатываем торцы

Отверстия сверлим так, чтобы фанерная лодка была еще и внешне привлекательной, но главное, выдерживаем равный шаг в 100 мм между ними, и ведем просверливание на расстоянии 5 мм от края заготовки.

Сшивка днища может быть произведена капроновой нитью, и для этого есть свои причины:

  • Капроновая нить всегда обладает высокой прочностью.
  • Капрон отлично себя чувствует в воде, не подвержен ни гниению, ни коррозии.
  • После того, как нить пропитается эпоксидной смолой, она будет работать по принципу армирующего элемента.

Теперь, когда элементы днища сшиты, пора их проклеить, и для этого нужен импровизированный стапель. Склеивая детали фанерной лодки между собой, не забываем, что нам нужно вывести галтель, и можно это очень просто сделать, используя пластиковую ложку. Смола постепенно схватывается и принимает нужную форму, пока мы строим лодку из фанеры.

Пример сшивки

Изготовление деталей

Нарезаем полосы стекловолокна и подготавливаем их для проклейки швов. Пока не приступаем к проклейке, нам нужен транец. Это будет нижней частью кормы, на которую мы сможем вешать мотор. У нас будет и моторная и гребная лодка из фанеры — как захотим на ней ходить, так и пойдем, но транец все же выпилим.

Для изготовления транца нам потребуется лист плотной и толстой фанеры, выберем 10 мм, разметим все и также электролобзиком все выпиливаем.

Далее приступаем к проклейке швов. Для этого стеклоткань пропитываем эпоксидной смолой, а поверхность под поклейку грунтуем.

Следующим этапом идет сборка бортов, которые сшиваются так же капроновой нитью, здесь нам потребуется помощь, чтобы все точно присоединить, прижать и сшить, фанерный лист будет изогнут и для этого потребуется некоторое усилие. Сборка борта

При готовых элементах борта и днища вшиваем транец, его клеим на эпоксидную смолу. Далее проклеиваем своими руками все швы стеклотканью. Уделяем этому процессу большое внимание, швы у нас должны получиться аккуратными и полностью проклеенными, иначе лодка будет давать течь.

Шпангоуты

Следующим шагом будет изготовление сплошных шпангоутов — это своеобразные ребра жесткости, которые мы выпиливаем из фанерного листа минимум в 6 мм толщиной. На готовые и вставленные шпангоуты устанавливаем банки.

Шпангоутов у нас получилось 4 штуки, как раз с шагом в 70- 80 см можно их крепить, это придаст и конструкции прочность и нам удобно будет здесь расположиться.

Далее важная часть – привальный брус, который мы вначале изготавливаем из двух брусьев. Он должен будет обеспечить дополнительную жёсткость бортам конструкции. У нас он находится по линии борта, а значит, банки и шпангоуты к нему отношения иметь не будут. Устанавливаем шпангоуты

Совет! Это в нашем проекте так, но можно пустить привальный брус и по внутреннему периметру конструкции и положить на него банки, заодно соединив с ним шпангоуты. Это еще больше придаст прочности всему средству.

Если когда-то проходил ремонт, в котором использовались струбцины, хорошо, будет легче работать, если нет — не проблема, используем их по контрольным точкам, чтобы прижать привальный брус, заодно можно и биндерами «обложить» брус в пространстве между струбцинами.

Кстати, мы можем и картоп изготовить, благо есть проекты и расчёты и по этому типу мотолодки, к тому же мы предусмотрели место и для мотора.

Следующим шагом вшиваем передний шпангоут. Здесь сделаем небольшое отступление. Дело в том, что до сих пор мы установили шпангоуту цельные, а этот у нас будет из остатков фанеры, и мы его сделаем похожим на очертание ребра жёсткости с большим отверстием посредине.

Так как он будет накрыт палубой, то у нас получится закрытое пространство, которое мы можем использовать для хранения различных вещей. Палуба изготавливается так же из остатков фанеры и мы задумаем ее сделать на 50-80 см в длину, в общем, здесь нет обязательного условия, главное, чтобы было удобно. Импровизированная палуба

Если бы у нас была лодка из одного листа фанеры, она бы потребовала работы не меньше, но и масштаб совсем другой.

Это сказано к тому, что мы практически использовали все материалы уже, а теперь определим, что было нужно именно от фанеры:

  • Три листа толщиной в 4 мм, естественно речь о влагостойкой фанере.
  • Один лист толщиной в 10 мм, его можно покупать в наименьшем размере, он пойдет на изготовление транца.
  • Один лист фанеры толщиной в 6 мм. Его нужно будет рассчитать по количеству шпангоутов и банок.
  • И сюда же добавим минимальный по размеру лист толщиной в 24-25 мм, он нам потребуется для усиления некоторых частей коснтсрукции.

В принципе, при наличии заранее подготовленного проекта и всех расчетов, закупка материала может вестись поэтапно, от шага к шагу в процессе изготовления лодки, все равно иначе мы никак не можем вести работу.

Внутренняя работа

Помимо шпангоутов и банок, нужно будет внутри по периметру вклеить внутренние части привального бруса, все это придает жесткости и прочности. Вместе с этим проводим работы по усилению транца. Для этого можно еще и шурупы использовать, которыми мы стягиваем приклееные к транцу куски фанеры. Привальный брус

Еще раз проверяем крепление банок, и если оно нас устраивает, оставляем все без изменений. Кстати, привальный брус мы можем укрепить практически по ватерлинии, лодка у нас подойдет для мелководья и для глубоководных рек и озер, так что ватерлиния будет располагаться на удобной высоте.

Отделка

Здесь нам снова потребуется помощь, конструкцию придется перевернуть, чтобы заняться работой с внешней стороной днища.

Устанавливаем лодку днищем вверх и начинаем работу по оклейке всех швов. Для этого снова используем стекловолокно и эпоксидную смолу. Вообще, здесь можно стеклоткань сложить в два слоя.

Пока все высыхает, мы удаляем шурупы из транца, там уже все стянулось и полностью склеилось. Ставим дрель на реверс и выкручиваем шурупы, а отверстия забиваем либо мебельными мини чопиками, либо заделываем шпаклевкой по дереву.

Обрабатываем швы, снимая лишнюю смолу, и приступаем к установке днищевых и бортовых реданов. Это должны быть планки, толщиной в 20 мм и шириной в 40 мм. Причем по бору мы их пускаем по ширине, а на дно устанавливаем на ребро ближе к носу, естественно, срезая их под углом. Реданы крепим на эпоксидную смолу, а изнутри вкручиваем в них шурупы по дереву.

Заключение

Итак, на этом тема, как построить лодку из фанеры практически заканчивается, ведь нам остается только полностью обработать лодку снаружи эпоксидной смолой и покрасить в цвет, который мы, собственно говоря, и выберем. А после того, как все высохнет, можно начинать испытания! Отделка

Можно еще сказать, что после постройки такого плавсредства, стоит попробовать замахнуться на еще более интересную конструкцию, а это уже складная лодка из фанеры, которая строится точно по такому же принципу. Исключением здесь является то, что ее можно разобрать на две или три части, а соединяется она по шпангоутам.

Вывод

Судя по изложенному выше материалу, постройка лодки может пройти достаточно успешно, что не странно, если есть точные чертежи и выдержаны основные требования к проектированию. Поэтому еще раз уточним, что строить необходимо по готовому проекту.

И конечно, нельзя не отметить несказанно низкую стоимость конструкции, ведь цена включает проект и материалы, а все остальное, это наша работа! И вести мы ее можем без спешки, уделяя максимум внимания деталям и элементам.

В результате – отличная лодка, которая может прослужить долгие годы! А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также что такое авиационная фанера и для чего она применяется).

fanera-info.ru

руководство сборки и необходимые материалы (фото и видео)

  • Дата: 26-08-2015
  • Просмотров: 630
  • Рейтинг: 25

Каждый из нас хотя бы раз рвался на природу, чтобы провести отпуск или выходные за городом неподалеку от воды. Когда человека окружают такие условия, невольно хочется выйти в открытое море, чтобы порыбачить или просто поплавать. Но далеко не каждый в состоянии позволить себе дорогостоящий катер или каяк. Средняя цена на средство передвижения по воде составляет около 35 тыс. р. В этом случае незаменимой вещью станет лодка из фанеры, которую можно соорудить самостоятельно, если приложить определенные усилия.

Конструкция фанерной самодельной лодки: А — борт, Б — корма, В — распорка, Г — сиденья, Д — палуба, Е — бруски для сиденья, Ж — рейка решетки, З — брусок для палубы, И — весло (заготовка), К — ручка.

Процедура постройки лодки является сложным процессом, который потребует большой затраты сил и времени. Но зато вам удастся сэкономить денежные средства, уже не говоря о том, что вы приобретете незаменимый опыт в сооружении плавательного средства передвижения. Ниже детально рассматривается, как сделать лодку из фанеры своими руками.

Чертеж

В первую очередь потребуется найти наиболее подходящую схему чертежа лодки. Плавательное средство из фанеры бывает самых разных размеров, к тому же оно отличается сложностью конструкции. После подбора подходящего чертежа потребуется перенести каждую деталь на бумагу в реальном размере. В чертеже имеется информация о величине, ширине, высоте и форме всех элементов, которые в дальнейшем нужно перерисовать на лист фанеры. Стоит отнестись к этой процедуре со всей ответственностью, поскольку именно от нее зависит правильность будущей конструкции.

Рисунок 1. Форма корпуса лодки из фанеры.

На текущий момент самым распространенным проектом является американская фанерная лодка Stitch and glue, схема которой продается в реальных размерах. Это существенно облегчает процедуру перерисовки всех элементов на фанерный лист. На рис.1 приводится форма корпуса такой лодки.

Покрой фанерной лодки такой разновидности предназначается на покупку бумажного варианта лекала со всеми элементами в реальных размерах. Если отсутствует возможность приобретения готового чертежа, вы можете перенести схему эскизов на бумагу самостоятельно. Обычно в проектах указываются все нужные данные о размерах и величине деталей будущей лодки.

На рис.2 отображен «Дрэскомб» на основе фанеры, а на рис.3 можно рассмотреть чертеж моторной лодки «Аралия».

Вернуться к оглавлению

Материалы для сооружения

Перед тем как приступить к постройке лодки, необходимо подобрать подходящий материал. В данном случае это фанера, но она тоже делится на несколько разновидностей.

Для сооружения лодки наиболее подходящим типом материала будет бакелитовая фанера, толщина листа которой не превышает 4-5 мм. Ее также называют водной или морской. Эта разновидность фанеры отличается высокой прочностью и устойчивостью к влаге.

Рисунок 2. Схема устройства лодки «Дрэскомб» на основе фанеры.

При этом потребуется подобрать клеевую смесь, которая содержит спирторастворимую консистенцию. Поскольку бакелитовая фанера производится исключительно из лиственных деревьев, в качестве материала вам потребуется подобрать продукцию из березы.

Листы материала обязательно должны быть элитного качества или первосортными. Низкокачественная фанера обычно имеет повсеместные изъяны, наличие которых является недопустимым, поскольку это плохо отражается на герметичности и прочности плавательного средства. Размеры фанерных листов необходимо подбирать, основываясь на готовом покрое. Рекомендуется предусматривать только цельные детали, так как это упростит процесс сборки лодки и сэкономит вам много времени.

Стоит обратить внимание, что бакелитовый материал является самым тяжеловесным среди всех разновидностей фанеры. Лист такого материала быстро тонет. Но любая лодка имеет особую конструкцию с учетом водоизмещения, это помогает ей удерживаться на воде. Поэтому грамотная сборка плавательного средства устранит этот недостаток. Главное — соблюдать точность при расчетах.

Вернуться к оглавлению

Стекловолокно

Рисунок 3. Чертеж моторной лодки «Аралия».

Проектируя любое плавательное средство, принято обшивать его специальным защитным слоем ткани на основе стекловолокна. Случай с лодкой из фанеры не является исключением. Стекловолоконная ткань продается в компактно завернутом рулоне, поскольку ее структура имеет достаточно гибкую основу. Материал из стекловолокна, который упаковывается в пачку, чаще всего имеет повсеместную неравномерность и множество сгибов. Это сильно отразится на работе в процессе оклеивания лодочной конструкции.

Вернуться к оглавлению

Выбор клея

Нет необходимости замешивать специальную клеевую смесь, подойдет обычный эпоксидный клей на основе двух компонентов. С его помощью потребуется тщательно проклеить все стыки, а затем нанести на все остальное покрытие корпуса с внешней и внутренней стороны. Клей должен быть хорошего качества, поскольку от этого зависит надежность конструкции. Кроме того, готовый каяк будет иметь привлекательный вид, так как прозрачная консистенция не сильно испортит натуральный цвет бакелитовой фанеры.

Таблица сборки каркаса лодки и обшивка его фанерой.

Помимо такого клея, можно также воспользоваться эпоксидной смолой, имеющей свойство затвердевать. Смола бывает как российского производства, так и импортного. Продукция импортного производства считается самой высококачественной, в ней содержатся специальные добавки, повышающие устойчивость. Вместе с тем импортный товар распространяется в различных видах упаковок, поэтому у вас не будет проблем с покупкой лишнего количества смолы. Единственным недостатком является завышенная стоимость, но стоит учитывать, что для лодки из фанеры нельзя использовать дешевый и некачественный товар.

Российские аналоги эпоксидной смолы с отвердителем продаются в громоздких упаковках объемом 50 кг. При этом меньшая по размеру тара не превышает 250 г, это создает определенные неудобства при покупке. Даже если вам удастся договориться купить нужное количество, качество смолы не будет соответствовать требуемым стандартам при сборке лодки. Эпоксидный клей отечественного производства имеет схожие недостатки, его использование может сильно повлиять на внешность будущего плавательного средства. По этой причине приобретение отечественных аналогов не рекомендуется.

Вернуться к оглавлению

Сборка

Итак, для сооружения плавательного средства понадобятся следующие инструменты и принадлежности:

Схема размеров лодки из фанеры.

  • бакелитовая фанера высокого качества;
  • стеклоткань;
  • эпоксидная смола или клей;
  • готовые чертежи будущей лодки в натуральную величину;
  • ручной лобзик и шило/карандаш;
  • полиэтиленовые кресты и проволока;
  • деревянные рейки;
  • шлифовальная машинка;
  • набор столярных инструментов.

В первую очередь нужно перерисовать чертеж будущей лодки на листы фанеры. Купив или начертив вручную покрой, потребуется наложить его на лист и аккуратно обвести карандашом, после чего можно приступать к распиливанию. Помимо карандаша, можно воспользоваться обычным шилом.

На основе сделанной разметки производится выпиливание всех нужных элементов. Сделать это можно при помощи ручного лобзика.

Электролобзик использовать не рекомендуется, фанерный лист является довольно тонким материалом, поэтому его нужно обрабатывать очень осторожно.

Не спешите выбрасывать опилки и излишки в мусор, в последующем они понадобятся для заполнения стыков, которые нужно будет проклеивать эпоксидной смолой.

Схема сборки на верстаке: 1 — подставки 2 — шпангоуты; 3 — брус килевой; 4 — киль; 5 — форштевень.

По завершении распиливания начинайте сборку. Прежде всего нужно сконструировать донную часть, а затем собрать боковые части. После этого весь корпус необходимо обтянуть проволокой, но сначала потребуется разместить кормовую и носовую перекладины, чтобы лодка приобрела правильную форму. Для упрощения процесса обтягивания необходимо разместить полиэтиленовые кресты вдоль стыков лодки, которые впоследствии будут закреплены проволокой.

Закрепленные кресты оклеиваются при помощи эпоксидной смолы. В процессе нанесения смолы на стыки обязательно подсыпьте в смесь опилки фанеры. Это поможет придать стыкам равномерность, поскольку смола не просядет после высыхания. Вместе с тем нужно обработать лодку стекловолоконным материалом изнутри, полностью пропитав полотно клейкой смесью.

После того как смола обсохнет, поверхность корпуса нужно обработать при помощи шлифовальной машинки. Полиэтиленовые кресты потребуется снять и подровнять в местах их крепления. Затем можно покрыть корпус лодки стекловолокном.

Способ обшивки каркаса лодки: 1 — подставка; 2 — шпангоут; 3 — борта; 4 — транец; 5 — обшивка; 6 — стрингер скуловой.

Наружная палуба конструируется из деревянных реек, их величина обозначена в мануале к чертежам. Рейки можно закреплять при помощи клеевого пистолета. По завершении сборки палубное покрытие оклеивается стекловолокном и обрабатывается эпоксидным клеем. Как только клей обсохнет, можно обработать стекловолокном внутреннюю часть палубы.

Поскольку лучше всего обрабатывать палубу непосредственно в полевых условиях, нужно оклеить кромки корпуса малярным скотчем. Это предотвратит преждевременное склеивание обеих частей.

Прежде чем склеить палубу и корпус, нужно установить пяточные опоры. Это можно сделать путем соединения нужных элементов к корпусу изнутри. Для начала необходимо обработать детали смолой с опилками. Теперь приступайте к оклеиванию внешней части стыков, которые нужно будет отшлифовать после того, как они обсохнут. В завершение осуществляется сборка кокпита. Для этого можно использовать фанерные излишки.

Данное руководство рассчитано на людей без особых знаний и навыков. Поэтому, если у вас есть в наличии готовый чертеж, сборка плавательного средства на основе фанеры не создаст никаких сложностей. Стоит знать, что чертежи обойдутся недешево, а найти их в свободном доступе за низкую цену — достаточно сложная задача.

Несмотря на определенные денежные затраты, вы все равно сэкономите большую часть средств, чем при покупке готовой лодки. Кроме того, при появлении неисправностей ремонт может быть осуществлен самостоятельно.


moyafanera.ru

Как сделать самодельный катер из фанеры: проекты, чертежи и видео

Любое плавательное средство, будь то плоская лодка, катер или яхта, дает некоторое ощущение свободы, которое теперь доступно многим. Казалось бы, совсем недавно самодельные катера из фанеры только взошли на свой пик популярности, однако с тех пор уже появилось масса способов выполнения таких конструкций и методов обработки фанерных изделий.

Поскольку предполагаемая конструкция будет маломерной, постройка катера из фанеры не вызовет никаких затруднений. Достаточно лишь запастись материалами и инструментами, а также произвести соответствующие расчеты.

Модель «Джерси 40»

Описание необходимых материалов и инструментария

Преимущества такого материала, как фанера перечислять не стоит, поскольку многие уже наверняка столкнулись с достоинствами фанерных изделий.

Обратите внимание! Проекты катеров из фанеры выполняются из материала марки ФСФ. Толщина используемых листов варьируется в пределах 0,5-1,5 см в зависимости от назначения детали конструкции, которая из них будет выполняться.

Модель «Север 520»

Фанерные изделия марки ФСФ отличаются высоким уровнем устойчивости к воздействию влажности. Тем не менее, в процессе работы ваш каютный катер из фанеры будет дополнительно обрабатываться, и не единожды. Уделяйте особое внимание качеству материала при его закупке. Поверхность фанерных листов должна быть полностью лишена каких-либо дефектов, повреждений в виде трещинок и сколов, а также расслоений и всевозможных сучков, которые часто встречаются на древесине. Этот момент крайне важен, поскольку от качественного уровня материала зависит конечный результат вашей работы, а также надежность самой конструкции.

Специалисты, которым уже приходилось сталкиваться с такой задачей, как выполнение катера из фанеры, скажут, что работать с большим листом гораздо удобнее и комфортнее, а, следовательно, и быстрее. Поэтому отдавайте предпочтение крупноформатным фанерным изделиям.

Вспомогательные материалы:

  1. Обрезная оструганная древесина, которая понадобится для обустройства сидений, внутренних распоров и бортиков. Чтобы выполнить функциональный катер из фанеры, отдавайте предпочтение легким породам древесины.
  2. Хомут из пластика или тонкая проволока, которые будут использоваться в качестве шовного материала для соединения между собой различных деталей, принадлежащих к обшивке катера. Можно использовать леску из капрона, но в таком случае она должна иметь приличную толщину.
  3. Клеевой состав для герметизации швов, образующихся в местах стыков деталей. Лучше всего использовать смеси на основе полимерных смол.

Конечно, люди, знающие как построить катер из фанеры, могут дополнить этот список и другими материалами. Но в данном случае приведен пример минимального набора дополнительных материалов. Чаще всего в качестве дополнений используются всевозможные лакирующие составы, а также специализированные пропитки, которые предотвращают гниение и разбухание конструкции, которая долго контактирует с водой.

Кроме этого, для оклеивания швов между деталями, вам может понадобиться такой материал, как стеклоткань, которую можно заменить ее аналогом – стеклопластиком.

Стеклоткань для оклейки

И конечно же, не стоит забывать о внешней эстетике вашего изделия. Для этого подойдет и краска, которая позволит вам скрыть все швы и добиться необходимого цвета.

Набор инструмента стандартен практически в каждом из случаев:

  • электрический или ручной лобзик;
  • набор полотен различного размера, прилагаемых к лобзику;
  • пила, предназначенная для работы с древесиной;
  • шлифовальная машинка;
  • пассатижи;
  • кисти различного назначения: для нанесения лака, окрашивания, нанесения пропиток;
  • молоток;
  • стамеска.

Что касается размеров, которые может иметь катер из фанеры, чертежи конструкции могут быть самыми разнообразными, поэтому вряд ли можно посоветовать что-то конкретное.

Чертеж модели «Север 520» (с размерами)

Однако вы можете остановиться на стандартных размерах:

  • общая длинная конструкции – 3,5 м;
  • ширина катера – 1,35 м;
  • высота бортов – 0,5 м.

Раскройка деталей и практические советы

Подобрав подходящий чертеж конструкции необходимо перенести все детали на фанеру, после чего выполняется распил листа согласно этой разметке. Для выполнения этой задачи вам необходим электрический лобзик, поскольку другие инструменты могут повредить материал, а линия среза получится неровной, со сколами.

Общий чертеж

Поскольку в нашем случае выполняется катер, то его транец обязательно следует оклеить дополнительным слоем стеклоткани и по возможности усилить его конструкцию. Для этого вы можете использовать доски, выполненные из древесины твердых пород. Кроме этого в усилении креплений вас помогут саморезы.

Обратите внимание! Если вы еще не до конца разобрались, как сделать катер из фанеры, последуйте совету профессионалов: этап проектирования и расчета грузоподъемности очень важен, ведь ошибившись с основными параметрами судна, результат вашей работы вряд ли можно будет назвать функциональным.

Что касается практических рекомендаций, то перед сборкой все элементы конструкции следует доработать при помощи рубанка. Предпочтительнее всего будет использовать электрический инструмент. После этого нужно выполнить соответствующие отверстия, которые будут использоваться впоследствии, когда вы будете сшивать воедино корпус катера.

Чтобы облегчить установку транца, вы можете использовать специальные козлы, которые нетрудно соорудить самостоятельно. После чего закрепляется днище, затем бортовые части катера.

Сборка каркасной части

Обратите внимание! Эти детали обязательно сводятся к носовой части. Не забывайте сверять расположение и симметрию.

Детали обшивки и сам обшивочный материал может быть закреплен двумя различными способами. В первом случае это может быть шовный материал, во втором случае можно использовать специальный клеевой состав. В процессе этого вам придется вручную выставлять встык края фанеры, добиваясь при этом определенного угла.

Необходимо постоянно отслеживать соответствие размеров, иначе в результате у вас может образоваться большой зазор между деталями, для устранения которого придется не только урезать шпангоуты, но и разбирать всю конструкцию.

Шпангоуты – реброобразные детали, за счет которых достигается необходимый уровень жесткости каркаса вашего катера. Эти детали выкраиваются из фанерных листов толщиной в 6 мм и устанавливаются с шагом в 0,8 м. В конечном итоге у вас должно получиться 4 шт.

Нельзя недооценивать важность такой детали, как привальный брус, располагаемый по линии бортов. Он может иметь внешнее или внутреннее размещение. Если вы запаслись струбцинами, то эти приспособления смогут оказать вам неоценимую помощь и значительно упростить работу. Если же вы не располагаете достаточным количеством струбцин, желательно в процессе прижатия привального бруса зафиксировать ими хотя бы контрольные точки. Не лишним будет применения биндеров, которые можно разместить между струбцинами.

Закрепление внутренних элементов

После выполнения вышеуказанных работ можно приступать к установке шпангоута. Если вы не боитесь рисковать и имеете в своем распоряжении фрагменты остатков фанеры, эту деталь можно сделать не цельной. Главное не забыть при этом, сформировать посредине шпангоута отверстие.

Если вы накроете эту зону палубой, то в результате сможете получить небольшую закрытую площадь, которую можно использовать в качестве хранилища для вещей. На изготовление палубы также можно пустить остатки фанеры.

Катер на завершающей стадии сборки

Если вы хотите более подробно узнать, как выполняется катер из фанеры, видео обзор, представленный ниже, поможет вам разобраться во всех тонкостях этого процесса.

Проведение внутренних и клеевых работ

Для проведения клеевых работ вам понадобится приготовить смесь, состоящую из эпоксидной смолы и аэросила, смешанных в равных пропорциях. Угловые зоны днища, транца и бортов следует усилить при помощи деревянных галтель или же уголков.

Проклейка лент стеклоткани осуществляется на зоны внутренних швов, с использованием приготовленной ранее смеси. Их же используют и при фиксации шпангоутов.

Катер на стадии окрашивания

В завершение клеевых работ монтируется настил днища, сиденья, уключины и другие детали, которые могут быть предусмотрены в вашем проекте судна.

После чего конструкция оставляется на просушку, а затем выполняются все внешние работы по зачистке и оклейке швов стекловолокном.

Чтобы качественно выполнить окраску следует:

  • выполнить процедуру обезжиривания поверхности;
  • покрыть материал специальным составом;
  • нанести шпаклевку, чтобы устранить все погрешности, если таковые имеются;
  • нанести слой грунтовки.

Красящий состав может быть абсолютно любым, но предпочтительнее всего использовать пигментный краситель, предназначенный для работы с древесиной. Использование кистей вместо краскопульта улучшит результат окрашивания.

Вконтакте

Facebook

Twitter

Google+

profanera.ru

Чертежи моторной лодки из фанеры

Чертежи моторной лодки из фанеры вместимостью до семи человек.

В основу разрабатываемого проекта, взята статья из журнала «Катера и Яхты» № 1, 2009 год, где подробно описана конструкция лодки «Север 520», ее технические и эксплуатационные характеристики.

Эскиз теоретического чертежа представленного проекта.

Для создания чертежей конструкции, использовалось 3D моделирование с высокой детализацией сборочных единиц.
Ее первоначальные чертежи, представлены в статье сайта Чертежи лодок из фанеры.

Перейдем к рассмотрению внесенных изменений, изображенных на рисунке.

  1. Изменена геометрия шпангоутов №№ 3, 4, добавлено усиление бимса.
  2. Усилен корпус лодки за счет реек, которые одновременно являются опорами:

    • пайол
    • настила кровати
    • настила дивана
    • настилов кресел
    • обвязкой стенок отсеков и рундуков

  3. Упрощена конструкция рецесса (моторной ниши).
  4. В торцевых стенках рецесса, можно предусмотреть герметичные дверцы, что позволит размещать длинномерные предметы между бортом и зашивкой кокпита, в сквозных отверстиях, проделанных в шпангоутах №№ 5, 6, 7, 8.
  5. Изменена форма иллюминатора и уменьшена его площадь.
  6. Разработана конструкция ветрового стекла и простой способ его крепления.
  7. Изменена конструкция зашивки комингса.
  8. Блоки непотопляемости расположены вдоль дна корпуса лодки.

Для лучшего восприятия и понимания конструкции, представлены фотографии

Скелет лодки.

Корпус лодки.

Вид сзади в аксонометрии.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
