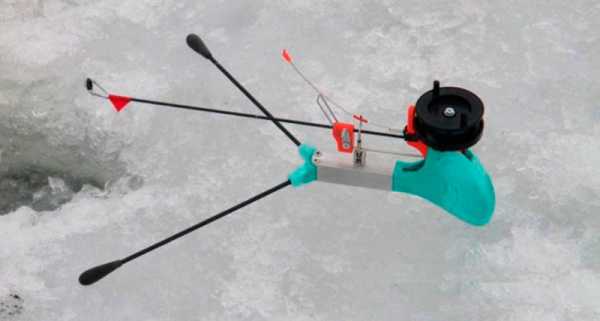

Самоподсекающая зимняя удочка для рыбалки своими руками

Самоподсекающая зимняя удочка одно из действенных изобретений рыболовов, способное обеспечить не только высокую результативность поклёвки, но и высвободить так необходимое на рыбалке дополнительное время для любого другого вида деятельности, направленной на поиск рыбы, подготовку иного оснащения и одновременного ведения ловли на несколько снастей. Так уж получается, что рыбалка не всегда балует рыболова стабильным клёвом, тем более в зимнее время. Приходится вести интенсивный поиск рыбы по облавливаемым акваториям, экспериментировать с насадками и различными видами прикормок. Как правило, все эти мероприятия требуют времени, а следовательно, и отдельного внимания рыболова.

Самоподсекатель упрощает задачу, не требуя участия рыболова в реализации возникшей поклёвки. Специально сконструированное устройство отреагирует на любые прикосновения трофея к наживке с большой долей реализации такого шанса. О нюансах сборки самоподсекающейся зимней удочки своими руками и принципах её действия будет представленная далее вниманию читателя наша информационная статья.

Достоинства и недостатки устройства

Основным достоинством любого типа конструкции самоподсекателя является автоматизм его работы после взведения механизма. Участие рыболова в ловле рыбы ограничивается лишь наличием приспособления, выбором и насадкой на крючок снасти наживки и установки удилища в рабочее положение в перспективном месте ловли. После этих действий у рыболова появляется свободное время, которое он может тратить на работу с другой снастью или же на разведку более подходящих для лова мест. Ещё одним из достоинств снасти является тот факт, что после засечки рыбы ввиду своих конструктивных особенностей трофей не утянет удилище в лунку, а будет удерживаться на крючке до обнаружения сработки и вываживания. Таким образом, рыболов не только реализует поклёвку, но и сохраняет пойманную рыбу.

К недостаткам относят сложность устройства конструкции самоподсекателя, что требует определённого навыка и умений, а также определённые трудности настройки и отладки корректной работы автоматизированной снасти. Настройку работы механизма подсекателя делают исходя из планируемого габарита улова, что не всегда возможно предугадать, вследствие чего можно терять более мелкую рыбу от разрыва губы, а при лове крупной терять насадки в результате их объедания мелкой рыбой без сработки механизма, настроенного на более чувствительные прикосновения.

Принцип действия и конструкция самоподсекателя

Принцип действия основного механизма базируется на создании фиксируемой силы от натяжения специального приспособления, которое при срабатывании строжка, происходящего в результате возникновения избыточных напряжений вызванных взятием рыбой наживки, включается в работу и крючком засекает трофей. В зависимости от конструкции удочки сила натяжения возникает посредством избыточного растягивания пружины или же авиационной резинки, называемой в привычной аббревиатуре моделька.

Основными элементами оснастки самоподсекающего зимнего удилища являются:

  • рукоятка;
  • резинка;
  • желобок для куркового стержня;
  • петелька для закрепления капроновой нити;
  • капроновая нить;
  • пружина, предпочтительно из стального проволочного проката;
  • петелька для монтажа куркового стержня и протягивания мононити от катушки к кивку;
  • удильник;
  • спусковой курок;
  • выдвижной кивок;
  • основание кивка;
  • мононить;
  • тренога для фиксации удилища в ручном режиме;
  • инерционная катушка с тормозом;
  • желобок под пружину;
  • курковый стержень.

Для каких целей нужна

По большей мере изготовление подсекателей востребовано в период глухозимья, когда наступают времена депрессивного клёва и низкой активности рыбы. Зачастую для положительных результатов на рыбалках требуется достаточно большой объём проверки перспективных в данный момент приманок и поиска стоянок рыбы, где она проявляет пищевую активность. При таких условиях ловли рыболов оставляет в выбранных точках охоты приспособления, с возможностями самостоятельной подсечки рыбы, спокойно производя дальнейшие исследования акватории.

На анализе результатов сработки удилищ, а результаты сработки снасти несомненно будут, если случится подход рыбы, можно сделать выводы о характере питания рыбы, её виде и разновидности применяемой наживки. Поэтому приобрести или сделать зимнюю удочку такого принципа работы стоит из-за возникновения возможностей комфортного ведения поиска рыбы без боязни упустить трофей, подошедший в заранее выбранное перспективное место или же в предварительно закормленную точку.

Типы самоподсекателей

В результате практического применения и совершенствования механизма на сегодняшний день выделяют три основных типа самоподсекателей. На основании принципа этих конструкций создана подавляющая масса зимних удилищ сомоподсекающегося типа.

  1. наиболее прост чертеж приспособления, основанный на принципе работы мышеловки, когда механизм в виде спускового рычага собирается на деревянной дощечке, а сработка происходит за счёт работы взведённого спускового крючка.
  2. рычажный подсекатель в основе которого заложена сработка кивка под воздействием избыточного натяжения стальной пружины, более сложный по устройству конструктив, но считается наиболее тонким и чувствительным инструментом к разным по величине своей силы поклёвкам.
  3. подсекатель рычажного типа с применением в качестве срабатывания механизма энергии от сжатия резинки, отличается несложностью по сравнению с пружинным приспособлением и менее затратен в производстве.

Важно! По какому бы типу ни был собран самоподсекающий механизм, основной и конечной его целью является сработка кивка тянущего леску с крючком к поверхности водоёма.

Именно в момент этой потяжки, леска с крючком засекает пробующую наживку рыбу и удерживает её до прихода рыбака.

Как сделать самоподсекающую удочку своими руками

Самостоятельно сделанная самоподсекающая зимняя удочка несомненно станет востребованным подспорьем при поиске рыбы для каждого рыболова-зимника. К тому же изначально кажущийся сложным механизм работы изделия вполне пригоден для производства в домашних условиях и не требует больших материальных затрат для комплектации выполняемого комплекса работ.

Перед планированием изготовления снасти стоит запастись следующим перечнем инструмента и кое-каких материалов:

  • ножницы по металлу.
  • плоскогубцы.
  • шуруповёрт.
  • оцинкованный лист металла до 1,5 мм толщины.
  • сталистая упругая проволока диаметром не более 0,2 мм.
  • стальной пруток диаметром 3 мм.
  • ластик, школьная стирка-резинка.
  • самозажимные полиэтиленовые хомуты.

Технология изготовления

Из металлического листа при помощи ножниц по металлу вырезается основание изделия. Как правило, размера в 130х80 мм вполне достаточно для компактного и действенного механизма. В задней части заготовки примерно в 10 мм от её торца крепим скобы, вырезанные из оцинкованного листа и предназначенные для крепления основного рычага. Роль скобы может идеально сыграть деталь из детского металлического конструктора. Из тонкой стальной проволоки посредством намотки на будущий рычаг устраиваем пружину.

Короткий конец пружины будет опираться на основание, а длинный загибаем в виде дуги и фиксируем на рычаге, сгибаемом из стального прутка. При этом рычаг сгибается под углом в 90 градусов и совместно с пружиной вставляется в заранее смонтированные скобы. Отводом рычага в заднее положение зафиксируем на нем пружину. Подав рычаг вперед, проверяем, насколько будет сильна подсечка. При недостаточном усилии необходимо пружину сделать жёстче, добавив витков. На переднем конце платформы крепим фиксатор, изготовленный из стального прутка. Для крепления используем пластиковые хомуты, продетые в просверленные в основании отверстия. Важно, чтобы конец рычага заходил под нижнюю дугу фиксатора. Затем на фиксаторе крепим резиновый ластик, проткнув в нём отверстие.

На основание монтируем небольшую катушку, а также скобу для пропуска лески. Для взвода в рабочее положение спусковой рычаг нагибается к основанию и прижимается фиксатором. Леска с катушки протягивается под скобой и запускается в небольшую прорезь на ластике. Оснастку с наживкой опускают в лунку. При потяжке за леску, она, будучи защемлённой в ластике фиксатора, вытянет его за собой и освободит рабочий рычаг, который под действием пружины ударит по леске, автоматически осуществив подсечку.

iarybak.ru

Уникальная удочка с автоподсекателем для зимней рыбалки своими руками


Удочки с автоматическим подсекающим устройством негласно считаются браконьерскими, но на самом деле это не является правдой. Автоподсекатель часто используется в зимней рыбалке как начинающими, так и опытными рыболовами. Следуя пошаговой инструкции, самоподсекатель можно сделать своими руками.

Материалы и инструменты для самоделки:
• фанера или ДСП;
• саморезы;
• тонкая и толстая металлическая проволока;
• плоскогубцы;
• сверло;
• катушка с леской.


Процесс изготовления автоподсекателя
Сделав такое приспособление, процесс рыболовли становится еще более интересным, ведь практически удочка сама будет ловить рыбу.

Шаг 1. Основа удочки

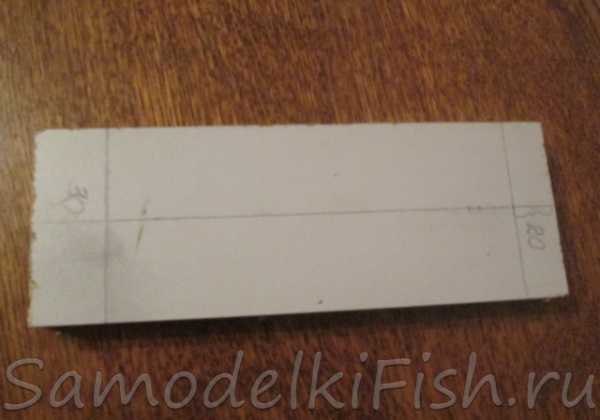

Необходимо взять кусок фанеры или ДСП и вырезать его размером примерно 22х8 см – это оптимальный размер. Делать основу большего размера не имеет смысла, так как будет громоздко, а сделав меньше – не влезут все нужные элементы.


Шаг 2. Рычажная скоба
Берем узкую сторону фанеры и отмеряем три сантиметра, затем прикручиваем два рычага подсекателя на небольшие саморезы. Рычаги можно изготовить из старых металлических деталей конструктора или листового металла.

Шаг 3. Пружина

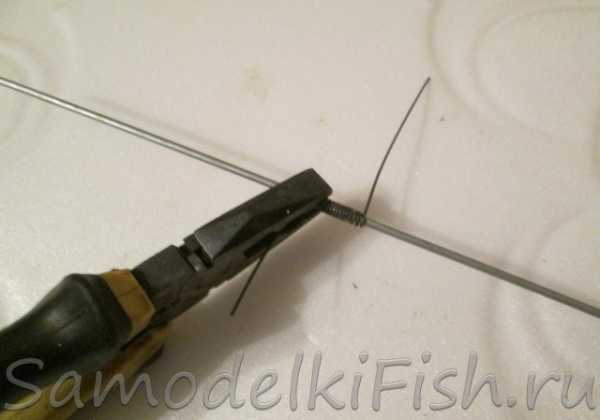

Чтобы сделать пружину, необходимо обзавестись двумя проволоками, тонкой и толстой. Тонкую проволоку можно взять от старого карниза типа «струна». Толстую проволоку можно взять от конструкции подвесных потолков.

На толстую проволоку наматывается тонкая при помощи плоскогубцев, делая виток за витком. Необходимо сделать от 10 до 15 витков (чтобы пружина вместилась между двумя скобами).

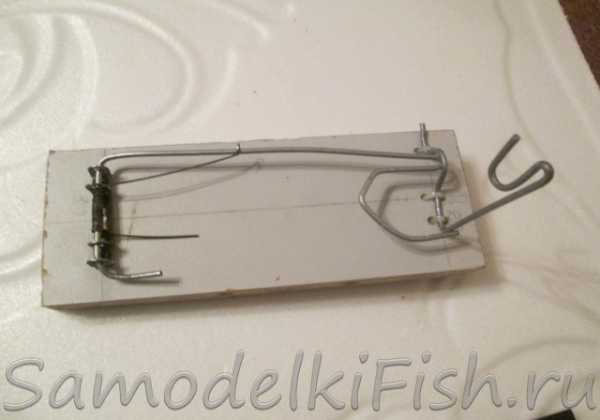

Шаг 4. Монтаж рычага
Будущий рычаг необходимо согнуть и ввести в начало одной из скоб. Далее на проволоку надевается изготовленная заранее пружина, рычаг проталкивается во вторую скобу. Пружина находится между скоб. Длинный конец пружины загибается снизу на рычаге. Необходимо сделать так, чтобы самодельная пружинка тянула на себя весь рычаг.


Шаг 5. Ударная часть
Конец толстой проволоки необходимо загнуть на конце фанеры, чтобы получилась ударная часть, все, что остается лишнее – отрезать.

Шаг 6. Изготовление фиксатора
Для фиксатора необходимо взять еще одну толстую проволоку и согнуть ее в форме похожей на крюк.

Шаг 7. Сверление отверстий для крепления фиксатора
С другой узкой стороны фанеры необходимо отмерить два сантиметра от края и сделать шесть отверстий. При помощи пластиковых стяжек фиксатор из толстой проволоки нужно прикрепить к сделанным отверстиям. На конец фиксатора повесить обычную канцелярскую резинку для стирания.

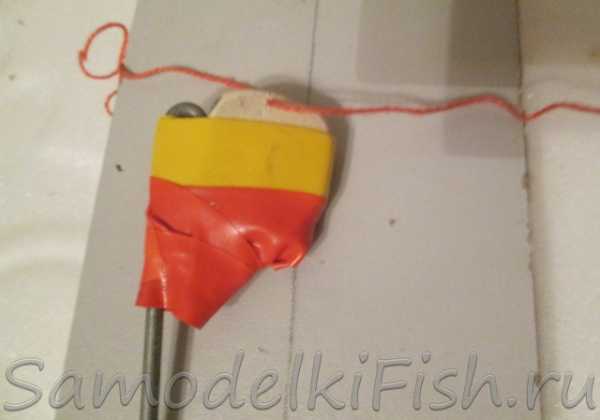

Шаг 8. Доработка резинки
Чтобы резинка лучше держалась, ее необходимо дополнительно перемотать изолентой и прорезать маленькое отверстие, чтобы она могла пропустить через себя леску.

Шаг 9. Установка натяжителя для лески
Немного ниже от нижней части загиба рычага, нужно просверлить дырку под будущий натяжитель для лески, им будет крюк, на который вешают люстры.

Шаг 10. Крепление катушки
Ножку катушки необходимо прикрепить к основе на два самореза. Леска должна проходить между натяжителем и отверстием в резинке. Фиксатор подогнуть так, чтобы край лески уходил прямо в лунку и не цеплялся за деревянную основу.

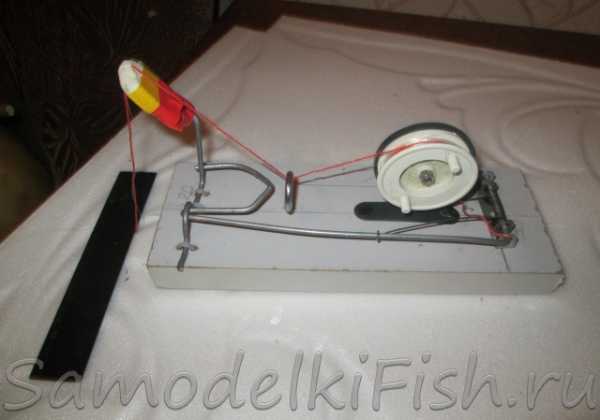

Заключение
Когда леска находится в воде и ее потягивают, фиксатор уходит вперед, при этом рычаг освобождается и при помощи пружины изгибом бьет по леске – происходит подсечка. Тестируя приспособление на воздухе, все происходит достаточно быстро, в воде все намного медленнее. В зависимости от количества витков пружины, можно менять тяговое усилие.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Зимняя самоподсекающая удочка своими руками

Самоподсекающая удочка для зимней рыбалки является далеко не роскошью, а скорее, необходимостью. Бывает, что человек долгие часы сидит возле своей лунки, и за это время ни одна рыбина не дала о себе знать, а когда пришлось отойти на несколько минут от места, сразу же следует долгожданная поклевка. Становится немного обидно и неприятно, что отошел в такой важный момент и не сделал подсечку, а добыча уплыла. Именно в таких случаях устройство, срабатывающее в автоматическом режиме, может стать незаменимым помощником рыбака.

Кто-то считает, что в использовании самоподсекающих устройств нет никакой романтики и азарт уже не такой, как при ловле обычной зимней удочкой, ведь именно во время выполнения подсечки и вытягивания добычи рыбак испытывает самые яркие ощущения. Что ж, чтобы не портить впечатления от рыбалки можно перевести самоподсекающую удочку в ручной режим и ловить обычным способом, смотря на поплавок и ожидая поклевки. Автоматику же можно использовать, чтобы рыба не ушла во время приготовления чая или кофе.

Можно также установить устройство у лунки и заниматься своими делами пока зимняя удочка не даст сигнал об улове.

Виды самоподсекающих устройств

Как и любое другое оборудование, устройства, с помощью которых выполняется зимняя ловля рыбы, прошли небольшую эволюцию от простейших до более продвинутых механизмов. Сейчас существует несколько видов самоподсекателей.

Самоподсекатель с принципом действия мышеловки

Самым простым устройством из этой категории считается самоподсекатель, срабатывающий по принципу мышеловки. Монтируется на обычном куске фанеры или доски, который служит основанием для крепления механизма. Сделать его своими руками совсем несложно, если есть желание и необходимые материалы. Для этого нужно следующее:

  • Деревянная доска или отрезок фанеры длиной 50 см, шириной 10 см и толщиной 2 см. Этот элемент будет служить в качестве основания для установки всего остального.
  • Мотовильце, леска, поплавок, груз и крючок (одинарный, двойной или тройной).
  • Для того чтобы устройство не утащили крупные особи, его нужно закрепить на льду. Для этого в задней части основания предусмотрено отверстие диаметром примерно 1,5 см. Закрепить доску можно забив через него в лед заостренный отрезок арматуры. Таким образом рыболовное оборудование будет надежно зафиксировано.
  • Немного отступив от заднего края, на доске крепится пружина, подобная той, которая устанавливается на мышеловке.
  • Пружина имеет длинный прут, на котором закрепляется резиновый фиксатор. Он выполнен в виде небольшого бочонка и одевается на конец прута пружины. На резиновый фиксатор наматывают конец лески.
  • На передней части основания закрепляется спусковой крючок, выполненный в виде деревянной пластины. В его верхней части просверлено небольшое отверстие для вставки конца прута пружины.
  • Крепится оснастка.

Перед установкой пружины и спускового крючка необходимо сначала примерять их. Нужно, чтобы в отверстие спускового крючка входил только кончик прута.

Если все элементы будут закреплены правильно, то прут будет находиться в спокойном состоянии, пока его не потревожит рыба.

Готовое самоподсекающее устройство срабатывает по следующему алгоритму:

  • рыба подплывает к наживке и заглатывает ее;
  • леска резко натягивается, поплавок ныряет, оповещая о поклевке;
  • в этот момент фиксатор толкает спусковой крючок, который в свою очередь освобождает конец пружины;
  • прут выпрямляется и резко поднимается, выполняя при этом подсечку.

Такой автоматический механизм имеет явные достоинства, но есть и небольшие недостатки. Устройство довольно громоздкое, а подсечка выполняется не так сильно и резко, как бы это сделал рыбак своими руками.

Пружинный рычажный самоподсекатель

Рычажный подсекатель имеет более сложную конструкцию. Здесь в качестве движущего элемента выступает стальная пружина. Амплитуду и скорость подсечки можно регулировать за счет силы натяжения пружины, а также длины рычага. За чувствительность срабатывания механизма отвечает размер спускового крючка.

Этот вариант самоподсекающей удочки в настоящее время наиболее популярен у рыболовов-зимников. Расскажем, как изготовить его подробнее с отражением каждого шага на фотоснимках.

Для начала нужно взять отрезок доски или фанеры с размерами 30 на 10 сантиметров, это послужит основанием для будущей удочки. На заднем конце основания закрепим скобы для крепление основного рычага. В нашем случае мы использовали детали от детского конструктора и саморезы.

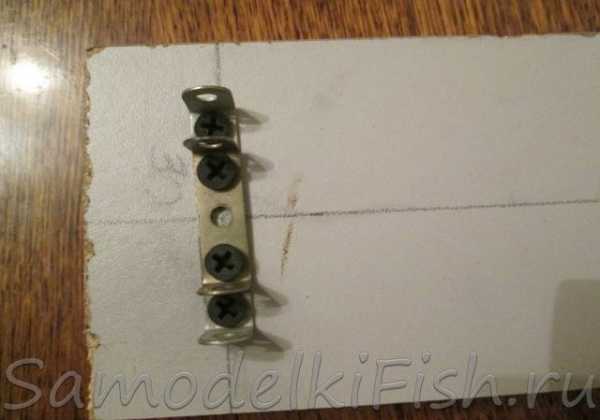

Фото 1. Крепим скобы для фиксации рычага.

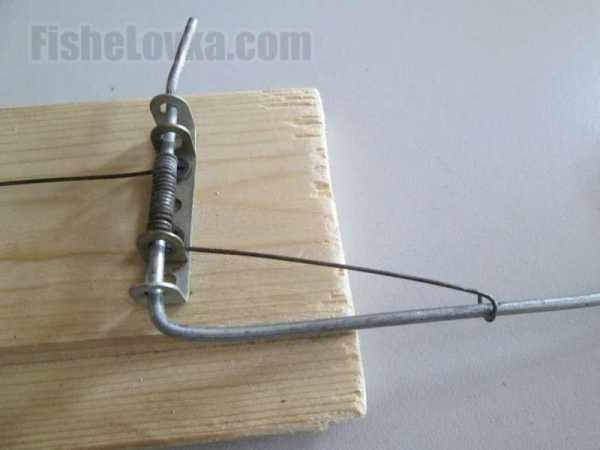

Из тонкой стальной проволоки путем намотки на будущий рычаг делаем пружину. Короткий конец ее будет опираться в основание, а длинный загнем в виде дуги и зафиксируем на рычаге. При этом рычаг согнем под углом в 90 градусов и вместе с пружиной вставим в предварительно смонтированные скобы.

Фото 2. Узел крепления рычага.

Отведем рычаг назад и зафиксируем на нем пружину. Переместив рычаг вперед, проверим, насколько мощная будет подсечка. При недостаточном усилии будет необходимо добавить пружине витков.

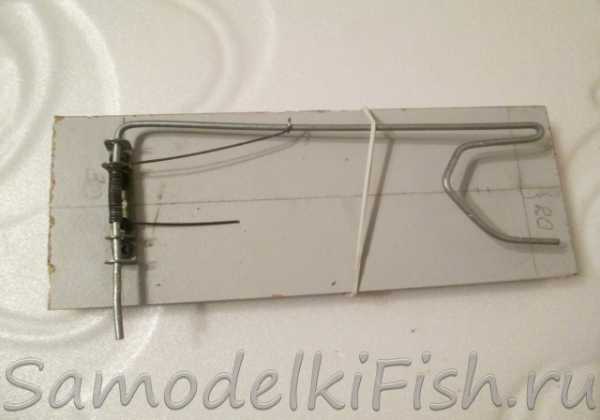

Фото 3. Крепление пружины на рычаге.

Выгибаем конец рычага особым образом, как представлено на следующем снимке.

Фото 4. Боевой конец рычага.

Обратите внимание! Для изготовления рычага использовалась проволока от подвесных потолков.

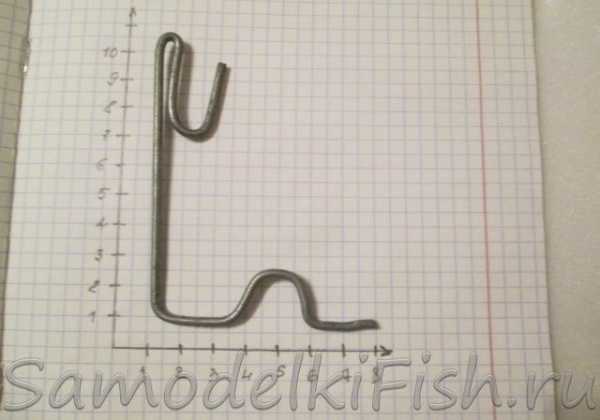

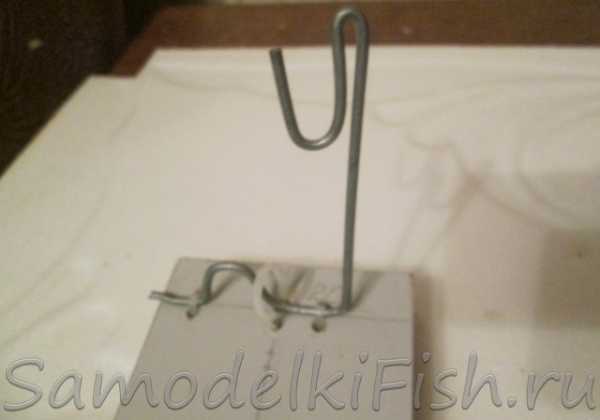

Фото 5. Фиксатор.

На переднем конце платформы крепим фиксатор, изготовленный в таком виде, как на следующей фотографии.Для этого используем пластиковые хомуты, продетые в просверленные в основании отверстия. Важно, чтобы конец рычага заходил под нижнюю дугу фиксатора.

Далее на фиксаторе крепим резиновый ластик, предварительно проделав в нем отверстие. На основание монтируем небольшую катушку, а также скобу для пропуска лески.

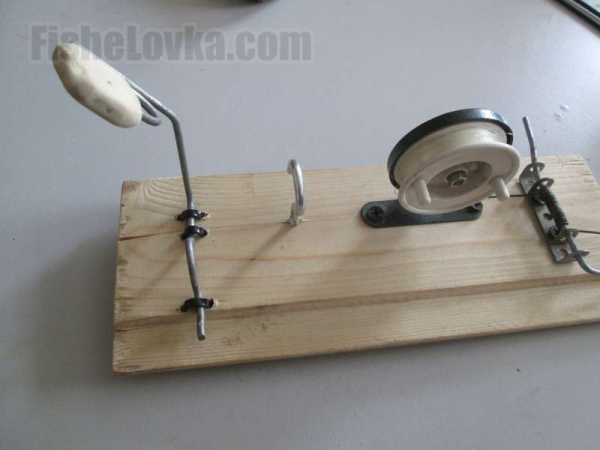

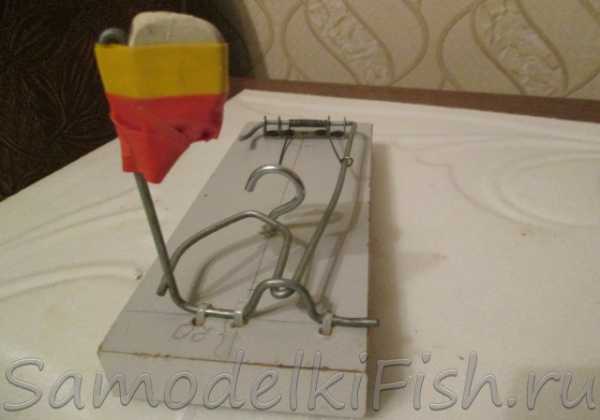

Фото 6. Окончание монтажа.

Как это работает? Спусковой рычаг нагибается к основанию и защемляется под фиксатором. Леска с катушки проходит под скобой и пропускается в небольшую прорезь на ластике.Затем оснастка опускается в лунку.

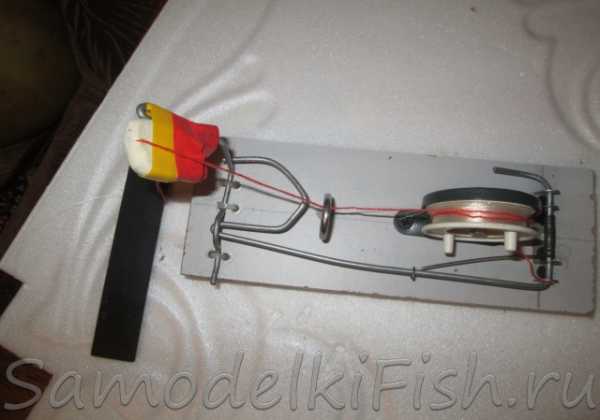

Фото 7. «Взведенная» удочка.

При потяжке за леску, она, будучи зажатой в ластике фиксатора, тянет его за собой и освобождает рабочий рычаг, который под действием пружины ударяет по леске,осуществляя подсечку.

Рычажный самоподсекатель на основе жгута

Еще одним распространенным видом самоподсекающего устройства для зимней рыбалки является механизм, сделанный с использованием резинового жгута. Достоинством этого вида механизма является то, что его можно использовать как для зимней, так и спиннинговой ловли. Основным фактором в этом служит амплитуда подсечки, которая может достигать 1 м. Конструкция проста и надежна, имеет небольшие размеры, что позволяет легко ее транспортировать.

Изделие состоит из следующих элементов:

  • стойка;
  • упорная трубка из алюминия или меди диаметром от 8 до 12 мм;;
  • рычаг с резиновым жгутом.

Для того чтобы привести устройство в состояние готовности следует установить стойку, расположить на ней трубку, которая будет служить как упор для спускового рычага. В свою очередь рычаг удерживает жгут в натянутом состоянии.

При поклевке рычаг сходит со своего места, освобождая резину, которая в свою очередь резко сокращается и механизм выполняет подсечку.

Амплитуда подсечки зависит от длины упорной трубки, а также эластичности жгута.

Самоподсекающая удочка

В поисках решения проблемы пропущенных поклевок народные умельцы изобрели самоподсекающую удочку. Преимуществом этого изделия есть то, что по желанию рыбака, можно ловить рыбу, как в автоматическом режиме, так и в ручном.

Такой самоподсекатель для зимней удочки включает в себя удилище, шарнирный затвор и подставку. Каждое из этих устройств состоит еще из ряда отдельных элементов.

В конструкцию удилища входят такие элементы:

  • опорная пластина;
  • вспомогательная пластина;
  • катушка с леской;
  • стальная пружина;
  • упорная перекладина;
  • хлыстик;
  • предохранитель;
  • держатель;
  • наконечник;
  • кивок;
  • мормышка;
  • шарнирный затвор;
  • подставка.

Такая супер удочка является отличным помощником рыбака, но изготовить ее самостоятельно будет очень трудно, если не знать всех тонкостей.

Изготовление простейшего механизма

Перед началом работы рекомендуется подготовить чертежи. Так будет проще обрабатывать необходимые детали, определиться с размерами и установкой.

Чтобы изготовить простейшую самоподсекающую удочку из подручных материалов необходимо выполнить ряд несложных манипуляций.

Для работы потребуется всего лишь отрезок листового металла, проволока и пружина. Из инструментов нужно подготовить плоскогубцы, дрель, ножницы по металлу, рулетку, несколько болтов и гаек.

Сначала подготовим основание. Берем листовой металл и отрезаем кусок размерами 130х100 мм. От него сбоку отрезаем еще один кусок 130х20 мм.

Берем пластину с размерами 130х80 мм и делаем разметку для дальнейшей резки. Отступаем от большего края 30 мм и чертим параллельные ему прямые линии длиной по 35 мм от двух боков.

С той же стороны отступаем от боков по 20 мм и рисуем параллельные им линии по 10 мм. По начерченным линиям разрезаем металл ножницами.

С другой стороны листа отступаем от боков по 30 мм и чертим от края две линии, параллельные бокам, а также между собой. Каждая линия должна иметь длину 25 мм. Разрезаем по линиям металл. От краев разрезов чертим перпендикулярные им прямые до краев, отрезаем. На оставшемся выступе сверлим отверстие и загибаем его под прямым углом к основанию.

По всем углам получившегося изделия сверлим отверстия.

С другой стороны загибаем металл по сделанным разрезам, чтобы получился полуовал.

Лист металла 130х20 мм сгибаем, чтобы получился 130х10 мм. При этом одну сторону, примерно на 40 мм от края, сплющиваем. Во всей оставшейся части должен быть проем примерно 10мм. По краям делаем сквозные отверстия (в обеих гранях детали).

Берем проволоку с сечением не меньше 0,2 мм и длиной 20 см. На одном ее конце делаем петлю, а другой загибаем под прямым углом. От загиба отступаем еще 30 мм и делаем петлю.

Теперь можно собирать все элементы в одну конструкцию. Берем деталь 130х10 мм и проволоку. Сопоставляем петлю на проволоке (со стороны загиба) с отверстиями на пластине. Проволоку следует поместить в проем между двумя гранями. Скрепляем проволоку и пластину болтом и гайкой.

Берем пружину и раскручиваем с одной стороны два витка. Делаем на конце боковой загиб. С другой стороны пружины разматываем один виток и выпрямляем его.

Далее нужно соединить пластину, пружину и основание в одно целое.  Помещаем пластину в овал на основании. Сопоставляем все отверстия, вставляем в них болт и накручиваем гайку, зажимаем. Нужно скрепить так, чтобы выпрямленный конец пружины упирался в основание, а другой удерживал пластину с проволокой при помощи загнутого конца.

После выполнения всех действий удочка-самоподсекатель готова к использованию.

Эта конструкция, если все сделано правильно, будет работать по принципу самоподсекателя. Чтобы привести его в состояние готовности наклоняем пластину с проволокой. Загнутый ее конец вставляем в отверстие на основании с противоположной стороны от места соединения всех элементов конструкции. На другом конце проволоки привязываем к петле леску с приманкой, поплавок не нужен. Когда будет поклевка, крючок выскочит с отверстия и под воздействием пружины механизм выполнит подсечку.

fishelovka.com

изготовление самоподсекающей зимней снасти своими руками, чертежи и схемы

Современная рыбалка — это необъятная сфера деятельности, которая охватывает множество направлений, снастей и методик. И если в недалеком прошлом рыбу ловили только с одной целью, чтобы прокормить семью, то сегодня такое действие превратилось в хобби, где применяются различные секреты и уникальные приспособления. В их числе самоподсекающая удочка, позволяющая избежать пустых сходов рыбы с крючка.

Описание и преимущества приспособления

Главным элементом удочки с самоподсекателем является специальная пружина, которая работает по принципу мышеловки. Когда леска натягивается, устройство моментально срабатывает и выполняет точную подсечку. Это очень удобно при ловле на несколько снастей, когда физически тяжело успеть достать добычу вручную, или при слабых поклевках рыбы, ведь минимальное натяжение оснастки вызывает быстрый рывок пружины, в результате чего рыба оказывается на крючке. В настоящее время подобную технику используют для ловли и мелких, и более крупных представителей ихтиофауны.

Сам механизм обладает компактными размерами, поэтому при размещении возле рукояти удочки он не доставляет рыболову дискомфортных ощущений и не мешает процессу ловли. К тому же с его помощью можно избежать частой потери улова из-за неудачных подсечек или неправильных действий при ужении.

Если разобраться с базовыми тонкостями работы самоподсекателя, то в будущем можно будет сделать его ценным помощником для рыбалки, который позволит сэкономить свои силы для других важных действий и повысит шансы на результативный лов рыбы.

Важно отметить, что изготовить самоподсекающую удочку своими руками (чертежи, инструкции и схемы находятся в свободном доступе) довольно просто. Для начала нужно разобраться с конструктивными особенностями изделия. Итак, оно состоит из:

  1. Рукоятки.
  2. Резинки.
  3. Выемки для куркового механизма.
  4. Стальной пружины.
  5. Капроновых нитей с петлями для их крепления.
  6. Петлей для фиксации курка.
  7. Шеста.
  8. Спускового крючка.
  9. Телескопического кивка.
  10. Основания кивка.
  11. Лески.
  12. Инерционной тормозящей катушки.
  13. Складывающихся ножек.

Также в конструкцию входит желоб для пружины и курковый стержень.

Кстати, такие элементы могут присутствовать в самоподсекателях для всех снастей и донок. Но в большинстве случаев их используют для оснастки обычной закидушки, фидерной и даже поплавочной снасти.

И хоть список необходимых составляющих довольно обширный, каждый из них играет важную роль и незаменим при создании устройства. По отдельности все элементы очень просты и доступны на рынке или даже в домашней мастерской.

Разновидности удочек с самоподсекателем

Существует несколько разновидностей самоподсекающихся удочек, которые отличаются своими конструктивными особенностями:

  1. Самодельные модели. Представляют собой специальные конструкции, которые предназначаются для определенного направления ловли. Если вы знаете, какую рыбу собираетесь ловить, то соорудить подобный механизм своими руками будет намного проще, купив нужные детали в магазине. При этом самостоятельная сборка избавит вас от многих финансовых вложений, а также позволит обрести ценный опыт. Самодельное изделие станет ценным пополнением для рыболовного арсенала, ведь с его помощью рыболов сможет уменьшить численность пустых поклевок.
  2. Магазинные. В современных рыболовных магазинах можно найти большой ассортимент самоподсекающих механизмов. Многие из них изготовлены для конкретной цели, что существенно упрощает процедуру поиска идеального решения. Иногда удается приобрести неплохой, а главное, доступный по цене вариант, который быстро себя оправдает.
  3. Усовершенствованные заводские модели. В качестве основы можно взять любой доступный заводской вариант или же самодельную конструкцию. При желании ее можно изменить путем добавления, или, наоборот, изъятия какой-то составляющей. Здесь все зависит от способа ловли и особенностей предполагаемой добычи.

Какой вариант выбрать для себя — решать вам. Главное, чтобы он подходил для конкретных целей и выполнял свои обязанности.

Механизмы для летней рыбалки

В последнее время особой популярностью пользуются удочки самоподсекающиеся для летней рыбалки. Несмотря на простую конструкцию и отсутствие сложностей в самостоятельном изготовлении, такой механизм выполняет массу важных функций и является незаменимым помощником для каждого рыболова. Если же вы сомневаетесь, что сможете изготовить такое изделие своими руками, то единственным выходом из ситуации станет покупка заводской модели. Но чтобы не допустить ошибок при выборе, следует обратить внимание на несколько важных критериев:

  1. Прут должен быть идеально гладким и прямым. На нем не должны появляться трещины или прочие дефекты.
  2. Изделие должно свободно изгибаться. Чтобы протестировать эту способность, достаточно поднять, отпустить или выполнить круговые движения механизмом. Изгиб должен проявляться в любые стороны. Если при выполнении таких действий ощущается треск, сторонний шум и прочие неприятности — значит, лучше отказаться от предложенного варианта. Вместо этого следует приобрести более упругий прут, который приходит в исходное положение без каких-либо сложностей. При изгибании не должны присутствовать резкие переходы. Оно должно быть плавным.
  3. Также важно обратить внимание на место максимального прогиба. Модели с быстрым строем изгибаются в вершинке, со средним — посередине, и с дальним — начиная с рукоятки.
  4. При поиске качественного варианта лучше отдавать предпочтение изделиям из стекловолокна, композитных материалов и углепластика.

Если руководствоваться такими критериями, то это позволит сделать правильный выбор и избежать непоправимых ошибок при покупке.

Список популярных моделей

Если вы нацеливаетесь на покупку магазинного изделия и даже не рассматриваете вариант самодельного изготовления, то чтобы упростить процесс предстоящего выбора, будет разумно обратить внимание на список самых популярных моделей. Как известно, они хорошо себя зарекомендовали и при любительской, и при более профессиональной ловле.

Вот несколько из них:

  1. «Кнут» — идеальное решение для ловли донными снастями. Самоподсекающийся механизм обладает повышенной плавностью, поэтому сопротивление растет постепенно. За счет такой особенности добыча даже не ощущает, что она оказалась на крючке.
  2. «Proteus» — демонстрирует максимальную надежность и подходит для поиска рыбы с береговой линии. Длина бланка составляет шесть метров, что позволяет использовать его для дальних забросов.
  3. «Composite Bolo 300» — еще одна самоподсекающаяся удочка, которая отлично подходит для забросов снасти на большое расстояние. Она обладает большой степенью прочности и при этом стоит совсем недорого. Для новичков — это самое лучшее решение.

Обзор модели FisherGoMan

К списку лучших удочек с самоподсекателем следует отнести модель «FisherGoMan». Она представляет собой уникальное рыболовное изобретение, которое лишает рыболова пустых поклевок и сходов рыбы с крючка. Несмотря на компактные размеры, эта модель не уступает по своим рабочим качествам даже самым дорогим и элитным вариантам, которые обладают громоздкими габаритами. Если к месту ловли вы собираетесь добираться пешком, то нести такую удочку в руках будет несложно.

Рукоять удочки выполнена с учетом физиологических особенностей кисти людской руки, поэтому держать ее очень удобно. «FisherGoMan» можно сравнить с лучшими изобретениями профессионального класса. Рыбалка с такой снастью всегда приносит массу положительных эмоций и незабываемых впечатлений.

Использовать удилище невероятно просто. Достаточно подготовить его к рабочему состоянию и приступить к самой ловле. Кстати, устройство подходит для трех направлений рыбалки.

Среди преимуществ этой модели выделяют повышенную прочность и гибкость, что позволяет ей выдерживать самые большие нагрузки и без особых проблем решать сложные задачи.

Летом эту снасть полезно использовать спиннингистам, которые часто сталкиваются с едва заметными поклевками.

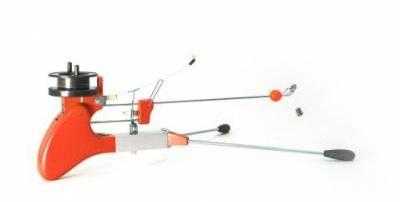

Чтобы убедиться в функциональности этой модели, достаточно прочитать отзывы реальных покупателей:

Никогда раньше не имел дела с подобными механизмами, но решил попробовать что-то новое. Теперь не представляю рыбалки без FisherGoMan, т. к. это приспособление позволяет мне рыбачить сразу несколькими снастями, не боясь, что рыба уйдет с крючка. Рекомендую каждому.

Игорь

Мой первый опыт работы с FisherGoMan случился 2 года назад, когда я одолжил устройство у товарища. Уже после первой удачной подсечки я понял, что это действительно полезная вещь, и решил купить ее себе. Теперь пользуюсь и не ищу альтернативы.

Николай

Долго искал хороший вариант удочки самоподсекающей для летней рыбалки, но на каком-то форуме нашел отзывы о модели FisherGoMan. Сейчас этот инструмент является моей любимой снастью, которая позволяет успешно рыбачить рыбу в любых условиях и на любом водоеме.

Сергей

Чертежи самоподсекающей зимней удочки

Своими руками изготовить удочки для зимней рыбалки самоподсекающего типа несложно. Для этого достаточно руководствоваться следующей инструкцией:

  1. На первом этапе следует найти и подготовить металлическую заготовку. Для этого нужно найти заготовленный листовой металл и вырезать форму размером 130×80 миллиметров. Она будет использоваться в качестве основания для дальнейших работ. На этой форме нужно сделать специальную разметку, по которой будет происходить высверливание отверстий и загибание краев. От меньшей стороны прямоугольника (80 мм) нужно отступить 30 мм и прочертить прямую параллельную линию на расстоянии 35 мм от ее боков. Затем нужно отступить еще 30 мм от боков и прочертить 10-миллиметровую линию.
  2. Для вырезания необходимых линий можно использовать ножницы по металлу, а для работы с отверстиями следует применить дрель. Оставшийся лист с размерами 130×20 мм сгибается пополам, что позволит создать заготовку длиной 130 миллиметров и шириной 10 мм. По концам получившейся снасти создается отверстие на расстоянии 45 мм от каждого края.
  3. Дальше необходимо взять проволоку и на первом ее конце создать петлю. Второй конец загибается под углом 90 градусов, а от загнутого кончика на расстоянии 30 миллиметров проделывается еще одна петелька. Важно понимать, что эта часть механизма будет регулироваться под основание.
  4. После выполнения этих действий можно переходить к сборке самой удочки. Теперь нужно соединить первую заготовку и проволоку метизами. На кончике пружины создается небольшой гачек, который будет использоваться для дальнейшей зацепки рычага. В два отверстия на начальной форме нужно ввести болт, чтобы одновременно продеть ими пружину с крючком и рычаг. При этом он должен оставаться в неподвижном состоянии. Вот и все, вариант зимней самоподсекающейся удочки готов. Можно пробовать использовать его в реальных условиях.

Самопусковое устройство «мышеловка»

Сегодня рыболовами используется несколько разновидностей самопусковых устройств для удочек. Каждая из них предназначается для конкретных условий ловли и имеет ряд характеристик.

Самым популярным вариантом является механизм наподобие «мышеловки». Несмотря на простоту конструкции, он отлично справляется со своими задачами и предотвращает сход рыбы с крючка. После того как рыба проглотит наживку, начнется быстрое натяжение лески, что повлечет за собой срабатывание спусковой установки. Для натягивания рычага используется пружина, посредством которой происходит моментальная фиксация лески. Именно это позволит выполнить точную и жесткую подсечку. Сам механизм находится на куске плотной фанеры или другого материала.

Чтобы изготовить его своими руками, необходимо следовать такой инструкции:

  1. Берем фанеру с размерами 0,5×0,1 и высотой 0,02 м и используем ее в качестве основания для фиксации остальных элементов, таких как мотовильце, леска, поплавки, грузики и крючки.
  2. Сам механизм фиксируется около лунки, для чего в задней части основания проделывается отверстие диаметром 0,015 м. Главное, чтобы фиксации была максимально надежной и прочной.
  3. На фанере закрепляется пружина, в результате чего создается устройство, напоминающее мышеловку. В свою очередь, на пружине фиксируют резиновый фиксатор, который напоминает бочонок и надевается на конец пружины.
  4. На передней части фанеры устанавливается спусковой крючок, а вверху проделывается отверстие для монтажа пружины.
  5. После этого оснастка надежно закрепляется.

Соорудить высокоэффективную удочку с самоподсекающимся механизмом совсем несложно. Для этого нужно внимательно следовать за инструкцией, безошибочно выполняя каждое пошаговое действие. В таком случае самодельный механизм будет работать не хуже, чем дорогая заводская модель.

sudak.guru

особенности изготовления самоподсекателя для фидера/, чертежи

Современные рыболовы используют для любимого занятия самые различные снасти и изобретения. C помощью некоторых приспособлений можно успешно рыбачить даже зимой. В связи с этим начинающие любители часто хотят сделать зимнюю удочку своими руками и оснастить ее самоподсекателем.

Содержание материала

Роль самоподсекателя

Изготовление самоподсекателя для фидера своими руками (чертежи и пошаговое руководство можно найти в интернете) интересует многих рыболовов, причем не только опытных профессионалов, но и новичков. К тому же автоматическую удочку с автоподсекателем активно применяют и в зимний период со льда.

Не секрет, что ключевая задача рыболова заключается в своевременном совершении подсечек осторожной рыбы, которая часто сходит с крючка. Если речь идет о донной рыбалке, то здесь очень важно вовремя зафиксировать характерное подергивание основной лески или индикатора поклевки, а затем слегка приподнять удилище и совершить небольшой рывок. Если у рыбака неплохая реакция и сноровка, то он быстро сможет достать свой желанный трофей.

Тем не менее в некоторых случаях определить момент осторожной поклевки бывает проблематично, а иногда и вовсе невозможно. Например, это может случиться при таких обстоятельствах:

Также рекомендуем прочитать:

  1. Если рыболов применяет сразу несколько снастей.
  2. Если частота поклевок минимальная и необходимость постоянно контролировать поведение лески отсутствует.
  3. Если рыбалка осуществляется в темную пору, например, ночью.

Роль самоподсекателя заключается в автоматической засечке добычи, за счет которой шансы на успех существенно возрастают. Такой аксессуар способен мгновенно реагировать на случившуюся поклевку, а также вовремя натягивать леску с должным усилием, при этом без прямого участия рыболова.

В большинстве случаев автоматический подсекатель рыбы задействуется для донной рыбалки. Для ловли на поплавок и спиннинг он бесполезен, т. к. там важно постоянно следить за положением насадки или приманки.

На рынке доступны разные конструкции такого приспособления. Одни из них создаются крупными брендами, другие являются самоделками бывалых рыболовов.

Разновидности устройств

На рынке предлагается несколько разновидностей автоматических подсекателей. Они могут отличаться способом размещения на удилище.

Если речь идет об устройствах для донки, то в большинстве случаев их устанавливают на бланке фидера. В этом случае удилище сразу за катушкой после совершения заброса складывается под углом 90 градусов, ручка надежно фиксируется в держателе, а ее большая часть направляется непосредственно на воду. В момент поклевки леска дергает за спусковой крючок или кронштейн, в результате чего происходит срабатывание пружины, а автоматический подсекатель моментально поднимает бланк вертикально. В момент выпрямления и случается автоматическая подсечка.

При использовании такого изделия принято внедрять самый легкий бланк с рабочей длиной до двух метров. Если не соблюдать эти рекомендации, пружина попросту не сможет справиться с поклевкой и резко дернуть леску. Опытные рыболовы утверждают, что у описываемой конструкции есть два минуса:

  1. Первый заключается в том, что материал, из которого изготовлен механизм, быстро ржавеет и поддается коррозии. После выхода на рыбалку важно регулярно протирать его и смазывать.
  2. Второй заключается в снижении рабочих качеств пружины, которая со временем теряет прежнюю упругость и нуждается в замене.

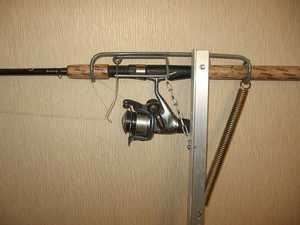

Также возможен вариант размещения подсекателя на подставке удилища. По принципу работы он мало чем отличается от предыдущего, однако в этом случае бланк устанавливают на специальном кронштейне, который поднимает его вертикально. Механизм вступает в действие при появлении интенсивного натяжения лески, которая предварительно зацепляется за спусковой крючок.

Упрощенный самодельный вариант

Оба варианта продаются в любом рыболовном магазине, т. к. они изготовляются промышленным способом. Но несмотря на простоту монтажа и высокую эффективность, такие конструкции не всегда удовлетворяют рыболовов, что связано с одним существенным недостатком: они настраиваются под определенную снасть с узким диапазоном возможной регулировки мощности. Заметить осторожную поклевку рыбы такой подсекатель попросту не может. Поэтому народные умельцы отказываются от покупных изобретений в пользу не менее эффективных самоделок.

Если хочется изготовить автоподсекатель рыбы своими руками (его схемы широко распространены на страницах рыболовных форумов), следует обратить внимание на упрощенный вариант, работающий по методу мышеловки.

Перед началом работ рыболову нужно составить точный план действий и найти оптимальное усилие для срабатывания устройства. В качестве движителя выступает резина или пружина из стали.

При изготовлении «чудо-удочки» нужно учитывать величину предполагаемой добычи, ее поведение и резкость поклевки. Следует понимать, что чем привередливее рыба, тем выше должна быть чувствительность сторожка. При этом пружина должна оставаться одинаково мощной.

Пошаговое руководство

Учитывая простоту процедуры, многие новички интересуются самостоятельным изготовлением подсекателя для донной удочки своими руками. Чертежи, схемы и пошаговые инструкции, которые широко распространены в Сети, существенно упрощают предстоящую задачу, позволяя создавать невероятно полезные аксессуары.

В большинстве случаев автоматический подсекатель поклевок изготовляется для летних снастей, т. к. модели для зимней рыбалки немного отличаются по конструкции. После определения типа и характера рыбы, можно приступать к составлению чертежей, а затем и к работе по изготовлению. Алгоритм следующий:

  1. В качестве основы для будущей конструкции можно взять деревянный лист толщиной от 10 миллиметров, в основании которого нужно просверлить несколько отверстий, через которые будут поданы штыри, фиксирующие платформу к берегу.
  2. Наиболее перспективной формой подсекателя является рогатка без острых углов и граней. На образованный рычаг нужно навить пружину из стальной проволоки, диаметром до 1 миллиметра. Сделать это нужно вручную, взяв в одну руку плоскогубцы для зажатия пружинной проволоки с рычагом, а в другую, виток для намотки.
  3. Эта часть механизма будет осуществлять резкое натягивание лески, поэтому на этом этапе важно правильно рассчитать упругость пружины, добавляя витки постепенным образом, без уменьшения размеров пружины. Мощность пружины выбирается с учетом веса груза на конце снасти. Остается оставить отрезок длиной в половину рычага, а с другой стороны — 5−7-сантиметровый для предотвращения проворачиваний.

В качестве материала изготовления для этого элемента берется та же стальная проволока толщиной 3−4 миллиметра. Если есть желание применить более тонкую проволоку, то важно убедиться, что она обладает оптимальной жесткостью. Профиль изгиба можно будет заметить на фотографии.

Как правило, леску пропускают через наконечник из резины или силикона. Согласно отзывам народных умельцев, отличные результаты на этом этапе, демонстрирует обычный ластик, который разделяется на равные части. Чтобы убедиться, что аксессуар не слетит при интенсивной эксплуатации, его можно укрепить яркой изолентой.

Кронштейн фиксируют на основании посредством скоб из гвоздей без шляпок.

При выборе формы будущего подсекателя, можно давать волю фантазии. Многие рыболовы изготовляют его в виде перевернутой буквы «П». В основании проделывается два отверстия для крепления, а в боковой части — два отверстия для монтажа рычага. Пружина фиксируется двумя способами, но в большинстве случаев задействуется консоль.

Заранее нужно продумать поддержку быстрого изъятия механизма из пазов, чтобы осуществить дополнительную навивку или сбросить лишние витки пружины. Так можно отрегулировать мощность засечки.

Остается вкрутить в основание крюк или кольцо небольшого размера, а затем завести туда леску. Также следует убедиться, что механизм правильно настроен и работает без сбоев.

Нельзя забывать и о естественном износе пружины, в результате чего она теряет прежнюю упругость и нуждается в усилении мощности. Для этого необходимо обеспечить приличный запас проволоки.

Из минусов устройства выделяется необходимость постоянно освобождать леску из кольца, а также применение грузов весом не меньше 40 граммов.

Как применять

Для начала необходимо забросить снасть классическим методом и выбрать слабину лески. После требуется зафиксировать бланк на подставках, размещенных на небольшом расстоянии от водоема. Также нужно убедиться, что фрикционный тормоз настроен правильно. Если это так, нужно взвести рычаг в рабочее положение и зафиксировать его стопором-сторожком.

Одной рукой необходимо удерживать стопор для предотвращения самопроизвольного срабатывания. В это время свободной рукой нужно завести леску под направляющую скобу, а после и в прорезь резинки стопора.

Дальше остается потянуть леску на участке между направляющей скобой и тюльпаном по направлению к удилищу, пока не произойдет натягивание лески между грузом и фиксатором. Дальше необходимо взяться одной рукой за резинку индикатора поклевки, а пальцами другой руки потянуть в сторону приманки, снижая натяжение оснастки.

Важно помнить, что именно при таком расстоянии рыба осуществит поклевку, а крючок надежно пробьет ее пасть. Если ослабить леску, то в момент заглатывания наживки добыча сможет ощутить сопротивление и попросту уйдет с крючка.

И даже если подсекающий элемент выполнит свою задачу, то ему придется «работать» с внушительным весом груза, а не с толстой губой рыбы. В результате, чтобы самоподсекатель надежно работал при ловле небольших обитателей глубин, снасть лучше ослабить на 2−5 сантиметров для мелкой рыбы, и на 5−10 см для трофейных особей.

Также при настройке подсекателя важно подвинуть фиксатор на самый край, чтобы он едва ли удерживал рычаг от сброса. Оставшуюся леску наматывают на катушку, оставляя минимальную слабину для свободного передвижения стопора.

При выполнении вышеописанных манипуляций будущий процесс может доставить рыболову незабываемые эмоции.

Главное — помнить об основных моментах настройки подсекателя и не допускать частых ошибок новичков. Также рекомендуется выезжать на первую рыбалку с опытным коллегой, который подскажет, как правильно задействовать снасть.

Полезные советы

Чтобы рыбалка с применением виброудочки (второе название снасти, способной «самоподсекать» рыбу) принесла ожидаемый успех, важно учитывать несколько практических рекомендаций опытных рыболовов. Лучше применять механизм в совокупности с донными кормушками, оснащенными скользящим грузом от 40 граммов. Более точный вес можно определить, если знать примерный размер рыбины и угол закручивания пружины рычага. Важно убедиться, что веса хватает для того, чтобы не дать рыбе стащить его с конкретной позиции при потяжке приманке.

Отлично проявляет себя патерностер с асимметричной петлей. Применяя такой тандем, можно не сомневаться в мгновенности подсечки рыбы независимо от ее движений. При этом в момент поклевки добыча практически не чувствует сопротивления и надежно фиксируется на крючке. Как только она сделает какие-то движения, которые спровоцируют поднимание сторожка-фиксатора, подсекающий механизм выполнит радикальную подсечку.

Ловить рыбу самоподсекающей удочкой увлекательно. Такое занятие доставляет рыболовам массу незабываемых эмоций, повышая шансы на большой улов. И если учесть основные правила и советы, то предстоящий процесс окажется очень продуктивным.

Внимание, только СЕГОДНЯ!

ribalka.guru

Самоподсекающая зимняя удочка для рыбалки своими руками

Рыболовам уже давно известно, что для выуживания рыбу необходимо правильно и грамотно подсечь, а это целая наука, которая не всем доступна. Поэтому и изобрели такое новшество, как самоподсекающая зимняя удочка, с целью облегчения подсекания во время отлучки рыбака или при ловле на несколько снастей.

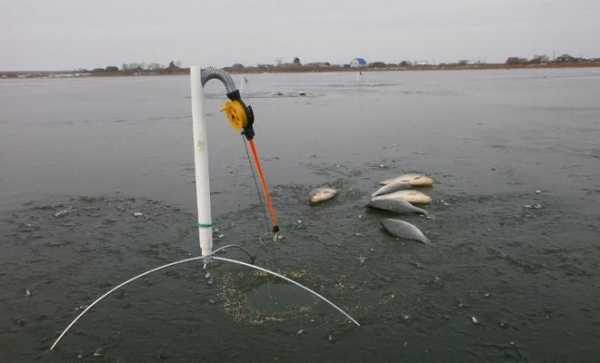

Подобная самоподсекающая удочка для зимней рыбалки сконструирована таким образом, что во время поклевки происходит резкий рывок лески «вверх/назад». Благодаря таким действиям, крючок хорошо зацепляет рыбу и не дает ей возможности сорваться.

Типы самоподсекающих удочек

Конструкция за время пользования претерпела множество изменений и модификаций и может применяться как на донке, закидном удилище, обыкновенной поплавочной и зимней удочке. К основным видам удочек относятся:

  • Сделанные самостоятельно. Обычно это снасть, сделанная своими руками, для определенных условий ловли. Все необходимые комплектующие имеются в магазинах рыболовных товаров. Это значительно уменьшает расходы на снасть и увеличивает возможности пополнения рыболовного арсенала.
  • Заводского изготовления. При наличии четкого представления о том, какая и для чего требуется самоподсекающая зимняя удочка, можно приобрести ее в магазине. Там предоставлен широкий ассортимент продукции известных производителей и можно выбрать экземпляр, соответствующий требованиям рыболова. Самоподсекатель заводского изготовления рассчитан для установки на определенную снасть с определенными особенностями, и ловля должна производиться совместно с удочкой, которая продается с ним в комплекте.
  • Частично переделанные. Основой такого устройства может быть любая снасть, как заводская, так и самодельная, обычно самодельщик добавляет или удаляет некоторые детали в конструкции. Эти усовершенствования зависят от предполагаемого способа ловли или от вида рыбы.

Сейчас существует множество различных устройств для ловли рыбы, оснащенных самоподсекателем. К наиболее популярным относятся:

  • Автоматический подсекатель, созданный по методу работы мышеловки. Даже при незначительной подтяжке лески мгновенно срабатывает механизм спускового крючка. В итоге пружина воздействует на рычаг и, благодаря работе фиксатора нити, улов подсекается. Данное устройство собрано на небольшой фанерке или планке и закрепляется специальным штырем.
  • Подсекатель рычажного типа. Является более сложной конструкцией. В качестве силового механизма здесь используется пружина. Во время подтягивания улова рычаг освобождается спусковым крючком, который воздействует на леску методом поддергивания и поворота вокруг ее оси рычага. Частота колебаний подсечки в этом механизме регулируется. К недостаткам подобного устройства можно отнести неудобство при перевозке, наличие острых углов и т. д.
  • Подсекатель рычажного вида. Этот механизм оснащен силовой резинкой из эластичного жгута, состоящего из 6-8 ниток авиамодельной резины. При появлении клева происходит нарушение равновесия механизма, натянутая резина сокращается, и рыба подсекается. Механизм достаточно прост в изготовлении и эксплуатации, отличается большой чувствительностью и надежностью.

Читайте также:

Достоинства и недостатки устройства

Самоподсекатель для зимней удочки мало чем отличается от летней, и для них применяется один и тот же механизм, пристраиваемый к различным снастям. Подобная универсальность является наиболее существенным преимуществом.

Также в этих конструкциях для эффективной рыбалки рекомендуется применять самоподсекающие крючки и поплавки. Отличие таких крючков от обычных в сильно загнутой конфигурации почти в кольцо. Благодаря своей форме, они проникают в самую глубину глотки, не позволяя рыбе ускользнуть. Отличие поплавка от обычного состоит в наличии удлиненной тонкой трубки со стопором наверху. Главным элементом конструкции является очень легкий тоненький диск, не тонущий в воде. Во время клева поплавок погружается и затормаживается стопором, что и способствует самоподсечке.

К минусам данного устройства относится возможность правильно угадать регулировку силы натяжения. При неправильном ее расчете, сделав сильным натяжение, вы просто не получите никакой подсечки, рыба не сумеет снять со стопора механизм. При слабом натяжении подсечка будет обладать сильным рывком и разорвет рыбе губу.

Также вам не придется бросать все и бежать, чтобы успеть подсечь рыбу, вы можете спокойно нацепить наживку и продолжать заниматься своими делами. Даже в том случае, если вы прозеваете поклевку, ничего страшного не произойдет. Самоподсекающий механизм выполнит эту работу за вас, и улов будет на крючке. Для выбора действительно качественного устройства придется сделать немало экспериментов по усовершенствованию и устранению недоделок в конструкции. Для этого нужно подобрать качественную и подходящую по параметрам леску, хорошие крючки, а основное – наживку и приманку.

intellifishing.ru

Зимний автоподсекатель — Самоделки для рыбалки своими руками

        Конечно, спортивность любых снастей с автоподсекателем вызывает усмешку, рыболовы-спортсмены вообще готовы такие удочки приравнять к браконьерским снастям. Для чего же нужна удочка с автоподсекателем?

Прежде всего, она нужна на большом пространстве: водохранилище, озере, длинном участке реки. Расставив автоподсекатели в разных, отстоящих друг от друга на почтительном расстоянии, местах водоема, легко определить точку лова. А если еще эти точки закормлены, а удочки кроме подсекателя оснащены звуковыми сигналами, теми же колокольчиками, то выбор места для рыбалки определится еще быстрее.

А еще присутствует азарт во время изготовления этой снасти. Ведь интересно же, как это сделать удочку, которая сама ловит рыбу! Попробуйте сделать автоподсекатель своими руками– не пожалеете времени, затраченного на его изготовление и настройку.

Основа удочки

Для данной модели удочки с автоподсекателем возьмем кусок доски, ДСП, фанеры и тому подобного материала. Мне попался под руку отрезок от ДСП размером 80х220 миллиметров. Вообще больше, чем 100х300 делать не зачем — громоздко, меньше – не скомпонуешь элементы.

Рычажная скоба

В трех сантиметров от одного из краев доски прикручиваем две скобы для установки рычага подсекателя и крепим их маленькими саморезами. Скобу для крепления можно изготовить из листового металла различной толщины, я воспользовался деталями детского конструктора.

Изготовление пружины

Берем две металлические проволоки: толстую для рычага, тонкую для пружины. Толстая проволока – элемент конструкции подвесных потолков, тонкая – от старого карниза типа «струна». Придерживая один конец тонкой проволоки плоскогубцами, наматываем виток к витку пружину на будущий рычаг. Делаем от десяти до пятнадцати витков, так, чтобы пружина уместилась внутри скобы.

Монтаж рычага с пружиной

Изгибаем рычаг и вводим в начало скобы. Затем надеваем на рычаг пружину и проталкиваем рычаг в скобу до конца. Длинный конец проволоки пружины загибаем снизу на рычаге. Пружина должна тянуть рычаг на себя. Для фиксации рычага, я его придавил плоскогубцами.

Ударная часть

На конце рычага загибаем ударную часть, как на следующем фото. Лишнее отрезаем.

Фиксатор

Итак, ударная часть механизма готова. Принимаемся за изготовление фиксирующей части. Берем очередную толстую проволоку и изгибаем из нее что-то подобное следующему снимку.

Отверстия для крепления

В двух сантиметрах от другого конца основы просверливаем три пары отверстий для крепления фиксатора.

Крепление фиксатора

Прикрепляем фиксатор к основе при помощи пластиковых стяжек.

Рычаг с фиксатором

Проверяем, как будет фиксатор удерживать рычаг подсекателя. При необходимости подгоняем элементы конструкции.

Резинка на фиксаторе

Надеваем на фиксатор канцелярскую стиральную резинку, предварительно проделав в ней отверстие.

Доработка резинки фиксатора

Для большей надежности крепления и визуализации на снежном льду укрепляем резинку на фиксаторе цветными изолентами. Прорезаем в резинке отверстие для пропуска лески (ее роль на снимке играет красная нить).

Крюк-натяжитель

На расстоянии около одного сантиметра от нижнего загиба рычага монтируем натяжитель лески, его роль в конструкции играет крюк для подвески люстр.

Вид со сороны фиксатора

Катушка с намотанной леской станет последним элементом удочки по очереди монтажа. Просверливаем отверстия в ножке катушки и прикрепляем ее к основе саморезами таким образом, чтобы леска проходила через натяжитель и центр резинки. Подгибаем фиксатор вперед, чтобы леска при уходе в лунку не цеплялась за основу.

Готовая удочка

То же, вид сверху

Автоподсекатель для рыбалки

Принцип действия удочки с автоподсекателем

При потяжке лески, фиксатор наклоняется вперед и освобождает рычаг. Рычаг откидывается пружиной назад, своим изгибом бьет по леске и осуществляет подсечку. На воздухе это выглядит очень резко, в воде будет плавно. Увеличивая или уменьшая количество оборотов пружины можно изменять тяговое усилие пружины.

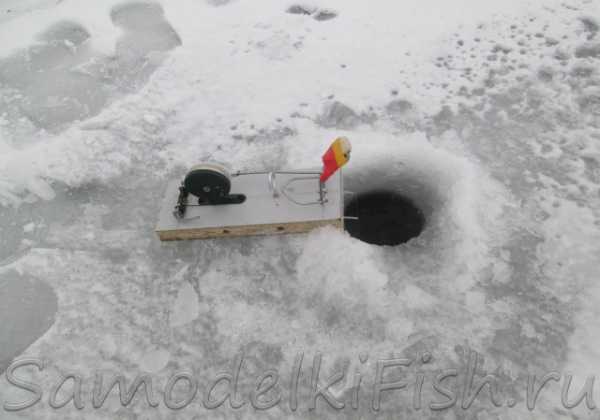

Автоподсекающее устройство над лункой

А вот так выглядит удочка-автоподсекатель на водоеме.

Поляков Юрий Николаевич — Специально для сайта SamodelkiFish, Нижний Новгород, Россия

samodelkifish.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
