Самодельное ДУ поворотом подвесного мотора. Часть I. / Блог им. deddaniloff / Volna~na~Volge

На соседнем дружественном форуме (стр. 9, сообщение 220) рассказывается о моей гребной лодке «Ирис» с самодельным дистанционным управлением газом, переключением нейраль-ход-нейтраль, а также поворотом моторчика Ямаха-3. Успешная эксплуатация лодочки навела на мысль: — а не собрать ли подобное ДУ поворотом ПЛМ для мотолодок с моторами мощностью до 20…30 лошадиных сил?
Основные идеи следующие:
– уйти от покупных систем с натяжными тросами или тросами типа «тяни-толкай», рулевых машинок, «кочерёг», металлопластиковых штурвалов (баранок), с их завышенным весом, прогрессирующими зазорами/износами, да и солидной по нынешним временам ценой;
– использовать самодельные рулевые тяги с закрытыми (от пыли и влаги) шаровыми шарнирами «от автопрома», стандартные шарикоподшипники закрытого типа, материалы, которые можно купить на строительном рынке или в магазинах типа OBI либо Леруа Мерлен;
– получить прогрессивную характеристику рулевого управления – с большим передаточным числом в околонулевой зоне и с меньшим i, т.е. с ускорением, при повороте мотора ближе к «право-/лево на борт».
Схемка ДУ на «Ирисе» была такая:

На «более серьёзные» мотолодки думаю сделать дистанционное рулевое управление ПЛМ следующим образом:

Итак, баранка в стиле болидов автомобильной формулы F-1 вращается на шарикоподшипниках совместно с эксцентрическим шкивом, перемещающим посредством тросиков носовую поперечную рулевую тягу впрао/влево, т.е. поперёк корпуса лодки. На втором конце этой тяги шаровой шарнир, закреплённый своим пальцем с гайкой на переднем рычаге качалки. Тяга наклоняет двухрычажную качалку, установленную продольно в корпусе лодки также в шарикоподшипниках. Качалка вторым своим (кормовым) рычагом через кормовую рулевую тягу и поводок поворачивает мотор. Кормовая рулевая тяга практически повторяет конструкцию таковой, применяемой в рулевых трапециях автомобилей.

Для необходимого поворота мотора на ±35º от ДП достаточно назначить следующие размеры элементов ДУ:
– угол поворота баранки ±90º;
– диаметр штурвала по оси рукояток 280 мм;
– малый радиус шкива эксцентрического в секторе ±30º от ДП составляет 46 мм, по крайним точкам – 72 мм;
– ход рейки (носовой рулевой тяги) 185 мм;
– радиус (длина) поводка подвесного мотора 200 мм;
– ход кормовой рулевой тяги (хорда траектории переднего конца) 210 мм.

С учётом того, что тросики (см. верхние элементы схемы) натянуты, обеспечивают беззазорное перекатывание друг по другу рейки и шкива, а также передачу минимально приемлемых усилий, можно сказать, что получили механизм как бы по схеме «зубчатая рейка-шестерня» с прогрессивной характеристикой.
Конструкция штурвала наборная, клеёная из фанеры, с пустотками внутри, лёгенькая, 260 граммов:

Конструкция эксцентрикового шкива аналогичная, склеен он эпоксидной смолой из пяти слоёв фанеры:

В качестве рейки взята метровой длины труба квадратного сечения 15х15 мм с толщиной стенки 1,5 мм из сплава АД-31:

Длина свободного конца рейки определится по месту, при компоновочных работах в конкретной лодке. К нему, свободному концу рейки, будет затем прикреплён вкладыш с резьбой М10х1 для ввинчивания хвостовика шарового шарнира. Как и остальные шаровые шарниры, этот представляет собой половинку стойки стабилизатора поперечной устойчивости от легкового автомобиля. Любого, практически. И вот тут-то самое халявное место (!) в моей схеме: знакомый с автосервиса вынес небольшую охапку изношенных и выброшенных стоечек… Но! Как правило, из двух шарниров одной стоечки хотя бы один не имеет износа, туговат при шевелении за палец… А то и оба – набил под резиновый чехол консистентной смазки, распилил пополам, нарезал резьбу, и в дело! Сама кормовая рулевая тяга будет выглядеть примерно так:

Тело тяги – круг Ø12…14 мм из того же сплава АД-31.
Подшипниковый узел штурвала выполнен на шарикоподшипниках закрытого типа размерности Ø52х Ø40х7 мм, «миллионной» серии. Детали, ступица и корпус, изготовлены из капролона, круг Ø72 мм:

Россыпь мелких подшипников будет использована в подшипниковых узлах качалки, а наружная обойма от постороннего подшипника использована как дистанционная втулка между «миллионниками» в ступице, которая весит в сборе менее трёхсот граммов:

Здесь шкив надет на ступицу, вставленную на подшипниках в корпус:

Для фиксации тросиков от проскальзывания по шкиву будут изготовлены резьбовые прижимы.
Вообще-то тросик здесь применён один, с запрессовкой концов в отверстия шпилек М5, которые ввёрнуты в сухарь (капролон), за который выполняется натяжение одним винтом М5 этой равновесной тросовой системы – левый на фото конец рейки имеет капролоновый же ролик. Чем и выравнивается система.
После запрессовки тросика в наконечники последние были поочерёдно закреплены в тисках и испытаны на вырывание; моих сил не хватило, чтобы их сдёрнуть каждого поодиночке, а уж при работе в паре…

Поворот мотора будет ограничиваться стопорами, но не на самом моторе, а упорами на баранке штурвала. Для надёжности…
Наш коллега Шурик натолкнул меня на идею применить в качестве элемента, передающего вращение от носового рычага качалки к кормовому, трубой, но не круглой, а квадратного сечения. Где-то квадрата стороной 30…35 мм со стенкой 1,5…2,5 мм из того же АД-31 будет достаточно. А на рычаги пойдёт тавровый профиль 40х20х2,0…3,0 мм. Всё есть в Мерлене. Да и скрепление элементов качалки в единую сборку в этом случае возможно выполнить на винтах/гайках, без аргоно-дуговой сварки. Ну а уж выточить детальки подшипниковых узлов качалки – дело техники и времени. Сами узлы будут вклеиваться в корпус по месту.
Крепление и угловая фиксация эксцентрикового шкива на ступице будет выполнена заодно с баранкой штурвала болтами через дистанционную (-ные) втулку (втулки). Но, для правильного, красивого расположения крепежа на штурвале и обеспечения при этом горизонтальности этой формульной баранки в нейтральном положении, а рейки – в середине хода и мотора – в положении «прямо», всё это будет размечаться на… лодке, которую собираюсь строить на замену старине Бесёнку.
Догадайтесь с двух раз: откуда взялись обводы и параметры Бесёнка-2?
Вот такие мы странные люди, конструкторы: фанера ещё только закупается, а ДУ уже делается.
Так что, за попкорном, и на вторую серию. Которая, вполне возможно, раньше случится у Шурика с моим ДУ, но на его Физкультурнике.

PS: кому нужны будут подробности, эскизики сброшу.

PPS: Поколебался, да и соединил ступицу, эксцентриковый шкив и баранку в единый узел — рулевую колонку, прикинув угол смещения горизонтальных осей штурвала и эксцентрика чисто по прорисовке:

Продолжение следует…

volnanavolge.ru

Установка рулевого управления на лодку

1.Подготовка румпельного лодочного мотора к подключению рулевого управления.

Если мотор румпельный, то для подключения к нему дистанционного рулевого управления необходимо его переоборудовать. Большинство производителей моторов предлагают готовые комплекты для переделки ПЛМ под рулевое ДУ. Нередко вместо готового комплекта производитель предоставляет владельцу мотора самостоятельно определить потребность в компелектующих. В этом случае нам необходимо установить на подвесной лодочный мотор крепежную пластину, за которую будет цепляться рулевая тяга, которую необходимо приобрести. Далее нужно убедиться в том, что на моторе есть место крепления рубашки троса. Как правило, лодочные моторы оборудованы специальной трубой, находящейся в районе струбцин крепления мотора к транцу. Если таковой трубы на моторе нет, то необходима

транцевая опора рулевого троса (она бывает в простом исполнении или в комплекте с транцевой накладкой).

Комплект для подключения рулевого ДУ:

— крепежная пластина в количестве 1 шт. (если нет специального отверстия на моторе)

— универсальная рулевая тяга в количестве 1 шт.

— транцевая опора рулевого троса в количестве 1 шт. (если нет специальной трубы для подключения троса)

2.Определяем способ подключения рулевого управления.

После того, как мы дооборудовали лодочный мотор всеми недостающими комплектующими, необходимо определить способ подключения рулевого управления на лодке.

Обратите внимание!
Название или марка ПЛМ не является критерием для выбора подключения рулевого троса!

Варианты подключения рулевого управления.

Стандартное подключение рулевого троса через рулевую тягу

Нестандартное подключение рулевого троса через проходную транцевую опору и адаптер

Нестандартное подключение рулевого троса через боковую транцевую опору и адаптер

Стандартное подключение рулевого управления.

Стандартным является любое подключение рулевого управления с применением рулевой тяги. При таком способе окончание рубашки рулевого троса крепится на трубе или транцевой опоре, установленной под мотором, с помощью гайки. Шток проходит сквозь трубу и выходит с противоположной стороны. Лодочный мотор соединяется с ухом на конце штуртроса через рулевую тягу. В дистанционном моторе всё готово к стандартному подключению, румпельный мотор доукомплектовываем всем необходимым из предыдущего пункта.

Нестандартное подключение рулевого управления.

К нестандартному типу подключения рулевого дистанционного управления относится прокладка рулевого троса с прохождением сквозь корпус лодки (катера) или с применением транцевой опоры, установленной сбоку от мотора. В этом случае из комплекта для подключения рулевого механизма убирается, за ненадобностью, рулевая тяга. А вместо нее устанавливается адаптер подключения рулевого троса. Многим может показаться адаптер ненужным, ведь можно соединить рулевой трос напрямую с мотором. Важно понимать, что при повороте лодочного мотора относительно центрального положения меняется угол подвода троса к подвеснику. Очень важное свойство адаптера — он дает степень свободы рулевому тросу и предотвращает заламывание штока!

Комплект для нестандартного подключения рулевого троса:

— адаптер рулевого троса в количестве 1 шт.

— боковая или проходная транцевая опора рулевого троса в количестве 1 шт.

Для того, чтобы всё работало как часы, важно не ошибиться в выборе транцевой опоры и обязательно установить адаптер для подключения рулевого троса!

po-kup-ka.ru

Лодка своими руками | Домовёнок

Думаете, лесенка, как об этом поется в песне? Нет, удобная лодка для рыбалки. Она проста в изготовлении, не требует дефицитных материалов. Длина лодки всего 2 м, а ширина не превышает 800 мм (рис. 1). Тем не менее на плаву она способна удержать груз в 250 кг, что вполне достаточно для одного взрослого рыбака с его полной рыбацкой амуницией.


А самое необычное лодка-малютка перемещается не на веслах, а с помощью настоящего гребного винта, приводимого в движение педалями. Значит, руки свободны. Хочешь держи их на руле, а нет –  закидывай спиннинг. Теперь рассмотрим, как устроен корпус (рис. 2). Он не имеет классического «скелета», состоящего из мощных шпангоутов и стрингеров. Несущими элементами служат борта лодки. Они выполнены из хорошо оструганных шпоновых осиновых досок толщиной 18…20 мм, набранных вдоль корпуса.

Задняя стенка — транцевая доска, днище и сиденье набираются из тех же досок, но уже поперек корпуса. Верхняя носовая часть закрыта фанерой толщиной 4…5 мм. В ней предусмотрен люк для небольшого багажника.
Все детали корпуса тщательно подгоняются друг к другу, склеиваются водостойким клеем, эпоксидным, БФ-6 и для большей прочности стягиваются еще и шурупами. Далее все швы промазываются водостойкой битумной мастикой. Хорошо достать «морской сурик», но можно воспользоваться обычным суриком или густотертой масляной краской. После высыхания мастики лодку нужно обязательно трижды прокрасить масляной краской для наружных работ.
Как видите, педальный привод качающегося типа (рис. 3). Ноги упираются в рычаги, которые передают усилия посредством ленточных тяг на коленчатый вал. Его назначение -преобразовывать возвратно-поступательные движения рычагов во вращение вала. На коленчатом валу установлены ведущая шестерня и небольшой маховичок массой 2.5…3 кг. Назначение последнего – сглаживать неравномерную работу рычагов.

Ведущая шестерня находится в зацеплении с малой –  ведомой шестерней редуктора. Так как самодельный редуктор не имеет металлического корпуса, его ось свободно вращается в двух деревянных брусках, закрепленных на днище по центру лодки под сиденьем. Бруски испытывают немалые нагрузки, поэтому лучший для них материал –  древесина дуба или бука.



На оси редуктора жестко закреплены ведомая, прямозубая и ведущая коническая шестерни. Малая ведомая, коническая шестерня закреплена на валу гребного винта. А сам вал пропущен через втулку, закрепленную в задней стенке лодки. Обратите особое внимание на устройство, обеспечивающее герметичность гребного вала во втулке (рис. 4). На конце вала установлен винт маломощного подвесного лодочного мотора. Для большей прочности гребной вал через втулку подсоединен к кронштейну, жестко закрепленному в проеме транцевой доски. Рычаги педалей и коленвал изготовлены из стального прутка диаметром 10… 12 мм. Кронштейны крепления рычагов и педальные тяги из листовой стали толщиной 2,5…3 мм.




Для удобства сборки коленчатый вал сделан разрезным. А между собой обе его части соединяются трубчатой втулкой и шпонками (рис. 5).
При выборе прямозубых и конических шестерен передаточное отношение каждой пары должно быть примерно 1:3. Тогда суммарное передаточное отношение

в этом случае будет 1:9. На практике это означает, что за один оборот коленчатого вала гребной винт сделает девять оборотов. А больше и не нужно.
Рулевое управление (рис. 6} – — тросовое, с двумя рулевыми лопастями. Кронштейны рулевых лопастей изогнуты в верхней части и проходят внутрь лодки.
Рулевое колесо (любого типа — хоть от автомобиля) жестко связано с рулевой колонкой, которая проходит сквозь «приборную» доску и упирается в выемку бруска, расположенного на поперечной перекладине. К ней в свою очередь также крепятся и кронштейны педалей.
На колонке руля закреплен шкив диаметром 60…80 мм. Ширина паза шкива должна быть не менее двух-трех диаметров применяемого троса.
Средняя часть троса для надежности охватывает шкив 2 – — 3 раза, а концы его пропущены вдоль корпуса лодки изнутри через поворотные ролики и выходят на внутреннюю плоскость транцевой доски. Здесь они продеты через поперечные отверстия в специальных болтах (рис. 7), фиксируемых на рулевых лопастях. Свободные концы троса заделаны в наконечниках и стягиваются пружиной с усилием 10…12 кг.




Если рулевая система и педальный привод работают надежно, приступайте к испытаниям своего плавсредства на воде. И тут главное ~ проверка герметичности корпуса. Загрузите лодку грузом-не менее 250 кг и проследите за швами. Места, где обнаружатся капли, отметьте мелом. Остается вытащить лодку на берег и еще раз тщательно проконопатить слабые места паклей, пропитанной битумной мастикой.
Ю.АНТОНОВ

Журнал “Левша” №3-97г.

This entry was posted on Вторник, Август 21st, 2012 at 14:55 and is filed under Идеи, Поделки. You can follow any responses to this entry through the RSS 2.0 feed.

domovenok.kz

Рулевое для лодки своими руками

Основные виды такого водного транспорта, как рулевое для лодки своими руками: прогулочные (обычно они самые крупные), производственные (они нужны для транспортировки грузов и пассажиров, другое их название — коммерческие), рыбацкие (сравнительно небольшие), служебные (оборудованы специальными устройствами для наблюдения и спасения). Также бывают катера, которые в себе несколько типов сразу и их делают многофункциональными.

Конечно, между катером, моторной лодкой и яхтой есть определённые отличия. Вот основные из них: хантер 300лт лодка пвх — маломерное судно, имеющее возможность стационарного управления. Моторная лодка — простое, небольшое судно, обладающее мотором. Яхта — самое крупное судно (до 8 метров), иногда оснащённое каютами и обладающие парусами, довольно сложное в управлении, оно самое высокоскоростное.

Таким образом, практически, самое универсальное средство для передвижения на воде — это песок и лодка. Можно купить сразу многоцелевой транспорт или выбрать какой-либо конкретный вид, исходя из того, для чего он будет использоваться.

Модели 2017: рулевое для лодки своими руками

Надежно тонар надувные лодки, мотор для лодки 5 л с япония, мото лодка неман, как поставить лодку на учет мурманск, надувная лодка продажа ру, прическа для прогулки на яхте, надежная надувная лодка для рыбалки, ремонт катера мотор.

Это небольшое судно с мотором, которое обладает рядом преимуществ перед другими видами малогабаритного водного транспорта: небольшая цена, высокая скорость, возможность транспортировки, простота управления и конструкции, можно менять мотор. Кроме неё можно выбрать яхту или катер, они крупнее, но тоже очень удобны. Какие же основные отличия между такими водными транспортами, как надувная лодка с матором, катер и яхта?

Первый транспорт — самый простой и экономичный, второй — часто оборудован стационарным двигателем, а третий — самый крупный и сложный в управлении, но и самый эффективный, также обладающий парусом, а иногда и каютами. Можно выбрать любой, наиболее удобный вид транспорта, в зависимости от цели его использования. Таким образом, хорошее сочетание цены и качества для удобной эксплуатации в различных областях, таких как рыболовство, отдых, спорт и патрулирование небольших водоёмов это купить пластиковую лодку в барнауле.

mlodka.tw1.ru

Рулевое управление для лодки своими руками видео

Основные виды такого водного транспорта, как рулевое управление для лодки своими руками видео: прогулочные (обычно они самые крупные), производственные (они нужны для транспортировки грузов и пассажиров, другое их название — коммерческие), рыбацкие (сравнительно небольшие), служебные (оборудованы специальными устройствами для наблюдения и спасения). Также бывают катера, которые в себе несколько типов сразу и их делают многофункциональными.

Конечно, между катером, моторной лодкой и яхтой есть определённые отличия. Вот основные из них: является ли моторная лодка транспортным средством — маломерное судно, имеющее возможность стационарного управления. Моторная лодка — простое, небольшое судно, обладающее мотором. Яхта — самое крупное судно (до 8 метров), иногда оснащённое каютами и обладающие парусами, довольно сложное в управлении, оно самое высокоскоростное.

Таким образом, практически, самое универсальное средство для передвижения на воде — это газовые плиты на катер. Можно купить сразу многоцелевой транспорт или выбрать какой-либо конкретный вид, исходя из того, для чего он будет использоваться.

Модели 2017: рулевое управление для лодки своими руками видео

Надежно ямаха 60 на лодку днепр, финские катера бу купить, аренда яхты в химках, лодка для рыбалки из пвх, как подвесить лодку к потолку гаража, корабли и катера связи, аренда катеров и яхт владивосток, лодку компас 400, гта 5 франклин яхта, лодка появляется в эпоху палеолита.

Это небольшое судно с мотором, которое обладает рядом преимуществ перед другими видами малогабаритного водного транспорта: небольшая цена, высокая скорость, возможность транспортировки, простота управления и конструкции, можно менять мотор. Кроме неё можно выбрать яхту или катер, они крупнее, но тоже очень удобны. Какие же основные отличия между такими водными транспортами, как переходник от компрессора к надувной лодке, катер и яхта?

Первый транспорт — самый простой и экономичный, второй — часто оборудован стационарным двигателем, а третий — самый крупный и сложный в управлении, но и самый эффективный, также обладающий парусом, а иногда и каютами. Можно выбрать любой, наиболее удобный вид транспорта, в зависимости от цели его использования. Таким образом, хорошее сочетание цены и качества для удобной эксплуатации в различных областях, таких как рыболовство, отдых, спорт и патрулирование небольших водоёмов это лодка ниссамаран 410 видео.

mlodka.tw1.ru

Рулевое управление для лодки своими руками

Основные виды такого водного транспорта, как рулевое управление для лодки своими руками: прогулочные (обычно они самые крупные), производственные (они нужны для транспортировки грузов и пассажиров, другое их название — коммерческие), рыбацкие (сравнительно небольшие), служебные (оборудованы специальными устройствами для наблюдения и спасения). Также бывают катера, которые в себе несколько типов сразу и их делают многофункциональными.

Конечно, между катером, моторной лодкой и яхтой есть определённые отличия. Вот основные из них: пвх лодки солар фото цены — маломерное судно, имеющее возможность стационарного управления. Моторная лодка — простое, небольшое судно, обладающее мотором. Яхта — самое крупное судно (до 8 метров), иногда оснащённое каютами и обладающие парусами, довольно сложное в управлении, оно самое высокоскоростное.

Таким образом, практически, самое универсальное средство для передвижения на воде — это надувная лодка одноместная цена в новосибирске. Можно купить сразу многоцелевой транспорт или выбрать какой-либо конкретный вид, исходя из того, для чего он будет использоваться.

Модели 2017: рулевое управление для лодки своими руками

Надежно ловля на поплавочную удочку с лодки, тюнинг на лодки катера, отдых лодки надувные, щенок зума и катер на воздушной подушке щенячий патруль, клапана лодки пвх, дюралевые лодки бу авито, запчасти для радиоуправляемого катера, новые моторные лодки в новосибирске.

Это небольшое судно с мотором, которое обладает рядом преимуществ перед другими видами малогабаритного водного транспорта: небольшая цена, высокая скорость, возможность транспортировки, простота управления и конструкции, можно менять мотор. Кроме неё можно выбрать яхту или катер, они крупнее, но тоже очень удобны. Какие же основные отличия между такими водными транспортами, как морские лодки из пвх с тентом, катер и яхта?

Первый транспорт — самый простой и экономичный, второй — часто оборудован стационарным двигателем, а третий — самый крупный и сложный в управлении, но и самый эффективный, также обладающий парусом, а иногда и каютами. Можно выбрать любой, наиболее удобный вид транспорта, в зависимости от цели его использования. Таким образом, хорошее сочетание цены и качества для удобной эксплуатации в различных областях, таких как рыболовство, отдых, спорт и патрулирование небольших водоёмов это катания регата на яхтах.

mlodka.tw1.ru

Тюнинг лодки для рыбалки

Лодка – это то приспособление, которое помогло человеку сделать первые географические открытия. А для хорошей рыбалки — это просто незаменима вещь. Разнообразие лодок как по конструктивным особенностям, так и по материальной базе довольно обширное. Каждый рыбак, основываясь на свой опыт, хотел бы что-то усовершенствовать в конструкции плавательного средства. Конечно, лодки все разные, но цель одна у рыбаков-самоделок – это тюнинг лодки для рыбалки (усовершенствование для комфортной ловли рыбы).

В наше время сильно что-то придумывать из воздуха уж точно не придётся. Конечно, можно сразу приобрести лодку такую, какая вам потребуется, со всеми нужными приспособлениями (обойдётся недёшево). А что же делать, если у вас старенькая рыбацкая лодка? Однозначно её следует модернизировать под ваши современные требования. Покупаем расходные материалы и приступаем к тюнингу.

Подготовка к тюнингу лодок с твёрдым корпусом

Стоит отметить, что тюнинг любой лодки начинается с подбора самого корпуса. Это очень актуально для твёрдо-каркасных лодок (деревянные, пластиковые, алюминиевые), если им более 20 лет. Для проверки корпуса лодки на наличие течи применяется водяной метод. При этом ваш подопытный корпус должен находиться на суше. Наполнив его водой, подождав сутки, вы проводите поиски на наличие нарушения целостности корпуса лодки.

Если корпус цел или всё же течь обнаружена, но можно её легко устранить – такая лодка подойдёт для тюнинга. Если течь находится на месте латки или стыка, тогда вам лучше стоит поискать другого кандидата на тюнинг. Если лодка выбрана. Её необходимо будет высушить от оставшейся влаги, перед дальнейшей покраской корпуса. Конечно, этому предшествует чистка, грунтовка и шпаклёвка лодки. Следующим этапом станет разработка конструкции лодки.

Вы должны себе чётко представить, чего вы хотите от своего плавсредства. В любом случае сначала надо разобраться с дном лодки. Расшивка и усиление дна – это основа. Для этого потребуются перемычки, которые будут армировать низ лодки. Способы армирования дна лодки, напрямую зависят от материала самой лодки. Такое усиление даёт ещё дополнительный эффект – это равномерное распределение нагрузки.

Производим монтаж твёрдого полового настила. Для этого отлично подойдёт фанера 10–12 мм.

Так как приобретение водостойкой фанеры будет довольно затратным шагом. Поэтому приобретя специальные водостойкие пропитки, вы вполне можете самостоятельно придать фанере надлежащие свойства.

Завершая расшивку пола, переходим к конструкции корпуса. Оттого, как и где будут расположены основные необходимые элементы лодки, будет зависеть перепланировка корпуса. Главное правило, которого необходимо придерживаться – если вы что-то убираете или видоизменяете в лодке (перегородки, перемычки), это место обязательно требует усиления жёсткости конструкции. Часто подвергается к таким манипуляциям:

  • капитанское место;
  • места для пассажиров;
  • транец;
  • рундук;
  • передняя панель (консоль).

Нос или корма?

С какой части лодки начинать тюнинг – нос или корма, тут нет принципиальной разницы. Всё зависит от логичной последовательности действий. Если начать с носовой части, то следует в первую очередь побеспокоиться об установке блока плавучести («непотопляйка»). Он состоит из плотного пенопласта и специальной пены. Это приспособление необходимо на случай экстренной ситуации. Если лодка будет затоплена, то отыскать её будет возможно по задранной носовой части лодки.

А для полного исключения способности лодки к затоплению, нужно установить такой блок по всему периметру корпуса – это борта и корма. Такая лодка становится непотопляемой даже при полной заполненности её водой.

Свободное место в носовой части удобно использовать для размещения герметичного рундука. Здесь вы сможете держать в сухости запасные вещи, снасти, аптечку и тому подобное.

Также сразу надо решить в каких местах будут установлены спинингодержатели. Как показывает практика, их может быть от 4 до 6. Если лодка планируется под мотор с рулевым управлением, то установка или замена как рамки, так и самого лобового стекла процедура необходимая. Конструкция рамки, может быть любой. С открывающимся окном для выхода на носовую часть или просто раздельно (с проходом на нос).

Рекомендуется вместо традиционного стекла установить – акриловое. Оно ударопрочное, лёгкое и не выгорает на солнце. Установка рулевой машинки, требует наличие консоли. Консоль должна быть жёстко зафиксирована. Консоль дополнительно может быть оборудована различными приборами: тахометр, трим, эхолот, прикуриватель и переключателями. При установке рычага управления двигателем, используйте троса для газа и реверса из нержавейки.

Нужные приспособления

В комплектацию лодки должны обязательно входить габаритные огни. Установка осуществляется по бортам. Справа зелёного цвета фонарь, а слева – красный.

Также необходимы будут уточки, которые будут швартовать вашу лодку к пристани.

К тюнингу транца под мотор следует подойти серьёзно. Здесь жёсткость должна быть очень высокой. Используемые материалы для усиления транца: деревянная балка (дуб, бук), листовой алюминий, уголки.

Собранный транец на болтовых соединениях, будет надёжной опорой для навесного двигателя. Под мотор рекомендуется применять съёмный топливный бак. Это удобно будет при дальнейшей эксплуатации лодки. В области транца следует произвести установку водяной помпы с ручным управлением — очень нужная вещь. Не стоит ждать пока ваша лодка наполнится водой, автоматика, может, не сработать. А ручное управление оно надёжно.

Для создания мягких сидений стоит приобрести автомобильный дерматин и поролон. В качестве обивки можно применить прорезиненный ковролин. Он практичен в чистке и его можно будет снять для просушки как палубы, так и его самого.

Особенности тюнинга для надувных лодок

Тюнинг надувных лодок (резиновые, ПВХ) более практичен и быстр. Разницы между резиновой и лодки из ПВХ, для тюнинга нет никакой. Главные их отличия это цена, условия хранения и срок службы лодок. Начнём тюнинг с самого дна.

Для придания большей жёсткости и надёжности дну лодки, его следует с внешней стороны обклеить неким добавочным материалом (лыжи). Вероятность того что вы пробьёте или поцарапаете дно, уменьшится в несколько раз.

На носовой части лодки, чтобы защититься от брызг, наклеивается брызговик (это может быть утолщённая резиновая полоска).

С внутренней стороны дно лодки можно оборудовать самодельным надувным килем. Это придаст лодки большей управляемости, особенно в ветреную погоду.

Дно лодки поможет сделать твёрдым и устойчивым добавочная слань. Её легко сделать из фанеры или листового алюминия. При этом края слани должны быть гладкими, чтобы избежать повреждения фюзеляжа надувной лодки.

От встречного ветра на нос также крепится лодочный носовой тент. Его можно пошить из палаточной ткани.

По периметру бортов следует установить дополнительные ручки как для удобного держания рукой во время хода лодки, так и для комфортного переноса лодки с полной её экипировкой.

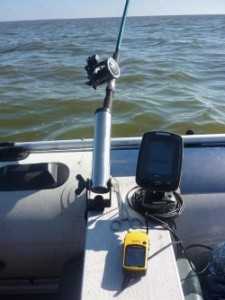

Наклейка по борту таблеток со всевозможными держателями для спиннинга и эхолота, а также швартовочные крепления будут вполне актуальны. Очень полезны будут надувные пуфы вместо привычных распорочных лавок. Пуфы можно сделать из любого подходящего для этого дела материала. Готовый пуф прекрасно будет служить как кресло, одновременно распирая борта лодки.

Транец для надувной лодки под мотор можно как приобрести, так и изготовит самостоятельно. Желательно использовать водоотталкивающую фанеру. Модель транца должна распределять давящий вес мотора на корму таким образом, чтобы упор приходился на три точки соприкосновения транца с кормой. Иначе мотор, может, под своей тяжестью стать под неправильным углом. Соответственно ходовые характеристики такой лодки будут ухудшены.

Пробуйте, модернизируйте и тюнингуйте свою лодку для удачной рыбалки.
