Подвесной лодочный мотор болотоход | Сделай Сам www.sdelay.tv

Здравствуйте дорогие самодельщики.

Меня зовут Андрей, я из Москвы. Хочу поделиться с Вами своим последним изделием.

Для начала немного лирики и истории.

Идешь на рыбалку или охоту и думаешь хватит ли сил на обратную дорогу? Ведь сегодня решил и в затон сходить, поблеснить щукаря среди лопухов и на тяге вечерней у дальнего острова в тростнике постоять, а к нему только полчаса через заросшие протоки толкаться…

Ведь, как известно, как раз на границе с густо заросшей водорослями части водоема и прячется вожделенная рыболовами добыча – щука. Да и колонии утки – самой динамичной, многочисленной и интересной дичи осенней охоты редко выбираются на открытую воду. При отсутствии собаки охотнику, порой, приходится, километры проталкивать лодку шестом через заросли камыша и тростника. Иногда плотность зарослей такова, что лодка продвигаясь по ним как будто лезет на берег. О применении подвесного лодочного мотора, охлаждаемого забортной водой тут не может быть и речи, а вот болезненные мозоли, стертые в кровь обеспечены. Вот и задумываешься о каком-нибудь средстве механизации, что бы добраться до нужного водного угодья. Тут и пригодился бы подвесной болотоход.

В основном для охлаждения лодочных двигателе используется забортная вода. Проходимость таких судов в большой степени зависит от чистоты водоема. Любая водная растительность на нем становится определенной преградой движению. Мелководные и заболоченные водоемы становятся вообще не проходимыми.

И вот в 40-х годах приходит идея использования движителя на разделе сред водяной и воздушной. Это мотор с полупогруженным пропеллером, который работает вблизи поверхности воды. Ярким примерами могут служить советский мотор-весло МВ-72 (с мотором мотоцикла М-72), мотор-весло MB-180 с использованием двигателя от бензопилы воздушного охлаждения и германский мотор-весло водяного охлаждения Maybach S5.

Водяное охлаждение Maybach сводило на нет возможность его применения для движения судна по мелководью и водной растительности. А колоссальный вес не позволял оперативно перемещать его с судна на судно.

Иначе к решению проблемы подошли водномоторники государств Юго-Восточной Азии. Здесь около 50 лет назад стали использовать для таких водоемов мотор-весло с двигателями воздушного охлаждения разных мощностей вплоть до автомобильных. Обуславливалось это, скорее всего, непомерной бедностью стран и недоступностью по цене для их населений более дорогих классических водных моторов.

Однажды побывав во Вьетнаме и развивая не новую идею движителя воздушного охлаждения с полупогруженным винтом, которому не страшны мелководье, болота, грязь, заросли тростника и камыша, американец Уоррен Кок около 20 лет назад разработал первую опытную модель такого двигателя с укороченным валом. Дело в том, что очень длинные валы 3 метра и более, применяемые в Азии, обуславливаются не возможностью сильного наклона головки четырехтактного двигателя относительно горизонтального положения для погружения пропеллера в воду. Масло в картере двигателя стекает в сторону наклона и мотор, лишенный смазки перегревается. Поэтому Кок применил в конструкции карданный вал и задал при помощи него начальный угол наклона вала к воде. Наклон этот зависит от высоты борта лодки, на которую устанавливается мотор. Чем выше борт, тем в более нагруженных условиях работает карданный шарнир вала. Подобные модели и некоторые их модификации выпускаются в США и по сей день.

В России огромное количество водных ресурсов. Большое их число мелководно, полузаболочено, имеет заросли водной растительности, тростника и камыша. Передвижение по ним было бы удобно при помощи двигателя воздушного охлаждения с полупогруженным пропеллером.

Однако двигатели такого рода по непонятным причинам у нас отсутствуют до сих пор …

Вот я и решил повторить опыт Уоррена.

Двигатель состоит из двух модулей — стубцины крепления к транцу лодки и собственно мотора в сборе с опорной платформой и валом в трубе дейдвуда. Варил из самых легкодоступных материалов — мягкой стали для стандартного проката. Используется листовая сталь, толщиной 4 мм.

Конструкция понятна из фото. Верхний болт это ось на которую потом сажается мотор. А с боку болт, при перемещении которого, регулируется угол наклона верхней опорной пластины и всего двигателя вцелом.

Загрунтовал и покрасил — получилось очень по военному — на танк похоже…

Внутренние валы и узлы крепления подшипников пришлось заказать на заводе по моим оригинальным чертежам. Ни токарного станка, ни опыта работы на нем у меня нет.

Стандартный китайский мотор от сельхозтехники установил на опорную платформу. Трубу с установленным в ней валом через карданную муфту монтируем на вал двигателя и только после этого отъюстировав ее по уровню и наклону привариваем к платформе и щеке мотора по месту.

Может тут не очень хорошо видно, вот с другого ракурса

С боку приварен кусок трубы в который вставлена рукоятка и зафиксирована двумя болтами. Ручка газа стандартная от мопеда. Внизу установлена пластина над пропеллером для снижения его кавитации. Под пропеллером находится ограничительное перо для защиты пропеллера.

В общем-то и всего делов….

Очень подробно конструкцию можно увидеть в ролике



А испытания сего девайса по адресу

Мне очень понравилась конструкция, а Вам?



С Уважением,

Андрей.

А испытания сего девайса

sdelay.tv

лодочный мотор болотоход своими руками видео Видео

2 лет назад

Решил выложить мотор болотоход своими руками с некоторыми размерами от 7 до 18л.с.Винты алюминий. Если есть…

2 лет назад

Болотоход своими руками.

2 лет назад

Как сделать дейдвуд для мотора болотоход своими руками от 7 до 18л.с.

4 лет назад

Лодочный мотор-болотоход Harpoon 6,5 л.с. Силовой агрегат 4-х тактный ,бензиновый от сельскохозяйственных мотобл…

3 лет назад

Летом, когда уровень воды падает, а её недавние разливы заменяет богатая растительность, лодка «Утятник»…

11 меc назад

Изготавливаем на заказ Лодки 4.5м 5м 5.5м 6м. Болотоходы+Моторы . Болотоходы разной мощности 15лс, 17лс,18.5лс, 24лс,…

3 лет назад

Видео атом как я конструировал свой болотоход лодочный.

1 лет назад

Продажа утиных и гусиных чучел пр-во Краснодар Просьба…все заявки присылать только на почту [email protected]

2 лет назад

Первый раз загнали этот мотор в заросли и мелководье глубиной до 10 см. Результат, на мой взгляд, неплохой….

3 лет назад

Применение углового редуктора дает возможность создать лодочный мотор, в том числе и болотоход. Чем сейчас…

1 лет назад

Самый простой мотор-болотоход.

1 лет назад

Лодка фанера покрытая стекловолокном, мотор lifan 15 л.с. винт азиат 8\5, скорость вдвоем 26 км/ч.

6 лет назад

Новые подвесные двигатели серии Go-Devil Surface Drive разработаны специально для тех, кому жизненно необходимо…

1 лет назад

Грязевые двигатели. Офроуд на лодках! Лодочный мотор болотоход. Такого вы еще не видели! Лодочный мотор…

4 лет назад

http://tofalar.ru/products/15381514.

8 меc назад

Ходовые испытания болотохода 6.5 л.с.

11 меc назад

Винт для лодочного мотора болотохода. 9″ Мы находимся здесь: http://tehnoforum.com/index.php?topic=3078.435.

videoprime.ru

Подвесной лодочный мотор болотоход

Здравствуйте дорогие самодельщики.

Меня зовут Андрей, я из Москвы. Хочу поделиться с Вами своим последним изделием.

Для начала немного лирики и истории.

Идешь на рыбалку или охоту и думаешь хватит ли сил на обратную дорогу? Ведь сегодня решил и в затон сходить, поблеснить щукаря среди лопухов и на тяге вечерней у дальнего острова в тростнике постоять, а к нему только полчаса через заросшие протоки толкаться…

Ведь, как известно, как раз на границе с густо заросшей водорослями части водоема и прячется вожделенная рыболовами добыча – щука.

Да и колонии утки – самой динамичной, многочисленной и интересной дичи осенней охоты редко выбираются на открытую воду. При отсутствии собаки охотнику, порой, приходится, километры проталкивать лодку шестом через заросли камыша и тростника. Иногда плотность зарослей такова, что лодка продвигаясь по ним как будто лезет на берег. О применении подвесного лодочного мотора, охлаждаемого забортной водой тут не может быть и речи, а вот болезненные мозоли, стертые в кровь обеспечены. Вот и задумываешься о каком-нибудь средстве механизации, что бы добраться до нужного водного угодья. Тут и пригодился бы подвесной болотоход.

В основном для охлаждения лодочных двигателе используется забортная вода. Проходимость таких судов в большой степени зависит от чистоты водоема. Любая водная растительность на нем становится определенной преградой движению. Мелководные и заболоченные водоемы становятся вообще не проходимыми.

И вот в 40-х годах приходит идея использования движителя на разделе сред водяной и воздушной. Это мотор с полупогруженным пропеллером, который работает вблизи поверхности воды. Ярким примерами могут служить советский мотор-весло МВ-72 (с мотором мотоцикла М-72), мотор-весло MB-180 с использованием двигателя от бензопилы воздушного охлаждения и германский мотор-весло водяного охлаждения Maybach S5.

Водяное охлаждение Maybach сводило на нет возможность его применения для движения судна по мелководью и водной растительности. А колоссальный вес не позволял оперативно перемещать его с судна на судно.

Иначе к решению проблемы подошли водномоторники государств Юго-Восточной Азии. Здесь около 50 лет назад стали использовать для таких водоемов мотор-весло с двигателями воздушного охлаждения разных мощностей вплоть до автомобильных. Обуславливалось это, скорее всего, непомерной бедностью стран и недоступностью по цене для их населений более дорогих классических водных моторов.

Однажды побывав во Вьетнаме и развивая не новую идею движителя воздушного охлаждения с полупогруженным винтом, которому не страшны мелководье, болота, грязь, заросли тростника и камыша, американец Уоррен Кок около 20 лет назад разработал первую опытную модель такого двигателя с укороченным валом. Дело в том, что очень длинные валы 3 метра и более, применяемые в Азии, обуславливаются не возможностью сильного наклона головки четырехтактного двигателя относительно горизонтального положения для погружения пропеллера в воду. Масло в картере двигателя стекает в сторону наклона и мотор, лишенный смазки перегревается. Поэтому Кок применил в конструкции карданный вал и задал при помощи него начальный угол наклона вала к воде. Наклон этот зависит от высоты борта лодки, на которую устанавливается мотор. Чем выше борт, тем в более нагруженных условиях работает карданный шарнир вала. Подобные модели и некоторые их модификации выпускаются в США и по сей день.

В России огромное количество водных ресурсов. Большое их число мелководно, полузаболочено, имеет заросли водной растительности, тростника и камыша. Передвижение по ним было бы удобно при помощи двигателя воздушного охлаждения с полупогруженным пропеллером.

Однако двигатели такого рода по непонятным причинам у нас отсутствуют до сих пор …

Вот я и решил повторить опыт Уоррена.

Двигатель состоит из двух модулей — стубцины крепления к транцу лодки и собственно мотора в сборе с опорной платформой и валом в трубе дейдвуда. Варил из самых легкодоступных материалов — мягкой стали для стандартного проката. Используется листовая сталь, толщиной 4 мм.





Конструкция понятна из фото. Верхний болт это ось на которую потом сажается мотор. А с боку болт, при перемещении которого, регулируется угол наклона верхней опорной пластины и всего двигателя вцелом.









Загрунтовал и покрасил — получилось очень по военному — на танк похоже…





Внутренние валы и узлы крепления подшипников пришлось заказать на заводе по моим оригинальным чертежам. Ни токарного станка, ни опыта работы на нем у меня нет.

Стандартный китайский мотор от сельхозтехники установил на опорную платформу. Трубу с установленным в ней валом через карданную муфту монтируем на вал двигателя и только после этого отъюстировав ее по уровню и наклону привариваем к платформе и щеке мотора по месту.





Может тут не очень хорошо видно, вот с другого ракурса





С боку приварен кусок трубы в который вставлена рукоятка и зафиксирована двумя болтами. Ручка газа стандартная от мопеда. Внизу установлена пластина над пропеллером для снижения его кавитации. Под пропеллером находится ограничительное перо для защиты пропеллера.

В общем-то и всего делов….





Очень подробно конструкцию можно увидеть в ролике



С Уважением,

Андрей.



Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

handf.mirtesen.ru

Как изготовить болотоход своими руками?

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Узнайте, чем отличается посевной комплекс Джон Дир 1910 от своих односерийных аналогов.

Прочитав следующую статью, вам станут известны технические характеристики автобетоносмесителя СБ-92.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

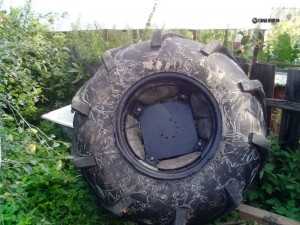

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

  • ножи, обычные и с двухсторонней режущей кромкой;
  • точило, чтобы обрабатывать ножи;
  • большое шило;
  • молоток;
  • кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

  • протектор должен обладать эффектом самоочистки. Это особенно актуально для эксплуатации в суровых заболоченных районах;
  • если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким. Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
  • для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.

Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

Зерноуборочный комбайн Нью Холланд 5080 оснащен системой Lateralfloat, что позволяет исключить потерю зерна при сборе урожая в холмистой местности.

А здесь можно прочитать информацию о том, как изготовить мотобур из бензопилы своими руками.

Для вас подготовлена статья http://spez-tech.com/tehnika/raznoe/ruchnoy-transheekopatel-svoystva-osobennosti-raznovidnosti.html об особенностях и технических характеристиках малогабаритных ручных траншеекопателях ТГКМ 1200.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку. Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее видео, вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

Как изготовить болотоход своими руками?

Как создать болотоход своими руками из подручных средств

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Прочитав следующую статью. вам станут известны технические характеристики автобетоносмесителя СБ-92.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

  • ножи, обычные и с двухсторонней режущей кромкой;
  • точило, чтобы обрабатывать ножи;
  • большое шило;
  • молоток;
  • кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

  • протектор должен обладать эффектом самоочистки. Это особенно актуально для эксплуатации в суровых заболоченных районах;
  • если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким. Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
  • для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.

Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

А здесь можно прочитать информацию о том, как изготовить мотобур из бензопилы своими руками.

Для вас подготовлена статья http://spez-tech.com/tehnika/raznoe/ruchnoy-transheekopatel-svoystva-osobennosti-raznovidnosti.html об особенностях и технических характеристиках малогабаритных ручных траншеекопателях ТГКМ 1200.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку. Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее , вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Ну и махина конечно)Хотел бы я на такой покататься, только по нашему городу, ибо здесь осенью у нас действительно натуральное болото, по которому только на этих болотоходах и кататься. А вообще идея довольно прикольная, да и выглядят они внущающе, только вот таких подручных средств у меня в данный момент нет, но я обязательно возьму за создание подобного девайса, ибо иногда мне всё таки приходится по болотам ездить)

Ну, если кому-то охота возиться с немаленькой по трудозатратам переделкой, да и денег не много, то, как говорится, вэлкам. Все равно такой болотоход вряд ли отличается высокой проходимостью, например, в сравнении с аппаратами на воздушной подушке, которые, между прочим, и в зимнее время такие же хорошие ходоки. Делают, кстати, и самодельные. А по Нэшнл джиографик я даже видел фильм про таких американских самоделкиных. У нас же по грибы, ягоды, охоту и рыбалку пользуется популярностью Сузуки Самурай — маленькая и весьма проходимая машинка.

http://spez-tech.com

legkoe-delo.ru

Подвесной лодочный мотор болотоход HDM —



 Охотники, рыбаки, геологи, спасательные службы — все теперь имеют доступ к самым труднопроходимым участкам водоемов, туда, где ни один лодочный мотор не может помочь. Новый подвесной мотор HDM работает в грязи и болоте круглые сутки, ведь именно для таких условий он и создан. Ни тина, ни ил, ни камни — ничто не сможет остановить Ваше судно.











 Создание универсального болотного движителя для лодок стало возможным в результате долгих научных исследований и натурных экспериментов в самых густо заросших водоёмах, на заиленных отмелях и на порожистых горных речках. Движитель HDM без преувеличения можно назвать «водяным вездеходом».

  Рама двигателя HDM сваривается вручную  из специальных стальных сплавов, вырезанных и согнутых  на высокоточном компьютерном оборудовании, что обеспечивает непревзойденную надежность конструкции.





  Подвесной мотор крепится на свободной подвеске, это предохраняет конструкцию от повреждений при столкновении с камнями или стволами затопленных деревьев. Система передачи вращения прямого действия через приводной зубчатый ремень и обратного хода не имеет, КПД не менее 95%. Чтобы прекратить движение, следует поднять винт из воды вверх. Поскольку движитель не имеет обратного хода, у него нет и редуктора, который является чувствительным местом любой конструкции.



 Четырехтактные бензиновые двигатели HONDA, KOHLER и HDM Marine, применяемые в подвесных моторах HDM, охлаждаются воздухом и, соответственно, не имеют водяных насосов, которые могут засориться или поломаться. Высокий крутящий момент на низких оборотах дает возможность вращать гребной винт, погруженный в ил и песок. Встроенные генераторы мощностью до 300Wt допускают установку на лодку светового оборудования для безопасного движения в темное время суток.  Расход топлива не более 6.27 литров в час.

Все подвесные моторы HDM комплектуются двухлопастными и трехлопастными гребными винтами шнекообразного типа из нержавеющей стали, что наилучшим образом соответствует условиям эксплуатации в заросших водоёмах и на мелководьях.

  Для условий эксплуатации на каменистых речках (средний размер камней — не менее 10 см), на стойку антикавитационной пластины  можно установить дополнительный защитный кожух, который оградит винт от повреждений.



  Управление дроссельной заслонкой, кнопка СТАРТ, СТОП и чека безопасности установлены на румпеле управления, который крепится к раме подвесного мотора через резиновые подушки, что исключает чрезмерную вибрацию и делает процесс управления удобным и комфортным.

  Плавная регулировка угла наклона рамы подвесного мотора и ступенчатая по высоте делает возможным эффективную эксплуатацию на лодках с различной высотой и углом наклона транца.







as-eng.biz

Ааааааааа

Узлы, показанные на фото и поясняющие более подробно элементы конструкции взяты с разнообразных сайтов. Данные фото собственностью автора не являются и за их дальнейшее использование он ответственности не несёт.

Внешний вид подвесного лодочного мотора болотохода

С другим двигателем (повёрнуто)

Спарка движителей

Поворотно-транцевое крепление, вариант 1

Поворотно-транцевое крепление, вариант 2

Крепление к транцу

Площадка двигателя

Конструкция карданной передачи

Масленка вала

Конструкция вала

Рама

Нижняя часть рамы и винт

Вариант оперения

Теоретическая конструкция узла винта

Подшипник оконечный и промежуточный скольжения

Антикавитационная плита, вариант

Винт стальной

Узел управления

starikandel.narod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
