Пластиковая лодка своими руками

Строить лодки из фанеры с наружным покрытием из стеклопластика быстро и дешево. Я сделал несколько таких лодок, но в дальнейшем от этой технологии отказался. Несмотря на защитный слой пластика, фанера быстро набирает влагу, вес корпуса увеличивается и скоростные характеристики глиссирующей лодки падают. И конечно — прочность фанеры значительно ниже прочности монолитного стеклопластика. При плохой вентиляции и в условиях повышенной влажности фанера быстро разрушается микроорганизмами и расслаивается.

Стеклопластик не имеет перечисленных недостатков, однако постройка из него лодок очень трудоемка. Необходимо сначала изготовить болван или матрицу, отформовать на них пластиковый корпус, затем в него вклеить набор. Изготовление болвана или матрицы оправдывается при постройке хотя бы 4-5 лодок, но найти столько любителей строить одинаковые корпуса довольно трудно.

Вся наружная поверхность корпуса разбивается на участки, в пределах которых его можно обшить одним плоским листом стеклопластика. С каждого участка снимается шаблон из картона или плотной бумаги. Пластик в виде листов выклеивается на столе, причем для ускорения полимеризации используются горячие утюги. Все работы по изготовлению листов пластика необходимо вести вне помещения, поскольку разогретая смола обильно выделяет летучие компоненты, которые токсичны. На столе расстилается калька, служащая разделительным слоем, на нее накладываются 3-5 слоев стеклоткани, затем на всю площадь ткани, по возможности равномерно, наносится эпоксидная смола, приготовленная с введенными в нее пластификатором и отвердителем, и проглаживается утюгом. Вязкость разогретой смолы снижается, благодаря этому связующее хорошо пропитывает все слои в пакете стеклоткани. На те места, где связующего оказалось недостаточно, можно нанести новую порцию смолы и снова прогладить утюгом. Следует помнить, что оптимальное соотношение (по весу) связующего и стеклоткани находится в пределах от 40:60 до 50:50.

После того, как материал станет достаточно жестким, но его еще можно легко резать ножом, оставляя ровные края среза, на стеклопластиковый лист накладывают шаблон и по нему обрезают лист будущей обшивки по кромкам. Кромки набора корпуса лодки, к которым будет приклеиваться пластик, заранее промазывают эпоксидным клеем. Торцы фанерных шпангоутов приходится смазывать клеем несколько раз. Затем заготовку из пластика накладывают на набор калькой наружу и крепят к нему мелкими гвоздиками, обеспечивая плотное прилегание склеиваемых поверхностей.

Кальку с обшивки в дальнейшем удаляют шкуркой. Делать это можно при помощи дрели, наклеив шкурку на фибровый диск.

Если при укладке листа на набор он будет провисать между шпангоутами, то приклеивать его не следует. Нужно заготовку прикрепить вертикально на солнцепеке или близ батареи парового отопления для продолжения полимеризации связующего. При этом надо периодически проверять, чтобы заготовка не стала настолько жесткой, что пластик трудно будет пробить мелкими гвоздями или затруднится изгиб листа по обводам.

Таким образом, заранее выклеенными листами закрывается вся поверхность корпуса, начиная с кормы. На стрингерах кромки отдельных листов приклеиваются встык; на шпангоутах из-за их малой толщины — внахлестку. Перекрытие кромок не должно превышать толщины фанеры шпангоута.

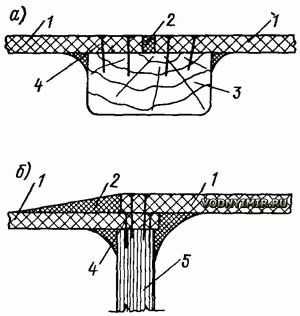

Соединение кромок листов стеклопластики на стрингерах (а)
и шпангоутах (б)


1 — листы стеклопластика; 2 — эпоксидная шпаклевка; 3 — стрингер;
4 — гвоздь; 5 — шпангоут.

Затем все неровности шпаклюют эпоксидной шпаклевкой и дают корпусу постоять двое-трое суток. После этого корпус можно ошкуривать, а затем обклеивать его дополнительными слоями стеклоткани до нужной толщины обшивки. При нанесении последнего слоя стеклоткани в эпоксидную смолу добавляют красящий пигмент. Далее обшивку шлифуют, если есть необходимость — окрашивают, переворачивают и приступают к работам внутри корпуса.

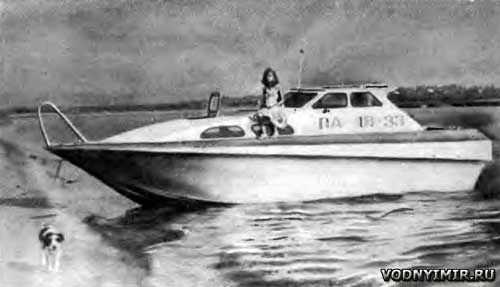

Построенный мною таким образом катер ходит уже 8 навигаций. Его длина 8,5 м, высота борта 1,2 м, ширина 2,6 м; двигатель — «ЗМЗ-53». Во время эксплуатации было несколько случаев наезда на топляки, и хотя набор получал повреждения при сильных ударах, течи не было. Набор от обшивки не отстает, а ремонт после встречи с топляком не требует больших затрат времени. Сейчас таким же способом заканчиваю постройку десятиметровой яхты. В том, что получится конструкция легкая, прочная, долговечная, — сомнений нет.

Л. Нефедов, г. Пермь.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Goldrybak

Всё о рыбной ловле!

Как сделать самодельную лодку

Не секрет, что большая часть мужского населения любит ходить на рыбалку. Особенное удовольствие приносит ловля на лодке и поэтому многие мечтают приобрести данный объект, а некоторые делают её своими руками.

Материалы для изготовления лодки

Интернет кишит разнообразными идеями творчества, которые легко можно воплотить в жизнь. Введя любой запрос в поисковик, человек быстро получает интересующий его ответ.

И решив соорудить средство для плавания на воде, вы легко обнаружите массу идей, которые при желании можно воплотить в жизнь. Итак, из чего можно сделать лодку? Её можно изготовить из:

Каждый перечисленный материал отличается сложностью в использовании, потому что плотность разная, а соответственно качество тоже. Но стоит помнить, что каждый материал имеет свои плюсы и минусы. Поэтому, выбор материла напрямую зависит от срока дальнейшей эксплуатации средства:

  • Например, самым прочным материалом является дерево. Оно более приспособлено для длительного плаванья на воде и может послужить лет семь. Стоит помнить, нужно брать прочное дерево. Лучше всего использовать дуб. Так существует большая вероятность качественного изготовления.
  • Фанера уже не столь надёжна, чем дерево. Это определятся в её тонкости. Но, если вы не сильно часто выбираетесь на рыбалку, хотите сэкономить на изготовлении, то фанера является отличным выбором.
  • Что касается бутылок, то у многих задаются вполне логичным вопросом: как сделать лодку из бутылок? Многие подумают, что это вовсе не реально. Но не смотря на все сомнения, результат будет удивительным. Она окажется легкой. Но в случае изготовления необходимо максимально постараться, чтобы результат вашей работы не развалился во время восхождения на воду.
  • Алюминий тоже отлично подходит в качестве материла. Он надёжный, может прослужить длительное время. Но производство из такого материала займёт много времени, сил. Поэтому многие предпочитают деревянную основу.

Последний материал является очень распространённым. Ведь все покупные плавательные средства производятся именно из резины. Она хорошо держится на воде и способна выдержать большой вес.

Но при производстве нужно быть аккуратным, ведь один прокол испортит её. Время, усилия, деньги будут потрачены зря. Процесс требует полной сосредоточенности, максимального внимания.

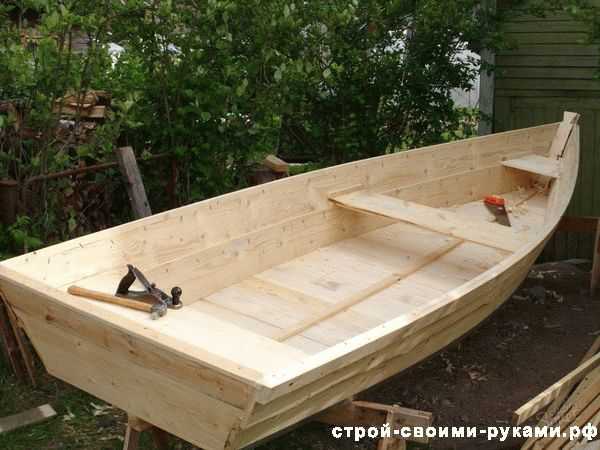

Деревянная основа

Много веков подряд люди использовали дерево, как средство передвижения по водной поверхности. Сначала это были простые сооружения в виде небольших платформ, позже появилась лодка изготовление которой занимало длительное время.

Ведь она должна быть качественной для безопасной транспортировки груза. Теперь в наше время при желании любой человек может воспроизвести средство в домашних условиях.

Простой пошаговый план научит как сделать деревянную лодку. Заранее необходимо заготовить длинные, широкие доски, которые будут служить бортами челна. Они обязательно должны быть сухими, ровными, не иметь трещин.

После приготовления основного материала, его нужно обработать для удобного скрепления. Края досок необходимо ровно срезать для того, чтобы при сборе, доски плотно прикасались друг к другу. Далее начинаем делать средство передвижения. Начинать необходимо с носовой части. Вырезаем дополнительную доску, которая по — средине будет держать борта.

После окончания работы над бортами, нужно соорудить сидения. Процесс очень простой, поэтому не займёт много времени. Деревянные доски, необходимо прибить к бортам. После этого следует установить дно. Оно может быть железным.

Вырезаем из листа железа нужную форму, благодаря густо забитым гвоздям крепим к деревянной основе. Лодка практически готова. Остаётся прикрепить железную цепь, которая будет служить основой для якоря.

Изготовления лодки из фанеры

Строительный план как сделать лодку из фанеры будет немного отличаться от предыдущего. Как сделать лодку своими руками чертежи и описание станут надёжным помощником во время процесса, полную информация чертежей можно найти в интернете.

Возьмите большой лист фанеры, нарисуйте на нём контуры изделия, опираясь только на чертежи. После чего вырежьте. Макет средства готов, остаётся только правильно всё закрепить. Работу точно так же нужно начинать с бортов.

При желании прикрепления мотора, задний борт необходимо укрепить. После качественного скрепления болтов, прикрепите дно. Использовать нужно клей, смолу. Не стоит жалеть наносить перечисленные средства, но и перебарщивать тоже не следует. Нанеся их, нужно подождать до полного высыхания. Вот челн почти готовый, нужно только покрасить по своему усмотрению.

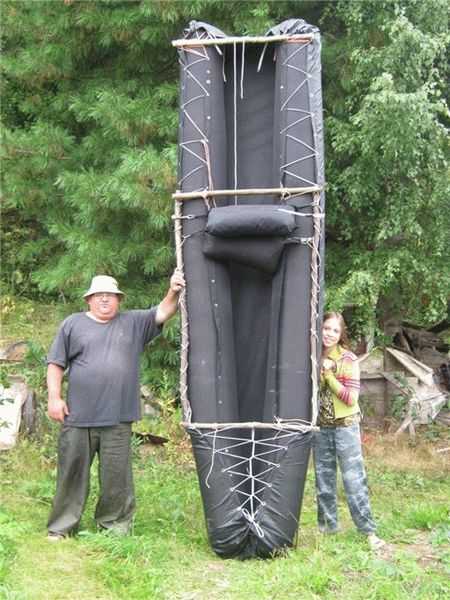

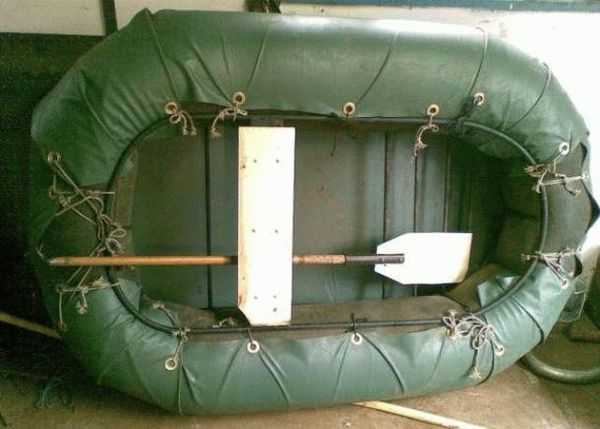

Резиновая шлюпка

Ответом на вопрос: как сделать лодку своими руками чертежи будут первым ответом. Благодаря им, изделие получится правильной формы. Поэтому первым делом следует нарисовать чертежи, просчитав малейшие детали.

После этого вырезаем из листа фанеры шлюпку указанных размеров. Дополнительно нам понадобятся доски для надёжного крепления дна, брезент для покрытия. Указанные материалы необходимо соединить между собой с помощью всё того же клея, смолы. Обязательно следует дать время застить клею, иначе конструкция получиться хлипкой. И Ваши усилия будут потрачены зря.

После этого обтяните изделие брезентом, плотно прикрепляя его к доскам. Помните, конструкция должна быть широкой. Таким образом получиться самодельная шлюпка. Она не сильно будет похожа на резиновую, которая продаётся, но мягкость, удобство она вам обеспечит.

Для большего понимания процесса изготовления можно посмотреть как сделать лодку ПВХ своими руками. Там на наглядном примере объяснят принцип работы. Ведь читать и видеть пример, повторяя действия, это совершенно разные вещи.

Но для эффективности работы стоит почитать подробное описание, посмотреть видео-урок. Так вы сможете быстрее понять, как сделать резиновую лодку правильно, которая сможет служить долгие годы.

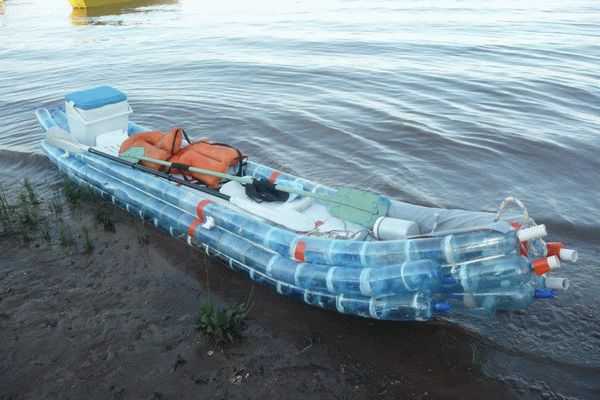

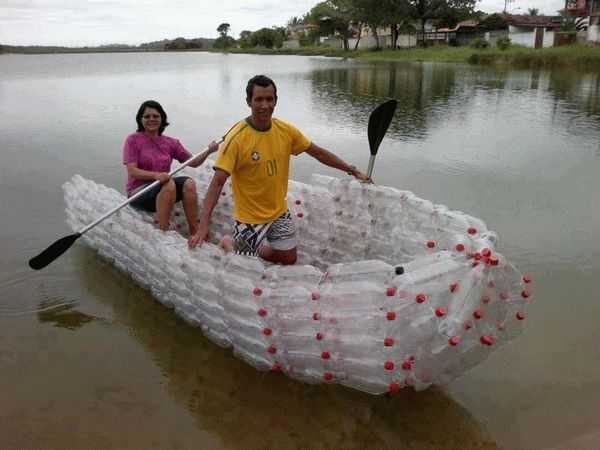

Воздушный катер

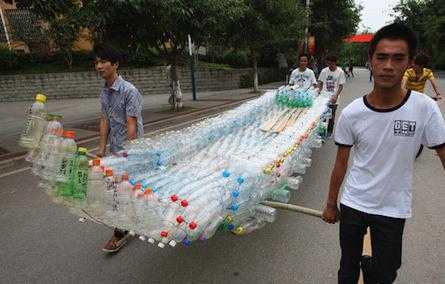

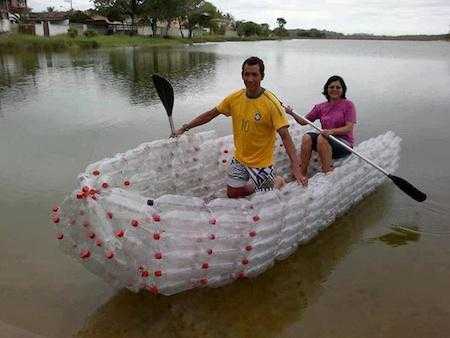

Увидев фотографии в интернете о том, как делают шлюпку из бутылок, многие удивляются, задаваясь естественным вопросом: как сделать самодельную лодку из пластиковых бутылок или как долго её можно будет использовать?

Принцип изготовления настолько простой, что её может сконструировать даже десятилетний ребёнок. Для производства вам понадобиться много пластиковых бутылок. Они должны быть в идеальном состоянии, без трещин, дырок, дабы не пропускать воду.

Количество зависит от желаемых размеров судна. Так же на бутылках обязательно должны быть крышки, чтобы вода не заходила во внутрь, не делала их тяжелее.Пластиковый материал необходимо выложить в форме судна, тщательно закрепив между собой клеем.

Вот средство для плаванья готово. Он очень дешёвый в производстве, но не очень качественный. Большая вероятность того, что зацепившись за ветку можно пробить бутылку, таким образом, повредив конструкцию.

Алюминиевое судно

Узнав принцип производства предыдущих шлюпок не сложно догадаться, как сделать алюминиевую лодку. Отличие заключается лишь в материале, из которого будет сделано судно. По прочности его смело можно поставить на второе место после дерева.

А при условии качественной работы, оно может прослужить всю жизнь.
Делая, помните, что прикреплять материалы необходимо качественно, крепко. Потому что от качества работы зависит жизнь.

Якорь своими руками

Якорь является главным элементом плавающего средства. Ведь он помогает длительное время удерживаться на одном месте, не позволяя течению унести судно. Для того чтобы прикрепить якорь необходимо в задней части лодки просверлить дыру, протянув железную цепь, которая станет основой для якоря.

Далее необходимо прикрепить сам груз. Это должен быть большой кусок железа, который сможет остановить лодку. Его необходимо будет прикрепить на цепь, с помощью сварки. Десять минут – якорь готов. Это самый простой способ как сделать якорь для лодки своими руками.

Заключение

Несколько простых способов помогут узнать, как сделать лодку своими руками из различных материалов. Даже если попытка будет не удачной, опыт изготовления судна самостоятельно точно запомниться.

Но если всё-таки шлюпка получиться хорошей, то она непременно пригодиться как для прогулок с семьей по речке, так и для рыбалки. Поэтому не упускайте возможности попробовать сделать шлюпку своими руками.

Видео о том, как сделать лодку своими руками

Лодка своими руками

При наличии лишних финансов можно выбрать и приобрести лодку на любой вкус. Если же имеется желание приложить к постройке лодки собственные усилия при минимальных затратах средств, следует взяться за дело самостоятельно. Тем более что вариантов постройки огромное количество.

Виды лодок по материалам изготовления

При сооружении лодок используют следующие материалы:

  • Прорезиненная ткань;
  • Пластиковые детали конструкции;
  • Стальные элементы конструкции;
  • Деревянная конструкция;
  • Фанерная конструкция.

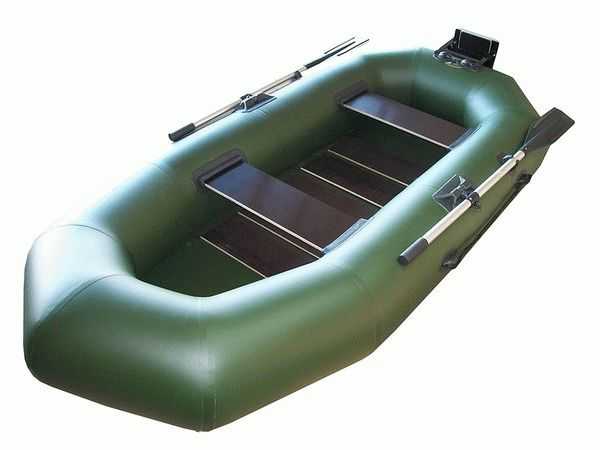

Надувные лодки

Прорезиненная ткань используется в изготовлении надувных лодок. Резиновые или лодки из полимерных составов имеют слабую устойчивость, плохо переносят низкие температуры и физическое воздействие, поэтому повреждения на глубокой воде заканчивается крупными неприятностями. Но есть и преимущества – они удобны в процессе хранения, легко транспортируются благодаря компактности в свернутом виде.


Надувные лодки

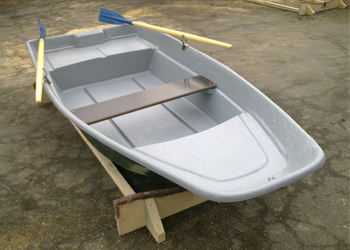

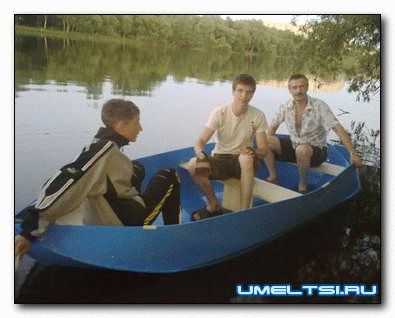

Пластиковые лодки

Это привлекательные внешне плавсредства. Производятся они в различных цветовых вариантах. Правильная эксплуатация пластиковой лодки отплатит хозяину долговечностью.


Пластиковые лодки

Деревянные лодки

Эксплуатационные сроки у деревянных лодок меньше пластиковых. При изготовлении применяются деревянные доски. Для этого вида лодок важен постоянный уход с применением влагоотталкивающего состава. Перед спуском на воду лодки держат некоторое время в воде для сохранения геометрических параметров.


Деревянные лодки

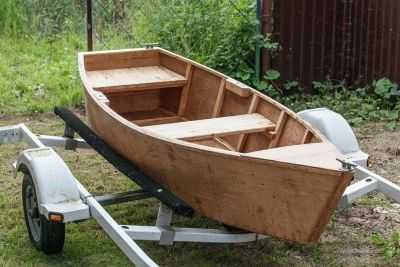

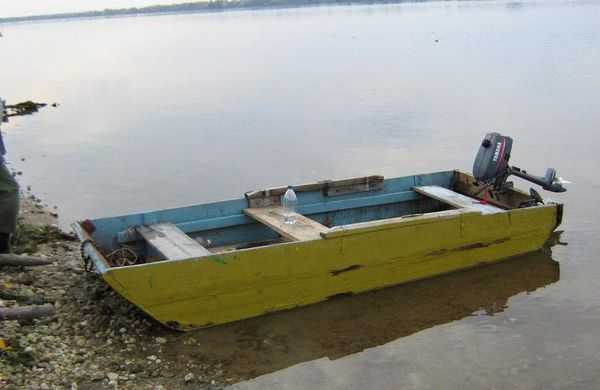

Фанерные лодки

Благодаря влагоустойчивости, большой прочности и сопротивляемости нагрузкам фанера является самим оптимальным из всех древесных материалов для постройки лодки. Единственная трудность, с которой сталкиваются изготовители – плохая податливость фанеры к изгибу. В результате чего плавные линии в конструкциях фанерных лодок большая редкость.


Фанерные лодки

Металлические лодки

Такие лодки строятся с использованием дюралюминия в качестве основного строительного материала. Этот материал обладает износостойкостью и прочностью в эксплуатации. Можно использовать в постройке нержавеющую сталь, но это очень утяжеляет лодку и делает ее транспортировку проблематичной.


Металлические лодки

Постройка фанерной лодки

Перед началом работ стоит определиться с размерами будущего плавательного средства.

При покупке материала для постройки лодки (в данном случае фанеры) предпочтение нужно отдавать влагостойким вариантам. У них большой срок службы и ремонтировать лодку нужно будет гораздо реже. Для дна выбирайте 12-миллиметровую фанеру, для бортов – 10-миллиметровую.

Выкройка и вырезание деталей

Заготовив основной материал, начинаем изготовление деталей. Делаем это с помощью кроя. Для выкройки подойдут большие бумажные листы (здесь пригодятся обои). Размеры выкройки должны быть идентичны реальным размерам деталей. Электролобзик идеально подойдет для резки фанеры.

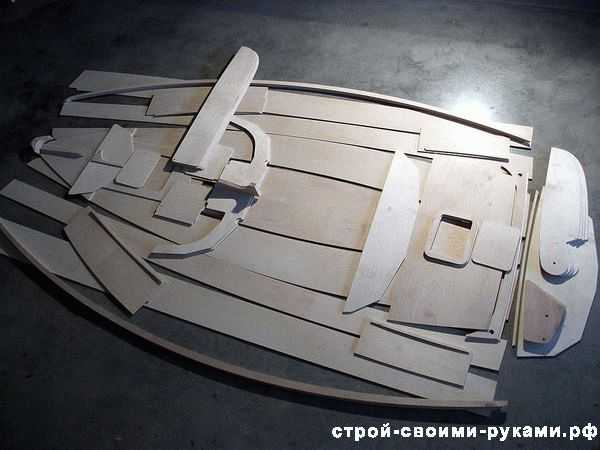

Выкройка и вырезание деталей

Склеивание дна

Стандарты фанерных листов не позволят сделать дно сплошным. Придется склеивать его из нескольких составных. Крей, используемый для этих целей, обязательно должен обладать влагоотталкивающими свойствами. Сама операция склеивания проходит с использованием специально подготовленных полос фанеры 100-миллиметровой ширины.

Соединение деталей лодки

Ребра жесткости изготавливаются из березовых брусьев. Они клеятся внутри лодки под определенным углом. Детали между собой соединяются стальной проволокой или капроновой нитью, которые продеваются сквозь специально проделанные отверстия. Все без исключения стыки проклеиваются стеклотканью с помощью эпоксидной смолы (или влагостойкий клей). Проклейте все стыки и внутри, и снаружи конструкции.


Соединение деталей

Порядок сборки

Сборку начинают с боковых частей (кормы, носа и бортов). При этом необходимо следить за правильностью шагового расстояния, правильностью расположения деталей и угловых соединений. Укрепить ребра жесткости можно саморезами.

По аналогии крепим дно к корпусу. Причальный брус клеятся на внешние верхние бортовые части. Он будет предупреждать разрушение бортов в процессе причаливания.

Важная часть лодки – киль, отвечающий за устойчивость судна и его правильное вхождение в повороты. Его фиксируют по центру днища, и состоит он из нескольких реек для увеличения прочности лодки и устойчивости на плаву. Задняя часть кормы усиливается с использование специальных пропиток.

Опустив лодку на воду, проверяют отсутствие течи, и грузоподъемность. После удаления неполадок (если они есть), лодку в несколько слоев окрашивают масляной краской.

Как построить лодку дома. Фанерная лодка Харон история постройки

Как сделать лодку ПВХ своими руками

Мечта любого заядлого рыболова легкая, маневренная лодка которую легко транспортировать на любимое озеро и в свое удовольствие порыбачить. В принципе можно сделать подобную компактную раскладную лодку ПВХ своими руками самому и наслаждаться рыбалкой.

Лодка собирается из полипропилена или ПВХ, потому весит всего 40 килограммов. Высота лодочных бортов примерно 50 сантиметров, а в ширину достигает 1,2м., и общая длина лодки составляет 3 метра 75 сантиметров. Возможно легко перевозить на багажнике автомобиля.

На лодку можно установить мотор, и тогда она развивает скорость до 12 км/час (при мощности мотора 3,5 л.с.). На сборку лодки на берегу уходит около 10 минут. Если мотор вдруг заглох, что случается нередко, то лодка легко скользит на веслах.

Необходимые материалы для лодки из ПВХ

Для того, что бы сделать такую лодку своими руками потребуются полипропиленовые листы, три доски, несколько сотен болтов, баллон силиконового герметика, лобзик и шуруповерт. На сборку модели уходит примерно неделя, но результат того стоит.

Полипропилен, это листовой материал используемый для бассейнов 5мм. Продают фирмы занимающиеся построением бассейнов и емкостей для воды — цена 1м2 около 750р и больше. На эту лодку ушло 8м2 + дерево на сидушки, крепления и транец под мотор.

Габариты лодки могут быть и меньшими, если предполагается одиночная рыбалка.

Из опыта по изготовлению ПВХ лодки

Можно при сборке лодки использовать не болты, а сварку, но тогда при поломке будет сложно заменить поврежденный участок лодки.

Если в сборке лодки будут использоваться болты, то необходимо сделать кантик. Полипропилен довольно прочный материал, и согнуть его просто невозможно, но если сделать кантик, то в сгибать будет просто. Достаточно обычной фрезой сделать углубления примерно в 3 миллиметра.

От края нужно отступить, чтобы осталось достаточно места для размещения болта на 15 мм с шайбой .

Работая с фрезой, необходимо проявлять осторожность, особенно когда лист только начинает резаться или в конце. Эти участки критические, потому как фреза может соскользнуть и прорезать лист насквозь.

Прорезанный лист можно легко изгибать, и менять его форму, никакой деформации материала не возникнет. Правда использовать клей для крепления лодочных швов не целесообразно-все равно протечет. Потребуются либо болты, либо сварка.

Когда сделаете лодку, можно приступить к изготовлению якоря для пвх лодки своими руками. Но об это в следующей статье.

Желаем приятного времяпровождения с удочкой. Ждем ваших отзывов.

Чертеж лодки из фанеры своими руками: выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

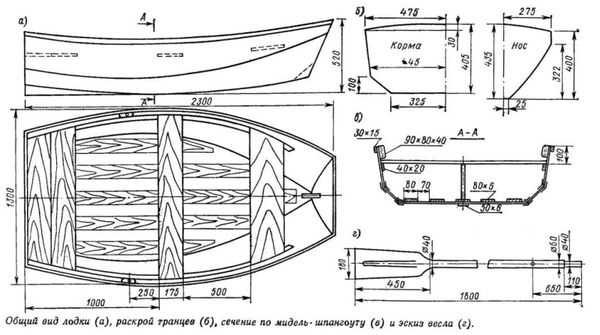

Комплексный чертеж обычной лодки

Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.

Достоинства фанерных листов:

  1. Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина.
  2. Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж.
  3. Небольшие затраты при покупке необходимых материалов, а именно: фанерных плит, специализированного клеевого состава, досок, составов для выполнения грунтовки.

Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.

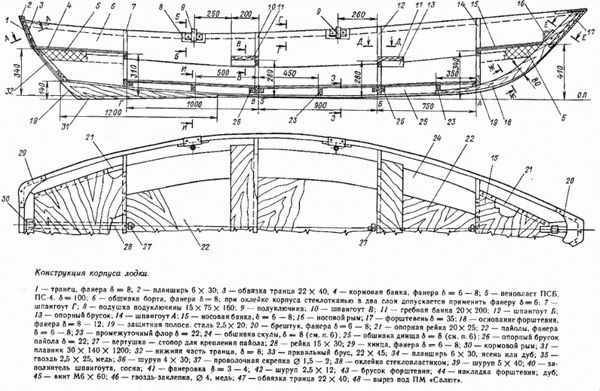

Чертеж конструкции корпуса (вид сбоку)

Подбор инструментария и материалов

Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.

Список необходимого включает:

  1. Фанерные плиты. Для конструкции подойдет березовая фанера, толщина которой составляет 0,5 см, для изготовления киля и шпангоутов вам понадобятся толстые плиты около 1,2-1,5 см.
  2. Древесину, используемую для установки распорок с внутренним размещением и работы с бортиками, а также сидениями лодки. Лучше всего, если вы купите доски обрезного типа, выполненные из древесины легких пород, например, сосны или ели. Однако каждый из этих материалов имеет свои особенности. Например, ель обладает более высоким показателем водостойкости, чем сосна и при этом ее древесина выглядит более белой, поэтому чаще всего ее используют для изготовления обшивки. Но еловые доски имеют и свои недостатки, они могут расколоться в результате забивания гвоздей.
  3. Материал для шовного скрепления отдельных деталей обшивки. В качестве такого материала используется гибкая тонкая проволока, пластиковые хомуты, капроновая толстая леска и пр.
  4. Клеевой состав, используемый для герметизации швов. Специалисты рекомендуют использовать составы на основе полимерных смол.
  5. Специализированные пропиточные и лаковые составы для защиты древесины.
  6. Стеклоткань, применяемую в качестве защитного материала для швов.
  7. Краситель на водостойкой основе.

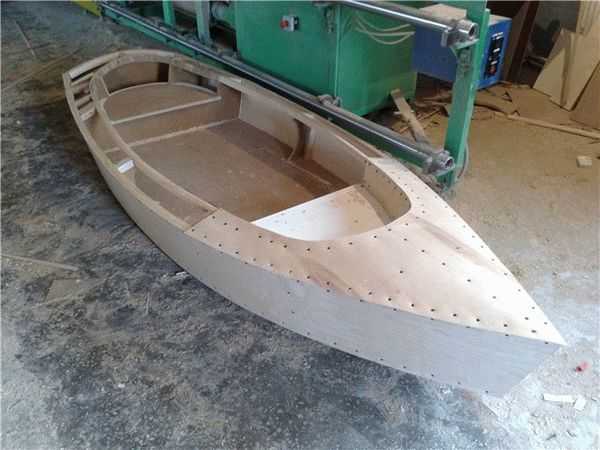

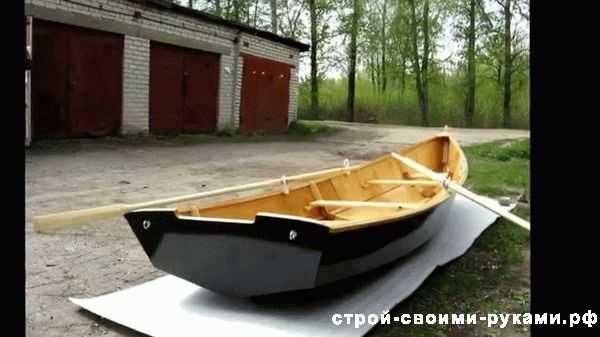

Лодка из фанеры

Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.

  • пила, предназначенная для работы с деревянными поверхностями;
  • электролобзик и набор полотен для него;
  • шлифовальная машинка;
  • молоток;
  • фиксирующие струбцины для закрепления фанеры в процессе монтажа;
  • лакировочные и окрашивающие составы, а также кисточки для их нанесения.

Начальный этап работы: составление чертежей

Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.

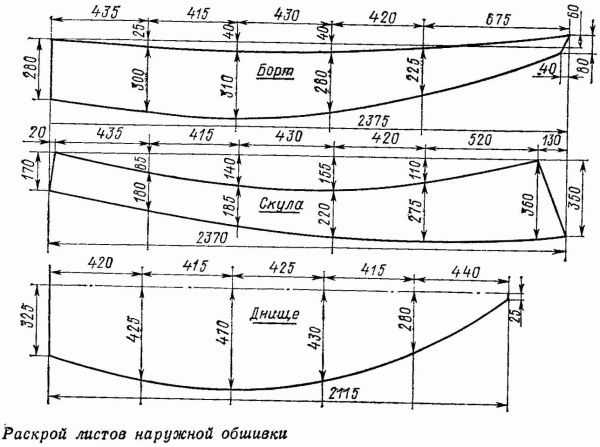

Чертеж для раскроя наружной обшивки

Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.

Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.

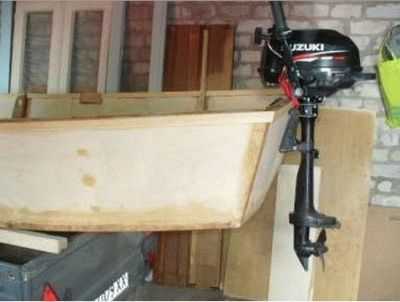

Вариант закрепления мотора на обычной лодке

Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме. Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.

Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.

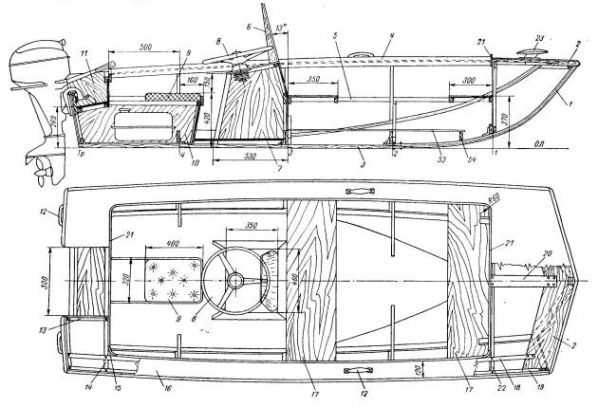

Чертеж моторной лодки

Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.

После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.

На чертеж следует нанести все самые важные параметры лодки:

  • величина изделия;
  • ширина;
  • высота конструкции;
  • форма основных деталей.

Шаблоны для изготовления деталей

Изготовление и сборка: рекомендации

Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.

  • Используя пилу или лобзик, выполните все детали конструкции согласно составленному вами чертежу. Допустимая погрешность в размерах – 1 мм, в противном случае у вас получится нестыковка в деталях при сборке.
  • Детали заднего бортика и шпангоутов склеиваются, чтобы обеспечить конструкции необходимый уровень прочности и толщины. Несмотря на то, что эти элементы после склейки будут иметь большой вес, этот факто не скажется на качестве выполняемой вами конструкции.

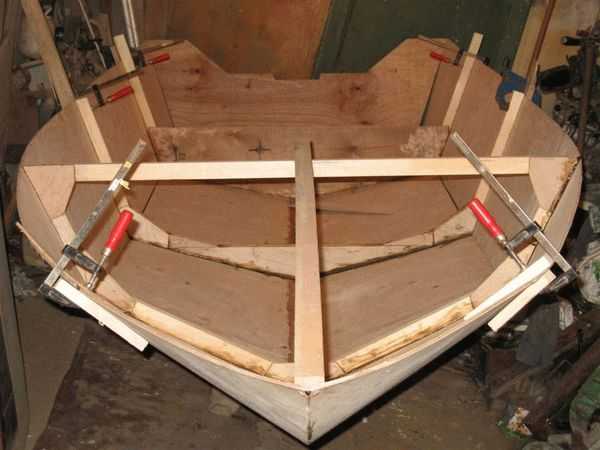

Сборка каркаса на козлах

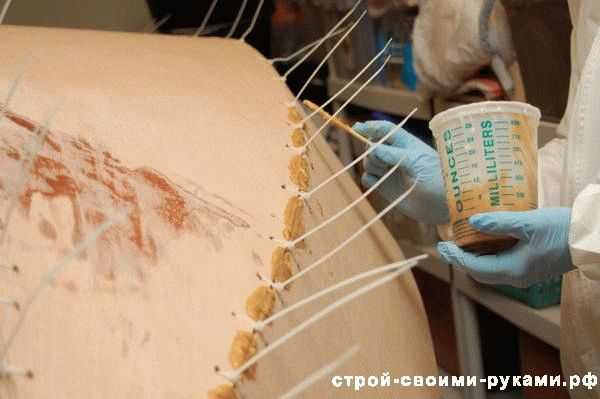

  • Чтобы соединения, скрепляющие транцы и шпангоуты были очень прочными, вы можете использовать закрепляющие элементы, например саморезы. Очень важно при этом рассчитать их длину: крепежный элемент должен полноценно соединить детали, но при этом не пройти насквозь через них. Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.
  • Для облегчения своей работы изготовьте из брусьев 5х5 см козлы. В процессе монтажа транец удобнее будет поместить на них.
  • Бортики и днище конструкции прикрепляются к транцу так, чтобы на носу они сошлись друг с другом.

  • Если вы используете не очень толстую фанеру, то все обшивочные детали можно зафиксировать при помощи шовного материала или клеевого состава. В том случае, если вы используете клей краевую часть деталей, где будет находиться зона стыка, необходимо срезать под углом.
  • Следите за тем, чтобы все детали лодки сошлись друг с другом по размеру. Если вам необходимо уменьшить зазор, придется заново разобрать конструкцию и в некоторых местах подрезать шпонгоуты.
  • В тех конструкциях, где предусмотрено наличие мотора транец обязательно проклеивается при помощи стеклоткани и укрепляется за счет закрепления досок, выполненных из древесины твердых сортов.

По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.

»

Отличная статья 0

ruspoll.ru

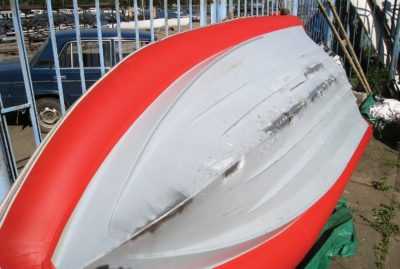

Стеклопластиковая лодка своими руками: как правильно сделать?

Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.
Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации. Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя. Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

Материалы и чертеж

Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:

  • основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
  • локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.

Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.

Стеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.

Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.

Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.

Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.

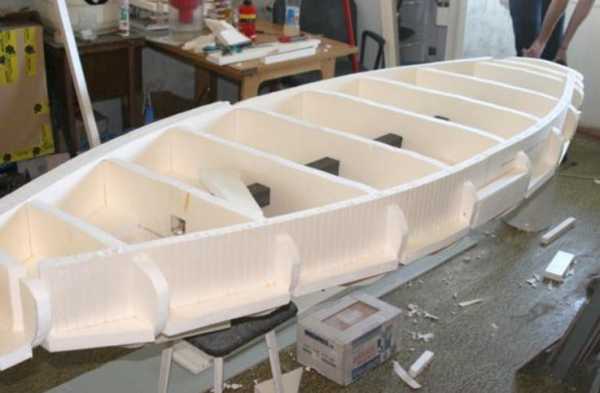

Матрица

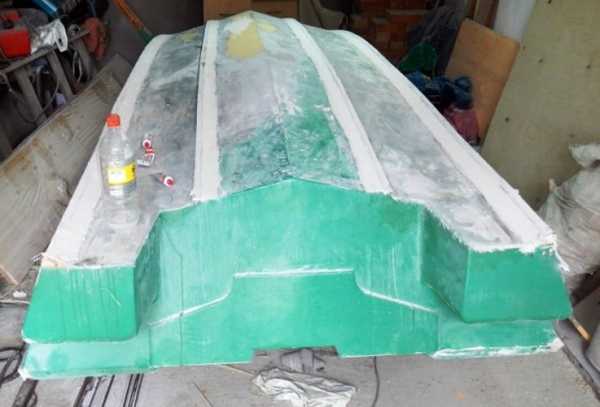

Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты. Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.

Теперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.

На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.

Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.

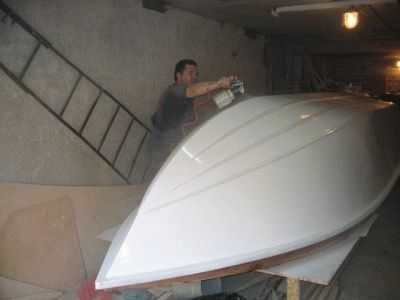

Покрытие гелькоута

После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна. Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков. Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.

Изготовление корпуса

Раскрой ткани осуществляется отрезанием полотен, соответствующих длине корпуса. Полотна для укладывания вдоль ватерлинии и киля, не должны иметь стыков. Если произойдет удар о препятствие, то материал в этом месте способен задраться, а затем отслоиться. Следует оставлять припуски при раскрое по кромкам для укладывания внакрой. Чтобы сшить куски стеклоткани для получения необходимой длины, можно использовать стеклянные нитки, выдернутые из кромки материала, либо пропитанные олифой льняные.

Слой стекловолокна равномерно покрывается связующей полимерной смолой. Для этого рекомендуется пользоваться прикаточным валиком. Пузырьков воздуха необходимо избегать, так как оставшиеся в некоторых местах пустоты ослабляют конструкцию. Далее укладывается следующий слой стеклоткани по аналогичной схеме. Можно наносить до пяти слоев стеклопластика. Для получения более красивого верхнего слоя рекомендуется использовать специальный «верхний» стеклопластик.

Силовой каркас и пол

Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.

Завершающий этап

Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.

Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

  • дефекты декоративного слоя;
  • трещины в корпусе;
  • пробоины и полупробоины;
  • расхождение углов;
  • раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Вконтакте

Facebook

Twitter

Google+

boatcity.ru

Стеклопластиковая лодка своими руками — как сделать, чем покрасить, видео

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

  • респектабельный внешний вид;
  • надежность;
  • долговечность;
  • водонепроницаемость;
  • доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

  • Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
  • Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
  • Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
  • Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
  • Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
  • Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
  • Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То — же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

Проектирование

Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD. Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка. При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

  • прикрепить к каркасу шпангоуты;
  • после установки шпангоутов крепятся бортики из фанеры. Нос матрицы должен основательно крепиться в борту;
  • матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
  • для ровности бортики выравниваются и ошкуриваются;
  • на матрицу наносится полиэфирная шпаклевка;
  • лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
  • важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
  • далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
  • изготовленный из дерева киль сверху покрывается полиэфирной смолой;
  • чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
  • довести борта до совершенства и идеальной формы матрицы;
  • стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
  • для выдавливания лодки из матрицы встраиваются нипеля;
  • при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

  • согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
  • параллельно бортам лодки устанавливаются седушки из стеклопластика;
  • для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
  • срезается лишняя бахрома, седушки вклеиваются при помощи клея;
  • прикручиваются уключины;
  • борта лодки основательно зашкуриваются наждачной бумагой;
  • готовая лодка погружается на багажник;
  • снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.

myownship.ru

Лодка пластиковая для рыбалки. Можно ли сделать пластиковую лодку своими руками?

В последнее время большой популярностью стала пользоваться лодка пластиковая для рыбалки. Увы, не все имеют возможность приобрести себе такую роскошь. Однако выходом может стать изготовление судна из подручных материалов, если быть точнее, из обычных пластиковых бутылок. Создание подобного судна отнимает немного времени, а сам процесс достаточно прост.

Почему из бутылок

Каждым может быть создана пластиковая лодка своими руками. Для этого необязательно обладать огромными знаниями в судостроении. Достаточно соблюдать определенные правила. Конечно, можно изготовить лодку из фанеры или же древесины, но это очень затратное дело. И не только в плане финансов. Пластиковые бутылки стоят куда дешевле. В принципе, их можно даже насобирать, поставив в общественном месте специальный контейнер. К тому же конструкция лодки из этого материала куда проще.

Следует учесть, что для изготовления изделий из древесины или же фанеры требуется проводить специальные расчеты. В противном случае судно просто не станет держаться на воде или же находиться в нем будет очень опасно.

Собираем все необходимое

Чтобы получилась хорошая лодка пластиковая для рыбалки, нужно собрать огромное количество пластиковых бутылок большого объема и подготовить дополнительные инструменты. Подобной тары на создание конструкции уйдет гораздо меньше, да и процесс сборки будет протекать быстрее и легче. Итак, для изготовления лодки понадобится широкий скотч, хорошо заточенный нож, большие ножницы, моток прочной, но тонкой проволоки, поперечины из достаточно толстой фанеры, легких труб или же досок.

Помимо этого, можно подобрать материал, который послужит для финальной отделки. При желании готовое изделие можно обшить толстой фанерой или любым другим плотным, но легким материалом. После этого лодку можно будет покрасить водостойким покрытием. Это сделает конструкцию более аккуратной и красивой. На борт лодки можно наклеить даже свой логотип.

Подготовка бутылок

Итак, как правильно собирается лодка пластиковая для рыбалки? Для начала следует подготовить бутылки. Чтобы емкости стали более эффективными и жесткими, следует накачать их воздухом под давлением. Конечно, в домашних условиях это сделать сложно, но можно. Достаточно вспомнить простейший закон физики: при нагревании любое вещество расширяется. Это касается и воздуха.

Для этого пластиковые бутылки нужно поместить в морозильную камеру, а затем, плотно закрыв, вынуть. Попав в тепло, воздух начнет расширяться. Все достаточно просто. Произойдет расширение воздуха из-за резкого перепада температуры. В итоге бутылки станут более упругими и жесткими. Именно это и нужно для создания более устойчивого на воде судна. Конечно, если есть возможность, то лучше накачать емкости воздухом под давлением.

Перед использованием пластиковые емкости следует вымыть, удалив все наклейки и этикетки, а затем просушить. Если остались пятна от клея, то их также стоит удалить. При закручивании пробки от бутылок лучше посадить на водостойкий хороший клей. Это предотвратит их разгерметизацию.

Изготавливаем бревна

Чтобы лодка пластиковая для рыбалки хорошо держалась на воде, из подготовленного материала нужно собрать импровизированные бревна. Делается это очень просто. Две бутылки нужно соединить донышками. При этом выемки одной емкости должны попасть в углубления второй. Скрепить бутылки можно третьей. Для этого нужно вырезать среднюю часть от емкости и надеть ее на две скрепленные между собой.

После этого все места со стыками следует обработать водостойким клеем, желательно самым надежным, который подходит для склеивания пластиковых деталей. И в конце проматываем скотчем. Это очень важно. Ведь только в это случае пластиковые гребные лодки для рыбалки прослужат очень долго. Конечно, при желании такую конструкцию можно оснастить и мотором.

Теперь нужно взять две бутылки и отрезать их донышки. Они надеваются на концы уже готовой части бревна. Все стыки снова нужно промазать клеем и обмотать скотчем. В итоге на концах заготовки образуются донышки. Теперь бревно собирается по такому же принципу, как описано выше.

Поплавки из «бревен»

Даже пластиковые лодки под мотор изготавливаются из поплавков. Для этого готовые бревна нужно крепко соединить между собой. При этом в одном поплавке может быть до восьми конструкций. Это самое оптимальное число бревен. Конечно, данный показатель зависит от размеров и глубины будущего судна. Главное — правильно все рассчитать. В готовой лодке человек должен чувствовать себя комфортно.

Скрепление бревен в данном случае осуществляется при помощи тонкой, но при этом достаточно прочной проволоки, полиэтиленовой пленки и водостойкого скотча. При желании можно использовать клей, который не боится влаги.

Собираем лодку

Чтобы пластиковые моторные лодки для рыбалки были прочными, стоит внимательно отнестись к сборке судна. Из готовых поплавков необходимо собрать что-то вроде плота или катамарана. Если же в конструкции предусмотрен мотор, то лучше судно делать в виде настоящей лодки или даже яхты. Все, конечно, зависит от количества пластиковых бутылок и потребностей.

Между собой поплавки можно соединить с помощью, например, поперечин. Эта часть судна выполняется из деревянных брусков, металлических труб или фанеры. К подготовленным поперечинам можно прикрепить дно будущего судна. Это также может быть обычная доска, фанера или же трубы из металла. Все зависит от размеров лодки и количества людей, которые будут на ней плавать.

Завершающий этап

В принципе, лодка практически готова. Осталось только улучшить ее внешний вид. При желании можно обшить боковые части и корму водонепроницаемым материалом, многослойной фанерой. А затем просто покрасить в подходящий цвет.

В этом плане нет ограничений. К тому же могут быть изготовлены пластиковые лодки под мотор. Конечно, не стоит утяжелять конструкцию. Остается установить мотор. Это очень актуально, если изделие рассчитано на большое количество людей и имеет немалые габариты.

fb.ru

из стеклопластика, фанеры или пенопласта?

Желание, хоть ненадолго, стать капитаном пусть даже самого маленького судна, очевидно, живет в нас с раннего детства. Оно не уплывает в бумажной лодочке по весеннему звонкому ручью, не растворяется в детских снах о дальних морских путешествиях. А если рядом есть водоем, по которому вы можете периодически совершать пусть не дальние и не морские, но вполне водные путешествия, то можно сделать лодку, например из стеклопластика, своими руками — эта статья для вас. Причем молоток, либо вообще не потребуется, либо почти не потребуется.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.

 Изготовление  лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

  • изготавливаем макет;
  • наносим разделительный слой;
  • укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
  • обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

Самодельная лодка из фанеры

Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется. Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм. Да и выкроить такую лодочку можно из одного листа фанеры.

Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.

Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости. Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде. В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать. Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.

Весла можете купить готовые, а можете сделать сами, лучше из клееной древесины. Длина их не должна быть меньше 2 м, оптимальный размер – 2,2 м. Для лопасти использовать фанеру толщиной 6 мм.

По такому принципу можно построить и достаточно большую лодку, усилив корпус шпангоутами и другими необходимыми элементами. Конечно же, и фанера берется потолще. Предварительно изготовьте макет судна из плотного картона. Масштабировав элементы, получите чертежи деталей. А вообще-то в интернете достаточно чертежей лодок и катеров на любой вкус, также есть журнал «Катера и яхты» в котором тоже публикуются интересные проекты.

Лодка из пенопласта

Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:

  • берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
  • приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
  • сооружают деревянную или металлическую платформу;
  • обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).

И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.

Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.

Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…

Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.

Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Как сделать лодку из стекловолокна своими руками?

#1

Рыболовам и другим людям, которым необходимо отправляться на свой промысел по воде, приходится задумываться о надежности используемых для таких поездок суден. Отличным вариантом в подобном случае будет не протекающая — при правильной склейке слоев — и не поддающаяся гниению и зубам грызунов лодка из стекловолокна (своими руками ее изготовить также можно — не обязательно искать готовую в специализированной торговой точке). Создание лодки из стекловолокна своими руками следует начинать с конкретизации своей задумки: какого именно размера судно необходимо, какие детали должны в нем быть и т.п., — и поиска соответствующих подобной идее чертежей или самостоятельного их составления, если человек обладает нужными для этого навыками.

#2

Один из наиболее трудоемких этапов создания такой лодки — изготовление матрицы для нее; подойти к подобному процессу следует с максимальной тщательностью, ведь от качества работы над ним зависит крепость, надежность и долговечность плавсредства. Для матрицы потребуется достаточно плотная двухслойная фанера (порядка 1,2 см в толщину) — это необходимо для обеспечения жесткости будущего изделия и особенно важно для бортов. Сначала надо изготовить по выбранному чертежу каркас (он не должен быть маленьким — технология требует крупных размеров лодки), а затем начать прикреплять на него шпангоуты — ребра корпуса судна, — киль и другие детали. Если у человека не имеется опыта в судостроении, ему предварительно не помешает получше изучить принцип создания обычной лодки или доверить именно этот этап кому-то более умелому.

#3

На изготовление фанерной матрицы уйдет не один день, а то и больше недели, и по завершении процесса следует подвергнуть данную конструкцию тщательной шлифовке и зачистке — лучше это делать при помощи наждачной бумаги. Однако подготовка каркаса на этом не завершается, ведь впереди — наиболее емкий по времени этап создания стекловолоконной лодки — выравнивание внутренних элементов матрицы. Данный процесс, для осуществления которого следует использовать полиэфирную шпатлевку, подходящую для транспортных средств, крайне необходим для обеспечения устойчивости и ровности бортов плавсредства. Потому подойти к выполнению такой задачи нужно с максимальной тщательностью и дотошностью, ведь малейший изъян, не замеченный на данном этапе, может привести к серьезным нарушениям плавучести лодки.

#4

Дабы легче было обнаружить все неровности — в том числе самые мелкие — и прочие дефекты, не помешает сделать по всей матрице симметричную разметку, а затем при помощи шпатлевки устранить подобные недостатки. Такую работу следует выполнять с использованием элементарных защитных средств: перчаток, респиратора, специальных очков, — ведь даже пыль, выделяемая при зачистке шпаклевки, способна нанести серьезный урон здоровью человека. Когда все дефекты будут устранены, и нанесенный по ходу подобной операции материал основательно подсохнет, надо приступить непосредственно к накладыванию стекловолокна. Для обеспечения прочности конструкции его потребуется порядка 5-6 слоев, причем при их нанесении важно будет проследить, чтобы между ними не оставалось пузырьков воздуха.

#5

Однако для удобства извлечения лодки из матрицы перед накладыванием стеклопластиковых слоев не помешает промазать форму четырьмя слоями специального разделительного воска, а когда он подсохнет — нанести слой гелькоута. Укладывать внутрь конструкции стекловолокно надо тщательно, следя, чтобы они прилегали к форме и друг к другу максимально плотно, без зазоров. Впрочем, ничего особенно сложного именно в этом этапе работы, по свидетельству опытных «лодкостроителей», нет, тут главное — проявить старательность и дотошность. Наносить стеклопластик на форму следует тонкими слоями, каждый из которых непременно промазывать — для склейки и герметичности — эпоксидной смолой, каждый раз дожидаясь подсыхания предыдущего слоя.

#6

Последний, наружный, слой, дабы он получился красивее, лучше будет изготовить из особого «верхнего» стеклопластика — он придаст плавсредству более презентабельный вид. Если в изделии предусмотрены сиденья и прочие дополнительные элементы, для них надо создать отдельную матрицу, изготовить их по такой форме и вставить в нужные места на корпусе. Когда стеклопластик хорошенько подсохнет, лодку следует аккуратно выдавить из формы (для этого можно воспользоваться ниппелями), а затем прошпатлевать и покрасить; при желании, возможно приделать к готовому изделию мотор.

uznay-kak.ru

Как сделать лодку из пенопласта и стеклоткани своими руками?

Лодка – незаменимое транспортное средство в районах, окруженных водоемами. Также для любого любителя рыбной ловли хорошая лодка является незаменимым помощником. Чтобы изготовить лодку своими руками, потребуется приложить немало времени и усилий, также это касается и финансовой стороны. Однако сегодня имеется множество материалов, позволяющих быстро и без особых затрат соорудить плавсредство, один из которых – это пенопласт. Представленная далее информация поможет понять, что изготовление лодки из пенопласта вполне реально.

Особенности материала

Пенопласт является довольно универсальным материалом для изготовления различных DIY проектов

Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.

Можно использовать обычный экструдированный полистирол без стеклоткани, но такая самодельная лодка из пенопласта потребует обшивки из фанеры или другого защитного материала с внешней стороны, например, пленки или брезента.

Самодельные лодки из пенопласта: чертежи

В интернете вы можете найти очень много различных моделей и чертежей

Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу. На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами. Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

Как сделать лодку из пенопласта своими руками

Лодка из пенопласта легка в изготовлении

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя — с внешней стороны, она должна быть водонепроницаемая и прочная.

Изготовление каркаса

Важную роль играет каркас лодки

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Внимательно подходите к выбору эпоксидных смол

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Лодка из пенопласта и стеклоткани своими руками

Стеклоткань легко купить на строительном рынке или заказать в интернете

Самоделка из пенопласта, оклеенного стекловолокном, изготавливается по следующей схеме:

  1. После того, как будет изготовлен проект будущего судна, как было описано ранее, необходимо изготовить модель лодки из фанеры. Куски этого материала вырезаются исходя из элементов проекта, склеиваются между собой с помощью клея на эпоксидной основе (также можно использовать эпоксидную смолу).
  2. Вокруг модели из фанеры склеиваются предварительно подготовленные соответственно чертежу, листы полистирола. Для лучшего сцепления стыков их можно срезать под углом 45 градусов.
  3. Периметр лодки покрывается каркасом из реек размером 10х30 мм.
  4. Транец и форшпигель необходимо прикрепить к фанерной модели шурупами.
  5. Далее, вырезается днище и полистирола, приклеивается к боковым и торцевым частям, сверху укладывается груз. Излишки материала на местах стыков нужно срезать.
  6. Борта, которые крепились шурупами, теперь приклеиваются. Они были нужны для того чтобы не вмялся пенополистирол при склеивании. Места отверстий от шурупов заклеиваются пенопластом.
  7. Поверхность лодки ошкуривается наждачной бумагой.
  8. Теперь нужно использовать стекловолокно для оклеивания корпуса из расчета материала на 1 слой для бортов и 2 слоя для днища.
  9. Корпус нужно отшпаклевать, затем зачистить.
  10. С внутренней стороны корпус также покрывается стекловолокном, борта в 1 слой, а днище – двойным слоем, затем шпаклюется и зачищается аналогично внешней поверхности катера.

По периметру внутреннего борта также прикрепляется брус размером 10х30 мм, его фиксация производится нержавеющими шурупами с потайными головками. Между внутренним и внешним привальным брусом производится отверстие, куда вставляется прямоугольные бруски с обоих бортов для крепления подуключин. Впоследствии туда будет приварено гнездо из металлической трубки для уключин весел. Сверху борта также оклеиваются стеклотканью, чтобы исключить возможные протечки между брусьями к пенополистиролу. На днище прикрепляются стрингера на шурупы, покрываются эпоксидной смолой. Финальная отделка лодки из пенополистирола осуществляется с использованием эпоксидного грунта, нанесенного двумя слоями.

pohod-lifehack.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
