Лодка из фанеры своими руками

Уважаемые посетители сайта «В Гостях У Самоделкина» в представленной вашему вниманию статье речь пойдет как вы уже наверное догадались из названия, о технологии создания одноместной лодки из фанеры.

По словам автора построить лодку для себя не так уж и сложно, главное захотеть. Посмотрев аналогичные темы в интернете, решил создать свое суденышко, из простых и всем доступных материалов и использовав нехитрый инструмент. Основой служит фанера и эпоксидная смола, а как автор воплотил все это в жизнь, смотрите далее.

Материалы
1) фанера 4 мм
2) эпоксидная смола
3) стекловолокно
4) древесная пыль
5) лак
6) краска
7) сосновая рейка 18 мм
8) стяжки

Инструменты
1) электролобзик
2) струбцины
3) кисть
4) дрель
5) груз
6) рулетка
7) линейка
8) инфракрасная горелка

И так первым делом автор склеивает между собой два листа фанеры толщиной 4 мм, делает он это в стык с проклейкой шва полоской стеклоткани и пропиткой эпоксидной смолой. Проделав данную операцию у автора получилась сплошной лист фанеры, который в последствии послужит днищем лодки. Для лучшего склеивания элементов конструкции, автор применял груз в виде старых и отработавших свой срок аккумуляторов.

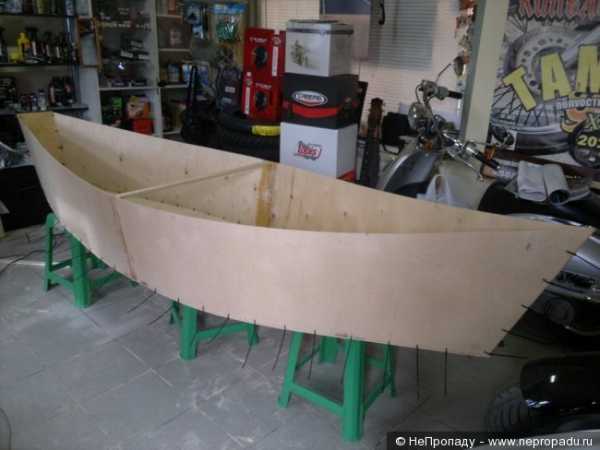

Затем мастером был сделан корпус судна по тому же самому методу, сначала склеивались 2 листа фанеры, а потом придается нужная форма.
Изготовленный корпус автор установил прямо на склеенные листы лежащие на полу, по контуру обвел будущую лодку, а затем по намеченной линии прошелся электролобзиком и днище готово.

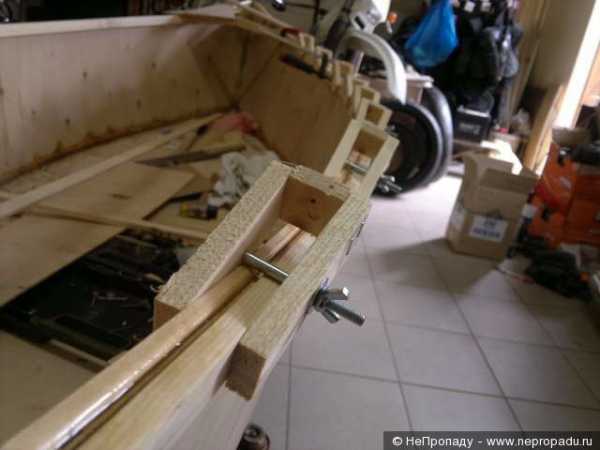

Далее поднимает судно на стапеля и производит сшивание корпуса при помощи пластиковых стяжек, данные стяжки довольно широко применяются в современном мире, потому как очень удобные и недорогие.Абсолютно все швы и стыки внутри лодки герметизируются при помощи эпоксидной смолы, с добавлением древесной пыли для сгущения состава.Тщательней всего мастер занимается носовой частью. Затем приклеиваются рейки.Лодке придаются ребра жесткости при помощи реек, а приклеиваются они при помощи столярного клея, для закрепления и выдержки положенного срока автор использует самодельные струбцины сделанные из реки и барашковой гайки, скреплена между собой такая струбцина полоской от пластиковой бутылки и скребками, довольно простая и проверенная в действии конструкция.После того как клей застыл, происходит снятие струбцин. Затем устанавливаются лавочки.Так же был изготовлен рундук.И вот корпус лодки готов, но это еще не все, далее следует отделка стеклотканью и пропитка эпоксидной смолой.На корпус лодки автор потратил около 6 м2 стеклоткани и 3 кг эпоксидной смолы. Со стеклотканью работал при помощи инфракрасной горелки.Вот она показана на фотографии. Обклеил и обработал корпус тканью и смолой.

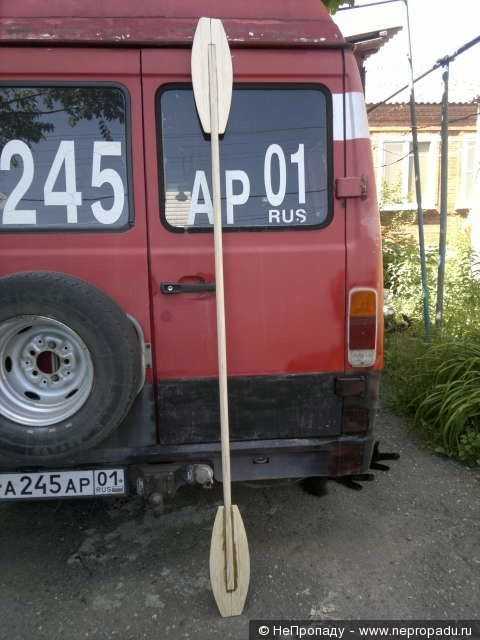

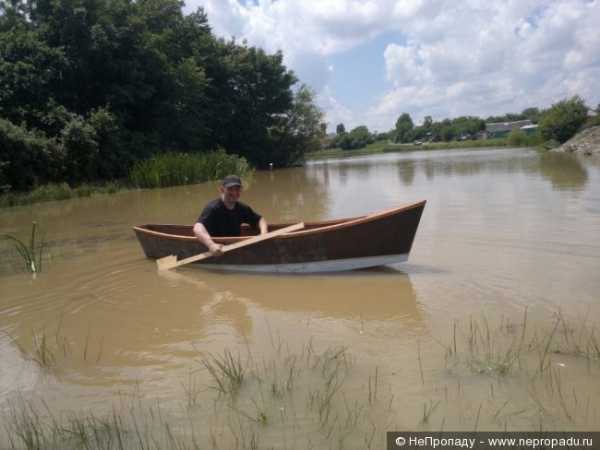

После застывания эпоксидной смолы корпус покрывается лаком.Первые испытания на воде.В процессе испытаний была выявлена вертлявость лодки, для ее устранения мастер решил добавить в конструкцию киль.Из клееных реек изготовил весло. Вот такой вот формы.Очередные испытания на воде увенчались успехом, и автор был неимоверно счастлив осознавая что он сам сделал себе лодку.Для удобства транспортировки к месту спуска на воду, был изготовлен колесный прицеп.
Теперь у автора есть своя собственная лодка, сделанная сравнительно не дорого, потому как много материала было у мастера в запасе, да и друзья помогли кто чем мог.

На этом завершаю свой сказ, надеюсь вам понравилось:) Спасибо за внимание! Заходите в гости чаше, не пропускайте новинки в мире самоделок.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

видео-инструкция как сделать, особенности постройки мотолодки, цена, фото

В зимний период многие домашние мастера задумываются о строительстве лодок, ведь цена качественной и надежной моторной лодки может оказаться не по карману многим любителям порыбачить, или же просто поплавать по озеру или реке. Самый разумный выход из ситуации — лодка из фанеры своими руками, которую можно построить даже не имея особых навыков.

В данной статье мы поговорим о том, как сделать лодку из фанеры своими руками, чтобы в итоге получилось надежное судно с хорошими ходовыми характеристиками.

На фото – самодельная лодка из фанеры.

Строим лодку самостоятельно

Постройка лодки из фанеры своими руками – это намного более простое занятие, чем может показаться на первый взгляд. При должном усердии с проведением работ сможет справиться даже новичок.

Предлагаемая конструкция является очень простой и доступной. Она рассчитана на семейные прогулки (3-4 человека), при этом её можно без труда как транспортировать на машине, так и переносить вручную.

Собственный вес изделия приближен к весу каноэ или байдарки, однако в отличие от них в данной лодке можно стоять и меняться местами на ходу, не рискуя потопить судно. Конструкция позволяет использовать не только весла, но и ходить под парусом или прикрепить мотор, охотиться, ловить рыбу, плавать в прогулочных целях. (см. также Постройка каноэ из фанеры своими руками)

Конструкция и материалы

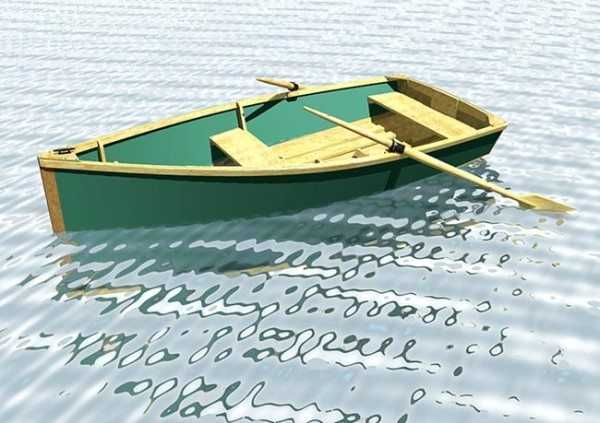

Лодка «классической» конструкции.

Как образец, мы взяли наиболее оптимальный и универсальный вариант лодки. Описываемая лодка имеет длину 3,5 метра, глубину – 0,5 метра и ширину 1,35 м.

Совет!
Дабы проверить «мореходные» качества выбранной конструкции, сделайте макет из картона и протестируйте его в ванне с водой.
Если конструкция не тонет – нагрузите её в разумных пределах, чтобы удостовериться в правильности выбранных пропорций.

Материалы, которые понадобятся для работы:

1. Фанерные листы ФСФ 4 мм, размерами 1240 х 2450 – 3 штуки.
2. Фанерные листы по 6 и 10 мм толщиной.
3. Эпоксидная смола ЭД-531 – 5 кг.
4. Отвердитель (к примеру, Телалит) – 1 кг.
5. Микросферы (Кобасил) – 2 л.
6. 1 рулон стеклоткани.
7. 1 рулон старых обоев для изготовления выкроек.

Проведение работ

Вырезаем детали.

Итак, строим лодку из фанеры своими руками.

В этом вам поможет простая инструкция:

1. Переносим выкройки днища на обойный лист.

Совет!
Проще всего осуществлять перенос выкройки «по квадратам».
Этот прием позволяет сохранить пропорции.
Для этого необходимо расчертить выкройку квадратами 1 х 1 см.
После этого измеряется её длина и ширина.
Далее по пропорции высчитывается размер квадратов для выкройки лодки, исходя из её реальных размеров.
Размечается обойный лист, на который и переносится рисунок.

2. С обойного листа переносим выкройку на лист фанеры.
3. Берем электролобзик и выпиливаем детали. (см. также Выпиливание электролобзиком из фанеры: чертежи и правила работы с инструментом)
4. Раскраиваем бортовые элементы. При проведении операций, где необходимо временное скрепление элементов, желательно использовать биндеры.
5. Обрабатываем рубанком симметричные элементы лодочного корпуса.
6. Сверлим отверстия для сшивки корпуса через промежутки в 100 мм с отступом от края 5 мм.

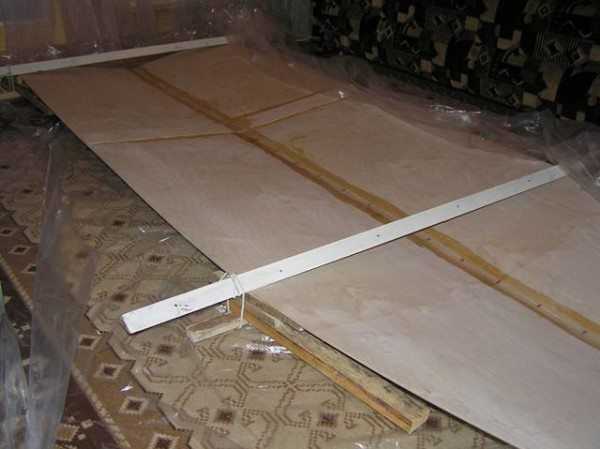

7. Сшиваем два элемента днища при помощи капроновой нити (аналогично сшиванию валенок).
8. Склеиваем днище эпоксидной смолой, выводим галтель.

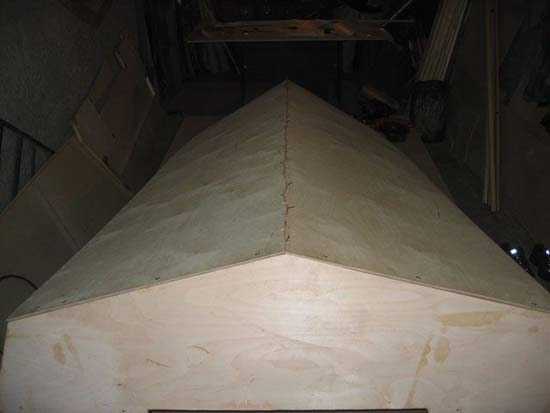

Склеенное днище лодки.

Совет!

Галтели на швах удобнее всего выводить при помощи пластиковой ложки.

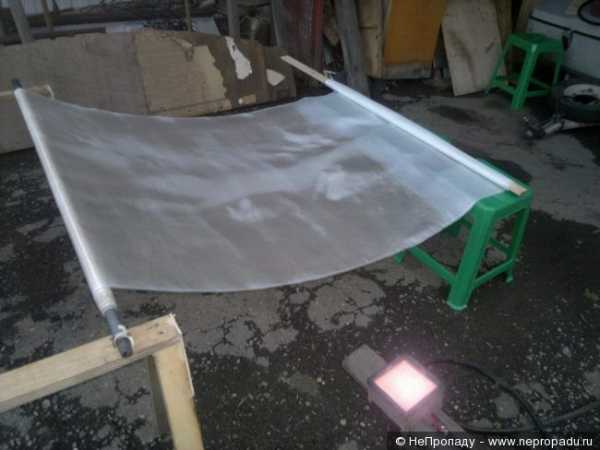

9. Разрезаем стеклоткань на полосы по 5 см и 7 см в ширину. Резать следует под углом в 45 градусов.
10. Отжигаем полученные полосы на костре.
11. Для транца используем фанерный лист, толщиной 10 мм. Проклеиваем стеклотканью внутренний шов, расположенный на днище. Стеклоткань следует пропитать «эпоксидкой», постелив пленку на пол. Такая пропитка предотвращает осыпание материала.
12. Далее фанерная лодка своими руками полностью сшивается.
13. Вшиваем транец на эпоксидном клею.
14. Проклеиваем стеклотканью транцевые и внутренне бортовые швы.
15. Из листа, толщиной 6 мм изготавливаем сплошные шпангоуты.
16. Вшиваем шпангоуты, после чего необходимо проклеить их.
17. Изготавливаем и вклеиваем привальный брус. Его наружные части следует прижимать по всей длине струбцинами и биндерами, расположенными между ними.
18. Из остатков фанеры изготавливаем и вшиваем передний шпангоут и палубу.

Сборка конструкции.

19. Вклеиваем внутренние элементы привального бруса.
20. Вклеиваем усиление транцевой доски. Оно имеет такие размеры: толщина – 25 мм, ширина – 130 мм.
21. Вклеиваем притранцевую полочку (15 мм шириной) и вертикальные кницы.

Совет!
Усиление транцевой доски необходимо закрепить при помощи шурупов на время высыхания эпоксидки.

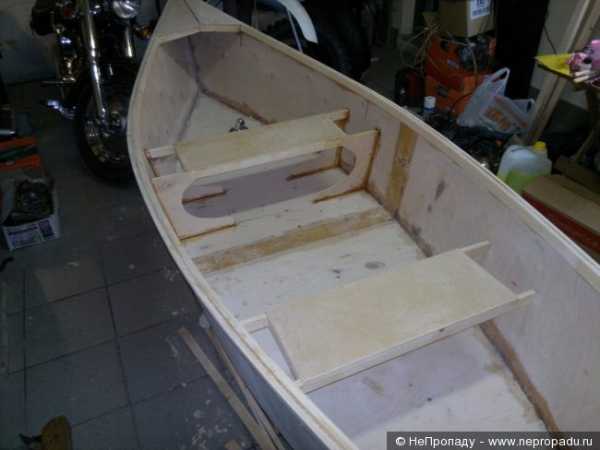

22. Переворачиваем лодку, устанавливая её на стапель. Под сидения вшиваются и проклеиваются кницы.

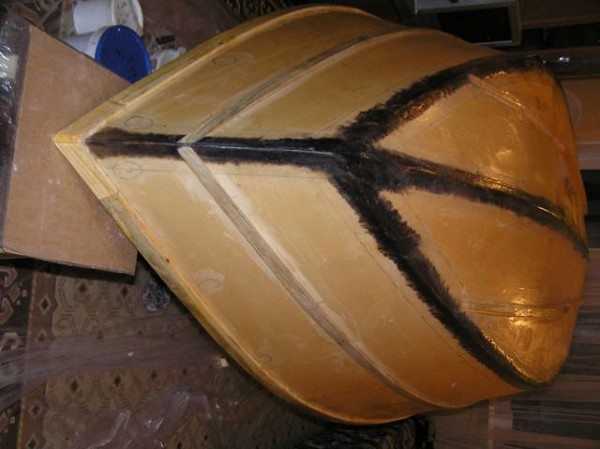

23. Все наружные швы необходимо в два слоя оклеить стеклотканью.
24. Удаляем шурупы из транца. Их посадочные места следует рассверлить и вклеить вместо шурупов мебельные чопики.

Устанавливаем палубу.

25. Изготавливаем бортовые реданы, которые необходимо «посадить» на клей, закрепив изнутри шурупами.
26. После застывания клея, удаляем шурупы из бортовых и днищевых реданов.
27. Обрабатываем лодку эпоксидной смолой.
28. Лодка из фанеры под мотор своими руками должна быть полностью окрашена снаружи. Изнутри красится только днищевая и нижняя часть борта.
29. Лодка устанавливается в нормальное положение, после чего верхняя часть привального бруса выравнивается рубанком и пропитывается эпоксидной смолой.
30. Лодка готова. Как видите, мотолодка из фанеры своими руками – это вполне воплотимо. Осталось лишь приобрести мотор, чтобы у нас была полноценная моторная лодка. Цена такого судна будет значительно ниже, нежели готовых аналогов, продающихся в магазинах, при этом внешне самодельное плавсредство выглядит ничуть не хуже, чем те, что производятся именитыми фирмами.

Изделие перед покраской.

Заключение

На сегодняшний день многие домашние мастера изготавливают фанерные лодки своими руками. И при большом желании вы также сможете сделать собственное плавсредство самостоятельно. Для этого нужен лишь материал и ваша прилежность в работе.

В данной статье мы рассмотрели, как построить лодку из фанеры своими руками, используя подручный инструмент. В процессе изготовления, вы можете вносить в конструкцию некоторые коррективы, в зависимости от своих личных предпочтений. В зависимости от назначения и грузоподъемности вами может быть изготовлена совершенно оригинальная конструкция, правильность расчетов которой, вы сможете проверить, изготовив макет, о чем шла речь выше. (см. также Как правильно изготовить мебель из фанеры своими руками)

В представленном видео в этой статье вы найдете дополнительный материал по данной теме.

fanera-info.ru

Сделать лодку из фанеры своими руками

Каждый профессиональный рыбак или охотник просто обязан иметь в своём арсенале лодку. На данный момент рынок переполнен ассортиментом лодок различных моделей и модификаций на разный вкус и достаток.

В этой статье будет изложено подробное описание, как создать собственную лодку своими руками.

Самостоятельная сборка лодки из фанеры

Многие задаются вопросом, можно ли сделать качественное плавательное средство своими силами, сэкономить на этом и получить удовольствие  от процесса изготовления.

Лодки, изготовленные в домашних условиях, имеют ряд неоспоримых преимуществ перед своими заводскими «братьями»:

• Масса изделия. При использовании фанеры значительно уменьшается вес, в сравнении с аналогичными деревянными или металлическими моделями.
• Использование цельных листов позволит создать идеальные формы, что обеспечит отличную устойчивость и обеспечит лёгкость спуска на воду.
• Минимальная конечная стоимость. Потратится, придётся только на расходные материалы, такие как фанера, доски и клей, лак. Стоит отметить, что многое можно найти в гараже у запасливого хозяина.

Рекомендуем подойти ответственно к выбору материалов для сборки конструкции они должны быть качественными, а фанера не иметь видимых повреждений, от этого зависит ваша безопасность и здоровье.

Люди, обладающие столярными навыками, потратят на эту работу полторы недели, при условии работы в свободное время или два полных дня.

Размеры и чертежи

Рассмотрим технические возможности будущей лодки подробнее.

Относительно плоское и зауженное дно с небольшим подъёмом в носовой и кормовой части. Высота носовой части борта 540 миллиметров, что в свою очередь больше чем у многих моторных лодок подобного класса.

Для того чтобы завышенный нос не мешал обзору, делается срез по длине носовой части на 100 миллиметров. Носовая часть сконструирована таким образом, чтобы облегчить посадку или высадку пассажиров, а так же загрузку.

Под носом и кормой предусмотрены специальные грузовые отсеки. Конструктивное исполнение предусматривает возможность применения вёсел и маломощных моторов до 8 лошадиных сил.

Установка более мощных моделей не рекомендуется, так как это значительно ухудшит ходовые характеристики без заметного выигрыша в скорости.

Данную модель можно смело назвать многофункциональной, так как она отлично подойдёт для охоты, рыбной ловли и просто хозяйственных нужд.

Имеется возможность установки навеса, в случае плохих погодных условий на специальную алюминиевую конструкцию для которой предусмотрены гнёзда в бортовой части лодки.

Наибольшая длинна в метрах 2.3. Ширина в метрах 1.34

Высота бортов:

• Носовая часть 54 сантиметров.
• Задняя часть 40 сантиметра.
• Высота кормы 45 сантиметров.
• Масса корпуса двадцать килограммов.
• Грузоподъёмность 180 килограммов.

Возможность установки подвесного мотора от двух до восьми лошадиных сил.

Предусмотрена возможность использования одной весельной пары.



Рисунок № 1:

• А) Вид на днище.
• Б) Вид сверху.
• В) Транец (заготовки)

Рисунок №2. Наружная обшивка (заготовка листов):

• А) Борт.
• Б) Скула.
• В) Днище.

Материалы для сооружения

Для строительства самодельной лодки понадобится некоторый опыт обращения со столярными инструментами.

Ниже приведён список инструментов, который понадобится:

1. Шуруповёрт
2. Ручная фрезеровочная машинка.
3. Ручная шлифовальная машинка.
4. Струбцины.
5. Лобзик электрический.

Перечень материалов для сборки:

1. Фанера водостойкая толщиной не менее 4 миллиметров и размерами 2.5 на 1.25 метра и полтора листа 6 миллиметров.
2. Строганные доски толщиной от 25 миллиметров.
3. Рейки деревянные.
4. Гвозди латунные.
5. Саморезы по дереву.
6. Эпоксидная смола.
7. Лак водостойкий.
8. Стекловолокно.
9. Брус 50 на 3400
10. Брус 40 на 20 на 4000

Сборка — подробная инструкция, поэтапная

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
3. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Делаем каркас для бортов

Сборку каркаса производят на верстаке, а оканчивают на земле. Укладываете на верстак киль, к одной стороне которого крепят ахтерштевень с заранее прикреплённым транцем, а к другой форштенвель.

Килевую часть с прикреплёнными шпангоутами и штевнями соединяют гвоздями.

Следует внимательно проверить на отсутствие перекосов и в случае если таковые есть, провести подгонку.

Произвести подгонку можно натянув бечёвку между штевнем и транцем. После того как убедились в том что оси совпадают можно окончательно закрепить.

Между всеми соединениями прокладывается тонкая ткань или бумага, пропитанная густой краской или смолой.

После того как штевни были закреплены можно приступить установке шпангоутов.

Под прямым углом на шпангоутах следует сделать вырез под киль. Для плотного и надёжного крепления шпангоута разрез под киль стоит сделать на 0.5 миллиметра уже шпангоута.

Посадку следует проверить натянутой веревкой, которая должна совпадать с бимсами. Установив шпангоуты под углом 90 градусов по отношению к килю можно окончательно закрепить. После всех проделанных операций следует задать угол прогиба.

Для этой цели можно использовать брус круглой или прямоугольной формы, который временно закрепляют к концам киля с внутренней стороны, а между килем и брусом вставляют брус 11 сантиметров.

Для исключения боковых перекосов штевни и транец, а так же бимсы, скрепляются каким либо брусом.

Обшивка каркаса

Для более экономного расхода материала рекомендуем все листовые детали расчертить в уменьшенном размере на картоне и вырезать.

После этого начертит в тех же размерах форматы листов фанеры, заготовленные для обшивки и на эти листы примерять шаблоны для минимального количества отходов.

Контуры деталей натурального размера при разметке  на фанере можно получить  методом соединения точек найденных при откладывании заданных размеров от осей деталей с помощью длинной линейки или лекала.

Все детали выпиливаются лобзиком с мелкими зубьями с учётом запаса в 2 – 3 миллиметра. Для последующей стыковки листов потребуется добавить 70 миллиметров.

Перед склеиванием следует совместить оси склеиваемых деталей, с помощью нитки вбитой между досками на которые будет крепиться заготовка.

После затвердения клея, одинаковые части борта следует сбить между собой мелкими гвоздями и подогнать между собой рубанком.

Вдоль обеих кромок скул на расстоянии 12 миллиметров сверлятся отверстия диаметром 2 миллиметра с шагом 50 миллиметров для проволочных скреп, которыми будут соединяться впоследствии.

Крепить обшивку следует начинать с носа лодки, скрепляя медной проволокой, сквозь отверстия сделанными вдоль днища и борта. Скручивают проволоку с внешней стороны на два три оборота с небольшой слабиной.

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Больше никаких рыбалок без улова и поисков оправданий своему невезению! Настало время все изменить!!! Лучший активатор клева 2018 года! Сделано в Италии…

ПОДРОБНЕЕ

Затем обшиваем транец и дно лодки

После того, как борта собраны, устанавливаются и временно закрепляются шаблоны А и Б на позициях показанных на развёртке чертежа обшивки.

Собрав днище по тому же принципу, которым пользовались при сборке бортов, следует установить транец лодки  и закрепить его шурупами 3х18  на расстоянии 50 миллиметров  с использованием клея.

Есть такая вероятность, что борта будут выступать в корму за транец, в таком случае следует подровнять рубанком кромки.

После того как проделаны все выше перечисленные операции следует окончательно закрутить все скрепки плоскогубцами и обжать всё с внутренней стороны.

Стекловолокно

Все щели и стыки полученной лодки следует проклеить стеклотканью, нарезанной в виде лент.

Первый слой должен быть шириной не менее 25 миллиметров, а последующие два слоя не менее 80 миллиметров, однако стоит учесть, что 2 и 3 слой должны располагаться со смещением в разные стороны от 10 до 15 миллиметров.

После того как стеклопластик окончательно затвердел, обрезайте выступающие концы проволочных скреп и проклейте стекловолокном с наружной стороны.

Днище следует прокрепить планками для увеличения его жёсткости и повышения срока службы. Делается это таким образом:

Приготовленные планки сверлятся под шурупы с шагом в 20 – 25 сантиметров. После этого заготовки раскладываются по местам и прикрепляют на шурупы, намечают карандашом и снимают.

Отмеченные места обрабатывают клеем и обратно прикручивают заготовки.

После того как клей засохнет шурупы можно выкрутить а отверстия забить специально подготовленными гвоздями вырезанными из дерева.

Все отверстия обшивки лодки после снятия вспомогательных приспособлений нужно зашпаклевать опилками или древесной мукой смешанной с эпоксидной смолой.

Наружную часть лодки рекомендуется обработать клеевой смесью и стеклотканью, возможно так же использовать для этой цели хлопчатобумажную ткань. Если использовать цветную ткань, то можно сэкономить на покраске.

Внутренняя часть корпуса обрабатывается горячей олифой. Для покраски днища и банок судна можно использовать обычную краску на масляной основе.

Выбор клея

Склеивающим материалом при строительстве лодок применяют:

• Смолы эпоксидные .
• Смолы винилэфирные.
• Смолы полиэфирные .

Рассмотрим подробнее выше перечисленные смолы:

1. Смола эпоксидная – смело можно назвать универсальной смолой, используемой при производстве плавательных средств, нашла незаменимое применение в композитных конструкциях и ремонте судов. Данные смолы по показателям обеспечивают самое высокое качество клеевого шва.
2. Смола винилэфирная – по своей сути является гибридным соединением. Повышенную прочность обеспечивают эпоксидные молекулы. Умеренная усадка при отвердении, а высокая прочность препятствует образованию трещин при застывании. Так же стоит отметить повышенную токсичность этого вида смолы и довольно высокую стоимость, в сравнении с другими видами.
3. Смолы полиэфирные – смело можно назвать самым дешёвым видом смолы, используется при строительстве судов с применением пластика.

   Основным достоинством, в сравнении с другими видами смол, является относительная дешевизна этого продукта. К недостаткам можно отнести только то, что применяется только для склеивания стеклопластика.

   Данные виды смол используются для строительства лодок и яхт и применяются для пропитки изделий в процессе армирования пластиком.

Независимо от материала, впитываемость и адгезия, несомненно, являются ключевым моментом при изготовлении качественного судна.

Давно вы имели по-настоящему КРУПНЫЙ УЛОВ?

Когда последний раз ловили десятки ЗДОРОВЕННЫХ щук/карпов/лещей?

Нам всегда хочется получать результат от рыбалки – поймать не три окунька, а десяток килограммовых щук – вот это будет улов! Каждый из нас мечтает о таком, но далеко не каждый умеет.

Хорошего улова можно достичь (и мы это с вами знаем) благодаря хорошей прикормке.

Ее можно приготовить в домашних условиях, можно купить в рыбацких магазинах. Но в магазинах дорого, а чтобы приготовить прикормку дома, нужно потратить уйму времени, да и, по праве говоря, далеко не всегда домашняя прикормка хорошо работает.

Вам знакомо то разочарование, когда вы купили прикормку или приготовили ее дома, а поймали три-четыре окунька?

Так может быть пора воспользоваться действительно рабочим продуктом, эффективность которого доказана как научно, так и практикой на реках и прудах России?

Прикормка FishHungry дает тот самый результат, который мы не можем достичь сами, тем более, стоит она дешево, что отличает от других средств и времени тратить на изготовление не нужно – заказал, привезли и вперед!

Конечно, лучше один раз попробовать, чем тысячу раз услышать. Тем более сейчас – самый сезон! Скидка в 50% при заказе это отличный бонус!

Узнайте подробнее про приманку!

superkaras.ru

эпоксидная смола « Домашняя яхт-верфь.

За последние годы многие любители водного туризма стали владельцами новых лодок из стеклопластика. По — видимому, пришла пора поподробнее познакомиться с основными видами ремонта пластмассовых корпусов, который в большинстве случаев выполняется владельцами лодок самостоятельно.

Как показывает опыт, типичными повреждениями пластмассовых судов являются пробоины и трещины в корпусе, отрыв набора, переборок, и банок от обшивки, потертости (вплоть до истирания нескольких слоев стеклоткани по днищу), выкрашивание декоративного слоя. Во всех случаях хорошее качество можно получить лишь при соблюдении определенного режима, в первую очередь—температуры и влажности воздуха.

Лучше всего ремонтировать лодку в закрытом помещении, в котором можн

yachtshipyard.wordpress.com

эпоксидная смола « Домашняя яхт-верфь.

эпоксидная смола « Домашняя яхт-верфь.

Сайт создан для тех, кто мечтает построить яхту своими руками — яхту своей мечты…

Среди судостроителей, занимающихся стеклопластиком, и самодельщиков, не утихают споры о преимуществах двух типов смол – полиэфирной и эпоксидной. В советские времена, кстати, в свободной продаже имелась только последняя по вполне подъемным ценам; нынешние фирмы, в том числе и иностранные, считают использование эпоксидной смолы вместо полиэфирной своим козырем и нередко даже упоминают этот факт в рекламе как доказательство эксклюзивности продукции. При современном засилии «полиэфирки» даем слово приверженцам эпоксидной смолы, которые под

yachtshipyard.wordpress.com

Простая лодка из стеклоткани | Домашний мастер

«Сшивнушки» — небольшие лодки, которые делают ребята на «Пионерской верфи» города Астрахани по хорошо отработанной здесь технологии. Основной принцип ее заключается в обтягивании каркаса стеклотканью с последующей пропиткой эпоксидной смолой, которая, затвердевая, образует прочную оболочку. Сам по себе он конечно, ненов. Однако имеет особенности, позволяющие значительно упростить постройку. Сначала полностью подготавливается каркас лодки, продольные ребра — из деревянных реек расчетной толщины. Расстояния между соседними стрингерами на сильно гнутых поверхностях не должны превышать 100 мм. Так, при  больших погибах, например, в двух направлениях рекомендуется ставить дополнительные ребра — тонкие рейки: они уменьшат провисание ткани. Можно также туго обтягивать каркас капроновой нитью (поперек) с промежутком не более 50 мм. Все детали лодки, которые в процессе работы будут соприкасаться со стеклотканью, должны быть хорошо зачищены крупнозернистой наждачной бумагой.

 Технические руководства требуют перед оклейкой отжигать ткань при 200—250° (обычно это делается паяльной лампой) или отмывать от замасливающих веществ в ацетоне. Однако для наших работ, как показывает опыт, бывает вполне достаточно хорошо прогреть ее в духовке газовой плиты, чтобы испарить влагу и «выжарить» масла.

Раскраивать стеклоткань «сшивнушки» надо таким образом, чтобы с краев оставалось около 100 мм припуска. Если ширина ткани недостаточна, ее сшивают внахлест, с перекрытием в 20—30 мм. Наложенная на каркас ткань натягивается от киля к бортам, а затем вдоль корпуса и закрепляется тонкими гвоздями, но так, чтобы не изменять формы естественного натяжения ткани. «Набеги» можно вырезать так же, укладывая края внахлест и сшивая их. Они будут образовываться в основном в носовой части — на обводах: наши лодки спроектированы так, что имеют спрямленные корпуса и ровные транцы. Оставшиеся по бортам припуски заворачиваются внатяг за привальные брусья и транцевый шпангоут и пришиваются капроновыми нитками. После этого готовый к пропитке корпус ставится на киль и еще раз проверяется качество обтяжки: складок и морщин не должно быть.

Надо отметить, что корпус нашей лодки имеет предельно простую конструкцию. Набор днища, например, состоит лишь из киля и пары продольных ребер, переходящих в скуловые стрингеры. Поперечный набор — из двух рамных шпангоутов в передней части и транцевого, являющегося одновременно и обвязкой транцевой доски, — из фанеры. Киль спереди переходит в форштевень, связанный карленгсом с первым шпангоутом. Поверх идут привальные брусья. Все проклеено между собой той же эпоксидкой.

Рис. 1. Каркас лодки.

Рис. 2. Закрепление ткани на каркасе.

Пропитка стеклоткани смолой приводится обычным способом. Однако можно рекомендовать добавлять минимальное количество отверждающих компонентов, чтобы более доброкачественно происходило отверждение, и несколько увеличить дозу пластификатора — для уменьшения текучести связующего, особенно на бортах. Сушку необходимо вести при температуре 25—30°, а лодка должна стоять на «ровном киле».

Желательно выклеивать все слои, чтобы получить заданную толщину без длительных перерывов. Иначе придется зачищать предыдущий слой. Если имеется опыт пользования смолами, то можно обтягивать корпус одновременно двумя-тремя слоями, но надо быть очень внимательным в работе, особенно опасаясь образования пузырей.

При изготовлении таким методом небольших судомоделей обычно накладывается один, максимум два слоя стеклоткани. «Сшивнушки» мы обтягиваем четырьмя слоями толщиной по 0,3—0,4 мм. Этого вполне достаточно, чтобы получить прочную эластичную оболочку.

Рис. 3. «Сшивка» капроновыми нитками.

Рис. 4. Лодка после обтягивания готова к пропитке.

Эксплуатация лодок в течение нескольких лет показала, что они мало изнашиваются, возможности проколов крайне ограничены, а если это и происходит, то ремонт их весьма несложен. Хочется только еще раз предупредить о необходимости соблюдать все правила безопасности при работе с эпоксидной смолой.

автор: В. ПЬЯНКОВ

acule.ru

видео-инструкция как сделать своими руками, особенности изделий для рыбалки со стеклопластика, чертежи, проекты, цена, фото

Несмотря на обилие в профильных магазинах рыбацких и туристических лодок самых разных форм и размеров, многие все же интересуются, как сделать самодельную лодку из фанеры. Главная причина подобного интереса заключается, пожалуй, в неистребимой тяге наших соотечественников к созидательному труду.

Пускай купить сегодня можно все, что угодно, но в самодельной шлюпке или швертботе, сделанных по чертежам чуть ли не из журнала «Рыболов», есть какое-то непередаваемое очарование.

Изготовить лодку непросто, но вполне возможно

В статье мы приведем несколько советов, используя которые, вы сможете довольно быстро научиться делать лодки — самоделки из фанеры.

Материалы и инструменты

Не так давно самодельные мини лодки из фанеры были весьма популярны. Это дало возможность отработать методики по их изготовлению, а также определиться с наиболее подходящими материалами.

Конечно, сегодня перечень доступных лаков, пропиток и клеев для фанеры существенно шире, чем был даже десять лет назад – но для изготовления маломерного плавсредства своими руками нам ничего сложного не понадобится:

• Фанера – самый главный компонент. Для изготовления лодок чаще всего используются листы из проклеенного натурального березового шпона толщиной около 5 мм. Отдельные детали, такие как шпангоуты или киль, вырезают из более толстого (10 – 15 мм) материала.

Обратите внимание!
Чтобы обеспечить бортам достаточную надежность, для обшивки следует использовать исключительно качественную фанеру, без трещин, расслоений, сучков и т.д.
Конечно, цена материала первого или второго сорта будет выше, но зато вы будете уверены в безопасности вашей лодки.

Чем крупнее листы, тем проще с ними работать

• Древесина применяется для установки внутренних распорок, оформления бортов, сидений и т.д. Желательно использовать обрезную оструганную доску из легких пород дерева.
• Шовный материал задействуется для соединения отдельных деталей обшивки в единое целое. Швы можно оформлять с помощью достаточно тонкой и гибкой проволоки, пластиковых хомутов, толстой капроновой лески и т.д.
• Клей нужен, чтобы обеспечить швам должную герметичность. На сегодняшний день мастера практически отказались от натуральных составов на основе казеина, и отдают предпочтение современным полимерным смолам.

Кроме этого нам будут нужны специальные лаки и пропитки, защищающие древесину от набухания и гниения. Также стоит запастись стеклотканью или аналогичным материалом для проклейки всех швов. В качестве альтернативы стеклоткани можно использовать стеклопластик – тогда им будет оклеено все днище и борта.

Ну, и не нужно забывать о краске – ведь мы же хотим, чтобы наше судно было красивым!

Что касается инструментов, то набор будет практически стандартным:

• Пила по дереву.
• Электролобзик с набором полотен разной длины.
• Шлифовальная машинка.
• Ручной инструмент (молоток, пассатижи, стамески и т.д.)
• Струбцины для зажима фанеры при склеивании.
• Кисти для пропитки, лакировки и окраски фанеры.

Делаем лодку

Чертежи и планировка

Прежде чем приступить к работе, определяемся, какое именно судно нам нужно. На сегодняшний день в сети можно найти самые разные чертежи самодельных лодок из фанеры, так что ни в постройке плоскодонки для рыбалки, ни в сборке туристической байдарки ничего невозможного нет. Чертеж фанерной лодки

Если же ни один из найденных чертежей нас не устраивает, можно заняться проектировкой самостоятельно.

Правда, в этом случае от вас потребуются определенные навыки для расчета грузоподъемности, а то лодка может получиться исключительно декоративной.

• Изучив доступные проекты самодельных лодок из фанеры, или изготовив собственный, переносим на бумагу контуры основных деталей.
• Используя бумажные шаблоны, на листах фанеры рисуем линии, по которым будет проводиться выпиливание шпангоутов и листов для обшивки.
• Если фабричная длина фанерных листов вас не устраивает (а так происходит в 99% случаев), то необходимо провести их сращивание. Для этого торцы фанеры стесываем под острым углом таким образом, чтобы длина получившегося скоса составляла 7-10 толщин самого листа.

Сращивание «на ус»

• Приложив скошенные части друг к другу, промазываем их клеем и зажимаем струбцинами. Такая методика носит название соединения «на ус».
• Параллельно заготавливаем деревянные брусья, из которых будет делаться каркас нашей будущей лодки.

Совет!
Чтобы облегчить работу над проектом, можно собрать специальные козлы из брусьев сечением 50х50 мм.
На этих козлах будет гораздо удобнее размещать все детали в процессе соединения, особенно если вы работаете без помощников.

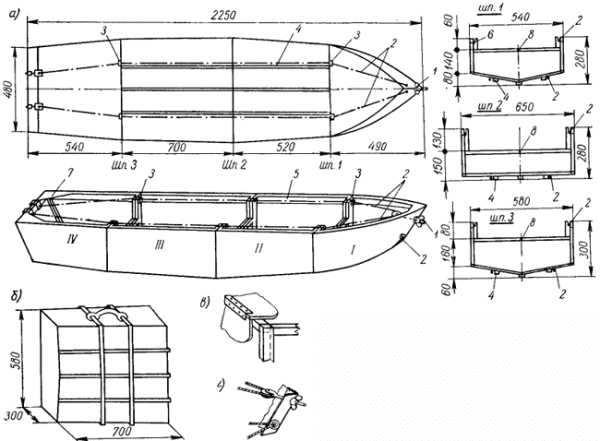

Самодельная складная лодка из фанеры: чертеж основных узлов

Сборка корпуса

Когда все готово, начинаем работу:

• Используя пилу по дереву или электролобзик, вырезаем заготовки по шаблонам из досок, брусьев и фанеры. Отступ от проектного размера не должен составлять больше 1 мм, иначе борта при сшивке «не сойдутся».
• Транцевые части (задний борт) и шпангоуты склеиваем для получения нужной толщины и прочности. Клееные детали будут несколько тяжеловаты, но это не страшно!
• Если планируется установка лодочного мотора, то транец стоит дополнительно проклеить стеклотканью и усилить доской из дерева твердых пород.

Фото транца, деталей днища и бортов

Совет!
Для повышения прочности соединения шпангоуты и транцы можно дополнительно зафиксировать саморезами.
При этом длина саморезов должна быть такой, чтобы острие не прошивало деталь насквозь.

• Устанавливаем транец на предварительно сделанные козлы и начинаем крепить к нему днище и борта, сводя их на носу друг с другом.
• Детали обшивки крепим либо с помощью шовного материала (если используется не очень толстая фанера), либо исключительно на клей, стесывая край фанеры под углом.

Прошивка днища

• На данном этапе очень важно, чтобы все элементы сошлись по размерам, поскольку для уменьшения щели придется разбирать всю конструкцию и частично подрезать шпангоуты.

После «черновой сборки» можно приступать к проклейке.

Клеевые работы

Проклейка швов стеклотканью

Инструкция по проклейке и герметизации нашего судна имеет следующий вид:

• Готовим смесь из эпоксидной смолы и аэросила (двуокись кремния). Компоненты смешиваем в промоции 1:1 с использованием насадки на дрель. Оптимальная консистенция смеси — как у густой сметаны.
• Углы между днищем, бортами и транцем усиливаем с помощью деревянных галтелей – небольших уголков, обеспечивающих жесткость соединения.
• Полосы из стеклоткани и стеклопластика наклеиваем на все швы изнутри, тщательно промазывая стыки эпоксидно-аэросильным составом.

Обратите внимание!
Поскольку большинство клеевых составов содержат летучие токсины, все лакокрасочные работы следует выполнять с применением средств защиты для органов дыхания!

• После высыхания клея устанавливаем шпангоуты на выбранные места.
• Для фиксации шпангоутов используем тот же клей. Если габариты судна достаточно велики, то с целью усиления конструкции шпангоуты следует дополнительно зафиксировать на дне и бортах полосами стеклоткани внахлест.

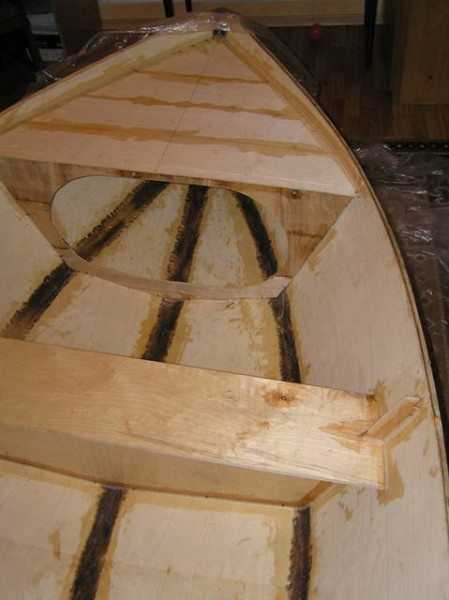

Вклеенные шпангоуты

• Укладываем настил на днище, крепим уключины, сидения и другие детали, предусмотренные конструкцией.
• Если в лодке планируется обустроить кокпит (закрытое пространство в носовой части), устанавливаем крышку, фиксируя ее на бортах и шпангоутах.

Дождавшись, пока вся конструкция просохнет, снимаем лодку с козлов, переворачиваем ее и шлифуем наружную поверхность. Затем обрабатываем эпоксидной смесью швы и проклеиваем днище стеклотканью. Монтаж кокпита и сидений

Окраска

На завершающем этапе нам необходимо обеспечить нашей лодке защиту от влаги и придать ей привлекательный вешний вид:

• Вначале тщательно обезжириваем все детали.
• Затем обрабатываем древесину пропиткой. Здесь вполне подойдет состав для морских или речных судов от «Tikkurila».
• Шпатлюем все плоскости, маскируя щели и неровности, а потом обрабатываем специальной грунтовкой.
• Красить самодельные фанерные лодки можно практически любой краской, но если вы хотите обеспечить судну долговечность, то лучше использовать специальные пигментные смеси, предназначенные для обработки деревянных судов.

Краска для плавсредств

• Средний расход краски составляет 1 – 1,5 л/м². Наносить ее лучше всего с помощью кисти, но допускается и использование краскопульта.

Вывод

Своими руками созданное плавсредство, помимо пользы принесет некое удовлетворение от проделанной работы

Самодельная лодка из фанеры, изготовленная по данной технологии, будет вполне пригодна для выездов на рыбалку, семейных прогулок и т.д. Конечно, в открытое море выходить в ней не стоит, но как показывает практика, для больших рек и озер нашей страны такая конструкция является вполне надежной. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

fanera-info.ru
