Коптильня горячего копчения своими руками с чертежами

Нет, наверное, людей, которые не любили бы наслаждаться золотистой корочкой, приятным ароматом и незабываемым вкусом приготовленных собственными руками копчёностей. Есть, конечно, очень много вариантов готовки продуктов, но именно копчение даёт возможность получить вкусности без консервантов и ГМО. Людям, живущим в многоквартирных домах, достаточно сложно готовить в коптильне, ведь жилплощадь этого не позволяет, а выезд на природу влечёт за собой большие затраты времени, да и денежных средств. Но вот у людей, которые живут в частных домах, есть отличная возможность построить коптильню горячего копчения своими руками прямо на своём дворе. Процесс постройки не составит особого труда, но результат принесёт массу удовольствия и пользы.

Процедура монтажа коптильни

Для начала потребуется подготовить чертежи, согласно которым и будет проводиться постройка. Чертёж коптильни горячего копчения с размерами вы можете найти на соответствующих ресурсах глобальной сети во всемирной паутине. Итак, вам потребуется лист железа с толщиной примерно 3 мм. Разрезают железо согласно размерам: высота — 120 см, ширина — 60 см, глубина — 40 см. Для того чтобы качественно произвести разрез, вы можете использовать болгарку или же электролобзик. Далее, на передней части коптильного шкафа потребуется произвести разрез для ящика, в котором будут храниться опилки.

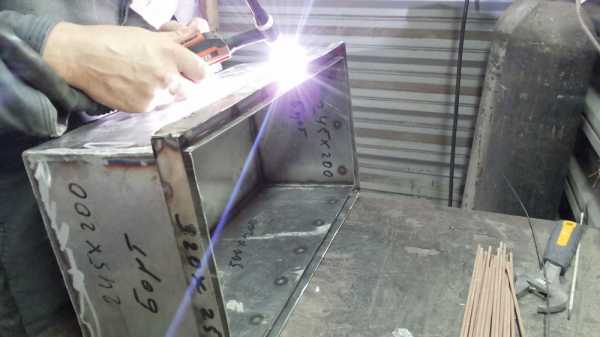

Сначала сваривают задние части коптильного шкафа, а уже потом — передние. Внизу ящика привариваются специальные направляющие для ёмкости с опилками. Для них можно использовать трубу-квадрат размером 5 см на 2 см. После этого приваривают лицевую сторону коптильни с вырезом под ящик. Эта схема коптильни предусматривает ящик размером 38 см на 34 см. Передняя часть с ручкой должна иметь длину на 10 см больше длины ящика, чтобы плотно приставать к шкафу коптильни и не давать дыму рассеиваться в стороны. В нижней части ящика для опилок необходимо просверлить небольшие дырочки для того, чтобы улучшить тягу.

После того как ящик вставлен в коптильный шкаф, можно приступить к привариванию ножек к коптильне. В конечном итоге по желанию можно окрасить огнеустойчивой краской, чтобы внешний вид был более привлекательным, но это уже на ваше усмотрение.

Нелишним будет изготовить станину для развешивания продуктов копчения. Конечно, вы можете приварить рейки прямо в шкафу, но станиной пользоваться намного удобнее, да и процесс её изготовления не займёт у вас много времени. Размеры станины должны быть следующие: высота — 110 см, ширина — 56, а глубина — 34, то есть чуть меньше основных габаритов коптильного шкафа.

Завершающим этапом в изготовлении является производство крышки. Металл толщиной 1 мм режут в размер коптильного шкафа, но на 10 см больше, чтобы по краям был отступ по 5 см. К металлу приваривают ограничители закрывания величиной 3 см.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:300px;height:600px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4908081011"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

В качестве источника поступления огня можно применять горелку, которую монтируют под ящик с опилками. Газ к горелке нужно подводить по гибкому шлангу.

Технологический процесс горячего копчения

Процесс копчения делят на три вида, среди них:

Отличается готовка мяса этими способами своей температурой дыма, регулировать которую вы можете с помощью крышки.

Суть горячего метода состоит в том, что продукты животного происхождения, такие как мясо и рыба, доходят до готовности путём обработки их горячим дымом, который выделяют тлеющие угольки дерева. В отличие от холодного, мясо или рыба, кроме того, что подкачиваются, ещё и припекаются в высокой температуре. Горячий метод намного быстрее, и через несколько часов вы можете употреблять готовый продукт, а метод холодного копчения подразумевает обработку продукта на протяжении суток.

Для копчения применяют исключительно лиственные или плодовые породы деревьев, к примеру, такие как:

яблоня;
груша;
слива;
ольха;
дуб;
осина.

Для придания мясу или рыбе особого привкуса могут в опилки добавляться несколько веток можжевельника вместе с ягодами. Ни в коем случае нельзя использовать хвойные деревья, такие как пихта, лиственница и ель. Они при подогреве будут выделять смолу, и продукты копчения получат кисловатый привкус и горечь. Также следует с особой внимательностью подходить к подбору дров. Они не должны быть сырыми и чрезмерно сухими. Сухие будут давать слишком большое пламя, регулировать которое довольно затруднительно, а сырые, наоборот, медленно будут гореть, и процесс копчения может затянуться.

Коптильня горячего копчения своими руками должна выдерживать температуру 300 градусов. Именно при этих условиях будет проходить качественный пиролиз, то есть полное нагревание опилок с последующим выделением ароматного дыма нужной температуры. В горячем способе температура должна быть не менее 80 градусов, 60–80 — это полугорячее, а при температуре 40–50 осуществляется холодное копчение. Если температура внутри коптильни будет превышать отметку 100 градусов, то опилки будут обугливаться и выделять сажу, что впоследствии подарит мясу терпкий и неприятный привкус. Именно умение поддерживать нужную температуру в коптильне даёт положительный результат — вкусные продукты питания. Целесообразно отметить, что в крупногабаритных коптильнях достигнуть оптимальной температуры и поддерживать её на одном уровне гораздо проще, нежели в маленьких коптильных шкафах. В небольших коптильнях самый незначительный скачок температуры может испортить мясо или рыбу.

Домашние продукты питания — залог хорошего настроения и крепкого здоровья

Мало кто откажется попробовать золотистые и очень ароматные продукты копчения, но приобретать их в магазинах вовсе не хочется. В большинстве случаев на полках супермаркета хранятся копчёности отнюдь не натурального изготовления, а обработанные по технологии горячего дыма. Такая обработка может очень плохо сказаться на вашем самочувствии и нанести непоправимый ущерб вашему здоровью. Прочитав сегодняшнюю статью, вы уже знаете, как сделать коптильню у себя дома. Теперь вы, как говорится, теоретически подкованы, а хорошая подготовка — это половина успеха. Вам осталось запастись терпением, необходимыми инструментами и вычитать вкусный рецепт приготовления продуктов. Если вы будете следовать всем вышеуказанным рекомендациям, ваши продукты всегда будут получаться невероятно вкусными, и, возможно, вы откроете в себе скрытые таланты кулинара.

domkopchenie.ru

чертежи с размерами, как сделать самодельное устройство, схема для изготовления

Копчение как способ сохранения продуктов на длительное время, известен с глубокой древности. Но и сейчас он не потерял своей актуальности, правда, сместившись от основного функционала в сторону разнообразия вкуса.

Сегодня существует много способов копчения, требующих различных трудовых, временных и денежных затрат.

Самый простой – горячее копчение.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Коптильня и горячее копчение – основные понятия

Горячее копчение – процесс обработки животных и растительных продуктов горячим дымом с целью придания им тех или иных вкусовых качеств. В отличие от холодного, требует существенно меньше времени на получение готового продукта.

Виды коптилен

Все коптильни делятся на переносные и стационарные. Но принцип действия и основные узлы, одинаковы почти у всех.

Дно ёмкости засыпается щепой, на неё ставится поддон для сбора жира. Выше – решётка или горизонтальные крепления, на которые кладутся или подвешиваются продукты для последующего копчения.

Сверху – герметичная или негерметичная крышка. После закладки щепы и продуктов под коптильней разводится огонь. Иногда вместо огня используется электротэн.

В закрытом пространстве под воздействием тепла получается горячий дым, который пропитывает продукты. Фактически это та же духовка, только с природными «ароматизаторами». Главное отличие горячего типа копчения от холодного – время на подготовку и обработку. В «горячем варианте» оно обычно не превышает 2–3 часов, а в «холодном» — не менее трёх суток (в среднем).

Переносные устройства, как правило, представляют со

ogon.guru

Как самому сделать коптильню горячего копчения – пошаговое руководство. Жми!

Правильно изготовленная коптильня горячего копчения позволит в любое время иметь у себя на столе вкусные блюда.

Многие производители предлагают готовые варианты коптилен горячего копчения. Купить их можно как в интернете, так и в специализированных магазинах.

Цены варьируются от 1800 до 37000 руб. Но гораздо интереснее и дешевле сделать такую коптильню самостоятельно.

О том как сделать коптильню горячего копчения своими руками расскажем подробно в нашей статье.

Виды копчения

В зависимости от температуры и времени копчения различают холодное копчение и копчение горячим дымом:

Холодное копчение. Процесс холодного копчения происходит при низких температурах в пределах 20-22 градусов. Копчение дымом такой температуры занимает время от 5 часов до суток, в зависимости от массы продукта. Пища, закопченная таким образом может храниться достаточно долго, так как в процессе копчения из мяса или рыбы испаряется практически вся влага. Копченые продукты получаются достаточно сухими и хорошо пропитанными дымом. (Как сделать коптильню холодного копчения, Вы можете прочитать в этой статье).
Горячее копчение. Способ приготовления продуктов при помощи горячего дыма достаточно распространен, так как можно получить быстрый результат. Хватает нескольких часов, чтобы получить полностью готовый продукт.

Что необходимо знать о горячем копчении

Температура копчения выбирается в зависимости от веса мяса или рыбы их вида и дальнейшего приготовления.

Так, например, мясо, которое в дальнейшем подвергнется термической обработке, рекомендуется коптить при температуре от 45 до 65 градусов.

Для продуктов, которые готовятся во время копчения, оптимальной температурой будет 70-100 градусов.

Рекомендация! Для того чтобы блюдо получилось ароматным и хорошо приготовленным важно поддерживать температуру в необходимом диапазоне.

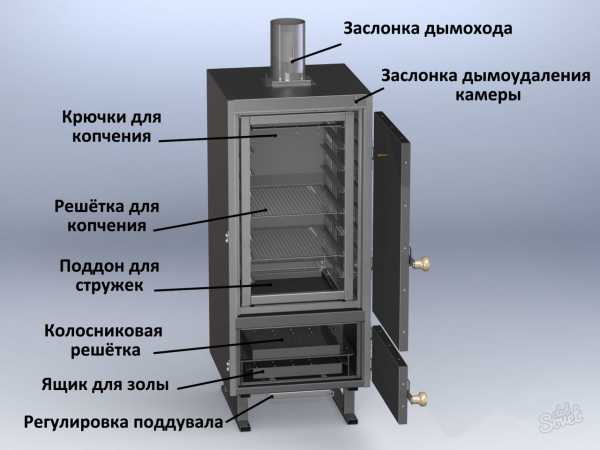

Устройство коптильни

Изготовить коптильню горячего копчения самостоятельно, в домашних условиях, несложно. Достаточно иметь герметичную емкость, выполненную желательно из прочного металла

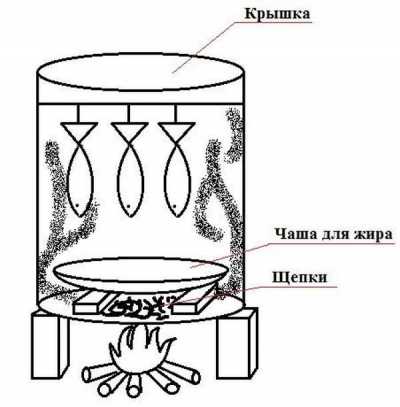

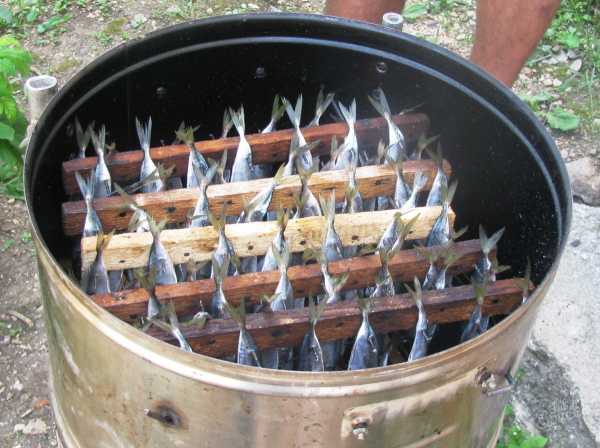

В качестве емкости можно использовать, например, бочку. Эту емкость оборудуют откидной крышкой. Также для оборудования коптильни понадобятся решетка и емкость для сбора жира.
Принцип работы коптильни
В верхней части коптильни, примерно в 10 сантиметрах от крышки, устанавливают решетку, на ней, в процессе копчения, располагают продукты.
Важно, чтобы продукты на решетке не касались друг друга, для равномерного копчения со всех сторон. Под решетку ставится любая емкость, соответствующая размерам коптильни.
Это может быть подходящая по диаметру миска или круглый поднос В эту посудину будет скапывать жир. На дно коптильни укладывается слой опилок или щепок, которые тлеют под воздействием высокой температуры.

Выбор дров для коптильни

Для процесса копчения подходят практически любые дрова, главное чтобы они не содержали нежелательных для продуктов смол.
Исходя из этого, хвойные деревья не подходят для копчения, потому что под их корой содержится смола. Для того, чтобы продукты обрели приятный аромат можно добавить щепу из можжевельника или ольхи.
Ветки фруктовых деревьев, например, яблони, груши и вишни, также хорошо подойдут для копчения.
Перед копчением с дров лучше снять кору, так как в ней содержится много смолы. После того как кора снята, древесину измельчают на кубики, размером приблизительно со стороной до 3 сантиметров.
Измельченные дрова насыпают на дно коптильни и увлажняют для получения дыма.

Материалы для изготовления

Под коптильню подойдет все, начиная от старого ведра и заканчивая специально построенными сооружениями. Но оптимальным вариантом станет коптильня изготовленная из металлических листов.
Для ее изготовления необходимо иметь следующие инструменты и материалы:
листы металла толщиной 2-3 мм;
несколько прутьев арматуры;
металлический профиль;
болгарка;
аппарат для сварки;
рулетка и уголок.

Изготовление коптильни из металлических уголков

Следуя простым рекомендациям и выполняя пошаговую инструкцию легко и быстро можно изготовить коптильню горячего копчения самостоятельно:

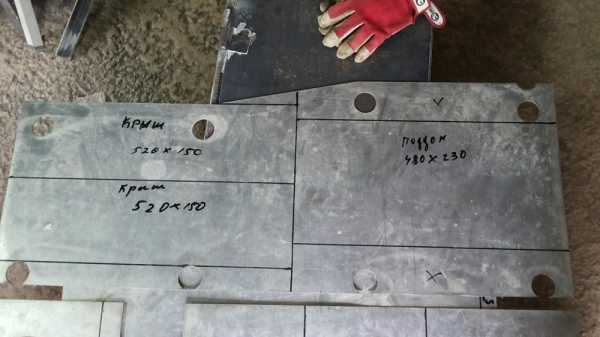

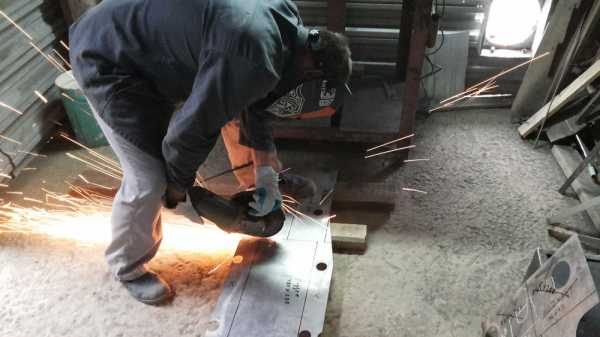

Один лист металла, размером примерно 60 сантиметров на 1,5 метра, разрезают при помощи болгарки на четыре одинаковые части
Соединяют листы между собой точечной сваркой и при помощи столярного уголка выставляют листы под прямым углом
Заваривают швы между кусками металла
Из второго листа металла изготавливают дно коптильни
Следующим шагом станет изготовление крышки. Делают ее по принципу корпуса коптильни, только размер ее должен быть несколько больше, чтобы плотно накрывать коптильню
Куски арматуры приваривают внутри корпуса коптильни в несколько рядов. На них в процессе копчения будут располагаться продукты. Можно приварить несколько крюков к крышке для копчения рыбы или сала
Для удобства транспортировки к корпусу коптильни можно приварить ручки.
Для того чтобы готовить продукты на открытом воздухе, нужно задуматься о дополнительных приспособлениях для их приготовления и благоустройстве самого участка.
Из этой статьи Вы узнаете как сделать мангал из газового баллона.
А тут Вы найдете много полезной информации по строительству летнего душа.

Подготовка продуктов к копчению

Для горячего копчения подойдут практически любые продукты, начиная от сосисок и заканчивая мясным окороком или целой рыбой.
Для того, чтобы результат поразил даже гурманов, продукты нужно правильно подготовить к копчению. Мясо или рыбу необходимо предварительно посолить, добавить специй по желанию и дать продукту просолиться.
Курицу, для того, чтобы мясо было мягким, перед копчением желательно замариновать на несколько дней. Крупную рыбу перед копчением очищают и вынимают все внутренности, мелкую можно готовить без обработки.

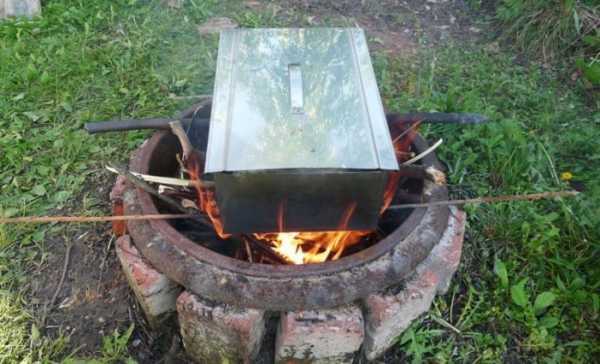

Коптильня полностью готова. Установить ее можно как во дворе собственного дома, так и на пригородном участке.
Коптить в коптильнях горячего копчения можно практически все и при правильной подготовке и процессе копчения продукты получатся невероятно вкусными и ароматными.
Совет! Так как во время копчения продукты готовятся недолго, то они внутри остаются сочными и влага из них практически не выходит, поэтому хранить их долго не рекомендуется.
Подробную информацию по изготовлению коптильни горячего копчения, Вы сможете посмотреть в этом видео:
Оцените статью: Поделитесь с друзьями!
Вконтакте
Facebook
Twitter
Google+
Мой мир
6sotok-dom.com
чертежи, фото, размеры, пример, инструкция по изготовлению
Умопомрачительный аромат дымка, приятный золотистый цвет, и вкуснейшая и нежнейшая мякоть мяса или рыбы. Все это относится к продуктам, приготовленным способом копчения. Не сомневаюсь, мало найдется людей, которые бы не получали удовольствия от поглощения продуктов, приготовленных на коптильне. Есть множество способов приготовления мяса или рыбы, но с применением коптильни один из самых вкусных и, что немаловажно, простых способов обработки и получения вкуснейшей пищи.
Копчение, один из самых древних, если не древнейший способ консервации продуктов питания, придуманный нашими далекими предками. Добытая с трудом пища, должна была как-то сохраняться, хотя бы короткий промежуток времени, пока не будет добыта другая пища. В зимнее время помогал холод и лед, а вот летом наступали проблемы. И копчение решало эту проблему, при этом придавая пище отличный вкус и аромат. Вероятно, наша тяга к копчению и приготовлению пищи на огне или от жара от горячих углей, идет именно с тех времен. Но, вернемся в наше время.

В этой статье мы расскажем вам о видах копчения, его особенностях и о том, как сделать коптильню своими руками.
Технология копчения на коптильне
Суть копчения заключается в том, что продукты, самые популярные, это рыба и мясо, готовятся с использованием горячего дыма, выделяемого тлеющими (но, ни в коем случае не горящими) кусочками дерева. В свою очередь, тление вызывает открытый огонь, находящийся под днищем коптильни. Для копчения, т.е. для получения дыма, используются только древесина плодовых деревьев – яблони, сливы, груши. И, ни в коем случае, не смолистых деревьев – сосны, ели, пихты, и т.п. Также, нельзя использовать для копчения древесину плодовых деревьев прошедшую технологическую обработку. Приобрести щепу можно в любой садовом магазине. Не экономьте на своем здоровье. Покупайте то, что не нанесет вам вреда.

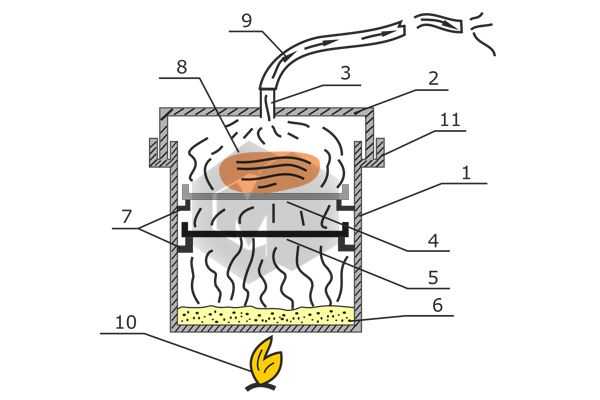

Вот стандартная схема коптильни.
1- коптильня
2- крышка
3,9 – система отвода дыма
4 – решетка для продуктов копчения
5 – противень для сбора жира
6 – опилки или кусочки дерева
7 – бортики
8 – продукт копчения
10 – огонь
При копчении, компоненты дыма придают копченостям золотистый или красноватый оттенок, придают им особые ароматические и вкусовые качества, повышают их бактерицидные свойства, препятствующие гниению, и обеспечивающие их длительное хранение, упрочняют белковый слой, предотвращая порчу жирового слоя. В зависимости от температуры дыма, копчение делят на горячее и холодное.
Горячее копчение с помощью коптильни
Приведенная стандартная схема коптильни, как раз и используется для приготовления продуктов горячего копчения. Огонь, нагревающий дно коптильни, должен нагревать ее до 300-350 градусов Цельсия. При такой температуре, происходит качественный пиролиз, или, другими словами, тление стружки или опилок плодовых деревьев, с выделением дыма необходимой температуры. Для горячего копчения, температура дыма составляет 80-100 градусов Цельсия. Более высокая температура огня под днищем коптильни, может вызвать обугливание опилок или стружки, и будут выделяться канцерогенные вещества и сажа, портящие вкус продукта. Мастерство коптильщика, как раз и заключается в умении поддержать необходимую для копчения температуру дыма. Это самый сложный момент в процессе копчения.
Как это не покажется странным, но в объемных коптильнях, от 40 литров и выше, получить качественно прокопченный продукт значительно легче, чем в малогабаритной коптильне, в которой даже минимальный перегрев может испортить продукт.
Холодное копчение с помощью коптильни
Холодное копчение отличается от горячего, тем, что продукты приготавливаются при температуре дыма 20-25 градусов Цельсия. И поэтому процесс копчения может длиться несколько дней.
Для того, чтобы охладить дым, очаг с платформой, на которой находятся опилки, стружка, относится на некоторое расстояние от самой коптильни. Обычно это расстояние составляет 2-3 метра. Также при холодном копчении, используется тлеющий костер. Он состоит на 20% из дров, а 80% составляют тех же опилки и щепа. Дрова располагаются в центре костра, и засыпаются опилками, стружками, щепой. Костер не горит, а именно тлеет, создавая дым, поступающий в коптильню.
Коптильня своими руками
Размеры коптильни:

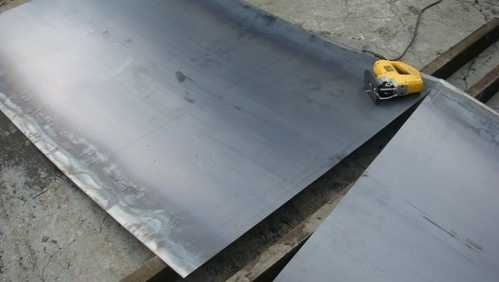

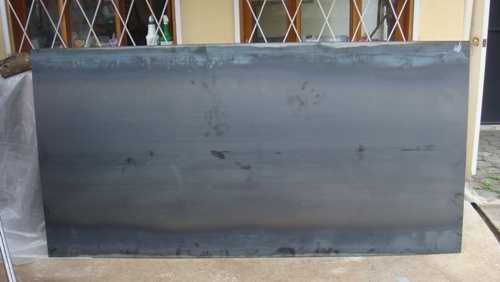

высота – 120 см, ширина – 60 см, глубина – 40 см. Берется лист железа, толщиной 3 мм.

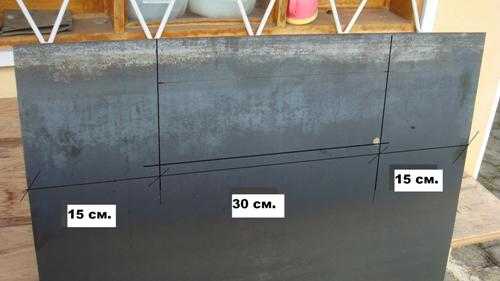

Размечаются и разрезаются стенки и днище согласно размерам (высота – 120 см, ширина – 60 см, глубина – 40 см) Металл можно резать электролобзиком, пилкой по металлу или болгаркой.

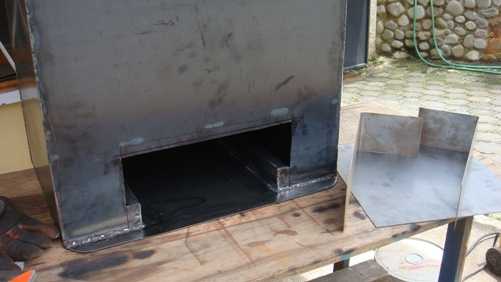

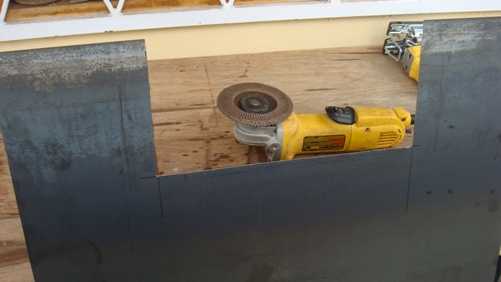

В лицевой части коптильни, размером 120 х 60 см, внизу вырезается отверстие для ящика с опилками. Заусенцы убираем болгаркой.

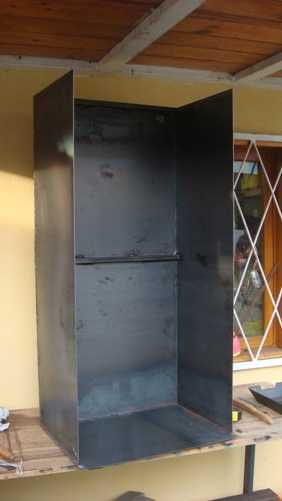

Свариваем детали коптильни. Вначале все стенки кроме передней. Затем ребра жескости …

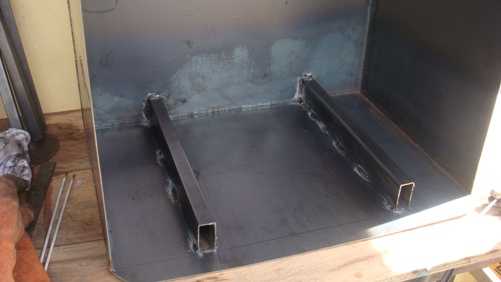

… снизу привариваются направляющие для ящика с опилками, квадратная труба 5 х 2 см.
Привариваем лицевую панель с ребрами жесткости.

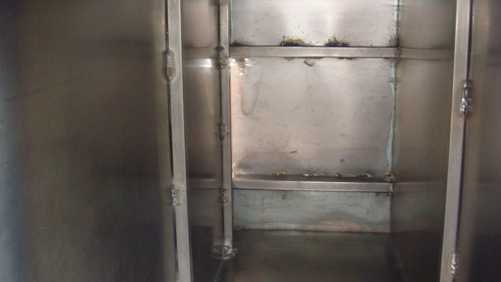

(Вид на коптильню сделанную своими руками сверху. Внизу видны направляющие для ящика, по бокам ребра жесткости стенок.)

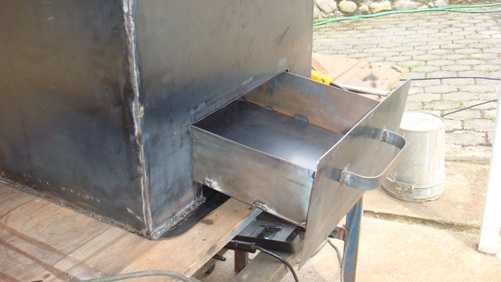

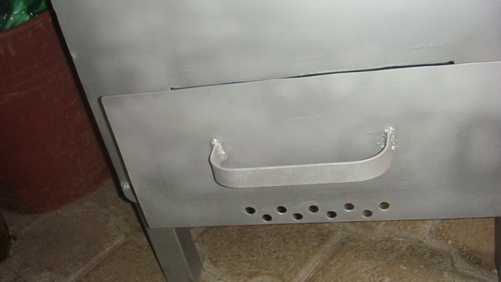

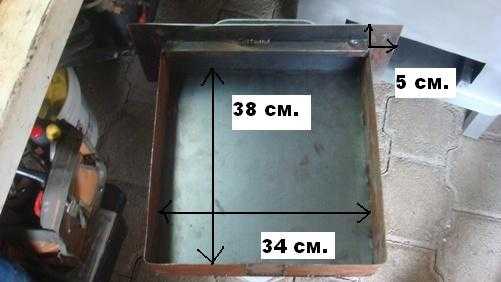

Изготавливается ящик для опилок и щепы.

Сверлим дырки для улучшения тяги.

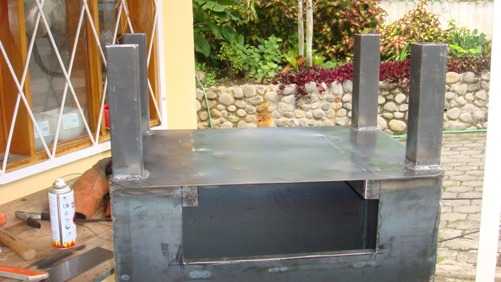

Привариваем ножки – 30 см.

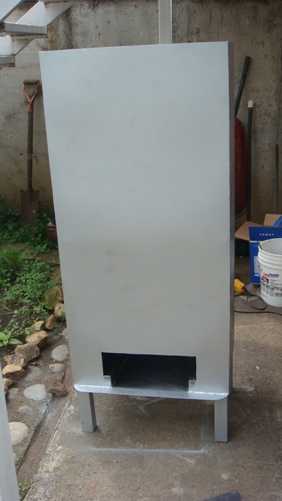

Для эстетики внешние стенки коптильни можно окрасить огнестойкой краской. Но это на ваш вкус.

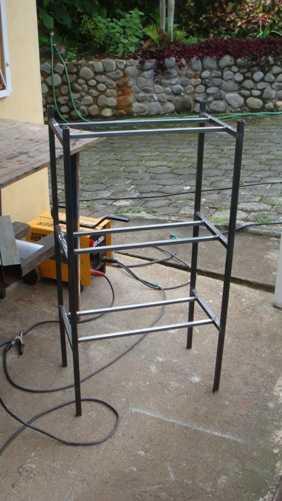

Затем изготавливается станина для подвешивания продукции в коптильне.
Размерность: высота – 110см, ширина – 56 см, глубина – 34см. (то есть несколько меньше габаритов коптильни, для того чтобы без проблем установить ее внутрь)

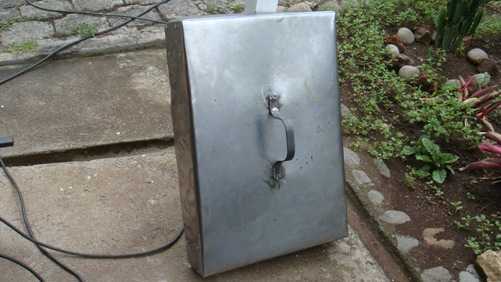

Ну, и завершающий этап – изготовление крышки. Используется лист металла толщиной 1 мм. Крышка делается на 10 см больше размерности коптильни и, кроме того, привариваются ограничители закрывания крышки – 2-3 см. Ограничители и увеличенные зазоры обеспечат выход излишнего дыма из камеры коптильни

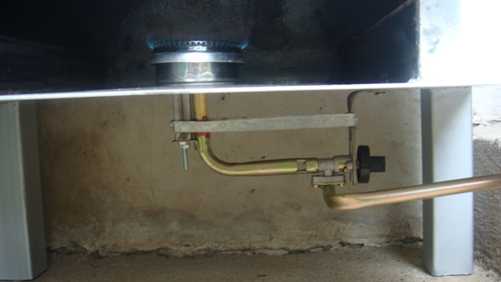

В качестве источника огня в коптильни, в данном случае используется газовая горелка. Горелка устанавливается под ящик с опилками.
Газ к горелке в коптильне подводится по гибкому шлангу
Осталось подвесить рыбу или мясо, засыпать щепу и получит вот такой результат.
В зависимости от высоты подвеса и интенсивности огня горелки, можно приготовить продукты и горячего и холодного копчения. И, как говорят, в таких случаях – приятного вам аппетита!
xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai
Коптильня горячего копчения своими руками чертежи

Коптильня горячего копчения своими руками, чертежи и подробное описание.
Представленное изделие изготавливается из нержавеющей стали AISI 316 или AISI 304 следующего ассортимента:
швеллер равнополочный 20х20х2 (мм)
квадрат 10х10 (мм)
круг Ø5 (мм)
лист толщиной 2…3 (мм)

Изделие состоит из следующих элементов:
Корпус.
Крышка.
Поддон для сбора жира.
Решетка первого уровня.
Решетка второго уровня.

КОРПУС состоит из короба (1) – листовой металл; гидрозатвора (2) – равнополочный швеллер; угол дна (3) – равнополочный швеллер, распиленный на две одинаковых части; дно (4) – листовой металл; ручка (5) – квадрат.
КРЫШКА состоит из окантовки (1) – одна часть распиленного равнополочного швеллера; крышка (2) – листовой металл; ручка (3) – квадрат; патрубок для установки арматуры, регулирующей выход дыма (4).
Чертеж корпуса и крышки в сборе.
ПОДДОН для сбора жира изготавливается из окантовки (1) – одна часть распиленного равнополочного швеллера; дно (2) – листовой металл; ножки (3) – квадрат; ручки (4) – квадрат.
РЕШЕТКА первого уровня состоит из каркаса (1) – квадрат; прутики (2) – круг.
РЕШЕТКА второго уровня состоит из каркаса (1) – квадрат; прутики (2) – круг.
Чертеж поддона и решеток в сборе.
Все детали свариваются сплошным швом в местах стыка.
Порядок подготовки к работе коптильни горячего копчения:
На дно корпуса засыпаем необходимое количество щепы для копчения.
На дне в корпусе устанавливаем поддон для сбора жира.
На поддон устанавливаем решетку первого уровня.
На решетку первого уровня кладем продукты для копчения.
На поддон устанавливаем решетку второго уровня.
На решетку второго уровня кладем продукты для копчения.
Корпус закрываем крышкой.
Желоб (гидрозатвор) наполняем водой.
Коптильню ставим на огонь.
Через отверстие регулируем выход дыма.

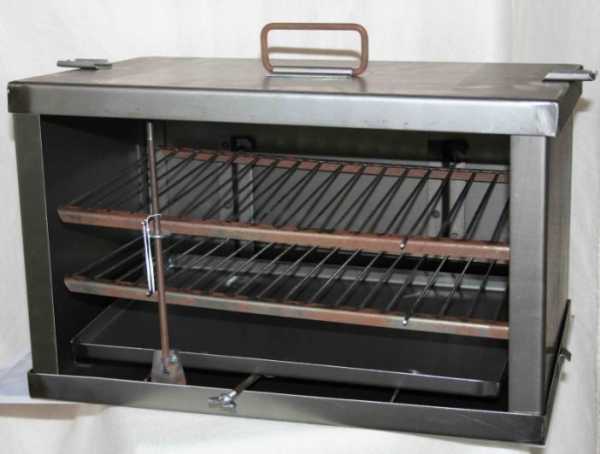

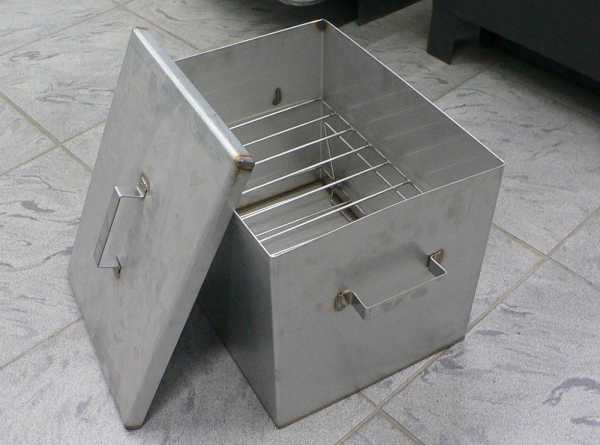

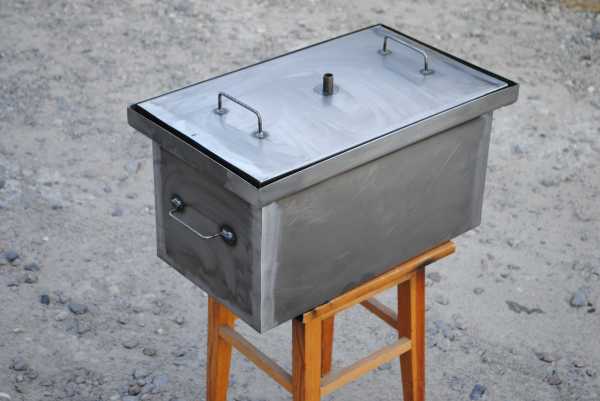

Вот так выглядит коптильня горячего копчения, своими руками собранная по предложенным чертежам.
Заказать чертеж

Поделитесь с друзьями!
chertegnik.ru
Коптильня горячего копчения своими руками
Существует несколько способов термической обработки продуктов. Коптильня горячего копчения – неплохой вариант, так как ее несложно изготовить самостоятельно из самых разных подсобных материалов без каких-либо дополнительных финансовых затрат. Если понимать принцип функционирования коптильни, то готовые чертежи и не понадобятся – все ее параметры рассчитать можно самому, исходя из личных потребностей и специфики применения (в доме, на дачном участке или при выезде на природу). Вот с этим и разберемся как можно подробнее.
Если выбор пал именно на приспособление для горячего копчения, то рассказывать читателю обо всех преимуществах такой обработки продуктов не имеет смысла. А вот отдельные особенности конструирования уточнить стоит.
Требования к коптильне
Полная герметичность. Именно это, а не размеры, наиболее важно. Габариты влияют лишь на объем загрузки, поэтому выбираются индивидуально.
Равномерность окуривания. Оно обеспечивает отсутствие характерного привкуса гари и наилучшее качество обработки.
Подача «легкого» дыма. В нем отсутствуют твердые фракции, которые не успевают попасть на продукт, так как выпадают на дно резервуара в виде осадка.

Особенности конструкции коптильни
Варианты исполнение – в 1 или 2 яруса.
Расположение продуктов – горизонтальное или вертикальное (последний вариант чаще всего используется для термической обработки рыбы).
Конструктивные элементы

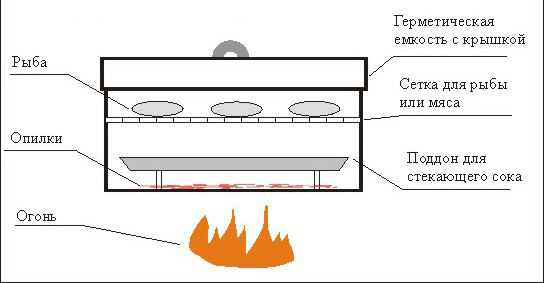

Упрощенная схема простейшей самодельной коптильни для горячего копчения показана на рисунке:

Емкость (11)
Что использовать – ящик, ведро, бочку или иное – без разницы.

Главное – чтобы крышка (2) закрывалась максимально плотно.
Поддон (5)
Такой же, как в обычной духовке. Его назначение – собирать капли жира, предотвращая их попадания в топку (на опилки, стружку, дрова).
Решетка (4)
На ней размещаются продукты (при горизонтальной укладке). Если предполагается их подвешивание, то схема выглядит так:

У подобной конструкции есть недостаток – она не сможет обеспечить достаточного количества дыма, а это отражается на качестве копчения. Поэтому целесообразно снабдить установку приспособлением для наддува.
Типы «дымогенераторов»

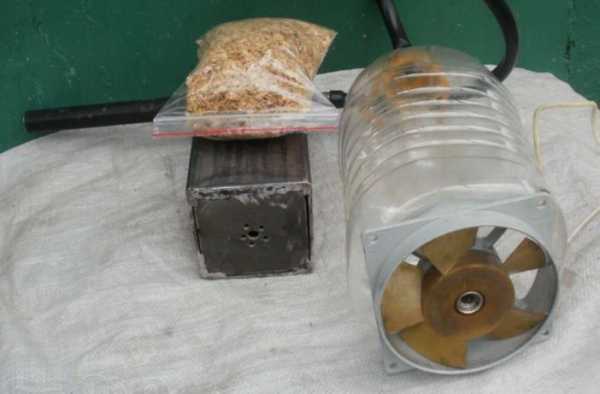

Тяга может быть как естественной, так и принудительной. В последнем случае можно использовать, например, простейший вентилятор для бытовой вытяжки.

При его установке и выборе направления вращения лопастей нужно учесть, что дым он должен тянуть, а не проталкивать. Место размещения – на корпусе резервуара. Чтобы дым проходил равномерно по всему объему камеры, канал соединения с вентилятором желательно устанавливать как можно выше (ближе к крышке).

Это основные правила сборки коптильни своими руками. Вот еще несколько конструктивных исполнений, хотя это и не единственно возможные варианты.

Зная принцип работы, несложно собрать установку для термообработки собственной модели, даже из холодильника б/у. Придется лишь слегка переоборудовать его корпус, для чего понадобится лишь болгарка. Имея сварочный аппарат, можно собрать вот такую коптильню, как на видео:
ismith.ru
Коптильня горячего копчения своими руками
Приготовить вкусные, ароматные копчености в горячем дыму просто. Коптильня горячего копчения своими руками собирается за пару часов с нуля или изготавливается из подручных материалов. Если сравнивать с технологией окуривания холодным дымом, продукты горячего копчения готовятся довольно быстро – от 12 до 48 часов при температуре 45–50^оС. Способ готовки при температуре, превышающей указанную, называется ускоренным горячим или запеканием в дыму.
Таким образом, под горячим копчением понимается и запекание, и длительное окуривание дымом.
Мясо и рыбу под горячее копчение обычно слегка отваривают до или после окуривания. Коптят их и свежими, слегка посолив. Не придется неделями отмачивать продукты в соленой воде, как при холодном способе копчения. Но эта особенность горячих копченостей сказывается на сроке хранения: продукты годятся к употреблению максимум в течение недели, но лучше съесть все в день готовки. Так что для запасливых гурманов эта технология не подойдет. Зато для посиделок с друзьями, когда нужно быстро накрыть стол и удивить деликатесами – самое то! Или для рыбаков-охотников – обработать улов, приготовить на костре и отнести домой.
Давайте разбираться, как сделать удобный смокер для горячего копчения собственноручно.
Коптильня горячего копчения своими руками: чертежи
Классическое горячее копчение производится в специально построенной коптильне. Принцип ее устройства довольно прост: в емкости находятся продукты, которые окуривает дым от тлеющей щепы. Продукт не варится в собственном соку при высокой температуре, а висит и впитывает в себя горячий дымок.
Конструкция горячей коптильни включает в себя следующие элементы:
очаг с дровами и опилками;
дымоход;
небольшой «домик» с камерой для копченостей;
решетки;
жиросборник;
обязательно – вертикально установленная труба для вентиляции и выхода дыма.
Важно! Внутри коптильни обязательно находится поднос для жира. Уж очень быстро тает жирок от высокой температуры – он окисляется и горит, попав на щепу. Согласитесь, проще вынуть поднос и слить топленый жир, чем отмывать бак и выкидывать пропитанные гарью продукты. Если нет возможности установить поднос для жира, насыпается песок.
Итак, приведем одну из простейших инструкций по самостоятельной сборке коптильни из подручных материалов.

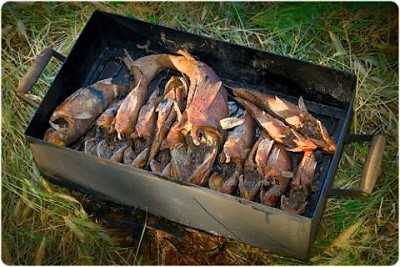

Прямоугольная коптильня горячего копчения своими руками собирается всего за пару часов.
Нам понадобятся:
лист нержавейки;
ножовка или болгарка;
напильник;
киянка и деревянный брусок;
пара уголков;
дрель с большим сверлом;
трубка для спуска дыма;
сварка и сварочный аппарат.
Этапы:
По чертежу вырезать из металла коробку, слегка пропилить и, подкладывая брусок, под углом 90 градусов отбить молотком края, спаять.
Аналогичным образом сделать крышку, приварить ручку. Проделать отверстие под трубку, приварить ее.
По краю коробки приварить металлический профиль – он будет играть роль гидрозатвора (чтобы дым выходил через верхнее отверстие, а не из-под крышки).
Внутри сделать полочки для решеток и жиросборника.
Посмотрите, как собирается эта коптильня горячего копчения своими руками на видео.
Нестандартные коптильни: варианты
Из чего еще сооружают коптильни? Фантазия умельцев удивляет.
Конструкцию, аналогичную описанной в статье, можно собрать из бочки, металлической трубы и кирпича. Такой вариант хуже, но вполне подойдет, если мало места для стационарной коптильни. Источник тления может быть любым – например, можно взять паяльную лампу. Нелишним на такой бочке будет кулинарный термометр.

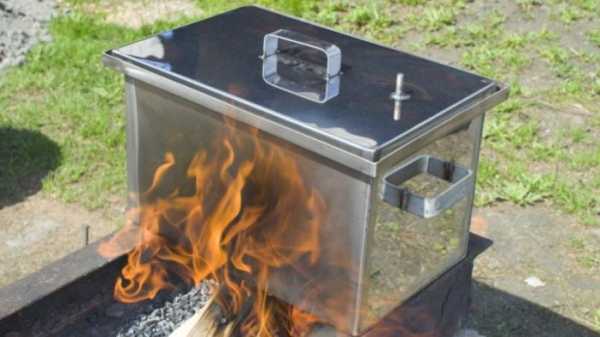

Знакомые многим прямоугольные бачки из нержавейки запекают мясо в дыму, а не коптят горячим способом. Температура там слишком высока для горячего копчения – от 50 до 100^оС. В таких бачках опилки ровным слоем лежат на дне и тлеют под воздействием высокой температуры. Источник жара находится под дном емкости.
Простое ведро с крышкой превращается в удобную походную коптильню для рыбалки. Из дополнительных приспособлений – лишь сетка и банка для жира. Опилки засыпаются прямо на дно ведра. Но не стоит брать оцинкованные ведра – при их нагревании выделяются вредные для здоровья вещества, и мясо будет испорчено.
Схожая по идее коптильня – из большой кастрюли с решетками. Только размером поменьше.
А вот коптильня из старой стиральной машинки уже поинтересней. Как ни странно, она очень удобна – есть слив для жира. На место моторчика устанавливаем компактную плитку. Высыпаем на нее горсть щепок – и процесс пошел!
Даже из барабана современной стиралки можно соорудить коптильню. Убрав пластиковые детали, поставьте внутрь решетки, закиньте горсть опилок и медленно нагревайте. Через прозрачную дверцу виден весь процесс окуривания.
Небольшой бак со щепой и решеткой, установленный на мангал, тоже может послужить коптилкой.
Из газового баллона получается отличный смокер. Высокая коптильня горячего копчения своими руками по чертежам и фото получится без труда. Но помните: перед сборкой из баллона обязательно нужно выпустить газ! Это опасный процесс – необходимо не только выпустить остатки газа, но и скрутить вентиль, после чего наполнить баллон водой и только тогда начинать резать. Зато коптилочка будет – высший класс!
Из газового баллона можно сделать даже мангал, после чего соединить вместе коптильную камеру, мангал и дымарь. Правда, нужно уже три баллона разного размера. Зато сало и овощи на дымке от шашлыков получаются – просто пальчики оближешь!
Посмотрите, как собирается эта горячая коптильня своими руками. Фото и инструкция помогут вам смастерить такой агрегат у себя в гараже или на даче.
Небольшие походные коптиленки получаются из медицинских бикс – бачков для стерилизации. Установите в биксе небольшую решетку, насыпьте внутрь опилки, положите емкость на тлеющие угли костра. Через полчаса вкусные копчености будут готовы. Бикса очень легкая, компактная, легко разбирается и переносится. Для вылазки на природу – идеальный вариант.
Хорошо, когда дома есть удобная коптильня горячего копчения. Своими руками изготовить такую полезную вещь совсем не сложно. Копчение в горячем дыму идеально подходит для новичков-кулинаров и любителей загородных пикников. Несколько часов ожидания – и золотистый с запахом дымка деликатес на вашем столе.
Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼
koffkindom.ru
