Транец навесной для лодки ПВХ своими руками: варианты изготовления

Почему он необходим

Навесной транец для надувной лодки — это жесткая досчатая конструкция, специальная площадка для монтажа мотора на округлый борт надувной лодки. Применение навесных транцев для лодок ПВХ или резиновых — единственный способ установить на них двигатель, если изначально его применение для этой модели не предусматривалось. При этом  транцы-самоделки не подпадают под понятие «существенных изменений в конструкции», поэтому их применение не требуется согласовывать с производителем либо какими-то контролирующими инстанциями.

Подвесной транец может быть смонтирован не только для мотора: его можно применять для установки держателей удочек, т. н. «подстаканников», а также другого бортового оборудования, например эхолота.

Совет! Только учтите, что самодельный транец может быть использован только с маломощным мотором, мощностью не более 3,5 л.с., позволяющим развивать скорость не больше 10 км/ч.

Применение моторов более высокой мощности оправдано только на тех лодках, которые уже имеют все необходимые крепления, т. к. рассчитаны на ход с высокой скоростью. Примером могут служить восьмиместные суда «Барк» серии BT — транцы у них встроенные.

Самодельные транцы — какие они бывают

Транец навесной для лодки ПВХ своими руками изготовить вполне возможно. Обратите лишь внимание, что лодка должна быть сделана именно из поливинихлорида — прочного и стойкого к истиранию материала. Установка самодельного транца на резиновую лодку возможна, но резина — менее прочный материал, чем ПВХ, а использование мотора даст дополнительную нагрузку.

Транец для лодки ПВХ имеет, как правило, одну универсальную форму — это прямоугольная или квадратная пластина из влагостойкой и прочной бакелитовой фанеры толщиной 16-20 мм. ДСП, ДВП и другие подобные материалы не применяются — их прочностные характеристики не подходят для требуемой цели — выдерживания веса мотора. Но обычная многослойная фанера для изготовления транца допустима при условии пропитки водоотталкивающим составом и покрытия сверху яхтным лаком.

Различия в конструкции транцевых приспособлений сводятся к разным способам крепежа на корпус плавсредства.

1. Крепление опорной плиты на гнутых кронштейнах на специальные рымы, или бобышки. Их устанавливают при помощи клея непосредственно на баллон. Рым представляет собой «присоску» с отверстием или кольцом, в который вставляется кронштейн. Некоторые модели лодок имеют встроенные рымы.
2. Прижим опорной плиты с помощью струбцин, если корма лодки жесткая, а не в виде баллона.

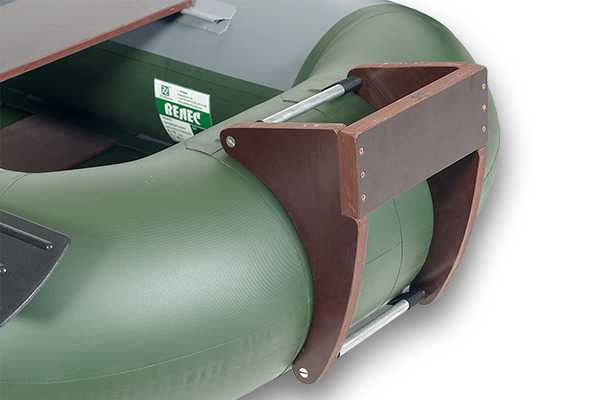

3. Конструкция навесного транца для надувных лодок из ПВХ Г-образной формы, которая привязывается к рамам или другим специальным креплениям прочным шнуром либо ремнями.
4. Сваренная из металлического прута или трубы рама, которая повторяет форму кормы лодки.

Последний способ — самый трудоемкий, но позволяет оптимальным способом распределить массу двигателя и за счет этого добиться лучшей управляемости лодки.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

Обратите внимание!  После установки транец должен держаться строго вертикально!

Два рыма будут крепиться на баллоне сверху, один — служить опорой транцу в нижней части кормы.

Из стали, лучше — нержавейки, необходимо изготовить 2 прутка круглого сечения (1 см) измеренной длины плюс несколько сантиметров запаса. Можно использовать готовые кронштейны любого другого сечения, подходящие по длине. Они надежно прикрепляются к верхней части опорной плиты при помощи болтов. Конструкцию можно усилить дополнительными ребрами жесткости при помощи сварки, чтобы двигатель на транце меньше «гулял». К нижней части плиты крепится один опорный кронштейн.

Транец своими руками готов. Осталось его установить.

Как установить транец

Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.

Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца). Рекомендуется использовать покупные детали, т. к. изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).

Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ. Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.

На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью. Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости.

fishelovka.com

Навесной транец для надувной лодки ПВХ своими руками

После покупки надувной гребной ПВХ лодки вам в конечном итоге надоест приводить в движение судно с помощью весел. Вам захочется сесть и с помощью навесного двигателя с минимальными усилиями пойти по водной глади. Но для установки навесного мотора на вашу лодку необходимо приобрести или изготовить самостоятельно навесной транец. Давайте попробуем помочь вам решить вопрос с самодельным транцем. При выборе лодки будьте внимательны, так как не на все лодки пвх можно подвесить двигатель.

Транец

Навесной транец — это приспособление для подвески лодочного двигателя на лодку, которая до этого изначально не была приспособлена для навески двигателя. При этих манипуляциях конструкция вашей лодки практически не меняется. Съемное приспособление представляет собой такую конструкцию:

1. Каркас, изготовленный из алюминиевого или стального профиля,
2. Плита, изготовленная из влагостойкой ламинированной фанеры,
3. Крепежных болтов.

Виды крепления транца

Применяют крепление транца к лодке

• Первый вид крепления – с помощью клея приклеенные к корпусу пвх лодки бобышки. Сверху на корпус устанавливаются две маленьких бобышки, за которые зацепляются спецзацепы, а снизу устанавливается одна большего размера, в нее вставляется транец.
• Второй вид — крепление с помощью шнуров. Этот вид крепления очень удобен и эффективен перед первым, так как задействована вся ширина транца, а это, в свою очередь, предотвращает от нежелательной нагрузки сфокусированную в одну точку. Нагрузка при шнуровке равномерно распределяется и двигатель при этом виде крепежа, более устойчив на транце. Но имеется и минус у этого крепления – много времени тратиться на установку транца.

Ограниченность и недостаток транца

В состав транца входит еще доска, размер которой в большинстве случаев 280 на 280 миллиметров, до 300 на 300 миллиметров.

Но на транец устанавливается не все подвесные двигателя. Во многих случаях мощность двигателя не должна превышать более 3,5 лошадиных сил. Ограничение есть также и по весу, он не должен быть тяжелее 15 килограмм. Кроме моторов, работающих на бензине, на транец с легкостью можно установить и электромотор лодочного варианта, с влагозащитным корпусом.

Одним из минусов транца является то, что лодку необходимо всегда держать оптимально накаченной. Если лодка чуть приспущенная, тогда нога двигателя будет сильно уходить под вашу лодку. А угол наклона двигателя — это очень важная характеристика для безопасного и оптимального передвижения по воде.

Транец для л

ulov.guru

Делаем транец на надувную лодку своими руками ⋆ Всё-легко.ру

Делаем транец на надувную лодку своими руками

Покупать лодку с транцем под слабомощный (не более 2 л.с.) мотор совсем не обязательно. Для этого вполне можно использовать О-образную лодку, на которую можно смонтировать самодельный транец.

Ниже я опишу эту модернизацию, которую я сделал сначало для старой резиновой лодки с низкими бортами, а впоследствии и на «Пиранье». С данной конструкцией крепления мотора я успешно блеснил в отвес на реке Оке в течении 4 лет под мотором «Салют ЭМ».

Прежде всего, хочу заметить, что размеры я не буду давать умышленно, так как их придется делать конкретно под нужную лодку.

Смысл модернизации заключается в том, что на днище лодки укладывается твердое основание. На него с помощью кронштейнов монтируются пружинные арматуры, к которым крепится сам транец.

Все это можно установить на лодку в течении 10 минут.

Для основания можно использовать толстую фанеру. Желательно, пару раз покрасить ее, чтобы краска впиталась. У «Пираньи» дно довольно длинное, поэтому я сделал днище из двух половинок, скрепляя их обычными оконными петлями. Жесткое дно необязательно делать во всю длину лодки. У меня чуть длиннее половины лодки. Это для того, чтобы в центре лодки подгрузить днище, смещая центр тяжести от мотора.

Для днища я использовал дверцу от старого шкафа. ДСП для этих целей применять нельзя!

Итак, вымеряем фанеру под размер днища лодки. Вообще, чем толще фанера, тем лучше. В углах я закрепил резину от автомобильной камеры, чтобы углы не терли резину баллонов. Крепить надо на короткие шурупы, но никак не на гвозди.

Подогнав днище по размеру, закрепляем на него два металлических основания 1 с приваренной к нему трубкой. Трубка от полдюймовой водопроводной трубы.

В трубку вставляется обыкновенная ребристая арматура 2, которая используется в строительстве. Чтобы правильно выгнуть арматуру, сделайте шаблон из толстой проволоки. Обе арматуры должны быть изогнуты одинаково. Вымерять нужный изгиб арматуры необходимо, конечно, на накаченной лодке.

Для надежности конструкции, я скрепил обе арматуры между собой сиденьем 5, на котором, собственно, и сижу, управляя мотором. На арматурах приварены пластинки 3 (для крепления сиденья) с отверстием. Внутри сиденья закреплены болты 4 (чтобы не проворачивали) и с помощью «барашков» сиденье скрепляет обе арматуры.

Далее монтируется очень важная вещь. Это, собственно, две толстые фанеры 6, скрепленные между собой. Между половинками выдалбливается паз под болты, с помощью которых эта фанера крепится к арматуре через пластинку 7. Эта фанерная (или доска) подставка должна лежать на заднем борту во всю его длину!  Задача этой доски в том, чтобы при нагрузке на моторе, тот не выгибал все днище, а большей частью давил на задний баллон.

Хочу предупредить, что моторы, мощностью более 2 л.с. с данной конструкцией не испытывались, так что ставя более мощный мотор, следует быть очень осторожным. Скорее всего, при полном резком газе, вы просто перевернете лодку.

Далее, на конце арматуры приваривается пластинка 8, с помощью которой обе арматуры скрепляются более толстой металлической пластиной 9, к которой и крепится сам транец.

Изготовление транца тоже не составит особого труда. Опять же с помощью многослойной фанеры. Подобрав несколько слоев фанеры так, чтобы на них мог закрепиться мотор, их скрепить между собой любыми кронштейнами. Желательно прокрасить это все несколько раз.

Хочу обратить внимание на том, что транец нужно смонтировать на определенную высоту, указанную в паспорте на мотор.

Еще раз замечу, что вся эта конструкция монтируется на лодку с помощью «барашков» в течении 10 минут. Возите с собой запас «барашков», так как монтируется это все, когда лодка стоит на воде и уронить «барашек» в воду очень легко.

Посмотрите несколько фотоснимков подобной модернизации для резиновой «Пираньи — 2М». Эта лодка уже имеет приклееный транец, но при установке мотора 2 л.с. лодка сильно выгибается при возрастании оборотов. Была проведена доделка и лодка эксплуатируется с этим мотором уже 2 года. Т.к. на лодке имеются крепления под транец, то и доска на заднем борту, конечно же отсутствует.

Самодельное днище из дверцы старого шкафа

Вторая половинка днища, скрепляемая с первой петлями

Вставленные в пазы арматуры

Сиденье с крепежными элементами

Транец с крепежными элементами

Вся конструкция в сборе

Вся конструкция в сборе

Вся конструкция в сборе

Вся конструкция в сборе

Вся конструкция в сборе

bce-legko.ru

Транец навесной для лодки ПВХ своими руками

Многие люди в последнее время предпочитают приобретать удобные для использования лодки, отличающиеся максимально простой конструкцией. Именно простая конструкция и удобство использования является одной из причин высокой популярности лодок ПВХ среди потребителей.

Данные лодки легкие, поэтому их легко перемещать по берегу и в воде. Они сдуваются и надуваются, что делает их очень компактными, что в значительной степени облегчает их хранение и транспортировку.

Простая конструкция лодок из поливинилхлорида дает еще одно преимущество – возможность модернизации своими руками. Одним из элементов, которые каждый хозяин подобной лодки может привнести в конструкцию, является навесной транец.

Транец представляет собой специальное лодочное приспособление для закрепления съемного мотора. Дело в том, что приобрести лодку, которая не оснащена мотором, а потом приобрести мотор к ней, то это обойдется дешевле. К тому же если мотор не встроен, то в случае его поломке ремонт осуществляется гораздо легче. Подобное приспособление можно приобрести, а можно сделать своими руками.

В последнее время всё больше и больше людей стараются приобрести максимально удобные и простые в использовании лодки, и большая их часть склоняется к приобретению ПВХ-лодок. Некоторые же модернизируют имеющуюся у них лодку своими силами. Явным тому примером является навесной транец для лодки из ПВХ.

Транец навесной для лодки ПВХ своими руками

Транец является полноценным креплением для мотора лодки ПВХ, конечно, если сделать его самостоятельно он может быть неустойчивым и хлипким, хотя тут все зависит от того, как был сделан транец.

При изготовлении данного приспособления для крепления мотора следует соблюдать все рекомендации и учитывать технические характеристики лодки из ПВХ и самого мотора, который будет крепиться к ней при помощи транца.

Транец и мотор

Стоит обязательно учитывать, что такое приспособление  как транец для надувной лодки, не подходит для закрепления двигателя, имеющего большую мощность. Д

вигатель, устанавливаемый на лодку ПВХ, не должен иметь более трех с половиной лошадиных сил, которые предоставляют возможность лодке развивать скорость около десяти километров в час.  Дело в том, что лодка и сам транец имеет ограничение по весу мотора.

При приобретении мотора, лодки из поливинилхлорида и транца, необходимо тщательно изучить технические характеристики.

Дело в том, что лодка имеет ограничение по весу, а транец, имеющий усиленную конструкцию, имеет достаточно большой вес, который увеличивает нагрузку на крепления, а соответственно и на относительно тонкую из поливинилхлорида.

Такой транец способен удерживать мощный двигатель до трех с половиной лошадиных сил, однако его можно одевать только на большую надувную лодку.

К тому же, мощность мотора оказывает давление на пластину транца и корму лодки: чем больше мощность, тем больше давление.

Конструкция

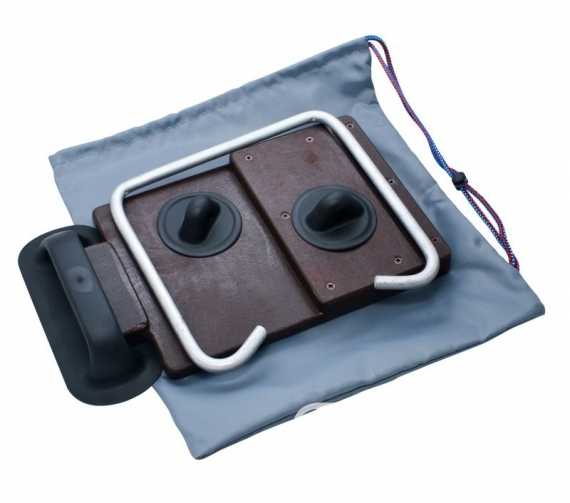

Конструкция такого приспособления, как навесной транец для лодки ПВХ, предельно проста и включает в себя:

• Пластину;
• Крепежная дуга;
• Рымы, который иногда называются бубышки.

Пластина может иметь квадратную или прямоугольную форму  и изготовлена из фанеры. Крепежная дуга представляет собой скобу, которая одевается на пластину, после чего ее концы закрепляются на лодке при помощи рымов.

Рымы или бубышки представляют собой скобы, концы которых переходят в плоское основание.

Материалы для изготовления

В качестве материала для пластины используется устойчивая к воздействию влаги фанера.

Данный материал достаточно тонкий и легкий, а также имеет гладкое покрытие, которое и защищает пластину от воздействия неблагоприятных факторов окружающей среды.

Скобы в большинстве случаев изготавливаются из металла, в частности из проката, согнутого определенным образом.

Лучше всего, если это нержавеющая сталь или сталь, имеющая защитное покрытие.

Сталь является достаточно прочным материалом, чтобы скоба не деформировалась под воздействием нагрузки, оказываемой при работе мотора лодки.

А устойчивость к агрессивной среде, которой обладает нержавеющая сталь или покрытие,  защищает металл от воздействия коррозии.

Для изготовления рымов, в большинстве случаев, используется пластик, поскольку  это легкий материал, устойчивый к воздействию окружающей среды, в частности к влаге. К тому же пластик можно легко закрепить на пленке из поливинилхлорида при помощи клея.

Изготовление

Для того, чтобы изготовить транец для надувной лодки ПВХ, понадобится чертеж. Не стоит выбирать приспособление для закрепления мотора самой сложной конструкции.

Для самостоятельного изготовления лучше всего взять транец простой конструкции, особенно если планируется закреплять при помощи данного приспособления мотор относительно небольшой мощности.

Для изготовления пластины подойдет фанера, имеющая защитное покрытие фанера. Толщина фанеры должна быть не менее десяти миллиметров. Отрезав необходимый кусок материала, нужно отшлифовать края пластины, поскольку пленку ПВХ легко повредить. На пластину закрепляются специальные петли, при помощи которых пластина впоследствии будет соединена с металлической скобой.

Крепежные дуги изготавливаются из металлического проката. Нужно взять металлический пруток небольшого, примерно десять-пятнадцать миллиметров, диаметра и согнуть его определенным образом. Согнуть пруток можно при помощи специальной машины или при помощи верстака и молотка.

Рамы можно приобрести отдельно.

Вся конструкция собирается непосредственно перед установкой на надувную лодку.

Установка транца на резиновую лодку

Монтаж транца на надувную лодку, изготовленную из поливинилхлоридной пленки, осуществляется следующим образом:

• Сначала необходимо надуть лодку, чтобы закрепить рымы. Дело в том, что данный элемент конструкции транца крепиться к поверхности лодки при помощи клея. Нужно намазать основание клейким составом, потом приложить бубышку к поверхности лодки. Далее процедура повторяется для других рымов. Стоит соблюдать расстояние между данным элементами, исходя из размеров крепежной дуги и пластины. После полного высыхания клея лодку нужно сдуть.
• Нужно соединить крепежную дугу и пластину.
• Лодку нужно наполовину надуть и поместить концы крепежной дуги, согнутые определенным образом, в рымы. После этого лодка надувается полностью. Таким образом вся конструкция надежно закрепляется на надувной лодке ПВХ.

Как поймать больше рыбы?

1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастей вы можете найти на страницах моего сайта.
3. Приманки с использованием феромонов.

Высота транца

Высота транца, то есть размер пластины, определяется высотой лодки в надутом состоянии. Транец для лодки ПВХ должен быть равен этому значению или же быть чуть меньше или больше, главное чтобы мотор можно было удобно закрепить.

Усиление навесного транца

Стандартный транец включает в себя две скобы и четыре рымы, однако если необходимо сделать усиленное крепление для мотора надувной лодки, то можно взять больше скоб, соответственно понадобится и больше рымов.

Однако, как уже было сказано выше, не стоит усердствовать в этом, поскольку в этом случае транец будет иметь большой вес, а значит будет оказывать повышенную нагрузку на материал лодки.

Давно вы имели по-настоящему КРУПНЫЙ УЛОВ?

Когда последний раз ловили десятки ЗДОРОВЕННЫХ щук/карпов/лещей?

Нам всегда хочется получать результат от рыбалки – поймать не три окунька, а десяток килограммовых щук – вот это будет улов! Каждый из нас мечтает о таком, но далеко не каждый умеет.

Хорошего улова можно достичь (и мы это с вами знаем) благодаря хорошей прикормке.

Ее можно приготовить в домашних условиях, можно купить в рыбацких магазинах. Но в магазинах дорого, а чтобы приготовить прикормку дома, нужно потратить уйму времени, да и, по праве говоря, далеко не всегда домашняя прикормка хорошо работает.

Вам знакомо то разочарование, когда вы купили прикормку или приготовили ее дома, а поймали три-четыре окунька?

Так может быть пора воспользоваться действительно рабочим продуктом, эффективность которого доказана как научно, так и практикой на реках и прудах России?

Конечно, лучше один раз попробовать, чем тысячу раз услышать. Тем более сейчас – самый сезон! Скидка в 50% при заказе это отличный бонус!

Узнайте подробнее про приманку!

загрузка…

fastcarp.ru

Транец на лодку своими руками

На самом деле конструкция транца не отличается особой сложностью. Транец на лодку своими руками вполне выполнимая и доступная задача для каждого самоделкина. Для этого понадобятся фанера, металлический каркас, несколько креплений и защёлок, которые можно легко найти и заказать в интернете. Для замены штатного крепления транца подойдут крепления леера. Защёлки для вёсел найти также не проблема.

Как сделать транец на лодку самостоятельно.

1. Для начала приклеиваем защёлки для весел. Надуваем лодку и подбираем наиболее подходящее место для защёлок. Располагаться они должны таким образом, чтобы пристёгнутые весла не помешали нормальной работе мотора.

2. Кроме того, стоит позаботиться и о том, чтобы в будущем вы могли легко отстёгивать весла и без каких-либо неудобств продолжать движение уже с их помощью. После выбора лучшего места для защёлок отмечаем его ручкой или маркером.

3. Далее сдуваем лодку, находим отмеченное место и расправляем его на ровной поверхности. Очищаем место предстоящей склейки от загрязнений и обезжириваем его растворителем. Берём высококачественный клей (лучше использовать тот, который находится в ремонтном комплекте судна) и аккуратно наносим тонкий слой на поверхности, которые будем склеивать; используем для этого обычную кисточку.

4. После того, как клей немного подсохнет (примерно через 10-15 минут) повторяем ту же процедуру и оставляем клей подсыхать ещё на 5 минут. Далее начинаем уже саму склейку. Для этого накладываем смазанные поверхности друг на друга так, чтобы в промежутке не оставалось ни малейшего пузырька воздуха. Прижав поверхности тяжёлым предметом, оставляем их где-то на сутки. Аналогичные процедуры проводим и с другим бортом судна.

5. Для создания металлического каркаса понадобится сварка. За образец для каркаса можно взять заводской транец, по желанию внести свои изменения в размер. Когда каркас будет готов, можно приступить к закреплению креплений для транца. Крепления устанавливаются так же, как и защёлки: сначала отмечаем ручкой нужные места, клеим и ждём примерно сутки.

6. После того, как верхние и нижние крепления будут приклеены, можно приступить и к изготовлению деревянного элемента из фанеры. Толщина фанеры подбирается индивидуально с учётом особенностей каркаса и используемого мотора. Вырезаем фрагмент нужных пропорций, обрабатываем его края напильником, обрабатываем саму поверхность и красим.

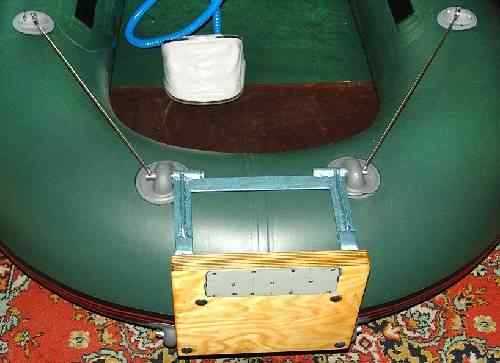

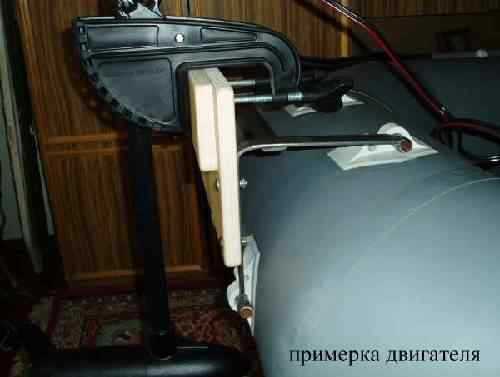

Примеры самодельных транцев

delaemvsjosami.ru

Навесной транец — как сделать своими руками

Многие из рыбаков, имеющих в распоряжении гребные надувные лодки, рано или поздно задумываются о монтаже лодочного мотора. Это очевидное решение, позволяющее сэкономить много сил и времени, особенно после долгой спиннинговой ловли, когда руки кажутся каменными от многих десятков забросов. Но установку мотора подразумевает конструкция не всякого плавсредства — например, популярные маломестные лодки bark по логике производителя предназначены для перемещения только с помощью весел. Поэтому для установки двигателя на такое плавсредство используется специальное приспособление — навесной транец для лодки.

Почему он необходим

Навесной транец для надувной лодки — это жесткая досчатая конструкция, специальная площадка для монтажа мотора на округлый борт надувной лодки. Применение навесных транцев для лодок ПВХ или резиновых — единственный способ установить на них двигатель, если изначально его применение для этой модели не предусматривалось. При этом транцы-самоделки не подпадают под понятие «существенных изменений в конструкции», поэтому их применение не требуется согласовывать с производителем либо какими-то контролирующими инстанциями.

Подвесной транец может быть смонтирован не только для мотора: его можно применять для установки держателей удочек, т. н. «подстаканников», а также другого бортового оборудования, например эхолота.

Совет!Только учтите, что самодельный транец может быть использован только с маломощным мотором, мощностью не более 3,5 л.с., позволяющим развивать скорость не больше 10 км/ч.

Применение моторов более высокой мощности оправдано только на тех лодках, которые уже имеют все необходимые крепления, т. к. рассчитаны на ход с высокой скоростью. Примером могут служить восьмиместные суда «Барк» серии BT — транцы у них встроенные.

Самодельные транцы — какие они бывают

Транец навесной для лодки ПВХ своими руками изготовить вполне возможно. Обратите лишь внимание, что лодка должна быть сделана именно из поливинихлорида — прочного и стойкого к истиранию материала. Установка самодельного транца на резиновую лодку возможна, но резина — менее прочный материал, чем ПВХ, а использование мотора даст дополнительную нагрузку.

Транец для лодки ПВХ имеет, как правило, одну универсальную форму — это прямоугольная или квадратная пластина из влагостойкой и прочной бакелитовой фанеры толщиной 16-20 мм. ДСП, ДВП и другие подобные материалы не применяются — их прочностные характеристики не подходят для требуемой цели — выдерживания веса мотора. Но обычная многослойная фанера для изготовления транца допустима при условии пропитки водоотталкивающим составом и покрытия сверху яхтным лаком.

Различия в конструкции транцевых приспособлений сводятся к разным способам крепежа на корпус плавсредства.

1. Крепление опорной плиты на гнутых кронштейнах на специальные рымы, или бобышки. Их устанавливают при помощи клея непосредственно на баллон. Рым представляет собой «присоску» с отверстием или кольцом, в который вставляется кронштейн. Некоторые модели лодок имеют встроенные рымы.
2. Прижим опорной плиты с помощью струбцин, если корма лодки жесткая, а не в виде баллона.
3. Конструкция навесного транца для надувных лодок из ПВХ Г-образной формы, которая привязывается к рамам или другим специальным креплениям прочным шнуром либо ремнями.
4. Сваренная из металлического прута или трубы рама, которая повторяет форму кормы лодки.

Последний способ — самый трудоемкий, но позволяет оптимальным способом распределить массу двигателя и за счет этого добиться лучшей управляемости лодки.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

Обратите внимание! После установки транец должен держаться строго вертикально!

Два рыма будут крепиться на баллоне сверху, один — служить опорой транцу в нижней части кормы.

Из стали, лучше — нержавейки, необходимо изготовить 2 прутка круглого сечения (1 см) измеренной длины плюс несколько сантиметров запаса. Можно использовать готовые кронштейны любого другого сечения, подходящие по длине. Они надежно прикрепляются к верхней части опорной плиты при помощи болтов. Конструкцию можно усилить дополнительными ребрами жесткости при помощи сварки, чтобы двигатель на транце меньше «гулял». К нижней части плиты крепится один опорный кронштейн.

Транец своими руками готов. Осталось его установить.

Как установить транец

Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.

Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца). Рекомендуется использовать покупные детали, т. к. изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).

Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ. Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.

На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью. Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости.

catcher.fish
