Самодельный водомет для лодки своими руками, фото и видео примеры

Практически каждый рыболов мечтает иметь лодку, тем более – лодку с мотором. Одни покупают лодку с мотором, а другие дорабатывают свои лодки, устанавливая на них самодельные двигатели, так как так получается дешевле, да и не на каждую лодку их можно устанавливать. И, тем не менее, владельцы лодок справляются со своей задачей. В последнее время широкой популярностью начали пользоваться водометные двигатели, как более функциональные.

Чтобы сделать водомет, понадобится любой, самый обычный тип двигателя. А дальше все зависит от навыков владельца лодки. Если такая возможность имеется, то следует обратить внимание на такие модели, как «СМ-557-9Л\\Т», «Москва», «Ветерок», «Стрела» и прочие. Сделанный водомет прекрасно справится со своей задачей, независимо от того, на базе какого из двигателей он сделан.

Преимущества водометных двигателей

Самое главное достоинство – это отсутствие вращающихся частей, находящихся в воде, причем, незащищенных. Другими словами, это наиболее безопасный тип двигателя. Кроме этого, работу двигателя трудно нарушить различными посторонними предметами, находящимися в воде, в том числе и водными растениями. На винт обычного лодочного мотора могут запросто намотаться водоросли, чего не скажешь о водомете. К тому же движущиеся элементы защищены от различных ударов, от чего нельзя застраховаться, передвигаясь по водной глади, особенно по мелководным участкам.

Считается, что водометы подходят для следующих характерных мест:

  • при наличии не больших глубин или мелких водоемов;
  • при наличии водной растительности, особенно бурной;
  • на водоемах, где много мелких участков;
  • на реках, отличающихся наличием перекатов.

Другими словами, лодка с водометным двигателем пройдет там, где лодка с обычным подвесным мотором не сможет пройти вообще, так как имеется риск повреждения мотора, а точнее, его винта. Водометный движитель лишен подобных недостатков, так как сопло водомета и заборная труба располагаются высоко в толще воды. К тому же, заборная труба имеет специальную решетку, что не позволяет попадать внутрь водомета различным крупным предметам. Если не большие водоросли или осколки предметов и попадут внутрь камеры, то это никак не скажется на безотказной работе мотора. Ячейки решетки имеют маленькие размеры, что предотвращает попаданию внутрь даже гальки. Единственное, что может попасть в камеру водомета – это песок, который так же не в состоянии привести к аварийным режимам. Водометы имеют еще один очень важный фактор – их лопасти не подвержены процессу кавитации, что положительно сказывается на их долговечности. Поэтому можно смело сказать, что водомет имеет массу положительных качеств.

Сейчас в продаже можно встретить некоторые модели водометов, но они не отличаются хорошей функциональностью. Обычно, при их установке теряется часть мощности, за счет чего падает скорость перемещения. Кроме этого, снижается маневренность лодки и ее управляемость. При этом, процесс управления лодкой такой же, как и при установке на плавсредство обычного подвесного лодочного мотора.

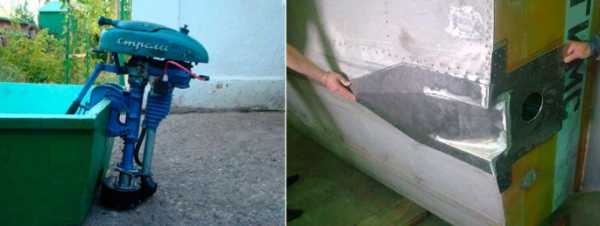

Место размещения водовода

В данном случае, доступны два варианта установки водовода: за пределами корпуса или непосредственно в корпусе. Его место нахождения – это дно лодки. В носовой части размещается входное отверстие, а сама конструкция получается встроенной в корпус лодки. При этом, следует проконтролировать, чтобы входной патрубок всегда находился в воде, иначе возможны сбои в работе водомета.

Как устроен водометный двигатель?

На самом деле, конструкция по принципу действия мало чем отличается от принципа действия двигателя с винтом. Здесь так же присутствует винт, под названием импеллер, который вращаясь, создает струю воды, движущую лодку.

Импеллер при этом размещается внутри водомета, входящие и выходящие отверстия которого не одинаковые. Конструкция оборудована управляющим устройством, под названием реверсно-рулевое, с помощью которого осуществляется направление струи воды в нужную сторону, что приводит к изменению направления перемещения лодки.

Внутренняя часть водомета выполнена в профилированном варианте, за счет чего снижена турбулентность водного потока до момента, когда она не попадет в зону работы импеллера.

Управляющее устройство способно направлять поток воды в нужном направлении. Кроме этого, можно заставить плыть лодку задним ходом, переключив устройство управления в положение «реверс». Подобная функция, довольно полезная, так как позволяет выбраться из сложных ситуаций, особенно при наличии большого количества зарослей.

Как правило, скорость перемещения задним ходом намного меньше, чем при движении вперед, поскольку вход и выход устройства имеют разную толщину, то есть диаметр.

Как построить водометный двигатель для лодки самостоятельно?

Наилучший вариант водометного двигателя получается при использовании лодочного мотора «Ветерок 12», как базового. Это связано с тем, что этот двигатель обеспечен необходимым ассортиментом запасных частей. Их не проблематично приобрести на городском рынке или через Интернет.

После модернизации обычного лодочного мотора, общий вес водомета увеличится всего лишь на 1 кг, что совсем не существенно для лодки любого типа.

Рабочий водомет способен разогнать лодку водоизмещением в 450 кг до 20-25 км/час, на что не способен подвесной лодочный мотор аналогичной мощности.

Для модернизации обычного лодочного мотора потребуются следующие детали:

  • Лодочный мотор «Ветерок 12» со специальным фланцем.
  • Редуктор.
  • Развертки водосборника.
  • Аппарат для сварки.
  • Ступица.
  • Специальный клей (водостойкий).
  • Штуцеры.
  • Схема двигателя (чертеж).

Подготовительные операции

Подготовительную работу следует проводить ответственно и внимательно, иначе можно запросто вывести мотор из строя. Не следует прибегать к использованию ненадежных материалов, кроме тех, что соответствуют всем требованиям.

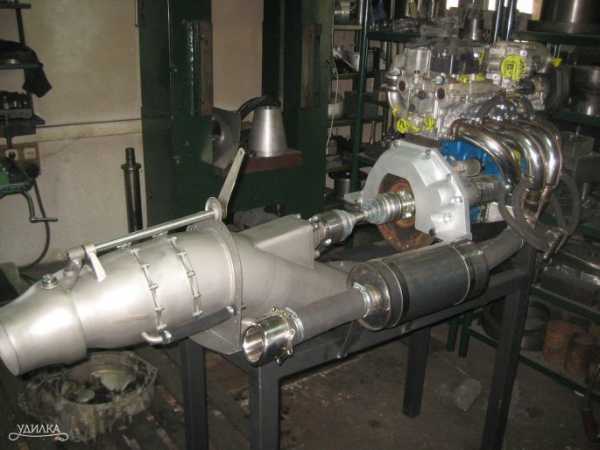

Изготовление

В конструкции водосборника предусмотрено углубление, которое обеспечивает для лодки необходимую маневренность и проходимость, а также уменьшает гидродинамическое сопротивление. Это осуществляется за счет того, что верхняя передняя кромка находится на 35 мм ниже уровня днища.

Для сборки мотора своими силами необходимо иметь обычный редуктор, который фиксируется на двигателе с помощью специального фланца. После этого нужно взять заготовку из металла, на которой рисуется развертка обечайки, водосборника и шести лопастей.

Чтобы сделать заготовки необходимой формы применяется напильник и гибочные вальцы. Несмотря на это, их можно сделать и вручную, с применением оправки. После этого приступают к сварочным работам для сваривания продольных и поперечных швов водоотвода и камеры водомета, имеющих различную форму.

В конструкции водомета имеется в наличии ступица, расположенная на бобышке изделия.

Водомет в собранном виде достигает массы 20 кг. При этом, чертеж подобного водомета встречается крайне редко. Но это не означает, что такую конструкцию невозможно изготовить самому. Если обратиться к Интернету, то здесь можно найти любой чертеж, выбрав подходящий вариант из огромного множества. Главное, что лодка с водометным двигателем имеет гораздо лучшие эксплуатационные характеристики.

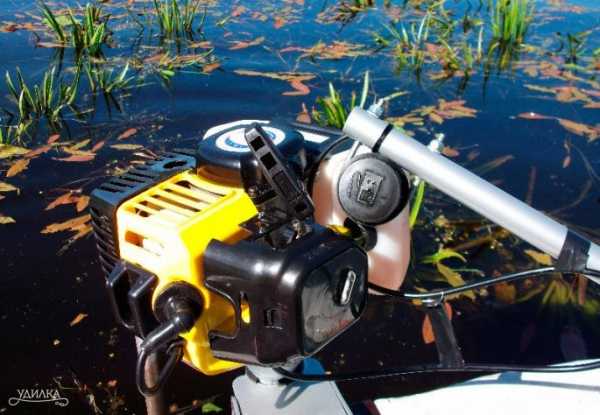

Водометный двигатель для лодки ПВХ

Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая. Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант.

При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.

Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:

  • Подвесной лодочный мотор.
  • Специальный редуктор.
  • Специальный фланец.
  • Ступицу.
  • Сварочный аппарат.
  • Развертку водосборника.
  • Чертеж двигателя.
  • Штуцеры.
  • Водостойкий клей.

Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.

Подготовительные процедуры

Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.

Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.

Процесс изготовления

Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.

Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.

Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.

Условия использования водомета

Работа водомета построена на следующем принципе: вода нагнетается в рабочую камеру через водосборник за счет работы лопастей, расположенных на импеллере (рабочем колесе). В результате такой работы в камере образуется чрезмерное давление. После чего, вода под давлением выпускается из рабочей камеры, чем и обеспечивается движение лодки. В данном случае, используется принцип реактивной тяги, используемой в турбореактивных двигателях. Это происходит за счет разности диаметров входного и выходного отверстия, а также наличия турбины: в нашем случае это импеллер. Импеллер вращается за счет карданной передачи, идущей от мотора лодки.

Особенность конструкции в том, что лодку ПВХ можно эксплуатировать на любых глубинах, в том числе и на самых малых, что недопустимо при наличии обычного подвесного лодочного мотора.

В данном случае, очень важно подобрать мощность мотора непосредственно к габаритам лодки и ее весу. Это означает, что необходимо знать технические характеристики плавсредства. Возможны случаи, когда установить подобный тип двигателя не удастся из-за технического состояния лодки. При этом, не стоит забывать, что находиться на воде с неисправными элементами очень опасно.

Заключение

Если внимательно вникнуть в тему, то сделать своими руками водомет для лодки – это не проблема, что и делают многие владельцы плавсредств. Опыт показывает, что при наличии всех необходимых деталей и инструментов, собрать работающий водометный двигатель возможно за 2-3 часа.

Естественно, что многие занимаются изготовлением не от хорошей жизни, так как приходится постоянно, на чем-то экономить. Чтобы купить готовый водометный двигатель и установить его на свою лодку, то придется выложить большую сумму денег. Но это еще не факт, что он будет работать эффективно и надежно, тем более, если это модель отечественного производителя.

Применение водомета позволяет экономить средства и бензин, поскольку он эффективнее обычного лодочного мотора. Кроме этого, водометный движитель более безопасный в любом случае, как для окружающих, так и для эксплуатирующих ее.

Загрузка…


fishingday.org

Как сделать водомет для лодки своими руками: чертеж

Сегодня в сегменте малогабаритных прогулочных катеров привычные двигатели с гребным винтом используются гораздо чаще, чем водометные аналоги. Но потенциал таких агрегатов свидетельствует о кардинальном изменении ситуации в ближайшее время. Но можно сделать водомет своими руками, это вполне по силам сделать в домашних условиях каждому.

Преимущества водометных двигателей

Водомет является примером пропульсивной системы со сложной конструкцией. Устройство посредством насоса втягивает воду, придает ей достаточный разгон и сквозь сопло выталкивает ее. Чтобы поворачивать плавсредство, предусмотрен поворот сопла в обе стороны по горизонтали, а задний ход обеспечивает дефлектор, направляющий поток воды обратно.

Слабой стороной системы считается потеря энергии при трении, но это с лихвой компенсируется эффективной работой импеллера водомета — крыльчатки насоса. Поэтому двигатели с гребными винтами и водометный движитель практически не отличаются в производительности на малых и средних скоростях. А при предельных нагрузках превосходство второго варианта становится неоспоримым.

При необходимости частого движения по мелководью с глубиной менее 1 м, водометы не имеют альтернативы. Двигатель способен вытолкнуть судно на берег, а после без проблем вернуть в водоем обратной струей — поток воды направляется под корпус самодельного водометного катера. Маневренность, если судном управляет опытный пользователь, знающий особенности системы, улучшается.

Основное преимущество — безопасность. Крыльчатка располагается внутри системы, а значит не может нанести вред людям или животным, оказавшимся вблизи лодки.

На каких лодках устанавливаются

Парадокс заключается в том, что водометные двигатели используют на гигантских паромах (мощные многовальные водометы), и на гидроциклах. А основной сегмент рынка прогулочных катеров приходится на моторы с гребным винтом. Но в ряде случаев водометные насадки на лодочные моторы оказываются незаменимым. Спасательные суда и катера, что служат буксиром для любителей водных лыж, применяют только водометные двигатели, ведь они полностью безопасны для людей и животных, оказавшихся поблизости.

Устройство агрегата

Никаких кардинальных отличий в конструкции водомета и двигателя с гребным винтом нет. Входной вал оснащен импеллером, что создает направленный поток воды. В водомете крыльчатка находится внутри двигателя. Входящее и выходящее отверстие разнятся в диаметре. Изменить направление струи воды позволяет реверсивно-рулевая управляющая система.

Управление аналогичным катером с разными типами двигателя отличается. Поэтому производители водометов предлагают пройти курс обучения, чтобы пользователь, привыкший к винтовому мотору, изучил нюансы и смог обрести уверенность в действиях. Во избежание турбулентности до попадания воды в импеллер, используется профилированная внутренняя часть водомета.

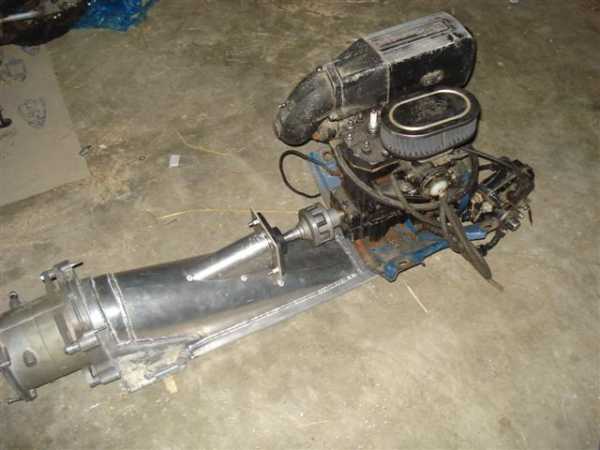

Как сделать двигатель своими руками

Большинство потребителей считают водометные двигатели роскошью, ведь их стоимость может в полтора раза превосходить цену мотора с гребным винтом. Поэтому решение изготовить водометы для лодок своими руками будет выгодным. Практика показала, что лучше отдать предпочтение изготовлению на базе лодочного мотора «Ветерок-12» водомета, что будет обладать отличными эксплуатационными свойствами. Кроме того, стоимость и доступность серийных деталей агрегата играет важную роль.

После переделки самодельный водомет для лодки добавит в весе всего 1 кг, будет обладать показателем водоизмещения в 450 кг и позволит развивать скорость до 25 км/час.

Схемы и чертежи

Главной проблемой может стать поиск водомета оптимальной конструкции. Четкая схема сборки устройства на базе «Ветерок-12» практически не встречается в сети.

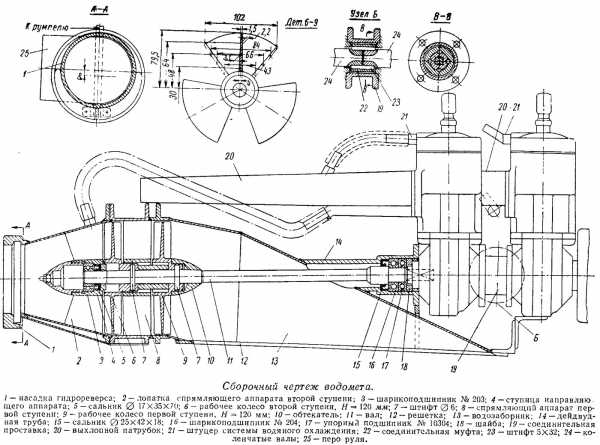

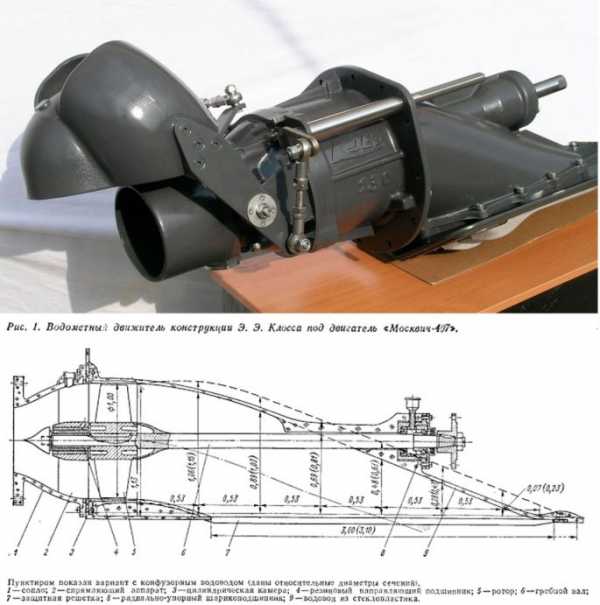

Чертеж водомета на лодку:

Материалы и инструменты

Чтобы приступить к работе, нужно подготовить необходимые материалы и инструменты, убедиться в их качестве. Ошибка во время работы или применение низкопробных материалов приведет к поломке мотора. Понадобятся следующие элементы:

  • «Ветерок-12» или другой выбранный вами мотор с фланцем;
  • специальный редуктор;
  • развертки водосборника;
  • металл для заготовок;
  • штуцеры и ступица.

Среди инструментов не обойтись без сварочного аппарата и расходных материалов, напильника и гибочных вальцов либо оправки. Также заранее нужно купить надежный водостойкий клей от проверенного производителя.

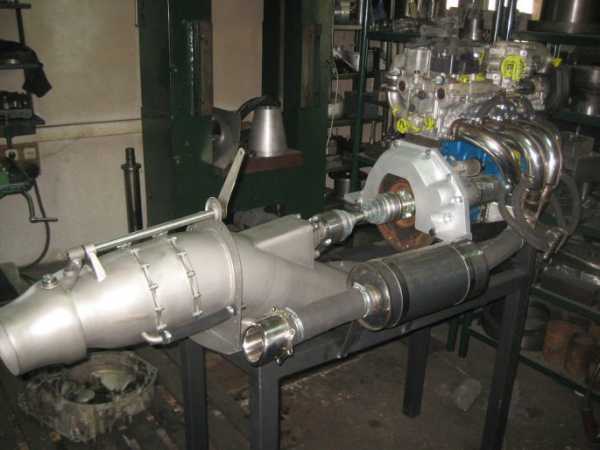

Процесс изготовления

Для достижения нужного показателя гидродинамического сопротивления и повышения маневренности лодки, в водосборнике должно быть предусмотрено специальное углубление. Верхняя передняя кромка конструкции должна располагаться на 3,5 см ниже днища. Редуктор крепится на двигателе посредством фланца. На металле рисуются заготовки лопастей (6 шт), что позволит выполнить своими руками импеллер для водомета, обечайки и водосборника. Придать нужную форму частям конструкции можно посредством напильника и гибочных вальцов или оправки.

После предстоит выполнить большой объем сварочных работ: водоотвод и камера водомета получатся после сварки поперечных и продольных швов. Ступицу следует разместить на бобышке устройства. Место размещения водовода зависит от конструкции лодки: может располагаться в корпусе и за его пределами.

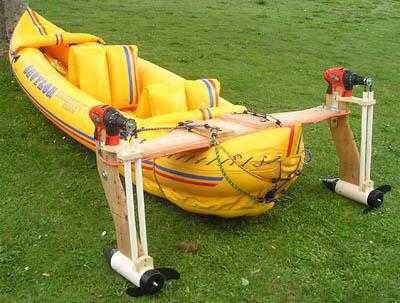

Водомет для лодки ПВХ создается по аналогичному принципу. Задание упрощается тем, что для модернизации подойдет любой лодочный мотор небольшого веса — импортные модели в этом аспекте имеют преимущество.

Условия применения водометного двигателя

Водометы считаются универсальными устройствами, поэтому их используют на любой глубине. Никаких особых требований к агрегатам при установке на ПВХ лодку не предусмотрено. Главное не ошибиться в просчете необходимой мощности самого двигателя, что соответствует параметрам судна. Стоит учитывать все особенности управления плавсредством, что позволит получить преимущества в маневренности и скорости при эксплуатации двигателя.

Самодельные водометы используются наряду с заводскими моделями, но обходятся гораздо дешевле как при создании, так и в обслуживании.

ribaku.info

Водомет своими руками | Смотрите бесплатно онлайн урок, обучающее видео

Водомет, или как его еще называют водометный движитель, это незаменимая часть любого современного судна. Он особенно незаменим для судов, которые плавают преимущество на мелководье. Так же его используют как подруливающее устройство, которое улучшает поворотливость судна. Водометы широко применяются многими известными производителями лодочных моторов, активно используются в производстве катеров. По сути, водомет представляет собой водяной насос, работающий под водой.

Его принцип действия похож на способ передвижения кальмаров, медуз, осьминогов, которые двигаются за счет того, что выбрасывают заглатываемую ими воду. Можно тратить огромные деньги, и покупать водометы для своих судов у известных фирм-производителей. А можно его сделать своими руками. Это не так сложно, как может показаться с первого взгляда. Обучающее видео просто и подробно расскажет, как это сделать.

Видео-обучение «Водомет своими руками»

История создания водомета

Сама идея о принципе отброса воды основана на архимедовом винте. Еще в 17 веке, в Англии, изобретатели пытались создать водометный двигатель. Однако успехи были достигнуты лишь во времена создания парового двигателя. Наиболее совершенный и похожий на современный водомет тип насоса был создан уже в 19 веке, в Лондоне. Через несколько десятков лет, во времена правления королевы Виктории, водометы опробовали на разных типах судов. Примерно в то же время в Европейских странах рос интерес к этому типу водяного насоса. Так водомет приобрел широкую известно и популярность, благодаря своей эффективности и простоте.

Конструкция водометного двигателя

Водометный движитель, как правило, состоит из таких частей:

  1. Винт с валом (импеллер).
  2. Водовод (водометная труба). Водовод представляет собой профилированную трубу, водяной поток в котором может ускоряться благодаря лопастным механизмам или топливу. Водовод располагается или внутри, или снаружи судна.
  3. Спрямляющий аппарат.
  4. Реверсивно-рулевое устройство. РРУ

Преимущества водомета:

  1. Хорошо защищен от механических внешних повреждений.
  2. Возможность проводить судно по мелководью и засоренным участкам водоема.
  3. Водомет достаточно безопасен для окружающих. Импеллер находится внутри устройства и не представляет большой опасности для людей, которые находятся рядом с судном в воде.
  4. Благодаря водомету можно увеличить максимальную скорость судна.
  5. Отличная экономия топлива на больших скоростях.
  6. Катера с водометными движителями более устойчивы, ими легче управлять.
  7. Благодаря водомету судно может поворачивать практически на месте, и даже двигаться бортом вперед. Судна с классическими винтовыми движителями так делать не могут.
  8. Судно с водометом может практически мгновенно тормозить с полного хода.

Недостатки водомета:

  1. Если сравнивать водомет с винтовым двигателем, то он будет существенно проигрывать в КПД. Это происходит из за ряда причин:
    • помимо перевозки груза, судну с водометом приходится так же транспортировать воду в трубопроводе;
    • судно существенно теряет в мощности из за трения воды и из за турбулентных завихрений водного потока.
  2. Водозабор, помимо воды, может засасывать песок и камни со дна водоема. Это может существенно повредить систему охлаждения или водовод.
  3. Ремонт водомета требует существенных денег.

Эффективность водомета зависит от множества факторов: формы водовода, расположения и конструкции водозаборника. Они менее эффективны чем, например, гребные винты. Водомет, так же как и подвесной мотор, может забивать водорослями. Если они намотаются на вал водомета, его может даже заклинить. Водомет, как и другие движители, имеет свои достоинства и свои недостатки. Однако если научится делать и чинить водомет самому, он станет менее затратным и более выгодным для своего владельца.

obvi.ru

Самодельный водомет для лодки своими руками: чертеж, инструкция

Создание качественного водометного двигателя сопряжено с проведением ряда исследовательских и конструкторских работ. Однако элементарный водомет для лодки своими руками сотворить не составит особых проблем. Рассмотрим особенности и виды таких моторов.

Конструктивные особенности

К главным элементам самодельного агрегата относятся двигатель внутреннего сгорания и винт, как и в заводских моделях. Пропеллер в этом случае располагается внутри трубы, размещенной вдоль корпуса плавательного средства. Водовод представляет собой не просто трубу, а узел, в состав которого входят следующие детали:

  1. Заборник воды, расположенный спереди и служащий для поступления воды к винту.
  2. Также в конструкцию водомета для лодки, своими руками созданного, входит выпрямляющее устройство. Его предназначение заключается в трансформации закрученного водного потока в прямолинейное действие.
  3. Сопловой блок, который замыкает трубу, служит для выброса жидкости наружу.
  4. Рулевое устройство реверсивного типа. Оно позволяет менять направление движения и осуществлять задний ход.

Типы винтов

Существует несколько видов рабочих колес с лопастями, которые еще называют импеллерами. Среди них:

  • Осевые модификации. Они являются наиболее простыми в изготовлении, но дают невысокий КПД и эффективно работают только на низких оборотах по причине высокой кавитации.
  • Диагонально-осевые вариации. Хорошо агрегируют с силовыми установками средней оборотистости и имеют коэффициент полезного действия выше, чем предыдущие элементы.
  • Винты диагонального и шнекового типа. Они сложнее в изготовлении, однако представляют собой разновидности с самым высоким КПД и могут взаимодействовать с моторами на высоких оборотах.

Стоит отметить, что при изготовлении водомета своими руками винты являются особо сложными в плане производства. Для этого используется способ точного литья с дальнейшим шлифованием. Специалисты не советуют использовать импеллеры, лопасти которых приварены к ступице, поскольку они часто обладают дисбалансом, что ведет к их деформации при эксплуатации на повышенных оборотах.

Плюсы и минусы

Самодельный лодочный водомет дает владельцу плавательного средства ряд преимуществ, а именно:

  • Защищенность и маскировку винта в специальной трубе, что предотвращает контакт пропеллера с водорослями, увеличивая маневренность плавательного средства.
  • Исключаются удары винта о дно. Это позволяет перемещаться на водоемах с малой глубиной и вблизи от берега.
  • Водометы для лодок своими руками данного типа не представляют угрозы для купальщиков и рыб.
  • В отличие от обычных гребных аналогов, современные водометные конструкции надежно защищены от отрицательного воздействия кавитации.

Без минусов также не обошлось. К ним относят следующие аспекты:

  • При одинаковой мощности силового агрегата плавсредство будет двигаться медленнее.
  • Страдает качество управляемости.
  • Увеличивается масса лодки по причине дополнительного веса воды, входящей в часть водомета.

Как работает устройство?

Рассматриваемый агрегат выбрасывает воду с большой скоростью, создавая реактивную тягу, приводящую к движению плавательного средства. Если рассмотреть этот процесс детально, можно отметить следующие моменты:

  1. Жидкость подается в водозаборник водомета для лодки, своими руками сделанный заранее. Он оборудуется специальной сеткой, которая отсеивает мусор и водоросли. При создании заборника воды обращайте внимание на возможность ламинарного течения воды в нем, поскольку дополнительное завихрение и турбулентность у винта существенно ухудшают характеристики мотора.
  2. На следующей стадии импеллер с силой отбрасывает воду назад. Она попадает в камеру сужения, благодаря чему ее скорость возрастает.
  3. Выпрямляющее приспособление дополнительно увеличивает скорость за счет трансформации вихревого движения в прямолинейное положение. Лопаткам этого аппарата придают форму, обеспечивающую минимальный показатель сопротивления движущейся жидкости. Изготовители применяют разнообразные конфигурации спрямляющих агрегатов. Одним из самых популярных вариантов является поджатие лопаточного типа, гарантирующее использование данного элемента также в качестве сопла.
  4. На конечном этапе поток через сопло преобразуется с увеличением скорости.
  5. Для придания оптимальных характеристик приспособлению важно выполнить сопловую часть в правильном профиле.

Самодельный водомет для лодки, своими руками созданный на базе центробежного насоса

Рассмотрим конструкцию на основе насоса типа Pacer Pumps 200GPM. Его корпус изготовлен из прочного пластика, вес составляет 18 кг. Нагнетающее усилие создается благодаря силовому агрегату Intek, мощностью пять лошадиных сил. Устройство оборудовано двухдюймовыми патрубками всасывания и нагнетания, усилие напора составляет порядка 35 метров.

Насос ставится на плавсредство, после чего соединяется с подходящей по размеру трубой из материала ПВХ. Она выводится через отверстие в носовом отсеке днища в воду. Дополнительно конструкция снабжается сетчатым фильтром и выполняет функцию водозаборника.

При помощи резьбового крепления на патрубок накручивается высоконапорный штуцер, имеющий выход диаметром 24 мм. Можно взять модификацию из винила, которую доступно приобрести в специализированных магазинах. В качестве сопловой части также будет выступать труба из ПВХ. Штуцер с соплом соединяется посредством резинового шланга. Водометы для лодок своими руками подобного типа имеют величину реактивной тяги, которая напрямую зависит от суммарной длины всасывающей и нагнетательной магистрали.

Эксплуатация

Учитывая, что гидравлическое усилие возрастает с уменьшением размера трубы, имеет смысл установить насос максимально близко к корме. Это даст возможность оптимизировать длину сопла и увеличить скорость движения жидкости в магистрали.

Рассматриваемый выше тип двигателя испытан на плавательном средстве длиной 3500 мм с величиной всасывающей трубы 3000 мм. В таких условиях водомет на лодку ПВХ, своими руками созданный, развил около 20 метров водного столба (порядка двух атмосфер). Это позволило развить скорость до 8 км/ч. При испытаниях подобного рода моторов следует быть готовым к неприятностям. Дело в том, что штуцер напора может беспрепятственно открутиться под потоком воды. Дополнительная обработка клеем не дает желаемого результата. Рекомендуется использовать добавочное крепление или фланцы.

Как сделать водомет для лодки своими руками на базе лодочного мотора?

В качестве опытных образцов можно использовать агрегаты «Ветерок 12», «Москва», «Стрела», СМ и прочие, подходящие по мощности и размеру. Водовод допустимо расположить внутри либо снаружи плавательного средства. Первый вариант популярнее, поскольку при внешнем размещении усиливается гидродинамическое сопротивление. Элементы водовода изготавливаются из труб и листовой нержавейки подходящей толщины.

Предварительно необходимо создать чертеж водомета для лодки своими руками, что позволит рассчитать положение и соединение всех используемых деталей. Заготовки нужной конфигурации изготавливают при помощи ручной оправки или гибочного вальцового станка. Лопасти винта вырезаются также из аналогичного материала. Затем их необходимо профилировать и приварить к ступице. На стадии проекта модель водоотвода можно выполнить из папье-маше. После ее разрезки пополам получится выкройка для окончательной заготовки. Крутящий момент от мотора будет осуществляться посредством стандартного редуктора. Он монтируется на основном дейдвуде при помощи специального фланца.

В заключение

Выше были рассмотрены варианты создания водомета для лодки своими руками. Как сделать чертежи правильно? Во-первых, потребуется учесть габариты и технические параметры плавательного средства. Во-вторых, нужно правильно подобрать мотор, рассчитать длину водовода. Если нет опыта в подобном деле, лучше обратиться к специалисту. Это позволит максимально эффективно провести работы, не отвлекаясь на множественные переделки.

fb.ru

достоинства и устройство двигателя, изготовление своими руками

Для изготовления лодочного водомета можно использовать любой традиционный тип двигателя. При наличии такой возможности рекомендуется делать его основе старых моделей типа «СМ-557-9Л\\Т», «Москва», «Ветерок», «Стрела» и пр. Готовый водомет отлично выполняет свои функции, невзирая на то, был использован в качестве основы подвесной или же стационарный мотор.

Преимущества водометных двигателей

Одной из особенностей водометных лодочных моторов является отсутствие вращающих элементов, расположенных в воде водоема. Поэтому его работу не смогут нарушить любые посторонние предметы, находящиеся в воде, а также водные растения.

Полностью отсутствует риск прекращения работы водометной турбины из-за водорослей, которые могут намотаться на винт. Также турбина защищена и от повреждения, к которому может привести удар о подводный объект.

По этой причине лучше всего использовать водометы на катерах в местах:

  • имеющих небольшую глубину;
  • где присутствуют заросли водорослей;
  • в водоемах, характеризующихся наличием большого количества мелей;
  • на реках с перекатами и прочие.

Иными словами, плавательные средства с установленными на них водометами имеет смысл использовать на участках, пройти которые лодки с обычным мотором не смогут либо во время их прохождения присутствует риск выхода из строя либо повреждения классического лодочного винта.

Подобная неприятность может случиться из-за довольно высокого размещения сопла водомета над водной поверхностью, что, впрочем, характерно и для заборной трубы. Заборная часть водомета имеет защиту в виде специальной решетки, что не дает траве проникнуть внутрь водомета. Хотя небольшие водоросли и могут оказаться в водоводе, однако, лопасти легко их перемалывают. В то же время шансов, что твердые предметы, скажем, галька, смогут проникнуть туда, нет, так как ячейки, имеющие небольшие размеры, надежно ограничивают им доступ.

Вполне допустима ситуация, что внутри водовода может оказаться песок. Но нанести какой-либо вред крыльчатке ему не удается, поскольку вода не дает ему задерживаться и уносит обратно. Важным достоинством водометов является то, что используемые в них крыльчатки защищены от влияния эффекта кавитации. По этой причине кавитационные процессы неспособны негативным образом повлиять на работу лопастей.

ulov.guru

Водомёт для лодки своими руками — материалы и монтаж

Моторная лодка в значительной мере расширяет тактические возможности рыбака — позволяет удить в местах, которые до этого были недоступны. Некоторые предпочитают покупать катера, уже оснащённые двигателями, другие — устанавливать мотор собственного изготовления на свою любимую лодку, так как это помогает экономить средства. При этом следует заметить, что значительными преимуществами обладает мотор водомётного типа. Что это такое и как его изготовить самостоятельно — мы рассмотрим в статье.

Как устроен двигатель

Основные составные части конструкции:

  • — импеллер (винт) с валом;
  • — водомётная труба;
  • — спрямляющий аппарат;
  • — реверсивно — рулевое устройство.

Работает по принципу реактивного двигателя, то есть с одного конца он забирает жидкость, внутри производится её ускорение с помощью определённой части двигателя, затем с другого конца вода с силой выбрасывается. При этом маневрирование судном осуществляется за счёт поворота сопла в ту или иную сторону на определённые градусы. Основное отличие водомёта от обычного мотора – в том, что его импеллеры расположены не снаружи, а внутри трубы. Это позволяет достигать значительного практического преимущества – защищенности от наматывания водорослей и других инородных тел, а также от ударов двигателя о дно при малой глубине.

Типы винтов

Осевые

Сделать их наиболее просто, но КПД остаётся довольно низким. Подвержены кавитации и предназначены только для моторов с невысокой частотой оборотов.

Диагонально-осевые

Обладают уже более высоким КПД по сравнению с первым типом. Предназначены для использования с моторами со средней частотой оборотов.

Диагональные и шнековые

К данному типу относится наиболее значительный КПД. Моторы можно взять уже с высокими оборотами. Однако изготовить этот вариант сложнее всего.

Винты — это тот элемент, который в рассматриваемом технологическом процессе самостоятельного изготовления вызывает наибольшие трудности. Требуется не только точное литье, но и последующее шлифование. Конструкторы советуют воздерживаться от приваривания лопастей к ступице, так как подобное изделие склонно к дисбалансу и деформации.

Место размещения водовода

Устанавливается обычно на корме. Возможны случаи его установки снаружи или внутри корпуса. При этом следует различать двигатели для лодок и больших судов.

В случае с кораблями именно винты являются главной частью двигателя, которая при производстве подвергается наиболее тщательному контролю. Импеллеры для большого судна должны иметь безукоризненно ровную поверхность и идеальное соответствие по форме конструкторским разработкам. Даже ничтожное отклонение от нормы может привести к последствиям разной степени тяжести.

Понятно, что в нашем случае, когда речь идёт о самостоятельном изготовлении водомётов для своей лодки, не может соблюдаться столь точный контроль поверхности и формы импеллеров. Поэтому технические характеристики водомётов для лодок и для больших судов значительно различаются.

Плюсы и минусы

К достоинствам водомёта относится его повышенная безопасность для человека. Винт расположен в трубе, поэтому он не представляет вреда для рыб и людей.

Кроме того, водомёт обычно имеет защитную решётку, поэтому на него не наматываются водоросли и прочие посторонние предметы, которые присутствуют в толще воды.

А также винт не может удариться о дно, что позволяет плавать вблизи берега или на малой глубине. Ещё одно достоинство — не подверженность кавитации.

Но есть и свои недостатки. При одинаковой мощности агрегата водомёт несколько проигрывает в скорости передвижения обычному лопастному мотору. Другие недостатки: менее чуткая управляемость и увеличенная масса двигателя.

Как функционирует устройство

Принцип действия основан на работе насоса, расположенного под водой. Движущей силой в этом случае является реактивная тяга водяной струи. В природе тоже встречается этот принцип — так передвигаются кальмары, осьминоги, каракатицы и другие морские животные.

Сначала жидкость поступает в водовод, который является трубой. Затем внутри поток подвергается ускорению, в нашем случае в роли ускорительного механизма выступает гребной винт. Когда импеллер вращается, происходит разрежение, в результате чего воде придаётся направление по водозаборнику. Выброс проистекает через сопло. Следует подчеркнуть, что диаметр сопла должен быть всегда меньше входного диаметра водовода. Штифт предохранительной муфты служит для передачи крутящего импульса на импеллер. Впускное отверстие снабжено решёткой, назначение которой — предотвратить попадание камней в водомёт. Опорный узел гребного вала крепится на гнездо, расположенное в передней части. С другой стороны расположена обечайка импеллера, которая крепится на фланец. Передний конец винта опирается на подшипники, которые относятся к опорному узлу.

Самостоятельный монтаж двигателей

Самодельный водомёт для лодки, своими руками созданный на базе центробежного насоса

Подготовительные операции

К этому этапу следует отнестись со всей ответственностью и вниманием. В дело должны идти только материалы, соответствующие технологическим требования.

Для примера возьмём Pacer Pumps 200GPM Его корпус изготовлен на основе термостойкого полистирола, масса составляет 18 кг. Двигатель — Intek, его мощность 5 лошадиных сил. Длина напора, соответствующего данному агрегату, достигает 35 м. Стоимость — до 300 долларов.

Изготовление
  • Первое. Установить насос в лодке.
  • Второе. Со стороны всоса присоединить двухдюймовую ПВХ трубу.
  • Третье. Вывести трубу в воду через предварительно сделанное отверстие в передней части днища лодки. На конце её установить патрубок, снабжённый фильтром. Эта конструкция представляет собой водозаборник.
  • Четвёртое. На резьбу патрубка навинтить штуцер, диаметр выходного отверстия которого составляет 24 мм. Можно из упрочнённого винила.
  • Пятое. Сделать сопло из ПВХ — трубы, диаметр её должен быть такой же, как у штуцера. Штуцер с соплом соединяется резиновым шлангом.

Внимание! Ошибочным является такой технологический шаг: опустить сопло в воду. Это вызывает кавитацию и понижение скорости.

Эксплуатация

Этот двигатель должен быть использован на лодке, длина которой составляет около 3 с половиной метров. Длину всасывающей трубы взять 3 метра. Тогда напор водного столба составит примерно 20 метров, давление — 2 атмосферы, скорость может быть достигнута до 8 км/ч. главная неприятность: откручивание напорного штуцера потоком воды. Для предотвращения этого лучше соорудить для него отдельное крепление или использовать штуцер с фланцами.

Как сделать водомёт для лодки своими руками на базе лодочного мотора Ветерок-12 с фланцем

Что потребуется
  • — редуктор
  • — развёртки водосборника
  • — сварочный аппарат
  • — ступицу
  • — водостойкий клей
  • — штуцеры
Изготовление
  • Первое. Водовод разместить внутри судна.
  • Второе. Взять редуктор и зафиксировать его на лодке фланцем.
  • Третье. Сделать металлические заготовки обечайки, водосборника и шести лопастей с помощью напильника и гибочных вальцов.
  • Четвёртое. Провести сварочные работы по скреплению продольных и поперечных швов водоотвода и камеры водомёта.

Двигатель для лодки ПВХ

Подготовительные операции

Взять любой подвесной мотор мощностью до 20 лошадиных сил. Лучше всего постараться приобрести двигатель с малым весом.

Далее взять:

  • — редуктор
  • — фланец
  • — ступицу
  • — сварочный аппарат
  • — развёртку водосборника
  • — чертёж двигателя
  • — штуцеры
  • — водостойкий клей.
Изготовление

Технологический процесс аналогичен монтажу водомёта для обычной лодки.

Взять входную часть патрубка примерно в полтора раза больше диаметром, чем водовод. Конструкция изготовляется в соответствии с чертежами, которые, в свою очередь, вполне можно взять из интернета.

lovitut.ru

Водомет для лодки своими руками

Практически каждый рыболов мечтает иметь лодку, тем более – лодку с мотором. Одни покупают лодку с мотором, а другие дорабатывают свои лодки, устанавливая на них самодельные двигатели, так как так получается дешевле, да и не на каждую лодку их можно устанавливать. И, тем не менее, владельцы лодок справляются со своей задачей. В последнее время широкой популярностью начали пользоваться водометные двигатели, как более функциональные.

Чтобы сделать водомет, понадобится любой, самый обычный тип двигателя. А дальше все зависит от навыков владельца лодки. Если такая возможность имеется, то следует обратить внимание на такие модели, как «СМ-557-9Л\\Т», «Москва», «Ветерок», «Стрела» и прочие. Сделанный водомет прекрасно справится со своей задачей, независимо от того, на базе какого из двигателей он сделан.

Преимущества водометных двигателей

Самое главное достоинство – это отсутствие вращающихся частей, находящихся в воде, причем, незащищенных. Другими словами, это наиболее безопасный тип двигателя. Кроме этого, работу двигателя трудно нарушить различными посторонними предметами, находящимися в воде, в том числе и водными растениями. На винт обычного лодочного мотора могут запросто намотаться водоросли, чего не скажешь о водомете. К тому же движущиеся элементы защищены от различных ударов, от чего нельзя застраховаться, передвигаясь по водной глади, особенно по мелководным участкам.

Считается, что водометы подходят для следующих характерных мест:

  • при наличии не больших глубин или мелких водоемов;
  • при наличии водной растительности, особенно бурной;
  • на водоемах, где много мелких участков;
  • на реках, отличающихся наличием перекатов.

Другими словами, лодка с водометным двигателем пройдет там, где лодка с обычным подвесным мотором не сможет пройти вообще, так как имеется риск повреждения мотора, а точнее, его винта. Водометный движитель лишен подобных недостатков, так как сопло водомета и заборная труба располагаются высоко в толще воды. К тому же, заборная труба имеет специальную решетку, что не позволяет попадать внутрь водомета различным крупным предметам. Если не большие водоросли или осколки предметов и попадут внутрь камеры, то это никак не скажется на безотказной работе мотора. Ячейки решетки имеют маленькие размеры, что предотвращает попаданию внутрь даже гальки. Единственное, что может попасть в камеру водомета – это песок, который так же не в состоянии привести к аварийным режимам. Водометы имеют еще один очень важный фактор – их лопасти не подвержены процессу кавитации, что положительно сказывается на их долговечности. Поэтому можно смело сказать, что водомет имеет массу положительных качеств.

Сейчас в продаже можно встретить некоторые модели водометов, но они не отличаются хорошей функциональностью. Обычно, при их установке теряется часть мощности, за счет чего падает скорость перемещения. Кроме этого, снижается маневренность лодки и ее управляемость. При этом, процесс управления лодкой такой же, как и при установке на плавсредство обычного подвесного лодочного мотора.

Место размещения водовода

В данном случае, доступны два варианта установки водовода: за пределами корпуса или непосредственно в корпусе. Его место нахождения – это дно лодки. В носовой части размещается входное отверстие, а сама конструкция получается встроенной в корпус лодки. При этом, следует проконтролировать, чтобы входной патрубок всегда находился в воде, иначе возможны сбои в работе водомета.

Как устроен водометный двигатель?

На самом деле, конструкция по принципу действия мало чем отличается от принципа действия двигателя с винтом. Здесь так же присутствует винт, под названием импеллер, который вращаясь, создает струю воды, движущую лодку.

Импеллер при этом размещается внутри водомета, входящие и выходящие отверстия которого не одинаковые. Конструкция оборудована управляющим устройством, под названием реверсно-рулевое, с помощью которого осуществляется направление струи воды в нужную сторону, что приводит к изменению направления перемещения лодки.

Внутренняя часть водомета выполнена в профилированном варианте, за счет чего снижена турбулентность водного потока до момента, когда она не попадет в зону работы импеллера.

Управляющее устройство способно направлять поток воды в нужном направлении. Кроме этого, можно заставить плыть лодку задним ходом, переключив устройство управления в положение «реверс». Подобная функция, довольно полезная, так как позволяет выбраться из сложных ситуаций, особенно при наличии большого количества зарослей.

Как правило, скорость перемещения задним ходом намного меньше, чем при движении вперед, поскольку вход и выход устройства имеют разную толщину, то есть диаметр.

Как построить водометный двигатель для лодки самостоятельно?

Наилучший вариант водометного двигателя получается при использовании лодочного мотора «Ветерок 12», как базового. Это связано с тем, что этот двигатель обеспечен необходимым ассортиментом запасных частей. Их не проблематично приобрести на городском рынке или через Интернет.

После модернизации обычного лодочного мотора, общий вес водомета увеличится всего лишь на 1 кг, что совсем не существенно для лодки любого типа.

Рабочий водомет способен разогнать лодку водоизмещением в 450 кг до 20-25 км/час, на что не способен подвесной лодочный мотор аналогичной мощности.

Для модернизации обычного лодочного мотора потребуются следующие детали:

  • Лодочный мотор «Ветерок 12» со специальным фланцем.
  • Редуктор.
  • Развертки водосборника.
  • Аппарат для сварки.
  • Ступица.
  • Специальный клей (водостойкий).
  • Штуцеры.
  • Схема двигателя (чертеж).

Подготовительные операции

Подготовительную работу следует проводить ответственно и внимательно, иначе можно запросто вывести мотор из строя. Не следует прибегать к использованию ненадежных материалов, кроме тех, что соответствуют всем требованиям.

Изготовление

В конструкции водосборника предусмотрено углубление, которое обеспечивает для лодки необходимую маневренность и проходимость, а также уменьшает гидродинамическое сопротивление. Это осуществляется за счет того, что верхняя передняя кромка находится на 35 мм ниже уровня днища.

Для сборки мотора своими силами необходимо иметь обычный редуктор, который фиксируется на двигателе с помощью специального фланца. После этого нужно взять заготовку из металла, на которой рисуется развертка обечайки, водосборника и шести лопастей.

Чтобы сделать заготовки необходимой формы применяется напильник и гибочные вальцы. Несмотря на это, их можно сделать и вручную, с применением оправки. После этого приступают к сварочным работам для сваривания продольных и поперечных швов водоотвода и камеры водомета, имеющих различную форму.

В конструкции водомета имеется в наличии ступица, расположенная на бобышке изделия.

Водомет в собранном виде достигает массы 20 кг. При этом, чертеж подобного водомета встречается крайне редко. Но это не означает, что такую конструкцию невозможно изготовить самому. Если обратиться к Интернету, то здесь можно найти любой чертеж, выбрав подходящий вариант из огромного множества. Главное, что лодка с водометным двигателем имеет гораздо лучшие эксплуатационные характеристики.

Водометный двигатель для лодки ПВХ

Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая. Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант.

При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.

Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:

  • Подвесной лодочный мотор.
  • Специальный редуктор.
  • Специальный фланец.
  • Ступицу.
  • Сварочный аппарат.
  • Развертку водосборника.
  • Чертеж двигателя.
  • Штуцеры.
  • Водостойкий клей.

Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.

Подготовительные процедуры

Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.

Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.

Процесс изготовления

Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.

Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.

Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.

Условия использования водомета

Работа водомета построена на следующем принципе: вода нагнетается в рабочую камеру через водосборник за счет работы лопастей, расположенных на импеллере (рабочем колесе). В результате такой работы в камере образуется чрезмерное давление. После чего, вода под давлением выпускается из рабочей камеры, чем и обеспечивается движение лодки. В данном случае, используется принцип реактивной тяги, используемой в турбореактивных двигателях. Это происходит за счет разности диаметров входного и выходного отверстия, а также наличия турбины: в нашем случае это импеллер. Импеллер вращается за счет карданной передачи, идущей от мотора лодки.

Особенность конструкции в том, что лодку ПВХ можно эксплуатировать на любых глубинах, в том числе и на самых малых, что недопустимо при наличии обычного подвесного лодочного мотора.

В данном случае, очень важно подобрать мощность мотора непосредственно к габаритам лодки и ее весу. Это означает, что необходимо знать технические характеристики плавсредства. Возможны случаи, когда установить подобный тип двигателя не удастся из-за технического состояния лодки. При этом, не стоит забывать, что находиться на воде с неисправными элементами очень опасно.

Заключение

Если внимательно вникнуть в тему, то сделать своими руками водомет для лодки – это не проблема, что и делают многие владельцы плавсредств. Опыт показывает, что при наличии всех необходимых деталей и инструментов, собрать работающий водометный двигатель возможно за 2-3 часа.

Естественно, что многие занимаются изготовлением не от хорошей жизни, так как приходится постоянно, на чем-то экономить. Чтобы купить готовый водометный двигатель и установить его на свою лодку, то придется выложить большую сумму денег. Но это еще не факт, что он будет работать эффективно и надежно, тем более, если это модель отечественного производителя.

Применение водомета позволяет экономить средства и бензин, поскольку он эффективнее обычного лодочного мотора. Кроме этого, водометный движитель более безопасный в любом случае, как для окружающих, так и для эксплуатирующих ее.
