Подводная камера для зимней рыбалки своими руками — как и из чего собрать

Подводная камера для зимней рыбалки своими руками – реальный путь для многих рыболовов стать обладателем такого нужного рыбацкого аксессуара. Ее не так уж сложно изготовить самому. Главное – сильно этого хотеть.

Для чего нужна подводная камера для зимней рыбалки

Ловля рыбы со льда «вслепую», с ориентировкой на опыт, приметы и прочие рыбацкие мудрости, постепенно уходит в прошлое. Теперь все это позволяет увидеть, контролировать целый ряд приборов, появившихся на рынке.

В их числе таких новых атрибутов, помогающих в рыбалке, подводные камеры. Они позволяют видеть, что творится под лункой, есть ли под ней рыба, как она ведет при подаче приманки. Современные модели камер позволяют все это записывать, что позже можно использовать для анализа ситуации, своих действий, для создания даже видеоуроков, видеосюжетов и пр.

Рынок изобилует разными камерами, которые предназначены для рыбалки. Если позволяют финансы, можно выбрать среди них подходящую. Но если с деньгами проблемы или хочется что-то сделать самому, то можно изготовить подводную камеру собственными руками.

Делаем подводную камеру для зимней рыбалки сами

Материалы и устройства

Решив сделать подводную камену самостоятельно, нужно позаботиться о покупке устройств, приборов, материалов, которые для этого понадобятся. Нужно разжиться:

— современной камерой: лучше если она будет небольшой и с хорошим качеством изображения;

— герметичным боксом, в котором будет размещена подводная камера; основное требование к нему – герметичность, если позволить попасть внутрь хоть капельке воды, все будет испорчено; по размерам бокс, естественно, должен соответствовать габаритам камеры;

— небольшим телевизором;

— автомобильным аккумулятором, который понадобится для обеспечения питания камеры;

— удлинителем;

— инвертором;

— свинцом, из которого устраивают груз;

— ультрафиолетовыми диодами для обеспечения подсветки при подводных съемах;

— понадобится также суперклей, изолента, пластиковая тара, герметик.

Порядок сборки

1.Проверяют и готовят к работе телевизор. Он должен показывать хорошую картинку.

2.В верхней плоскости герметичного бокса устраивают два отверстия. Через одно вовнутрь бокса подают вводят кабель-удлинитель. Через второе – кабель, которым камеру соединяют с телевизором.

3.Пробивают еще несколько отверстий в боксе, в которые вставляют лампочки для подсветки. Провода от лампочек спаивают в одну схему (например, с параллельным расположением), которую соединяют с кабелем, обеспечивающим подвод электричества к камере.

4.Все отверстия замазывают клеем, заклеивают изолентой, добиваясь полной их герметизации.

5.Растапливают свинец и выливают из него небольшие брусочки удлиненной формы. Размещают их в нижней части бокса. Они утяжеляют бокс и позволяют опускать его с камерой на нужную глубину.

6.Настраивают камеру, подсоединяют к кабелю, после чего ее аккуратно размещают в боксе. Для устойчивости камеру вокруг обкладывают мягким материалом.

Камеру размещают внутри бокса так, чтобы она имела четкое направление вперед и по горизонтали и передавала качественное изображение. Последнее проверяют, используя телевизор.

7.Выполняют герметизацию бокса, используя герметик, изоленту, клей.

8. К боксу приделывают торс (веревку, ремень), которым будут опускать камеру на глубину. Для удобства можно его, кабель питания и кабель связи видеокамеры с телевизором объединить в одну жилу, скрепив через некоторые промежутки, к примеру, изолентой. По тросу желательно устроить (привязать) отметки через каждый метр, по которым можно контролировать глубину опускания камеры. Сделать такое можно, привязав яркие полоски пластика, ткани.

9.Подсоединяют кабель питания видеокамеры к аккумулятору. Последний нужно проконтролировать на величину зарядки, чтобы избежать недоразумений на месте.

В общем, подводная камера готова. Перед ее использованием телевизор устанавливают вблизи лунки. Затем все включают и опускают тросом видеокамеру в лунку и на нужную глубину. Далее по телевизору наблюдают подводную картинку.

lovitut.ru

Как сделать подводную камеру | КАК?!..

Идея сделать такую камеру появилась давно, и она была воплощена в жизнь. Суть всей затеи прост – посмотреть на рыбу под водой, не имея никакого снаряжения для подводного плавания и опыта.

В этой статье расскажем Как можно сделать самому камеру для подводной съемки.

Необходимо, чтобы конструкция камеры была как можно проще и надежней, ведь не хочется испортить камеру. Сразу хочется предупредить, что для подобного изделия требуются некоторые знания и умения в столярном деле и главное – желание.

Изначально предполагалось использовать такую камеру в зимний период времени, со льда опускать камеру в лунку и наблюдать, где находится рыба. Упрощенная схема всей этой системы изображена на рисунке:

На рисунке видим: 1 – штанга, на которой опускается камера; 2 – камера в кожухе; 3 – телевизор; 4 – аккумулятор.

Как видно система проста, но требует достаточно сложной конструкции кожуха камеры. Еще одно требование – размеры должны быть такими, чтобы можно было без труда просунуть в лунку. Ориентировались на свой лёдобур, а у него диаметр лунки получается 120 мм. То есть камеру нужно вводить под определенным максимальным углом, иначе не залезет, а что еще хуже – не вылезет.

В кожухе должна располагать сама камера и еще фонарь. Т.к. использовать обычные лампы накаливания невозможно из-за отсутствия места, то пришлось использовать белые светодиоды.

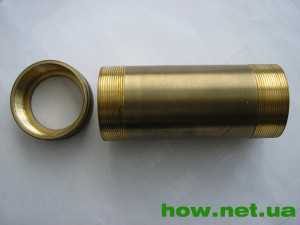

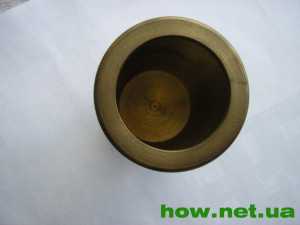

Сам корпус представляет собой цилиндр, который разделен перегородкой на две части, одна из которых небольшая. Она будет являться как бы предкамерным пространством. Сделано это для того, чтобы обезопасить камеру. Для изготовления кожуха пришлось воспользоваться токарным станком и выточить такую вот деталь:

В камерном пространстве, понятное, дело располагается камера со светодиодами, в предкамерном происходит коммутация приходящего кабеля с внутренней электрической схемой. Что первая, что вторая камеры герметично закрыты.

Чтобы закрепить камеру и светодиоды нужна стойка, на которую все крепится

Эта стойка крепится тремя винтами к кожуху. Для упрощения сборки, к стойке припаяны гайки.

Провода к камере и светодиодам проходят через внутреннюю стенку в кожухе. Для обеспечения герметичности проход через стенку выполнен при помощи изоляторов. Изоляторы были отпаяны с советских конденсаторов.

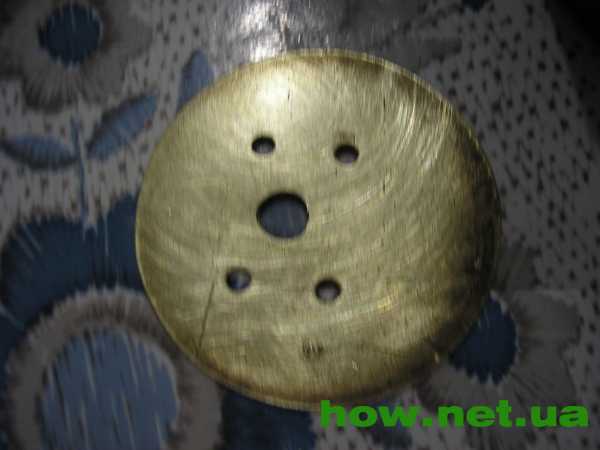

Сверлим в кожухе отверстия. Два больших – сквозные, шесть мелких – неглубокие с резьбой. Остальные тоже сквозные для крепления стойки.

К этим шести отверстиям с резьбой будет крепиться планка с припаянными изоляторами. Это необходимо, чтобы можно было припаять изоляторы, т.к. маленький кусочек латуни прогреть проще, чем полкилограмма.

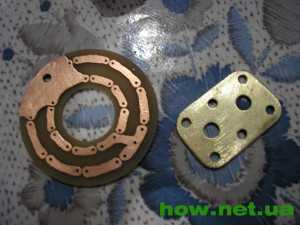

На фото выше можно увидеть и плату для светодиодов. В центре отверстие для объектива камеры, а по контуру вокруг равномерно расположены светодиоды.

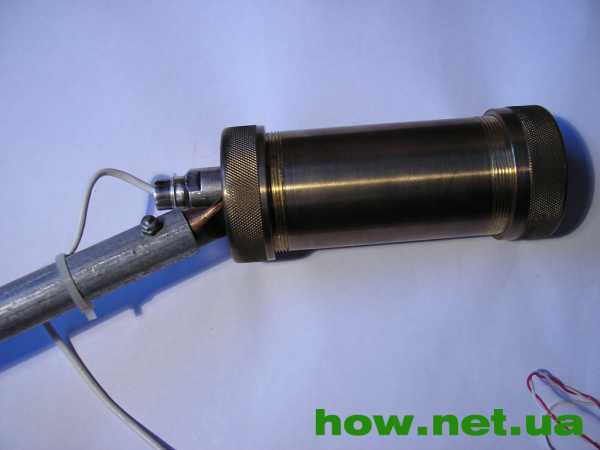

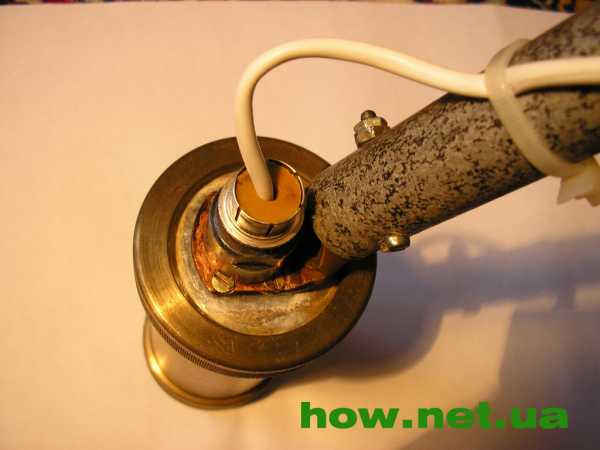

Задняя часть кожуха является и креплением его к штангу и соединением подводящего кабеля к изоляторам. Для уплотнения кабеля на вводе используем цанговый зажим от разъема РК-50, а также кусок латунной трубки.

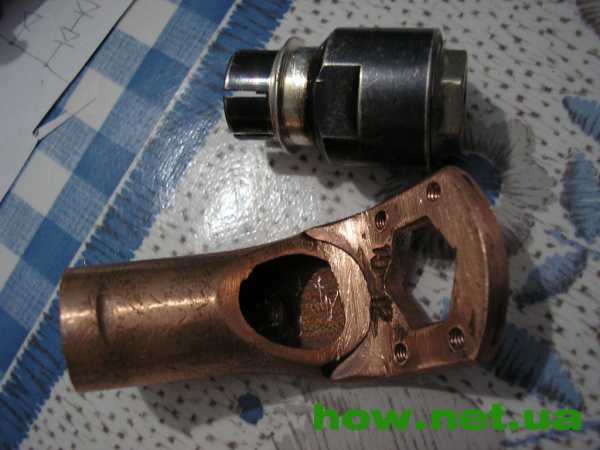

Трубку с одной стороны расплющиваем, сгибаем под углом и делаем отверстия для крепления и разъема РК (шестигранник). Эту трубки прикрутим к такой вот шайбе:

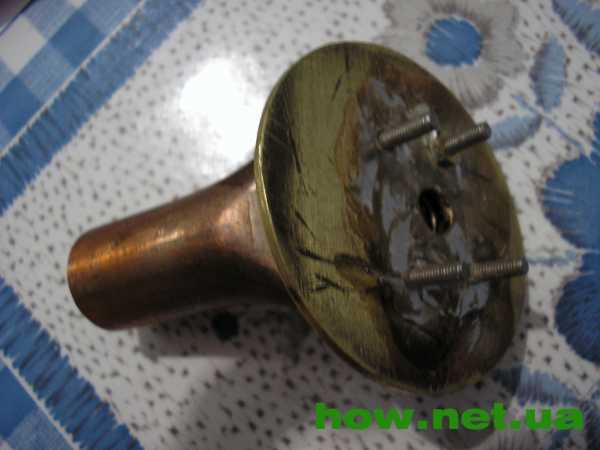

Прикручивает и припаиваем. Получается такой вот блок

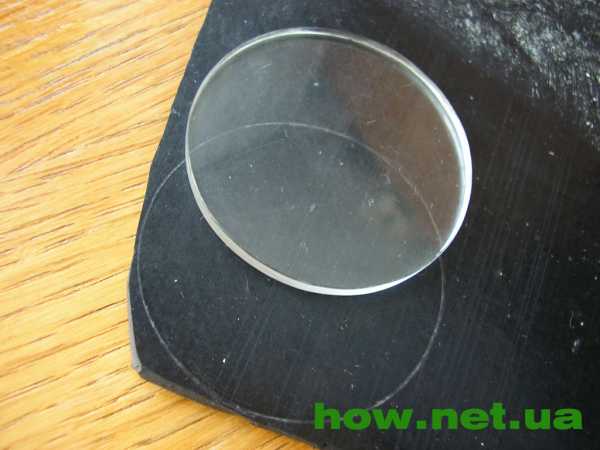

Далее следует изготовить уплотнение и стекло. Уплотнение – это кольцо, вырезанное из обычной резины. В качестве стекла – круг из оргстекла.

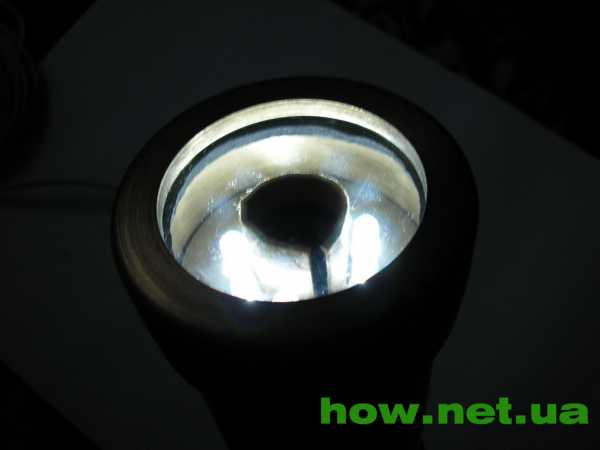

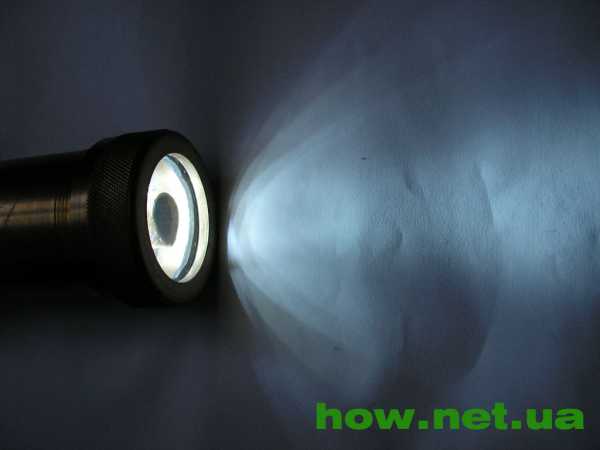

После запаивания светодиодов, установки камеры на стойку, соединения проводов и подводящего кабеля, получится какое вот устройство.

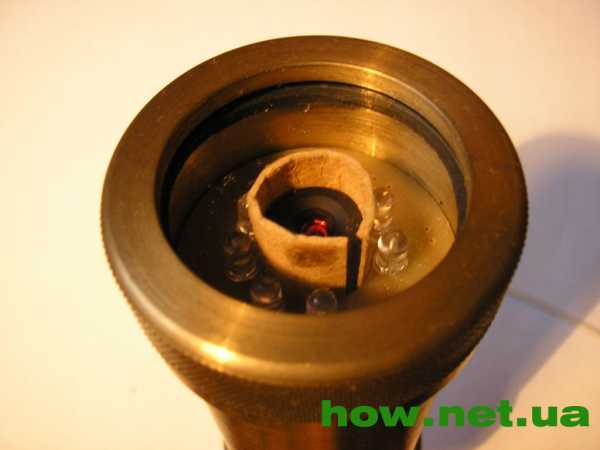

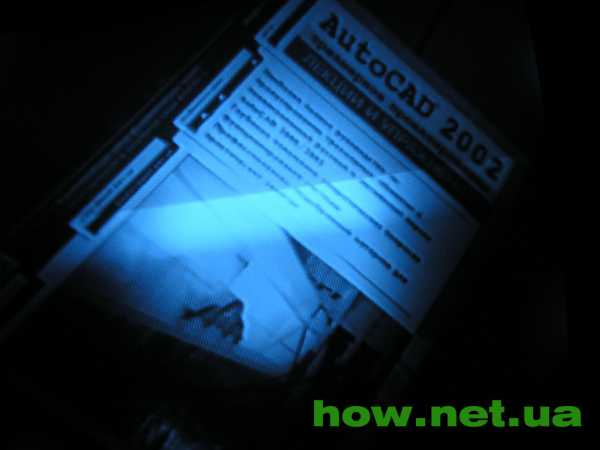

P.S. Картонка вокруг объектива – это уже доработка. Если ее нет, то будет засветка камеры.

P.S.S. Светодиодов нужно как можно больше, хороший свет не помешает.

Надеюсь, что данная статья помогла пролить света на вопрос “Как сделать подводную камеру?”

www.how.net.ua

Подводная камера для рыбалки своими руками. Как сделать подводную камеру для зимней рыбалки?

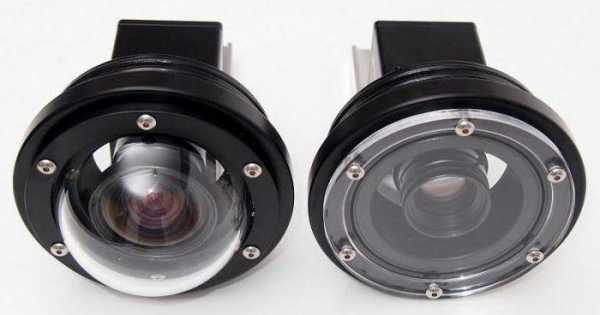

Требования к подводным камерам предъявляются строгие. В данном случае оценивается герметичность корпуса. Давление подводная камера для рыбалки должна выдерживать большое. Многие объективы для этого не подходят. Также важно упомянуть об освещении. Самостоятельно собрать камеру в домашних условиях можно. Однако в данном случае необходимо определиться со всеми комплектующими.

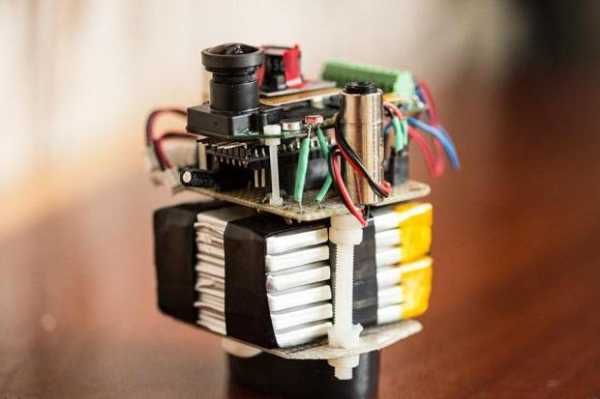

Камеры с обычной матрицей

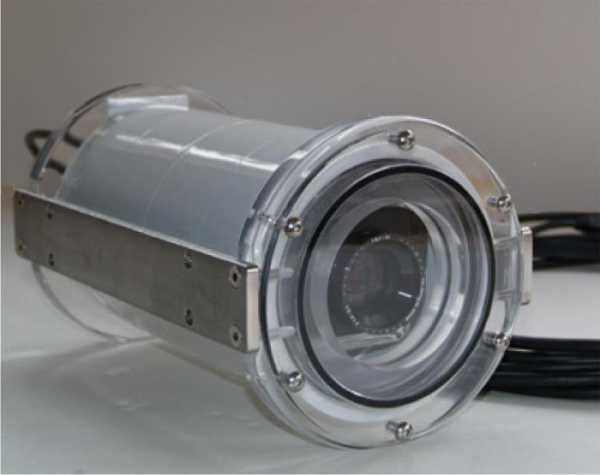

Делается этого типа подводная камера для рыбалки своими руками при помощи высокочастотного блока компрессии. В данном случае также понадобится два светодиода. Однако в первую очередь важно собрать корпус модели. Некоторые специалисты в этой ситуации советуют использовать пластиковую трубу. Объектив необходимо сразу устанавливать с модулем. Подсоединяться он обязан к флеш-накопителю.

Также следует отметить, что самодельная подводная камера для рыбалки не будет работать без центрального процессора. Устанавливаться он должен у блока компрессии. Непосредственно матрица подбирается низкоомная. В конце подводная камера для рыбалки оснащается батарейкой и выходным портом.

Использование блоков компрессии на 50 Гц

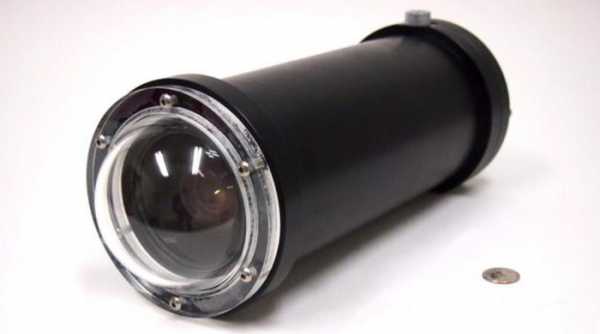

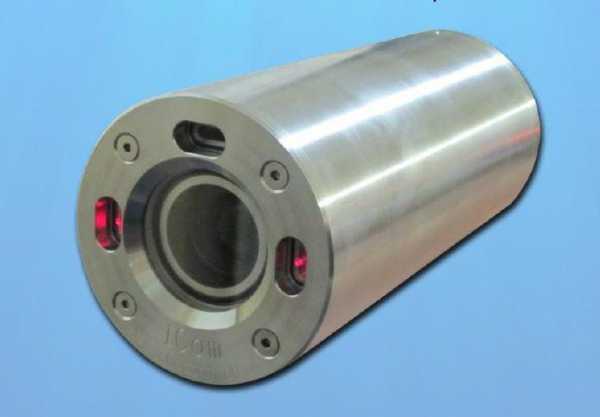

Делается с блоком на 50 Гц подводная камера для рыбалки своими руками довольно просто. В данном случае пластиковая труба небольшого размера подойдет идеально. Некоторые специалисты дополнительно обворачивают ее полиэтиленовой пленкой. Светодиодные лампы к устройству подсоединяются через проводник.

Объектив можно подбирать с модулем. Непосредственно фильтр потребуется оптического типа. После установки матрицы на блок крепится специальная призма, которая предназначена для передачи изображения на центральный процессор. Для сохранения данных подводная камера для рыбалки оснащается флеш-накопителем. Батарейки в данном случае можно применять пальчиковые.

Применение блоков компрессии на 60 Гц

Делается с данным блоком подводная камера для рыбалки своими руками только при помощи матрицы с преобразователем. Для зимней рыбалки указанная модель подойдет хорошо. Непосредственно объектив многие специалисты рекомендуют подбирать с модулем. Однако фильтр подойдет обычный. Начинать сборку камеры рекомендуется с закрепления блока. Далее следует заняться оптическим фильтром. После припаивания матрицы приделываются светодиодные лампы. В данном случае одной не хватит точно. Далее останется лишь установить батарейки и флеш-накопитель с выходом под него.

Использование хроматического конденсатора

Собирается с хроматическим компрессором подводная камера для рыбалки своими руками довольно сложно. Проблема в данном случае заключается в том, что потребуется низкочастотный блок компрессии. Найти его в магазине сложно. Также для сборки модели потребуется качественный объектив. Непосредственно корпус можно сделать с пластиковой трубы.

В данном случае полиэтиленовую ленту следует использовать большой плотности. Однако в первую очередь важно заняться установкой конденсатора. С этой целью придется припаять сразу матрицу. Далее нужно заняться установкой оптического фильтра. Непосредственно объектив хорошо подойдет модульного типа. Центральный процессор должен подсоединяться только после флеш-накопителя. Также подводная веб-камера для рыбалки оснащается затвором. Использовать его целесообразнее с видеокамеры. Батарейки в данном случае можно применять пальчиковые.

Камера с магнитным фильтром для зимней рыбалки

Камера для подводной съемки рыбалки с магнитными фильтрами в наше время широко распространа. В данном случае преимущество ее заключается в компактности. Блок компрессии можно использовать даже на 50 Гц. Непосредственно корпус есть возможность сделать из банки. При этом предварительно потребуется герметичный полиэтиленовый пакет. Однако в первую очередь важно заняться устройством матрицы, а также объектива. С этой целью в корпус устанавливается центральный процессор. Флеш-накопитель в этой ситуации можно использовать небольшой. Затвор нужно устанавливать у самого блока компрессии. В последнюю очередь надо будет заняться батареей и портом.

Модель на конвекционном конденсаторе

На конвекционном конденсаторе подводная камера для рыбалки отзывы, как правило, получает положительные. Даже на большой глубине она ведет себя нормально. Чтобы самостоятельно собрать модель, потребуется прочный и длинный пластикой корпус. В качестве изоляции нужно использовать полиэтиленовую ленту. Укладывать ее необходимо в несколько тонких слоев. Конденсатор в данном случае будет устанавливаться возле матрицы. Однако в первую очередь подготавливается блок компрессии. С данным конденсатором его целесообразнее выбирать на 55 Гц. При этом матрицу многие эксперты рекомендуют использовать с двумя преобразователями.

Все это позволит делать снимки в высоком разрешении. Однако объектив должен соответствовать матрице. В данном случае многие отдают предпочтение моделям с оптическими фильтрами. Непосредственно магнитные аналоги быстро изнашиваются и стоят в магазинах дорого. После установки блока компрессии в корпусе камеры закрепляется призма.

Затвор в устройстве должен располагаться возле конденсатора. Для подсоединения флеш-накопителя придется воспользоваться паяльной лампой. В конце работы необходимо заняться установкой порта. В некоторых случаях для таких камер используют термореле, однако энергии от батареи он потребляет много.

Устройство с дипольным диодом

Делается подводная камера для зимней рыбалки с дипольными диодами очень просто. С этой целью блок компрессии понадобится стандартный на 50 Гц. В данном случае объективы используются только модульные. Корпус стандартно подбирается пластиковый. Матрицы для этих целей подойдут с одним преобразователем. Непосредственно фильтры целесообразнее устанавливать оптического типа.

Центральный процессор в корпусе камеры должен крепиться на блок компрессии. После его фиксации можно приступать к установке флеш-накопителя. В данном случае для батареи порты ставятся у матрицы. В конце работы для освещения подбираются светодиодные лампы.

Применение кремниевых диодов

Подводная камера для зимней рыбалки с кремниевыми диодами в наше время пользуется большим спросом. В первую очередь модели выделяются тем, что не потребляют много электроэнергии. Для того чтобы их закрепить, нужно использовать блок компрессии только на 60 Гц. В магазинах его найти не составит труда. Непосредственно матрица устанавливается на два преобразователя.

Объективы должны крепиться на блок компрессии. Дополнительно нужно предусмотреть место в корпусе для затвора. Использовать его можно с любой видеокамеры. Флеш-накопитель подсоединяется стандартно напрямую к матрице. Далее останется лишь припаять центральный процессор. Порт для батареи должен быть установлен в задней части камеры.

Использование низкочувствительных резонаторов

Низкочувствительных резонаторы для сборки камеры подходят хорошо. Однако матрицу для этого нужно подбирать с одним преобразователем. Все это позволит, в конечном счете, поставить обычный блок компрессии на 50 Гц. Фильтры целесообразнее в камеру устанавливать поглощающего типа. Однако в первую очередь нужно заняться объективом.

В некоторых случаях его ставят на уплотнитель. Таким образом, за протечки воды можно не волноваться. Центральный процессор в таких моделях располагается сразу за блоком компрессии. Батарея должна стандартно находиться в задней части камеры.

Использования высокочувствительных резонаторов

Высокочувствительные резонаторы позволяют снимать изображения высокого разрешения. Однако следует учитывать, что батарея в таком случае будет быстро разряжаться. Начинать сборку модели нужно с установки блока компрессии. Далее следует заняться непосредственно резонатором. Для того чтобы его установить, нужно в первую очередь поставить матрицу.

Следующим шагом подготавливается оптический фильтр. Магнитные аналоги для таких камер не подойдут однозначно. Флеш-накопитель можно использовать небольшой. Центральный процессор должен быть установлен у блока компрессии. Для того чтобы поставить последовательный порт, нужно закрепить в первую очередь затвор. В конце работы ставится батарея.
