Фонарик – это небольшое (как правило) переносное устройство, используемое в темное время суток или в темных помещениях для освещения определенных предметов или участков территории. Кроме того, фонарик – это развлечение, подарок, шутка, элемент дизайна помещения и даже предмет искусства. В общем, они настолько прочно вошли в нашу жизнь, что есть практически у всех, востребованы кругом, а купить фонарик, если его нет – важнейшая потребность каждого из нас.

Актуальное дополнение к любому празднику

Китайские или небесные фонарики еще лет пять назад у нас были почти неизвестны, и тем более не популярны. Сейчас же это – один из самых модных способов украсить праздник, придать ему изюминку. Когда массовое мероприятие сопровождается вечерним, массовым же запуском в небо специальных фонариков – это нечто настолько красивое и непередаваемое, что на подобные зрелища можно смотреть хоть каждый день.

Ну кому еще не надоели громкие и часто опасные фейерверки? Они в основном однообразны, а поэтому уже скучны, но люди чаще всего не видят другого способа подчеркнуть кульминацию праздника, и поэтому все равно стреляют «цветными огнями». А вот запущенные в небо фонарики – это еще оригинально, свежо и очень красиво.

Помимо небесных фонариков у нас есть и специальные праздничные фонари для веселого расцвечивания и декорирования не только помещения, но и гостей события. Такие изделия идеальные для веселых праздников, вечеринок и дискотек.

Практичные фонари на все случаи жизни

Праздники праздниками, но основное применения фонаря заключается не в развлечении, а в том, чтобы спасать уязвимого в темноте человека от этой самой тьмы. Для этого у нас найдутся качественные

аккумуляторные фонарики на все случаи жизни.

Мы предлагаем удобные налобные фонарики, незаменимые на работе, в походе, при езде на велосипеде и ночном ремонте автомобиля на трассе, в общем, кругом, где нужен не только четко направленный свет, но и свободные руки.

Также у нас без проблем можно найти прочный универсальный led фонарик, способный стать надежным и очень ярким помощником в темноте. А еще мы предлагаем разнообразные кемпинговые фонари, специальные ручные подводные фонарики для любителей дайвинга, велосипедные фары, интерьерные аккумуляторные осветительные приборы и многое другое, а также различные аксессуары, делающие применение нашей продукции еще более удобным и универсальным.

В каждый офис и дом по фонарику

Также в нашем магазине можно выбрать usb фонарик. Подобные изделия появились сравнительно недавно, но становятся все более популярными. Компьютеры, ноутбуки и прочая подобная техника сегодня в обязательном порядке оборудуется usb-портами. Многие люди любят работать за компьютером с выключенным основным освещением, это не очень удобно, но глаза при подобном световом режиме устают заметно меньше. Компромисс – неяркий светильник, но для его установки требуется свободная розетка, которая есть не всегда. Гораздо проще и удобнее подключить небольшой светильник к usb-порту компьютера, благодаря чему получится добиться оптимального уровня освещенности рабочего места.

Помимо описанного выше у нас есть еще много полезных вещей, призванных подсветить вам дорогу в любой ситуации. Смотрите, сравнивайте, заказывайте, ведь без света все мы беспомощны и уязвимы.

fonariki.ru

Какой подствольный фонарь выбрать для охоты?

Количество принесенной добычи напрямую зависит от мастерства и полноты экипировки, и в этом аспекте подствольный фонарь для охоты считается незаменимым: правильно подобранное устройство способствует результативной прицельной стрельбе в ночных условиях. Варианты, предназначенные для гладкоствольных ружей, востребованы для охоты на птицу, мелких и крупных животных (кабанов, лосей).

Что представляет собой подствольный фонарь для охоты?

Осветительные приспособления этого класса являются функциональными дополнениями оружия во время ночной охоты. Наиболее востребованы модели 1000 люмен, их эксплуатационных характеристик достаточно для большинства задач. Профессионалы, предпочитающие собирать подствольные фонари для охоты своими руками, отмечают, что такое охотничье снаряжение имеет стандартный вес, габариты, диаметр. В частности, дюймовый фонарь быстро фиксируется на кронштейне, не загораживает лини дула. Приспособление присоединяется к стволу, помимо фонаря, минимальная комплектация включает крепление – кронштейн.

Подствольный фонарь является функциональными дополнениями оружия

Чтобы оптимизировать процесс выслеживания, стоит позаботиться о наличии дополнительных аксессуаров:

• выносной кнопки, обеспечивающей включение оборудования именно оттуда, откуда удобнее всего охотнику. Зажата кнопка – исходит луч;
• диффузоров – цветных светофильтров;
• укрепленного чехла, защищающего дорогостоящее снаряжение от механического воздействия, контакта с влагой.

Оборудование может служить источником лучей синего, красного, зеленого спектра. Светофильтры меняют в зависимости от вида добычи, на которую предстоит охотиться. Кабан, к примеру, пугается попадающего на него зеленого света, но не реагирует на красный – последний служит отличным освещением при выслеживании этого животного.

Критерии выбора

Ключевым определяющим фактором принято считать цель приобретения устройства, также нужно принимать во внимание потенциальные условия эксплуатации.

Габариты

Средние показатели диаметра не превышают 25-35 мм, это универсальный класс оборудования. Самые большие модели могут достигать в диаметре 42 мм. Чтобы сохранить сбалансированность оружия, стоит учитывать общий вес осветительного прибора и кронштейна – максимально допускается 300 г.

Защита корпуса от влаги

Этот критерий важен для охотников, предпочитающих водоемы и болотистые участки при выслеживании дикой птицы, кабанов. Водонепроницаемый корпус способен полноценно изолировать оборудование от контакта с влагой, и на нем не стоит экономить.

Специфика крепления

Еще на стадии выбора необходимо убедиться, что крепление понравившейся модели фонаря совместимо с используемым гладкоствольным ружьем. Важно, чтобы фиксация была как можно более плотной. Отлично зарекомендовало себя снаряжение, имеющее стандартный тип крепления – универсальные фиксаторы.

Характеристики кронштейнов определяются спецификой гладкоствольного и нарезного оружия. Также востребованы узкопрофильные двуствольные крепления, подогнанные под соответствующий вид ружей.

Прочность

От нее зависит эксплуатационный ресурс модели. Если во время стрельбы проявляется сильная отдача, велик риск повреждения фонаря. Чтобы свести к минимуму шансы поломки, стоит в приоритетном порядке рассматривать изделия в корпусе из авиационных сплавов на базе алюминия – они наиболее прочные. Подствольные фонари можно использовать и в ручном режиме, поэтому при покупке следует проследить, чтобы они имели нескользящую поверхность, устойчивую к царапинам, не разрушались от падения с высоты 1-1,5 м.

Параметры светового луча

В этом аспекте имеет значение дальность и яркость излучения. Производительность 1000 люмен означает, что прибор будет освещать пространство примерно на 200-350 м, что, в частности, используется во время охоты на кабана. С уменьшением мощности подаваемой энергии яркость будет идти на спад.

Время функционирования от аккумулятора

Решая, какой подствольный фонарь выбрать для охоты, профи отталкиваются от длительности работы устройства от одного заряда аккумулятора. Желательно, чтобы при максимальной яркости от 1000 люмен устройство могло функционировать более 1,5 часов. Экипировка для затяжной ночной вылазки в обязательном порядке включает в себя несколько сменных блоков питания.

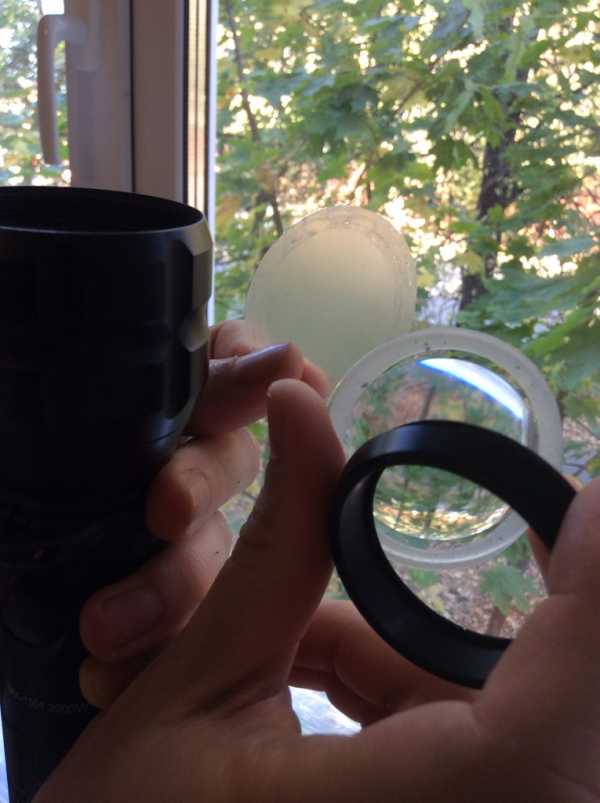

Фокусирующая линза

Качественное оборудование не должно выдавать расплывчатый световой луч, отражение должно быть ярким, четким. Эта характеристика в компетенции фокусирующей линзы, и чем она лучше, чем выше будет дальнобойность устройства.

Специфика сборки и поставки

При осмотре моделей стоит изучить качество сборки – убедиться в отсутствии зазоров в стыках, смещений, неплотной фиксации элементов. Лучшие подствольные фонари реализуются в комплекте с чехлом, предназначенным для транспортировки, инструкцией и запасными блоками питания, кронштейном.

Классификация подствольных фонарей

Принято группировать модели в 2 вида – прожекторы и устройства дальнего действия.

Первые обычно базируются на 3-х и более светодиодных лампах. Снаряжение способствует комфортному и быстрому передвижению по пересеченной местности, лесистым участкам, с его помощью легко держать в поле зрения боковые пространства. Фонари прожекторного типа имеют существенный недостаток: если использовать на максимальной мощности, они перегреваются, потребляют много энергии.

Модели дальнего действия выдают широкий световой луч, они удобны для динамичного выслеживания добычи. Освещая обширную площадь, они никоим образом не препятствуют прицельной стрельбе. В основу таких охотничьих фонарей закладывается один светодиод с глубоким рефлектором, благодаря чему вырабатывается узкий, мощный луч.

Востребованные примеры фонарей дальнего действия

Klarus XT11GT входит в категорию мощнейших устройств, используемых во время охоты. Этот тактический подствольный фонарь дополнен запатентованной системой, обеспечивающей функционирование луча без удерживания выносной кнопки. Производительность светодиода XH-P35HD достигает 2 000 люмен с дальнобойностью в пределах 350-400 м. 6 режимов работы помогают подстроиться под любые условия охоты.

В комплектацию входит аккумулятор емкостью 3100 мА/ч, порт зарядки укреплен особой резиновой заглушкой, индикация заряда сигнализирует об оставшемся времени работы. В снаряжении предусмотрен блокиратор случайной активации. Корпус выполнен из авиационного алюминия третьего класса твердости.

Подствольный фонарь Klarus XT 11 GT

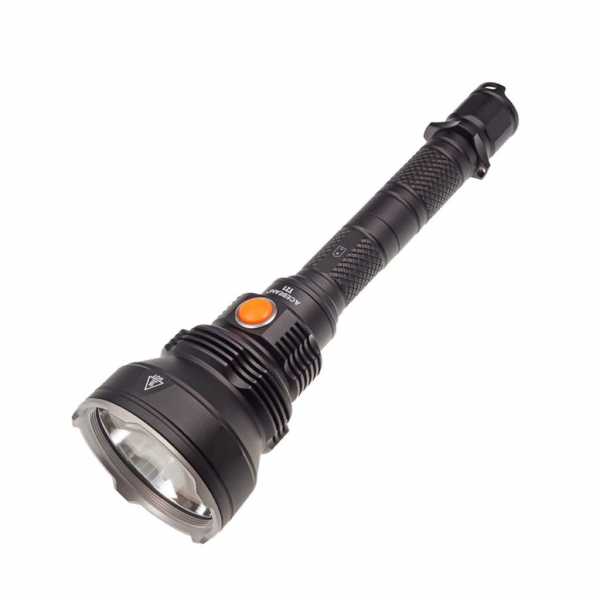

Acebeam T21 обеспечивает световой поток высокой интенсивности, модель предназначена для применения в усложненных погодных условиях, экстремальных ситуациях, она выдерживает сильную отдачу при стрельбе. Эксплуатационный ресурс светодиода 1500 люмен составляет 5 лет, линза выполнена из просветленного стекла. Причина высокой востребованности устройства –рекордная дальнобойность до 1050 м.

Устройство защищено от перегрева, обеспечивает моментальное появление луча благодаря тактической кнопке. Пользователю доступны 6 режимов работы. Корпус водонепроницаемый, выдерживает падение с высоты человеческого роста. Вес фонаря составляет 300 г.

Фонарь Acebeam T21

Fenix TK32 2016 функционирует на базе белого, красного и зеленого светодиодов. Увеличенный диаметр обеспечивает дальность действия до 422 м. Управление интенсивностью светопотока и его цветом осуществляется посредством двух торцевых кнопок. Предусмотрено 7 вариантов яркости, присутствует индикатор низкого напряжения – сигнал о необходимости замены батареи.

Устройство можно использовать с выносной кнопкой Феникс AER-03. Корпус из авиационного алюминия имеет анодированное покрытие. Важно, что при разработке водонепроницаемой модели были задействованы американские военные стандарты.

Подствольный фонарь Fenix TK 32 2016

Фонари-прожекторы

Surefire M3LT-S имеет в основе 4 светодиодные лампы с 2 регулируемыми режимами яркости. Устанавливается на оружие с помощью кронштейна, обладает укрепленным алюминиевым корпусом. Устройство весит 309 г, выдает пучок света, интенсивность которого не зависит от уровня заряда батареи. Устройство удобно для использования на пересеченной местности, эргономичное исполнение способствует быстрому отклику на изменение внешних условий. Особое покрытие корпуса предотвращает появление царапин.

Подствольный фонарь Surefire

ПОС-3 – это защищенный оптический модуль, не реагирующий на ружейную отдачу. Линза изготовлена из специального стекла, сохраняющего свою прозрачность в усложненных ветром, атмосферными осадками эксплуатационных условиях. Встроенный кронштейн позволяет устанавливать прожектор на ружья 12 калибра. Устройство может функционировать либо непрерывно, либо в тактическом режиме посредством выносной кнопки.Лампа 500 люмен выдает луч дальностью 200-350 м. Модель весит 350 г, в среднем, заряда хватает на 1 час.

Фара «Кабан» функционирует на основе кварцевого галогенного источника света, лампа генерирует поток желтого спектра, оптимальный для выслеживания в легком тумане. Модель в ударопрочном корпусе весит 400 г, сменные крепления предполагают фиксацию на гладкоствольном оружии 12, 16 калибра. Дальность действия достигает 200 м, на выходе образуется равномерный световой поток. Предусмотрен индикатор заряда.Регулировочные винты облегчают настройку лампы.

По-настоящему эффективные подствольные фонари реализуются в высоком ценовом сегменте. Бюджетные модели оборудования не обладают должным уровнем защиты от механических воздействий и контакта с влагой. Их единственная возможность применения – в качестве временного решения, необходимого для конкретизации эксплуатационных потребностей.

pohod-lifehack.ru

Жизнь охотника. Подствольный фонарь для охоты. Как выбрать и что лучше?

Большую популярность сейчас набирает подствольный фонарь для охоты, который активно охотники используют во время охоты в тёмное время суток. Есть масса примеров, когда можно услышать много различных отзывов о данном предмете в снаряжении, но не все они помогают определиться с выбором для себя.

Часто владельцы таких фонарей рекомендуют другим покупать то, что сработало у них, а это не может подойти абсолютно всем. У каждого своя модель оружия, которая требует специальных креплений. Кроме этого, есть ещё личные предпочтения к внешнему виду и функциональным возможностям.

Рынок наполнен огромным количеством подобных тактических фонарей, среди которых можно запутаться. Необходимы определённые знания, чтобы уверенно ориентироваться в данном многообразии.

Каждому подствольному фонарю для охоты присуще определённое количество признаков и характеристик, которые должны быть достойного уровня, чтобы не создавать трудностей на охоте.

Сегодня мы разберём не только конкретные модели, но и подробно рассмотрим все признаки идеального фонаря. Вы узнаете об его устройстве и разновидностях. Особое внимание будем уделять световому потоку, который является одним из самых важных характеристик.

Полученные знания помогут Вам правильно определиться с конкретной моделью. Больше никто не сможет водить Вас за нос у прилавка магазина, чтобы убедить купить бесполезный осветительный прибор для охоты.

Как правильно выбирать?

Cодержание статьи:

Первым делом обратите внимание на фонари, которые специально предназначены для конкретных моделей ружей. Например, есть несколько предложений для ИЖ-27 и МР-153. Постарайтесь поискать вариант именно для Вашего ружья.

Если не получается найти таким способом, то бросайте свой взгляд на универсальные образцы, которые могут использоваться для гладкоствольного и нарезного оружия. Затем среди этого разнообразия нужно проводить отбор по специальным критериям.

К ним относится вес, длина, диаметр, мощность света, система включения и питания, материал изготовления, цена, система крепления и комплектация. Безусловно, можно подобрать ещё несколько критериев, но они будут уже не так важны, как эти.

Признаки хорошего фонаря

• • Длина должна находиться в районе 145-150 мм. Это можно назвать самым оптимальным вариантом для любого охотничьего ружья. Всё другое лучше не крепить на ствол.
  • Диаметр рекомендуется выбирать в 1 дюйм. Такая трубка фонаря идеально вписывается под данное целевое назначение. Он не будет выглядеть слишком громоздко на стволе и не помешает при передвижениях по охотничьим угодьям.
  • Головка фонаря потребуется небольшая. Её диаметр, как правило, составляет около 42-45 мм. Больше не нужно брать, поскольку будет сложно установить на ствол.
  • По весу больше 300 г не стоит выбирать, поскольку это сильно нарушит баланс ружья.
  • Прочность должна быть на высоком уровне, чтобы при падении с высоты в 1,5-2 метра он не повредился. Отдавайте предпочтение тем моделям, которые изготовлены из авиационного алюминия. Этот материал имеет широкое применение.

• Важной характеристикой является наличие водонепроницаемости. Лучше, когда осветительный прибор способен выдержать погружение на глубину до 1,5-2 метра, но допускается и меньшее погружение. Здесь главное, чтобы сама водонепроницаемость была.
• Включение света должно осуществляться с помощью кнопки прямого включения, когда достаточно только на неё нажать и не ждать щелчка. Здесь требуется лёгкое прикосновение, чтобы мгновенно появился свет.
• Обязательно наличие выносной кнопки на проводе, когда она крепится на цевьё или другое место на ружье, где можно быстро на неё нажать.
• Регулировка режима света является плюсом для данного типа фонаря. Можно уменьшить или увеличить освещённость. Обязательно, чтобы регулировочная кнопка находилась отдельно от той, которая просто включает и выключает свет.
• Хорошо, когда в комплекте есть световые фильтры, которые можно менять при необходимости. Бытует мнение, что зверь лучше реагирует на красный или зелёный свет, чем на белое освещение.
• Отлично, когда мощность прибора будет составлять в районе 1000 люмен. Этого будет достаточно, чтобы увидеть цель на расстоянии около 250-300 метров. Некоторые охотники предпочитают меньшую мощность, поскольку дальше 100 метров не стреляют.
• Энергию потреблять фонарь может от аккумулятора или батареек. Большинство склоняется именно к аккумулятору. В идеале, когда можно пользоваться одним и другим вариантом.
• Цена всегда является существенным аргументом, поэтому для хорошего тактического фонаря она не будет меньше 100 долларов.
• Светодиодная лампа является единственным допустимым вариантом. Никаких ксеноновых или галогеновых ламп. Обращайте на это пристальное внимание.

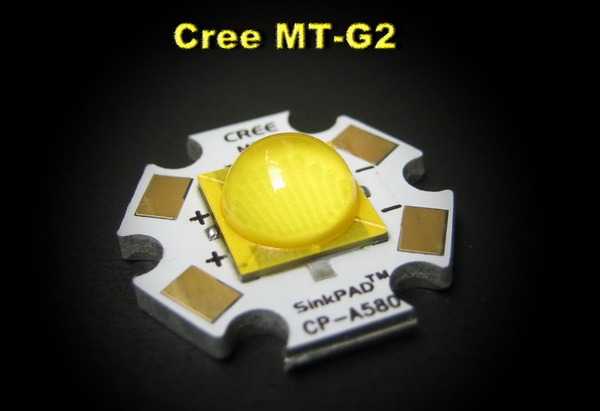

Виды светодиодов в фонаре

1. Первый вид имеет название CREE XP-G2 R5, который позволяет дать белый свет с холодком. Есть ещё CREE XP-G2 R4. Этот позволяет светить жёлтым и тёплым светом.
2. Второй вид CREE XM-L2 U2 и CREE XM-L2 T6 по аналогии с первым даёт такой же свет.

Если Вы планируете использовать прибор на нарезном оружии, то лучше выбирать светодиод CREE XP-G2, а вот для гладкоствольного ружья рекомендуется CREE XM-L2.

Холодный свет будет ярче, чем тёплый, поэтому для освещения дальних объектов он больше подходит. Что касается тёплого света, то он прекрасно пробивает туман.

Виды крепления

Существует несколько вариантов крепления на ствол охотничьего ружья. У каждого из них своя специфика, поэтому для одного оружия это может подойти, а для другого совсем не вариант.

1. Крепление восьмёркой. Этот вид может быть успешно использован не только для гладкоствольного оружия, но и на нарезном стволе. Если поставить на ружьё с горизонтальными стволами, то фонарь окажется сбоку.
2. Крепление на планку Вивера. Здесь уже дует ветер из военной области, поскольку именно там часто используют данный способ крепления на оружие, но для охоты его тоже используют.
3. Крепление на оптический прицел. Как правило, такой варианты больше подходит для нарезного оружия, из которого планируется стрелять на дальние дистанции.

Конкретные модели

Есть много различных моделей не только отечественного производства, но и импортных вариантов, которые имеют блестящее качество и достойную цену.

Барс ФС-5 GREEN

Этот образец относится к отечественному производству, но обладает хорошим качеством. В нём используется светодиодная лампа. Свет исходит зелёного цвета, что уже на охоте не требует носить с собой дополнительные светофильтры.

В конструкции есть регулятор яркости, что уже большой плюс. В комплект входит выносная кнопка и крепление к стволу. В ряд с этим фонарём можно поставить ещё другие, которые носят название «Кабан».

UltraFire WF-501B

Данную модель нельзя назвать дорогим образцом, но его характеристики позволяют успешно проводить охоту в ночное время на дистанции до 100 метров.

В качестве источника питания выступает аккумулятор, которого хватает до трёх часов. Неплохая прочность и водонепроницаемость, небольшие размеры, выносная кнопка и удобное крепление делают его привлекательным для покупателя.

Он хорошо подходит для ИЖ-27, МР-153 и МЦ-22. Если Вам нужен бюджетный вариант с хорошим качеством, то это тот самый фонарь.

Для ознакомления с более широким рядом тактических фонарей можно обратиться к известным брендам Nitеcore и Armytek, которые занимаются производством таких аксессуаров для охоты.

Вывод

Не так много охотников занимаются охотой в тёмное время суток, но их количество стало расти с появлением подствольных фонарей для охоты, которые облегчают работу по добыче зверя.

Выбрать подходящий фонарь для конкретного ружья не так просто, но это можно сделать быстро, если знать основные признаки, которыми должна обладать хорошая модель фонаря.

Как правило, он должен быть прочным, водонепроницаемым, долго держать зарядку, иметь выносную кнопку, удобное крепление, небольшой вес и диаметр в пределах одного дюйма, а также обладать мощностью света около 1000 люмен.

www.dyplet.com

Как выбрать фонарик: практическое руководство

Непосвящённому человеку может показаться, что в выборе фонарика нет ничего сложного. Действительно, что там выбирать? Лампочка, батарейка и корпус.

Однако на самом деле всё не так просто. Вместо лампочек давно используются современные светодиоды, от разнообразия батареек и аккумуляторов может закружиться голова, а технологии и материалы, применяемые в современных фонариках, прямиком перекочевали из космической области. Поэтому при выборе подходящего именно для вас устройства нужно учитывать множество различных факторов и характеристик.

Цель покупки

Прежде всего необходимо определиться, какие функции должен выполнять фонарик. Возможно, вам нужно просто подсветить себе в тёмном подъезде. Тогда модель должна быть предельно компактной и экономичной.

Совсем другое дело, если вы собираетесь на природу или на вечернюю поездку на велосипеде. В первом случае лучше всего подходит налобная модель, которая оставляет руки свободными. Велосипедистам же следует обратить внимание на наличие мощного луча, аварийной мигалки и возможности крепления на руль.

Каждый фонарь рассчитан на применение в конкретных ситуациях, поэтому перед покупкой необходимо подумать об этом. Например, популярный фонарь Convoy C8 имеет не слишком компактный размер, поэтому вряд ли подойдёт для ежедневного ношения.

Зато данная модель обладает прочным алюминиевым корпусом с влагозащитой. Фонарик отличается мощным узконаправленным лучом, который может светить на расстояние до 200 метров. Поэтому Convoy C8 идеально подойдёт для использования на природе, даче или в любых ситуациях, когда вам необходимо осветить сильно удалённые объекты.

В фонаре есть несколько режимов яркости. Кроме того, существует режим подачи сигнала SOS, который может пригодиться в экстремальной ситуации.

Купить

Основные параметры

После определения цели следует перейти к внимательному анализу технических характеристик. Их, кстати, не так мало. Для понимания некоторых из них придётся освежить знания школьного курса физики.

Вот краткий перечень характеристик:

• Яркость определяет количество исходящего света.
• Интенсивность светового потока показывает, насколько эффективно используется яркость. Она характеризует качество оптической системы: светодиода, отражателя, системы фокусировки, электронной схемы управления.
• Дальнобойность измеряется в метрах и фиксирует расстояние, на котором сохраняется освещённость на уровне 0,25 люкс.
• Время работы определяется как временной промежуток, в течение которого яркость падает от максимальной до 10%-й величины.
• Защита от внешних условий определяется по международному стандарту IEC 60529 и обозначается буквенно-цифровым кодом. Подробнее о степенях защиты можно узнать в этой статье.

На что обратить внимание в первую очередь?

Прежде всего нас должна заинтересовать яркость устройства, от которой зависят другие параметры. Однако следует учитывать, что разные производители могут использовать разные способы определения светового потока для своих фонарей. Одни измеряют световой поток, выходящий непосредственно из лампы или диода, без учёта потерь в оптике, что позволяет получать несколько завышенные значения.

Другие производители указывают световой поток на выходе из фонаря с учётом потерь на рефлекторе, стекле или линзе. Такой способ измерения объективнее, но цифры на выходе получаются меньше, чем в первом случае.

Чтобы навести порядок, в 2009 году был принят специальный стандарт ANSI/NEMA FL-1, позволяющий более достоверно сравнивать параметры устройств. Большинство популярных производителей светодиодных фонарей использует теперь именно его.

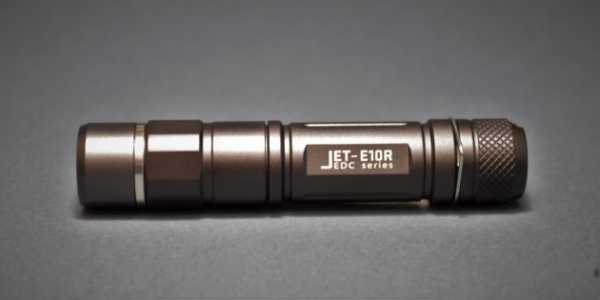

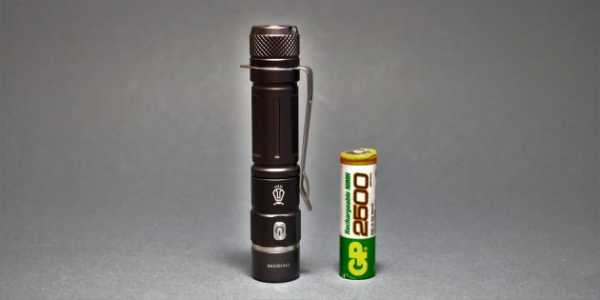

Хороший пример — фонарь JETBeam E10R. Он обладает миниатюрными размерами, что позволяет свободно носить его в кармане, барсетке или даже дамской сумочке. При этом яркость луча составляет 650 люменов, чего более чем достаточно в городских условиях.

Наличие в JETBeam E10R пяти режимов значительно расширяет сферу его применения. Так, минимальный уровень позволяет просто осветить несколько метров перед собой. Зато в режиме максимальной яркости луч бьёт по глазам так, что его можно использовать для защиты от нападения.

Анодированный корпус фонаря надёжно защищён от попадания воды и может пережить падение с высоты до одного метра. Наличие встроенной microUSB-зарядки для аккумулятора типоразмера AA позволяет не беспокоиться о покупке батареек.

Купить

Питание

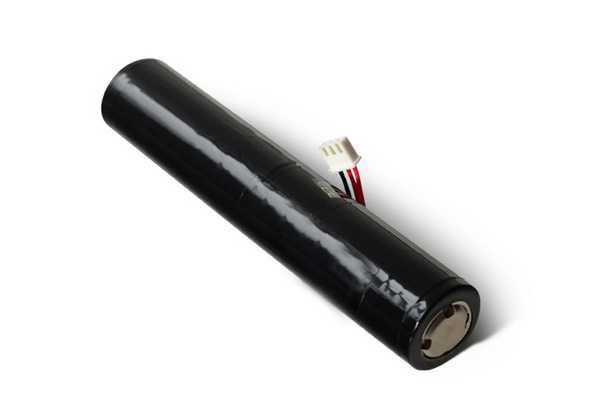

В современных фонарях в качестве источника энергии могут применяться разные батареи и аккумуляторы. От типа питания зависят яркость луча, время работы и конечная стоимость устройства, поэтому к данному вопросу следует отнестись со всей серьёзностью.

Если фонарик будет нужен от случая к случаю, то можно использовать обычные батарейки типа AA или AAA. Они недорого стоят и продаются в любой торговой точке.

Цена аккумуляторов значительно выше, к тому же придётся позаботиться о специальном зарядном устройстве. Однако эти вложения быстро окупятся в том случае, если вы пользуетесь фонарём регулярно.

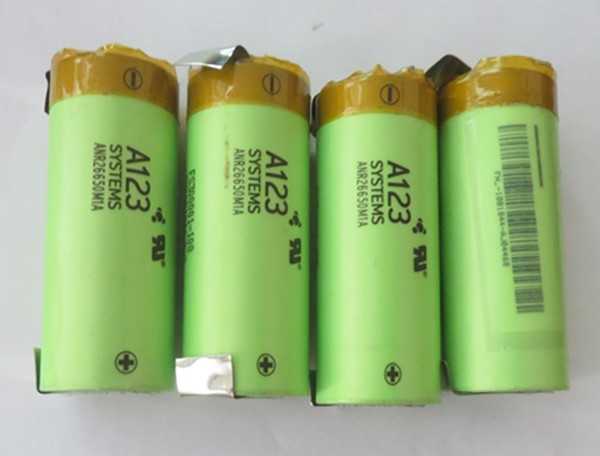

В хороших светодиодных фонарях чаще всего используются аккумуляторы типоразмера 18650. Они стали популярны благодаря надёжности, безопасности и длительному сроку службы. Такие элементы обеспечивают высокую плотность энергии, отлично справляются с большими разрядными токами и могут работать в широком температурном диапазоне.

Типичный образец фонарика с подобным аккумулятором — EagleEye X2R. Он обладает среднего размера прочным алюминиевым корпусом с ромбовидной насечкой, благодаря которой надёжно лежит в ладони. Устройство имеет защиту от пыли и воды IP65.

EagleEye X2R светит сфокусированным лучом нейтрально белого света на расстояние до 100 метров. Есть три режима яркости, переключение между которыми происходит с помощью кнопки, расположенной на торце.

Для питания фонаря используется один аккумулятор типоразмера 18650. Главная особенность EagleEye X2R — наличие встроенного зарядного устройства. На корпусе есть закрытый плотной заглушкой microUSB-разъём, а рядом — цветной индикатор зарядки. Обладатели данного фонаря могут сэкономить на отдельном зарядном устройстве и подзаряжать аккумулятор прямо в фонаре.

Купить

lifehacker.ru

виды, фото. Как выбрать лучший оружейный фонарь

Качество экипировки часто играет важную роль во время охоты. Отправляясь за добычей, многие охотники стремятся взять с собой все необходимое. Если речь идет о ночной охоте – не лишним является и источник света, позволяющий вести прицельную стрельбу. В данном случае самый лучший вариант – приобрести подствольный фонарь специально на гладкоствольное ружье.

Что представляет собой подствольный фонарь для охоты?

В первую очередь, необходимо отметить, что речь идет именно об осветительных приспособлениях, то есть охотничьих фонарях, а не лазерных прицелах. Основное предназначение фонаря – совместное использование с оружием при ночной охоте. Световое оборудование может использоваться в охоте как на крупных животных, таких как кабан, барс, лось, так и на мелких.

Сегодня на рынке представлены самые разнообразные варианты, например, популярны модели Барс и Кабан. Большой популярностью пользуются приборы в 100 люмен, так как они обеспечивают оптимальный для охотника уровень освещения. Также многие охотники отдают предпочтение фонарикам, специально сконструированным под ту или иную модель оружия. К примеру, выпускаются фонари с креплениями и кронштейнами под МР 153 или ИЖ 27 и т.п.

Большинство фонариков для охоты не отличается друг от друга, ведь они выполнены по общим стандартам. Речь идет о размерах, диаметре корпуса, весе. Оптимальным диаметром фонаря на ружье считается 1 дюйм. Это позволяет без каких-либо трудностей производить установку на кронштейн. Такой прибор не должен иметь в диаметре в районе светового источника, то есть головы, более 4.2 см. Связано это с тем, что в противном случае, независимо от типа крепления кронштейна, фонарь будет находиться на линии дула, в результате чего первый выстрел из гладкоствольного или любого другого оружия попросту отстрелит его.

Стоит отметить, что важной отличительной особенностью подствольных фонарей является то, что в них используются световые лучи зеленого, синего, или красного цвета. Данный эффект достигается использованием разнообразных светофильтров, и необходимо для охоты в разных условиях и на разных животных. С различными светофильтрами выпускают модели фонарей Барс, Кабан и другие, которые специально предназначены для охоты на определенных зверей. Например, считается, что зрение кабана не различает красный цвет. В виду этого, охотясь на кабана, часто применяется подствольный фонарь красного цвета.

Виды подствольных фонарей

В целом, оружейные фонари (в том числе и такие популярные модели как Барс, Кабан, а также фонарики на ИЖ 27 или МР 153) условно делят на две группы:

Фонари дальнего действия

Имеют широкий круг освещения и используются во время выслеживания добычи, при перемещении охотника. Основная цель такого охотничьего приспособления – освещение как можно большой площади. При стрельбе подобные прожекторы не оказывают существенного влияния. Такие фонарики для охоты на МР 153 или на ИЖ 27 работают за счет одного светодиода. Особенностью конструкции является глубокий рефлектор, благодаря чему световой луч будет ярким и узким.

Фонари-прожекторы

В таких моделях, как правило, используется несколько светодиодных ламп (от 3 шт.). Аппарат позволяет не только с комфортом передвигаться в лесной местности, но и просматривать пространство по сторонам. Недостатком таких фонарей является то, что в режиме максимальной мощности они потребляют достаточно большое количество энергии, а кроме этого, могут перегреваться.

Разновидность охотничьего фонаря на ружье является достаточно важной характеристикой. При охоте на кабана или других крупных животных необходимо выбирать подствольный фонарь, который будет отличаться максимальной дальностью освещения. Многие опытные охотники также предпочитают подбирать осветительный прибор с кронштейном под конкретное оружие, к примеру, под ИЖ 27 или МР 153. Большое значение при выборе имеет и сила светового луча подобных фонарей, так, специалисты рекомендуют отдавать предпочтение приборам в 1000 люмен, так как они оптимальны для охоты в различных погодных условиях.

Преимущества и недостатки подствольных фонарей отечественных производителей

На отечественном рынке представлен достаточно широкий ассортимент продукции от различных производителей. Ввиду этого, каждый охотник имеет возможность приобрести подходящий подствольный фонарь, который будет в точности соответствовать его запросам и потребностям.

ЭСТ

Отечественный бренд, который выпускает подствольные фонари достаточно высокого качества. В основу конструкции таких фонарей входит ксеноновая лампа, а также ряд рефлекторов, благодаря чему световой луч таких фонариков для охоты ночью достаточно яркий. Кроме этого, продукция данного производителя зарекомендовала себя хорошим качеством сборки, прочностью креплений и кронштейнов.

Подствольные фонари Барс

В настоящий момент продукция фирмы Барс считается лучшей на отечественном рынке. В фонарях Барс используются самые современные технологические решения. Например, известная модель Барс ФС-5 GREEN оснащена светодиодными излучателями зеленого цвета, что позволяет исключить необходимость в применении дополнительного съемного светофильтра. Фонари Барс оснащены регуляторами мощности, благодаря чему можно выбирать оптимальный уровень яркости. В некоторых моделях также используются ксеноновые лампы. Они отличаются большей мощностью, однако светодиодные осветительные приспособления характеризуется более длительной работой без подзарядки. Параллельно с моделями Барс популярностью пользуются фонари Кабан с красными светофильтрами, оптимальные для охоты на другие виды животных.

Помимо этого, в специализированных магазинах представлены оружейные фонари от иностранных производителей, которые также заслуживают внимания владельцев гладкоствольного оружия. Стоит обратить внимание, что владельцы оружия марок ИЖ 27 или МР 153 зачастую приобретают фонарики, специально предназначенные для данных моделей, так как они оптимально работают в комплекте.

Выбор подствольного фонаря для охоты

Выбрать подствольный фонарь на МР 153 или для ИЖ 27 в целом не трудно. Для этого следует помнить несколько важных правил, а также учитывать некоторые факторы. В первую очередь необходимо задуматься о том, с какой целью приобретается такое охотничье приспособление, а также в каких условиях оно будет использоваться. Исходя из этого, можно выяснить оптимальные характеристики будущего фонарика для охоты.

Габариты

Вес и размеры подствольного фонарика для ИЖ 27 или МР 153 является важным показателем, который обязательно нужно учитывать при выборе. Максимальный диаметр – до 42 мм. Самый лучший, оптимальный, диаметр варьируется в пределах 25-35 мм. Желательно, чтобы вес фонаря вместе с кронштейном не превышал 300 г, для того чтобы не нарушать баланс оружия.

Особенности крепления

Подствольный фонарь должен максимально надежно фиксироваться на кронштейн. Так как существуют фонари для охоты, которые отличаются от стандартов ИЖ 27 или МР 153, при выборе следует определять совместимость крепления со своим гладкоствольным оружием. Рекомендуется приобретать оружейные фонари со стандартными креплениями, если кронштейн позволяет их надежную фиксацию.

Дальность и яркость светового луча

При охоте на кабана рекомендуется приобретать фонарики для охоты не менее 1000 люмен. При показателе силы светового луча в 1000 единиц дальность свечения прибора составит не менее 200 метров. При необходимости можно выбрать оружейные фонари с другим показателем люмен, менее 1000, в зависимости от потребностей. Следует помнить, что в описании подствольных фонарей количество люмен определяется исходя из показателя, полученного при подаче максимальной для фонаря мощности энергии. Если она будет уменьшаться, то число люмен также будет идти на спад. Например, при подаче тока в 3000 мА, яркость будет составлять 1000 люмен. Однако если снизить мощность тока до 2000 – показатель составит уже не 1000 люмен, а всего около 700 люмен. Аналогично можно прикинуть яркость в люменах (насколько меньше оптимального показателя в 1000 единиц она будет) при работе фонаря на минимальной мощности (600-800 мА).

Фокусирующая линза

Световой луч не должен быть расплывчатым, а давать четкие и яркие очертания на отражающейся поверхности. За это отвечает фокусирующая линза. Качество данного элемента напрямую влияет на дальнобойность фонарика для охоты, и это крайне важно учитывать при покупке.

Водонепроницаемость корпуса

Важный показатель для тех, кто охотится в болотистой местности или на водоемах на дикую птицу. Приобретать водонепроницаемые фонарики для охоты рекомендуется даже при охоте в лесу на кабана, так как условия, в которых идет выслеживание добычи, могут быть далеки от идеальных. Ввиду этого требуется защита охотничьего фонаря от попадания воды, и это как раз можно обеспечить с помощью водонепроницаемого корпуса.

Прочность

Данный показатель является не менее важным, чем предыдущий, и определяет срок эксплуатации подствольного фонаря. Следует учитывать тот факт, что при стрельбе, особенно если имеет место сильная отдача, существует вероятность того, что фонарь может быть поврежден. Именно это обуславливает необходимость в корпусе, изготовленном из максимально прочного материала. В идеале это должны быть алюминиевые авиационные сплавы.

Длительность работы аккумуляторов

Охота в ночное время не должна сопровождаться постоянной заменой аккумулятора на подствольном фонаре. Поэтому следует выбирать модели, которые могут эффективно проработать при одном заряде аккумулятора не менее 1,5 часов (при максимальной мощности и яркости не менее 1000 люмен. Во время ночной охоты обязательно нужно иметь при себе запасные аккумуляторы.

Качество

Фонарики для охоты ночью должны характеризоваться высоким качеством сборки, так как это во многом влияет как на его работу, так и на долговечность.

Комплектация

Желательно чтобы в комплекте были запасные аккумуляторы, инструкция по установке и эксплуатации, а также чехол для транспортировки. При необходимости, можно сделать чехол для фонаря своими руками, однако лучше всего, чтобы он входил в комплект.

В целом, при выборе фонаря необходимо учитывать немало тонкостей, однако если подходить к данному вопросу грамотно и ответственно, выбор подствольного фонаря не вызовет никаких трудностей.

Несколько слов о кронштейнах

Кронштейны для крепления фонариков для охоты и других вспомогательных приспособлений отличаются определенными характеристиками, в зависимости от типа используемого оружия (гладкоствольное или нарезное).

Выделяют такие виды кронштейнов:

• Универсальные. Подобные кронштейны используются практически на всех видах охотничьего оружия, в частности ружьях МР 153, и других моделей оружия из поколения МР или же на оружии марки ИЖ 27.
• Двуствольные. Крепление, предназначенное для двуствольных охотничьих ружей, в котором учитываются особенности такого вида оружия.
• Планка Пикатини. Такие кронштейны также используются на многих разновидностях оружия, однако, как правило, идет речь об образцах, которые не применяют на охоте.

При выборе и покупке подствольного фонаря для охоты непременно нужно учитывать используемый для фиксации кронштейн и его совместимость с оружием марки МР 153, ИЖ 27 или другими моделями, которые вы берете с собой на охоту.

В целом, выбор фонарика для охоты – достаточно важный вопрос, с которым сталкиваются многие охотники. Выбрав качественный вариант для винтовки ИЖ или оружия другого производителя можно быть уверенным в том, что ночная охота будет успешной.

ohota.guru

выбираем и облегчаем писк добычи

Экипировка имеет не меньшее значение для охотника, чем оружие и умения. Никто не хочет идти на охоту с огромным и тяжелым рюкзаком за спиной, поэтому берется только самое нужное. Нередко в этот список не попадает подствольный фонарь, а ведь он может стать хорошем помощником в ночное время, облегчая стрельбу и прицеливание, поиск добычи. Сегодня мы поговорим о данном аксессуаре для гладкоствольного оружия, обсудим положительным и отрицательные стороны и есть ил в нем смысл.

Что такое подствольный фонарь

Сразу нужно определиться, что он не имеет практически ничего общего с лазерным прицелом – это совершенно другая вещь, а точнее, экипировка. Его основная задача – облегчать ночную охоту, когда освещение недостаточное, либо вовсе отсутствует. Опытные охотники нашли его очень полезным при выслеживании и отстреле крупных и мелких зверей, таких как:

• кабан;
• барс;
• лось;
• заяц.

В реалиях современного рынка очень легко запутаться – в магазинах предлагается огромное количество моделей, которые выглядят по-разному и стоимость может разница до 5 раз. Особой популярностью пользуются российские производители – Кабан и Барс. Они могут обеспечить достаточный уровень освещение, 1000 люмен, для самых темных безлунных ночей. Среди ассортимента, есть модели, специально созданные для определенного оружия, например для МР 153, ИЖ 27 и так далее.

Существуют определенные стандарты изготовления, поэтому в фонарях на ружье для ночной охоты имеются лишь небольшие различия во внешности. Согласно отзывам охотников – хороший диаметр составляет 1 дюйм или около 25 мм. Такой размер обеспечивает легкость установки и крепления к кронштейну, а также отсутствие помех во время транспортировки и ношения. Обратите внимание, что некоторые производители предлагают модели с диаметром «головы», места, откуда идет свечение, больше 42 мм. Их получится установить на ружье, однако дуло будет перекрыто и пуля вылетит прямо в фонарик.

Подствольный фонарь для гладкоствольного оружия светит не привычным белым цветом, а красным, синим или зеленым. В большинстве случаев, предусмотрена возможность изменения с помощью специальных световых фильтров. Это поможет выбрать наиболее оптимальный свет при различных условиях. Кроме того, использование разных цветов необходимо при охоте на определенных животных, например – кабана, который просто не увидит красный цвет фонарика.

Типы подствольных фонарей

Их можно разделить на 2 категории:

1. Дальнего действия. Обеспечивают большую область освещения, в основном применяются для поиска зверей. Удобству переноса способствует небольшой вес и компактный размер, что также не дает нарушиться балансу ружья. Его задача проста – осветить большую территорию, чтобы ускорить обнаружение животного. Здесь используется 1 светодиод, окаймленным качественным рефлектором, чтобы придает лучу большую яркость.
2. Прожектор. В этом случае применяются 3 и более светодиодов, что обеспечивает высокий уровень освещения. Покрываемая площадь больше предыдущего варианта, за счет разнонаправленных ламп. К минусам можно отнести стоимость, быструю разрядку аккумуляторов и высокий нагрев устройства.

Как выбрать подствольный фонарь для охоты

Чтобы оборудование радовало на всем протяжении использование, необходимо с умом подойти к его покупке. Давайте рассмотрим ключевые характеристики и их оптимальные значения.

Размер

В первую очередь это касается диаметра, который не должен превышать 42 мм. Считается, что для большинства ситуаций и видов оружия будет вполне достаточно фонаря на ружье, с диаметром 25-35 мм. Вес влияет на балансировку и удобство движения оружием и не желательно, чтобы он превышал 350 грамм, так как в противном случае охотнику придется подстраиваться.

Крепление

Не стоит говорить, что на охоте вы не всегда будете находиться в комфортных условиях. При перебежках, падениях, резких движениях и тому подобном, необходимо, что подствольный фонарь для охоты надежно удерживался в креплении. Нужно учитывать имеющееся оружие и подбирать устройство именно под него. Можно непосредственно перед покупкой «примерить» их между собой, чтобы определить – подходит или нет.

Световой луч

Сила, с которой фонарик может светить, напрямую влияет на дальность видимости. Например, рекомендуемая мощность в 1000 люмен, обеспечит комфортное видение предметов на расстоянии в 200 метров. Обратите внимание, что в технических характеристиках указывается значение при полном заряде аккумулятора и в режиме максимальной мощности. Это значит, что в зависимости от имеющегося заряда, сила светового луча будет пропорционально уменьшаться.

Линза

От нее зависит фокусировка светового луча. Нельзя, чтобы он был расплывчатым, так как предметы в освещаемой области будут видимы слабо и не так четко. Кроме того, фокусирующая линза фонарика на оружие влияет на дальность, на которую он «бьет».

Защита от пыли и влаги

Опять же необходимо помнить, что на охоте нередко можно столкнуться с повышенной влажностью, пылью и грязью. Устройство должно обладать хорошей степенью защиты, чтобы при попадании воды, оно продолжало исправно функционировать.

Защита от механических повреждений

Не всегда получается бережно относиться к своему оружию в диких условиях во время охоты. Случайные удары не должны повредить ружье и прикрепленный к нему аксессуар. Подствольный фонарь для оружия должен быть выполнен в прочном корпусе, например из алюминия, применяемого в авиации. Можно также найти модели из высокопрочного пластика.

Время работы от одного заряда

В фонарях для охоты могут использовать перезаряжаемые аккумуляторы, либо пальчиковые батарейки. Первый вариант предпочтительнее, так как не придется часто тратиться на новые батарейки. Необходимо отыскать в спецификации заявленное время функционирования от одного заряда – оно должно превышать 2 часа, иначе придется носить с собой 3-4 дополнительных комплектов.

Комплект поставки

Не все производители прикладывают к своим устройствам что-то дополнительное. Хорошо, если в комплекте будут дополнительные аккумуляторы. Также не лишним будет защитный чехол, который обезопасит фонарь для ружья от повреждений во время транспортировки.

Типы кронштейнов

Мы уже писали, что крепление должно быть максимально прочным и надежным, без каких-либо люфтов. В настоящее время в охотничьих магазинах представлено несколько вариантов кронштейнов:

1. Универсальные, которые подойдут к большей части ружей, как гладкоствольных, так и нарезных.
2. Двуствольные – подходят только для оружия с парой стволов.
3. Планка Пикатини – редко встречается в охотничьем оружии.

Хорошие российские подствольные фонари для охоты

UltraFire WF-501B

Представитель недорого сегмента, не только среди моделей производителя ИЖ, но и всех, имеющихся на рынке. Здесь используется американский модуль светодиодов Cree XM-L, что обеспечивает поток света на уровне 500 Люмен при дальности в 100 метров. Отсутствует возможность переключения режимов, что для некоторых охотников покажется большим минусом. Работа от одного заряда аккумулятора составляет около 3 часов, чего вполне достаточно для ночной охоте, а также можно докупить дополнительный. В качестве источника питания выбран 4.2 Вольтовая, 1.4 Амперная аккумуляторная батарея.

Производитель предусмотрел возможность использования 2 рефлекторов – гладкого для увеличения фокусировки и дальности и ребристый для расширения области охвата луча. Корпус выполнен из высокопрочного пластика и полностью герметичен, что гарантирует защиту от попадания внутрь влаги и пыли. Можно выбрать из нескольких цветов. В комплекте имеется защитный чехол с креплением на ремне, что однозначно относится к плюсам. Подходит для большинства моделей, включая:

• ИЖ;
• МЦ;
• МР;
• ТОЗ;
• СВД;
• САЙГА;
• Тигр.

ФО-2L

Если вы являетесь обладателем российской винтовки МР-153 или ее старшего брата МР-155, то можете присмотреть к данному варианту. При демократичной стоимости он обладает хорошими технически характеристиками, сравнимыми с зарубежными, более дорогими подствольными фонарями для охоты. Само устройство легкое, однако, конструкция очень прочная и защищена от механических повреждений.

Оптика оборудована регулировкой, что позволяет выбирать режим свечения из нескольких режимов. От одного заряда проработает порядка 3 часов, что является оптимальным значением. В продаже можно встретить аккумуляторы повышенной емкости, которые обеспечат еще большую продолжительность. Крепление оборудовано амортизаторным элементом, который защищает оборудование и ружье от перегрузок во время остановки.

Производитель предусмотрел крышку, которая надевается на переднюю часть, и защищает от пыли и ударов. Также есть чехол, что не может не радовать экономного охотника. Переносная кнопка может быть установлена в любом месте оружия. С ее помощью можно изменять режим и не придется тянуться к самому фонарю.

Зенит 2М

Эта модель заслужила свою популярность за счет сочетания небольшой стоимости и неплохих характеристиках. Отдельного внимания заслуживают 3 режима функционирования, которые переключаются при помощи одной кнопки:

1. Зажимая кнопку, вы перейдете в режим максимального света со 120 лк. Подствольный фонарь будет светить, пока она зажата.
2. Троекратное нажатие включит постоянный максимальный режим в 120 лк.
3. Троекратное нажатие с последующим удержанием переведет устройство в эконом режим, со свечением 40 лк.

Аккумулятор обеспечивает максимальную мощность на протяжении 3 часов, а если включить экономию, то увеличивает до 6 часов. Здесь используется источник питания CR123, поэтому проблем с поиском дополнительных не возникнет. Крепление позволяет установить его в большинстве охотничьих ружей – размер 25.4 мм, 30 мм, 32 мм.

Выбирая себе подствольный фонарь для охоты, предварительно определитесь – с каким оружием вы будете его использовать. Исходя из этого, стоит рассматривать остальные характеристики и непосредственно покупать. Желаем вам удачной охоты, и чтобы добыча сама бежала к вам в руки. А мы и дальше будем рассматривать различную экипировку для охотников, поэтому следите за обновлениями.

vizhivanie.com

Фонарь retlight своими руками

В этой статье хочу поговорить о том как собрать фонарь своими руками. Новая версия на радиоуправлении описана тут:

Данный фонарь будет незаменимым помощником как фотографам так и видеографам. В нем присутствуют очень удобные плюшки, такие как фокусировка светового пятна и регулировка мощности светового потока. И это все при постоянной температуре света, которую производитель предлагает на выбор от 2700К до 6000К.

Изготовлением собственных фонарей и ремонтом фонарей Retlight занимается Игорь Бурба Жми сюда

Сейчас мы подробно рассмотрим прибор на 1700Лм. Из чего он состоит, и как его собрать в домашних условиях при минимальных знаниях электротехники и ограниченном размере денежных средств.

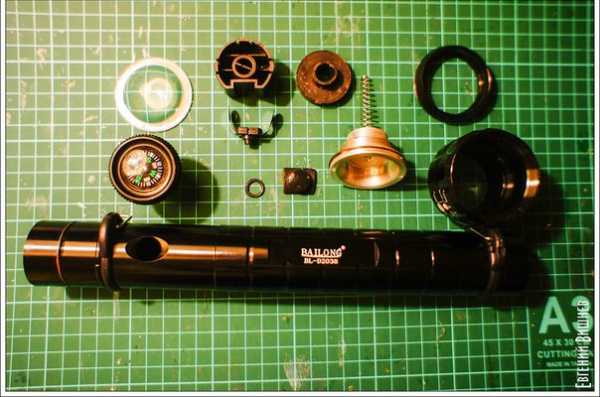

Самое основное, конечно, корпус — он не является чем-то уникальным. Этот корпус от китайского фонаря FA 8070 вполне добротного и уже с фокусированной линзой. Внутри у оригинала стоит всякий хлам, который можно сразу выбросить.

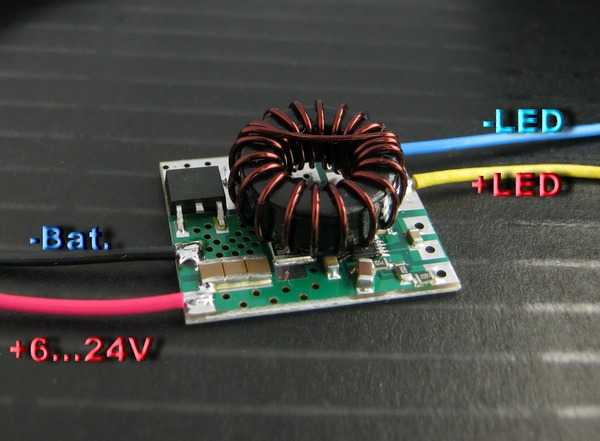

Нам понадобится плата управления светодиодом также именуемая драйвер. Эта плата обеспечивает светодиод постоянным током от 300МА до 2800МА, то есть диод потребляет на максимальной мощности 2.8А.



Сам светодиод — это сверхъяркий MT-G2 star SinkPAD, отлично зарекомендовавший себя как источник света. Производитель предлагает на выбор различные температуры светоизлучения от 2700К до 6000К.



Регулятор мощности или, как его называют, димер. Это обычное переменное сопротивление на 250КоМ.



Аккумуляторная сборка, состоящая из элементов А123Systems 2300-2500Ма и зарядное устройство к нему



Первый этап начинаем закупаться

Корпус тут: http://fonaritut.ru/?mode=product&product_id=640248201 От сюда пока не заказывать, начали поставлять короткие корпуса. Ведется поиск донора

Драйвер тут: http://beriled.biz/product_383.html#.VUfnGjc1GK3

Квадратная версия драйвера: http://beriled.biz/product_383.html#.VmtCIUqLRmM

Кому не нравится квадрат, можете взять круглую версию драйвера. http://beriled.biz/product_536.html#.VmtDeUqLRmM

Светодиод тут: http://beriled.biz/index.php?productID=400#.VUfmxDc1GK0

Диммер тут: http://beriled.biz/product_89.html#.VmtJWEqLRmM

Еще вам понадобится обычный диод 1N5408, он служит для защиты от переплюсовки

термоусадка для изготовления аккумуляторных батарей

И такой штекер чтобы заряжать батарею

Димер в любом магазине электроники — переменное сопротивление на 500КоМ я брал в “Чип и Дип”

Аккумуляторы здесь: http://www.zbat.ru/product/3211/

Зарядное устройство для них: ROBITON HobbyCharger01 http://zbat.ru/zarjadnye-ustrojstva/dlja-li-ion-akkumuljatorov/3204/

Первым делом, я просверлил дополнительное отверстие на корпусе фонаря для диммера.

Затем, припаял провода от диода и диммера к драйверу. Напаял по 10 см, чтобы не возникло проблем с установкой.

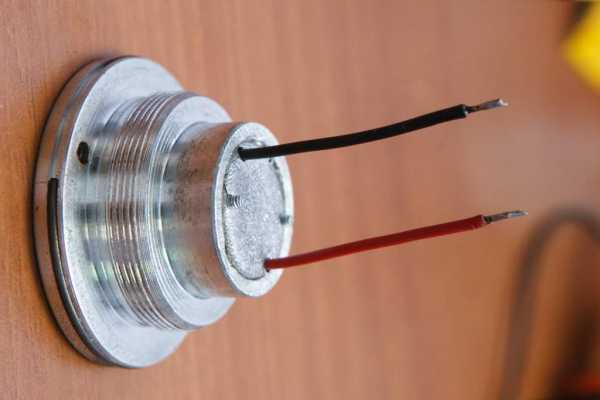

Диммер можно напаять сразу, светодиод паяем после того, как просунули провода через посадочное кольцо. Затем, когда мы припаяли диод, можно сажать на посадочное кольцо, предварительно смазав место соприкосновения подложки диода с кольцом, термопастой. Используем всем известную КПТ-8 либо любую другую для процессора. После этого припаиваем диод к кнопке и можем собирать. Как собрать батареи, думаю разберетесь.

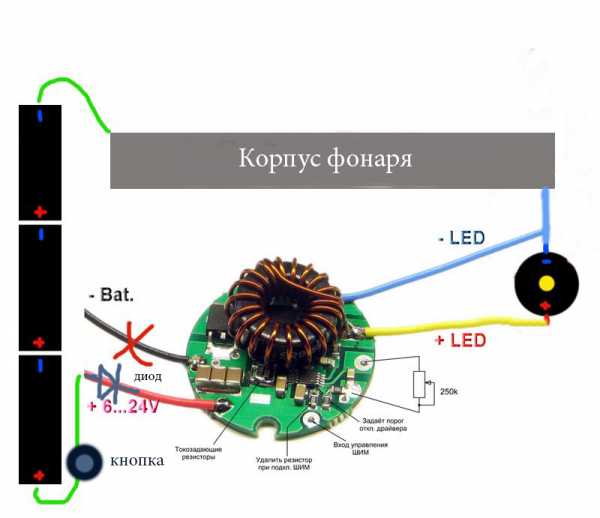

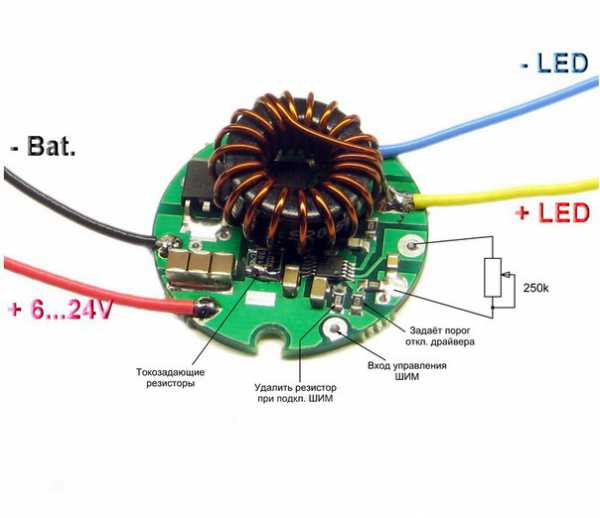

Схема соединения с круглой версией драйвера:

Схема соединения батарей:

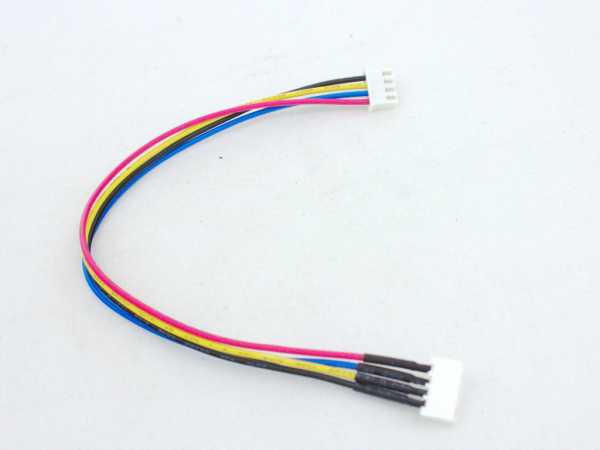

Разъем для зарядки jst-xh 3s:

Между диодом и линзой ставится фильтр для более мягкого светового пятна.

Внимание: При проведении тестовых испытаний фонаря во время сборки светодиод должен находиться на радиаторе, дабы избежать его быстрого перегрева.

Внимание: Корпус фонаря с задвинутой фокусировочной головкой должен быть не менее 30.5 см, если будет меньше туда не влезут батареи.

Внимание: При подборе сечения провода пользуйтесь калькулятором расчета сечения, дабы избежать нагрева проводов и дальнейшего перегорания. Данные для расчета: Напряжение 6 вольт, мощность 20 ватт, длина — длина провода которая будет идти от драйвера к диоду.

Хочу выразить огромную благодарность нашему другу Ивану Паньшину за предоставленное видео по сборке фонаря.





Фотографии сборки любезно предоставлены Евгением Вишневым



 По всем вопросам пишите мне вконтакте  http://vk.com/dubyaga_sergey или на почту

Всем удачи и творческих успехов.

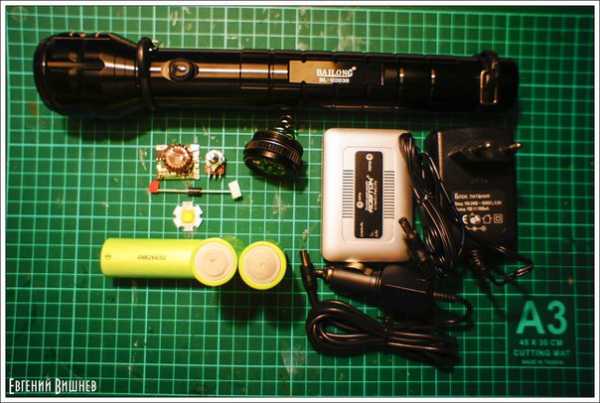

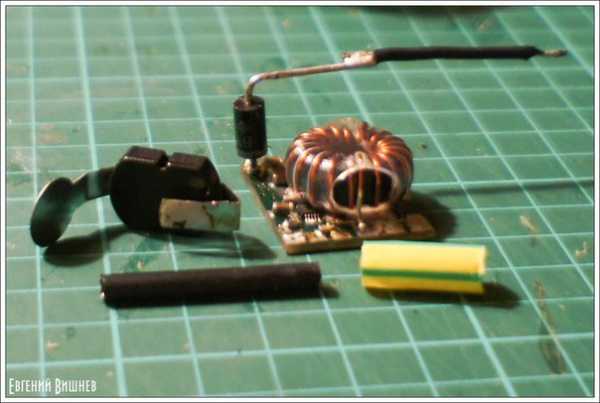

И немного фотографий для лучшего понимания:

krop-faktor.ru
