Самодельная лодка из алюминия

Практически во всех странах получили большое распространение лодки, сделанные из алюминия. Они могут смело конкурировать с изделиями, выполненными из полимерных материалов. А все потому, что алюминий – довольно прочный. Этот материал практически не поддается истиранию. Но у лодки из алюминия есть и недостаток – большой вес. Еще одним минусом является сложность ремонтных работ.

Сплавы алюминия

В судостроительстве используется не чистый алюминий, а сплавы на его основе. Всего выделяют 2 вида сплавов:
• деформируемые;
• литейные.

В судостроении в основном применяется первый вид сплавов алюминия. Чтобы материал полностью соответствовал требованиям, к его сплаву добавляют магний, медь или марганец. Эти вещества способствуют приданию алюминию необходимых характеристик. В процессе изготовления сплава он может обладать такими свойствами: мягким, плакированным, нагартованным и полунагартованным.

Алюминиевые листы для изготовления лодок

Производство алюминиевого проката – это не простая работа, требующая выполнения особой технологии. По итогу получается листы толщиной до 6 мм. При изготовлении лодки длиной не более 2-х метров лучше всего брать листы, толщина которых равна 2 мм. Для днища используется алюминий 3-х миллиметровый.

Если есть желание изготовить лодку с уникальным внешним оформлением, то можно приобрести рефленые листы. Его чаще используют для оформления горизонтальных поверхностей. Данный вид материала обеспечивает безопасность лодки и находящейся в ней пассажиров.

Изготовление алюминиевой лодки

Все алюминиевые лодки имеют некоторую особенность – использовать их нужно в пресной воде. При плавании в соленых водах лодка теряет устойчивость, что грозит опрокидыванием. По итогу люди и вещи попросту окажутся в море. Во избежание этого нужно плавать в соленой воде неподалеку от берега.

Поскольку алюминий подвержен коррозии, то изделия из него нужно применять в простой воде, иначе срок службы будет не долгим. Однако проблем с коррозией может и не быть, если осуществлять правильный уход. Для этого необходимо хранить лодку в сухом месте и обязательно протирать ее поверхность, удаляя влагу. После каждого заплыва ее нужно промывать водой и насухо вытирать.

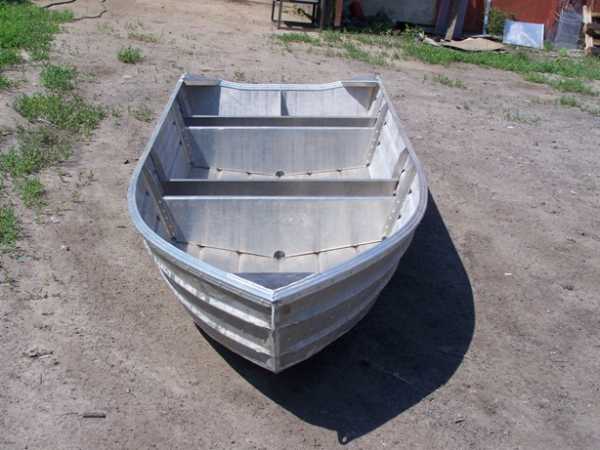

Предпочтение отдается изготовлению лодок с плоским дном. Данная форма помогает передвигаться без проблем по мелководью, что даст возможность отправляться на рыбалку и вернуться домой с уловом.

Если лодку создавать в основном для рыбалки, то нужно продумать все мельчайшие детали. Ее можно сделать без двигателя, а можно заранее предусмотреть место для двигателя и при необходимости прикреплять его к задней части. Можно также сделать специальный отсек для пойманной рыбы. Достоинств у алюминиевой лодки много, однако, основными являются: небольшой вес, прочность, удобство при транспортировке.

Изготовление лодки

Для выполнения задуманного необходимо обзавестись такими материалами и инструментами:
1. Дюралюминиевые листы.
2. Ножницы по металлу.
3. Дрель.
4. Доска обрезная.

Сначала необходимо составить правильный чертеж, на котором будут написаны все размеры и учтены даже самые маленькие детали. Нужно предусмотреть то, чтобы готовая лодка была максимально устойчивой, небольшой, но при этом вместительной и маневренной. При составлении чертежа можно взять любую лодку, которая хоть немного напоминает тот вариант, который бы хотелось получить по итогу.

Все лодки из алюминия должны иметь борта высотой не менее 350 мм. При этом важно позаботиться о жесткости днища и бортов. Для этого устанавливают сиденья, которые являются поперечными элементами.

Как только чертеж готов, можно сделать макет готового судна в масштабе. Для этого используется картон. Все детали необходимо вырезать и склеить. Как только макет будет готов, то сразу же можно заметить все недостатки конструкции в будущем. Поэтому их нужно устранить в процессе проектирования.

Далее разметка переносится на листы дюралюминия. Для того, чтобы вырезать необходимые детали, нужно воспользоваться ножницами по металлу. Как только детали вырезаны, то нужно сделать их подгонку, в нужных местах подогнуть.

Далее необходимо просверлить отверстия, которые должны полностью соответствовать указанным на чертеже. В них необходимо вставить клепки. Как и в плане, отверстия должны располагаться в шахматном порядке на расстоянии 15 между рядами. При этом каждое последующее должно быть на расстоянии 20 мм от предыдущего. Там, где есть стыки, нужно обязательно составлять листы внахлест, при этом поверхность важно обработать густотерной краской. Она придаст герметичность, что способствует долговечности конструкции. Как только краска высохнет, необходимо заклепать корпус.

Теперь нужно перейти к изготовлению и установке сидений. Для этого используется сосновая обрезная доска, которую необходимо предварительно обработать влагостойкой жидкостью. Далее переходим к покрытию поверхности лодки из алюминия грунтом, а затем краской. После их высыхания можно отправиться в плавание.

www.vsedelkin.ru

Самодельные алюминиевые лодки » Полезные самоделки

Хочу рассказать, как появилось мое увлечение, строительство алюминиевых лодок. Я родился и вырос на Дальнем Востоке России в городе Петропавловске-Камчатском. На полуострове окружном Тихим океаном и Охотским морем, крае рек и озёр. Главное хобби населения Камчатки рыбалка и охота. Работа большинства жителей тоже связана с морем: моряки, рыбаки, пограничники, военные.

Летом того же года судно было спущено на воду и использовалось весь сезон. Большим недостатком лодок из фанеры покрытых стеклотканью является: большой вес, проблема с ремонтом и подержание хорошего вида судна (краска и пластик за сезон были сильно ободраны на корпусе).

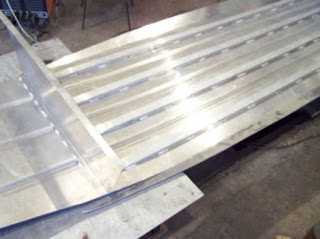

В конце 90-х годов на Камчатке стали появляется подержанные рыбацкие алюминиевые лодки из Америки и Канады. Это навело меня на мысль, почему нельзя построить что-то подобное, не боги горшки обжигают. Не опыта строительства судов из алюминия, не проектов лодок у меня не было. Помог интернет, в начале 2000-го года заказал проект атлантической дори в США в компании Glen-L. Опыта сварки у меня не было, много информации получил, изучая специальную литературу и консультируясь у специалистов, и главное практика и ещё раз практика. Лодку построенная с другом Александром была спущена на воду в 2001 году.

Дори мы использовали для рыбного промысла лосося, судно себя зарекомендовало себя хорошо, недостаток при большом размере 7.5м имело плоское днище и недостаточная управляемость. Мы построили ещё 2 дори по просьбам рыбаков, лодки использовались на реках Камчатки в путину. Фото нашей первой лодки и рецензию Американцы разместили на своем сайте

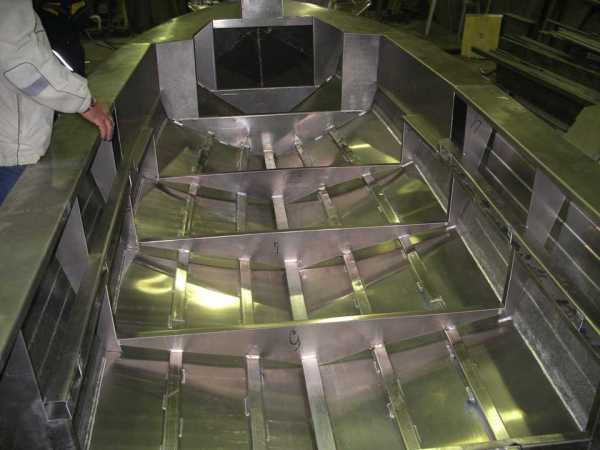

Для открытого моря и прибрежных районов в 2002 разработал и построил первую лодку с тримаранными обводами, использовал информацию, статьи, теоретические чертежи из журнала «КиЯ» и других источников, лодка на воде показала себя хорошо, особенно при волне, но первый образец в плане дизайна был очень далек от совершенства. Были построены ещё 2 лодки, где были исправлены детские болезни и изменен дизайн.

В 2005 переехал в центральную Россию в пригород Воронежа, на новом месте занимаюсь сварочными работами, варю различные металлические изделия из алюминия, иногда просят рыбаки построить лодку, последний интересный проект лодка болотоход, прототипом послужили Американские лодки компании: Go-devil

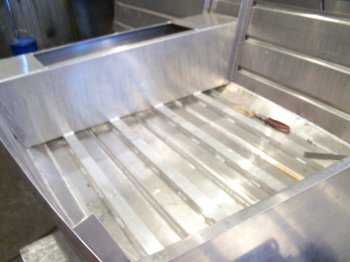

Сейчас делаю лодку скиф для себя, не большая лодка для рыбалки в окрестных водоёмах.

Последний построенный мой проект — лодка болотоход

— Длина — 4,5м;
— Ширина — 1,5м, По днищу -1,2м;
— Высота борта 0,5м;

Толщина металла:
— Днище — 3мм;
— Транец — 3мм;
— Борта — 2мм;
— Вес ориентировочно 180 кг.

Прототипом послужили Американские лодки компании Go-devil

www.freeseller.ru

Катер из алюминия своими руками — Изделия и проекты

Почему водомет, у вас же реки вроде полноводные? Слишком большие потери, сам при выборе отказался от него.

Водомет — это вестчь!!! Так сложилось, что я ставил водометы только на небольшие лодки, в основном на Крым. Т.е. лодочка получалась довольно легкая, хоть и удлиненная (обычно 60 см). Компоновка мотора и водомета такая, что размеры родного кокпита не изменяются.

По целесообразности расскажу недавнюю историю. Чуть севернее нас есть поселок коми Ижма (стоит на р. Ижма). Оттуда привезли крым , попросили удлинить и поставить водомет. Лодку сделал, сдал. Звоню через 10 дней. Спрашиваю: -Ну как? -Все отлично, поднялся по рСезью 100км.

Я уточняю;

-А на подвеснике сколько бы прошел?

— Я туда на подвесном даже и не совался.

Водомет хорош тем, что я иду по реке не обращая внимания на фарватер. Немного надо понимать и читать реку и тогда будет все в порядке.

Печору уже давно не чистят, песок постоянно перемещается, русло замывается. Постоянно «чайники» приносят битые моторы на ремонт.

Фото Вельбота 52, делаю гидролыжу под водомет.

Прикрепленные изображения

websvarka.ru

Я выживаю везде!: АЛЮМИНИЕВАЯ ЛОДКА СВОИМИ РУКАМИ

Главное хобби населения Камчатки рыбалка и охота. Работа большинства жителей тоже связана с морем: моряки, рыбаки, пограничники, военные.

В 1998 году с другом Александром Бондаренко, мы решили построить первую свою лодку из фанеры, по мотивам одного из проектов журнала «Моделист-Конструктор».

В те времена было трудно достать хороших материалов (стеклоткань, фанеру, эпоксидную смолу и т.д) , использовали что смогли найти но, не смотря на все трудности, лодка получилась хорошая, процесс строительства занял 3 месяца. Летом того же года судно было спущено на воду и использовалось весь сезон. Большим недостатком лодок из фанеры покрытых стеклотканью является: большой вес, проблема с ремонтом и подержание хорошего вида судна (краска и пластик за сезон были сильно ободраны на корпусе). В конце 90-х годов на Камчатке стали появляется подержанные рыбацкие алюминиевые лодки из Америки и Канады. Это навело меня на мысль, почему нельзя построить что-то подобное, не боги горшки обжигают. Не опыта строительства судов из алюминия, не проектов лодок у меня не было.

Помог интернет, в начале 2000-го года заказал проект атлантической дори в США в компании Glen-L. Опыта сварки у меня не было, много информации получил, изучая специальную литературу и консультируясь у специалистов, и главное практика и ещё раз практика. Лодку построенная с другом Александром была спущена на воду в 2001 году. Дори мы использовали для рыбного промысла лосося, судно себя зарекомендовало себя хорошо, недостаток при большом размере 7.5м имело плоское днище и недостаточная управляемость. Мы построили ещё 2 дори по просьбам рыбаков, лодки использовались на реках Камчатки в путину.

Для открытого моря и прибрежных районов в 2002 разработал и построил первую лодку с тримаранными обводами, использовал информацию, статьи, теоретические чертежи из журнала «КиЯ» и других источников, лодка на воде показала себя хорошо, особенно при волне, но первый образец в плане дизайна был очень далёк от совершенства. Были построены ещё 2 лодки, где были исправлены детские болезни и изменён дизайн.

Сейчас делаю лодку скиф для себя, не большая лодка для рыбалки в окрестных водоёмах.

источник

shkola-v.blogspot.com

Изготовление алюминиевых лодок — РосПромРесурс

Алюминиевые лодки не требуют большого ухода, по сравнению с деревянными, так как металл не подвержен гниению и высыханию. Эксплуатировать такие лодки намного дешевле. Выгода от алюминиевой лодки получается из-за ее небольшого веса: меньше расход топлива, больше скорость, проще установить лодку на зимнее хранение, перевозить по суше. Корпус из алюминия имеет большую прочность, по сравнению с пластиковым или деревянным. Изготовление алюминиевых лодок в судостроительной верфи РосПромРесурс Нижнего Новгорода получило распространение еще и из-за пластичности материала. При растяжении листов алюминиевого сплава, разрыв происходит только при удлинении на 12%.

Стеклопластик разрывается значительно быстрее и от меньшего усилия. Это означает, что при одном и том же ударе на алюминиевой лодке будет вмятина, а пластиковый корпус получит пробоину. Все указанные параметры и небольшая стоимость алюминиевого сплава важны для владельцев плавательных средств и для промышленности. Кроме того, легкие сплавы обладают другими достоинствами для судостроения.

Алюминиевые сплавы

Изготовление алюминиевых лодок осуществляется не из чистого металла – алюминия, а из его сплавов. Существует два основных типа алюминиевых сплавов:

Литейные.
Деформируемые.

При постройке плавательных средств чаще всего используется второй вид сплавов. Для придания материалу необходимых свойств, в него добавляют марганец, медь или магний. Эти вещества позволяют придать алюминию нужные параметры. При изготовлении такого сплава, получают такие характеристики: нагартованный, полунагартованный, плакированный, мягкий.

Листы из алюминия для лодок

Изготовление проката из алюминия – сложный процесс, требующий соблюдения специальной технологии. В результате производятся алюминиевые листы, имеющие толщину до 6 мм. При производстве рыболовных лодок до двух метров в длину, лучше использовать листы 2 мм на борта, и 3 мм для днища.

Те умельцы, которые стараются изготовить лодку для рыбалки с оригинальным внешним видом, используют рифленые листы. Их применяют обычно для облицовки горизонтальных поверхностей. Такой материал защищает корпус лодки и пассажиров, находящихся в ней.

Изготовление алюминиевых лодок

Такие модели обладают своими особенностями – пользоваться ими рекомендуется только в пресных водоемах. В соленой воде корпус лодки становится неустойчивым, и может опрокинуться. Чтобы этого не произошло, в соленом водоеме желательно не заплывать далеко от берега. Так как алюминий подвержен коррозии от соленой воды, то срок службы в таких водоемах будет небольшим. Но можно избежать коррозии, если правильно ухаживать за лодкой. Хранение должно быть в сухом месте, поверхность нужно вытирать насухо. После каждого использования лодку нужно мыть пресной водой и протирать.

Оптимальным вариантом является производство лодок, имеющих плоское днище. Такая форма позволяет легко проходить на мелких водоемах, что дает возможность добывать больше рыбы. Если лодка будет использоваться только для рыбалки, необходимо продумать все элементы для создания максимального удобства и комфорта. Лодку можно изготовить без мотора. Можно предварительно сделать место монтажа мотора, и при необходимости устанавливать его сзади лодки. Кроме того, можно предусмотреть в корпусе лодки отсек для хранения улова. Алюминиевые лодки от компании РосПромРесурса обладают многими преимуществами, но основными стали прочность, удобство при перевозке и небольшой вес.

Материалы и инструменты

Для изготовления лодки нужно приобрести следующие инструменты и материалы:

Листы из сплава дюралюминия.
Доски обрезные.
Электродрель.
Ножницы по металлу.

Порядок изготовления

Прежде всего необходимо разработать чертежи со всеми размерами элементов и деталей. Необходимо предусмотреть, чтобы лодка получилась наиболее устойчивой, компактной, но одновременно маневренной и вместительной. При разработке чертежей можно ориентироваться на аналогичные конструкции, которые подобны вашему варианту.

Борта лодки должны быть не меньше 35 см в высоту. В таком случае нельзя забывать о достаточной жесткости бортов и днища. Эту характеристику придают сиденья, установленные поперек корпуса. После подготовки чертежей, нужно изготовить макет изделия в уменьшенном масштабе. Его обычно изготавливают из картона, вырезав и склеив все элементы. После изготовления макета, будет наглядно видно, какие имеются недостатки в конструкции. Поэтому их будет проще устранить на стадии разработки.

Далее необходимо разметить все детали и элементы на листах металла. Для вырезания понадобятся специальные ножницы по металлу. После вырезания деталей, нужно их подогнать, и при необходимости произвести подгиб. Затем нужно заняться сверлением отверстий, которые делаются точно по размерам на чертежах. В отверстия нужно установить заклепки, согласно чертежей. Расстояние между рядами отверстий должно быть не менее 15 мм. При этом отверстия между собой в ряду должны быть расположены друг от друга на расстоянии не менее 20 мм.

На стыках деталей листы располагают внахлест, а поверхность листов обрабатывают специальной густотертой краской, которая обеспечивает герметичность и долговечность изделия. После высыхания краски, детали корпуса нужно заклепать.

Далее переходим к изготовлению и монтажу сидений. Они делаются из обрезной сосновой доски, которая предварительно должна быть обработана влагостойким составом. Затем нужно переходить к покрытию листов металла грунтовкой, и краской. После просыхания покрытия, лодку можно использовать для рыбалки. Заказывайте алюминиевую лодку в РосПромРесурсе Нижнего Новгорода, и наслаждайтесь рыбалкой на озере!

rushovercraft.com

Моё увлечение. Строительство алюминиевой лодки. Сайт Новосибирских рыбаков

Хочу рассказать, как появилось моё увлечение, строительство алюминиевых лодок. Я родился и вырос на Дальнем Востоке России в городе Петропавловске-Камчатском. На полуострове окружном Тихим океаном и Охотским морем, крае рек и озёр. Главное хобби населения Камчатки рыбалка и охота. Работа большинства жителей тоже связана с морем: моряки, рыбаки, пограничники, военные.

В 1998 году с другом Александром Бондаренко, мы решили построить первую свою лодку из фанеры, по мотивам одного из проектов журнала «Моделист-Конструктор». В те времена было трудно достать хороших материалов (стеклоткань, фанеру, эпоксидную смолу и т.д) , использовали что смогли найти но, не смотря на все трудности, лодка получилась хорошая, процесс строительства занял 3 месяца. Летом того же года судно было спущено на воду и использовалось весь сезон. Большим недостатком лодок из фанеры покрытых стеклотканью является: большой вес, проблема с ремонтом и подержание хорошего вида судна (краска и пластик за сезон были сильно ободраны на корпусе). В конце 90-х годов на Камчатке стали появляется подержанные рыбацкие алюминиевые лодки из Америки и Канады. Это навело меня на мысль, почему нельзя построить что-то подобное, не боги горшки обжигают. Не опыта строительства судов из алюминия, не проектов лодок у меня не было. Помог интернет, в начале 2000-го года заказал проект атлантической дори в США в компании Glen-L. Опыта сварки у меня не было, много информации получил, изучая специальную литературу и консультируясь у специалистов, и главное практика и ещё раз практика. Лодку построенная с другом Александром была спущена на воду в 2001 году. Дори мы использовали для рыбного промысла лосося, судно себя зарекомендовало себя хорошо, недостаток при большом размере 7.5м имело плоское днище и недостаточная управляемость. Мы построили ещё 2 дори по просьбам рыбаков, лодки использовались на реках Камчатки в путину. Фото нашей первой лодки и рецензию Американцы разместили на своём сайте: http://glen-l.com/designs/hankinson/chunkydory.html

Для открытого моря и прибрежных районов в 2002 разработал и построил первую лодку с тримаранными обводами, использовал информацию, статьи, теоретические чертежи из журнала «КиЯ» и других источников, лодка на воде показала себя хорошо, особенно при волне, но первый образец в плане дизайна был очень далёк от совершенства. Были построены ещё 2 лодки, где были исправлены детские болезни и изменён дизайн.

Сейчас делаю лодку скиф для себя, не большая лодка для рыбалки в окрестных водоёмах.

www.fishingsib.ru

Мои самодельные алюминиевые лодки | Руки-крюки

Для открытого моря и прибрежных районов в 2002 разработал и построил первую лодку с тримаранными обводами, использовал информацию, статьи, теоретические чертежи из журнала «КиЯ» и других источников, лодка на воде показала себя хорошо, особенно при волне, но первый образец в плане дизайна был очень далёк от совершенства. Были построены ещё 2 лодки, где были исправлены детские болезни и изменён дизайн.

Последний построенный мой проект — лодка болотоход
Длина — 4,5м
Ширина — 1,5м , По днищу -1,2м
Высота борта 0,5м
Толщина металла:
Днище — 3мм
Транец — 3мм
Борта — 2мм
Вес ориентировочно 180 кг
Прототипом послужили Американские лодки компании Go-devil http://www.godevil.com/16×56.html
