Бензиновая горелка для пайки: устройство и преимущества аппарата, как изготовить устройство своими руками

Бензиновая горелка для пайки: устройство и преимущества аппарата, как изготовить устройство своими руками

Бензиновая горелка для пайки: как сделать своими руками

Бензиновая горелка для пайки и сварки имеет единственное предназначение – выполнение качественного соединения различных металлических деталей посредством использования жидкого металла. Устройство бензиновой пайки работает благодаря бензовоздушной горючей смеси, формирующейся в горелке и обеспечивающей возможность проведения работ по плавке.

При помощи расположенного на ручке поворотного крана регулируется направление и мощность пламени, что делает рабочий процесс ещё более удобным.

Процесс плавки осуществляется двумя видами припоев: легкоплавкими и тугоплавкими.

Если для работы с легкоплавкими металлами можно использовать практически любой тип паяльников, то для осуществления пайки тугоплавких металлов необходимо создать очень высокую температуру, что может сделать только горелка.

Существует несколько разновидностей этого универсального прибора, работающих на разных видах топлива, однако все они позволяют получить высокую температуру.

Самыми распространёнными и удобными считаются горелки для пайки и сварки, работающие на бензовоздушной смеси и на газу. Такие приборы можно как приобрести в специализированном магазине, так и изготовить своими руками.

Устройство и преимущества аппарата

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

• горелка;
• сопло;
• токоподводящий наконечник с электродной проволокой;
• сварочная дуга;
• сварочная ванна;
• сварочный шов;
• основной металл;
• капли электродного металла;
• газовая защита.

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

• корпус;
• втулка с крючком, выполненная из металла;
• трубка;
• кучка;
• упор;
• наполнитель;
• шарик, регулирующий воздушный поток;
• резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки устроены достаточно просто. поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества.

Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе.

Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Бензиновая горелка для плавки своими руками

Требуемые для работы параметры и материалы

Приобретение новой газовой или бензиновой горелки не всегда представляется возможным из-за относительной дороговизны аппарата, в то время как устройства, бывшие в употреблении, могут не принести ожидаемого результата из-за наличия скрытых дефектов или поломок.

По этой причине многие мужчины предпочитают своими руками сделать качественный и недорогой аппарат.

Как упоминалось ранее, даже непрофессиональный сварщик сможет в домашних условиях соорудить бензиновую горелку для плавки своими руками, сэкономив немало средств и потратив на это не так много времени.

Если к самодельной бензиновой горелке поднести предварительно зажжённую спичку, огонь должен моментально вспыхнуть и обеспечить устойчивое горение бензина на протяжении 3–7 минут.

Температура пламени при этом должна составлять более тысячи градусов.

Таким устройством без каких-либо сложностей можно будет плавить различные припои (в том числе твёрдые) и металлы, размягчать стекло, а также производить разного рода термическую обработку всевозможных малогабаритных инструментов.

Для изготовления своими руками бензиновой горелки для пайки и сварки понадобятся следующие материалы: корпус, ручка, втулка, крючок, упор, трубка воздушный шарик, резиновое кольцо, резиновая груша и наполнитель.

Многие из вышеперечисленных деталей прибора необязательно мастерить самостоятельно – их можно с лёгкостью позаимствовать у других инструментов. К примеру, пульверизатор заменит резиновую грушу.

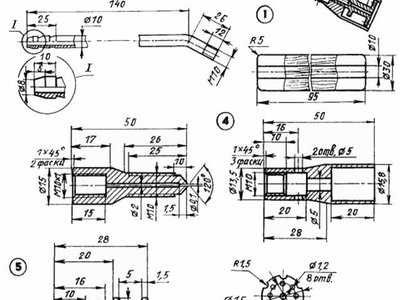

Пошаговый процесс изготовления бензиновой горелки

Корпус для будущего бензинового устройства вытачивают при помощи токарного станка, используя при этом сталь абсолютно любого производителя.

Следует помнить, что корпус этой важной детали необходимо сооружать составным, чтобы один конец оставался открытым, а второй – закрытым пробкой. В последней нужно проделать отверстие диаметром на 0,1 мм больше. чем наружным диаметр трубки.

Благодаря этому нюансу корпус будет достаточно туго перемещаться в пределах трубки, однако сохранит необходимую герметичность.

Внутри корпуса также устанавливается кольцо, изготовленное из шлаковаты либо металлической сетки.

Следующим шагом является изготовление упора и втулки с крючком, для чего потребуется стальной лист. Затем из дуба или бука необходимо вырезать ручку для бензиновой горелки.

Далее обходимо подготовить трубку. Для этого нужно предельно аккуратно просверлить два отверстия таким образом, чтобы они были строго параллельны друг другу. Готовую ручку обрабатывают специальной наждачной бумагой, а затем покрывают бесцветным лаком в 3–4 слоя .

Последним шагом в изготовлении своими руками бензиновой горелки для сварки и пайки является подготовка трубки. Конец этого элемента необходимо пропустить через середину корпуса, чтобы он образовал форсунку. При помощи твёрдого припоя ПМЦ-54, который отлично взаимодействует со сталью, следует запаять конец трубки, а затем по её оси просверлить отверстие диаметром 0,2 мм.

Припой при желании также изготавливается самостоятельно из цинка и меди.

Чтобы создать медь, необходимо взять медную проволоку, обжечь и нарезать её ножницами. Для создания цинка потребуется стаканчик от обычной электрической батарейки, который нужно освободить от содержимого и прокалить на огне. Затем стаканчик опускают в холодную воду и слабый раствор из соляной кислоты, после чего разрезают ножницами на небольшие кусочки.

Далее необходимо объединить кусочки цинка и меди, в равных пропорциях засыпав их в тигель, и посыпать их бурой. Сплав этих металлов происходит непосредственно на горелке. Полученный брусок охлаждают, закрепляют в тисках и ровняют при помощи напильника, собирая при этом опилки и смешивая их с бурой.

Заключение

Бензиновую горелку для пайки и сварки достаточно легко смастерить своими руками. Такое устройство не будет уступать покупному ни в качестве, ни в эффективности работы.

http://stanok.guru

Источник: http://legkoe-delo.ru/remont-doma/sovety-po-remontu/19178-benzinovaya-gorelka-dlya-pajki-ustrojstvo-i-preimushchestva-apparata-kak-izgotovit-ustrojstvo-svoimi-rukami

Бензиновые горелки для пайки и всё, что с ними связано

Аппарат бензиновой пайки (плавки) предназначен для образования бензовоздушной горючей смеси. Бензиновая горелка для пайки и плавки металла работает на бензиновой смеси. Такие горелки могут порадовать удобной регулировкой пламени при помощи поворотного крана, расположенного на ручке.

Преимущества аппарата

Преимущества:

• Аппарат портативен;
• Небольшая масса аппарата;
• Удобство использования;
• Качественный результат по окончании пайки (плавки).

Устройство газовой горелки

Составные части:

• Бензиновый бачок;
• Воздушный компрессор;
• Бензиновые шланги;
• Горелка.

Обратите внимание на то, что горелки и шланги, как правило, в комплект аппарата для бензиновой пайки не входят. В связи с этим, покупка данных элементов производится отдельно.

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

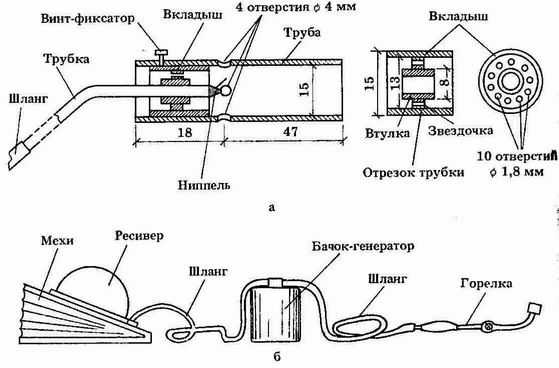

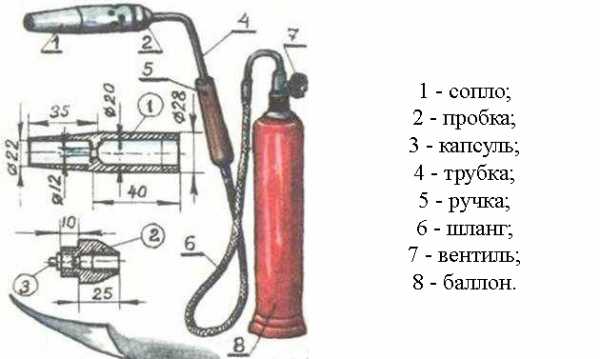

Устройство самодельной горелки содержит:

• Корпус;
• Втулка с крючком;
• Трубка;
• Упор;
• Ручка;
• Резиновое кольцо;
• Воздушный шарик;
• Ручка;
• Резиновая груша;
• Наполнитель.

Изготовление:

1. Корпус горелки можно выточить на токарном станке. В качестве материала для изготовления этой важной детали может быть использована сталь любой марки. Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки. При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность.
2. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты.
3. Далее необходимо изготовить втулку с крючком и упор. Для этого можно использовать стальной лист.
4. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба.
5. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака.
6. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно. Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками.

Источник: http://GoodSvarka.ru/pajka/gorelki/

Бензиновая горелка: преимущества и недостатки. Советы по самостоятельному изготовлению :

Бензиновая горелка – устройство, функционирование которого основано на соединении паров жидкого топлива с кислородом для получения устойчивого горения. В путешествии крайне удобно использовать готовые приспособления заводской сборки. Однако при желании горелку можно изготовить собственными руками.

Автономное устройство пригодится в местах, где запрещено разводить костры или отсутствуют дрова. Бензиновая горелка вырабатывает уровень пламени, который практически незаметен. Однако его температуры вполне достаточно для быстрого приготовления пищи.

Преимущества

Горелка бензиновая туристическая становится выбором альпинистов, любителей подледной рыбалки, а также путешественников, которые отправляются в длительные зимние походы. Приспособления на жидком топливе способны эффективно работать даже при арктическом холоде.

Среди прочих достоинств бензиновых горелок стоит отметить:

• Возможность розжига на экстремальных высотах.
• Доступность топлива, применение альтернативных решений в виде керосина или спирта.
• Низкая стоимость заправки по сравнению с газовыми моделями.
• Незначительный вес тары.
• Особая простота конструкции.

Недостатки

Бензиновая горелка отличается некоторыми очевидными минусами. На первое место выходит необходимость в применении топлива высокой чистоты. Засорение узкого отверстия дросселя для поступления бензина на парогенератор может превратиться в настоящую проблему при потребности в быстром розжиге горелки. Устранить неполадку позволяет прочистка системы. Однако на это требуется время.

Бензиновая горелка нуждается в аккуратном обращении. При заливке в емкость топливо нередко попадает на корпус приспособления. Впоследствии это может вызвать нежелательное воспламенение.

Бензиновая горелка отличается неравномерным извержением пламени. Поэтому использовать подобные приспособления внутри палаток рекомендуется в крайних случаях. Ко всему добавляется неприятный эффект в виде распространения специфического запаха и черной копоти.

Бензиновая горелка своими руками

Чтобы сэкономить средства при подготовке к походу, можно попытаться собственноручно изготовить устройство на жидком топливе.

В качестве основы достаточно использовать обычную жестяную банку из-под напитка, в центральной части которой проделывается несколько проколов диаметром 2-3 мм.

Аналогичные отверстия выполняются также по всей окружности ободка банки на расстоянии друг от друга примерно в 1 см. Таким образом подготавливается платформа будущей горелки, откуда в последующем будет поступать пламя.

Вышеуказанная деталь отрезается от основного корпуса банки с припуском материала порядка 3 см. Отделяется дно банки, куда укладывается кусок пропитанной жидким топливом ваты. Затем обе части приспособления герметично соединяются в единую конструкцию.

Эксплуатация готовой самодельной горелки заключается в следующем. Емкость наполняется бензином примерно на треть. Проемы на ободке орошаются топливом и поджигаются. Тонкая жестяная основа моментально разогревается, передавая тепло внутрь. От смоченной в бензине ваты активно выделяются пары бензина, которые поддерживают пламя.

В заключение

Достоинства бензиновых туристических горелок очевидны. Заводские приспособления экономичны, легки и просты в эксплуатации. Самодельные конструкции изготавливаются за считанные минуты из подручных материалов.

Подобные приспособления становятся незаменимы в экстремальных условиях, когда в наличии имеется минимум жидкого топлива и нет возможности для розжига огня традиционным способом.

Источник: https://www.syl.ru/article/216115/new_benzinovaya-gorelka-preimuschestva-i-nedostatki-sovetyi-po-samostoyatelnomu-izgotovleniyu

Бензиновая горелка своими руками

Ни для кого не секрет, что и сегодня есть такие места, где нет газовой магистрали, и людям приходится готовить пищу с помощью других приборов – электрических плит, или на печах, работающих от баллонов со сжиженным газом, а также на самодельных устройствах, работающих на жидком топливе.

Если вы являетесь владельцем дачного участка, и периодически вам приходится решать проблему обогрева помещения и приготовления еды, вам стоит сделать своими руками бензиновую горелку.

Она станет незаменимым атрибутом и в том случае, если вы предпочитаете в свободное время отправляться в поход с ночевкой.

О преимуществах прибора

Бензиновую горелку, которую несложно будет сделать своими руками, можно взять с собой на дачу, в поход, в гараж и т.д.

, туда, где при отсутствии электричества, дровяной печки или газа потребуется быстро согреться в холодную погоду.

Кроме того, подобное изобретение пригодится там, где нельзя разводить костер, так как устройство вырабатывает пламя, которого практически не видно, но его будет достаточно для приготовления пищи.

Бензиновые горелки хорошо работают при любых погодных условиях, если даже наружная температура воздуха опускается до минус 40 градусов по Цельсию. Среди достоинств подобных приборов можно отметить следующее:

• Простота в эксплуатации.
• Экономичность.
• Компактность.
• Доступность приобретения топлива.

Последний фактор является самым главным преимуществом горелок, так как бензин легко купить на любой автозаправочной станции или слить из своей машины. Да и стоимость его в отличие от газа или керосина невысока.

Изготовление горелок

Бензиновая горелка делается несколькими способами, но новичку в этом деле стоит выбрать самый простой, который не требует наличия слесарных инструментов.

Первый способ

Возьмите две пустые жестяные банки из-под любого напитка, сгущенного молока или пива, предварительно очистив и промыв водой. После этого нужно подождать, чтобы банка хорошо просохла.

В центре дна первой банки делаем 4 прокола при помощи гвоздя, затем такие же отверстия потребуется сделать по всему периметру ободка банки. Это будет наша заготовка будущей горелки, из которой будет вырываться при эксплуатации пламя. Следует отрезать эту деталь от банки так, чтобы длина бортика составляла 3 сантиметра.

Для этого вполне подойдут бытовые ножницы, поскольку тонкая жесть, которая используется для таких банок, легко режется любым острым предметом.

У второй банки также следует отрезать дно, только сделать это нужно аккуратно, чтобы не образовались зазубрины, в противном случае придется воспользоваться наждачной бумагой или напильником.

На дно горелки следует положить кусок ваты, смоченной предварительно в бензине, а затем накрыть верхней частью таким образом, чтобы она исполняла роль герметичной крышки. Если же детали будут соприкасаться неплотно, то в щели можно вставить полоски жести, которые остались от разрезанной банки.

Использование горелки заключается в следующем – налейте бензин на верхнюю часть горелки, где были проделаны 4 отверстия так, чтобы он попал и на ободок, на котором также имеются дырки и подожгите. Тонкая жесть моментально нагреется, передаст тепло вате, смоченной в бензине, пары из нее начнут выделяться и будут поддерживать пламя.

Последний этап – сделать опоры, на которых будет располагаться котелок для приготовления пищи. Для этого можно использовать два стальных прута, которые загнуты буквой П и вкопаны в грунт параллельно друг другу. При приготовлении пищи, необходимо следить за устойчивостью котелка, чтобы он не опрокинулся.

Горелка на бензине, сделанная по этому методу, будет одноразовым прибором, так как жестяные банки для следующего раза вряд ли уже пригодятся.

Второй способ

В отличие от первого способа, такая бензиновая горелка будет более сложной в изготовлении, но и более надежной, прочной и долговечной.

Бензиновая горелка с редуктором

Чтобы сделать ее своими руками, вам потребуется:

• Компрессор — можно использовать автомобильную камеру от грузового транспорта, которую понадобится время от времени накачивать или компрессор от старого холодильника.
• Ресивер – для него подойдет пластмассовая канистра, объемом до 10 литров, с плотной пробкой, желательно полупрозрачной.
• Топливный бачок – используйте 2-х литровый металлический бачок, в крышку которого следует впаять две трубки – короткую и длинную, последняя должна быть опущена на дно бачка.
• Горелка – можно изготовить самостоятельно или же приобрести готовую в хозяйственном магазине.

Процесс изготовления своими руками заключается в следующем:

• Наполните топливный бачок очищенным бензином, не более чем на половину емкости.
• Поставьте самый простой фильтр на вход компрессора. Сделать его можно из воронки, на которую натягивается отрезок капронового чулка или колготок.

Работа горелки осуществляется благодаря подкачке воздуха компрессором, попаданию его под давлением в ресивер, в котором сглаживаются пульсации воздушного давления.

После этого воздух отправляется в бак с топливом, где он смешивается с парами бензина. Полученная газовая смесь поступает на горелку.

Регулировать интенсивность пламени можно при помощи специального винта, который, как правило, всегда имеется на горелке.

Третий способ

Самодельная походная горелка

Для создания этого типа бензиновой горелки своими руками вам понадобится:

• Плоская баночка из металла – это может быть емкость из-под крема или консервов.
• Пемза.
• Бензин.

Механизм такой горелки прост и не требует особых усилий. Для ее создания необходимо как можно более плотно уложить в емкость пемзу, а затем, залить сверху небольшим количеством топлива.

Выполнять это нужно очень аккуратно, чтобы жидкость впитывалась в пемзу, а не выплескивалась из банки.

Благодаря наличию в банке пемзы, пламя будет гореть около 15 минут, так как она из-за своей пористой структуры будет являться распределителем топлива.

Подобная конструкция поможет не только в приготовлении пищи, но и для обогрева небольшого помещения, например, гаража, походной палатки или бытовки. Чтобы разогреть еду следует дополнительно соорудить подставку для посуды, сделать это можно из проволоки, камней или иного материала. Главное, чтобы посуда стояла устойчиво.

Заключение

Плюсы самодельных бензиновых горелок очевидны – сделать их можно из подручного материала, тем самым сэкономив средства. Кроме того, никто не оспорит такие плюсы, как простота и быстрота сооружения конструкции. На помощь придут собственные руки, смекалка и незначительное количество бензина, достать который проще простого.

Источник: http://my-repairs.ru/otoplenie/kotly/26209-benzinovaya-gorelka-svoimi-rukami

Устройство и принцип работы горелки для пайки

• 02 ноября
• 160 просмотров
• 12 рейтинг

Оглавление: [скрыть]

• Принцип работы горелки на газу
• Устройство газовой горелки
• Устройство бензиновой горелки
• Изготовление бензиновой горелки для проведения сварки

Горелка для пайки предназначена для осуществления соединения металлических деталей при помощи жидкого металла. Пайка может осуществляться двумя разновидностями припоев: легкоплавкими, которые являются твердыми припоями и тугоплавкими, являющимися твердыми.

Для осуществления пайки легкоплавными металлами используют различные типы паяльников. Для работы с тугоплавкими припоями требуется создание высокой температуры, которую позволяет получить горелка для пайки.

Существует несколько различных типов этого устройства. Все они работают на различных типах топлива, позволяющих получать высокие температуры.

Наиболее распространенными являются горелки для пайки, работающие на газу и бензино-воздушной смеси.

Принцип работы горелки на газу

Газовая горелка эжекционного типа предназначена для проведения высокотемпературных типов паек. Ее функционирование осуществляется от газового баллона, содержащего сжиженный газ. Этот тип горелок является достаточно экономичным, что сказывается на стоимости проведения работ по пайке металлических деталей. Конструкция горелки позволяет регулировать объем газа, проходящий через эжектор.

Способы газовой сварки.

Принцип работы горелки, функционирующей на газу и предназначенной для осуществления работ по пайке, является достаточно простой.

От редуктора, размещенного возле баллона, содержащего сжиженную пропан-бутановую смесь, газ поступает по шлангу к входящему штуцеру, который встроен в основание устройства.

Далее посредством вертикального канала газ движется к центральному жиклеру, который имеет иглу для регулирования потока топлива. Игла дает возможность регулировать объем поступающего газа.

Управление иглой осуществляется при помощи специального держателя, установленного на корпусе устройства формирования факела пламени. Поступающий газ проходит через жиклер на высокой скорости и выбрасывается из его отверстия. За счет повышения скорости истечения газового потока осуществляется подсос требуемого для горения воздуха посредством специального устройства — воздушного золотника.

После прохождения жиклера газ движется по спецканалу до рассекателя, которым он делится на основной и вспомогательный. Основной поток является центральным. Вспомогательный поток осуществляет питание периферийных отверстий в рассекателе. Вспомогательный поток требуется для осуществления поддержки температуры факела пламени в области пайки.

При помощи спецгильзы золотника, которая имеет возможность поворота, можно с легкостью дозировать объемы потребляемого кислорода воздуха, а объем газа регулируется иглой. Возможность регулировки газовой смеси позволяет получать пламя различного качества и величины.

Источник: http://ExpertSvarki.ru/oborudovanie/gorelka-dlya-pajki.html

sibnovostroy.ru

Бензиновая горелка. / Мастерские / Отечественные мастер-классы (наша мастерская) / Коллективные блоги / Steampunker.ru

Здравствуйте дамы и господа мастеровые. представляю Вашему вниманию мою очередную работу.
Это простая бензиновая горелка.Сделана по принципу ювелирной горелки.

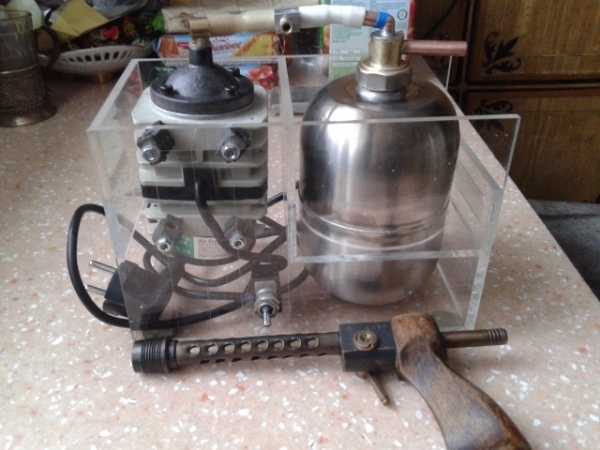

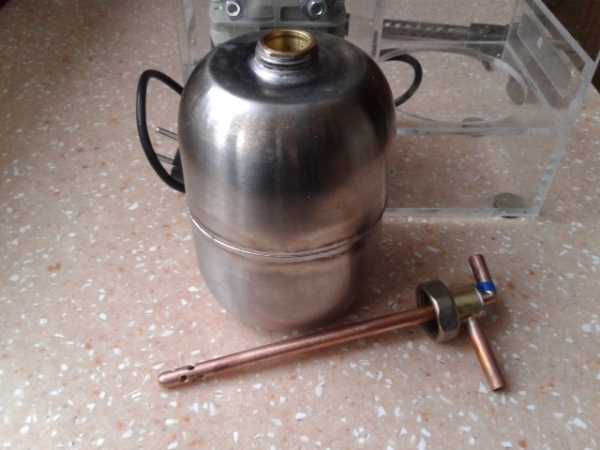

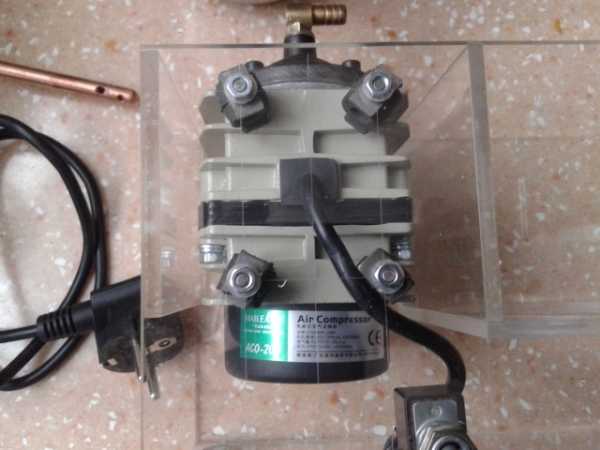

Бачок я сделал из двух крышек от термоса из нержавейки.Резьбовую крышку из старой сантехники.Трубка медная 8мм.купил в автомагазине.Регулировочный краник для стравливания лишнего давления на входе из дюрали, игла из латуни.Всё делал на токарном станке.Компрессор аквариумный, купил в зоомагазине.
И что бы всё это собрать сделал короб-подставку из акрила5мм.

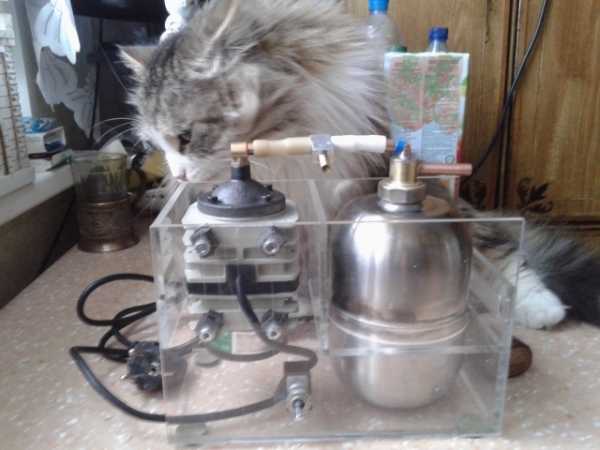

Несколько общих фото.За кота на заднем плане простите, но горелка ему понравилась.Заправил бензином.Опробовал.Работает отлично.Пламя регулируется.

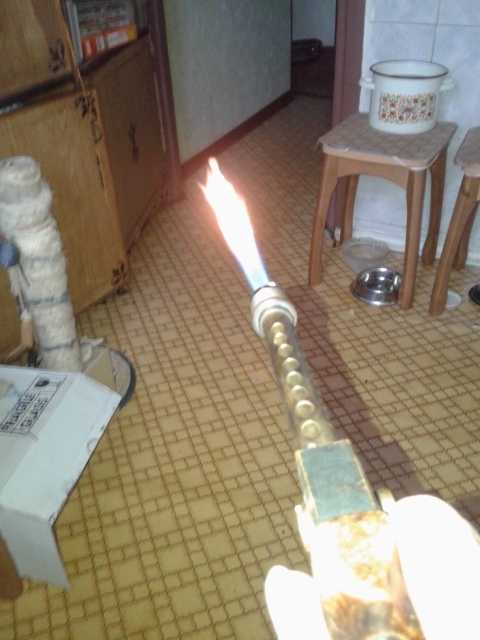

Пламя на фото выглядит немного страшно, но на самом деле вполне нормально.Такой горелкой я работаю 35 лет, вполне доволен.Можно паять и мелочь и крупные детали.В расплаве держит 40 грамм серебра.Все чертежи такой горелки можно найти в инете.На возникшие вопросы охотно отвечу.ПРИЯТНОГО ПРОСМОТРА.

steampunker.ru

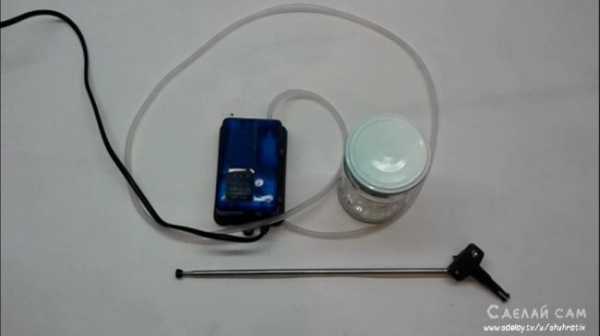

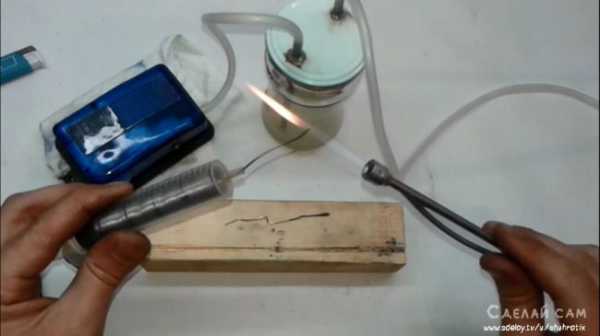

Бензиновая горелка из телескопической антены

Иногда при производстве самоделок возникает необходимость прогреть, а то и расплавить какую либо деталь или материал.Много моделей горелок можно приобрести в магазинах,но какой же самодельщик не попробует сделать нужный ему инструмент своими руками.Сделать бензиновую горелку из подручных материалов решил автор этой самоделки.

Инструменты и материалы
комнатная антенна от телевизора;

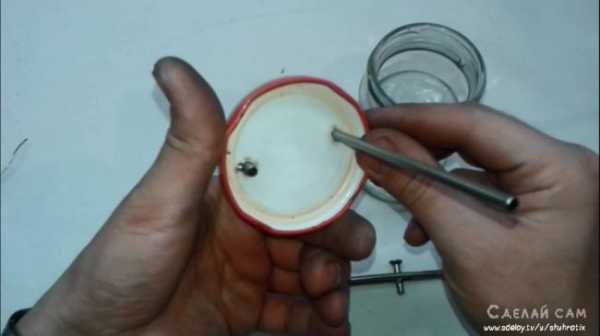

баночка от детского сока с крышкой;
аквариумный компрессор(наружный) с шлангом;
сверла ;
дрель;
напильник;
паяльник;
гвоздь 120;
игла для мяча;
головка-ключ на 4.5.

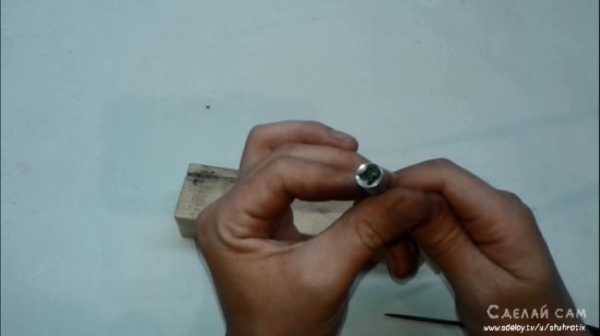

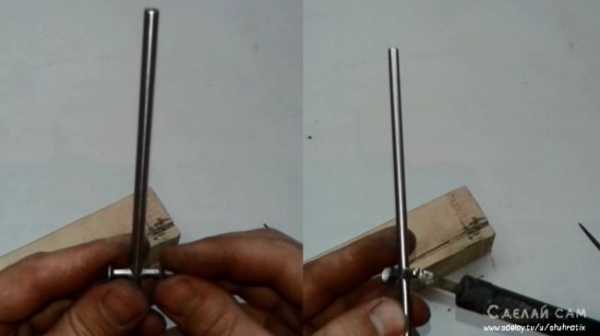

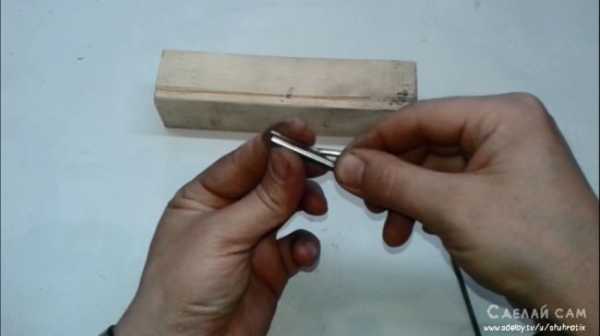

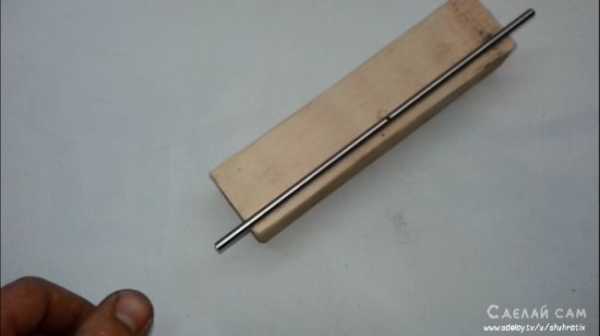

Сначала автор разбирает антенну. Обрезав с двух сторон антенну вытаскивает трубки и получает 3 трубочки разной длины и диаметра.
Посередине самой большой трубки сверлит сквозное отверстие диаметром 4мм.
Для изготовления краника автор отрезает от средней по диаметру трубки кусочек 15мм. На расстоянии 5мм от края сверлит отверстие 3мм.Одевает на гвоздь кусочек трубочки в упор к шляпке. Отмечает на гвозде где расположено отверстие трубки. Отмечает линию среза на 4мм ниже трубки. Сверлит в гвозде отверстие диаметром 2 мм. Отрезает гвоздь по ранее намеченной линии.
Вставляет краник в отверстие просверленное в большой трубке. Совместив отверстия в обоих трубках спаивает их.
Что бы гвоздь не выскакивал делает стопор. Отрезав от средней трубки кусочек 4мм одевает его на вставленный в краник гвоздь. Спаивает край гвоздя и отрезанный кусочек. Нужно что бы гвоздь проворачивался в кранике.
Далее, что бы не поломать, автор вставляет в самую тонкую трубку кусок проволоки и огибает её вокруг банки формируя полукруг 70-80 градусов.
Делает сопло. Отрезает от иглы для мячей головку. Припаивает иглу под углом к полукруглой трубке. Это сделано для того, что бы потом можно было вставить сопло в большую трубку.
Отмечает на трубке с краном отверстие куда будет вставляться сопло, учитывая то, что конец сопла должен торчать из трубки на пару миллиметров, и противоположный конец трубки сопла. Лишнее можно отрезать.
Сделав отверстие (не сквозное) вставляет сопло. Если необходимо край трубки можно подрезать. Надрезает край трубки на 6 частей и сгибает их вовнутрь.
Вставляет противоположный конец и спаивает обе стороны трубки.
Дальше делает головку горелки. Отрезав от ключа-головки 5мм расширяет отверстие сверлом на 5мм и одевает на сопло.
Делает емкость под топливо. Сверлит в крышки банки два 4мм — их отверстия напротив друг друга. Вставляет в одно из них среднюю трубку так,что бы она не доставала до дна банки на 1 см. Отступив от крышки 2 см обрезает её. Отпилив ещё 2.5см от трубки вставляет его во второе отверстие в крышке. Припаивает трубки к крышке.
Трубку от компрессора подключает к длинной трубке емкости, а горелку подключает к короткой.
Наливает в емкость бензин и соблюдая технику безопасности поджигает горелку.
Более подробно можно посмотреть на видео.

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Паяльная горелка для ювелира | Домовёнок

Самый распространенный способ соединения металлических деталей в домашних условиях пайка. Ее достоинство — простота, а недостаток — низкая прочность. Паянные оловом чайники, самовары, к примеру, даже при небольшом перегреве могут дать течь. К тому же подобный способ не годится для ювелирных изделий — место пайки после обработки выглядит черным пятном.

Более всех пригодна технология с использованием твердых припоев на основе сплавов серебра. На сегодняшний день она достигла высокого совершенства, применяется, в частности, при изготовлении реактивных двигателей, в ювелирном деле. Поскольку температура плавления припоев здесь достигает 600 — 800 градусов, нагревать детали приходится непосредственно пламенем горелки. Оно должно быть достаточно интенсивным и сосредоточенным на крайне ограниченном участке.



Простейшее решение задачи — введение в пламя специальной трубки, через которую дуют (см. рис.1). Этот прием был известен еще в Древнем Египте.
Трубка обычно стальная диаметром 6—10 мм. Чтобы изогнуть ее плавно, без изломов (иначе будет трудно дуть), трубку предварительно заполняют песком.
На рисунке на столе у мастера стоит коптилка — ныне почти забытый осветительный прибор, известный еще Синдбаду-мореходу. Он широко применялся в годы Великой Отечественной войны.



Светильник представляет собой конический бачок с завинчивающейся крышкой, наполненный керосином или соляркой (только не бензином — это приведет к взрыву). Можно использовать и спирт — потребуется его совсем немного, а пламя будет чистым, без копоти и без неприятного запаха. Сбоку у коптилки имеется наклонная трубка с фитилем.

Пламя у такой горелки многослойное, как у свечи. Его центральная ярко светящаяся часть — область недогоревшего углерода. Вот сюда и нужно вдувать воздух паяльной трубкой. Пламя от этого становится голубоватым, шумным и резко увеличивает отдачу тепла. Мелкие детали быстро нагреваются в нем добела
Таким способом можно паять, скажем, мельхиоровые серьги, кольца, хотя, уверен, вскоре вы возненавидите коптилку с паяльной трубкой за их крайнее неудобство.



Столь же несовершенны и газовые горелки, изображенные на нашем рисунке в начале материала. С их помощью в конце прошлого века паяли велосипедные рамы. Тепловая мощность такой горелки могла превышать 7 кВт, но приходилось настолько интенсивно работать легкими, что большинство работников страдало тяжелыми заболеваниями.



Гораздо безопаснее и удобнее в работе паяльная горелка, снабженная «пистолетной» ручкой. Со всеми агрегатами вы видите ее на рисунке 2. Работает горелка на сжатом воздухе, к которому примешивают пары бензина, поступающие из испарительного карбюратора. Необходимое для несложной работы давление около 0,1 — 0,2 атм обеспечивается педальным автонасосом — достаточно делать ногой 5 — 6 движений в минуту. Это нисколько не утомляет и позволяет регулировать пламя горелки без помощи рук.



Сжатый воздух попадает в ресивер — емкость на 1 — 2 литра, которая сглаживает пульсацию его потока. Поскольку давление здесь небольшое, ресивер можно сделать из консервной банки, мяча и даже… старого глобуса, в последний вклеивают трубчатый тройник, укрепляют полоской бумаги по экватору и закрывают бумагой отверстие у полюса.



Равномерный поток воздуха из ресивера идет в испарительный карбюратор, где захватывает пары бензина, и далее направляется в горелку.
Как устроен карбюратор, показано на рисунке 3. Его можно сделать из старого нержавеющего половника, к которому припаивают дно, а в сфере по центру делают отверстие для заливки бензина и пару патрубков по бокам для одевания шланга. Перед пайкой карбюратор заполняют крупной металлической стружкой или путаной проволокой, способствующими интенсивному испарению бензина, пары которого поступают в горелку. Карбюратор при работе сильно охлаждается. Его можно подогревать, опуская в теплую воду.



Собственно горелка представляет собой довольно трудоемкую в изготовлении конструкцию, снабженную краном, соплом, стабилизатором пламени, регулировочными устройствами. Она должна давать пламя разных размеров — от широкого «языка» до острой «иглы». «Язык» обычно используют при работе с мельхиором, а «иглу» с — серебром.





Для мельхиора сойдет горелка упрощенной конструкции (рис. 4). Она состоит из сменной стальной трубки диаметром 4—10 мм, укрепленной на деревянной рукоятке пистолетного типа; Выбор трубки зависит от рода работы и размера изделия. Важно плавно регулировать подачу рабочей смеси. Поскольку кран сделать самому достаточно трудно, можно просто передавливать шланг несложным винтовым приспособлением.



Приемам работы, припоям и прочим деталям мы посвятим отдельную публикацию. А самым нетерпеливым пока сообщим, что в качестве флюса при пайке серебром применяется бура (натрий тетраборнокислый). Лучший состав припоя для начинающих — 1 часть серебра и 1 часть меди по весу.



А.ИЛЬИН. Журнал юный техник № 1-96г.

This entry was posted on Вторник, Июнь 7th, 2011 at 12:14 and is filed under Идеи. You can follow any responses to this entry through the RSS 2.0 feed.

domovenok.kz

Бензиновая горелка для пайки своими руками

Для изготовления бензиновой горелки своими руками Вам потребуется:

• металлический тройник, уголок, жиклеры, труба;
• медные трубки для жиклеров;
• металлическая емкость для нефтепродуктов;
• компрессор с манометром, резиновый шланг;
• электронагревательный тэн.
• краны подачи нефтепродуктов и воздуха.
• металлическая труба и пластина для горелки.
• крепежные материалы.

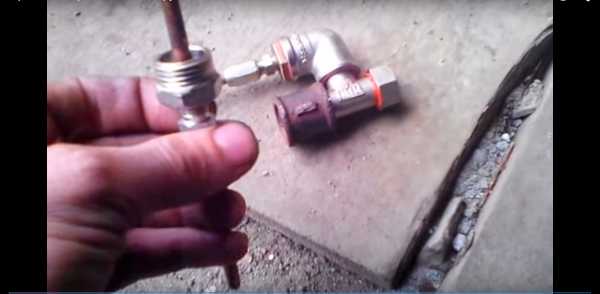

Для изготовления смесителя возьмите обычный металлический тройник. На боковой патрубок необходимо установить металлический уголок. В каждый патрубок подачи вкручивается жиклер с медной трубкой. Один служит для подачи в бензиновую горелку воздуха, а второй для подачи нефтепродуктов.

В данном случае для подачи воздуха используется трубка с отверстием 0,8мм, а для подачи нефтепродуктов 2мм. На конце жиклер имеет два диаметрально противоположных распила в 1-2мм. Тройник полностью пустотелый, в нем помещается порядка 50г масла.

Смеситель устанавливается на металлическую емкость для нефтепродуктов. медные трубки для подачи воздуха и горючего отводятся назад. Если есть старая бензиновая горелка можно взять с нее или изготовить самостоятельно. В емкости прорезается отверстие под трубку подачи горючего.

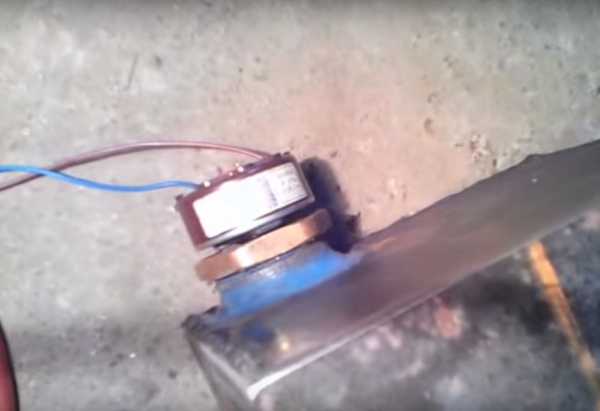

Конструкция данной емкости предусматривает наличие нагревательного тэна в нижней плоскости. Тэн работает от внешнего источника электропитания. Конец сливной трубы подачи масла находится на такой высоте, чтобы тэн постоянно находился в жидкости. Это необходимо в целях безопасности.

Бензиновая горелка питается через кран, который устанавливается на верхней крышке. Он открывает прямую подачу масла на тройник. Это позволяет регулировать подачу горючей смеси при постоянном давлении воздуха. Рабочая температура горючей смеси для пайки должна быть в пределах 60°С.

Для контроля температуры жидкости к боковой стенке бака крепится контакт мультиметра. В данной конструкции включение подогрева требуется только перед началом работы. Когда начинается пайка, температура тройника обеспечивает достаточный уровень нагрева.

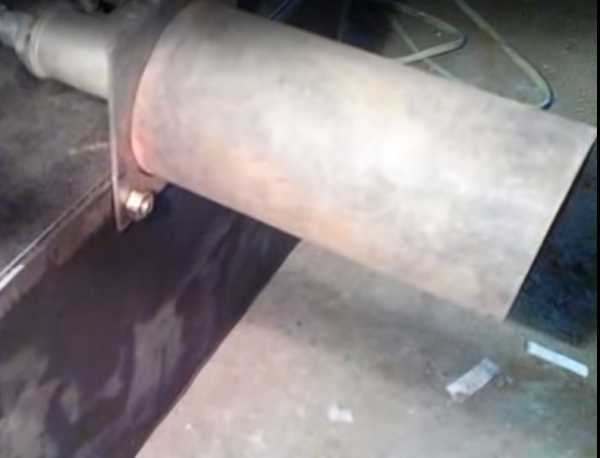

Рабочий выход горелки изготавливается из металлической трубы и пластины. Сопло сделано небольшого размера. Это позволяет предотвратить налипание продуктов сгорания на стенках.

Для вычисления оптимальной длины сопла необходимо определить радиус распыла жидкости. И установить сопло таким образом, чтобы на край трубы попадал лишь незначительный процент смеси.

Боковая панель бака бензиновой горелки оснащается указательной трубкой. На ней отмечаются точки максимума и минимума заполнения нефтепродуктом. Сама трубка подключается у дна бака.

Для удобства эксплуатации к основной емкости можно подключить систему автоматической подачи горючей жидкости. Это позволит снизить контроль за наличием топлива в баке.

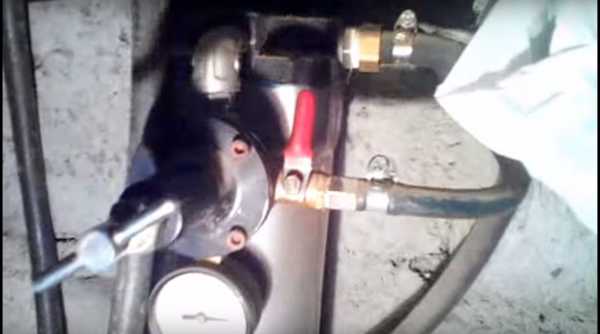

К смесителю от компрессора подключается шланг подачи воздуха. Между компрессором и шлангом нужно установить кран. Данная бензиновая горелка предусматривает начальное давление в компрессоре 2 атмосферы.

После открытия крана давление в системе опускается до 0,8атмосфер. Но для пуска бензиновой горелки будет достаточно 0,2.

Открывается кран подачи масла и поджигается горючая смесь. При помощи крана подачи воздуха регулируется напор пламени, которым осуществляется пайка.

А краном подачи масла регулируется расход топлива. Опытным путем можно определить показатель давления, при котором сорвет пламя горелки. Бензиновая горелка для пайки готова к эксплуатации.

Видео: горелка на отработке своими руками.

metmastanki.ru
