технические характеристики, как сделать своими руками

Аэросани – это уникальное транспортное средство, по проходимости по снегу этому виду транспорта нет равных. Поэтому, они считаются незаменимым помощником для любого рыболова. С точки зрения конструкции, это транспортное средство с полозьями для движения по снегу, а передвигается оно с помощью авиационного пропеллера, который вращает бензиновый двигатель.

Сани способны развивать скорость до 150 км/час, что является неоспоримым преимуществом перед снегоходами. При наличии кабины и мягкой подвески, аэросани могут оказаться наиболее комфортным транспортным средством после автомобиля. Но автомобиль по непроходимым просторам, засыпанным снегом, не поедет.

На первый взгляд, все очень сложно, но если вникнуть, то никаких сложностей нет, и аэросани реально сделать самому из подручных средств, не затрачивая огромных усилий.

Технические характеристики аэросаней

Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:

  • Обороты двигателя – 4700.
  • Мощность – 15 л.с.
  • Максимальное усилие пропеллера – 62 кг.
  • Диаметр винта – 1300 мм.
  • Наибольшее число оборотов винта – 2300.
  • Передаточное число редуктора – 1,85.
  • Площадь полозьев – 0,68 м квадратных.
  • Вместительность бака для топливного – 40-50 л.
  • Наибольшая скорость – 40-50 км/час.
  • Наибольшая скорость по твердому снегу – 50-70 км/час.
  • Наибольшая скорость по снегу, на просторах – 70-80 км/час.
  • Наибольшая скорость по снежному насту – 100-110 км/час.
  • Максимальный вес (без водителя) – 90,7 кг.
  • Максимальный вес с грузом – 183 кг.

Грузоподъемность

Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.

Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.

Дальность передвижения

Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.

Запас топлива

Как правило, устанавливается стандартный бак на 40-50 литров. Кроме этого, в дорогу нужно взять емкость с топливом, объемом в 20 литров. Этого топлива вполне достаточно, чтобы преодолеть значительное расстояние без дозаправки. В любом случае, нужно правильно рассчитывать запас топлива, так как в заснеженной глуши, вряд ли удастся дозаправиться.

Скорость хода

По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.

Конструкция тормозов и пуска двигателя

Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж. Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.

Особенности аэросаней для рыбаков

Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда. Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.

Как сделать аэросани своими руками

Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план. От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.

Конструкция корпуса

Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона. Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм. Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.

Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.

В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками. После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем. Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.

Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.

Винтомоторная система

Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.

Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.

Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.

Ходовая подвеска

Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.

Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.

Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.

Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось. Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия. В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута. Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.

Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.

Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.

Как оборудовать аэросани?

Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.

Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.

В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.

Аэросани на основе двигателя от бензопилы

Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.

Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л.с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.

Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.

Техника безопасности

Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер. Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.

В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.

В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.

Аэросани способны облегчить жизнь рыбака и весьма существенно, особенно в заснеженных районах. Это единственное транспортное средство, не считая снегохода, на котором можно без проблем перемещаться в таких условиях на дальние расстояния.

Загрузка…


fishingday.org

Как сделать аэросани своими руками: чертежи самодельных саней

Аэросани используют там, где нет дорог или с трудом проходит трактор. Этот самодельный транспорт не имеет сцепления и сложной трансмиссии. Гидравлические тормоза также отсутствуют, поэтому аэросани легко сделать своими руками.

Преимущества на зимней рыбалке

Зимой рыбакам приходится преодолевать большие расстояния. Использование самодельной техники делает заброску к водоему быстрой и удобной. Транспортное средство оборудовано полозьями, благодаря этому возможно перемещение по льду, насту и снегу. Аэросани приводит в движение авиационный пропеллер. Он вращает мотор, который работает на бензине.

При езде сани развивают скорость до 150 км/час. Этим они выгодно отличаются от снегоходов. Обладая мягкой подвеской, транспорт обеспечивает комфорт при езде. Если говорить о плавности хода, то аэросани сравнимы с автомобилем. На них часто устанавливают кабины, это дает дополнительную защиту от ветра и мороза.

Днищевая рама служит основанием конструкции, ее делают в виде панели. Раму собирают из брусков-лонжеронов, лучше всего использовать сосновые. Также требуется пенопластовый наполнитель, а жесткость конструкции придают с помощью деревянных поперечин.

Раму обшивают, для этой цели необходимо приобрести фанерное полотно. Вместе с изгибом на кручение и высокой жесткостью оно демонстрирует высокие качественные характеристики.

Технические характеристики

Самодельные аэросани лучше снегохода; мотосани для рыбалки своими руками можно сделать, установив на конструкцию мотор мощностью от 15 л.с. Так легко добиться следующих показателей:

  1. За 1 минуту двигатель совершает 4700 оборотов.
  2. Диаметр винта составляет 1300 мм, он раскручивается до 2300 оборотов. Максимальное усилие — 62 кг.
  3. Топливный бак вмещает от 40 до 50 л бензина.
  4. Без водителя вес конструкции составляет 90,7 кг. С грузом — 183 кг.

Выбор двигателя зависит от массы аэросаней, их размера и грузоподъемности. Мотор должен быть такой мощности, чтобы воздушный винт совершал требуемое число оборотов. Эту величину подбирает конструктор. Необходимо стремиться к тому, чтобы конструкция была легкой, тогда можно установить двигатель небольшого размера и мощности. Техника должна иметь систему воздушного охлаждения.

На аэросани часто ставят автомобильный мотор. Он отличается большой мощностью, самодельные аэросани двигателем оснастить просто, ведь достаточно снять его со старой машины.

На сани можно установить мотор от мотоцикла «Юпитер», хорошим вариантом станет двигатель, снятый с «Жигулей». Можно использовать К-62И. Это карбюратор, который имеет 2 цилиндра. Зажигание осуществляется от батареи, а топливный бак рассчитан на 30 л бензина.

На легкие аэросани можно установить Д-30 или Д-15. Первый развивает тяговое усилие 40 кгс, а второй — 60 кгс. Д-15 имеет зубчатый редуктор. На том и другом двигателе бак рассчитан на 15 л топлива.

Грузоподъемность

Грузоподъемностью называют способность транспортного средства перемещать грузы и пассажиров. Это полный вес машины вместе с амуницией и людьми. Самодельные агрегаты рассчитаны на перевозку от 1 до 5 человек. С нагрузкой вес аэросаней достигает 300 кг.

Дальность и скорость передвижения

Если на аэросани установить двигатель мощностью 15 л.с., по твердому снегу они разовьют скорость от 70 до 80 км/ч, средняя скорость — 40−50 км/ч. Скорость по укатанному снегу возрастает. Быстрее всего транспорт едет по насту, максимальная скорость по снежной местности может составлять 110 км/ч. Но на высокой скорости снижается устойчивость техники, есть вероятность, что она опрокинется. Поэтому не рекомендуется развивать скорость выше 50−70 км/ч.

Чаще всего на самодельный транспорт устанавливают баки, емкость которых составляет 40 л. Залитого топлива хватает на 300 км.

Запас топлива

Поскольку на аэросанях передвигаются по местности, где нет заправочных станций, необходимо позаботиться о запасе топлива. Его наливают в канистру, лучше всего использовать емкости объемом в 20 л. Этого запаса будет достаточно, чтобы выбраться из снежной глуши.

Конструкция тормозов

Тормозную систему самодельной техники нельзя назвать классической. На концах задних лыж делают скребки, от педали тормоза протягивают тросы, которые при необходимости приводят их в действие. Когда водитель нажимает на педаль, происходит опускание скребков вниз. Из-за этого ход саней замедляется.

Как сделать своими руками

Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

Чертеж типовых аэросаней:

Корпус

Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.

Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.

Работу начинают с монтажа нижней рамы, на нее производится установка шпангоутов. Обязательно делают распорки, их фиксируют к шпангоутам с помощью уголков. Когда этот этап будет завершен, переходят к закреплению стрингеров. Поперечное усиление специальными балками необходимо, ведь на самодельной технике перевозят грузы.

Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.

Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.

Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.

Винтомоторная система

Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.

Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.

Подвеска

Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.

При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.

Как правильно оборудовать?

Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.

Аэросани с двигателем от бензопилы

Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.

Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.

Альтернативные варианты

В качестве корпуса для аэросаней можно использовать автомобильный корпус.

Вот, например, аэросани, изготовленные из «буханки».

Техника безопасности во время эксплуатации

При эксплуатации самодельного транспорта потенциальную опасность для пассажиров представляет пропеллер. Чтобы предотвратить несчастные случаи, пропеллера винт прячут в кожух. Этот элемент защищает не только пассажиров, но также сам пропеллер от попадания в него посторонних предметов.

Собирая аэросани, следует контролировать качество работы. Основная нагрузка приходится на лыжи, поэтому качество болтового соединения должно быть высоким. Крепления нужно проверять, вовремя производить техническое обслуживание. Пропеллер регулярно осматривают, важно вовремя увидеть возникшие дефекты.

Безотказная работа техники возможна, если двигатель для аэросаней работает нормально, есть горючее, масло налито до нужного уровня.

Собирая технику, ориентируются на размеры, представленные на чертежах. Обязательно делают кабины козырек, аэросани тогда становятся более удобными в эксплуатации. Не нужно вносить изменения в конструкцию, это может стать причиной неполадок.

ribaku.info

Самодельные аэросани с двигателем «Lifan»: фото и описание самоделки

Аэросани с двигателем от мотоблока: фото и описание самоделки.

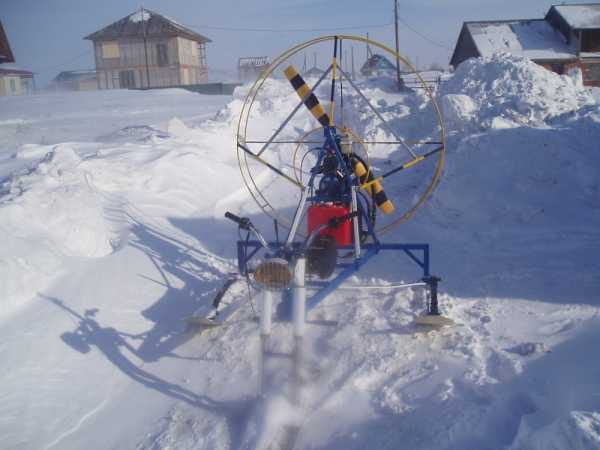

Дорогие друзья! Представляем Вашему вниманию очередную самоделку от умельца Александра Золотарёва — это самодельные аэросани. Просмотрев эту конструкцию, Вы также сможете построить такие аэросани своими руками.

Аэросани сделаны из самодельных саней, каркас саней сварен из трубы квадратного сечения к нему закреплены две лыжи.

На раме установлен китайский двигатель «Lifan» мощностью 6,5 л.с.

Двигателя «Lifan» в основном устанавливаются на мотоблоки и минитрактора, умельцы ставят их на различные самоделки — вездеходы, карты, багги, лодочные моторы, в том числе и на самодельные аэросани.

Винт вырезан из древесины и отбалансирован.

Рулевое управление состоит из велосипедного руля соединённого шарнирами с хвостовиком. При повороте хвостовика, осуществляется поворот саней.

Самоделка успешно прошла испытания, правда скорость у аэросаней небольшая не более 15 — 20 км/ч. В дальнейшем автор планирует установить кольцо вокруг винта, что значительно увеличит силу воздушного потока создаваемого винтом.

Отличная самоделка для зимних покатушек!

Автор самоделки: Александр Золотарёв.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях




avto-samodelki.ru

Самодельные Аэросани. Сайт Новосибирских рыбаков

Первой моей самоделкой для рыбалки были аэросани… Сначала мне досталась разукомплектованная голова лодочного мотора Вихрь 30, которую пришлось перебрать и доработать… Была установлена водяная помпа от москвича в самодельном корпусе, рассверлены водяные каналы в блоке цилиндров, из головки цилиндров сделаны выводы для отвода горячей охлаждающей жидкости, на головку цилиндров была установлена ось воздушного винта с натяжным роликом и расширительным бачком, был изготовлен новый глушитель… Для охлаждения тормозной жидкости был установлен радиатор от Москвича…

Тормоза скребкового типа были установлены на задних лыжах, привод тормозов ручник от Жигулей, посредством тросиков…

Рама саней была изготовлена из профильных труб квадратного сечения, сидение и рулевая вилка с рулём была установлена от мотоцикла Восход… Лыжи были изготовлены из сваренного уголка, с накладкой подошвы из развёрнутой полиэтиленовой трубы. Амортизация неровностей на задних лыжах осуществлялась установленными на них рессорами, а передней лыжи телескопической вилкой мотоцикла…

Воздушный винт размером 1,5 метра был изготовлен их трёх склеенных тесинок шириной 150 мм… С последующей оклейкой стеклотканью и оковкой жестью рубящей кромки винта, чтоб можно было косить кусты без последствий 😀 ….

Затем окрашен…

После доработки и покраски стали выглядеть так

Затем вот так

Так как аэросани были изготовлены до снега испытывал на бетонном пандусе склада на лыжах… 😀

затем не дождавшись снега поставил свой вентилятор на колёса…

Потом, как выпал снег испытал сани на лыжах…

Покатухи летом

P.S. На аэросанях так и не успел порыбачить — были проданы…

www.fishingsib.ru

классификация, подбор двигателя, винтомоторной установки

Аэросани — это особый вид вездеходного транспорта, приводимый в движение вращением пропеллера в задней части машины. Используется для передвижения по снегу и льду любителями рыбалки, охоты, связистами, спортсменами и просто желающими покататься. Благодаря простоте конструкции и доступности деталей в условиях домашней мастерской или гаража реально сделать аэросани своими руками.

Содержание материала

Ключевые особенности

В общем виде любые аэросани состоят из корпуса, ходовой части, винтомоторной системы, тормозной системы, рулевого управления. Под корпусом понимается несущий каркас, иногда с обшивкой из пластика или дюрали. Ходовая часть — это широкие загнутые лыжи, распределяющие нагрузку от веса саней и водителя на снег.

Разнообразие проектных решений позволяет выбрать двигатель для аэросаней исходя из потребностей конкретного пользователя: маломощные движки от бензопил подойдут к лёгким мини-саням типа «Вжик», в то время как двигатели большего объёма станут основой для массивных машин большой вместимости с кабинами и мягкими подвесками. Наличие последних двух приближает комфортность езды к автомобильной при сохранении мобильности. Аэросани пройдут там, где авто без специальной подготовки не пройдёт никогда: им покорится и нетронутый глубокий снег, и тонкий лёд.

Отдельные модели могут даже пересекать водные препятствия. Такие аэросани-амфибии называются аэроглиссерами, их ходовая часть выполняется из воздушной подушки, днище которой защищается пластиковой чешуёй. Защита позволяет передвигаться на глиссерах даже по сухому грунту. Однако злоупотреблять этим не стоит, поскольку пробой резины может полностью вывести сани из строя. В самодельных агрегатах роль воздушной подушки исполняет надувная лодка.

Также рекомендуем прочитать:

Максимальная скорость, которую могут развивать аэросани, варьируется в зависимости от их индивидуальных характеристик:

  • в литературе указывается предел в 150 км/ч.;
  • по укатанному снегу рядовые сани поедут до 50 км/ч.;
  • по слежавшемуся нетронутому снегу — 80 км/ч.;
  • по льду — 110 км/ч.

Однако стоит помнить, что с увеличением скорости снижается устойчивость саней и возрастает риск опрокидывания на ходу. Грузоподъёмность также зависит от индивидуальной конструкции. Малолитражные модели едва увезут водителя с его снаряжением, а аэроавтобус с кабиной на основе мотора от, например, «Жигулей» увезёт до пяти человек в полном снаряжении и с уловом. От размеров двигателя и нагрузки варьируется и дальность хода. В среднем 40 л топлива хватает на 300 км пути. Рекомендуется добирать баки с топливом в дальнюю дорогу.

Конструирование кузова

На начальном этапе определяются с необходимыми характеристиками саней. Задают параметры аэровинта, двигателя, проводят прочностный расчёт несущей конструкции кузова и узлов, назначают тип рулевого управления и тормозную систему. По окончании расчётов создают пакет проектной документации, после чего приступают к сборке аэросаней своими руками по чертежам.

В качестве несущей конструкции кузова используют сварной каркас либо раму. Вообще, каркас варить придётся в любом случае. Просто в рамной конструкции он будет служить основанием для обшивки кабины, а при отсутствии рамы основную нагрузку понесёт именно каркас. Рама может быть цельной или ломаной.

Ломаная рама состоит из двух полурам, скреплённых шарнирно. Передняя половина вмещает в себя кабину с элементами управления и поворачивается вместе с вращением рулевого колёса, с которым она соединяется посредством червячного редуктора. Задняя несёт силовой агрегат. В основе как цельной рамы, так и несущего кузова лежат лонжероны — продольные стержни в нижней части конструкции.

На раму кабина устанавливается шарнирно через проставки, а в несущий кузов лонжероны жёстко ввариваются. Каркас сваривается из полых металлических труб, размеры и толщины стенок которых определяются расчётом. Допускается деревянная конструкция каркаса, при этом элементы склеиваются казеиновым клеем и марлей.

В общем виде каркас имеет аэродинамическую форму, он проектируется зауженным и по возможности скруглённым спереди. По длине усиливается шпангоутами (поперечными контурами), располагаемыми равноудалённо друг от друга. Сборка каркаса начинается с нижних элементов: лонжеронов и распорок, к которым привариваются шпангоуты.

Далее устанавливаются продольные элементы верхних поясов (стрингеры). На роль обшивки подойдут:

  • фанерные листы;
  • дюралюминий;
  • пластик.

Лобовое стекло рекомендуется к применению на всех моделях, способных развивать скорость более 30 км/ч.

Ходовая часть

В основе ходовой части аэросаней лежат лыжи из фанеры толщиной 10 мм, усиленные в продольном направлении деревянным брусом и обшитые сверху нержавейкой. Передние части лыж загибаются на стапеле после окунания в кипяток. Кузов устанавливают через амортизаторы в виде пружин либо рессор. Рессоры состоят из трёх частей, монтируются к кузову шарнирно с помощью болта М6. Дополнительную устойчивость в поворотах придают подрезом из сплюснутой по концам трубы диаметром 8 мм, устанавливаемым на передних частях лыж.

На аэросани-самоделки устанавливаются тормоза в виде скребков, размещаемых на краях задних лыж. Скребки приводятся в действие педалью, подведённой через трос к ноге водителя. При нажатии на педаль скребки опускаются, увеличивая трение саней со снегом и замедляя их. Рулевое управление осуществляется либо через червячный редуктор, подведённый к поворачиваемым элементам, либо непосредственно колонкой, соединяющей рулевое колесо с передней лыжей.

Собирая аэросани-амфибию своими руками, можно не заморачиваться со сваркой кузова и устройством ходовой части. Достаточно разместить готовую винтомоторную установку на надувной лодке и защитить днище судна пластиковой чешуёй. Чешую собирают из обрезков ненужного пластика. Размер и масса двигателя должны примерно совпадать с характеристиками типовых лодочных моторов. Чрезмерно массивный движок негативно скажется на вместимости, управляемости и устойчивости глиссера.

Винтомоторная установка

Винтомоторная система размещается на обшитой фанерой деревянной столешнице, для демпфирования вибрации мотора допускается использовать в конструкции опоры резиновые прокладки. Двигатель фиксируется с помощью кронштейнов и подкосов. Силовой агрегат подбирается индивидуально. Больший объём не гарантирует лучших ездовых качеств. Поэтому не стоит стремиться установить мотор от старого ВАЗа на небольшие сани.

Лучше использовать готовый пропеллер, снабдив его дополнительной защитой в виде металлической сетки с обеих сторон. Открытый винт, вращающийся на большой скорости, может нанести серьёзный вред здоровью водителя и окружающих. Геометрия пропеллера подбирается исходя из мощности мотора и скорости его вращения. Для двигателя от мотоцикла ИЖ-56 мощностью 15 лошадиных сил при числе оборотов 1400—1600 в минуту подойдет диаметр 1500 мм с шагом лопастей 500−600 мм, при числе оборотов 2200−2400 в минуту диаметр должен составлять 1200−1300 мм с шагом 650−700 мм.

Внимание, только СЕГОДНЯ!

ribalka.guru

Аэросани своими руками: пошаговая инструкция :: SYL.ru

Аэросани своими руками можно изготовить достаточно просто. Обусловлено это тем, что конструкция не имеет сложной трансмиссии, сцепления, колес, а также гидравлических тормозов. Использовать такое оборудование можно даже в сложных условиях дорог, где непросто пройти даже гусеничному трактору. Высокая эффективность установки и значительная скорость прохождения сделали данный вид самодельного транспорта одним из самых распространенных.

Основание для конструкции аэросаней

В качестве основания конструкции выступает днищевая рама, выполненная в виде плоской панели. Ее предстоит самостоятельно изготовить из сосновых брусков-лонжеронов, пенопластового заполнения, деревянных поперечин, а также прочной обшивки, изготовленной из фанерного полотна. Подобная панель имеет высокие качественные характеристики, выраженные в незначительном весе и высокой жесткости, кроме того, полотно демонстрирует изгиб на кручение, но при этом имеет совсем незначительную толщину.

Советы по изготовлению аэросаней

Если вы решили изготовить аэросани своими руками, то для выполнения лонжеронов предстоит подобрать прямослойные доски, толщина каждой из которых должна быть равна 40 мм. С их использованием предстоит выстругать изогнутые детали, высота которых равна 50 мм. Для боковых элементов необходимо подготовить доски с толщиной, равной 15 мм. Тогда как передняя поперечина, на которой будут укреплены шарниры руля, должна быть выполнена из соснового бруска 60×50 мм. Для того чтобы смонтировать каркас рамы, выполненной в виде панели, необходимо использовать эпоксидный клей. Этот же состав должен быть применен и при креплении к каркасу пенопластовых блоков, кроме того, клей должен быть использован и при облицовке днищевой панели, в процессе чего предстоит применять 5-миллиметровое полотно фанеры.

Рекомендации по изготовлению корпуса

Для того чтобы изготовить аэросани своими руками, необходимо будет соорудить корпус, в основе которого может быть классическая для этой разновидности транспорта конструкция, выполненная на основе легкого каркаса. Последний должен быть выполнен из тонкостенных металлических труб, которые скрепляются между собой методом сварки. Выбирать необходимо заготовки, внешний диаметр которых равен 15 мм. После на каркас необходимо укрепить формообразующие элементы, в качестве которых выступают стрингеры. Крепление необходимо производить с помощью мягкой проволоки.

Особенности изготовления лобового стекла

Для того чтобы изготовить аэросани своими руками, необходимо будет лобовое стекло, которое можно позаимствовать от ЗАЗ-968, для него рама фиксируется на каркасе посредством сварочного аппарата. Образованное стрингерами пространство между ними необходимо тщательно заполнить пенопластовыми блоками. Как только поверхность пенопласта будет обработана и покрыта шпаклевочным составом, корпус необходимо оклеить стеклотканью, которая укладывается в два слоя.

Изготовление дверей

Чтобы изготовить двери, необходимо использовать ту же технологию, которая применялась при выполнении корпуса. То есть, здесь придется подготовить трубки, которые лягут в основу каркаса. Кроме того, предстоит использовать фанерные стрингеры и пенопластовое заполнение. Что касается расположенного окна, а также тех окон, которые будут на дверях, то здесь пригодится использование 4-мм оргстекла.

Если вы решили выполнить аэросани своими руками, чертежи предварительно рекомендуется просмотреть, чтобы выбрать один из них.

Боковые части задней области кузова аэросаней, которые переходят в кили, должны быть отделаны заранее подготовленными полотнами фанеры. Использовать при проведении этих работ необходимо листы 4 мм. Кили представляют собой участки, расположенные за дверями установки. Фанера должна быть укреплена на трубчатом каркасе, а использовать при этом рекомендуется винты М4. После того как проведение такого рода работ будет завершено, можно переходить к оклеиванию внешних поверхностей, применить при этом предстоит стеклоткань, которая обязательно укладывается в два слоя. Внутренняя поверхность фанерной обшивки должна быть защищена от воздействия влаги, использовать для этого необходимо паркетный лак, который наносится в два слоя.

Винтомоторная установка

Аэросани своими руками, чертежи которых предстоит подготовить заблаговременно, имеют в основе винтомоторную установку РМЗ-640, обладающую клиноременным редуктором. Подобными моторами оснащается ряд мотодельтапланов, а также самолетов. Стоит отметить, что винтомоторная установка описываемой конструкции почти ничем не отличается от той, что встроена в популярный двухместный дельталет. С воздушным винтом, диаметр которого равен 1350 мм, агрегат способен развить статическую тягу в 120 кг, что окажется вполне достаточно для описываемой конструкции.

Перед тем как сделать аэросани своими руками, необходимо учесть, что винтомоторная установка на раме-панели должна фиксироваться посредством раскосов в количестве шести штук. Выполнить их необходимо из металлических труб Ø30×1,5 мм.

Для того чтобы снизить аэродинамическое сопротивление, к трубам посредством эпоксидной смолы необходимо приклеить деревянные зализы, которые станут придавать раскосам сечение в виде капли.

Работа над воздушным винтом

Пропеллер для аэросаней своими руками можно выполнить по той же технологии, которая использовалась германской компанией «Хоффман». Перед тем как выполнить винт, необходимо сделать заготовку, используя сосновые бруски 60×20 мм, которые предстоит склеить эпоксидной смолой. При проведении данного процесса слои древесины необходимо расположить симметрично плоскостям сопряжения. После завершения склеивания заготовку необходимо отфуговать, чтобы она соответствовала размерам винта. Для шаблонов нужно применить чертеж винта. А вот сами шаблоны следует подготовить из фанеры. Для проведения работ необходимо использовать несколько их вариантов — плановый, а также вид сбоку, нижние и верхние шаблоны лопасти. Если вы решили изготовить аэросани своими руками, фото которых представлены в статье, необходимо выполнить разметку и использовать на следующем этапе топор с рубанком. А вот заключительные работы по доведению винта стоит выполнить в стапеле. Выполнить его основание необходимо из доски в 60 мм.

Советы по работе с винтом

Для того чтобы определить, насколько точно был обработан винт, необходимо применить синьку, которой нужно обработать нижние шаблоны. На стержень предстоит надеть заготовку и прижать. Это позволит получить отпечатки лопастей. Как только синие отметки будут удалены, рашпилем необходимо прижать винт к шаблонам. Подобные манипуляции предстоит производить до тех пор, пока на заготовке не станут отпечатываться следы шаблонов по длине. Верхняя область винта должна быть обработана в стапеле, после предстоит удалить излишки между сечениями. Для того чтобы контролировать правильность проведения данных работ, необходимо использовать стальную линейку.

Винт для аэросаней своими руками должен быть сбалансирован после того, как он будет готов. Для этого в центральное отверстие необходимо установить стальной валик, а после смонтировать пропеллер на балансировочные линейки. Если обнаружится более легкая лопасть, то ее необходимо загрузить свинцом, который должен быть наклеен в виде полосок. Как только удастся добиться равновесия, из полосок нужно отлить круглый стержень, который крепится на эпоксидный клей в отверстие, сделанное в лопасти.

Проведение отделки пропеллера

Можно изготовить аэросани из бензопилы своими руками, но если вы решили использовать в работе описанную выше технологию, то на следующем этапе необходимо оклеить пропеллер стеклотканью в два слоя. После нужно произвести шлифовку, завершающую балансировку. Далее поверхность грунтуется, а также окрашивается автоэмалью. Спереди расположенную лыжу необходимо склеить на эпоксидной смоле, применив полосы фанеры, толщина которых равна 4 мм. В работе при этом должны быть использованы и полосы нержавейки в 0,8 мм. Толщина склейки эквивалентна 30 мм. Передняя область лыжи должна иметь вид дуги из металлической трубы в 16 мм. В средней части этот элемент должен иметь направляющие подрезы из листовой нержавейки в 3 мм. Лыжа будет иметь пружинно-гидравлический амортизатор, позаимствованный от «Урала».

Задние лыжи имеют коробчатый вид. Их подошвы склеены из фанеры и нержавейки, а вот боковины необходимо подготовить из доски 25 мм. Эти элементы лишены амортизации. Рулевое управление взято от мотоколяски СЗД. От нее можно взять и обогреватель. Тормоза установлены на задних лыжах. Привод комбинированный: от педали до рычага он будет тросовым, тогда как от рычага до скребка его необходимо сделать жестким. Если вы хотите сделать установку более сложной, то можно изготовить радиоуправляемые аэросани своими руками.

www.syl.ru

Аэросани для рыбалки своими руками

Аэросани – это уникальное транспортное средство, по проходимости по снегу этому виду транспорта нет равных. Поэтому, они считаются незаменимым помощником для любого рыболова. С точки зрения конструкции, это транспортное средство с полозьями для движения по снегу, а передвигается оно с помощью авиационного пропеллера, который вращает бензиновый двигатель.

Сани способны развивать скорость до 150 км/час, что является неоспоримым преимуществом перед снегоходами. При наличии кабины и мягкой подвески, аэросани могут оказаться наиболее комфортным транспортным средством после автомобиля. Но автомобиль по непроходимым просторам, засыпанным снегом, не поедет.

На первый взгляд, все очень сложно, но если вникнуть, то никаких сложностей нет, и аэросани реально сделать самому из подручных средств, не затрачивая огромных усилий.

Технические характеристики аэросаней

Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:

  • Обороты двигателя – 4700.
  • Мощность – 15 л.с.
  • Максимальное усилие пропеллера – 62 кг.
  • Диаметр винта – 1300 мм.
  • Наибольшее число оборотов винта – 2300.
  • Передаточное число редуктора – 1,85.
  • Площадь полозьев – 0,68 м квадратных.
  • Вместительность бака для топливного – 40-50 л.
  • Наибольшая скорость – 40-50 км/час.
  • Наибольшая скорость по твердому снегу – 50-70 км/час.
  • Наибольшая скорость по снегу, на просторах – 70-80 км/час.
  • Наибольшая скорость по снежному насту – 100-110 км/час.
  • Максимальный вес (без водителя) – 90,7 кг.
  • Максимальный вес с грузом – 183 кг.

Грузоподъемность

Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.

Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.

Дальность передвижения

Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.

Запас топлива

Как правило, устанавливается стандартный бак на 40-50 литров. Кроме этого, в дорогу нужно взять емкость с топливом, объемом в 20 литров. Этого топлива вполне достаточно, чтобы преодолеть значительное расстояние без дозаправки. В любом случае, нужно правильно рассчитывать запас топлива, так как в заснеженной глуши, вряд ли удастся дозаправиться.

Скорость хода

По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.

Конструкция тормозов и пуска двигателя

Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж. Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.

Особенности аэросаней для рыбаков

Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда. Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.

Как сделать аэросани своими руками

Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план. От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.

Конструкция корпуса

Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона. Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм. Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.

Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.

В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками. После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем. Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.

Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.

Винтомоторная система

Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.

Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.

Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.

Ходовая подвеска

Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.

Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.

Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.

Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось. Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия. В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута. Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.

Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.

Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.

Как оборудовать аэросани?

Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.

Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.

В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.

Аэросани на основе двигателя от бензопилы

Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.

Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л.с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.

Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.

Техника безопасности

Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер. Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.

В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.

В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.

Аэросани способны облегчить жизнь рыбака и весьма существенно, особенно в заснеженных районах. Это единственное транспортное средство, не считая снегохода, на котором можно без проблем перемещаться в таких условиях на дальние расстояния.

udilka.su

Отправить ответ

avatar
  Подписаться
Уведомление о
