Узел встречная восьмерка схема – Встречный узел (встречная Восьмерка): как вязать, пошаговая схема

Рис. 8 б. Восмерка.

Узел двойной проводник («заячьи уши»)

применяется в случаях, когда из узла должно выходить две петли: при прощелкивании репшнура в карабин, для связывания беседки и в спасательном деле для транспортировки пострадавшего.

Первый этап его вязки похож на начало завязывания узла проводника, но из петли вынимается сдвоенная веревка (похоже на заячьи или ослиные уши, (рис. 9а)), затем петля накладывается на эти «уши» и у основания узла придерживается большим пальцем, а узел затягивается (рис. 96),

после чего узел аккуратно расправляется и внимательно проверяется его рисунок, т. к из-за перекручивания веревки могут легко возникнуть ошибки. Двойной проводник очень надежен и имеет большое трение в узле, поэтому не требует контрольных узлов (рис. 9в),

Рис. 9 в. Двойной проводник.

под нагрузкой сильно затягивается.

см. также — вторую часть

страницу с этими и другими узлами, анимированную!

Книгу, откуда можно почерпнуть знания по вязке десятков узлов

budetinteresno.info

Узел встречная восьмерка — Здесь рыба

Может быть, мало кто задумывался, но всевозможные узлы окружают нас повсюду. Без них буквально нельзя обойтись ни дня: завязать галстук, шнурки, бельевая веревка… ну а стоит только выбраться за город – так количество узлов и необходимость уметь их завязывать возрастает многократно.

Наверняка каждый рыбак или охотник может навскидку вспомнить, как завязывается пара-тройка узлов. Что уж говорить об альпинистах или лодочниках – ведь от узлов в буквальном смысле может зависеть их собственная жизнь.

Встречный узел, двойной, обратный, грейпвайн, австрийский… порой и сами названия не так-то просто запомнить. Однако через постоянные тренировки всегда можно добиться желаемого и запомнить не только встречный, но и академический узел, и саморазвязывающийся… и многие другие. Важно лишь постоянно тренироваться на практике, доводя все действия до автоматизма, потому что в критической ситуации времени все как следует обдумать и вспомнить попросту может и не оказаться.

Узел встречный

Всем, кто интересуется, как вязать узел, встречный рекомендуется к разучиванию прежде всего. Ведь он, во-первых, относится к самым необходимым узлам – будь то альпинизм или рыбалка, охота или даже повседневная жизнь. Позволяет связать воедино две веревки, порой даже различной толщины, что и бывает нужно довольно часто. Встречный узел просто развязать, однако отлично держит нагрузку. Благодаря этим качествам он популярен и наиболее востребован.

Для того чтобы организовать такой встречный узел, потребуется для начала на свободном конце первой веревки завязать простой узел, но не затягивать его до конца, а оставить в «рыхлом» состоянии. Затем свободный конец второй веревки просовывается в петлю простого узла, и после чего дублируются абсолютно все изгибы первого простого узла.

Нужно при этом не допускать перехлестов. Если же они образовались – устранить. Когда все перехлесты устранены, надо затянуть встречный узел, перехватив одной рукой все два конца от одной и другой веревок и точно так же второй рукой – за концы обеих веревок – и протянув руки со значительным усилием в противоположные стороны.

Во время обустройства встречного узла следует непременно обращать внимание также и на страховочные узлы: их присутствие обязательно.

Узел академический

Академический узел вяжется довольно легко, он предназначается для того, чтобы было можно связать концы веревок разной толщины. Данный узел отлично держит нагрузку и не затягивается при этом намертво, после снятия нагрузки его можно быстро развязать.

Чтобы завязать академический узел, нужно иметь представление о том, как вяжется прямой узел, при этом первая веревка образует петлю, через которую продевается вторая, обкручивается два раза и вынимается из петли первой веревки. При этом важно менять направление обносов: сначала в одну сторону, а затем в другую, иначе может получиться так называемый бабий узел, который не такой надежный, как академический.

Данный узел требует обязательного применения страховочных (контрольных) узлов.

Узел брамшкотовый

Чтобы связать брамшкотовый узел, нужно сделать петлю из первой веревки, через нее продеть вторую веревку так, чтобы при этом образовалась небольшая петля, а затем через нее два раза продевается ее конец, обвязанный вокруг петли первой веревки.

Данный способ вязки также требует обязательного применения страховочных (контрольных) узлов. Брамшкотовый узел известен тем, что начинает ползти при нагрузках переменного характера и не затягивается намертво при сильных нагрузках.

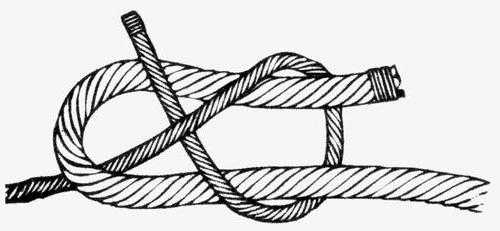

Шкотовый узел

Считается, что данный узел известен людям еще с незапамятных времен: узел шкотовый был найдет археологами при раскопках человеческих поселений, датированных 7 000 годами до нашей эры.

Чтобы связать узел, нужно: свободный конец первой веревки продеть в петлю второй веревки, обвязать первой веревкой основу петли второй и, вернувшись назад, протянуть свободный конец первой веревки в петлю, ниже ее основы. Затем узел затягивается и фиксируется.

Узел шкотовый применяется исключительно на веревках растительного происхождения. Он держит только тогда, когда к нему приложена нагрузка. Имеется множество его вариаций и применений, а потому всем, кто интересуется, как завязывать узлы, рекомендуется к обязательному изучению.

Встречный проводник

Узел часто используется в альпинизме, он отлично связывает две ленты или ремня и удерживает их. Если использовать круглые веревки, такой узел может при определенных видах нагрузки поползти.

Для начала нужно завязать простой свободный узел на конце второй веревки, затем продеть через петлю этого узла свободный конец первой веревки, следуя по пути первого узла второй веревки, но в обратном направлении. Остается лишь сильно затянуть узел и зафиксировать его.

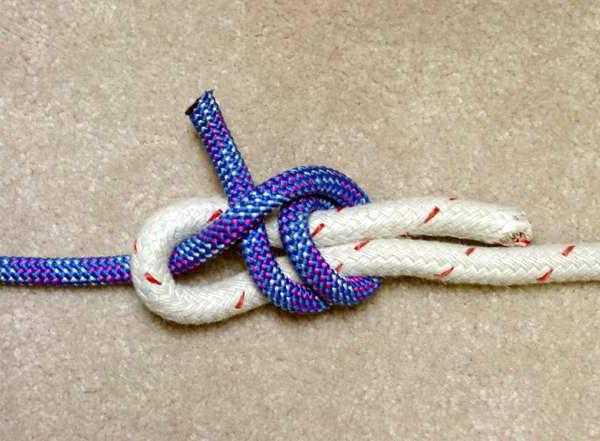

Встречная восьмерка

Встречная восьмерка – узел, также относящийся к одним из самых древних. Другое его название – фламандский узел. Хотя изначально он и относился к морским узлам, со временем нашел себе применение и на суше.

Для того, чтобы завязать встречную восьмерку, нужно: завязать в виде свободной восьмерки конец первой веревки, затем сделать точно такую же восьмерку на второй веревке, проводя ее параллельно виткам первой веревки. То есть вязать вторую веревку придется как бы в зеркальном отражении к первой. В конце узел прочно затягивается.

Если требуется связать как два толстых каната или троса и даже тоненькую леску, то для этого прекрасно подойдет встречная восьмерка. Узел прост в освоении, прочен и быстро развязывается.

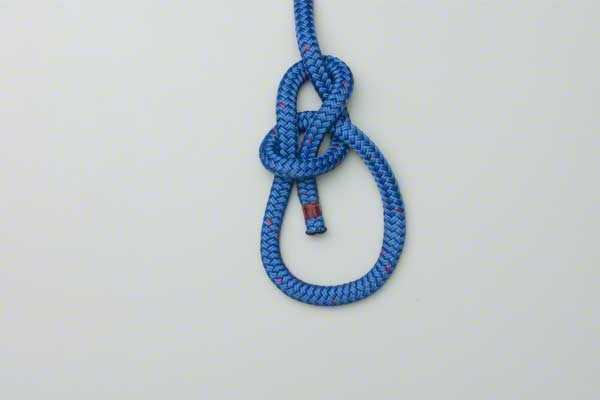

Булинь

Этот узел также называется беседочным – по названию небольшой деревянной платформы-скамейки, на которую усаживался матрос, чтобы, например, покрасить борт судна или очистить его от ракушек.

Нет ничего сложного в том, как вязать булинь. Тем более, что и сфера его применения чрезвычайно широка. Он наверняка пригодится не только альпинистам или рыбакам, но и простому человеку в быту, ведь неспроста булинь зовется королем всех узлов.

Чтобы его завязать, нужно сначала образовать скрещенную закрытую петлю на первой веревке, через эту петлю продевается конец второй веревки, заводится за свободный конец первой и засовывается в ее петлю. Знатоки при этом советуют запоминать так, как учили еще на старинных судах: трусливый заяц в норе (образование петли), трусливый заяц вылез из норы (вытягивается свободный конец второй веревки через петлю первой), трусливый заяц обежал дерево (конец второй веревки заводится за конец первой), трусливый заяц снова спрятался в норе (продевание конца второй веревки в петлю первой).

Проводник

Относится к узлам, обязательным к освоению не только в морском деле, но и в промышленном альпинизме, для спасателей и т.д. Проводник прекрасно выручит, если необходимо организовать точку крепления на основной веревке, причем можно вязать его абсолютно в любом месте по всей ее длине.

Проводник завязывается, как самый обычный узел, но для этого берется не один конец веревки, а сдвоенный — сложенный вдвое на любом отрезке веревки. Продетая на выходе петля образует удобный ходовой «канал», через который можно провести как другую веревку, ремень или трос (отсюда и название узла), так и организовать другой узел или закрепить карабин.

Двойной проводник

Узел двойной проводник, как правило, не требует страховочных узлов из-за большого трения и свойства самозатягиваться под нагрузками. Он также имеет название «заячьи уши» за характерный внешний вид.

В принципе, вяжется он точно так же, как и обычный проводник, но из петли вытягивается сдвоенная веревка, которая и имеет вид ушей зайца. На эти уши и накладывается петля, а затем затягивается. При этом нужно большим пальцем правой руки (или левой – для левшей, соответственно) придерживать петлю у основания узла.

Грейпвайн

Новичку, который только начал постигать науку, как завязывать узлы, данный узел нельзя рекомендовать к освоению: он довольно сложен в исполнении. Тем более, что неправильно завязанный, он может послужить причиной несчастного случая, хотя и может выглядеть, как верный.

Сам грейпвайн представляет собой два эдаких полуузла, они после завязки подтягиваются один к другому.

Последовательность вязки грейпвайна такова: сначала первая и вторая веревки нужно сложить друг другу навстречу и вместе с завязанными концами на каждой веревке. При этом первая веревка находится несколько выше второй. Затем свободный конец первой под прямым углом загибается в сторону к себе и проводится поверх второй веревки. После этого конец подводится вниз и обматывает сразу обе веревки, смещаясь по отношению к этому витку в правую сторону (к первой веревке) и снова загибается по направлению к себе. Далее конец опять подводится вниз, так, чтобы повторно обхватить веревку. При этом конец снова смещается вправо и затем заносится над первой и второй веревками. Образуется своеобразная ложбинка между веревками. Затем параллельно ложбинке конец подводится под обоими витками в левую сторону. Первый полуузел после этого затягивается.

Аналогично вяжется и второй полуузел, затем эти два полуузла подтягиваются один к другому.

Стремя

Стременной узел, он же просто стремя, он же – выбленочный. Применяется для организации точки опоры для ноги. Второй конец веревки можно закрепить на рельефе или искусственной опоре. Внешний вид узла действительно напоминает стремя для всадника. Он представляет собой две противонаправленных по отношению друг к другу петли, которые как легко затягиваются, так и легко распадаются, потому их можно применять при необходимости экономии времени. Страховочный узел при этом на самом стремени строго обязателен!

Ткацкий узел

Если необходимо связать между собой две одинаковые по толщине веревки, то для этого прекрасно подойдет так называемый ткацкий узел. Несмотря на свою простоту, он относится к одним из самых надежных. А потому рекомендован к обязательному изучению.

Чтобы завязать такой узел, потребуется: направить свободные концы двух веревок друг к другу, на одном конце завязать простой узел, а свободный конец второй веревки протянуть в петлю этого узла и провести вокруг коренного конца первой веревки. Затем конец второй веревки тоже завязывается в простой узел. После чего обе петли сдвигаются навстречу друг другу до соединения вместе – и узел затягивается.

При условии, что нагрузка на узел может быть довольно сильной, особенно на мокрых веревках, ткацкий узел впоследствии можно и вовсе не развязать – настолько крепко он затягивается.

Конечно, вовсе не обязательно сразу пытаться выучить сразу все приведенные здесь узлы одновременно. Для начала будет достаточно двух-трех основных. Зато довести их завязывание нужно до полного автоматизма. И лишь потом приступать к освоению следующего.

Специалисты также рекомендуют не только тренироваться на практике, но и самостоятельно зарисовывать схему завязывания узла – это поможет лучше вникнуть в принцип обвязки, а также будет способствовать прочному запоминанию.

fb.ru

Узлы

см. также — вторую часть

страницу с этими и другими узлами, анимированную!

Книгу, откуда можно почерпнуть знания по вязке десятков узлов

ОГЛАВЛЕНИЕ

Узел встречный (рис. 1в).

Прямой узел (морской).

Узел шкотовый.

Узел брамшкотовый применяется

Узел грейпвайн

Встречная восьмерка

Узел проводника

Узел восьмерка

Узел двойной проводник («заячьи уши»)

Узел австрийский проводник (узел среднего, бергшафт),

Схватывающий узел (прусс)

Австрийский (несимметричный, косой) схватывающий

Узел булинь (обвязочный, беседочный)

Узел стремя (выбленочный)

Узел Бахмана

Узел удавка

Узел маркировочный

Узел проводника «повышенной надежности».

От авторов

Не секрет, что в период перехода к рынку альпинистская и туристская система подготовки кадров переживает кризис в связи с сокращением (а по сути полным отсутствием) дотаций и переходом на самоокупаемость, что делает ее для многих малодоступной. Однако, несмотря ни на что, многие люди планируют совершение спортивных путешествий, а для этого нужна подготовка. Получить подготовку по такой важной теме, как узлы, самостоятельно, и поможет эта брошюра.

Кроме того, в современных условиях изменяется роль преподавателя. Из основного источника знаний он превращается (или, по крайней мере, должен превратиться) прежде всего, в организатора деятельности. Помощь в организации самостоятельной деятельности по изучению узлов окажет эта брошюра. Авторы старались написать ее не просто в форме учебного пособия, а в форме самоучителя.

Нужно отметить, что последняя известная нам печатная работа, посвященная непосредственно узлам, выходила более десяти лет назад и давно уже стала библиографической редкостью (к тому же и посвящена была морским узлам, а не узлам в горовосхождении).

Авторы приносят свои извинения за цену брошюры, к сожалению, сделать ее сейчас дешевле оказалось невозможно.

Авторы выражают благодарность за помощь в написании и издании этой брошюры Захарову П. П., Одинцовой Т., Кожину В., Ворожцову А., Лянге С. и другим. Мы будем рады всем откликам, любым конструктивным замечаниям и пожеланиям. Пишите нам по адресу:

Вместо предисловия

На первый взгляд предлагаемая читателю методическая разработка всего лишь на одну, да к тому же очень узкую тему, может показаться и неполной, и слишком краткой.

Не будем спешить с выводами.

В наше трудное время, когда такое испытанное издательство, как «Физкультура и спорт», отказалось от выпуска методической и учебной литературы по туризму и альпинизму, любая публикация на эти темы должна восприниматься как определенный успех.

Давайте договоримся и о том, что критиковать можно все, что угодно. А в это время (когда мы будем заниматься критикой) люди идут в горы. Идут в горы новички, которым нужны учебные пособия, появляются новые молодые инструктора и тренеры, которым нужны пособия для обучения тех же новичков. Вот и получается, что несвободное от мелких недостатков пособие, появившись в свет накануне очередного летнего сезона, оказалось как нельзя ко двору. Авторам вполне удались и рисунки — они наглядно иллюстрируют текст материала.

Именно поэтому стоит сказать слова благодарности в адрес начинающих авторов, которые вопреки многим предупреждениям об ожидающих их на этом пути неудачах, все же взялись, сделали и главное — выпустили в. свет, пусть малое, но полезное пособие. И пожелаем им нового успеха на этом, ныне очень тернистом, пути.

П. П. Захаров

Узлы

Узлы, применяемые сейчас в туризме, альпинизме, спелеологии, скалолазании и при высотных работах, берут свое начало в морских узлах. Тех, кто хочет ознакомиться с морскими узлами, отсылаем к специальной литературе. *

* 1)

2)

3)

4)

Из всех морских узлов, а их около четырех тысяч, были отобраны те, которые, в минимальной степени ослабляют веревку, не ползут, не являются саморазвязывающимися.

Узлы, применяемые при горовосхождениях, подразделяются на три группы:

1)

2)

3)

Существуют и другие разделения, например, выделяют группу узлов проводника и т. д.

На практике, знание узлов является очень важным т. к. неправильно или недостаточно быстро завязанный узел может привести к весьма трагичным последствиям.

В связи с тем, что зачастую приходится вязать узел очень быстро и в неудобных условиях (зависнув на перилах или страховке, в неудобной позе, на маленькой площадке на скалах или льду) человек должен уметь это делать автоматически, не задумываясь, пользуясь «моторной» памятью, поэтому вязке узлов следует уделить большое внимание и время.

Для того чтобы овладеть на уровне динамического стереотипа навыком завязывания узлов нужно использовать два параллельных пути:

1)

2)

Первый путь достигается, в основном, за счет правильного, красивого и медленного показа преподавателем (по «разделениям»). Второй путь осуществляется обращением внимания на рисунок узла, оформлением стенда с поэтапно завязанными узлами, рисунками, фотографиями, плакатами и т. д.

Необходимо отметить, что применение узлов снижает прочность веревки, на которой они завязаны. Уменьшение номинальной прочности веревок с узлами можно объяснить комбинированным силовым воздействием, возникающим при натяжении на разрыв, срезанием и перегибом отдельных волокон в районе узла, а при мокрой и промерзшей веревке — под воздействием кристаллов льда между ними. Более подробно об этом смотри книгу Маринов Б. Проблемы безопасности в горах. Перевод с болгарского. Москва, ФиС, 1981 г.

Ниже приводится описание узлов с иллюстрациями и методическая разработка занятия по узлам. Рекомендуется изучать узлы именно в данной последовательности, хотя некоторые из них почти не используются на практике. Важно осуществить принцип «от простого к сложному, от легкого к трудному, от известного к неизвестному». На практике горовосходитель использует, в основном, 6—7 узлов, которые ему наиболее подходят и он их знает в совершенстве.

Приведенная ниже методика обучения узлам отрабатывалась московскими горными туристами в течении многих лет (в частности тур. секции МГПИ, МАТИ, МГТУ им. Баумана, школа тур. подготовки при Калининском, Красногвардейском, Кировском, Гагаринском РТК.. На личном опыте авторов, их работе в этих школах и секциях написана данная работа.

Описание узлов

Существует несколько тысяч (более четырех) морских узлов. Естественно, мы не ставили целью описать их все. Остановимся лишь на списке узлов, применяемых горовосходителями на практике.

Для начала необходимо условиться о терминологии. Неподвижный конец (тот вокруг которого вяжут) мы будем называть коренным концом, а движущийся в процессе вязки (тот которым вяжут) будем называть рабочим концом. Концы, которые можно нагружать, будем называть грузовыми концами.

Узел встречный (рис. 1в).

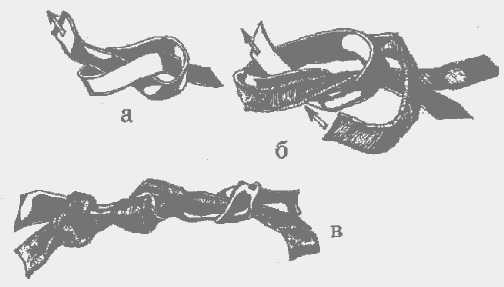

Рис. 1. Встречный узел.

Сейчас применяется только на плоских лентах для их связывания. На одной ленте завязывается обычный контрольный узел (рис. 1а), затем концом другой ленты прослеживаем его навстречу (рис. 16), после чего расправляем и затягиваем узел (рис. 1в).

Полученный узел является встречным узлом, на плоских лентах не требует контрольных узлов, т.к. трение в нем велико. На круглых веревках трение в этом узле значительно меньше, поэтому встречный узел применять на них не рекомендуется.

Прямой узел (морской).

Рис. 2 г. Прямой узел

Применяется для связывания веревок одинакового диаметра, сейчас на практике почти не используется, т. к. недостаточно надежен. Вместо него используются новые, более надежные узлы, описанные ниже.

На коренном конце делается петля, в нее снизу вверх продевается рабочий конец (рис. 2а),

Рис. 2 а.

затем рабочим концом петля обносится сзади и снизу, и он вынимается из петли обратно (рис. 2б).

Рис. 2б

Возможен и другой способ завязывания прямого узла (рис. 2в).

Рис. 2 в.

Узел обязательно расправляется и слегка затягивается. Следует проследить чтобы короткие и длинные концы выходили из узла напротив друг друга, после чего завязываются контрольные узлы.

Рис. 2 д. Неправильный узел («бабий»).

Узел шкотовый.

Применяется для связывания веревок разного диаметра. Сейчас на практике почти не используется из-за недостаточной надежности и дается для лучшего освоения узла брамшкотовый. Сначала на веревке большего диаметра делают петлю, куда пропускают веревку меньшего диаметра (рис. 3 а),

Рис. 3 а.

затем совершают рабочим концом обнос вокруг петли и пропускают его между петлей и рабочим концом (рис. 3б).

Рис. 3 б.

После этого узел очень аккуратно расправляют и затягивают, обязательно завязывая контрольные узлы (рис. З в).

Рис. 3 в. Шкотовый.

Узел брамшкотовый применяется

Для связывания веревок разного диаметра, надежнее шкотового из-за большего трения. Начало его вязки такое же, как у шкотового (рис. За, б), но совершается еще один обнос рабочим концом вокруг петли, затем рабочий конец пропускается между петлей и рабочим концом (рис. 4а), узел аккуратно расправляется и затягивается, завязываются контрольные узлы (рис.46).

Рис. 4 а. Рис. 4 б. Брамшкотовый

Узел грейпвайн

Применяется для связывания веревок одинакового диаметра. Как и любой узел грейпвайн ослабляет веревку, но коэффициент ослабления всего 0,95 (т. е. теряется всего

Узел состоит из двух полуузлов, завязываемых последовательно концами правой и левой веревок (рабочие концы

две веревки складываются вместе навстречу друг другу связываемыми концами, правая выше левой (рис. 5а)

Рис. 5 а.

конец правой веревки загибаем на 90° поверх левой к себе (рис. 56)

—

еще раз заводим конец вниз, проводя второй охват веревок, снова смещая конец в сторону правой веревки, охват заканчивая занеся конец над обеими веревками (рис. 5г).

—

Рис. 5 д.

Аналогично завязываем второй полуузел:

—

Рис. 5 е.

—

—

—

(

—

Грейпвайн не требует контрольных узлов, после завязывания обязательно должен быть расправлен.

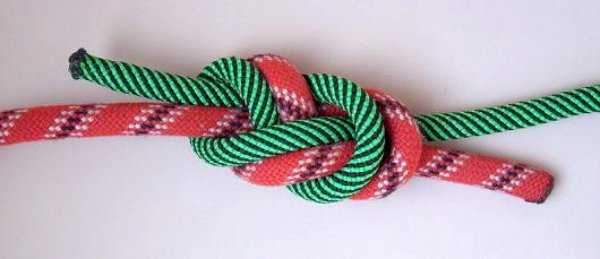

Встречная восьмерка

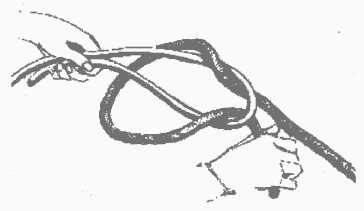

применяется для связывания веревок одинакового диаметра. Первый этап ее вязки состоит в завязывании на одном конце «пустой» восьмерки (рис. 6а), затем эта восьмерка прослеживается рабочим концом (рис. 6б).

Встречная восьмерка.

Из-за большого трения узел очень надежен и не требует контрольных узлов, может применяться на плоских лентах (при этом его нужно аккуратно расправлять). Способ вязки аналогичен встречному узлу.

Узел проводника

вяжется на концах веревок для закрепления на рельефе или на страховочной системе участника, на концах перильных веревок и концах веревок и лент, используемых для самостраховки. Способ вязки: конец веревки складывают петлей, и эта петля накладывается сама на себя, образуется как бы «петля из петли» (рис. 7а),

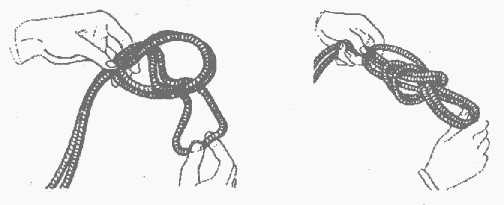

Рис. 7 а, б.

после сего рабочая петля обносится вокруг коренной, поворачивается на 180°, вынимается во вторую петлю и затягивается (рис. 76). Для закрепления веревки и в некоторых других случаях узел проводника завязывается одним концом. Для этого делается контрольный узел, затем

рабочий конец обносится вокруг того, за что крепится веревка (камень, выступ, дерево и т. д.) и рабочим концом прослеживается завязанный раньше контрольный узел аналогично встречному узлу (рис. 7г). Узел проводника обязательно требует контрольного узла, т. к. трение в нем недостаточно велико (рис. 7в) и на практике часто заменяется восьмеркой, однако изучать его стоит для лучшего усвоения восьмерки и двойного проводника.

Узел восьмерка

применяется так же как и узел проводника, но является более надежным и не требует контрольного узла, т. к. трение в нем велико. Первый этап его вязки такой же, как и узла проводника (рис. 7а), но рабочая петля обносится на полный оборот, т. е. на 360° и вынимается в то же отверстие (рис. 8а).

Рис. 8а.

Полученный узел имеет характерный рисунок, напоминающий восьмерку, поэтому легко запоминается. Так же как и проводник узел может быть завязан одним концом.

Рис. 8 б. Восмерка.

Узел двойной проводник («заячьи уши»)

применяется в случаях, когда из узла должно выходить две петли: при прощелкивании репшнура в карабин, для связывания беседки и в спасательном деле для транспортировки пострадавшего.

Первый этап его вязки похож на начало завязывания узла проводника, но из петли вынимается сдвоенная веревка (похоже на заячьи или ослиные уши, (рис. 9а)), затем петля накладывается на эти «уши» и у основания узла придерживается большим пальцем, а узел затягивается (рис. 96),

после чего узел аккуратно расправляется и внимательно проверяется его рисунок, т. к из-за перекручивания веревки могут легко возникнуть ошибки. Двойной проводник очень надежен и имеет большое трение в узле, поэтому не требует контрольных узлов (рис. 9в),

Рис. 9 в. Двойной проводник.

под нагрузкой сильно затягивается.

см. также — вторую часть

страницу с этими и другими узлами, анимированную!

Книгу, откуда можно почерпнуть знания по вязке десятков узлов

budetinteresno.info

zdesriba.online

Узлы, используемые в промышленном альпинизме Истории, анекдоты, безопасность, снаряжение, обучение, фотографии

Применяется для завязывания плоских лент. На одной ленте завязывают обычный контрольный узел, а затем концом другой ленты прослеживают ему навстречу, после чего расправляют и затягивают узел. Встречный узел на встречных лентах не требует контрольных узлов, так как трение в нем велико. На круглых веревках трение в этом узле значительно меньше, поэтому встречный узел применять на них не рекомендуется.

Применяется для завязывания веревок одинакового диаметра. Обязательны контрольные узлы!

Характеристики аналогичны встречному узлу, надежноссь выше, поэтому контрольные узлы не завязываются.

«Ползут» при переменных нагрузках, под нагрузкой не затягиваются.

Шкотовый узел используется для связывания верёвок одинакового диаметра, брамшкотовый – для верёвок как одинакового, так и разного диаметров. Обязательны контрольные узлы.

Применяется для завязывания веревок одинакового диаметра. Как и любой другой узел, грейпвайн ослабляет веревку, но потеря прочности составляет только 5%. Завязанный на лентах, наоборот, упрочняет их в этом месте в два раза. Узел достаточно сложен и требует недопущения ошибок при его завязке.

Быстро и сильно затягивается (при сильных нагрузках – «намертво»), не «ползёт». Для облегчения развязывания вяжется петля со длинным свободным концом (г).

Затягивается ещё сильней.

Применяется для закрепления веревки на рельефе. Рабочим концом обносится дерево или камень и коренной конец, после чего между тем, за что закреплена веревка, и местом, где совершен обнос коренного конца, делается несколько «шлагов», то есть рабочий конец обвивается вокруг веревки.

Штык с обносом в отличие от узла «простой штык» (у которого отсутствует второй оборот верёвки вокруг опоры) при маятниковых нагрузках не скользит вдоль предмета, вокруг которого завязан.

Вяжется как на конце верёвки, так и в середине. Поз нагрузкой сильно затягивается, «ползёт», особенно на жёсткой верёвке, необходим контрольный узел. Не рекомендуется использовать при больших нагрузках – очень сильно снижает прочность верёвки.

Под нагрузкой сильно не затягивается, не «ползёт», прочность верёвки снижает меньше, чем проводник.

Имеет наибольшую прочность (70-74%) по сравнению со всеми остальными узлами серии «проводник» — снижает прочность верёвки даже меньше чем «восьмёрка».

Под нагрузкой сильно не затягивается, «ползёт» при переменных нагрузках, необходим контрольный узел.

Булинь, особенно незатянутый, чувствителен, к какому концу приложена основная нагрузка. Если тянуть за один конец, узел сильно (иногда даже чересчу) затягивается. Если же тянуть за другой – эта нагрузка способствует саморазвязыванию узла.

На рисунке справа вверху показан альтернативный способ завязывания узла.

Позволяет делать петли как одной, так и разной длины.

Чтобы рисунок узла получился правильным, нужно петлю «А» полностью вытянуть в противоположном от петель «Б» направлении (1), после этого затянуть узел (2). Применяется в альпинизме для вязания беседки (каждая петля для одной ноги), в морской практике узел используется для страховки человека: в одной петле сидят, а другая охватывает тело под мышками.

Такой способ вязки предотвращает сильное затягивание и саморазвязывание обычного булиня.

Эскимоская петля позволяет быстро регулировать размер петли в узле, удобен для вязания оттяжек. Под нагрузкой не затягивается, не «ползёт».

Рыбацкая петля не «ползёт», под нагрузкой сильно затягивается.

Позволяет сделать надёжную петлю в любом месте верёвки, ослабляя её прочность меньше, чем «проводник» и «восьмёрка». Может быть использован для вязания верёвочной лестницы (см. также «стремя»).

Надёжные узлы, не «ползут», под нагрузкой сильно не затягиваются, не требуют контрольного узла. Для облечгения развязывания можно использовать вариант с петлёй (г). Калмыцкий узел может быть использован для организации спуска последнего участника.

Позволяет держать верёвку в компактном состоянии при помощи марки (марка – несколько оборотов концом верёвки вокруго сложенных колец). Незаменим при транспортировке верёвки.

Позволяет временно укоротить верёвку в 3-3,5 раза. При необходимости верёвка расправляется в считанные секунды.

Прусик — используется для самостраховки при движении по вертикальным и наклонным перилам, для натяжения полиспаста. Завязывается обязательно веревкой меньшего диаметра на веревке большего диаметра. В распущенном состоянии свободно двигается по веревке, а при резкой нагрузке затягивается и перестает двигаться. Возможна завязка узла одним концом.

Узел Маршара держит гораздо лучше остальных, в том числе при неблагоприятных соотношениях диаметров основной верёвки (отмечена штриховкой) и репшнура, не допускает проскальзывания даже не будучи плотно затянутым перед нагружением. Применяется на оледенелых и мокрых веревках, там, где обычный схватывающий недостаточно надежен и работает (затягивается) только при нагрузке в одну сторону — туда, где больше витков.

Узел Бахмана — Применяется для подъема на стремени, для натяжения полиспаста. Незаменим при работе на мокрой и обледенелой веревке, удобен при наведении переправ, вытаскивании груза или подъеме по закрепленной веревке, при спасательных работах. За карабин узел можно двигать вверх, а при резком рывке узел затягивается. Узел легко ослабляется после нагрузки.

Петли узла используют в качестве опоры для ног при подъёме по закреплённой верёвке (самовылаз из трещин и т. п.) . Хорош при спасательных работах для торможения верёвки и вязки носилок из подручных средств. Может использоваться для самостраховки .

Используется также в качестве узла для привязывания, так как при нагружении только одной ветви верёвки не проскальзывает.

Идентичен выбленочному узлу, который завязывается другим способом, и здесь не показан, так как менее эффективен, чем узел «удава».

Используется для страховки (в т. ч. для динамической) и торможения верёвки при спускепострадавшего. При динамической страховке применим только на эластичной верёвке. Не применять жёсткую верёвку.

Установка второго карабина в витки узла «УИАА» последний превращается в автоблокировочный «узел реми». При нехватке самохватов с его помощью можно сделать блок-тормоз для подъема груза. Практически не заменим при транспортировке пострадавшего. Надежен при любом состоянии веревки.

Применяется для устройства оттяжки с петлей и блоком при извлечении тяжелого груза, дает возможность при необходимости развязать и снять петлю, когда отклоняемая веревка нагружена.

alp-master.ru

Встречная восьмёрка — Фламандский узел

Безопасность: Для критических нагрузок, необходимо использовать веревки приблизительно одного диаметра, а концы, для безопасности, должны быть оставлены длинными. Если Вы действительно хотите обезопасить себя, на каждом конце веревки вокруг коренного конца должен быть завязан двойной бегущий стопорный узел, (см. рис. слева).

Чтобы удостовериться, что узел завязан правильно, разумно изначально завязывать его в «плоской» форме, как было показано. Однако чтобы поднять груз, этот узел должен быть завязан очень аккуратно, так, чтобы оба наиболее удаленных оборота плотно прилегали к веревкам, которыми они окружены — в результате обороты оказываются на противоположной стороне. Узел, завязанный таким образом, много лучше держит нагрузку.

За и против: Преимущество узла «восьмерки» в том, что даже после довольно больших нагрузок его можно относительно легко развязать. Осмотр: Удостоверьтесь, что две веревки лежат параллельно в каждой части узла. Завяжите узел, как показано выше. Затем затяните его и внимательно проверьте насколько симметрично он завязан!

prouzli.ru

как вязать с подробной схемой

Встречный узел также называют встречной восьмеркой, так как правильно связанные веревки формируют именно эту цифру. Он считается одним из самых древних типов соединения. И хотя изначально такой узел использовался только в морском деле, позже он нашел применение и на суше.

Данный тип соединения можно назвать универсальным. Он подходит и для скрепления толстых тросов, и для соединения тонких веревок. При этом вязка не представляет особых сложностей, а сам узел, при необходимости, можно легко развязать. В сегодняшней статье мы рассмотрим, как его правильно вязать и где можно использовать.

Вяжем встречный узел пошагово

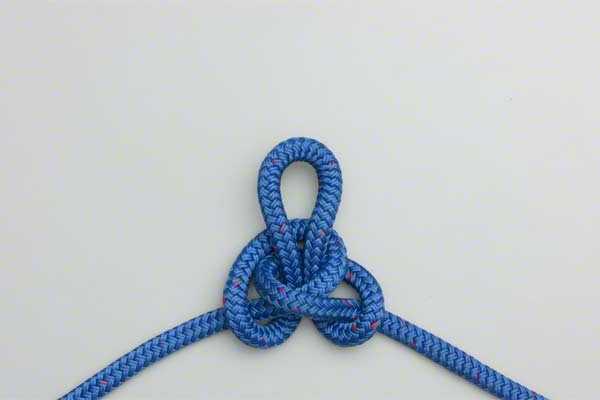

Существует несколько разновидностей восьмерки, но есть универсальная схема вязаная рыболовного узла, применяемая чаще всего (рисунок 1).

Пошагово классическая вязка встречного узла выглядит так:

1. На одной веревке вяжем обычную восьмерку. Для этого один конец троса нужно загнуть и сделать петлю. Далее нужно провести ее под основной веревкой и сделать вторую петлю.
2. Свободный конец веревки нужно продеть в первую петлю сформировавшейся восьмерки. Со вторым концом троса нужно провести аналогичные действия, но в зеркальном отображении.
3. Если вязка была выполнена правильно, получится переплетенная восьмерка. Останется просто ее затянуть, чтобы получить прочное соединение.

Из этой пошаговой инструкции видно, что узел вяжется очень легко, но обладает достаточной прочностью для использования в туризме, альпинизме и морском деле. Единственный нюанс, который следует учитывать, это то, что для вязки лучше использовать веревки одинакового диаметра.

Особенности встречного узла и его применение

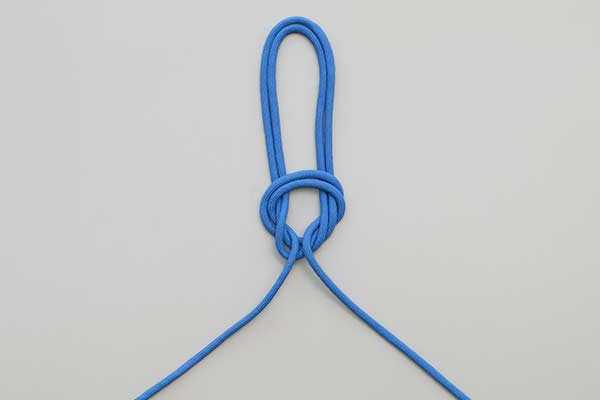

Основная особенность встречного узла – в простоте его вязки, поэтому он нашел применение не только в морском деле, но и во многих других отраслях (рисунок 2).

Несмотря на то, что первоначальное назначение состояло в том, чтобы соединить между собой несколько веревок на борту судна, в данный момент этот тип соединения используется для рыбалки (например, для крепления фидера), в туризме и альпинизме (для удлинения веревок или изготовления обвязки), а также в быту. В последнем случае использование встречного узла практически не ограничено.

Преимущества и недостатки

Плюсов встречного узла намного больше, чем минусов. Во-первых, он очень легко и быстро вяжется. Чтобы научиться вязать прочный встречный узел, достаточно всего нескольких тренировок.

Во-вторых, соединение не распускается самопроизвольно, поэтому является крепким и надежным. Кроме того, вязать узел можно на веревках и тросах любого диаметра.

Если же говорить о минусах встречного узла, то следует уточнить, что он не подходит для вязки на одной веревке. Это связано с его прямым назначением: он изначально предназначался для удлинения или соединения двух тросов. Кроме того, веревки, на которых будет вязаться узел, должны быть примерно одного диаметра. В противном случае соединение будет недостаточно прочным.

Виды встречного узла

Туристические узлы достаточно разнообразны, но встречный считается одним из самых простых и надежных. Фактически, существует всего две его разновидности: классический и двойной, хотя в любом случае этот узел предназначен для того, чтобы одним концом веревки соединятся с другим.

Некоторые путают узел проводник и восьмерку. Действительно, на первый взгляд они выглядят похожими, но проводник, в отличие от встречного узла, используется не для соединения двух тросов, а для создания точки крепления на базовой веревке.

Подробная инструкция по вязке обычного встречного узла была приведена выше, поэтому мы остановимся более детально на других его разновидностях.

Классический

Детальную пошаговую схему завязывания классического встречного узла мы приводили в предыдущих разделах. Однако хотелось бы напомнить об описании этого типа соединения (рисунок 3).

Встречный узел получил свое название абсолютно заслуженно, ведь конец одной веревки как бы идет навстречу другом, и одновременно подводится вниз под уже сформированной петлей.

В классическом исполнении такой тип соединения использовался для связывания двух отдельных веревок. Его основное преимущество в том, что даже после намокания троса узел не распустится, а для того, чтобы развязать его, следует сильно потянуть за один из концов. В комплексе с простотой вязки это делает встречный узел одним из самых надежных соединений.

Двойной

Основной для вязки двойного встречного узла является обычный. Его отличие от классического состоит в том, что он вяжется и выглядит немного по-другому, за что и получит название «кроличьи уши».

На практике двойной встречный узел часто используется в рыболовном деле для крепления фидерных снастей, а также в альпинизме и скалолазании для обеспечения запаса прочности и выравнивания нагрузки на две точки страховки.

Как и в классическом исполнении, соединение состоит из двух петель, каждая из которых несет примерно половину нагрузки. Размер петель можно свободно регулировать.

Итак, связать двойной встречный узел несложно. Сначала нужно завязать на веревке обычную восьмерку. Длинной открытой петлей нужно сделать две двойные петли. Это поможет завязать качественную восьмерку. Далее конец открытой петли следует пропустить под, над и вокруг всего соединения. Теперь останется только сильно затянуть трос, чтобы надежно закрепить обе петли.

В результате у вас получится очень прочное соединение, которое можно использовать не только в качестве страховки, но и как сидение.

Пошаговая инструкция вязания встречного узла

Если вы собираетесь использовать встречный узел для страховки, вам нужно четко знать, как его правильно завязать. Несмотря на то, что в интернете есть детальные схемы вязания подобных соединений, тренироваться лучше под наблюдением более опытного товарища.

Кроме того, обычных теоретических знаний может быть недостаточно для выполнения правильного соединения, поэтому мы рекомендуем вам просмотреть видео инструкцию по вязке надежного встречного узла.

Поделиться

Поделиться

Нравится

Класс!

Нравится

Твитнуть

nowifi.ru
