Снегоход ерш своими руками – Мотобуксировщик Ерш

Содержание

Мотобуксировщик Ерш

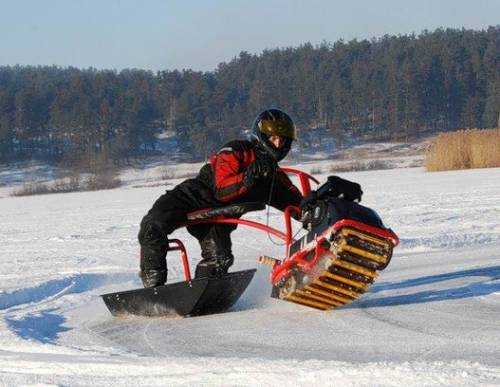

Мотобуксировщик ?Ерш? ? компактная автособачка, которая является промежуточным этапом от мини-снегохода до мотобуксировщика. Данный аппарат используют для транспортировки на лыжах или санях людей и различных тяжестей по заснеженным и заледеневшим дорожкам. От своих аналогов ?Ерш? отличается принципом соединения с волокушей. Другие мотобуксировщики соединяются с помощью серьги, а ?Ерш? ? через жесткую шарнирную сцепку. Аппарат этот самоходный, но управлять все равно придется своими руками ? место для водителя находится в седле на корпусе.

Мотособачки ?Ерш? применяются также для отдыха и зимних гонок по заснеженной местности, полям, лесам ? везде, где есть накатанная колея (для передвижения по глубокому снегу данный аппарат не очень хорошо подходит). Такие мотобуксировщики незаменимы для рыбалки.

Технические характеристики мотобуксировщика ?Ерш?

Данная мотособачка имеет довольно компактные габариты ? 90?55?75 см ? и весит всего лишь 50 килограммов ? в два раза меньше, чем аналоги. Из-за небольшого веса и маленьких размеров ?Ерш? является слегка слабее обычных мотобуксировщиков, зато обладает другими, не менее ценными достоинствами: маневренностью, простотой в перевозке, легкостью при езде по заледеневшей поверхности, простотой в ремонте и техобслуживании.

Собрать и разобрать аппарат можно своими руками без посторонней помощи за пару минут, в сложенном состоянии он хорошо помещается в багажное отделение любой легковушки.

Данные мотобуксировщики оборудованы четырехтактным одноцилиндровым движком Subaru, Lifan либо Honda с примерной мощностью 6 л.с. Благодаря такому ?сердцу? ?Ерш? может развивать скорость около 25 км/ч. Аппарат достаточно экономный в использовании ? полного бака хватит на расстояние 40?60 км (расход горючего 1,5 л/час).

Ремонт мотособачки ?Ерш?

Для того чтобы ваш снегоходный аппарат долго и бесперебойно служил, необходимо правильно им пользоваться, регулярно осуществлять чистку и смазку основных деталей, а также своевременный ремонт и замену износившихся компонентов. Все эти процедуры можно осуществлять как своими руками, так и с помощью профессионалов. Помните, что от качества данных работ зависит не только состояние техники, но и безопасность пассажиров и водителя.

Если ломается автомобиль, можно вызвать эвакуатор или попросить помощи у проезжающих мимо автомобилистов. Но в случае поломки мотобуксировщика ?Ерш? придется орудовать своими руками. Поэтому рекомендуем подробно изучить чертежи конструкции своего снегохода, освоить элементарные навыки починки при наиболее частых поломках, дабы не оказаться в неприятной ситуации.

В подобных случаях особо ценится компактность и небольшой вес аппарата. Благодаря этим качествам его можно самостоятельно погрузить в багажник или в сани и отвезти в свой гараж либо центр сервисного обслуживания. Разумеется, ремонтировать такую технику лучше в специальном центре, особенно если еще действует гарантия. Если она закончилась, то можно попробовать осуществить починку своими руками. Но для этого необходимо обладать специальными навыками, ведь конструкция данного снегохода отличается от других видов техники (автомобилей, мотоциклов и пр.).

Наиболее частые поломки мотобуксировщика ?Ерш?

Эта модель мотобуксировщиков является чрезвычайно надежной техникой, однако ничего не вечно. Чаще всего владельцы могут сталкиваться с такими неполадками:

  • чрезмерное фрезерование поверхности;
  • быстрое самозакапывание аппарата;
  • пробуксовка гусениц;
  • уменьшение сцепно-тяговых качеств;
  • снегоход начал задирать вверх ?нос?;
  • уменьшение опорной площади гусениц;
  • проседание, усталость, перетяжка, трещины пружин;
  • повышенный расход мощности движка;
  • ухудшение проходимости по снегу или льду;
  • нестабильная работа мотора либо его полная остановка;
  • проблемы в системе зажигания и т. д.

Чтобы исправить самые частые мелкие поломки, достаточно лишь иметь под рукой свечной ключ, запасную катушку зажигания, свечи зажигания, комплект накидно-рожковых ключей. Если поломка более серьезная ? везите аппарат в сервисный центр. Также рекомендуем регулярно проводить диагностику аппарата и своевременно менять износившиеся детали. Тем более что сегодня купить запчасти для ?Ерша? не составит никаких трудностей.

Как сделать мотобуксировщик самому

Некоторые люди экономят деньги и создают самодельные мотобуксировщики. Способов для их изготовления много, но основы одни: необходимо купить двигатель, цепь, ролики и шестеренки и с них соорудить тяговую технику. Конечно, особо высокими характеристиками и преимуществами она не будет отличаться, но основные функции выполнит.

motoaria.ru

Миниснегоход Ерш-М HS (Микроб) | скоростной мини снегоход

Категории раздела
Купить снегоход [12]

Решили купить снегоход: описания и фото моделей, цены и характеристики снегоходов. Как правильно выбрать и где купить снегоход: обзоры и сравнения популярных моделей снегоходов, преимущества и недостатки, отзывы

Снегоход Буран [8]

Советские и российские снегоходы Буран (СБ-640): описание конструкции, технические характеристики, фотографии утилитарного снегохода. Снегоход Буран: цены, отзывы, советы как выбрать и купить снегоход Буран

Снегоходы Ямаха [10]

Yamaha снегоход: обзоры и описания моделей снегоходов yamaha (ямаха викинг, ямаха 540, ямаха 4 и др.) Снегоходы Yamaha: цены, фото, характеристики, преимущества и недостатки

Снегоход Тайга [10]

Купить снегоход Тайга: новые и б.у. снегоходы Тайга, обзоры моделей снегодов Тайга (снегоход Варяг, снегоход Тикси, снегоход Патруль, снегоход Атака и др.) Снегоходы Тайга, снегоходы Рыбинск: фото, цены, характеристики, отзывы

Снегоход Рысь [6]

Российские снегоходы Рысь (снегоход Рысь 440, снегоход Рысь 500, снегоход Рысь 119 и др.): купить снегоход Рысь новый или б.у., фото, цены, отзывы, технические характеристики

Снегоходы Стелс [10]

Stels снегоходы (Стелс 800 и Стелс 520): описания моделей, характеристики, отзывы. Купить снегоход Стелс, китайские снегоходы Стелс новые и б.у.: цена, фото, обзоры моделей

Снегоходы BRP [14]

Преимущества и недостатки снегоходов BRP: снегоходы скидо, снеходы линкс, снегоходы скандик, снегоходы Тундра, снегоходы Бомбардир и др. Снегоходы Ski-Doo и снегоходы Lynx: фото, цены, отзывы, характеристики, советы как и где купить снегоход BRP

Снегоход Polaris [10]

Снегоход Поларис: цены, отзывы, фотографии, советы как купить снегоход полярис. Polaris снегоходы: преимущества и недостатки, описания и технические характеристики моделей (Polaris 550, Polaris 500, Polaris 600, Polaris 800 и др.), новые и б.у. снегоходы Поларис

Arctic снегоходы [14]

Arctic Cat снегоходы, купить снегоход Arctic: цена, характеристики, отзывы. Снегоходы Арктик Кэт: новые и б.у., преимущества и недостатки, фото, обзоры и описания моделей снегоходов Arctic

Мини снегоходы [12]

Описания моделей, технические характеристики разборных миниснегоходов, мото-буксировщиков, мото-собак: снегоход Динго, мотоснегокат Хаски, снегомопед Бурлак, Пегас, Рыбинка и др. Фотографии и картинки, преимущества и недостатки, отзывы и обзоры популярных моделей мини снегоходов

Прицепы для снегоходов [5]

Прицепы для перевозки снегохода и сани-прицепы, сани-волокуши для перевозки пассажиров и грузов на снегоходах: фото и цена, новые и б.у., преимущества и недостатки, описания и технические характеристики, обзоры и отзывы

Ерш-М HS

  Если Вас интересуют направления: снегоход, описание снегохода, мини снегоход — размеры в сложенном состоянии: 900×550×750 мм — много полезной информации Вы сможете найти в разделе Серийные снегоходы нашего каталога Снегоходной техники — ЗДЕСЬ.

Кстати, Вы можете выбрать интересующую Вас категорию в колонке слева
, или найти ответ на Ваш вопрос в статьях из меню справа >>>

скоростной мини снегоход




Технические характеристики:
Модификации: спортивный, скоростной
Максимальная скорость по льду: 25-30 км/ч
Грузоподъемность: 1-2 человека + 20-30 кг груза
Ширина гусеницы: 300 мм
Давление гусеницы на грунт: 35 г/см² (без пассажиров)

Мощность мотора: 6 л.с.
Тип двигателя: четырехтактный, одноцилиндровый
Модели двигателей: Honda GX, Lifan, GreenField
Система охлаждения: воздушная
Запуск двигателя: ручной стартер
Сцепление: центробежное, автоматическое … Читать больше, или посмотреть остальные материалы по теме Мини снегоходы на ЭТОЙ странице.

Чаще всего вместе с этим материалом по теме

«спортивный миниснегоход Ерш — фото / схемы / чертежи»

смотрят:

Также Вы можете посмотреть фотографию Миниснегоход Ерш-М HS (Микроб) в реальном размере
Комментарии к фотографии спортивный миниснегоход Ерш — находятся внизу страницы. Возможно там найдётся ещё интересная информация, касающаяся темы «Мини снегоходы (снегоход, описание снегохода, мини снегоход)». Если Вам есть что спросить, или сказать по поводу данного материала из раздела «Серийные снегоходы» нашего фотоальбома — оставьте, пожалуйста, свой. …..


Если Вы готовы поделиться интересной информацией по вопросам подобным запросу скоростной мини снегоход, но не связанной непосредственно с темой Мини снегоходы — заходите пожалуйста в нужную Вам категорию раздела Серийные снегоходы Нашего каталога статей.
В любом случае, если Вы добавите фотографии , скоростной мини снегоход, или любые другие интересные материалы: схемы, картинки, чертежи — посетители раздела Серийные снегоходы, которых интересует «Ерш-М HS / размеры в сложенном состоянии: 900×550×750 мм / снегоход, описание снегохода, мини снегоход» , но и другие вопросы по снегоходам, останутся Вам благодарны. Просмотров: 6853 | Размеры: 527x408px/245.3Kb

Дата: 28.10.2013

Пока комментариев и обсуждений к фотографии Миниснегоход Ерш-М HS (Микроб) никто не оставил. Оставьте свой — первый.

Добавлять комментарии могут только зарегистрированные пользователи.

snegohod.poprostomu.com

СНЕГОХОД СВОИМИ РУКАМИ — ФОТО И ЧЕРТЕЖИ-СХЕМЫ ИЗГОТОВЛЕНИЯ | Своими руками

Как сделать самодельный снегоход своими руками: схема, фото и устройство

Такой самодельный снегоход был сделан за несколько недель своими руками в собственном гараже. Устройство его как видим очень простое, и будет вполне по силам множеству домашних мастеров.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортерной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения в надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

На фото вверху самодельный гусеничный снегоход – вверху одноместный а внизу двухместный вариант.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.

Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода «Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 лошадиных сил быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Гусеницы для самодельного снегохода

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу сечением 40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.

При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Рисунок 2. Приспособление резки пластмассовых труб:
1. деревянный брусок;
2. пластмассовая труба;
3. металлический уголок.

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Снегоход своими руками: советы по изготовлению

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким:

  • гусеница — 9 кг;
  • ведущий вал в сборе — 7 кг;
  • две пары колёс с осями — 9 кг;
  • двигатель и руль — 25 кг; пара лыж —5 кг;
  • рама— 15 кг;
  • двухместное сиденье со стойками — 6 кг.

Итого всё вместе весит 76 кг.

Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).

Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

На фото этапы изготовления снегохода по приведенным выше схемам-чертежам:

  1. Заготовки грунтозацепов будущей гусеницы.
  2. Специальная ведущая звёздочка от снегохода “Буран”.
  3. Самодельный ведущий вал гусеницы с установленными звёздочками для цепи и гусеницы.
  4. Кондуктор для сверления отверстий в транспортерной ленте.
  5. Опорные катки гусеницы с осями и кронштейнами крепления к раме снегохода.
  6. Привод от двигателя ведущего вала гусеницы осуществляется цепью от мотоцикла.
  7. Рама снегохода с ведущим валом и опорными катками гусеницы.
  8. Механизм управления поворотом лыж.
  9. На этот снегоход я поставил пластмассовые лыжи от детских китайских санок. Но пластмасса, из которой они изготовлены, оказалась очень хрупкой и к концу зимы одна из лыж поломалась.
  10. Лыжи от снегоката “Аргомак” с установленным подрезом (коньком) и крепёжными уголками для установки на снегоход.
  11. Втулки поворота лыж. Всё очень просто: никаких подшипников. Необходимо только наносить смазку на резьбу, и долгий срок службы обеспечен. Кроме того, вворачивая или выворачивая патрубки, можно изменять клиренс снегохода.
  12. Ось передних колёс (катков гусеницы) прикреплена к раме неподвижно, а ось задних колёс-катков, вращая болт, можно перемещать для регулирования натяжения гусеницы.

Как сделать снегоход на гусеницах: фото к статье

Самодельный снегоход своими руками: фото

Авторство как идеи, так и ее воплощения в жизнь своими руками целиком и полностью принадлежит Сергею Хомякову. г.Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Снегоход своими руками: вариант 2 (мини-снегоход) Как сделать мини снегоход самому…
  • Снегоход своими руками – вариант с колесами Как сделать усовершенствованный снегоход своими…
  • 404: не найдено Мы приносим Вам свои извинения…
  • Снегоход своими руками – усовершенствованная модель (фото и сборка) Как сделать своими руками снегоходПроанализировав…
  • Ледовые ходунки своими руками из пластиковых труб Ходунки для ребенка своими руками…
  • Скутер снегоход своими руками – фото и инструкция как сделать Как сделать самодельный скутер-снегоход без…
  • Снегоцикл своими руками – на гусеницах для зимних покатушек Как сделать зимний мотоцикл (снегоцикл)…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Чертежи снегоходов. Конструкция снегохода своими руками. Схемы и рисунки.

    Категория: Моделирование

    19 876

    0

    Чертежи снегоходов. Конструкция снегохода своими руками. Схемы и рисунки представляем вашему вниманию для изучения.

    Описание конструкции.

    Узлы и механизмы


    Общая схема компоновки.

    Рама – выполнена из металлических труб и металлических уголков. Гибку труб можно осуществлять ручным способом при помощи самодельного трубогиба (смотри статью «Трубогиб своими руками. Чертежи»

    Узел натяжной оси – служит для натяжения гусеницы, за счет перемещения корпусов подшипников в специальных пазах в накладках лонжерона рамы.

    Опорная лыжа – направляющая для траков гусениц, которая равномерно распределяет нагрузку на них.

    Гусеница – механизм, который приводит в движение снегоход.

    Траки выполнены из деревянных брусков, закрепленных при помощи болтов к несущим ремням.


    Рулевая лыжа – левая и правая, служат для управления снегоходом. Для лучшего скольжения, к низу лыжи прикреплен полиэтиленовый лист толщиной пять миллиметров.

    Рулевое управление.

    Узел удлинительной втулки выходной звездочки вторичного вала двигателя.

    Узел приводного вала.

    Передний капот изготовлен из листового дюралюминия.

    Сиденье – фанерное основание с поролоновой подложкой и обтянуто кожзаменителем.
