Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками

Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.

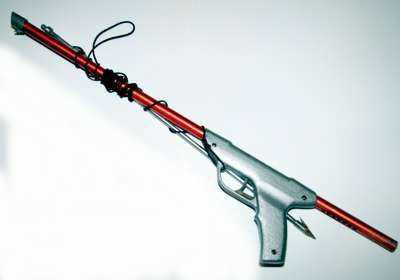

Конструкция пружинных подводных ружей

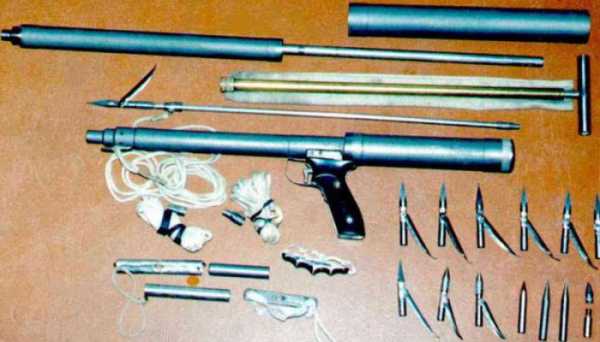

Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.

В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.

Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.

Преимущества

К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.

Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.

У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.

Отрицательные стороны изделия

Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.

Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.

Какие материалы понадобятся?

Для изготовления ружья своими руками потребуются:

• Проволока из металла, диаметр которой составляет 2 мм, а длина — 12-16 м. Проволока станет пружиной.
• Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
• Для изготовления ствола можно применить обычную палку от лыж.
• Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
• Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.

Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.

Габариты изделия

Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.

Мощность самодельного устройства

При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

Изготовление пружины

Многие интересуются, как сделать пружинное поршневое ружье своими руками.

Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.

Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.

Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.

Обойма

Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.

При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.

Ствол

Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.

На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.

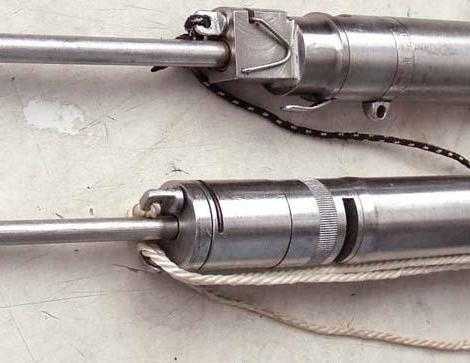

Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

Рукоятка и механизм для пуска

В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.

Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.

Изготовление гарпуна

Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.

Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.

Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.

Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.

Сбрасыватель лески

Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.

Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.

Изготовление вкладыша

Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.

Заклепки

Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.

Правила безопасности

Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.

Пользование изделием

Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.

fb.ru

Пружинные ружья. Азбука подводной охоты [Для начинающих… и не очень]

Пружинные ружья

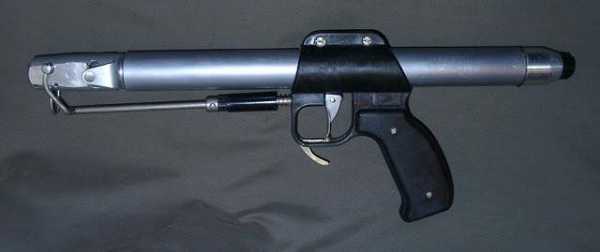

Пружинные ружья — «пружинки» — появились приблизительно в одно время с резиновыми ружьями, и довольно долго, лет так 10–15, успешно конкурировали с другими системами, поскольку этих систем было еще совсем немного. Само название объясняет принцип действия: сила взведенной пружины выбрасывает гарпун в потенциальную добычу. Основным критерием в классификации этих ружей следует считать тип, способ работы и количество пружин:

1. пружина, работающая на сжатие;

2. пружина, работающая на растяжение;

3. пара пружин — одна работает на растяжение, а другая на сжатие.

Иногда первый или второй тип состоял из двух разных по диаметру пружин, где одна пружина располагалась внутри другой и обе работали на увеличение мощности.

Внешне ружья выглядели очень похожими на современные пневматические — труба с рукояткой почти посередине. Только труба при этом была перфорирована по всей длине, для того чтобы вода не мешала свободному ходу пружины и поршня — толкателя.

ГЛАВНЫЕ НЕДОСТАТКИ ПРУЖИННЫХ РУЖЕЙ:

1. очень шумный выстрел, пружина скрежещет по стволу в момент выстрела;

2. низкий к.п.д.;

3. стальная пружина «не любит » активную водную среду, особенно соленую воду;

4. пружина «устает», долго находясь в растянутом или сжатом состоянии, теряет эластичность, растягивается или» садится»;

5. громоздкость — невозможно изготовить достаточно мощное оружие небольших размеров (в СССР выпускалось пружинное ружье, но это произведение оборонной промышленности годилось разве что для стрельбы в упор; «жабокол» — так его в шутку называли обладатели более или менее мощных ружей). Тем не менее, «пружинки» способствовали заметному шагу в развитии подводной охоты, а многие конструкторские идеи были позднее применены в создании пневматических и гидропневматических ружей.

Пружинные ружья выпускают и сейчас: они просты, дешевы и популярны как «пляжное» оружие. Малая мощность и дешевизна делают их прекрасным оружием для охоты на бычков и другую мелкую прибрежную рыбешку

Хороши и пружинные слинги, где в трубе с пружиной и простейшим спусковым механизмом двигается гарпун с наконечником. Гарпун не покидает ствол, и это очень скорострельное оружие идеально подходит для охоты на скорпен, бычков и мелкую камбалу «глосса». В Средиземноморье зимой, когда сарги и другая рыба выходят на мелководье, их тоже можно попытаться добыть с «пружинкой».

Если вы собрались обучить своего ребенка или девушку основным азам подводной охоты и навыкам обращения с оружием — здесь тоже выручит «пружинка» как наиболее простое и достаточно безопасное для окружающих (впрочем, и для рыбы тоже) ружье.

Поделитесь на страничке

Следующая глава >

sport.wikireading.ru

Самодельное, Своими Руками, Или Профессиональные Пеленгас, Зелинка и Акула, Какие Чертежи Арбалета Для Хорошей Рыбалки

29.04.2019

Ружье для подводной охоты напрямую влияет на успех мероприятия, поэтому его качество имеет решающее значение. Эксперты не рекомендуют бросаться на первое же попавшееся, ведь увлекательное приключение может обернуться мучением из-за плохого устройства. Перед подбором оружия лучше познакомиться со всеми его разновидностями, узнать их характеристики, плюсы и минусы. Уже тогда решить какое подводное ружье окажется лучшим выбором.

Виды подводных ружей

Имеются определенные разновидности ружей для такого вида охоты. Современный рынок располагает устройствами, сделанными разными компаниями, но может попасться и самодельное подводное ружье. Приобретая для себя ружье для подводной охоты, нужно знать, что бывают такие виды:

• Слинг;
• Пороховое;
• Вакуумное;
• Газовое;
• Пружинное;
• Гидропневматическое;
• Пневматическое;
• Арбалет.

Слинг

Слинг или гавайку ружьем не назовешь, да и внешне оно так не выглядит. Однако собственно это устройство и стало родоначальником всех подводных ружей.

Слинг — это металлическая трубка, с прикрепленным к ней подвижным наконечником. Другой конец обладает пружиной или резиновым жгутом. Для приведения в действие устройства пружину или резинку натягивают до середины трубки. В этом месте охотник, зажав рукой ее, после прицеливания отпускает трубку. Сила натяжения резко выбросит ее в цель. Такое подводное ружье своими руками можно сделать без проблем даже в домашних условиях.

Ружье пороховое для подводной охоты

Гарпун выбрасывается под действием пороховых зарядов. Эти ружья были популярны в минувшем столетии. В наши дни их применение запретили. Любители подводной охоты ничего не потеряли из-за множества изъянов устройства.

Ружье подводное вакуумное

Устройство составляет металлическую трубу, ствол и поршень с большим диаметром. Заряжая его, охотник надавливает на гарпун, сдвигая поршень. Создавшееся давление между ним и корпусом трубы образует вакуум.

При погружении на большие глубины давление воды должно было увеличивать мощь ружья, но на практике устройство продемонстрировало свою неэффективность и ненадежность. Силы выстрела не хватало для крупной рыбы, точности также не было.

Ружье газовое

Приспособление является стволом со спусковым механизмом. Имеет специальный дозатор, а также баллон  сжатого газа. При выстреле происходит высвобождение некоторой части газа сквозь дозатор, после чего производится вылет гарпуна.

Оружие действует довольно-таки шумно, по это причине оно не используются ни любителями, ни спортсменами. Его используют профессиональные охотники на крупные экземпляры рыб.

Ружье пружинное

Оно более распространено, чем все предшествующие. Особой популярностью пользовалось до середины минувшего столетия, хотя и сейчас кое-кто им пользуется. Ружье обладает мощной пружиной, под действием которой гарпун выбрасывается из ствола.

Имеется несколько модификаций такого ружья, с отличиями в пружинных механизмах, у которых:

• Пружины растягиваются;
• Пружины сжимаются;
• Две пружины — первая сжимается, а вторая растягивается.

К тому же одно ружье может быть оборудовано двумя пружинами схожего действия, но разнятся по диаметру. Тонкая пружина помещается внутрь толстой, что увеличивает мощь ружья.

Растягивающиеся пружины применяются в малых моделях, а сжимающиеся, наоборот, к тому же они более мощные. Двухпружинные — весьма сильные, но трудно заряжаемые.

К достоинствам таких изделий можно отнести простоту конструкции, удобство в эксплуатации, низкую стоимость и надежность.

Невзирая на это, такие ружья нежелательны для новичков, потому что они обладают:

• Слабой убойной силой;
• Невысокой плавучестью;
• Шумностью в процессе перезарядки и стрельбы;
• Невысокой точностью стрельбы. Ствол отбрасывается вверх.

Подводное ружье гидропневматическое

Мощное, но конструктивно сложное ружье для подводной охоты. При его производстве должны использоваться исключительно высококачественные материалы, ибо оно очень прихотливое.

Конструкция этого устройства состоит из:

• Ствола;
• Надульника;
• Ресивера;
• Поршня для разделения гидравлической и пневматической полостей;
• Рукоятки, в которой находится спусковой механизм;
• Гарпуна.

Гидропневматические ружья обладают некоторыми достоинствами. С их помощью можно заниматься охотой даже ночью в водоемах, которые полностью заросли камышом. Кроме того, таким устройством можно стрелять совершенно бесшумно.

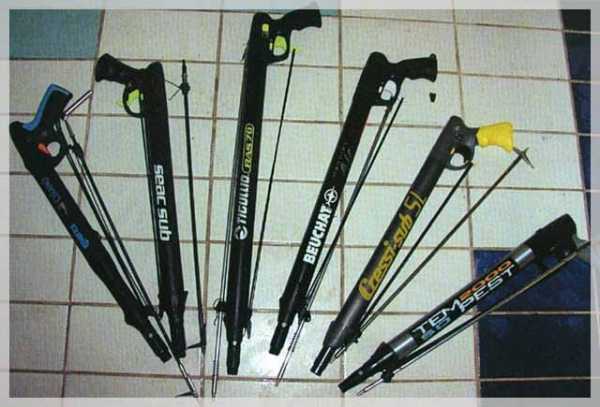

Ружье пневматическое

Ружье считается безрасходным и функционирует на сжатом воздухе. Подводное ружье «Акула» является одним из представителей пневматических ружей. Наличие сжатого воздуха замещает пружину. Мощь выстрела определяется закачкой. При стрельбе высвобождение сжатого воздуха не происходит, он не покинет камеру.

Задействованный спусковой механизм освобождает гарпун от сцепок. Давление, созданное от энергии сжатого воздуха, выталкивает гарпун из ствола. Перезарядку таких устройств можно выполнять в подводном положении.

Пневматические ружья обладают самой разнообразной мощностью, которая напрямую зависит от их размеров. Большеразмерные пневматические устройства более мощные. Во многих системах имеются регуляторы боя. С их помощью подбирается сила, с которой гарпуну будет позволено вылететь из ствола.

Производятся пневматические устройства преимущественно с 11-13 мм стволами, толщина гарпунов для них соответственно 7-8 мм. С большой начальной скоростью вылетают 7 миллиметровые стрелы, однако они скорее ее теряют из-за наличия меньшего веса. Тогда как 8 миллиметровые гарпуны вылетают с невысокой начальной скоростью, но способны одолевать значительные дистанции.

Кстати, подводное ружье «Зелинка» заслуженно считается многими любителями и профессионалами подводной охоты лучшим пневматическим ружьем в своем классе. Зная тактико-технические характеристики этого подводного вооружения, эксперты рекомендуют пользоваться семерками для поражения целей на малых дистанциях, восьмерками для охоты с расстояния в несколько метров.

Некоторые специалисты усовершенствуют свои устройства, с постановкой на них дополнительной пневмовакуумной системы. Она воспрепятствует набору воды при заряжании в ствольном пространстве. Подводное ружье «Пеленгас» как раз и является одним из представителей пневмоваккуумных ружей.

Преимущества пневматических ружей:

• КПД высокий;
• Удобное пользование;
• Высокая маневренность;
• Неплохая плавучесть;
• Значительная мощь;
• Регулируемая убойная сила;
• Компактные размеры.

Недочеты:

• Шумный выстрел;
• Большая отдача вверх;
• Необходимость привыкания к процессу прицеливания.

По окончании сезона подводной охоты рекомендовано выпускание воздуха из камеры.

Подводный арбалет

Эта разновидность оружия для подводной охоты применяется преимущественно в морской воде и при условии неплохой видимости. Арбалет конструкционно устроен весьма просто и надежно. Вследствие этого и по некоторым другим причинам арбалет для подводной охоты теперь чрезвычайно популярен.

В продаже пользуются популярностью арбалеты с длиной от 500-1500 мм. Следует помнить, что учитывают не фактическую длину, а дистанцию от первого зацепа гарпуна до мест креплений тяг, то есть измеряется баррель («ствол»). Реальный размер будет превышать заявленный приблизительно на тридцать пять процентов.

Основные достоинства:

• Точная стрельба;
• Бесшумная стрельба;
• Простая конструкция;
• Незначительная цена.

Изъяны:

• Низкая скорострельность;
• Слабая мобильность.

Правила выбора подводных ружей

При выборе подводного ружья «своей мечты» доведется считаться с характеристиками водоемов, на которых предполагается проведение охоты: будет ли это море или пресный водоем, какой там уровень дна и растительности.

Так, для охоты в водоемах с густо заросшей растительностью, наличием камней и коряг рекомендуется вооружаться высокоманевренными короткоствольными моделями. Для глубоководной охоты при неплохой видимости, рекомендуется вооружаться длинноствольными ружьями, имеющими максимально точный бой.

На какой трофей предполагается охота, от этого и будет зависеть выбор мощи ружья. Чем больший трофей планируется, тем более мощным должно быть отстреливающее приспособление. Так, при охоте на небольших расстояниях потребуется бесшумное ружье.

Лучшие ружья для подводной охоты

По качеству и популярности особенно выделяются некоторые модели, заработавшие себе заслуженную славу и популярность у любителей и профессионалов:

• CressiSubSL Star 55. Хорошее соотношение цена-качество. Простое и надежное;
• Появилось относительно недавно, однако уже расположило к себе немало почитателей. В устройстве множество полезных новаций;
• Seac Sub Удобное и практичное ружье, обладает катушкой и регулятором;
• Mares Sten 11. Обладает хорошими характеристиками и невысокой стоимостью. Кстати, большинство опытных охотников предпочитают пользоваться этой моделью;
• Зелинка. Относится к самым наилучшим и дорогим. Главное достоинство — это титановый корпус оружия.

Нежелательно покупать самые дешевые китайские устройства, потому что и качество скорее всего будет соответствующим. Не стоит бросаться в крайности и думать, что самым лучшим ружьем для подводной охоты должно быть только самое дорогое. Наиболее приемлемым вариантом ружья скорее всего будет экземпляр средней ценовой категории, а производитель желательно именитым и проверенным временем.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Богуславский Сергей

Я бывший военнослужащий, офицер, и военная тематика мне близка, я в ней легко ориентируюсь.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

Подводные ружья: какие типы подводных ружей бывают

Сегодня на рынке представлено множество ружей для подводной охоты. Учитывая большое количество фирм-производителей и частных лиц, изготавливающих подводные ружья, рассказать обо всех моделях просто непосильная задача. Остановим внимание на основных типах конструкции подводных ружей.

Слинги – не совсем ружья. Скорее продукт эволюции остроги и прародитель всего, что стреляет под водой. Их еще называют пика, «гавайское копье» (первые слинги появились на островах Океании). Конструктивно это шест или трубка с наконечником и резиновым (пружинным) механизмом, резко выдвигающими весь слинг, либо часть его (телескопически) на 50-80 см. При этом гарпун пределов трубки не покидает.

В самых ранних подводных ружьях гарпун выбрасывался из ствола специальным пороховым зарядом или капсюлем «жевело». Сейчас охота разрешена только с гарпунными ружьями, заряжаемыми исключительно с помощью мускульной силы самого подводного охотника. А пороховые подводные ружья запрещены и в настоящее время перешли в разряд музейных экспонатов.

В таком подводном ружье гарпун выталкивается из ствола энергией сжатой или растянутой пружины (одной или нескольких пружин). Такие ружья просты по конструкции и надежны. Пик популярности пружинных ружей

пришелся на 50-е годы прошлого века. Сегодня эта категория подводного охотничьего оружия не сильно распространена.

Причины:

• сильный шум (скрежет) при заряжании и выстреле пугает рыбу;
• при выстреле ружье сильно подбрасывает вверх, что снижает точность;
• недостаточная сила боя;
• сильная отрицательная плавучесть.

Мы не рекомендуем покупать пружинные подводные ружья даже начинающим подводным охотникам.

Газовые (расходные) ружья имеют устройство сходное с пневматической винтовкой, оснащенной баллоном для сжатого газа. Нажатие на спуск освобождает, через дозатор, часть газа, который выталкивает гарпун. Это шумное, но очень мощное оружие, применяют в профессиональной охоте на очень крупных рыб (групперы, акулы, крупные тунцы). Такие ружья запрещены в спортивной и любительской подводной охоте.

В гидропневматических подводных ружьях сжатый воздух через особую муфту толкает находящуюся в стволе воду, которая, в свою очередь, выталкивает из ствола гарпун. Плунжерная система, с помощью которой создается высокое давление, позволяет увеличить силу боя. Гидропевматы – это мощные, но сложные и капризные ружья, требующие качественных материалов и исполнения.

Принцип действия вакуумных подводных ружей прост: созданный в трубе с помощью поршня и мышечного усилия охотника вакуум стремится «схлопнуться». Эта энергия «схлопывания» и используется для выталкивания гарпуна из ствола. Ружья конструктивно представляют собой отрезок трубы с поршнем большого диаметра и ствола. Гарпун сдвигает поршень и создает вакуум между поршнем и корпусом. Вакуумные ружья имеют свойственные пневматическим ружьям достоинства и недостатки при несколько сниженной надежности, в связи со сложной герметизацией.

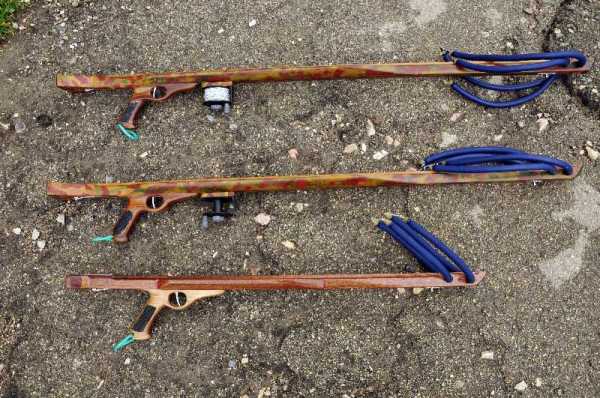

Подводные ружья-арбалеты отличаются простотой и надежностью конструкции. Прадедушкой подводного арбалета является рогатка.

Модификаций и различных видов «резинок» выпускается огромное множество, они различаются по длине, количеству тяг, даже количеству гарпунов и многого другого, но принцип действия у всех одинаков – наличие резиновой тяги (может и не одной) и насечек на гарпуне, за которые цепляется резиновая тяга. Сила боя зависит от силы вакуумной резины, стоящей на ружье, и за какую насечку зацеплена тяга. Слабыми местами арбалетов являются насечки на гарпуне, ослабляющие гарпун при нагрузке на излом. При выборе этого типа подводных ружей, рекомендуется поинтересоваться наличием или возможностью поставки запасных резиновых тяг и запасных гарпунов.

Как правило, подводные охотники делятся на две категории – те, кто охотится с ружьями пневматического и гидропневматического боя, и те, кто считает самыми лучшими ружьями арбалеты, а все остальное ненадежным и неудобным в эксплуатации.

Принцип устройства пневматических подводных ружей очень прост. Воздух под давлением в ресивере играет роль сжатой пружины, подпирающей поршень, как в автомобильном пневмоамортизаторе. Пневматические подводные ружья, в отличие от газовых, являются безрасходными. Поршень, при зарядке ружья гарпуном, еще больше сжимает воздух в ружье, а при выстреле перемещается по стволу обратно и толкает гарпун к цели. Заряжается такое ружье мышечным усилием, перемещающим поршень до зацепа гарпуна или поршня (в зависимости от устройства ружья). При выстреле поршень перемещается до упора в конце ствола, где и останавливается, а гарпун продолжает свой путь в воде, пока не найдет цель.

Друг от друга пневматические подводные ружья отличаются в основном особенностями расположения рукоятки, системами сброса линя, регулирования силы боя и принципом действия предохранителей. Ну, и производителем, разумеется.

opensea.ru

Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками

Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.

Конструкция пружинных подводных ружей

Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.

В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.

Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.

Преимущества

К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.

Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.

У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.

Отрицательные стороны изделия

Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.

Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.

Какие материалы понадобятся?

Для изготовления ружья своими руками потребуются:

• Проволока из металла, диаметр которой составляет 2 мм, а длина — 12-16 м. Проволока станет пружиной.
• Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
• Для изготовления ствола можно применить обычную палку от лыж.
• Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
• Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.

Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.

Габариты изделия

Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.

Мощность самодельного устройства

При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

Изготовление пружины

Многие интересуются, как сделать пружинное поршневое ружье своими руками.

Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.

Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.

Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.

Обойма

Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.

При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.

Ствол

Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.

На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.

Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

Рукоятка и механизм для пуска

В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.

Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.

Изготовление гарпуна

Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.

Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.

Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.

Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.

Сбрасыватель лески

Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.

Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.

Изготовление вкладыша

Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.

Заклепки

Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.

Правила безопасности

Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.

Пользование изделием

Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.

autogear.ru

Пружинное ружье для подводной охоты. Пружинное подводное ружье своими руками

Домашний уют 10 декабря 2016

Зимой появляется достаточно свободного времени, которое можно потратить с пользой. К примеру, изготовить ружье для подводной охоты в условиях домашней мастерской. Различается широкий ряд модификаций, которые можно изготовить самостоятельно. В статье будет описано, как сделать пружинное ружье своими руками.

Конструкция пружинных подводных ружей

Устройство выбрасывает гарпун под действием энергии пружины или пружин, которые находятся в сжатом или растянутом состоянии.

В конструкции рукоять расположена приблизительно посередине оружия, что делает его более маневренным и обеспечивает оптимальную балансировку.

Простота модификации обеспечивает высокую степень надежности. Пружинные ружья для подводной охоты отличаются компактностью. В особенности это касается моделей, в которых пружина растягивается, а гарпун при зарядке помещается внутри нее. Рукоять при этом находится близко к стволу. Эти показатели способствуют улучшению меткости.

Преимущества

К преимуществам подобного оружия можно отнести малый вес и точность, что способствует поимке юркой хищной рыбки.

Если сравнить пружинное ружье, основой работы которого является сжатие, с ружьем с тяжами из резины, результат такого сравнения будет явно не в пользу последнего.

У ружья с резиной деталей в два раза больше, чем у пружинного. Мягкие резинки быстро портятся. Быстро двигающиеся детали (тяжи и гарпун из резины) также малоэффективны. По точности боя его не сравнить с пружинным оружием, так как в последнем изделии гарпун находится в длинном стволе, служащем точной направляющей.

Отрицательные стороны изделия

Пружинное ружье обладает высоким уровнем шума при произведении выстрела. В процессе его зарядки пружина издает скрип. С целью снижения нежелательных звуков рекомендуется протирать рукоять тряпкой, смоченной глицерином.

Пружинное подводное ружье своими руками сделать достаточно трудно. Это объясняется тем, что сложно достается нержавейка для изготовления пружины. Также отличается трудоемкостью процесс термической обработки этой детали.

Какие материалы понадобятся?

Для изготовления ружья своими руками потребуются:

• Проволока из металла, диаметр которой составляет 2 мм, а длина — 12-16 м. Проволока станет пружиной.
• Трубка из дюралюминия. Ее внутренний диаметр может изменяться от 12,5 до 13 мм. Трубка станет основой для ствола ружья. Зачастую мастера используют латунь, которая почти не подвержена окислению в воде.
• Для изготовления ствола можно применить обычную палку от лыж.
• Две пластины одинаковой формы из пластика, толщина которых составляет 10-12 мм. Из пластика делается рукоятка ружья. Материалом для нее также может послужить капрон, винипласт, бук, дуб и алюминий.
• Прут из металла, диаметр которого составляет 6-8 мм. Он послужит основой гарпуна. Также можно применить нержавейку или серебрянку.

Для того чтобы изготовить пружинное подводное ружье своими руками, потребуется усидчивость и терпение, так как работа отличается кропотливостью. Процесс потребует достаточно много сил и времени, но результат превзойдет ожидания.

Габариты изделия

Среднестатистическое пружинное ружье, изготовленное дома, может быть длиной не больше 900 мм. Расстояние от зацепа до отверстия должно быть не меньше 75 мм, а масса изделия должна составлять 1,5 кг.

Мощность самодельного устройства

При грамотном соблюдении всех правил можно достичь того, что изделие будет характеризовать достаточно большая сила выстрела для поражения рыбы средней величины и небольшого веса. Радиус действия составлит примерно 3 м.

Изготовление пружины

Многие интересуются, как сделать пружинное поршневое ружье своими руками.

Перед обработкой проволоки ее следует накалить до 300 ºС и остудить до комнатной температуры. Такая технология помогает достичь прочности пружины и ее стойкости к искривлению. Пружина раскаляется и подгибается таким образом, чтобы ее концы располагались перпендикулярно оси.

Начинать сборку подводного ружья в домашних условиях следует именно с пружины. Она является самой сложно выполнимой деталью, и для ее изготовления понадобится помощь профессионалов. Деталь изготавливается токарем на станке, затем подвергается термической обработке. На нее наносится покрытие против ржавления.

Диаметр пружины должен составлять 12 мм, а шаг должен быть равен 2 мм. Длина ее зависит от длины ствола. Учитывая, что рабочее усилие пружины направлено на сжатие, ее длина в таком виде должна быть больше ствола на 10 см. После произведения ряда выстрелов пружина укоротится на 1/5. Первоначальная длина берется именно с учетом этой деформации.

Обойма

Обойма является одной из составных частей подводного ружья. Ее основой должна быть латунь, толщина которой составляет 1 мм. На ней с боковых сторон просверливаются отверстия. Их лучше выпилить после изгиба заготовки.

При сборке обоймы понадобится ее припаивание к стволу. Следует подгонять детали по прорезям и отверстиям.

Ствол

Длина ствола должна составлять 600-750 мм. Такая длина оптимальна для проведения охоты в водоемах любого типа.

На обоих концах трубы нарезается резьба. Затем в ней прорезается паз для шептала. Длина его должна составлять 150-170 мм. Такой паз позволит производить регуляцию силу боя ружья обыкновенным передвижением рукояти по стволу. В стволе делаются отверстия для быстрого выхода воды.

Из дюралюминия вытачивается заглушка и надульник. В заглушке просверливается отверстие, в которое затем вставляется гарпун для упрощения перевозки. При готовности ствола можно приступать к изготовлению механизма пуска и рукоятки.

Рукоятка и механизм для пуска

В зажатых тисками пластинах сверлятся отверстия, равные диаметру ствола. Затем на пластине вырезаются контуры рукоятки. На каждой пластинке посредством фрезы или напильника производится выборка под механизм для пуска, глубина которого составляет 3,5 мм.

Обе половины рукояти следует соединить на стволе и прижать винтами. Перед рукоятью на стволе посредством прижимного винта крепится кольцо для упора. Эта манипуляция осуществляется с целью предотвращения скольжения рукояти по стволу. Сборка рукояти ружья завершается установкой пускового механизма.

Механизм для спуска включает в себя шептало, предохранитель и пружину. Изготовление этих составляющих не представляет особой сложности и производится на слесарном станке.

Изготовление гарпуна

Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.

Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.

Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.

Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.

Сбрасыватель лески

Это последняя деталь ружья. Ее можно изготовить из стальной полоски. Готовая пластина крепится к заглушке ствола парой винтов.

Линь при намотке укладывается под пластину. Одновременно ее привязывают к мушке спереди. Во время произведения выстрела линь выходит с легкостью из-под пластинки и разматывается.

Изготовление вкладыша

Вкладыш в конструкции предназначен для закрепления плоских пружин возвратного действия. Как правило, его основой является текстолит. Он приклеивается к обойме, и уже после этого на него клеятся пружины.

Заклепки

Пружинное ружье собирается при помощи заклепок. Их основу должна составлять прочная сталь. Для наматывания гарпунного линя требуется специальный крючок, который делается из латуни или нержавеющей стали. Крючок припаивается к основе ствола. Пружины в предохранителе, как правило, применяются в роли стопора для двух главных положений. Основу составляет сталь, толщина которой составлет 0,5 мм. Обычно используют легированную марки 65 или углеродистую категории У8, У10, У10 А.

Правила безопасности

Пружинное ружье, описание которого было дано в этой статье, следует заряжать только в водоеме. При выходе на берег оружие обязательно разряжают. Выстрел производится в том случае, если хорошо прослеживается цель, а вода отличается чистотой и прозрачностью.

Пользование изделием

Когда все готово, следует заправить гарпун в ствол, чтобы он уперся в упор, затем прижать пружину к шепталу до осуществления щелчка. Шептало направлено вверх, а ствол прижат втулкой. В спусковой момент пружина выполняет движения поступательного характера, а затем возвращается в начальное положение. При нажатии рыболовом на механизм для пуска шептало перемещается в канавку и освобождает место для пружинной втулки. Разжимаясь, пружина способствует выталкиванию гарпуна.

Источник: fb.ru

monateka.com

Классификация ружей для подводной охоты

Какое подводное ружье выбрать: Классификация ружей для подводной охоты

Ружье — непременный атрибут подводного охотника. Подводник может быть без гидрокостюма, без ласт и без трубки, но ежели в руках у него ружье, он – охотник. По большому счету всю гамму современного подводного оружия по принципу действия можно разделить на две большие группы:

• ружья для подводной охоты, стреляющие за счет энергии резиновых тяжей («арбалеты»)
• ружья для подводной охоты, стреляющие за счет энергии сжатого воздуха («пневматы»).

В данной статье будут упомянуты еще и пружинные подводные ружья.

Ружья для подводной охоты с резиновым амортизатором (резинки, арбалеты)

Резинки или арбалеты для подводной охоты — наиболее популярный во всем мире класс ружей. Применяются такие ружья в основном для подводной охоты на морях и в прозрачной воде. Длина подводного ружья варьируется от 50 см до 2-2,5 м.

Первыми появились слинги — копья или остроги с резиновыми амортизаторами; это очень простое в изготовлении и до сих пор популярное оружие. Слинг применяют в основном для охоты на рыб, которым не свойственна осторожность (камбала, бычки, скорпены). Наконечник — чаще всего трезубец, но используют и пятизубцы, и одноконечники. Очень популярны в тропиках, метелки — многозубцы из 5-8 зубьев, собранных в пучок. При попадании в рыбу иглы метелки расклиниваются, и добыча прочно удерживается на острие. Одно из замечательных качеств слинга — высокая скорострельность, и в руках хорошего охотника это  достаточно грозное оружие.

Когда-то давно, на спор, в районе пос. Малореченское на побережье Крыма мне пришлось доказывать свои охотничьи кондиции добычей пяти кефалей подряд этим примитивным орудием. Слинг прост в обращении, дешев в производстве, относительно безопасен и, на мой взгляд, является лучшей школой для начинающих подводных охотников. Кое-кто из любителей слингов совершенствуют свое оружие, устанавливая на него элементарный спусковой механизм и превращая его тем самым в простейшее ружье для подводной охоты — с той лишь разницей, что гарпун не покидает ствол в момент выстрела. Можно также сделать и легко отделяемый наконечник — он позволит взять более крупную рыбину.

Собственно подводные ружья использующие для метания энергию растянутых резин (арбалеты), появились в 20-х -30-х гг. 20 века и практически без принципиальных изменений перешли в век следующий.

Условно подводное ружье можно разделить на несколько основных узлов:
1 — несущая труба;
2 — рукоятка;
3 — головка с резинами;
4 — гарпун;
5 — резиновые тяги и тетива.

Несущая труба определяет длину подводного ружья. Чаще всего выполняется из алюминия, но также может быть из композитных материалов: стеклопластика, углепластика (карбона, кевлара). На несущей трубе собрано все ружье для подводной охоты. К ней крепятся рукоятка, головка, катушка; на ней располагаются направляющие для гарпуна, они могут одеваться на нее и фиксироваться винтом или быть конструктивным ее элементом, канавкой, в которой скользит гарпун.

Рукоятка позволяет удобно удерживать ружье для подводной охоты, маневрировать им под водой. В ней смонтирован или крепится отдельно спусковой механизм. На некоторых моделях в торце рукоятки устанавливают специальный упор, чтобы не продавить в груди скворечник во время заряжания. Иногда упор имеет форму прицела, но как прицел практически не применяется. Спусковой механизм в современных подводны ружьях, как правило, изготавливается в виде легко заменяемой кассеты, и сборка — разборка — ремонт сводятся лишь к замене картриджа(что при желании можно сделать в течение 5-6 минут и без применения специального инструмента).

Как правило, в рукоятке также располагается механизм линесбрасывателя — устройства, которое удерживает линь во время плавания и освобождает его в момент выстрела. Материал, из которого изготавливается рукоятка, — металл, пластмасса, а в современных ружьях — специальный пластик, не скользящий в руке и окрашенный в хорошо заметные в воде цвета (белый, желтый, светло-серый).

Головка подводного ружья — узел, в котором крепятся резиновые тяги. В ней скользит гарпун в момент выстрела. Обычно это пластиковая деталь с резьбовыми отверстиями для рабочих резин и кольцом — передним отверстием для дополнительного резинового амортизатора, увеличивающего энергию выстрела. В отдельных моделях подводных ружей кольцо в головке не замкнуто, что позволяет одеть на ружье дополнительную пару резин непосредственно перед выстрелом в процессе охоты. Серия Hunter фирмы PICASSO в передней части головки имеет специальный металлический клюв-экстрактор, необходимый при вытаскивании застрявшего в расщелине гарпуна. При этом хвостовик гарпуна вставляется в прорезь  клюва , и, пользуясь ружьем, как рычагом, вы можете выкрутить гарпун из щели порою ценой оставленного там флажка (важнее спасти дорогой гарпун — флажок же потом можно поставить новый).

Гарпун для подводного  ружья изготавливается из очень жесткого прочного нержавеющего прутка. Гарпуны обычно закаливают. Наиболее популярны гарпуны диаметром 6,5 мм, но, охотясь на мелкую и осторожную рыбу, применяют и более легкие гарпуны — 6 мм диаметром. Они обладают большей резкостью боя и скоростью.

Охотясь на в меру крупных рыб, хорошо применять гарпуны 7 мм. Или титановые 8 мм — они очень прочные и жесткие, благодаря чему рыба не может согнуть или сломать гарпун в расщелине. Для blue water hunting — охоты в голубой воде — используют длинные, часто самодельные, деревянные ружья длиной 1,5-2 м с гарпунами 8-10 мм.

Наиболее удобен для охоты так называемый таитянский гарпун  — цельный стальной стержень, на одном конце которого флажок и острие, а с другой стороны — зарубки для зацепа, отверстия для привязки линя и фиксатор спускового механизма. Линь привязывается в отверстие хвостовика. Использование скользящих втулок оказалось не слишком удобным, как, впрочем, и навинчиваемые на гарпун наконечники. Исключение можно сделать лишь для гарпунов итальянской фирмы SDIVE, выпускающей универсальные гарпуны. На гарпуне, на участке перед флажком, выполнена резьба, и в случае необходимости вы можете быстро, не разряжая ружье, навинтить на гарпун четырехзубец для охоты на мелкую рыбу в камнях и гротах.

Резиновые тяги и тетива (зацеп). Резиновые тяги к ружьям для подводной охоты выпускают четырех диаметров 16, 18, 20 и 22мм. Чем больше диаметр резиновой тяги, тем она мощнее и тем сложнее ее растянуть при зарядке. Также тяги различают по цвету. Считается, желтые — мощнее. Каждая тяга — резиновый амортизатор — имеет по концам резьбовые втулки для крепления в головке и тетиве. Разные модели подводных ружей имеют различную резьбу, чаще всего 18 и 20 мм. Размер тяг — их длина и диаметр — подбираются в зависимости от длины ружья.

Так, например, на подводное ружье 100 см идет тяга 28 см; 82 см — тяга 24 см; 60 см — тяга 20 см.

Фирмы-производители часто наносят на тяги свои логотипы или характеристики — названия типа тяги. С течением времени после двух — трех лет эксплуатации резина стареет и в местах заделки, возле резьбовых втулок, появляются микротрещины, особенно хорошо заметные при растяжении. Появление трещин — сигнал к замене резиновых тяг на новые. Если этого не сделать, вы рискуете получить сильный удар по рукам внезапно оборвавшейся резинкой. Да и постаревшая резина уже не выдаст вам необходимой мощности и резкости боя.

Чтобы продлить жизнь резиновых тяг, по окончании сезона снимите их с ружья, промойте в теплой пресной воде, высушите и, пересыпав тальком, сложите в полиэтиленовый пакет, загерметизируйте. После чего спрячьте пакет подальше в прохладное (комнатной температуры) темное место дующего сезона.

Тетива — форма и материал, из которого она сделана, — очень важны. Самая простая — V-образная проволока 1,3 — 1,6 мм диаметром, но она и ломается чаще. Ta же проволока, но согнутая пружинкой, более надежна и долговечна. Самые надежные и удобные модели тетивы — тетива с серьгой — выпускаются в трех вариантах: согнутая из пластины серьга; серьга из стального прутка с выемкой под зазубрину гарпуна; тетива из стального троса. Важно постоянно контролировать состояние тетивы, чтобы она не сломалась случайно при зарядке. В самодельных ружьях или в случае ремонта используют самодельную тетиву из проволоки 3-3,5 мм, согнув ее в форме подковы. Центральная ее часть расклепывается в месте зацепа, а на концах напаиваются или навариваются шарообразные утолщения. Резиновые тяги имеют внутри отверстия, шары вводятся в отверстия на 20 — 25 мм, а затем накладывается марка. Лучшая марка — узел двойной констриктор из капронового шнура толщиной 1-1,5 мм. Сломавшаяся во время заряжания тетива может сильно поранить вам руки, поэтому на охоте необходимо постоянно пользоваться перчатками.

Иногда бывает важно увеличить мощность боя подводного ружья. Для этого используют дополнительные резины. В головке ружья для подводной охоты имеется отверстие, в него вставляется кольцевая резина, которая и заряжается на вторую, ближнюю к рукоятке зарубку на гарпуне. Стоит только заметить, что дополнительная резина только увеличивает мощность, а точность боя при этом существенно (процентов на 15-20) страдает. Поэтому прежде чем охотиться с усиленным оружием, повесьте под водой мишень и потренируйтесь, сделав выстрелов 8-10, -привыкните к вашему новому подводному ружью.

Стоит помнить, что растянутая резина устает, и после 2-3 часов подводной охоты, особенно если за эти несколько часов вам не пришлось стрелять, полезно дать отдохнуть резине, взяв другое ружье для подводной охоты или просто сменив комплект амортизаторов.

Промышленно выпускаются резинки от 45см до 1м 50 см длиной для охоты в различных акваториях и условиях. Так, для Черного моря, на мой взгляд, универсальным будет оружие 75 — 82 см, а лучше иметь два — 50-60 см и 90-100 см. Первое — для охоты в гротах, второе — для гуляющей рыбы. В Средиземном море полезно иметь ружья 75-82 см и 120-130 см.


Ружья для подводной охоты с пневматической системой (пневматы)

Сегодня в кругах подводных охотников стало модно рассуждать о достоинствах, плюсах и минусах того или иного оружия для подводной охоты. Понятно, что пресса и реклама преимущественно лоббирует интересы / приоритеты производителей, тем не менее, во главу угла стоит поставить эффективность оружия и целесообразность его применения в той или иной ситуации.

Известно, что резинки просты, удобны в обращении и не требуют лишних мыслей. Но порой просто до боли охота чего-нибудь более мощного, маневренного и комфортного в обращении!

У пневматики, например, всегда основным камнем преткновения было усилие при заряжании, но ведь и резинки заряжаются не проще! Громкий выстрел — тут все зависит от того, как сделаны поршень-демпфер … и постоянные проблемы с подтравливанием и подкачкой. Изменение давления влияет на точность выстрела — это объективно, но если рукоятка сделана правильно и эргономична, то и точность выстрела страдает совсем незначительно. Известный охотник, тренер национальной сборной России Павел Антонов как-то раз с юмором заметил: “Хорошая пневматика должна иметь, как минимум, одну пару резиновых тяг!”

Пневматические ружья для подводной охоты впервые появились, если не упоминать Жюля Верна, в начале 50-х годов. И с тех пор постоянно совершенствуются, появляются новые конструкции, улучшаются и модифицируются старые. Это очень большое оружейное семейство порождает настолько же большие споры на тему выбора в нем лучшего. Очень сложно сохранить объективность в суждениях о конструкциях, направлениях и приоритетах. Однако среди всего этого разнообразия конструкций каждый может выбрать свой эскалибур (магический меч короля Артура — прим. авт.) У каждого подводного охотника со временем создаются свои приоритеты в выборе оружия, когда, учитывая всю имеющуюся информацию, зная особенности конструкций, подбирается оружие под себя (под конкретные условия охоты). Хотя и внешность, дизайн ружья для подводной охоты играет не последнюю роль. Но лучше по порядку.

Принцип действия пневматического подводного ружья: сжатый воздух нагнетается внутрь ружья и давит в торец поршня, уплотненного резиновой манжетой и свободно скользящего по стволу. Ствол в передней части имеет сужение — демпфер, который тормозит и не выпускает поршень за срез ствола. Поршень герметично уплотнен по стволу и воздух не расходуется после выстрела, работая, как пружина.

При этом если внутренняя поверхность ствола хорошо обработана, притерта и отполирована, а уплотнения не изношены, давление внутри ружья всегда остается неизменным, и оружие не теряет мощность. Подводный охотник мускульным усилием заталкивает гарпун в ствол, превозмогая давление воздуха, и в конечной точке спусковой механизм фиксирует оружие в заряженном состоянии. При нажатии на спусковой крючок сжатый воздух выталкивает поршень и гарпун, а на выходе, перед срезом ствола, поршень тормозится в демпфере, гарпун же летит дальше.

Основные элементы пневматического подводного ружья
Все пневматические ружья для подводной охоты, как, впрочем, и любое другое оружие, имеют основные узлы и элементы конструкции, в зависимости от устройства/компоновки и места расположения которых можно классифицировать каждое ружье.

Ствол — металлическая труба, притертая и полированная внутри (именно в ней и скользит поршень, который толкает гарпун во время выстрела). Определяет длину оружия, его разгонные характеристики, а значит, и мощность. Чем длиннее ствол ружья, тем оно мощнее, точнее и дальше стреляет. Известный киевский охотник и конструктор В. В. Евтушенко применял оригинальную конструкцию удлинителя ствола, при которой в течение 10-15 минут, не стравливая оружия, можно было, зарядив ружье и вынув гарпун, свинтить всю переднюю головку ружья вместе с демпфером; затем, навинтив на ствол удлиняющую надставку, передний узел и заменив гарпун на более длинный, получить в итоге более мощное и дальнобойное оружие.

Поршень — металлический, пластиковый или комбинированный цилиндр с одним или несколькими уплотнениями; двигается внутри ствола и толкает гарпун в момент выстрела.

Рессивер — его еще называют пневмоаккомулятор — обычно также определяет длину ружья. Его диаметр, как правило, колеблется между 20 и 40 мм. Материал — дюралюминий, нержавеющая сталь, титан. В некоторых ружьях (мода 60-70-х гг. прошлого века) ресивер находится в задней части ствола, а то и под ним.
Наиболее распространенная конструкция — ствол внутри ресивера, при этом и ствол, и ресивер почти одинаковы по длине.

Спусковой механизм — вне зависимости от конструкции обеспечивает (или не обеспечивает, если это плохое ружье) удержание оружия во взведенном состоянии. Зачастую именно конструкция спускового механизма и его местоположение являются главным различием подводных ружей и предметом постоянных споров подводных охотников: Особенно важными являются надежность и мягкость спуска. Спусковой механизм может быть прямого действия, непрямого действия, активный или пассивный. Он может располагаться непосредственно в рукоятке или тягой соединяться со спусковым крючком. Прямого действия: шептало удерживает гарпун или поршень во взведенном состоянии; нажимая на спусковой крючок, стрелок непосредственно воздействует на шептало и производит выстрел. Непрямого действия: т.н. шариковый спуск и его варианты, где шептало имеет свободный ход, блокируясь во взведенном состоянии. Нажимая на спуск, стрелок деблокирует шептало, поршень выдавливает его — происходит выстрел. Клапанные ружья, где механизм способствует открытию клапана, перепускающего воздух в канал ствола. Очень важно, насколько мягким спуском обладает оружие, и чаще всего клапанные ружья и ружья с пассивным спусковым механизмом выигрывают в этом споре. Однако, добиваясь мягкого спуска, важно помнить о надежности: самострелы небезопасны -можно поранить себя или партнера!

Насос — пневматические ружья работают за счет сжатого воздуха, нагнетаемого в объем ресивера специальными насосами, за исключением клапанных ружей, где роль насоса выполняют ствол ружья, поршень и гарпун.


Пружинные ружья для подводной охоты (пружинки)

Пружинные подводные ружья — пружинки — появились приблизительно в одно время с резиновыми ружьями для подводной охоты, и довольно долго, лет так 10-15, успешно конкурировали с другими системами, поскольку этих систем было еще совсем немного. Само название объясняет принцип действия: сила взведенной пружины выбрасывает гарпун в потенциальную добычу.

Основным критерием в классификации этих ружей для подводной охоты следует считать тип, способ работы и количество пружин:

1. пружина, работающая на сжатие;
2. пружина, работающая на растяжение;
3. пара пружин — одна работает на растяжение, а другая на сжатие.

Иногда первый или второй тип состоял из двух разных по диаметру пружин, где одна пружина располагалась внутри другой и обе работали на увеличение мощности. Внешне ружья выглядели очень похожими на современные пневматические — труба с рукояткой почти посередине. только труба при этом была перфорирована по всей длине, для того чтобы вода не мешала свободному ходу пружины и поршня-толкателя.

Главные недостатки пружинных ружей для подводной охоты:

1. очень шумный выстрел, пружина скрежещет по стволу в момент выстрела;
2. низкий к.п.д.;
3. стальная пружина не любит активную водную среду, особенно соленую воду;
4. пружина устает, долго находясь в растянутом или сжатом состоянии, теряет эластичность,
5. растягивается или садится;
6. громоздкость — невозможно изготовить достаточно мощное оружие небольших размеров (в СССР выпускалось пружинное ружье, но это произведение оборонной промышленности годилось разве что для стрельбы в упор; жабокол — так его в шутку называли обладатели более или менее мощных ружей).

Тем не менее, пружинки способствовали заметному шагу в развитии подводной охоты, а многие конструкторские идеи были позднее применены в создании пневматических и гидропневматических ружей. Пружинные ружья выпускают и сейчас: они просты, дешевы и популярны как пляжное оружие. Малая мощность и дешевизна делают их прекрасным оружием для охоты на бычков и другую  мелкую прибрежную рыбешку. Хороши и пружинные слинги, где в трубе с пружиной и простейшим спусковым механизмом двигается гарпун с наконечником. Гарпун не покидает ствол, и это очень скорострельное оружие идеально подходит для охоты на скорпен, бычков и мелкую камбалу глосса. В Средиземноморье зимой, когда сарги и другая рыба выходят на мелководье, их тоже можно попытаться добыть с пружинкой. Если вы собрались обучить своего ребенка или девушку основным азам подводной охоты и навыкам обращения с оружием — здесь тоже выручит пружинка как наиболее простое и достаточно безопасное для окружающих (впрочем, и для рыбы тоже) ружье.

Андрей Лагутин

Ранее на тему Подводная охота:

www.nexplorer.ru
