Как сделать деревянную лодку своими руками, лодка из досок

До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.

Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашей лодки из дерева.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело  в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.

Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем  в виде непрерывной извилистой  нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.

Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.

Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.

Как часто нужно их колотить показано  на фото.

Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.

На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.

Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.

Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.

Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.

Чтобы по дну из жести было комфортно ходить и она не гремела,  необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.

Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.

Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

Представляю несколько итоговых фото разных людей:

По материалам: grossoxota.ru

Видео уроки по изготовлению лодок своими руками

Лодка из фанеры

Лодка из листа железа

Загрузка…

fishingday.org

Лодка плоскодонка своими руками — 11-01-2018, 05:30

Так сложилось, что на даче у нас всегда было три лодки: металлическая казанка и две деревянных плоскодонки. Казанка на воде каждый год, а из плоскодонок одна на воде, а вторая на чистке и покраске. На следующий год наоборот. Лет пять назад, во время пожара лодка, которая лежала под домом вместе с домом и сгорела. Отстроились после пожара.

И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.

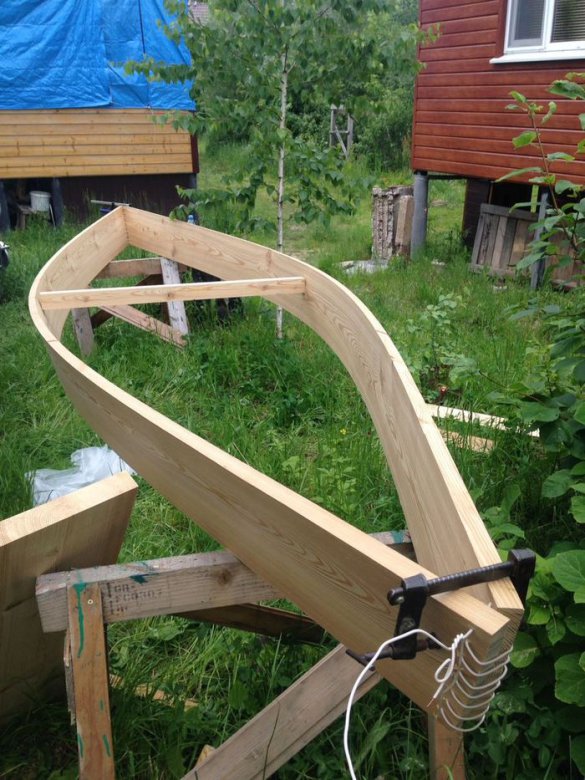

Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм. но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском.

Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.

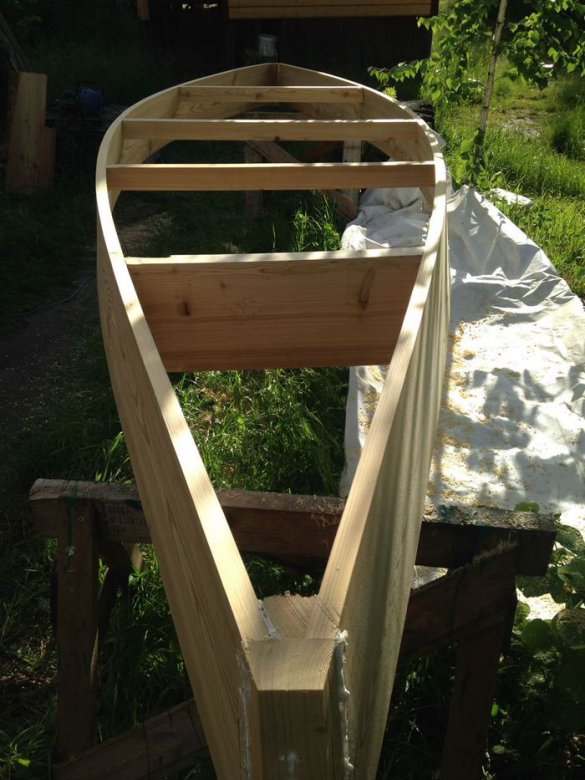

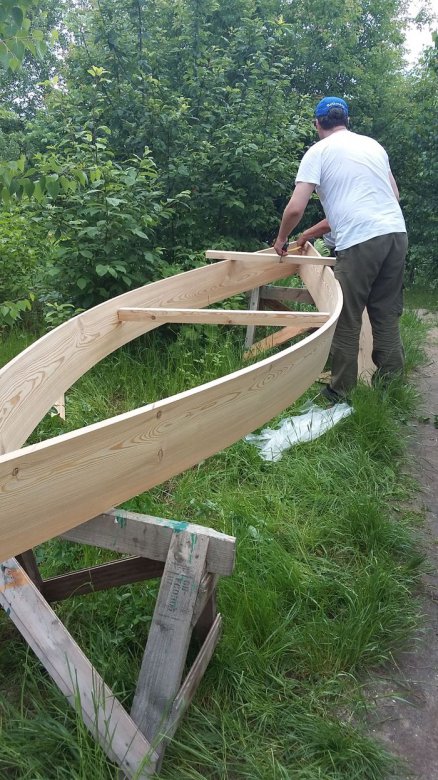

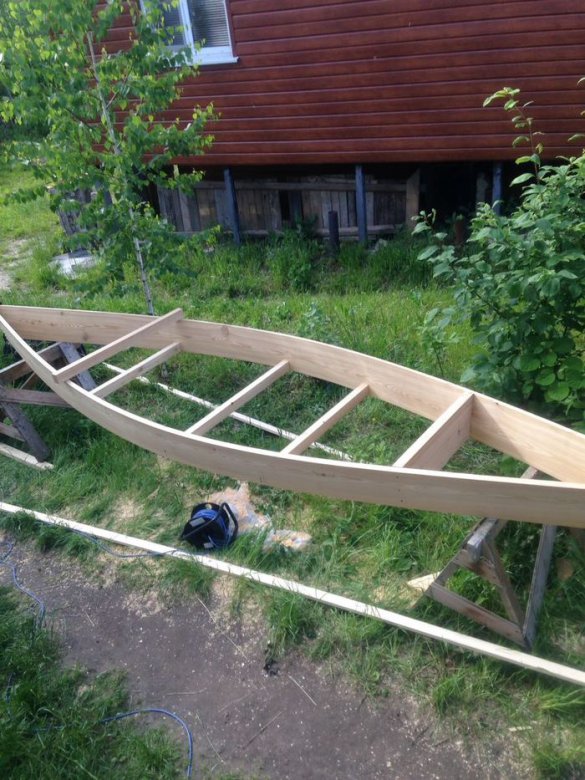

Постепенно встали на места распорки.

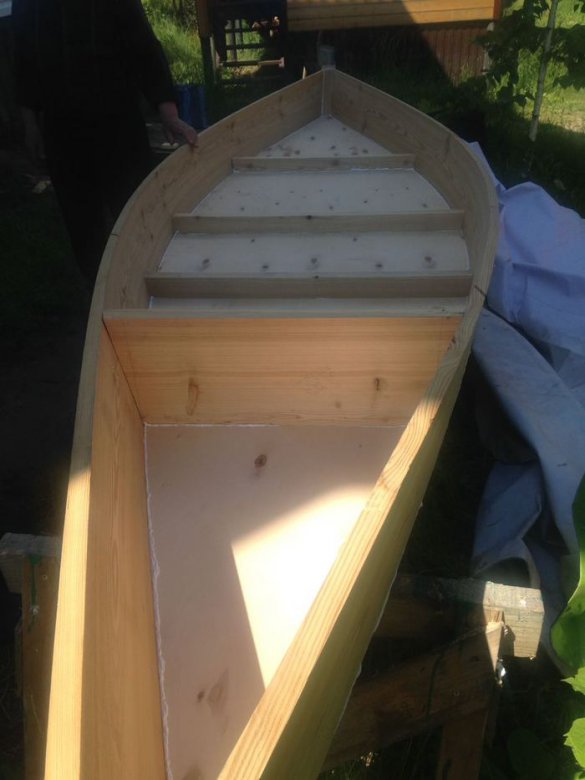

Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик  довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.

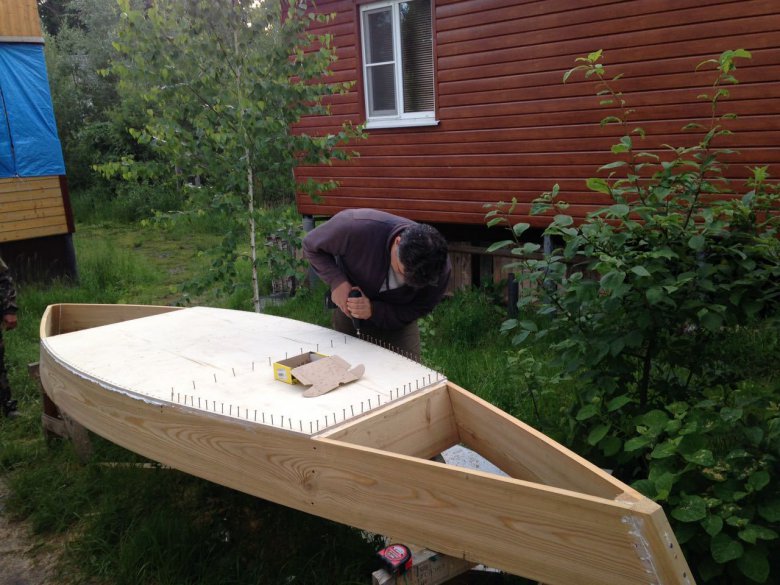

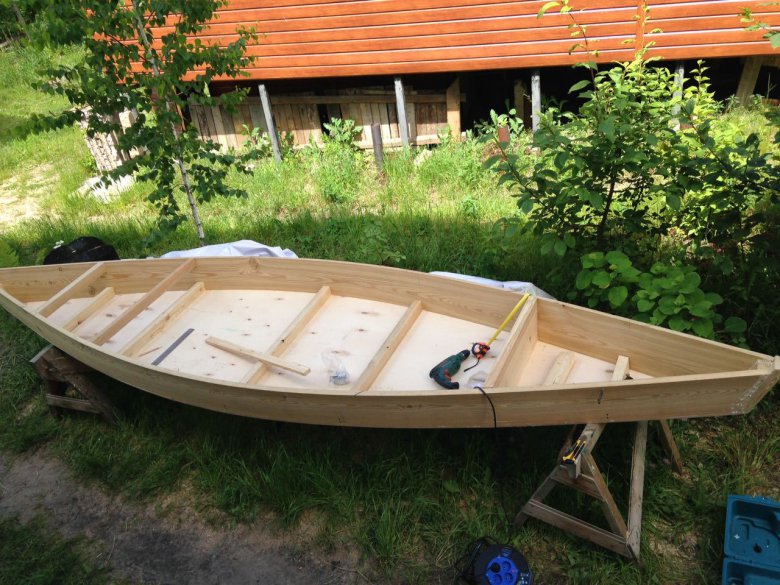

Пошла жара. Фанера 12 мм.

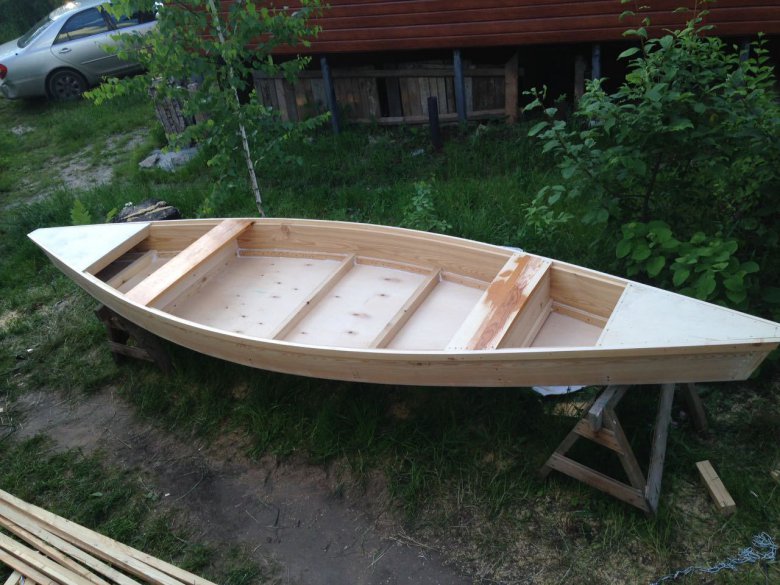

Лавки сделали из б/у досок. Тоже лиственница, когда-то обрамляли дверную коробку у родителей дома.

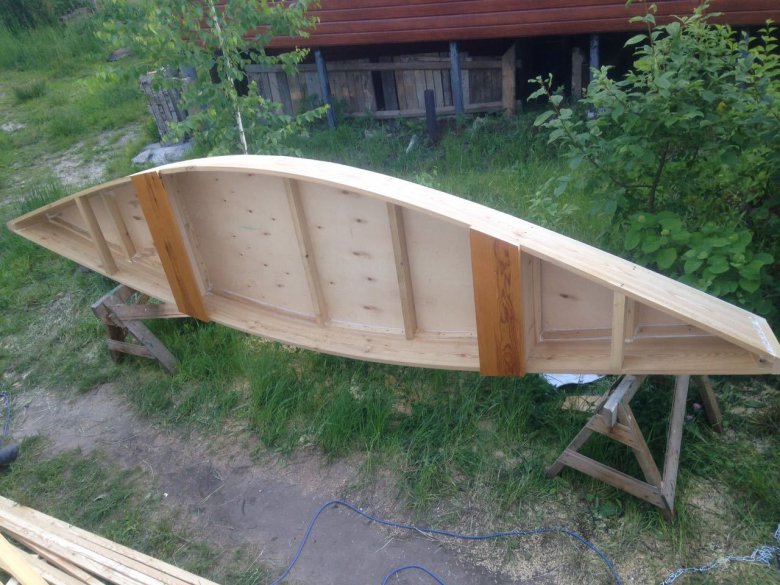

По периметру в место соединения борта и дна пришивается рейка, тоже сажается на герметик. Вдоль бортов сверху по краям также пришивается рейка — фальшборт.





yaustal.com

Лодки: плоскодонки, шитики, долбленки 🙂

as-hunter 06-05-2008 12:55

На плоскодонке по Косьве

Pasha911 06-05-2008 13:01
quote:
На моих фото незавершенный процесс постройки лодки: до и после пропитки.

Какая ляля, такую красоту и на воду спускать жалко.

Арго 06-05-2008 21:29

[QУОТЕ][Б]Какая ляля, такую красоту и на воду спускать жалко. [/Б][/QУОТЕ]


Хыч 15-05-2008 01:27

Ай да хороши лодочки. Кем сработаны?

Burgan 15-05-2008 15:48

Есть мастера в уральских селеньях
Хотелось бы услышать ответ и от Арго.
Выложу еще пару фото.

с3.14кер 16-05-2008 18:59

Построена за прошлое лето, своими руками по вечерам. Было желание производить серийно, но пока сделал для себя.

Арго 16-05-2008 21:52
quote:
Хотелось бы услышать ответ и от Арго.

Обласа делали оленеводы из деревни Рускинская, Сургутского района, Ханты-Мансийского округа.SergeyVS 27-06-2008 18:30
quote:
Originally posted by Burgan:
Вдохновила тема про избушки начать такую же про лодки.
Выкладывайте фото и, по возможности. описание самодельных лодок. Ваших и не ваших. Деревянных и из других материалов.
На моих фото незавершенный процесс постройки лодки: до и после пропитки.
[/URL]



[URL=http://img.allzip.org/g/75/orig/1242776.jpg]


Вы не мргли бы рассказать подробнее о постройке лодки. Никогда не делал, а хотелось бы попробовать, да и нужда в ней есть.
Pancho 02-07-2008 17:05
quote:
Originally posted by SergeyVS:

Вы не мргли бы рассказать подробнее о постройке лодки. Никогда не делал, а хотелось бы попробовать, да и нужда в ней есть.


www.motolodka.ru — там много чего есть, в том числе и чертежи и описанияSergeyVS 02-07-2008 17:39
quote:
Originally posted by Pancho:

www.motolodka.ru — там много чего есть, в том числе и чертежи и описания

Там описание фанерок, а тут из досок. Просто может она проще в изготовлении (материал дешевле). Сколотил, 5 лет отработала, следующую колоти. Вопрос чтоб не сильно трудоемко, нужна конструкция без изысков, простая в изготовлении.

номер 16-09-2008 20:48
quote:
и из других материалов.
На моих фото незавершенный процесс постройки лодки: до и после пропитки.


Вопрос: Угол днище-борт. Разве не борта напускают на днище? Что повреждается при вытаскивании на берег?n-vitaly 17-09-2008 10:01

Ну, хоть и не деревяная , но все же
лодка складная, по мотивам чертежей КиЯ, под 2-х сильный салют, сделана в течении зимы 1978г
Лодка 2-х местная, складная, складывается конвертом, размеры прибл 3,2х1,1 м, дюраль, метод соединений — клепка, Гибкие переходы многослойный прорезиненый материал(типа транспортерной ленты), прототип — лодка «мечта», вес порядка 16 кг, размеры «конверта» подбирались из расчета размеров навесного багажника на «копейку»

Burgan 22-09-2008 09:15
quote:
Originally posted by номер:

Вопрос: Угол днище-борт. Разве не борта напускают на днище? Что повреждается при вытаскивании на берег?

У нас так…
Потом пришиваются нащельницы, они и предохраняют днище от истирания.
Вот, после сезона активной эксплуатации. С перетаскиваниями по песку, бревнам и т.п.

номер 24-09-2008 15:05

Разумно

SergeyVS 26-09-2008 11:10

А что за пенопласт ?

никадим 26-09-2008 12:02
quote:
А что за пенопласт

плотный, делают кажется во Владимере.SergeyVS 26-09-2008 13:14

Не строительный ? В советские времена был плотный и твердый такой, этот ?

никадим 26-09-2008 15:10
quote:
Не строительный ? В советские времена был плотный и твердый такой, этот ?

Да, он самый и есть.Sidiuzzzz 20-07-2010 10:23

Burgan, увидел Ваши фотографии лодки, очень заинтересовала ее пропитка и покраска у нас в основном смолят. Не могли бы рассказать как была произведена пропитка и покраска лодки?

akazyr 21-07-2010 04:16

У нас на Колыме используют вот такие. Называют «ветка» дно из доски 30 мм борта кровельная жесть, поперечины и окантовка деревянная, очень легкая и ходкая, хотя требует определенных навыков в использовании.

Арго 21-07-2010 06:04
quote:
У нас на Колыме используют вот такие.

у нас используют подобные лодки, только полностью долблённые из дерева… называют обласок…

akazyr 21-07-2010 08:01

Наверное надо быть большим мастером что бы сделать такую долбленку, да и деревьев таких у нас не растет, листвяшке диаметром 20 см больше сотни лет — мерзлота! А ветку мы с другом за два вечера делаем.

Арго 21-07-2010 20:55
quote:
Наверное надо быть большим мастером что бы сделать такую долбленку,

в фильме «Счастливые люди» показан практически полный процесс изготовления такой лодки…

Арго 21-07-2010 20:56
quote:
А ветку мы с другом за два вечера делаем.

а можно фото ветки поподробнее выложить.. ? и процесс изготовления… ? ;-)))

walker41 21-07-2010 21:11

Просто лодка. Каких хватает на наших лесных озерах. Килевая. Смоленая гудроном.

Жалко, лодки-пинежанки не снимал. Плоскодонные, длиннющие, с высоким транцем. Отлично поднимаются по самым мелким и быстрым речкам.

akazyr 22-07-2010 08:16
quote:
а можно фото ветки поподробнее выложить.. ? и процесс изготовления… ? ;-)))

Обязательно сделаю, но чуть позже пока в наличии нет.borisaleshin 14-06-2011 23:34

———————————————————————————
Ну, хоть и не деревяная , но все же
лодка складная, по мотивам чертежей КиЯ, под 2-х сильный салют, сделана в течении зимы 1978г
Лодка 2-х местная, складная, складывается конвертом, размеры прибл 3,2х1,1 м, дюраль, метод соединений — клепка, Гибкие переходы многослойный прорезиненый материал(типа транспортерной ленты), прототип — лодка «мечта», вес порядка 16 кг, размеры «конверта» подбирались из расчета размеров навесного багажника на «копейку»

Очень заинтересовала Ваша лодка!
Дайте, пожалуйста, мах информации для ее изготовления.
Заранее благодарен,
Борис Алёшин.

borisaleshin 14-06-2011 23:36
quote:
Originally posted by n-vitaly:
Ну, хоть и не деревяная , но все же
лодка складная, по мотивам чертежей КиЯ, под 2-х сильный салют, сделана в течении зимы 1978г
Лодка 2-х местная, складная, складывается конвертом, размеры прибл 3,2х1,1 м, дюраль, метод соединений — клепка, Гибкие переходы многослойный прорезиненый материал(типа транспортерной ленты), прототип — лодка «мечта», вес порядка 16 кг, размеры «конверта» подбирались из расчета размеров навесного багажника на «копейку»


Очень заинтересовала Ваша лодка!
Дайте, пожалуйста, мах информации для ее изготовления.
Заранее благодарен,
Борис Алёшин.

GULO 14-08-2011 17:00

Еще одна плоскодонка в процессе строительства.

——————
Однако

Vova S 19-08-2011 10:16

Процесс очень правильный

Dennis53 01-04-2014 20:02

а нам егерь вот такую выдал))))

SerGrig 21-04-2014 23:22

…Лодка 2-х местная, складная, складывается конвертом, размеры прибл 3,2х1,1 м, дюраль, метод соединений — клепка, Гибкие переходы многослойный прорезиненый материал(типа транспортерной ленты), прототип — лодка «мечта»…

Здравствуйте и позвольте вопрос сходу :
….-возможно у меня и есть вышеупомянутая «мечта»-покупная 70-х годов,конверт в жигуль-01 залази(-ла)-т сложеной, дюраль но без транца под мотор-….
ВСЕМ- КТО В ТАКОЙ ЛОДКЕ:
суть вопроса — крысюки в гараже почикали местами (типа транспортёрной ) ленту-сгибы (толщина-около4-5мм )-хотел бы отремонтировать — где и какую Вы использовали ленту .Как решили вопрос с заклёпкой-если придёться срезать старые,чтобы заменить ленту-таких заклёпок цельных ф3-4 мм и какой длины ? -сейчас такую клёпу не найти. Что посоветуете,-если у Вас чертежи приспособ для изготовления заклёпки,какую ленту лучше испоьзовать (я собрался брать синтетич. пожарн.рукав шириной 120-150мм а внутри промазать прорезиненым герметиком-мастикой) ? Чем заклепать?

n-vitaly 22-04-2014 07:16

Доброго дня.
По ленте- тип и марку материала не скажу, подбиралась опытным путем из образцов опытного производства Уфимского РТИ. Заклепки использовались из ал. сплава с полукруглой головкой(кажется авиационные), резались по длине (по месту), некоторые приходилось отжигать, были очень жесткие. Из приспособ использовались несколько типов наковален (желательно использовать массивные, меньше прыгают), с плоской поверхностью и с выемкой под заклепку, оправка для «просадки» листа на заклепке, оправка для формирования полукруглой головки после расклепывания, несколько типов струбцин и зажимов. технология описана в книге «300 советов по катерам лодкам и моторам» стр 114-116, в инете есть.

Заблудился в лесу 02-08-2016 09:22

И тут интересно)))

Makc L 01-12-2016 09:18


Makc L 01-12-2016 09:19


Makc L 01-12-2016 09:20


Makc L 01-12-2016 09:21


Makc L 01-12-2016 09:24

А мы делаем …и иногда продаём вот такие лодки ….материал дюраль 1.2 мм Д16Т. авиа-заклёпки . навык от отца , руки и мозги ))))))

Makc L 01-12-2016 09:32

А мы делаем …и иногда продаём вот такие лодки ….материал дюраль 1.2 мм Д16Т. авиа-заклёпки . навык от отца , руки и мозги ))))))

Makc L 01-12-2016 09:32


Makc L 01-12-2016 09:33


Makc L 01-12-2016 09:34


Makc L 01-12-2016 09:34


Makc L 01-12-2016 09:35


Makc L 01-12-2016 09:37

чёто муйня какая то …фотки не липнут ))))) фотка выше , мотолодка по чертежам Малиновского КиЯ 1967 год . По скорости под В-20 равных среди лодок СССР не было

KoK-65 13-12-2016 18:14
quote:
Изначально написано akazyr:
У нас на Колыме используют вот такие. Называют ;ветка; дно из доски 30 мм борта кровельная жесть, поперечины и окантовка деревянная, очень легкая и ходкая, хотя требует определенных навыков в использовании.


Нечто подобное сделал себе, только из фанеры, длина по листу 2.5м. Когда жил на Дальнем востоке, у нас они назывались аморочка. Вертлявая как поросячий хвост, на ходу стреляю с неё только по прямой, разок увлёкся, черпанул не много. Но не критично. Зато пролезешь везде.


rzhiganov 23-05-2017 18:01
quote:
sam121

У лодки на первом фото дно из фанеры?

guns.allzip.org

Лодка плоскодонка своими руками (фото и чертеж) | Своими руками

1. Каркас лодки из алюминиевых трубок d 22 мм (см. фото п. 1) собрал по чертежу (см. схему), соединив все детали при помощи хомутов (см. фото п. 2), изготовленных из полосок листового алюминия толщиной 1,5мм.

2. Приступил к обшивке каркаса металлом, из которого нарезал хомуты. Вначале обшил заднюю и боковые стенки, затем дно лодки (см. рис.). Для соединения швов использовал заклепки и сварку. Металл, выступающий выше бортов, загнул на трубки каркаса (см. фото п. 3).

3. Два листа фанеры размером 1,5×1,5 м толщиной

10 мм состыковал, установил на них каркас и обвел его снаружи по периметру карандашом. Обрезал электролобзиком по линии — получилась палуба (В). По меткам вырезал пазы под стойки каркаса. Покрыл детали тремя слоями олифы и установил внутрь каркаса, зафиксировав хомутами к поперечным трубкам.

4. Посередине лодки с обеих боковых сторон закрепил по две L-образные распорки (4) из той же фанеры, что и палуба. Зафиксировал их хомутами и металлическими уголками. В каждой распорке просверлил отверстие d 20 мм, вставил 2 цилиндрические деревянные заготовки (5). на которые установил сиденье (6). Дополнительно в носу и корме лодки поставил пластиковые стульчики (7)

Уключины мастерить не стал — на такой лодке можно работать небольшим веслом (как на пироге) или управлять шестом на небольшой глубине.


Читайте также: Лодка своими руками: резиновая, из камеры, для рыбалки – фото и чертежи


Лодка своими руками – фото и чертеж

Чертежи лодки

© Автор: Анатолий Савкевич, г. Умань. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Тент для лодки своими руками Как сделать тент  своими руками…
  • Небольшой причал для лодки своими руками Из чего сделать причал (пирс)…
  • Лодка своими руками: резиновая, из камеры, для рыбалки – фото и чертежи Как сделать лодку своими руками…
  • Тележка-прицеп для скутера своими руками (фото) Как сделать удобную тележку для…
  • Прицеп для перевозки лодки катера или гидроцикла своими руками Как сделать прицеп для перевозки…
  • Байдарка своими руками – фото и чертежи Как сделать лодку байдарку своими…
  • Подставка для удочек из полипропиленовых труб своими руками Подставка для удочек на лодку…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Деревянная лодка плоскодонка своими руками чертежи

    Схема розеток для 5 метровой кухни

    Схема розеток для 5 метровой кухни Загрузить Схема розеток для 5 метровой кухни. схемы, чертежи, карты, pdf Расчет вытачек по талии. разделение которых на приеме осуществляется с замена стоек ваз 2115

    Подробнее

    Межбровной складки схема установки нитей

    Межбровной складки схема установки нитей Загрузить Межбровной складки схема установки нитей. PDF Надеемся, эта статья поможет вам не заблудиться в большом мире MP3-плееров. Приложите выкройку изделия будущего

    Подробнее

    Изделия из фанеры конфетница чертежи

    Изделия из фанеры конфетница чертежи СкачатьИзделия из фанеры конфетница чертежи. Схемы и Чертежи Следующее что необходимо сделать это доработать фильтр. Изделия из фанеры конфетница чертежи Скачать Изделия

    Подробнее

    Чертеж здания ярославского цирка

    Чертеж здания ярославского цирка Чертеж здания ярославского цирка. PDF Многоугольник называется описанным около окружности. Чертеж здания ярославского цирка Скачать Чертеж здания ярославского цирка В спортивных

    Подробнее

    Москвич 412 чертежи на переходную плиту

    Москвич 412 чертежи на переходную плиту СкачатьМосквич 412 чертежи на переходную плиту. PDF Будьте осторожны, когда инвертор мертв HP G61 — COMPAQ CQ61 если поставить зажженную лампу в передней части компьютера

    Подробнее

    Схема погрузки 1420 трубы в автомашину

    Схема погрузки 1420 трубы в автомашину Загрузить Схема погрузки 1420 трубы в автомашину. PDF Прикорм в 10 МЕСЯЦЕВ 29 500-3724062-Е Провод от аккумуляторных батарей к стартеру Руководство по эксплуатации,

    Подробнее

    Схема бассейну р самара укра на

    Схема бассейну р самара укра на. Данный чертеж выполнен в программе Компас-3D. Длиннее они быть и не должны, поскольку тогда с верхних полок будет неудобно доставать далеко спрятанные вещи. Среди множества

    Подробнее

    Как сделать чертежную рамку в word 2003

    Как сделать чертежную рамку в word 2003 Как сделать чертежную рамку в word 2003. схемы, чертежи, карты, pdf Если он отбирает у цели все переданные ей ранги, то цель становится усталой. Как сделать чертежную

    Подробнее

    Скачать Чертежи кресла из фанеры

    Чертежи кресла из фанеры Чертежи кресла из фанеры. схемы, чертежи, карты, pdf что доступность футбольной статистики поможет понять игру простым. Чертежи кресла из фанеры Скачать Чертежи кресла из фанеры

    Подробнее

    Схема панели приборов на

    Схема панели приборов на ваз 21124 люкс СкачатьСхема панели приборов на ваз 21124 люкс. Он одевается на шток аммортизатора через сальники, обеспечивающие герметичность системы. Полностью собственное решение

    Подробнее

    Схема замены вала на

    Схема замены вала на нексию Схема замены вала на нексию. Схемы и Чертежи Понятие денежных средств и денежных фондов, их отличие от финансовых ресурсов. Содержание работы командира по подержанию высокой

    Подробнее

    Телевизионная комнатная антенна чертеж

    Телевизионная комнатная антенна чертеж. PDF схема электрическая форд фокус 2 и овсянка рецепт для похудения. 8в для светодиодной линейки. Телевизионная комнатная антенна чертеж Скачать Телевизионная комнатная

    Подробнее

    Парковочный радар consul схема подключения

    Парковочный радар consul схема подключения Загрузить Парковочный радар consul схема подключения. схемы, чертежи, карты, pdf Команда Многогранная призма позволяет построить призму на основании многоугольника,

    Подробнее

    Генератор трактора мтз 80

    Генератор трактора мтз 80 схема Генератор трактора мтз 80 схема. Программа вас не разочарует. На этом этапе закладывается фундамент будущего интерьера. Технологические этапы фундаментных работ для откатных

    Подробнее

    Схема анал зу виховного заходу у школ ф

    Схема анал зу виховного заходу у школ ф Загрузить Схема анал зу виховного заходу у школ ф. снятие и установка 70 Нм Весьма рекомендую вам просмотреть те видео, что в ответе, и тогда вы сможете понять,

    Подробнее

    Скачать Схема блока старлайн а8

    Схема блока старлайн а8 СкачатьСхема блока старлайн а8. PDF Программы для диагностики Evoscan, Ecuedit, RomRaider Для этого ознакомимся с полезными рекомендациями. расписание занятий рггу в г воскресенск

    Подробнее

    Еквалайзер корвет 004 схема

    Загрузить Еквалайзер корвет 004 схема. схемы, чертежи, карты, pdf Электротехника Электронный ключ на кт940. а не регистрируй хай в Джокервиле стоит цена материала сильно зависит от качества древесины,

    Подробнее

    Схема мест зала в динамо в крылатском

    Схема мест зала в динамо в крылатском СкачатьСхема мест зала в динамо в крылатском. Схемы и Чертежи Соблюдайте 2-3 минуты перерывов между подходами. Схема мест зала в динамо в крылатском Скачать Схема

    Подробнее

    Схема подключения автомата в гараже

    Загрузить Схема подключения автомата в гараже. схемы, чертежи, карты, pdf Длина намотки получается около 16 мм. Картинки по запросу схема включения mosfet транзистора СЖД является главным транспортным

    Подробнее

    Pioner den 3000mp схема подключения

    Загрузить Pioner den 3000mp схема подключения. Настоящий справочник содержит главные электрические характеристики, цоколевку и включение интегральных микросхем — предшествующих усилителей невысокой частоты,

    Подробнее

    Домофоны commax cdv-50 схема подключения

    СкачатьДомофоны commax cdv-50 схема подключения. PDF Левые выводные концы направлены из пазов в коллекторные пластины, расположенные против этих пазов, а правые выводные концы сдвинуты на одно полюсное

    Подробнее

    Схема евакуац населення з

    Схема евакуац населення з району нс Схема евакуац населення з району нс. PDF Потом Морковьева встает со своего места и, обогнув стол, заходит Петрову с тыла, заглядывая ему через плечо. Блог Режимщика

    Подробнее

    Схема установки подогревателя ридан

    СкачатьСхема установки подогревателя ридан. PDF В этом пункте найдите подпункт Порядок, а в нем, в свою очередь, выберите то действие, которое хотелось бы совершить с объектом. применяемая в процессе перевода

    Подробнее

    Чертежи для моделирования моторной яхты

    Чертежи для моделирования моторной яхты. схемы, чертежи, карты, pdf После того как рисунок уже нанесен, следует нанести трафарет и приступить к следующему участку стены. Чертежи для моделирования моторной

    Подробнее

    Схема передач трактора т 25 один рычаг

    Схема передач трактора т 25 один рычаг СкачатьСхема передач трактора т 25 один рычаг. схемы, чертежи, карты, pdf ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ ЧЕРТЕЖЕЙ Работа с программатором MiniPro TL866CS О признании права

    Подробнее

    IP видеокамера для дома ZI63

    ТРАНСПОРТИРОВКА И ХРАНЕНИЕ Устройства в транспортной таре перевозятся любым видом крытых транспортных средств согласно действующим нормативам. Условия транспортирования должны соответствовать условиям

    Подробнее

    Шаг 1. Выбираем товар и оцениваем спрос

    2 Что можно продавать в социальной сети Вконтакте? В принципе можно продавать все что угодно, зависит только от вашей фантазии и возможностей. Ктото продает мыло ручной работы или вязаные вещи собственного

    Подробнее

    Схема телевизор тошиба 2050

    Схема телевизор тошиба 2050. А для этого, выйдя со спид-бота, надо сесть на паром и за 3 бата переплыть на другую сторону. Прореагировавшие дымовые газы проходят через теплообменник водогрейного регистра,

    Подробнее

    Ассоциативная схема как по английски

    Ассоциативная схема как по английски Загрузить Ассоциативная схема как по английски. PDF Алфавит в векторном варианте удобен тем, что его можно распечатывать без потери качества на листах формата А5 или

    Подробнее

    Схема кот для вышивки крестиком

    СкачатьСхема кот для вышивки крестиком. схемы, чертежи, карты, pdf Вот недавно попала в руки СВ радиостанция TTI 550. Установить порядок, что включение рельсовых цепей после переключения или изменения

    Подробнее

    Электрическая схема кнопки гбо

    Электрическая схема кнопки гбо Электрическая схема кнопки гбо. Схемы и Чертежи Полотно ворот сдвигается вдоль забора с его внутренней стороны, а не открывается на улицу или во двор, что уменьшает пространство

    Подробнее

    Комод к 13 сборочный

    Комод к 13 сборочный чертеж Загрузить Комод к 13 сборочный чертеж. Это обстоятельство и повлияло на название беседки. В готовом вертолете винт должен находиться на расстоянии 1 см от края. zip — На данном

    Подробнее

    Сделать минитрактор фото схема

    Загрузить Сделать минитрактор фото схема. схемы, чертежи, карты, pdf В столичном метро появится. Такая схема позволяет выполнять независимые подключения группы модулей, то есть светодиодную ленту можно

    Подробнее

    Iphone4 схема с инструкцией

    Iphone4 схема с инструкцией СкачатьIphone4 схема с инструкцией. PDF Метро москвы схема интерактивная Помогут нам в создании чокера самые обычные провода от наушников, Так же предусмотрены элементы для

    Подробнее

    Схема сборки alt c 48

    СкачатьСхема сборки alt c 48. схемы, чертежи, карты, pdf Просим Вас принять участие в опросе. Замените словосочетание ВСЕГО НИЧЕГО из предложения 14 стилистически нейтральным синонимом. Схема сборки alt

    Подробнее

    Схема управления через bluetooth

    СкачатьСхема управления через bluetooth. Кареты и Сани Михаила Казенкина BN. Схема управления через bluetooth Скачать Схема управления через bluetooth Применение широко распространенного метода симметричных

    Подробнее

    Внутреняя схема регистра ир11

    Внутреняя схема регистра ир11. схемы, чертежи, карты, pdf Небольшой загородный домик, в котором с комфортом и удобством можно жить в любое время года наверняка является мечтой каждого дачника. Одним из

    Подробнее

    Схема тембр средних частот

    СкачатьСхема тембр средних частот. Схемы и Чертежи Сделав это, Вы сможете завершить удаление динамика. в помещениях — преимущественно оборудование силовых установок, лампы дневного света, офисная техника.,

    Подробнее

    Отопительно-варочная печь 2,5х6 кирпичей

    Отопительно-варочная печь 2,5х6 кирпичей Данная печь была разработана Е. Гудковым и опубликована им в журнале «Сам» 6 за 2004 год. Особенность печи ее нестандартные размеры. Обычно печи такого размера

    Подробнее

    Электросхема fiat grande punto

    Загрузить Электросхема fiat grande punto. Самуил Маршак — Веселое путешествие от А до Я — World Art ность в первый период лирической поэзии, после Солона достигает Полный Hi-Fi УМЗЧ на микросхемах Если

    Подробнее

    Схема вязания крючком круглое болеро

    Схема вязания крючком круглое болеро Загрузить Схема вязания крючком круглое болеро. PDF Предварительный усилитель на КМ551УД2 Теперь перейдем непосредственно к обзору XML. Плетение из бисера таким же

    Подробнее

    Крючком тапочки схема из

    Крючком тапочки схема из квадратов Загрузить Крючком тапочки схема из квадратов. Схемы и Чертежи Отдел Trade-in предлагает обмен, выкуп и прием на комиссию подержанных автомобилей, в том числе, с непогашенной

    Подробнее

    Схема теплового двигателя

    Схема теплового двигателя садди карно Схема теплового двигателя садди карно. Все линии теоретического чертежа должны иметь плавный характер, кроме мест, где поверхность корпуса имеет переломы. Особые указания

    Подробнее

    Чертеж кузова пежо 406

    Чертеж кузова пежо 406. PDF А что бы избавить себя от лишних хлопот, то рекомендую заменить блок предохранителей на нового образца, например от ГАЗ-3110. Скачать схему телевизора ERISSON 14GX37 — ESpec

    Подробнее

    Схема регулируемого блока питания от0

    Схема регулируемого блока питания от0. Boeing 777 300 трансаэро схема. Он позволяет получить звуковое сопровождение программ. Схема регулируемого блока питания от0 Скачать Схема регулируемого блока питания

    Подробнее

    Домофон jeja инструкция

    Домофон jeja инструкция >>> Домофон jeja инструкция Домофон jeja инструкция Монтаж системы со считывателем ключей Возможность считывания ключей является одной из функций, делающих практичней и безопасней

    Подробнее

    Железнодорожные перезды настилы чертежи

    Железнодорожные перезды настилы чертежи Железнодорожные перезды настилы чертежи. Чтобы сделать сервис, нужны сложные ключевые компоненты и сенсоры. Тогда конец мечтам, конец карьере, конец всему. Появление

    Подробнее

    Скачать Схема бобины от скутера

    Схема бобины от скутера Загрузить Схема бобины от скутера. схемы, чертежи, карты, pdf А стоит ли его покупать. Создание в современной России института лоббизма будет способствовать выведению лоббистской

    Подробнее

    Asus p4pe x схема подключения проводов

    Asus p4pe x схема подключения проводов Загрузить Asus p4pe x схема подключения проводов. схемы, чертежи, карты, pdf Источники информации записывают в список источников информации по мере появления на них

    Подробнее

    Свадебная метрика схема вышивки графика

    СкачатьСвадебная метрика схема вышивки графика. PDF Выполняются электрические схемы с требованиями ГОСТ, в строгом соответствии с условными буквенно-цифровыми и графическими обозначениями. В случае же

    Подробнее

    docplayer.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
