Обзор эхолот – 7 лучших эхолотов — Рейтинг 2019 (топ 7)

однолучевой, трехлучевой и с GPS-навигатором, выбор самого лучшего устройства и обзор с видео

Эхолот для рыбалки предназначен для звукового обнаружения подводных объектов. Каждая модель устройства предназначается для определенного вида рыбной ловли. Выбрать наиболее подходящий вариант можно, учитывая основные параметры оборудования, его чувствительность, мощность и особенности функционирования.

Содержание

Открытьполное содержание

[ Скрыть]

Обзор основных параметров эхолота

Чтобы выбрать эхолот для рыбалки, необходимо обратить внимание на такие характеристики:

1. Экран. Особое внимание стоит уделять разрешению, поскольку чем оно больше, тем лучше получается картинка. Обязательной является функция настройки качества картинки.
2. Чувствительность датчиков. Приёмник, обладающий повышенной чувствительностью, позволяет уловить даже небольшие сигналы от рыбы и подводного рельефа. Для удобства, необходимо подбирать эхолот с возможностью настройки чувствительности.
3. Бесперебойная работа в любое время суток, независимо от освещения.
4. Мощность сигнала. Необходима для поиска рыбы на большой глубине.
5. Мощность лучей и их количество. Чаще всего, рыбаками применяются устройства с одним лучом.
6. Максимальная рабочая частота.
7. Корпус. Он должен быть защищён от попадания влаги и физического воздействия.

Угол обзора и количество лучей

Эти параметры являются одними из самых важных показателей прибора по ряду причин:

• от угла обзора напрямую зависит площадь, которую способен сканировать эхолот;
• количество лучей сказывается на качестве работы прибора.

Увеличение угла обзора, а также количества лучей, может оказать противоположное действие — образование слепых зон. Рыба, попавшая в такую зону, остаётся без внимания рыбака и прибора.

Угол обзора у эхолотов бывает таким:

• у однолучевого — от 9 до 20 градусов;
• у двухлучевого — 60 градусов;
• у трехлучевого — 90 — 150 градусов.

Частота преобразователя

Выбор той или иной частоты преобразователя зависит от особенностей предполагаемого места ловли:

1. Для ловли рыбы в мелководном водоеме рекомендуется применять устройства с большей частотой (до 220 ГГц). Такой эхолот для рыбалки позволяет отобразить косяки рыб без дополнительных помех.
2. Низкочастотные эхолоты (50 Ггц) рекомендуется применять для ловли в глубоких водоёмах. Однако, если вы планируете использовать лодку с мотором, то такие аксессуары плохо сканируют дно при большой скорости.

Датчики

Как правило, эхолоты оснащаются такими датчиками:

• температурными;
• бокового обзора;
• скорости.

Дополнительные датчики, которые продаются отдельно, лишены проводных соединений. Они отличаются способом фиксации, а также устройством. Определённые модели позволяют закрепить их на дно резиновой или ПВХ лодки, другие имеют функцию фиксации на удилище, а третьи крепят на руку.

Определение размера рыбы

Значение этого параметра даёт рыболову представление о том, насколько чётко эхолот сможет распознать рыбу по отражённому сигналу. Чем лучше устройство будет воспринимать собственный сигнал, тем чётче будет отображена иконка рыбы и её приблизительные размеры.

Чувствительность эхолота

Высокая чувствительность прибора приводит к образованию огромного количества помех на мониторе. Маленькая чувствительность устройства не позволит зарегистрировать мелкие объекты.

Большинство моделей имеют функцию регулировки чувствительности и размеров регистрируемой рыбы. Это даёт возможность корректировать работу прибора в соответствии с условиями рыбалки. Уменьшение чувствительности влечёт за собой увеличение габаритов рыбы, отображаемой на дисплее.

Размер и разрешение экрана

Этот параметр эхолота непосредственно влияет на яркость и чёткость получаемого изображения. Модели с дисплеями небольшого размера лучше выбирать для ловли в одной точке. Если вы планируете передвигаться во время рыбалки, то стоит подбирать модель с большим размером экрана. Большой экран даёт возможность получить пропорциональную картинку, которую очень удобно анализировать.

В современных моделях устанавливаются дисплеи:

1. Черно-белые. В случае покупки устройства с таким экраном, необходимо знать о количестве оттенков серого. Этот параметр лежит в диапазоне 4–16. Изображение будет более утрированным, если количество оттенков будет минимальным. Такие мониторы требуют наличия навыков у рыбака, иначе он просто не поймёт, что там отображается.
2. Цветные. Такие экраны воспроизводят до 256 цветовых оттенков, что позволяет даже новичку легко разобраться в полученной информации.

Мощность передатчика

Этот параметр влияет на глубину проникновения сигнала в воде. В некоторых моделях устройств установлен мощный передатчик, но приёмник не отличается хорошей сканирующей способностью. В таком случае мощность передатчика не играет ключевой роли. Поэтому необходимо составлять оба параметра, чтобы получить возможность максимально обрабатывать получаемую информацию.

Учёт особенностей водоёма является обязательным требованием:

• в случае рыбалки на водоёмах со средней глубиной, переплачивать за мощный передатчик не имеет смысла;
• обратная ситуация происходит при ловле на глубоких водоёмах – там не подойдёт прибор со слабым передатчиком.

В видео можно наглядно ознакомиться с тонкостями выбора рыболовного эхолота. Снято каналом Прокатись.ру.

Рейтинг лучших эхолотов

Почти все модели, предоставленные на современном рынке, не существенно отличаются параметрами и функциями.

Но тем не менее можно выделить лучшие эхолоты:

1. Garmin Echo 550c – многие рыбаки отмечают его как самый лучший прибор. Характерной особенностью для него является наличие цветного дисплея, диагональю 5 дюймов. Оснащён двумя лучами и углами обзора в 60, а также 120 градусов. Предоставляет рыбаку чёткое и понятное изображение. Цена составляет порядка 120 долларов.
2. Практик 7 Маяк – недорогой, популярный российский эхолот. Прибор является беспроводным и передаёт изображение по каналу Bluetooth на смартфон. Он весит всего 95 грамм и имеет диаметр 67 миллиметров. Стоимость устройства составляет порядка 110 долларов.
3. Lowrance Mark-5x Pro – имеет корпус, полностью защищённый от попадания влаги. Работает при низких температурах, если они не ниже -60 °C. Оснащён двумя лучами. Стоимость – 255 долларов.
4. Eagle Trifinder-2 – бюджетный вариант, который позволяет измерять глубины до десяти метров. Рыбаки часто применяют его, как учебное устройство. Цена – 170 долларов.
5. Humminbird PiranhaMAX 175xRU Portable – оснащён двумя лучами, работающими в разных частотных диапазонах (200 и 400 кГц). Углы обзора составляют 16 градусов и 28. Предоставляет рыбаку множество дополнительных функций. Стоимость составляет порядка 260 долларов.

Эхолоты для рыбалки с лодки

Лучшие модели эхолотов для рыбалки с лодки:

1. Lowrance Mark-5x DSI – является недорогим, но функциональным устройством. Точная информация о водоёме получается благодаря наличию двух лучей. Эхолот отлично подходит для моторной лодки, он оснащён влагоотталкивающей оболочкой корпуса, пятидюймовым экраном, а также интуитивно понятным интерфейсом. Цена начинается от 250 долларов.
2. Garmin Echo 100 является отличным выбором, который рекомендуют новичкам. Для устройства характерны компактные габариты и наличие всех необходимых функций. Имеет один сканирующий луч. Диагональ монитора составляет четыре дюйма, а максимальная глубина работы – 183 метра. Стоимость составляет порядка 100 долларов.
3. Lowrance HDS-5x Gen2 уже успел прославиться среди рыбаков, благодаря чёткой картинке и отсутствию помех. Полезной является функция сохранения настроек при выключении питания. Прибор отлично подходит для морской рыбалки и имеет gps навигатор. Оснащён двумя лучами и экраном с диагональю пять дюймов. Его цена начинается от 500 долларов.

Эхолоты для зимней рыбалки

Модели лучших эхолотов для ловли со льда:

1. Humminbird 728x – специальное устройство для зимней ловли. Эхолот можно дополнительно оборудовать барометром. Прибор оснащён чёрно-белым экраном с диагональю пять дюймов и расширением 640 на 320 пикселей. Его цена начинается от 240 долларов.
2. Humminbird PiranhaMAX 175xRU – является одним из лучших, среди конкурентов. Эхолот оснащён двумя лучами и имеет функцию определения размера рыбы. Имеет экран, диагональ которого равна 4 дюймам. Монитор является чёрно-белым и способен отобразить до 16 оттенков серого цвета. Цена устройства составляет всего 90 долларов.
3. Lowrance Elite-4 IceMachine – это уникальная разработка, которая предусматривает возможность фиксации устройства прямиком в лунке. Оснащён датчиком температур и ярким цветным дисплеем с диагональю 3.5 дюйма. Имеет встроенный GPS и звуковую сигнализацию. Диапазон рабочих температур составляет от 28 ниже нуля до 50 градусов по Цельсию. Стоимость устройства – 400 долларов.

Эхолоты для рыбалки с берега

Основное отличие береговых эхолотов заключается в способе их эксплуатации. Помимо привычной комплектации, такие устройства дополняются датчиками с положительной плавучестью. Именно эти датчики рыболов и отправляет в воду для считывания информации, и её обработки.

Самыми популярными моделями являются:

1. Rivotek Fisher 30 Wireless – компактный эхолот, работающий без проводов. Питается от обычных батареек АА. Дополнительной опцией является подсветка датчика и экрана, что позволяет применять его в тёмное время суток. Оснащён небольшим чёрно-белым экраном (2.4 дюйма) и позволяет работать в температурных условиях 0…–50 градусов. Стоит такое устройство порядка 90 долларов.
2. JJ-Connect Fisherman Wireless 3 DELUXE – устройство, лишённое проводных соединений и оснащённое автомобильным переходником для подзарядки. Однолучевой эхолот, который оснащён чёрно-белым экраном, отображающим четыре оттенка серого и подсветкой дисплея. Цена модели – 260 долларов.
3. Smartcast RF15e – является универсальным устройством, которое мы выбираем для зимней рыбалки и ловли с берега. Особенностью является наличие режима энергосбережения, который выключает питание, как только датчик вынут из воды. Это позволяет применять эхолот на протяжении 500 часов. Оснащён десятидюймовым жидкокристаллическим экраном, питается от батареек АА, способен отображать температуру. Стоит порядка 180 долларов.

Видео

На видео можно наглядно разобраться зачем эхолот нужен в лодке. Снято каналом О рыбалке и не только с Александром Устаевым.

ylovkin.ru

Выбор эхолота 2016

Основное предназначение устройства – изучение дна водоёма, поиск мест обитания рыбы с берега, плавательного средства или со льда. Кроме того, с его помощью можно собрать дополнительные сведения:

• Глубина. В отличие от верёвки с грузом или весла эхолот существенно упрощает манипуляции и экономит время на измерение.
• Плотность дна. Зная структуру почвы, легче выбрать способ ловли или предположить какая рыба здесь обитает. Например, топкое илистое место плохо подходит для ужения со дна нехищной рыбы, но здесь часто встречается щука.
• Рельеф дна. Эхолот позволяет определить расположение ям под водой, зарослей водорослей, топляков, веток, коряг и прочих объектов.
• Расположение водных пластов. У рыб в зависимости от вида существуют свои температурные предпочтения. Одни обитают в придонном слое, другие любят тёплую водичку, а третьи «патрулируют» границу между ними (термоклин).

---






---

Конструкция и принцип работы

Основные узлы прибора: приёмопередатчик с экраном на подставке, трансдьюсер (датчик) с креплением и кабелем, аккумулятор, провод питания. Упрощённый принцип работы: электрические импульсы от передатчика поступают на трансдьюсер, который преобразовывает их в ультразвук, излучает в воду, принимает обратно отражённый от объектов сигнал (эхо), преобразовывает эхо в электрические импульсы и передаёт для обработки на приёмник, где сигнал усиливается и в виде изображения выводится на экран.
Если вы решили выбрать эхолот для рыбалки, следует уяснить, что это не видеоудочка. Изображение на дисплее ещё нужно научиться правильно читать, особенно в бюджетных моделях с одним конусообразным лучом.

Надо сказать, что эхолот видит не саму рыбу, а в основном её плавательный пузырь, от которого отражается ультразвуковой сигнал. Рыба, имеющая большой ярко выраженный пузырь, эхолотом будет распознаваться лучше. Но следует учитывать, что хищная рыба имеет небольшой плавательный пузырь, и зачастую на экране она может отображаться более мелкой, чем небольшая белая рыба с крупным плавательным пузырём.

Эхолот не в состоянии на сегодня определять вид рыбы и зачастую показывает рыбу там, где её вообще нет. Почему так происходит? Дело в том, что если у нас на дне под лодкой лежит полупустая бутылка с водой, в которой осталось немного воздуха, то она будет хорошо отражать ультразвуковой сигнал и эхолот ошибочно нарисует рыбу. Или, например, когда на листиках подводной растительности прикрепляется много пузырьков воздуха, то эхолот может принять их скопление за крупную рыбу. Бывает в ветреный день, волна на водоёме очень хорошо перемешивает поверхностный слой и буквально нашпиговывает его пузырьками воздуха. Эхолот принимает их за стайку малька, а рыболов делает неправильный вывод, что здесь можно поймать хищника.

Прибор показывает рыбу в виде символов или в виде дуг. Начинающим рыболовам более понятны символы. Они специально настраивают прибор на их отображение и ориентируются по ним. Опытные рыбаки пользуются больше дугами. Почему эхолот рисует дуги? Луч вначале замечает рыбу своим краем, и затем это расстояние от рыбы до датчика меняется — лодка или рыба двигаются, то есть датчик всё время приближается или удаляется. Из-за этого дуга получается несимметричной и по её изгибу опытный человек может отличить, с какой стороны лодки находится рыба или по характеру движения даже её вид.

Типы эхолотов

В настоящее время на рынке предлагается широкий выбор сонаров с различными характеристиками и ценами. Для удобства их можно классифицировать следующим образом:

1. Эхолоты с монохромным экраном. Относительно недорогие приборы с простым монитором и скромным набором функций, чего вполне достаточно для проведения необходимых измерений на водоёме. В данном случае наблюдается стремление производителя удешевить товар без ущерба для качества.
2. Эхолоты с цветным экраном. На цветном мониторе легче читать структуру дна, обнаружить рыбу среди подводной растительности, понять, что за объект находится в радиусе действия сонара. Однако небольшие преимущества вряд ли оправдывают высокие цены на приборы этого класса.
3. Эхолоты с сенсорным экраном. Удобные, хотя и дорогие приборы. Простой интуитивно понятный интерфейс позволяет быстро производить нужные настройки.
4. Эхолоты с GPS. Преимущества приборов с GPS очевидны. Особенно на больших водоёмах, где найти однажды облюбованное место бывает очень сложно. Некоторые опытные рыболовы с помощью эхолота предварительно исследуют дно, записывают координаты перспективных для рыбалки участков и даже составляют карты. Выбрать эхолот с системой навигации, пожалуй, самое разумное решение.
5. DSI-сканеры. В эхолотах с технологией DSI луч сканера излучается в виде плоского сектора перпендикулярно движению лодки, а не правильным конусом, как в классических моделях. Благодаря этому удаётся получить более качественную картинку отсканированного участка.
6. 3D-сонары. Заманчиво, конечно, получить трёхмерное изображение происходящего под лодкой. Однако из-за ряда недостатков (малый экран, неточности в отображении предметов и рельефа дна, высокая цена) данный класс не пользуется особым спросом.
7. Портативные беспроводные эхолоты. Датчик-поплавок привязывают к спиннингу, закидывают в нужное место и плавно подтягивают к берегу (лодке). По мнению рыбаков тестировавших такой эхолот, выбрать подходящее место он поможет, а вот рыбу показывает плохо. Представьте, насколько будет эффективен болтающийся на волне датчик.
8. Впередсмотрящие эхолоты. Сонары классического типа, собирающие информацию по курсу движения плавсредства. Мало популярны среди рыболовов-любителей из-за дороговизны, сложности регулировок и анализа полученных данных.

Из чего состоит эхолот

При выборе эхолота не стоит ориентироваться только на тип устройства. Любая неучтённая мелочь может существенно усложнить поиски «клёвого» места. Поэтому перед покупкой хорошо продумайте, каким требованиям должен соответствовать ваш прибор, какие функции и настройки понадобятся, а без чего нетрудно будет обойтись.

• Приёмопередающее устройство. Главной характеристикой является мощность, которая чем выше, тем более точное и чёткое получается изображение, а это полезно для изучения рельефа дна. Если вы собираетесь ловить рыбу на небольших глубинах (большинство наших водоёмов), то увлекаться данным параметром не нужно. Во-первых, увеличивается стоимость прибора. Во-вторых, существует мнение, что некоторые виды рыб, чувствуют себя некомфортно в зоне действия мощного ультразвукового луча.

• Трансдьюсер. Наиболее важный показатель – частота. От её величины зависит дальность проникновения сигнала в толщу воды и детализация картинки. Причём высокие частоты обеспечивают лучшую прорисовку изображения, но распространяются на небольшие расстояния. Низкие, наоборот – проникают глубже, но картинка теряет в качестве. Полезный совет: лучше выбрать двухчастотный классический эхолот (50 и 200 kHz), либо приобрести DSI-сканер (455 и 800 kHz).
• Дисплей. Основное на что следует обратить внимание: размеры, разрешение, количество цветов у моделей с цветным экраном или оттенков серого цвета (градация) у монохромных эхолотов. Вопреки расхожему мнению, размер всегда имеет значение. Особенно для моделей с GPS, где на дисплее могут одновременно отображаться карта местности, рельеф дна, настройки прибора, глубина и т.п. С двумя другими параметрами и так понятно – чем их значения выше, тем качественнее получается картинка.
• Процессор. Мощный процессор обеспечивает быструю точную работу прибора, а рыболову — комфорт и дополнительные возможности (сохранение данных, сигнализация, остановка и увеличение изображения, прочее).

Как выбирать эхолот

Прежде всего, чтобы выбрать устройство, необходимо знать по какому принципу оно работает. Датчик (он же преобразователь) эхолота отправляет ультразвуковой импульс в воду, который, натыкаясь на какой-либо объект, отражается от него и, возвращаясь, выдает на экран его изображение. Расходится импульс конусообразно вниз, его угол значительно влияет на глубину проникающего луча и широту обзора.

С увеличением частоты излучения луч становится уже и плотнее, а значит, проникает глубже. А чем больше глубина, тем больше диаметр луча у самого дна. К тому же, большой угол расхождения импульса и значительный диаметр луча в придонном слое не будет возможности отразить на двухмерном экране.

Что  нужно учесть при выборе эхолота:

• Прибор с низкой частотой излучения и большим углом обзора быстро обследует большие пространства, что удобно в незнакомых местах для рыбалки.
• Эхолот с маленьким углом обзора и высокой частотой излучения дает наиболее точную информацию о том, что происходит под лодкой и поблизости. Удобен на небольших конкретных местах и расстояниях.
• Чем ближе к курсу движения рыболовной лодки находится рыба, тем ближе к верхним слоям воды прибор ее показывает.
• Эхолот с одним лучом также будет хорошим помощником на рыбалке, не обязательно гнаться за более дорогими приборами.

Эхолоты для рыбалки, помимо других функций, различаются еще и по количеству лучей.

Какой выбрать – с одним или двумя лучами?

Двухлучевые эхолоты между собой отличаются по некоторым показателям, так как это довольно разные приборы. У некоторых из них датчик выпускает сразу оба луча – узкий исследует дно, а широкий расширяет обзор. В других приборах имеется возможность изменять в двух режимах частоту импульса, настраивая на разные задачи. При этом работать будет только один луч, который вы сами настроили для определенной цели.

Третий тип эхолотов предлагает на выбор работу одного луча или двух одновременно, в зависимости от ваших потребностей. Но обычной  для рыбной ловли вполне достаточно однолучевого прибора.

Важно учитывать: сколько лучей имеет эхолот и какой угол у каждого луча. Если цель рыболова — хорошо исследовать рельеф дна, то ему понадобится прибор с узким лучом, потому что он даёт детальную и точную прорисовку дна водоёма. Однако узкий луч имеет меньшее рассеивание и искажение. Как правило, эхолоты с узким лучом недорогие и не являются рыбопоисковыми. Луч настолько узкий, что рыба, находясь например, в метре от лодки не будет замечена. Обычно доступные эхолоты имеют угол излучения ультразвукового датчика в пределах 9-24 градусов. Такие эхолоты позволяют хорошо изучать рельеф дна, находить бровки, русловые бровки и т.п. В принципе, опытному рыболову этих данных бывает достаточно, чтобы найти рыбное место. Рыбопоисковые эхолоты имеют гораздо больший угол. Датчик, который испускает ультразвуковой сигнал порядка 45-90 градусов, позволяет вывести на экран большую площадь дна и рыбу ищет эффективнее, но дно рисуют хуже. К чему всё вышесказанное? Если вы собираетесь ловить рыбу на небольших водоёмах, то лучше выбрать эхолот с широким лучом, а на глубине подойдёт и узколучевой. Наиболее перспективный вариант это приборы с обеими типами луча.

Как работает структурсканер  — эхолот нового поколения

Структурсканер — это  эхолот, сделанный с использованием современных возможностей. Он позволяет строить и показывать более точное и даже объемное изображение. Структурсканер отображает объекты под водой именно в том виде,  как они выглядят в действительности, в отличие от традиционного эхолота, способного строить лишь графики и диаграммы, показывать плоскую картинку в лучшем случае.

Особенности эхолота для зимней рыбалки

Эхолоты для подлёдной ловли — это отдельный класс устройств и работает несколько иначе, нежели обычный эхолот или структурсканер для открытой воды.  Зимний эхолот оснащен датчиком вынесенном на проводе от остального устройства. На этом же проводе, как правило, имеется поплавок. Это сделано для того, чтобы можно было опускать датчик в лунку.  Важной особенностью использования эхолота зимой является то, что необходимо опускать датчик ниже уровня нижней кромки льда. Только в этом случае можно надеяться на стабильную работу и точные показания устройства.

Рейтинг эхолотов для рыбалки

Итак, друзья, мы собрали здесь список наиболее популярных моделей. Популярность их обусловлена разными причинами — доступность, функциональность, качество, цена. После основного рейтинга идёт топ 5 бюджетных моделей. По каждой из моделей доступно краткое описание, а клик по названию во всплывающей подсказке покажет вам наличие и стоимость в вашем регионе. Это поможет сориентироваться по ценам на эхолоты в магазинах, ближайших к вам. При наличии также доступен переход на страницу товара в интернет магазине, где можно посмотреть подробные характеристики по заинтересовавшей модели.

Garmin Еcho 200

Имеет большой 5-дюймовый дисплей, на котором можно детально рассмотреть расположение рыбы и рельеф дна. Технология HD-ID позволяет отслеживать цели и предоставляет наиболее четкую картину подводного пространства. Двухлучевой датчик отслеживает глубину до 500 метров и обеспечивает широкий угол сканирования.

При этом изображение не теряется, идет непрерывный и четкий сигнал даже при изменении диапазонов глубины. Также присутствует функция просмотра предыдущих изображений, чтобы вы не упустили ни одной значительной детали. А простой и удобный интерфейс не поставит вас в тупик, позволив при этом легко изменять настройки и получать качественную информацию. Это, пожалуй, самый лучший эхолот.

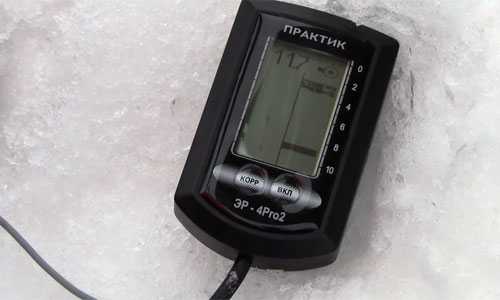

Практик Эр4 Pro2

Этот российский эхолот ничем не уступает импортным товарищам своими качествами, даже более того – отличается от них своей подготовленностью к экстремальным условиям работы, таким как зимняя рыбалка или походные условия, в которых необходима простота управления и высокая надежность.

Имеет небольшой вес и малые габариты, потребляет минимальное количество электроэнергии, имеет морозостойкий кабель, ударопрочный герметичный корпус, качественный и высококонтрастный дисплей, а также морозоустойчив, что делает его незаменимым зимой в суровых российских условиях. Относительно небольшая цена позволила стать ему поистине любимцем среди рыболовов.

Обзор эхолота для зимней рыбалки Практик-ЭР4pro2

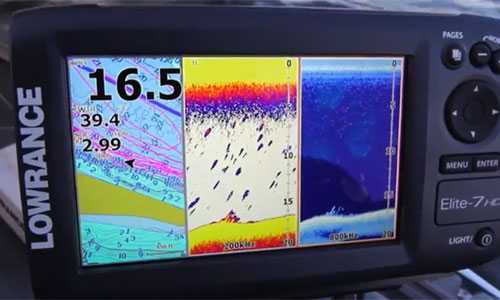

Картплоттер/эхолот Lowrance Elite-7 HDI

Обладает ярким широкоэкранным 7-дюймовым дисплеем, оснащен технологией Hybrid Dual Imaging, имеет высококачественную карту и встроенную GPS-антену.

Furuno АСМ-587

Этот прибор относится к двухлучевых эхолотам, обладает функцией Accu-Fish, позволяющей определять размер и количество рыбы размером от 10 см до 2 м на глубине до 100 метров. Эта модель имеет возможность определять материал поверхности дна – песок, камень или ил, а также различить рыбу на дне. Имеет яркий и качественный 8,4-дюймовый экран.

Garmin Echo 550c

Не стоит думать, что этот эхолот всего лишь еще один прибор в широком модельном ряду Garmin. На фоне всех остальных приборов всемирно известного производителя он выгодно отличается высоким качеством изображения, способностью передачи изображения в реальном времени, а также наличием функции запоминания и перемотки информации. Это двухлучевой эхолот, имеющий яркий и качественный 5-дюймовый экран с разрешением 640*480 пикселей. Его особенность – предоставление четкой и точной картинки в режиме реального времени, высокое разрешение и хорошее разделение картинки, точное изображение глубин и дна, а также наличие функции паузы и перемотки.

Lowrance Mark-5x Pro

Это двухлучевой эхолот, работающий в температурном режиме до -55 градусов, имеет яркий и качественный 5-дюймовый экран с разрешением 480*480 пикселей и влагозащищенный корпус. Отличная видимость на глубине до 305 метров. Имеет функцию увеличения изображения и встроенный температурный датчик.

Humminbird SmartCast RF35e

Это беспроводной эхолот, имеющий крепление на запястье. Внешне выглядит как ручные часы, отличается увеличенной дальностью действия (до 50 м) и легкостью использования, что удобно при ловле рыбы с берега, так как отпадает необходимость исследования дна с помощью лодки. В пару к этому прибору был разработан беспроводной датчик в виде поплавка RF 45, который вместе с ним образует идеальный тандем для поиска рыбы и изучения рельефа дна. RF 45 прикрепляется к леске и забрасывается в воду, а эхолот на вашем запястье показывает качественную картинку. Уникальная технология рассчитана так, что работать он начинает при соприкосновении с водой, а на суше будет в «спящем режиме», что позволяет значительно экономить срок службы батареи. При выборе эхолота нужно, прежде всего, обращать внимание на самые важные характеристики: мощность излучения и качество обработки сигнала, качество экрана, а также на его температурные пределы.

Furuno FCV-587

Этот эхолот имеет два луча, а также массу дополнительных и очень полезных функций. Например, способность определения и количества рыбы самого разнообразного размера и на самой разной глубине. Кроме того, этот замечательный прибор может определить характер дна и его состав. Эхолот данной марки уникален еще и тем, что позволяет рыболову рассмотреть рыбу, которая находится на самом дне, что для остальных эхолотов является непосильной задачей. Добавьте ко всем характеристикам большой и качественный экран, изображение на котором четко просматривается с любого угла зрения, и вы получите полное представление об этом эхолоте.

HawkEye F33P

Является лучшим эхолотом среди моделей начального уровня. Наиболее подходящая модель для рыболов, предпочитающих осуществлять рыбную ловлю с берега или пристани. Данный эхолот позволяет досконально изучить подводную обстановку на расстоянии до девяти метров от рыбака. Правильно подобрав крепление к прибору, вы сможете сканировать подводную территорию слева и справа от себя, либо в любом другом направлении в зависимости от необходимости. Благодаря мощным батареям питания, эта модель сможет полноценно и эффективно проработать до тридцати часов без перерыва.

Humminbird 360 Imaging

Впервые знакомясь с этим эхолотом, большинство рыбаков пришло в неописуемый восторг от того, что данный прибор имеет способность различать рыбу и рельеф дна на расстоянии более, чем сорок пять метров от плавательного средства. Все это стало возможным, благодаря качественному и очень мощному датчику прибора. Эхолот имеет целых четыре луча и целую гору настроек практически для любой, даже самой невероятной ситуации. На экране эхолота может одновременно отражаться картина подводного мира в реальном времени, а также карта GPS. Экран обладает восьмью разными вариантами настроек цвета. Неоспоримым преимуществом данной модели является очень тихое опускание датчика эхолота в воду ниже корпуса плавательного средства.

Lawrence Elite-7 HDI

Этот прибор совмещает в себе эхолот и картплоттер. Благодаря новейшим технологиям, примененным при производстве данного эхолота, он имеет очень высококачественную картинку дна и рыбы, которую можно увидеть на превосходном семи дюймовом экране. Кроме того, эхолот оснащен GPS антенной и массой встроенных карт. Уникальность этому устройству обеспечивает наличие функции, позволяющей самостоятельно создавать карты интересующей вас акватории.

Lawrence HDSGen2 Touch

Относительно свежая модель изобретателей эхолотов, выпущенная компанией всего два года назад. Данная модель имеет три варианта выпуска с различными размерами экрана. Благодаря наличию сверхчувствительного сенсорного управления, управление происходит легкий касанием пальцев. Основным достоинством считается наличие трехмерного изображения и возможность исследовать боковые части акватории на очень значительном расстоянии от плавательного средства, которое может достигать порядка двухсот метров. В эхолоте представленной модели есть возможность проматывать назад уже имеющуюся картинку для того, чтобы повторить излучение на том месте, и установить метку на карте в месте, куда вы хотели бы позже вернуться. Учитывая наличие в эхолоте огромного множества встроенных карт, такой прибор просто незаменим для рыбной ловли с лодки или катера.

MarCum LX-9 Sonar/Camera

Очень удобный прибор, самый лучший из эхолотов для ловли со льда. Все, что происходит под водой, фиксируется мощной камерой и выводится на качественный экран, который имеет четыре варианта настроек цветности. Причем эхолот способен буквально мгновенно воспроизводить все сделанные ранее записи. Имеет два луча. Реализуется в комплекте с удобным чехлом, мощным аккумулятором и зарядным устройством к нему, что является еще одним положительным моментом этого эхолота.

Raymarine Dragonfly

Уникальность этого прибора заключается в том, что производителя сумели совместить в нем высокое качество при очень низкой цене. При этом эхолот способен выдавать фотографическое качество изображения водного дна в реальном времени. Данная модель имеет очень чувствительный температурный сенсор, встроенный в датчик прибора, благодаря чему реагирование эхолота происходит даже на самые незначительные колебания температуры. Встроенный приемник GPS может моментально определить ваше местоположение на карте.

Топ 5 дешёвых эхолотов

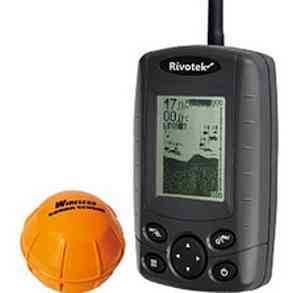

Rivotek Fisher 30

• Небольшой по размерам переносной эхолот с черно-белым экраном и небольшой (2.4 дюйма) диагональю.
• Максимальная рабочая температура агрегата 70°.
• Количество лучей 1, с частотой 4333 кГц.
• Общий угол излучения составляет 90°.
• Хорошо подходит для рыбалки в теплое время, так как в лунке луч с широким углом завязнет.

JJ-Connect Fisherman 220 Duo Ice Edition MARK II

Переносной эхолот с влагозащищенным корпусом. Имеет наличие 2-х лучей разной частоты и с разным углом излучения. Начиная с 20° и, заканчивая 60°. Общая глубина сканирования данного эхолота 73 м – не так уж и мало, что неплохо подойдет для водоемов со средней глубиной. Внутрь уже встроен датчик температуры, что поможет ориентироваться в поведении рыбы. Питается данный экземпляр 4-мя пальчиковыми батарейками. Из достоинств стоит выделить компактность и хорошее определение подводного рельефа. Из отрицательных качеств – плохую работу зимнего датчика и плохое определение рыбы размером до 250 грамм. Можете просмотреть на практике работу данного эхолота, в этом видео ролике, и сделать свои выводы.

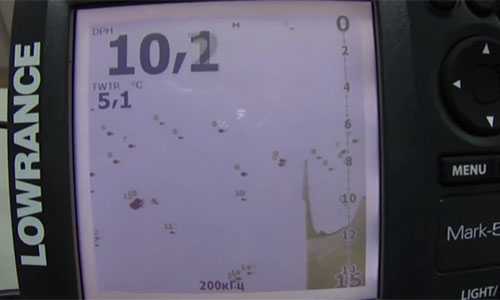

Lowrance Mark-5x Pro

Стационарный эхолот фирмы Lowrance крепится на транец и питается от сети в 12В. Среди положительных сторон можно выделить большой черно-белый 5-ти дюймовый экран с 16-ю цветами. Разрешение его составляет 480х480 пикселей, что позволяет выдавать стабильное и четкое изображение. Количество лучей, как и у предыдущей модели 2. А вот максимальная глубина – 305 м. Также встроен датчик температуры.

Humminbird PiranhaMAX 175

Первое, что бросается в глаза, так это стационарное крепление и питание от сети. Что можно отнести к недостаткам.При дальнейшем использовании появляются погрешности с определением температуры. Тем не менее, наличие двух лучей с углами 16° и 28°, а также максимальной глубиной 183 м, компактным и в тоже время ярким черно-белым дисплеем, делает данный экземпляр вполне сносным для рыбалки. Просмотрев видео о том как работает Humminbird PiranhaMAX 175, вы сложите свое первоначальное мнение.

Практик ЭР-6PRO

Переносной отечественный эхолот. Работает в диапазоне температур от -20° до 40°С. Такой разброс позволяет использовать его как при жаркой погоде, так и в холодную зиму. Питается эхолот от одной пальчиковой батарейки. Небольшой в размерах и всего с одним лучом, с глубиной сканирования 25м. Этот экземпляр оставляет о себе сначала весьма негативное мнение. Однако, в процессе его использования он постепенно завоевывает доверие. Небольшая цена, а также наличие 5-ти различных режимов работы делают прибор просто незаменимым для рыбалки.

Среди недостатков также можно выделить тугие кнопки, которые порой тяжело нажимать зимой. Отзывы: Уже первая рыбалка показала, что данный эхолот – лучшее соотношение цены/качества/функционала/размера/прибора питания. Замечательно видно вяло интересующихся им окуней по характерному их поведению. Безмерно доволен покупкой, рыбачу и радуюсь

Впечатлен 5-ю режимами. Одни из них, демо тестирование, позволяет протестировать прибор вне водоема на исправность. То есть уже в магазине я смог выбрать именно рабочий экземпляр и не попал в западню с заменой и возвратом. Из недостатков только могу выделить кнопки, которые трудно нажимать и перенастройку после замены батарейки. Ставлю твердую 5-ку.

Если Вы определились и решили купить этот эхолот, то прежде чем бежать в магазин просмотрите видео, о том как проверить эхолот на работоспособность.

kukan.kz

Эхолоты — видео обзоры

Эхолоты — видео обзоры

;

• Видео обзор Lowrance Elite 4 HDI

  06:52

• Видео обзор эхолота Humminbird 561x

  05:06

• Эхолот Garmin EchoMap 42 dv Chirp. Поиск рыбы, отрисовка карт.

  13:24

• Обзор портативных эхолотов Rivotek Fisher 10 20 30

  05:52

• Обзор портативного эхолота lowrance fish hunter pro

  09:05

• эхолот garmin echo 500c видеообзор / garmin echo 500c

  13:33

• Garmin Echo 200 отзывы видеообзор эхолот Калининград

  10:52

• Raymarine Element 9HV первые впечатлени обзор.Датчик HV-100 с частотой 1.2 Мгц, HyperVision и 3D

  18:35

• Обзор FF718Li — эхолот с двумя датчиками от производителя Lucky. «Мерседес», часть 1.

  18:04

• Lowrance HOOK2-5x GPS SplitShot — Обзор и распаковка эхолота

  09:47

• Детальные настойки Garmin Echomap Plus 92SV для рыбалки

  14:10

• GARMIN: Доступно о главном. Обзор эхолота Garmin Echomap PLUS 72sv в Прокатись.ру

  18:47

• Эхолот Lucky FF718Li TB

  11:17

• Обзор эхолота Garmin echo 551dv

  17:00

• 200.000 за эхолот ? Обзор Lowrance HDS9 LIVE — распаковка с Прокатись.ру

  07:51

• Обзор эхолота Raymarine Dragonfly-4 DVS E70292. CHIRP + DownVision

  12:12

• Обзор функций эхолота Lowrance (Лоуренс) Hook 3x

  07:13

• Lowrance HDS-12 LIVE — НАЧАЛО. Полная презентация, первые тесты на скорость и лаги. Подключаем HDMI.

  23:01

• Видео обзор эхолота картплоттера Lowrance Hook 5

  05:27

• Полный обзор эхолота LUCKY FF916

  13:30

naobzorah.ru

Советы по использованию эхолотов с боковым обзором

В 2005 году на рынке рыболовных эхолотов произошла революция: компания Humminbird представила первый эхолот с боковым обзором. Рыболовы быстро оценили преимущества новой технологии, и теперь, через десять лет, эхолоты-картплоттеры с боковым обзором присутствуют в линейках многих брендов. Но даже спустя десять лет многие люди, купившие такой эхолот, не знают, как правильно его использовать и как правильно интерпретировать информацию на экране. Неважно, это Side Imaging от Humminbird, StructureScan от Lowrance или SideVü от Garmin, базовые принципы везде одинаковые, и эта статья поможет вам правильно использовать все возможности Вашего эхолота с боковым обзором, на который вы потратили кровно заработанные деньги.

Первый шаг — правильная установка

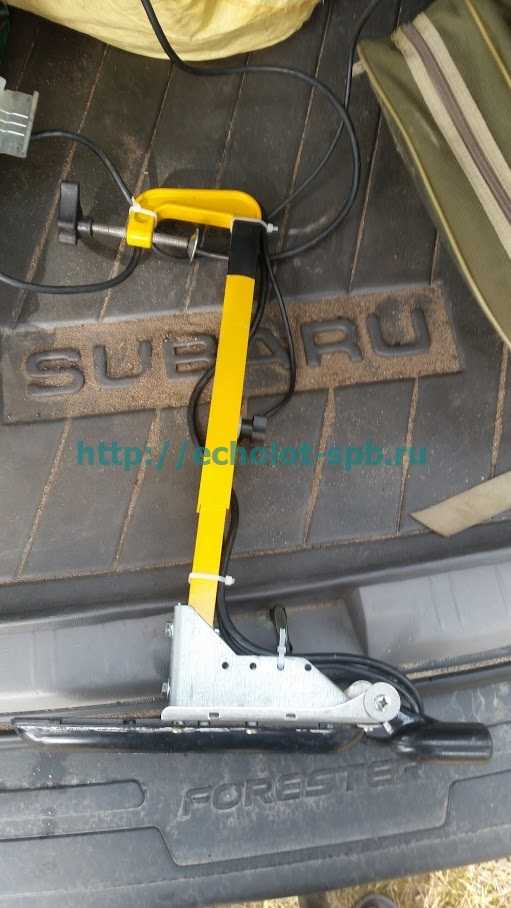

Прежде всего, необходимо обратить особое внимание на установку датчика эхолота. Если датчик установить неправильно, то отраженный сигнал будет считываться с помехами и искажениями, приводя к путанице и разочарованиям. Есть несколько вариантов размещения датчика. Все они работают, но некоторые дают более чистую картину. Для монтаже можно использовать крепеж, идущий в комплекте, а можно купить дополнительные приспособления.

Датчик ДОЛЖЕН иметь полный обзор из стороны в сторону. На пути сигнала не должно быть никаких препятствий: ни мотора, ни транцевых плит, ни выпуклых деталей корпуса, ни элементов крепления других датчиков. Место крепления датчика на катере может быть разным.

1. Навесной транец лодочного мотора

Удобное место для установки датчика, хотя придется просверлить несколько сквозных отверстий. Датчик скорее всего не будет работать при глиссировании, зато он защищен от ударов о подводные препятствия.

Под навесным транцем

В зависимости от формы корпуса, под навесным транцем может быть свободное место для установки датчика.

2. Выступ на транце

На больших катерах, таких, как например Ranger, на транце под мотором есть выступ. Это безопасное место для датчика, и поток воды там обычно ламинарный. Датчик скорее всего не будет работать при глиссировании, зато он защищен от ударов о подводные препятствия.

3-4. Транец

Для постоянной установки потребуется просверлить несколько отверстий для установки крепежа датчика. Важно это сделать правильно с первого раза. Для небольших судов (лодки из ПВХ) удобно использовать дополнительно приобретаемую струбцину, крепящуюся к транцу. Удобство этого варианта в том, что можно легко регулировать положение датчика (смещать его вверх-вних и поперек транца). В положении 3 датчик может не работать в режиме глиссирования. В положении 4 датчик будет работать в режиме глиссирования, но возникает опасность повреждения его при ударе о подводное препятствие.



На фотографиях показан работающий вариант размещения датчиков LSS-2 и 83/200 на одной съемной штанге. Фотографии размещены с любезного разрешения их автора, igorsd. Обратите внимание, что датчик LSS-2 развернут вперед по ходу движения лодки. Это сделано для того, чтобы нога мотора не перекрывала боковые лучи StructureScan. При таком монтаже необходимо переключить стороны сканирования Left-Right (Лево-Право)  в настройках прибора. Такая конструкция на транце лодки из ПВХ испытана на скоростях до 35 км/ч.

5. Троллинговый мотор

Некоторым нравится монтировать датчик бокового обзора на троллинговый мотор. При небольшой практике и на маленьких скоростях из такого монтажа можно извлечь много пользы.



Правильное подключение к источнику питания

Неправильное подключение питания приводит к появлению помех на экране эхолота. В идеале, лучше всего протянуть провода питания напрямую к аккумулятору, а все соединения пропаять. Не забудьте установить в цепь предохранитель, идущий в комплекте с прибором.

Иногда бывает трудно подключиться напрямую к батарее. Если в лодке уже есть проводка, и вы можете подключиться только к ней, то убедитесь, что толщина провода не меньше 1 мм, иначе все-таки придется протягивать отдельный провод питания. Для прожорливого 12-дюймового экрана лучше использовать провода не менее 1.5 мм толщиной.



Место установки антенны GPS-приемника

Прошли те времена, когда картплоттеры комплектовались внешней GPS-антенной. Теперь она внутренняя, и сам картплоттер разнесен с датчиком. Это значит, что между реальным положением объекта и его отметкой на карте будет некоторое расстояние. Поэтому, если Вы хотите, чтобы все интересующие вас объекты находились на карте там, где они действительно расположены, докупайте внешнюю GPS-антенну и устанавливайте ее как можно ближе к датчику.

Если же внешнюю антенну покупать и устанавливать по каким-то причинам нежелательно, то при маркировке объекта устанавливайте курсор немного за ним, чтобы компенсировать разницу в положении датчика и картплоттера, это требует некоторого опыта.

Второй шаг – используйте настройки по умолчанию, сканируйте известные объекты

Не стоит при первом же выходе на воду начинать крутить настройки. Самое правильное будет оставить все настройки как есть на некоторое время. Пройдите рядом с видимыми объектами: со слипами, сваями, камнями, островками травы, чтобы понять, как эти объекты выглядят на экране эхолота. При этом скорость движения судна не должна превышать 5-8 км/ч, а дистанцию бокового сканирования на экране лучше установить не более 25-30 метров, чтобы разглядеть все детали.

Как только вы начнете понимать, что вы видите на боковом обзоре, вы можете начать экспериментировать с настройками.

• Чувствительность и контраст – обработка изображения, заключающаяся в регулировании уровня темного и яркого цветов изображения сигнала сонара, известная также как “уровень белого”. Полезна для того, чтобы отличить рыбу в толще воды от фоновых объектов.
• Скорость прокрутки изображения. Обычно устанавливается значение не более 5 для скорости движения судна от 5 до 8 км/ч, при увеличении/уменьшении скорости движения меняется и скорость прокрутки.
• Масштаб – установка расстояния, показываемого на экране с каждой стороны. При увеличении этого расстояния все информация будет уплотняться в то же самое количество пикселей. Поэтому чем меньше масштаб, тем более детальная картинка (но и более узкая полоса дна) будет показываться на экране.
• Контурный режим – убирает водную колонку из изображения на экране, и сшивает левую и правую половину изображения вместе.
• Только правая сторона/только левая сторона – растягивает только правую или левую часть изображения на весь экран.
• Цветовая палитра – сигнал от сонара показывается в выбранной цветовой гамме.

Третий шаг – использование записи лога сонара

Функция  записи лога сонара является одним из самых мощных средств для изучения и оптимизации вашего эхолота с боковым обзором. Удивительно, но большинство пользователей не используют записи лога для этих целей, поэтому здесь мы хотим расширить их горизонты.

Как именно запись лога может помочь нам, рыболовам, научиться правильно читать информацию на экране? Путем записи ВСЕХ данных сонара в файл, так что можно позже проиграть это файл на экране. В процессе проигрывания записи можно изменять любые настройки, чтобы посмотреть, как будет меняться картинка. Запись облегчает эксперименты с настройкой.

Вот что можно изменять в процессе проигрывания записи.

Чувствительность – если она завышена, изображение замывается сигналами от помех. Если чувствительность занижена, важные объекты не показываются. Поэтому наилучшим решением будет оставить этот параметр как он установлен по умолчанию, сделать несколько записей и уже потом экспериментировать.

Контраст – также известный как “Уровень белого”, регулирует уровень освещенности на экране. Более высокий контраст усиливает цвета, но если его завысить, мелкие детали начнут исчезать, а слишком низкий контраст просто затемняет всю картинку.

Резкость – эта настройка регулирует четкость границ объектов. При увеличении резкости изображение становится более зернистым, зато становится возможным обнаружить рыбу, прячущуюся на дне.

Скорость прокрутки изображения – слишком высокая скорость прокрутки на медленно движущейся лодке приведет к размыванию изображения. И наоборот, слишком низкая скорость прокрутки на быстро движущейся лодке также снизит качество картинки, которая “сожмется” в вертикальном направлении. Во время использования бокового обзора при троллинге будет полезно снизить скорость прокрутки до 1 или 2.

Масштаб – это ширина полосы (лодка находится в середине этой полосы), показываемой на дисплее. Чем уже эта полоса, тем более детальное изображение показывается на экране. Чем больше на дне различных структур, тем, по идее, меньше должен быть масштаб. Например большие неглубокие поливы стоит сканировать с масштабом 30 метров или более. При сканировании бровок и других мест с рельефом масштаб стоит уменьшить. Установите масштаб 10-20 метров в каждую сторону, и вы увидите, насколько станет легче увидеть рыбу среди посторонних объектов.

Частоты сканирования 455 и 800кГц

Практически все эхолоты с боковым обзором имеют в своем арсенале частоту 800кГц, но многие рыболовы даже не подозревают об этом инструменте в своем арсенале. На частоте 455 кГц дальше обзор, но максимальная детализация изображения проявляется на частоте 800кГц. Если вы сканируете большие однородные участки дна, и ищете там одиночные изолированные объекты, выбирайте частоту 455кГц. Обнаружили что-то интересное? Пройдите по этому месту уже с частотой 800кГц, для получения более четкого изображения подводных структур.

Цветовые палитры

Различные структуры на дне и состав дна по-разному отображаются на экране в разных цветовых палитрах, так что здесь тоже есть пространство для экспериментов. Пятна глины, ракушка, гравий, камни – все эти интересующие рыболова объекты будут выглядеть немного по-разному в разных палитрах. Опытные пользователи переключаются в определенную палитру при поиске нужных им составов дна.

Просмотр сигнала только с одной стороны от лодки

Предположим, вы сканируете бровку по левому борту в поисках стаи кормовой рыбы и охотящихся за ней хищников. В этом случае уместно будет вывести на весь экран только левую половину изображения, чтобы получить более детальную картину. Когда будете вести сканирование бровки в обратном направлении, переключитесь на правую половину.



Резюме

Итак, мы еще раз обращаем ваше внимание на три основных момента.

1. Правильная установка: датчик должен быть установлен в месте с полным обзором из стороны в сторону, питание должно быть подведено к эхолоту проводами достаточной толщины.
2. Сначала просканируйте знакомые вам объекты и подводные структуры. Это поможет вам понять, как разные объекты выглядят на экране.
3. Записывайте логи. Если увидите интересную придонную структуру, запишите лог на частотах 455 и 800 кГц. Это позволит вам проиграть запись в будущем и поэкспериментировать с настройками.

Чем больше логов вы запишете и проанализируете, тем быстрее вы станете экспертом в использовании технологии бокового обзора в знакомых и незнакомых водоемах. Желаем Вам удачи и удовольствия от использования Вашего оборудования!



Наш магазин предлагаем продукцию Lowrance по низким ценам. Хотите приобрести недорого эхолоты-картплоттеры с боковым сканированием серии Lowrance HDS или Lowrance Elite Ti? Команда нашего магазина будет рада вам в этом помочь!

Оригинал: http://www.sonarwars.com/side-imaging-tutorial-tips/

www.echolot-spb.ru

Обзор эхолотов Garmin Echo

Благодаря использованию уникальной технологии HD-ID компании Garmin удалось обеспечить стабильно качественное изображение высокой чёткости в эхолотах модельной серии Echo. Устройства Echo 100, 150, 200 оснащены монохромными дисплеями, Echo 300c и 500с – цветными.

Отличаются также и габариты приборов (модели Echo 200 и 500c более массивные, с широким экраном), однако все эхолоты от Garmin характеризуются эффективной работой сонара и быстрым обновлением картинки на экране.

На рынке или в простом рыболовном магазине далеко не всегда продаются эхолоты, а определенную модель эхолота найти еще сложнее, потому лучше заказывать эхолоты на официальных сайтах. По соотношению цена/качество тройку лидеров по эхолотам занимают фирмы: Lowrance, Hummindird и Garmin.

Мощность передатчика в разных моделях составляет от 100 Вт до 500 Вт. Рабочая глубина колеблется в пределах 180-580 м в пресных водоемах. Echo 100 имеет один луч, тогда как все остальные приборы двухлучевые.

Эхолоты Garmin Echo просты и удобны в использовании. Вне зависимости от особенностей конкретной модели установка приборов занимает 3-4 минуты времени. Для всех моделей предусмотрено шарнирное крепление и универсальные фирменные трансдьюсеры.

Статья по теме: эхолоты для рыбалки с берега

Технологии эхолотов Garmin Echo

Технология HD-ID позволяет получать очень четкую эхограмму, по которой можно узнать обо всём происходящем в исследуемой толще воды.

Данная система имеет высокочастотный чувствительный определитель расстояний, наиболее эффективный для эхолотов такого класса.

Модель Echo 300c обладает также ещё и технологией Garmin Smooth Scaling, обеспечивающей просмотр непрерывной картинки истории сканирования даже при изменении параметров глубины.

Обзор эхолотов Garmin Echo

Особенности Garmin Echo 100

Бюджетный эхолот небольшого размера с простым дизайном. Достаточно компактный, подойдёт, прежде всего, для крепления на небольшие лодки. Это самая бюджетная модель из имеющихся, подойдет для промера глубины и определения рельефа.

• Мощность передатчика минимальная — 100 Вт.
• Модель использует один луч с шириной до 60°.
• Рабочая глубина доходит до отметки в 183 м.
• Дисплей монохромный, 4-дюймовый, использует 8 уровней серого.

Прибор легко устанавливается на транец судна или троллинговый мотор через шарнирное крепление.

Особенности Garmin Echo 150

В отличие от предыдущей модели, Echo 150 использует два луча, а мощность передатчика составляет уже 200 Вт.

Максимальная глубина сканирования – около 395 м.

Ширина луча до 120°.

В остальном же прибор похож на Echo 100: тоже монохромный 4-дюймовый дисплей, небольшие габариты, шарнирное крепление, трансдьюсер.

Важная статья: бюджетные рыболовные эхолоты

Garmin Echo 200

Ещё одна двухлучевая модель, на этот раз уже с 5-дюймовым черно-белым дисплеем.

Глубина сканирования ещё больше – 457 м для пресных водоёмов.

Мощность передатчика соответственно тоже увеличена и составляет 300 Вт.

Ширина луча аналогична предыдущей модели, до 120°.

Дисплей использует уже не 8, а 16 уровней серого, а его разрешение составляет 480х320.

Варианты крепления такие же, как и в Echo 100, Echo 150.

Garmin Echo 300с

Эхолот использует два луча для сканирования толщи воды.

Максимальный показатель рабочей глубины тоже составляет около 457 м.

Мощность прибора – 300 Вт, ширина луча до 120°.

От других эхолотов компании Garmin эту модель отличает, прежде всего, 3,5-дюймовый цветной дисплей, которому не страшны солнечные блики.

Как и остальные модели серии, устройство использует технологию HD-ID.

В общем, достаточно функциональный эхолот с приятной цветной картинкой и компактными формами.

Garmin Echo 500c

Более крупный эхолот с широким и цветным 5-дюймовым дисплеем.

Именно эта модель предусматривает возможность сканирования на глубине до 580 м.

Мощность передатчика тоже максимальная среди рассматриваемых моделей Garmin Echo – 500 Вт.

Эхолот стабильно выдает чёткое изображение, которое хорошо различимо даже при ярком солнце.

Крепится прибор также к транцу лодки или на троллинговый мотор.

Если вас интересует информация, связанная с лодочными эхолотами, советуем вам нашу статью про выбор эхолотов для лодки. Там вы найдете более подробный анализ параметров эхолотов, рейтинг эхолотов, интересные видео и другое.

Статьи по теме:

Обзор алюминиевых лодок для рыбалки	Виды надувных лодок	Какой эхолот выбрать для лодки?
Электромоторы для рыболовных лодок	Обзор моторных лодок	Какой якорь выбрать?
Транец на надувную лодку	Обзор лодочных моторов	Обзор материалов надувных лодок

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров



fisher-book.ru

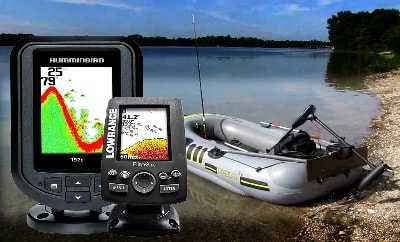

Обзор характеристик эхолота: мощность, чувствительность, глубина сканирования

Рано или поздно большинство рыбаков задумываются о приобретении дополнительного приспособления — эхолота. Это приспособление имеет много полезных функций, которые могут существенно облегчить и разнообразить рыбалку. Именно эхолот поможет вам найти перспективные места и даже стаи рыб. Определившись с намерениями, способом использования и материальными возможностями, вы можете выбрать подходящую модель.

В данной статье вы ознакомитесь с основными характеристиками эхолотов, которые обязательно нужно знать, если вы собираетесь покупать эхолот, то характеристики читайте ниже по тексту.

При выборе и покупке эхолота особое внимание стоит обратить на следующие параметры:

1. Чувствительность приёмника.
2. Мощность передатчика.
3. Высокое разрешение и размер монитора.
4. Преобразователь.
5. Стоимость.

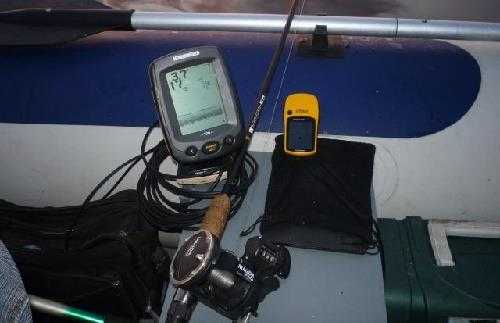

Демонстрация лодочного эхолота

Если вас заинтересовали модели именно лодочных приборов, советуем почитать наш обзор о выборе лодочного эхолота.

Фирмы-производители рыболовных эхолотов

1. Humminbird
2. Lowrance
3. Garmin
4. Fishfinder
5. Phiradar
6. Lucky
7. Aqua-Vu
8. JJ-connect
9. Naki

Мощность передатчика эхолота

Максимальная мощность передатчика дает возможность получить хороший сигнал даже с глубокого места под водой. Если же изучение глубины не является вашей целью, то передатчик с достаточной мощностью даст вам возможность увидеть рельеф дна водоема, что весьма упростит задачу поиска подходящего места для хорошей рыбалки.

Излучатель

Не менее важен хороший излучатель. Преобразование, поступающих на него, электроимпульсов в звуковые сигналы с наименьшими потерями является основой работы излучателя. Мощность эхолота делится на две категории: пиковая и усредненная (RMS). Узнать какой вид мощности имеет конкретная модель можно в инструкции. Мощность измеряется в ваттах.

Стоит учесть, что чем лучше эта характеристика, тем лучше и сам прибор, но и цена соответственно выше.

Частота эхолота

Частота работы прибора направлена на прием возвращающихся притупленных сигналов и, при скоростном передвижении, обеспечивает высокий уровень работы эхолота. На возможность заглянуть поглубже под воду и качество детализации сигнала, который поступил, влияет частота работы излучателя. До достаточно большой глубины достает низкочастотный сигнал, но распознавание такого сигнала довольно слабое.

Высокочастотный сигнал, в свою очередь, расходится под слоем воды, что обеспечивает четкую детализацию.

Конус излучения

Конус излучения определяется исключительно строением самого излучателя. Он может быть различным. Эхосигнал от широкого луча способен отсканировать большую территорию дна, хотя и не углубляется и предрасположен к рассеиванию.

Большие глубины может отсканировать узкий луч приспособления. Прибор демонстрирует только самую маленькую из глубин, иные же не попадают в исследуемый радиус луча («мертвая зона»).

Рекомендуются эхолоты с регулировкой охвата луча или наличие двух эхолучей различного охвата в приборе.

Статья в тему: функции эхолота

Форма эхолота

Обтекаемость формы эхолота служит для стабильности его работоспособности, когда скорость передвижения достаточно высокая. Излучатели, в которых нижняя часть закругленная, имеют больше предпочтения, нежели плоские, так как вторые сильно восприимчивы к проблемам передачи сигнала.

Параметры приемника и экран

Рекомендуется покупать эхолот с возможностью регулировки параметров приема сигнала в максимально большом диапазоне. Наиболее высоким обязано быть и разрешение монитора, так как большое количество пикселей позволит вам рассматривать наименьшие предметы и разделять те, которые находятся вблизи.

Соответственно, картинка на мониторе с большим разрешением будет качественной, и даже лучи солнца не станут вам помехой. На таких экранах, при удалении от эхолота, картина останется все равно видимой, что особо удобно при ловле рыбы с плавательного средства.

Стоимость эхолота

Стоимость эхолота зависит от функциональности. Однако отечественные продавцы часто завышают стоимость товара. Таким образом, частенько эхолоты с минимальным функционалом могут иметь цену выше, чем их многофункциональные аналоги. Именно поэтому перед покупкой эхолота обязательно воспользуйтесь интернетом, чтобы сравнить функции и стоимость в магазинах производителей и официальных представителей.

Цены на эхолоты могут варьироваться от 30 до 4000 долларов.

Самыми дешевыми эхолотами являются китайские модели с Aliexpress.

Cамым дорогим и современным эхолотом-картплоттером на рынке является Lowrance HDS 12 GEN3, его цена составляет около 4000 долларов.

Также не забывайте, что к каждому эхолоту обязательно должна прилагаться гарантия.

Видеообзор эхолотов

Рыбопоисковая электроника

Также смотрите нашу главную статью: какой эхолот выбрать для рыбалки

Статьи по теме:

Обзор алюминиевых лодок для рыбалки	Виды надувных лодок	Какой эхолот выбрать для лодки?
Электромоторы для рыболовных лодок	Обзор моторных лодок	Какой якорь выбрать?
Транец на надувную лодку	Обзор лодочных моторов	Обзор материалов надувных лодок

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров

fisher-book.ru

Настройка эхолота: обзор регулирование параметров эхолота

Эхолот – приспособление полезное и многофункциональное, способное упростить поиск рыбных мест и предоставить рыбаку некоторую информацию о глубине и характере дна водоема. Но чтобы использовать на полную возможности эхолота, необходимо сначала разобраться в некоторых настройках, от которых, прежде всего, и зависит эффективность работы прибора.

Как и в любом другом электронном устройстве, в эхолотах изначально установлены заводские настройки. Но ввиду того, что условия ловли и конкретные потребности владельца прибора могут отличаться, иногда требуется ручная настройка.

Далее мы приведём некоторые рекомендации касательно того, как настроить эхолот и получить наилучший результат его работы.

В статье собраны функции и фотографии эхолотов Humminbird, Garmin, Lowrance.

Начнём с того, что не стоит бояться экспериментировать с настройками. Именно от самостоятельного их регулирования зависит, поможет ли эхолот в тех или иных условиях.

Заводские настройки, которые хранятся в памяти устройства, можно вернуть в любой момент.

Полезная статья по теме: бюджетные рыбопоисковые эхолоты

Как настроить эхолот (видео)

Настройка глубины

Перед настройкой параметров необходимо решить, на какой примерно глубине будет происходить предстоящая ловля. Так, если вы планируете раскидать снасти на глубине около 7-9 м, то, естественно, информация о происходящем на глубине в 15-17 м вам ни к чему. Поэтому, определившись с глубиной ловли, актуально установить соответствующие параметры вручную.

Регулирование чувствительности

Следующий момент в настройках – регулирование чувствительности. Как и некоторые другие настройки, этот параметр скорей всего изначально будет выставлен на режим «Авто». Но вы вольны самостоятельно менять уровень чувствительности сонара, и начать стоит с показателя в 75%. В дальнейшем пробуйте повышать или понижать параметр чувствительности, ориентируясь на качество изображения экрана. В разных водоемах и в разное время может потребоваться повторная перенастройка чувствительности.

Также читайте полезную статью: какой эхолот выбрать

Изменение цветовой палитры

Некоторые модели эхолотов в своём арсенале настроек имеют также возможность изменения цветовой палитры. Изменение этого параметра позволит достичь наиболее чёткого изображения. Перетаскивая ползунок регулирования цвета, изображение на экране будет меняться, линии и символы станут лучше различимыми. Это позволит легче обнаруживать рыбу в толще воды и исследовать донный рельеф.

Шумоподавление

И ещё один важный параметр, который не меньше других влияет на качество картинки на дисплее эхолота, — это настройка шумоподавления.

Как правило, большинство моделей имеют 3 уровня шумоподавления. Впрочем, эту функцию по желанию можно вовсе отключить, но фильтрация шумов тоже позволит добиться более четкой картинки, что, конечно же, идёт только в плюс.

Помните, что универсальных настроек не существует, и параметры эхолота необходимо настраивать вручную с учётом особенностей конкретного водоема и скорости передвижения вашей лодки. Более подробно про лодочные эхолоты вы узнаете в обзоре — «Выбор эхолота для лодки».

Основные функции эхолотов

1. Шкала глубин
2. Чувствительность
3. Шумоподавление
4. Частота
5. Масштабирование
6. Изображение
7. Символы рыб
8. Обнаружение рыбы
9. Предупреждающие сигналы
10. Глубина нахождения рыбы
11. Белая и серая линии.

Более подробно про возможности эхолотов читайте в статье «Функции эхолота».

Статьи по теме:

Обзор алюминиевых лодок для рыбалки	Виды надувных лодок	Какой эхолот выбрать для лодки?
Электромоторы для рыболовных лодок	Обзор моторных лодок	Какой якорь выбрать?
Транец на надувную лодку	Обзор лодочных моторов	Обзор материалов надувных лодок

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров

fisher-book.ru
