Самоделки из бензопилы своими руками: пошаговые инструкции

Во все времена были «Кулибины», которые могли сделать, казалось бы, из обыденных вещей нечто по-настоящему инновационное и полезное. В том случае, если в голове нет никаких идей, а желание сделать что-нибудь своими руками не даёт покоя, то можно начать с уже существующих и проверенных на практике наработок. Самоделки из бензопилы своими руками подойдут для этого как нельзя лучше. Специально для тех, кто не привык сидеть, сложа руки, наша редакция подготовила обзор с подробными фото и видеоинструкциями о том, как и что можно смастерить из старой бензопилы.

Не знаете, как лучше использовать бензопилу? Читайте рекомендации на HouseChief.ru

Читайте в статье

Что и как можно сделать из бензопилы своими руками

Бензопила – универсальный агрегат. Размер у инструмента небольшой, а вот мощность мотора позволяет использовать его практически для любых целей. «Роторное сердце» будет прекрасно чувствовать себя при пересадке в насос, генератор, снегоуборщик, ледоруб или любое другое приспособление, где необходим автономный привод. Рассмотрим подробно некоторые ноу-хау.

Как из бензопилы сделать снегоуборщик

Если есть бензопила и части от старого автомобиля, то можно приступать к проектированию снегоуборщика. Обычно используют роторный привод, приводящий в движение шнек. Это специальный вал, сконструированный особым способом для забора снега.

Снегоход из бензопилы своими руками

Для изготовления самодельного снегохода из бензопилы понадобятся некоторые детали заводского производства (к примеру, газовый тросик к рулю) и детский снегокат.

Самодельная пилорама из бензопилы

Умельцы предлагают десятки разных вариантов, как «приспособить» бензопилу для распилки досок. Чаще всего подобные конструкции требуют свки каркаса для установки «каретки» под пилу или так называемой шины. В качестве направляющих используются подручные инструменты, к примеру, обычная лестница.

Самодельная пилорама на основе бензопилы… и лестницы

Самое важное − крепко сварить каркас, контролируя себя по уровню. Ровное и прочное основание поможет избежать перекосов и вибрации во время работы. Продумайте также, на каком расстоянии и высоте будет закреплена бензопила. От этого зависит долговечность её работы. Слишком близкое крепление каретки к рабочей зоне приведёт к засору механизмов цепи и выходу из строя мотора.

Если вы не планируете распил больших брёвен, можно сделать ручной вариант пилорамы. Подробнее в этом видео.

Как сделать ледобур из бензопилы своими руками – схемы

Бур – незаменимая вещь для тех, кто умеет и любит работать по хозяйству: он используется при строительных работах, установке опор для виноградника, столбов и заборов, а также на зимней рыбалке для подготовки лунок.

Чтобы сделать ледобур из бензопилы своими руками, необходима схема и следующие приспособления:

1. Мотор от бензопилы.
2. Редуктор на бензопилу для бура.
3. Сам бур.
4. Труба из металла.
5. Болгарка.
6. Дрель.
7. Сварочный аппарат.

Самое важное − подобрать правильный редуктор к мотору, произвести необходимый расчёт совместимости их характеристик. Мотор бензопилы может оказаться слишком «резвым» для упрощённой конструкции редуктора.

Впрочем, если вам всё равно, что (или кого) брать вместо бура, можно воспользоваться такой идеей художника-карикатуриста

Первое, что важно сделать, если отбросить юмор и подойти к задаче серьёзно,−определить размеры ведущего вала и выбрать правильные точки крепления ведущей шестерни. Фиксацию по периметру лучше производить шпильками и шпонками. Такое крепление в будущем упростит процесс смены насадок. Если вы не владеете навыками токаря, то изготовить специальный переходник на шнек бура поможет токарь и наши схемы.

Схема-чертёж простейшего ледобура

Лодочный мотор из бензопилы своими руками

Купить готовый образец лодочного мотора бывает накладно, а если у вас завалялся старый мотор от бензопилы «Дружба» и вы дружите с токарным и сварочным оборудованием, то изготовить такую самоделку не составит труда.

Среди основных достоинств самоделки – высокая мощность, обеспечивающая приличную скорость перемещения по водной глади, и экономичный расход топливного материала. За час самоделка из бензопилы потребляет 1 л бензина при скорости 20 км/ч.

Как сделать мопед из бензопилы и велосипеда

Велосипед с двигателем от бензопилы достаточно просто сделать, обладая некоторым опытом сварки и работы с металлом.

Иллюстрация	Описание действия
	Чтобы сделать мопед своими руками из бензопилы, необходимо подготовить все детали. Сначала разбираем бензопилу, снимаем затупившуюся цепь.

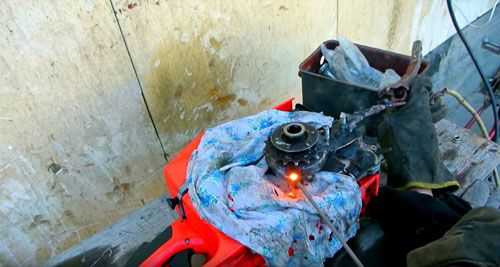

	Привариваем велосипедную звёздочку к муфте. Делать это нужно максимально ровно, потому что слетевшая цепь на больших оборотах может сделать из велосипедиста калеку.
	Модернизируем раму, приваривая крепёж для самодельного редуктора.

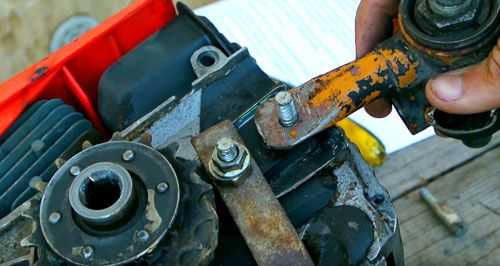

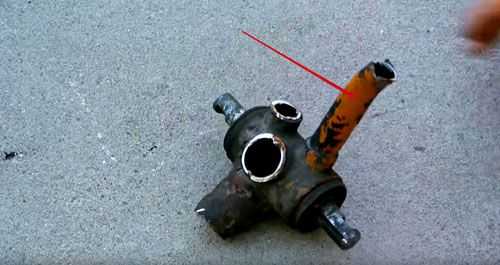

	Вот такую он имеет конструкцию, место, указанное стрелочкой, необходимо сплющить для крепления к корпусу мотора.

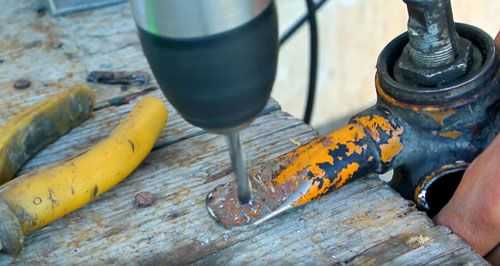

	В сплющенном «ушке» просверливаем отверстие для крепежа.
	Прикрепляем его на обычный болт.
	Устанавливаем цепь на диски. Ведущий специально сделали меньшего диаметра, а ведомый − большего. Таким образом, мы пропорционально уменьшаем скорость вращения ведомого колеса.

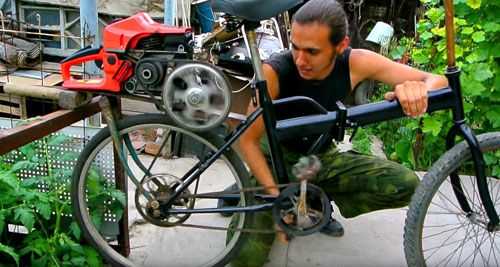

	Наш двигатель получился достаточно объёмный, поэтому устанавливаем его на багажник, прочно приваривая к раме. Если хотите более миниатюрный вариант, можно собрать мопед из бензопилы «Дружба».

Картинг из бензопилы своими руками

Весь процесс работы практически один в один повторяет предыдущую схему, главное отличие − двигатель устанавливается на раму от картинга, и нет нужды монтировать редуктор из звёздочек и двух цепей.

Для визуализации процесса предлагаем посмотреть это видео:

Генератор из бензопилы своими руками

Для тех, кто любит смотреть фильмы про постапокалипсис, пригодятся знания о том, как прекратить бензопилу в генератор. Такая самоделка может пригодиться, и в наше время, к примеру, на даче, где нет электричества.

Самодельный ленточный генератор

Главное − придумать раму или насадку, на которой будет закреплена бензопилаи сам генератор. Принцип передачи усилия − ременной, поэтому также будет необходимо подобрать звёздочки с цепью, а шкивы − с ремнём. При этом нужно установить генератор так, чтобы сохранилась возможность регулировки натяжения ремня.

Подробнее изучить процесс можно в этом видео:

Как сделать из бензопилы лебёдку

Лебёдка используется довольно часто. Самое простое применение – вытягивание машины из оврага. Однако очень часто лебёдка помогает в строительстве и ремонте, когда, к примеру, вам необходимо поднять груз на верхние этажи либо, наоборот, опустить колодезные кольца.

Для изготовления понадобится:

• бензопила;

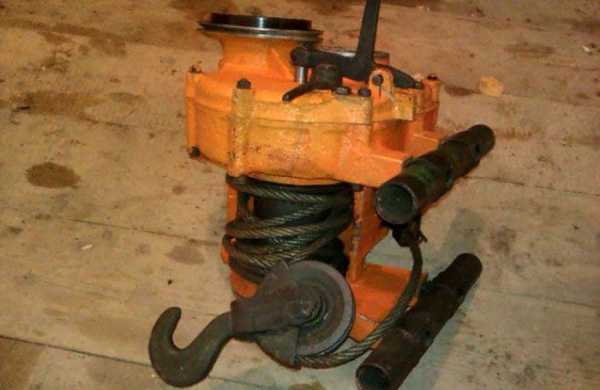

• старая ручная лебёдка;
• жёсткая рама, на которую всё будет устанавливаться;
• две звёздочки и прочная мотоциклетная цепь для передачи крутящего момента с двигателя пилы на шестерню редуктора.

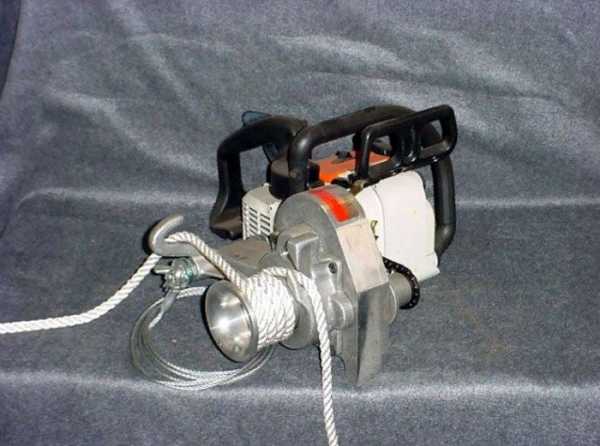

Варианты насадок на бензопилу с функцией лебёдки:

Если вы ещё не нашли себе вариант самоделки, читайте далее в обзоре нашей редакции, что ещё можно сделать из бензопилы «Дружба».

Как сделать мотобур из бензопилы своими руками

Рассмотрим вариант сборки насадки на бензопилу с использованием детали из обычной дрели.

По такому же принципу делается и мотоблок из бензопилы, только в качестве дополнительного приспособления для неё используется плуг.

Бензорез своими руками из бензопилы

Готовая насадка на бензопилу с диском для торцевой обработки различных поверхностей

Однако, такие модели будут стоить значительно дороже самодельной насадки, которую можно сделать своими руками.

Самодельный бензорез намного мощнее болгарки. Его можно использовать для резки металлических труб большого диаметра, а также их шлифовки.

Радиоуправляемый автомобиль с двигателем из бензопилы

Если ваш ребёнок очень просит радиоуправляемую машинку, но то, что продаётся в магазине, он считает игрушкой «для девочек», можно попытаться сделать настоящий гоночный болид с двигателем от бензопилы.

Иллюстрация	Описание действия

housechief.ru

Установка ДВС для велосипеда – двухколесный друг с мотором от бензопилы

Это краткое руководство о том, как собрать велосипед с мотором от бензопилы. Важно помнить, когда вы делаете мопед или мотоцикл из велика с помощью установки ДВС (двигателя внутреннего сгорания), есть тонкие различия и нюансы, о которых вы должны знать.

Шаг 1: Немного информации

Прежде чем начать делать бензовелосипед, вы должны понимать, что делаете, так как существует множество факторов, которые надо учитывать.

Велосипед важен. Не покупайте дешевый велосипед в Ашане. Конструкция их рамы очень хлипкая и она может развалиться от вибраций двигателя. Как минимум, найдите крепкий велосипед в специализированном веломагазине. Лучший вариант – прогулочный велосипед.

Двигатель, который вы используете, важен. В Интернете многие магазины предлагают поставить специальные моторные наборы. Будьте внимательны при покупке, универсальные комплекты могут не подойти вашему велосипеду, при этом, во многих местах нельзя вернуть купленный товар.

Стиль велосипеда важен. Винтажный или рэтро будут наилучшим выбором для сборки мотовелосипеда из бензопилы.

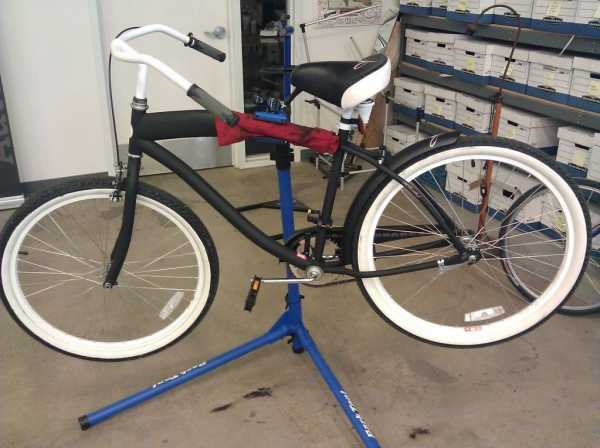

Шаг 2: Подготовка велосипеда

Ваш велосипед будет намного быстрее с двигателем, значит и требования к безопасности должны быть выше. Удостоверьтесь, что вы подготовили велосипед для высоких скоростей.

Я добавил суппорт переднего тормоза для увеличения эффективности торможения и заменил обычные камеры на камеру с защитой от проколов.

Когда вы добавите мотор на этот велосипед, его вес резко возрастет, вы вряд ли захотите таскать его домой!

Вы также можете персонализировать свой велосипед, чтобы сделать его уникальным. Я, например, покрасил в белый цвет руль и пружины на седушке, в соответствии с колесами.

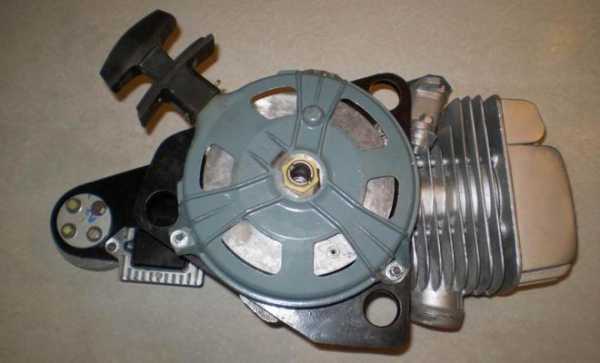

Шаг 3: Мотор

Большинство наборов будут похожи на тот, который вы видите на картинке. Просто куча случайных запчастей, неподписанных мешков с винтами, гайками и болтами и никаких инструкций. Иногда запчасти и вовсе могут отсутствовать или быть низкого качества, все это, чтобы сделать сборку веселее конечно же…

Не переживайте, мыслите логично. Каким-то образом все должно собираться. Возможно, вам придется модифицировать некоторые запчасти или заменить. Все это часть процесса сборки.

Шаг 4: Примерьте двигатель

Примерьте двигатель к раме велосипеда. Он должен плотно прилегать. Если это не так, то необходимо внести любые изменения, чтобы обеспечить плотное крепление, возможно, потребуется изготовить новые кронштейны.

Это самый важный шаг. На двигатель будет серьезная нагрузка во время эксплуатации, нельзя допустить, чтобы с ним, что-то было не так. Последствия от слетевшего двигателя, могу быть весьма плачевными. Убедитесь, что вы сможете его надежно закрепить.

Шаг 5: Прикрепите заднюю звездочку

Большинство комплектов поставляются со звездочкой, которую вы прикрепляете к заднему колесу. Эта звездочка подключается к двигателю и является основным приводом для передачи момента на заднее колесо. Самое главное помнить, что звездочка должна быть установлена намертво, никаких колебаний быть не должно, иначе цепь может соскочить прямо во время движения.

Фанатичный процесс измерения не требуется, но и лишним не будет.

Шаг 6: Надеваем цепь

Цепь нужна для передачи мощности от двигателя на заднее колесо. Это один из самых важных, движущих элементов конструкции, на который возлагается большая нагрузка и при этом – один из самых хрупких. Приложите максимум усилий, чтобы отрегулировать цепь идеально, иначе она будет слетать во время езды. Миллиметр там, миллиметр тут и уже появляется вероятность того, что цепь будет соскакивать.

На этом этапе вы так же поймете, подойдет ли двигатель вашему велосипеду. Как правило, если цепь не бьется о раму, то все хорошо, но для большей безопасности, возможно потребуется сделать выемки в соответствующих местах.

Большинство натяжителей цепи, которые поставляются с наборами, не очень хороши, существует риск того, что он будет тереться о колесо. Возможно, вам ничего не придется делать (как и мне), но некоторые смогли решить проблему, установив колесо от скейтборда.

Шаг 7: Установите все остальное

После того, как цепь успешно подключена, пришло время присоединить все остальное. Необходимо подключить карбюратор, топливные шланги, сцепление и дроссель. Все эти шаги одинаково важны, разные будут лишь последствия от неправильного подключения.

Кроме того, хорошей идеей будет защитить проводку на случай непогоды.

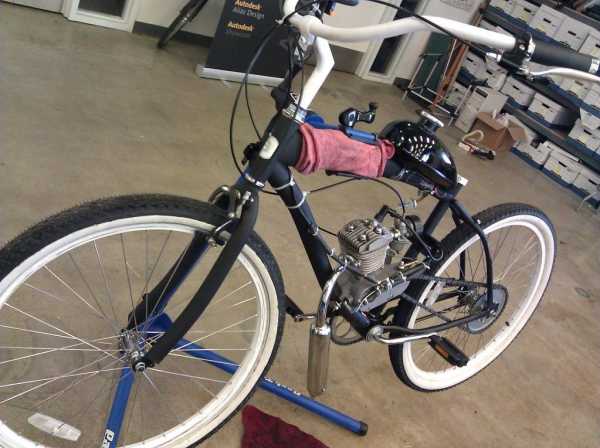

Шаг 8: Время кататься

Ну что же, настало время опробовать бензодвигатель для велосипеда! Уверен, вы не уедете далеко, потому что все вокруг захотят поговорить с вами и узнать, как вы его построили.

masterclub.online

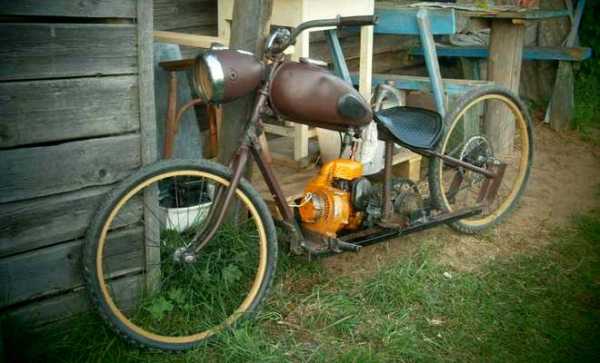

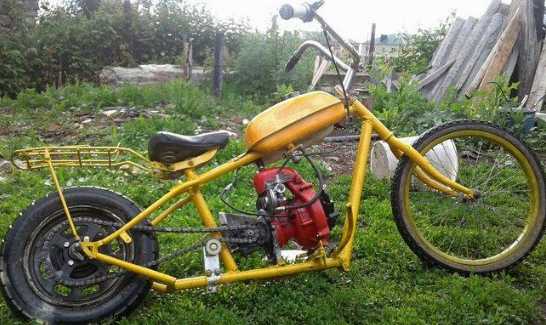

Велосипед с двигателем от бензопилы

В детстве каждый мальчишка мечтал установить на свой велосипед двигатель, сегодня сделать это стало куда проще. На сегодняшний момент существуют уже готовые решения для подобных доработок, к примеру, можно купить уже готовый комплект и его лишь останется установить на велосипед. Все, после этого «велик» превратится в небольшой мопед, способный ехать до 50 км/ч, а то и более.

Такой транспорт выгоден для тех, кто часто ездит на дачу, на рыбалку, в село, в гараж, если он далеко находится. На таком вело-мопеде расход топлива будет минимален, наверно нет больше ни одного такого транспорта, который бы расходовал еще меньше топлива. Помимо этого, даже если бензин и закончится, доехать до пункта назначения можно классическим образом, с помощью педалей.

Еще один плюс такой техники в том, что на нее не требуется водительских прав, ведь фактически это все еще велосипед, ведь включать мотор можно только за городом.

Конкретно в этой статье речь пойдет о том, как можно установить на велосипед двигатель от бензопилы. У многих завалялись в гараже не нужные моторчики от бензопил или вообще старые бензопилы целиком. Еще для этой цели отлично подойдет мотор от бензокосы.

Материалы и инструменты для самоделки:

1. В первую очередь понадобится двигатель. Чем мощнее он будет, тем быстрее будет ехать велосипед. В среднем сегодня встречаются бензопилы мощностью 1.5-2 лошадиных силы, такой мощности вполне хватит, чтобы гонять на вело-мопеде со скоростью около 30-40 км/ч.
2. Емкость для создания бензобака. Лучше всего, конечно, чтобы она была из металла, так будет безопаснее. Но можно применять и пластиковые емкости.

4. Велосипедный тросик и ручка газа для управления дроссельной заслонкой.
5. Провода и переключатель для подключения зажигания двигателя.
6. Болты, гайки, элементы для создания кронштейна, с помощью которого двигатель будет крепиться к раме.
7. Шкивы, ремни, цепи и прочие элементы, благодаря которым колесо велосипеда будет соединяться с двигателем.

Процесс оснащения велосипеда бензиновым двигателем:

Шаг первый. Определяемся с типом передачи движения
Пожалуй, самое сложное в этой самоделке — передать движение от мотора к колесу. Здесь важно правильно рассчитать передаточное соотношение. Если передаточное соотношение будет маленьким, мотор просто может не потянуть такой нагрузки и велосипед не поедет. При слишком же большом передаточном соотношении, велосипед будет ехать сильно медленно, а двигатель, работая на высоких оборотах, будет перегреваться.

Рассчитать передаточное соотношение можно на примере одного из авторов, которому удалось собрать подобную технику. При мощности двигателя 1.78 лошадиных сил и оборотах 12500 об/мин он использовал передаточное число 1:26. В качестве бензопилы использовалась модель Homelite CSP3314.

Самый простой способ передать движение от шкива на колесо — это напрямую от мотора, то есть по такому же принципу, как работает динамка. Если же подходить к процессу более профессионально, то заднее колесо оснащается дополнительной звездочкой или шкивом, ну а далее соединяется с двигателем с помощью ремня или цепи. Конечно, лучше всего использовать ременную передачу, так как цепь при подобных самоделках может слетать, да и вообще это небезопасно.

Шаг второй. Сцепление
Сцепление — также очень важный элемент в таком виде транспорта. Здесь есть два варианта, как его можно сделать. На бензопиле уже имеется сцепление центробежного типа, то есть это такое сцепление, которое автоматически включается при определенных оборотах. Так вот колесо можно просто подключить к этому сцеплению, это самый простой вариант.

Еще некоторые самодельщики не используют сцепление пилы, а подключают ее к велосипедной трещотке. Работает такая система очень просто, после разгона и сброса газа велосипед катится по инерции, при этом трещотка не взаимосвязана на с колесом. То есть, «газонув» один раз, можно затем очень долго катится по прямой на холостых оборотах.

Шаг третий. Установка бензобака и подключение систему управления
Бензобак можно устанавливать прямо возле двигателя, но для безопасности лучше всего его разместить на раме. Но в таком случае понадобится шланг, который нужно протянуть по раме до двигателя.

Что касается зажигания, то здесь все просто, нужно протянуть от двигателя провод зажигания, а на ручке сделать переключатель, чтобы двигатель можно было глушить при необходимости.

Также, чтобы управлять двигателем, нужно сделать ручку газа, ее можно позаимствовать у горных велосипедов (купить готовую). Из ручки нужно убрать фиксатор, чтобы она перемещалась плавно, ну и подключить затем тросик к дроссельной заслонке карбюратора.

Вот и все, после сборки самоделки можно приступать к экспериментам. Конечно, важно проверить тормоза и дополнительно поставить передний тормоз, если такового не имеется. Заводится двигатель классически, кикстартером, как и бензопила.

Единственный недостаток такой техники — это звук бензопилы, который будет пугать прохожих. Но если постараться, эту проблему тоже можно решить, оснастив двигатель небольшим глушителем.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать велосипед с мотором от бензопилы своими руками

Если вы испытываете тягу к экспериментам и не откажетесь от возможности превратить свой велосипед в самодельный мопед, который может разгоняться до 50 км в час и выше, эта инструкция для вас.

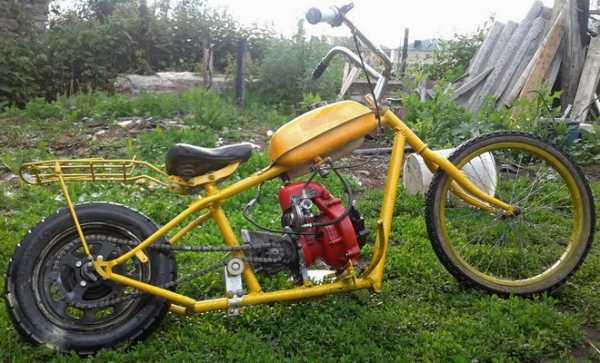

Самодельный мопед

Используя простые запчасти, можно сконструировать велосипед с мотором от бензопилы своими руками. Приступим!

1. Тщательно осмотрите и проверьте ваш велосипед. Предполагаемая модернизация существенно увеличит нагрузку на все его детали. Поэтому каждая деталь должна быть осмотрена и хорошо смазана. А также проверьте все крепления и лишний раз затяните болты. Помимо конструктивной необходимости, все эти действия являются залогом вашей безопасности.
2. Вы можете сделать велосипед с двигателем от бензопилы или от триммера (также его называют бензокосой). Если вы раздумываете, как приспособить мотор от бензокосы на велосипед, то здесь нет ничего сложного. Бензокоса подходит для этой конструкции так же, как и бензопила. Если вы выбираете бензопилу, убедитесь, что её мощность составляет не менее 2 кВт. А если у вас имеется триммер, то будет достаточно мощности 1 кВт, поскольку у двигателя бензокосы ниже обороты. Смысл в том, что вы должны добиться достаточной тяги, чтобы двинуться с места. Но при этом более мощный двигатель подразумевает его больший вес. Вам нужно, чтобы вес мотора не превышал 6 кг, иначе велосипед будет ощутимо болтать на дороге.

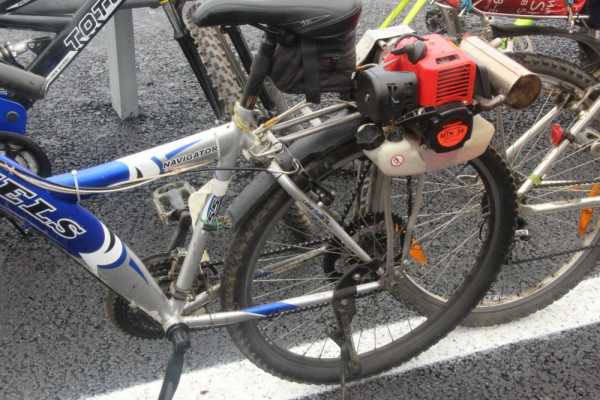

Двигатель бензокосы на велосипеде

1. Проверьте двигатель на работоспособность. Велосипед с мотором от бензопилы, конечно, будет громко реветь — полагаем, вы к этому готовы. Не готовы будут, скорее всего, ваши соседи и случайные прохожие. Поэтому рекомендуем проводить свои испытания вдали от человеческого жилья — в лесу, в парке, на просёлочной дороге.

Отдельно уделите внимание проверке состояния бензобака. Бензин не должен выплёскиваться наружу, так как это создаёт опасность возгорания. Двигатель будет находиться позади вас, поэтому следует особо проконтролировать этот момент.

4. Теперь выясним, как поставить двигатель от бензопилы на велосипед. Необходимо освободить место позади велосипедиста, над задним колесом. Для этого придётся снять крыло. Проще всего применить такую схему: поставить приводной вал, а вместо ведомого вала использовать покрышку. Этот вид привода — самый простой и эффективный, конструкция не потребует использования большого количества деталей. Фрикционный вал будет передавать вращение от двигателя, для этого диаметр вала должен составлять примерно 25 мм.

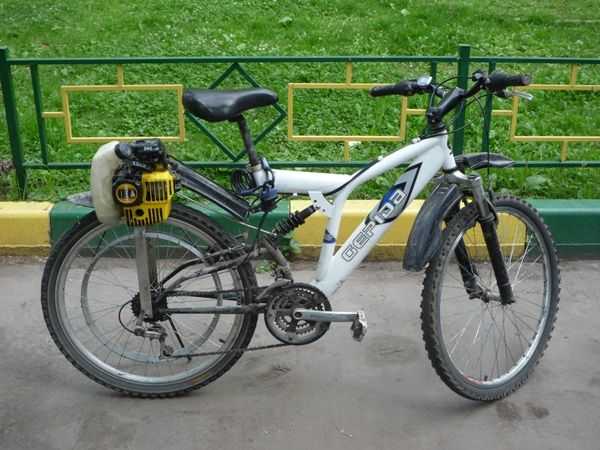

Двигатель над задним колесом велосипеда

4. Чтобы установить двигатель на свой велосипед, к рамке, которая находится под сидением, приварите металлическую подставку. Устанавливать мотор нужно по возможности пониже, тогда ваше транспортное средство в движении будет более устойчивым. Закрепить мотор на подставке можно любым способом — болтами, зажимами либо методом приваривания.
5. Трос для газа и провода, которые позволят принудительно заглушить двигатель, необходимо аккуратно закрепить на раме. Это вопрос комфортной езды и безопасности велосипедиста.
6. Готово! Можно опробовать ваш новый велосипед с мотором от бензопилы. Следите за давлением в шинах, оно должно составлять не менее 3 атм.

Велосипед с двигателем бензопилы

Существуют ли готовые решения?

Да, всё может быть гораздо проще, если вы приобретёте готовый набор деталей, чтобы сделать велосипед с двигателем от бензопилы. В готовых наборах, помимо самого двигателя, присутствуют все необходимые крепёжные элементы, а также трос газа, рукоятка для управления мощностью, кнопка принудительного глушения двигателя и другие полезные детали.

Заключение

Мечта всех мальчишек, которые ломают голову, как установить двигатель от бензопилы на велосипед, может сбыться и во взрослом возрасте. Теперь у вас есть возможность проявить инженерную смекалку и собрать вышеописанную экзотическую конструкцию, прикрепив к велосипеду мотор от бензопилы своими руками. К тому же это полезное приспособление: на таком транспортном средстве можно без особого напряжения с ветерком доехать до места назначения — на рыбалку, на дачу, в магазин, а главное, расход топлива при этом будет минимальным. И даже если бензин закончится, вы можете добраться до конечной точки своего путешествия традиционным способом — с помощью педалей.

aktsport.ru

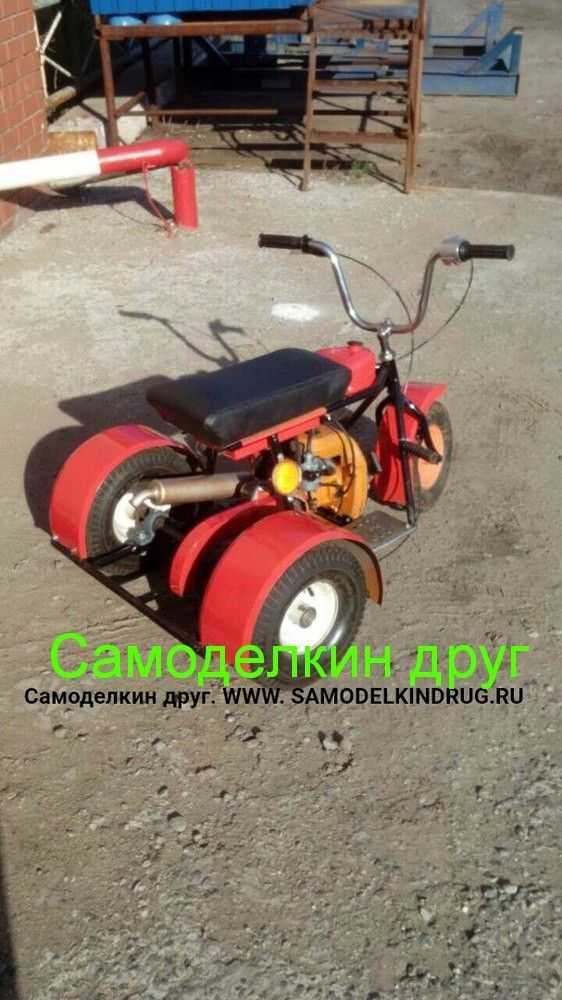

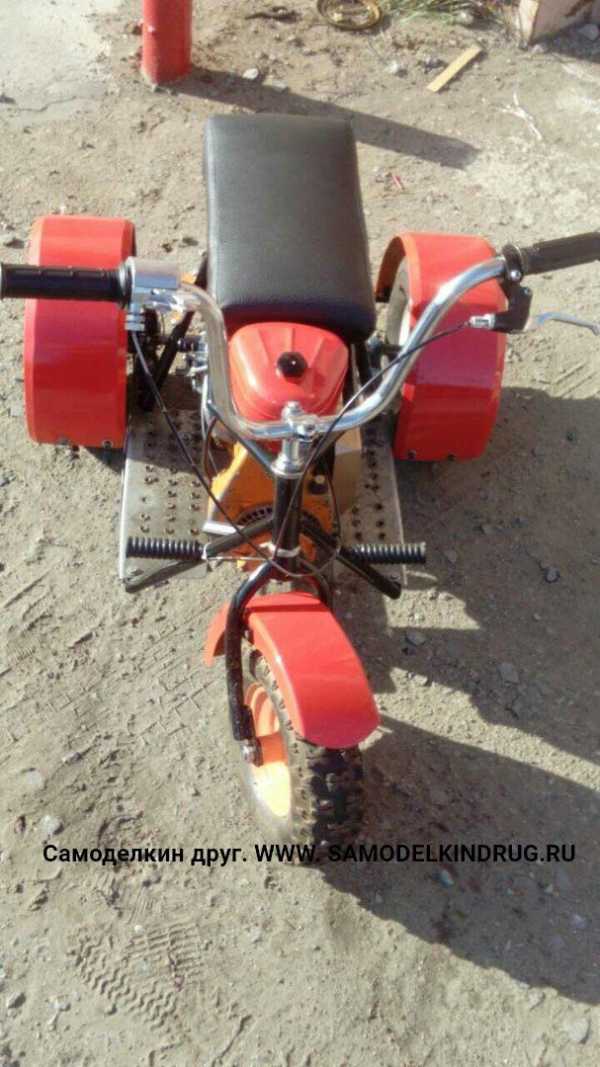

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы «Урал»
2. колеса от садовой тачки
3. подшипники 3 шт
4. звездочка от Д-6
5. велосипедная цепь
6. полдюймовая труба
7. тросик 2 шт
8. велосипедный руль
9. задняя ось на 2 колеса
10. краска
11. большая велосипедная звездочка
12. поролон
13. кожзаменитель
14. фанера (для сидения)
15. болты, гайки, шайбы, гравера

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. набор гаечных ключей
5. отвертка
6. рулетка
7. краскопульт
8. маркер
9. молоток
10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал»
своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.Далее примерка и пробная сборка.
На заднюю ось установлена больная звездочка от велосипеда.Ведущая звездочка стоит от Д-6.

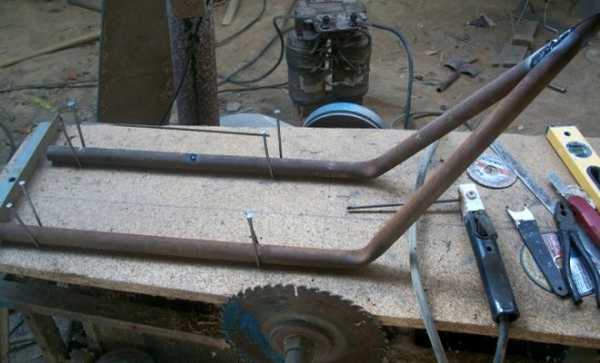

После чего была сварена рама мини-мопеда и установлен двигатель от бензопилы Урал.Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.Установил бензобак, подсоединил бензопровод.Крутящий момент осуществляется за цепной передачи.Задняя ось крепится к раме через подшипники в трех точках.Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.Звездочка от Д-6. Вот такой классный байк получилсяТак же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Велосипед с мотором от бензопилы — алгоритм изготовления

За счет высокой мощности и выносливости своих двигателей большинство современных бензопил успешно используются для переделки на различные хозяйственные приспособления. Одно из них – мопед из бензопилы. Это средство передвижения позволит успешно преодолевать дистанции, длиной до 15 км, показывая, при этом, достаточно скромный расход горючего.

Преимущества использования бензопилы для создания мопеда

Собственноручная сборка велосипеда с мотором от хозяйственной бензопилы дает изготовителю ряд важных преимуществ.

К ним относиться:

• возможность создания агрегата, обладающего теми техническими характеристиками, которые нужны для эксплуатации в конкретных условиях;
• низкая себестоимость – самодельный мотосамокат из бензопилы можно соорудить практически из подручных средств. При этом, приспособление будет показывать достаточно высокую эффективность и обладать хорошей проходимостью на пересеченной местности;
• скромный расход горючего – двигатель от бытовой бензопилы потребляет сравнительно небольшое количество топлива. Таким образом, расход бензина у самоделки, собранной на основе ДВС бензиновой пилы, будет гораздо ниже, чем у магазинных мотовелосипедов;
• простота в эксплуатации неприхотливость в обслуживании – самодельные мопеды из бензопилы достаточно просто использовать. Все, что нужно для их обслуживания – это использование качественного бензина и моторного масла, а также своевременная замена смазки редуктора.

Бензиновый самокат из бензопилы достаточно просто ремонтировать. При условии правильной последовательности во время сборки, изготовитель агрегата получает свободный доступ к часто заменяемым деталям мопеда, что позволяет экономить время, ремонтируя его.

Велосипед с мотором от бензопилы своими руками

Непосредственно перед тем, как из велосипеда и бензопилы сделать мопед, его изготовителю потребуется тщательно подготовиться к работе.

Для переделки будут нужны:

• бензиновый двигатель – от его мощности зависит скорость передвижения на мопеде. Большинство современных бензопил комплектуются моторами, мощность которых составляет от 2 до 3 л. с. Такого ДВС будет достаточно для движения на скорости от 35 до 45 км/ч по ровной дороге;
• топливный резервуар – лучше всего выбирать емкость, изготовленную из нержавеющей стали. Если мопед или картинг из бензопилы будет эксплуатироваться на ровной дороге, то для его сборки подойдет и пластиковый резервуар;
• переключатель и электропроводка для подключения к системе зажигания ДВС;
• ручка газа и связующий велосипедный тросик, которые позволят водителю своевременно регулировать положение заслонки дросселя ДВС;
• детали для сборки кронштейна, а также гайки и болты, при помощи которых мотор можно будет надежно установить на раму велосипеда;
• цепи, шкивы и ремни – необходимы для подключения ведущего колеса к двигателю от бензопилы.

Многое при сборке мопеда зависит от правильной последовательности действий изготовителя.

Алгоритм работ должен быть таким:

1. В первую очередь изготовитель должен определить способ передачи усилия от мотора на ведущее колесо. Для этого потребуется заранее вычислить передаточное соотношение агрегата. В случае слишком низкого передаточного числа двигатель от бензопилы не сможет обеспечить нужную для движения тягу. В результате мопед или квадроцикл своими руками из бензопилы не сможет начать движение. Если передаточное число будет слишком высоким, то мотор начнет работать на максимально допустимых оборотах, что повысит его износ. При этом сам велосипед будет ехать очень медленно. При расчете передаточного числа нужно принимать во внимание средний пример. Так, если для сборки мотовелосипеда используется двигатель, мощностью примерно 1,78 л. с., и скоростью вращения на максимальных оборотах 12500 об/мин, то передаточное число должно составлять 1:26. Наиболее простой способ передачи усилия от шкива на ведущее колесо – напрямую. Более затратный метод заключается в использовании шкива или звездочки, которая дополнительно устанавливается на заднее ведущее колесо. При этом само колесо соединяется с мотором при помощи цепи или приводного ремня. При выборе между ремнем и цепью лучше отдавать предпочтение первому варианту, так как использование ремня при эксплуатации самодельного мопеда будет более безопасным для водителя и его пассажира;
2. На втором этапе изготовитель должен собрать сцепление. При этом, у желающего сделать мотовелосипед есть 2 варианта. Первый – это использование уже готового центробежного сцепления, которое изначально предусмотрено в фирменном устройстве бензопилы и включается в автоматическом режиме при наборе ее двигателем определенной скорости вращения. Второй метод заключается в использовании велосипедной трещотки. Оборудованный таким сцеплением мопед из бензопилы набирает определенную скорость передвижения и катиться по инерции. В это время сама трещотка не связана с ведущим колесом. Таким образом, после нескольких нажатий на рычаг газа, мотовелосипед может достаточно длительное время двигаться на холостых оборотах мотора. Это позволяет водителю сэкономить топливо, особенно, при движении по прямым участкам дороги;
3. Третий шаг при изготовлении мопеда из бензопилы – монтаж топливного резервуара и подключение органов управления агрегатом. Сам бензобак можно закрепить рядом с местом, в которое будет монтироваться используемый ДВС. Второй вариант – это установка резервуара на раме, однако в этом случае для его подключения к мотору потребуется провести топливный шланг. Для монтажа зажигания оператору потребуется протянуть от мотора провод и подключить его к переключателю, заранее расположенному на рукоятке. Это позволит быстро заглушить мотор в случае необходимости. Рядом с переключателем зажигания потребуется установить курок газа. Из него нужно предварительно снять фиксатор. Это позволит курку плавно перемещаться на рукоятке. Далее тросик от курка газа потребуется подключить к дроссельной заслонке штатного карбюратора.

Собрав мопед из двигателя от садового инструмента, его владелец может приступать к испытания самоделки. Для этого нужно залить в топливный бак свежее горючее, приготовленное в той же пропорции, что и для заправки бензопилы, и завести мотор при помощи стартера. Первый бак горючего нужно потратить на обкатку мопеда, передвигаясь, при этом, на низких и средних оборотах. После этого можно вновь заправить самоделку и начать ее более интенсивную эксплуатацию.

Как на велосипед поставить двигатель от бензопилы?

При сборке мотовелосипеда своими руками, изготовитель непременно столкнется с выбором способа монтажа двигателя от бензопилы. Всего существует 2 метода установки мотора. Первый из них – съемный. Это значит, что владелец самоделки сможет в любой момент снять двигатель и установить его обратно на бензопилу. Второй способ заключается в установке мотора путем приваривания его к штатной опорной раме велосипеда.

Каждый из способов крепления двигателя от пилы на мопед имеет свои преимущества и недостатки. Съемный метод более практичен, так как позволяет использовать двигатель от бензопилы сразу в двух целях. Единственный его недостаток –это недостаточная надежность, особенно, если на мотовелосипед устанавливается мощный мотор, сильная вибрация которого будет постепенно ослаблять фиксацию болтовых соединений.

Установка мотора на мопед путем сварки более надежна. Этот способ позволит водителю мопеда передвигаться по участкам с неровностями. Тем не менее, приваренный двигатель не получиться снять и установить обратно на садовый инструмент, что значительно ограничит области его применения.

Крепить сам двигатель от пилы лучше всего рядом с задним колесом мопеда, так как именно оно играет роль ведущего. Это позволит использовать для связи ДВС с колесом короткий ремень, который не запутается в спицах колеса во время движения мопеда по бездорожью. Для установки двигателя лучше всего предварительно подготовить металлическую платформу, которая будет играть роль опоры-держателя. Перед монтажом мотора нужно заранее приварить сам держатель и проверить надежность его фиксации на раме.

После крепления опоры на раме мопеда на нее можно установить сам мотор. Чтобы во время передвижения на мопеде на водителя и пассажира не попадали выхлопные газы, мотор нужно повернуть так, чтобы глушитель был направлен назад. Далее, если оператор не будет снимать двигатель с мотовелосипеда, то нижнюю часть ДВС потребуется приварить к опоре. Если же мотор будет съемным, то крепить его к держателю нужно при помощи заранее подготовленных болтовых соединений.

Чтобы проверить надежность фиксации мотора, водителю потребуется проехать на мопеде по бездорожью. Во время поездки нужно обратить внимание на посторонние звуки, которые может издавать ДВС. Если водитель заметил стучащий шум, значит, потребуется проверить крепление двигателя и, при необходимости, подтянуть болты.

pro-traktor.ru

своими руками, велосипед с мотором, двигателем, зажигание, муравей

Мопед, как и велосипед — экономичное и удобное средство передвижения. Ездит этот транспорт быстрее благодаря наличию привода. Мечта каждого велосипедиста — передвигаться быстро, не прилагая усилий. Осуществить мечту возможно: требуется просто укомплектовать байк движком.

Рассмотрим, как правильно сконструировать из подручных средств и деталей мопед из бензопилы.

Как сделать мопед из бензопилы и велосипеда

Начинать следует с поиска подходящего мотора. На эту роль подойдет сердце бензопилы. Используйте Дружбу. Помните о мощности. Самодельный мопед не сможет тронуться с места, если мощность двигателя меньше 2 л. с.
Для создания велосипеда с мотором от бензопилы своими руками понадобятся и другие комплектующие:

• аккумулятор;
• шкивы, шестерни;
• передаточный ремень или цепь;
• трос привода;
• хомуты для крепления;
• инструменты: отвертка, плоскогубцы и т. д.

Основным местом, на котором будут размещены элементы будущего агрегата, является рама велосипеда. Здесь крепежными хомутами на верхней трубе монтируется аккумулятор, на стыке трубы, проходящей под седлом и передней нижней, — двигатель, рядом бензобак.

Следующий шаг в сборке велосипеда с двигателем от бензопилы изготовление — передаточных колес-шкивов. С помощью этих элементов усилие, создаваемое мотором, передастся заднему колесу.

Используйте для создания шкивов колесики с внешним ограничителем размером с музыкальный диск.

Не забывайте о прочности и надежности крепления деталей.

Сборка мопеда продолжается, монтируем собранные детали:

1. Передний передаточный узел соединяем с валом движка.
2. На втулку заднего колеса закрепляем второй шкив.
3. Надеваем на передаточные узлы ремень. Если используете цепь, вместо шкивов возьмите шестерни.

Поставив мотор бензопилы на велосипед, переходим к подключению. Рабочий отсек двигателя соединяем с аккумулятором, монтируем механизм зажигания. Неотъемлемым этапом сборки мопеда является связка ручки для тормоза и мотора. Отрегулируйте натяжение соединительного троса так, чтобы при помощи ручки двигатель легко заводился.

Зажигание от бензопилы на мотоцикл

Запчасти бензопилы применяются и для модернизации устаревшего или требующего ремонта транспорта, такого как мотоцикл. Для усовершенствования этого средства передвижения часто используется система зажигания от пилы.

Понадобится:

• маховик;
• проставка для маховика со шпонкой;
• вентилятор;
• катушка с высоковольтным проводом;
• алюминиевая пластина для крепления катушки;
• болты, гайки.

Зажигание от бензопилы подойдет для мотоциклов Муравей, ИЖ Планета. В отличии от магнето, такое зажигание надежно и долговечно, не боится тряски и воды.

Полезные советы

Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:

1. Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
2. Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
3. Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
4. При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
5. С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
6. С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.

Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.

specmahina.ru
