Захотел себе парусник. Так как являлся новичком кораблестроительства решил начать с маленького судна. Что получилось смотрите далее. В предыдущей своей фишке выложил вторую свою лодку. А вот так все начиналось.

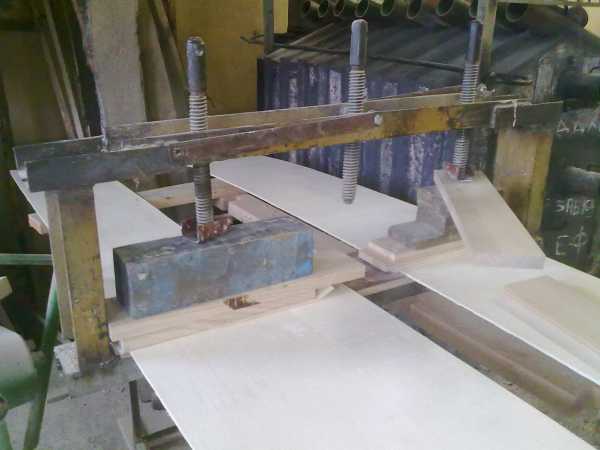

Склеиваю по длине заготовки.

Фанера толщиной 4 мм. борт и скула.

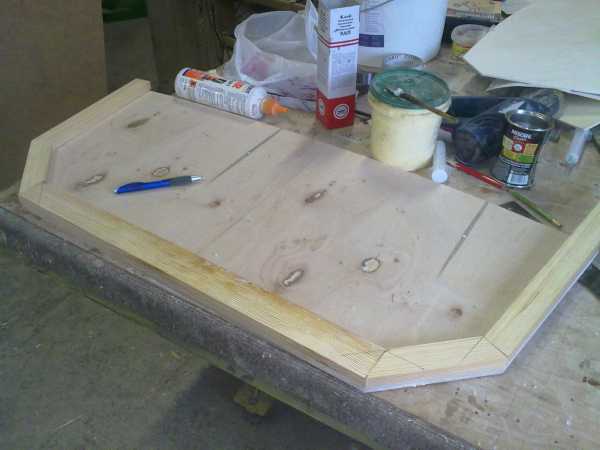

Готовлю транец (задняя стенка лодки).

Фанера 10 мм. Обвязка рейка сосна.

Склейка днища.

Склеено.

Вырезал скулу и борт.

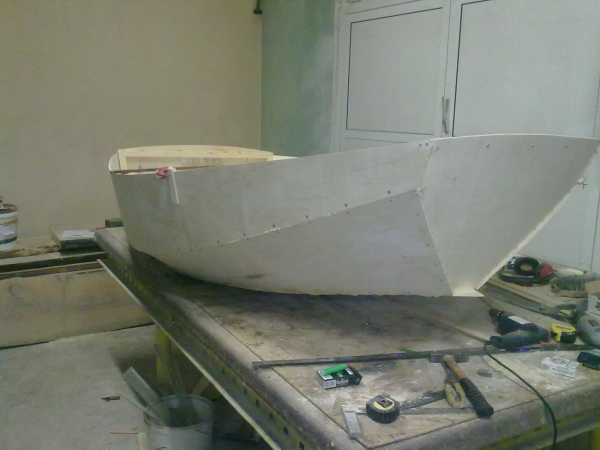

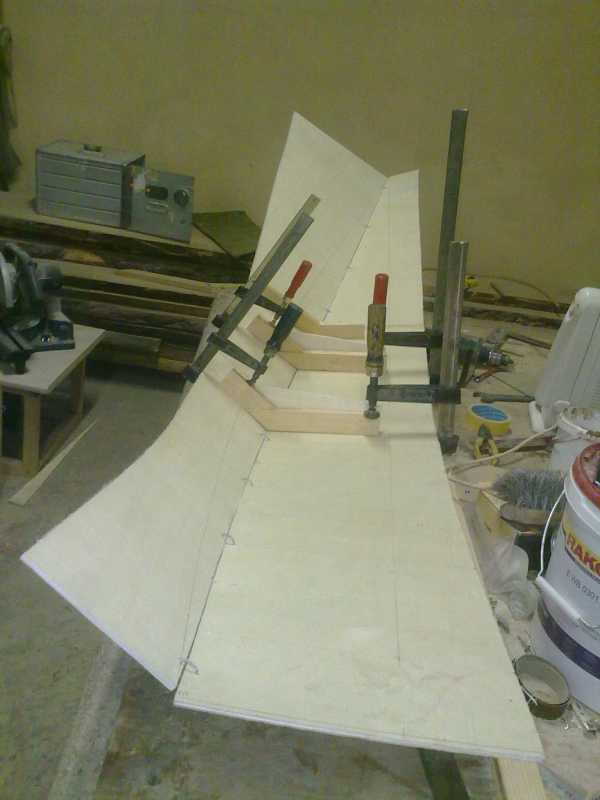

Свел детали, ну чтобы посмотреть.

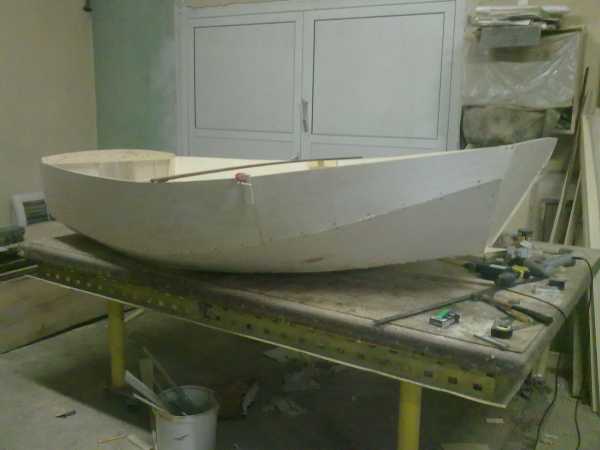

Свел все детали.

Размер корпуса 240х135х45. Вес готовой лодки со всеми потрохами 48 кг.

Формую носовой капот.

Установил швертколодец.

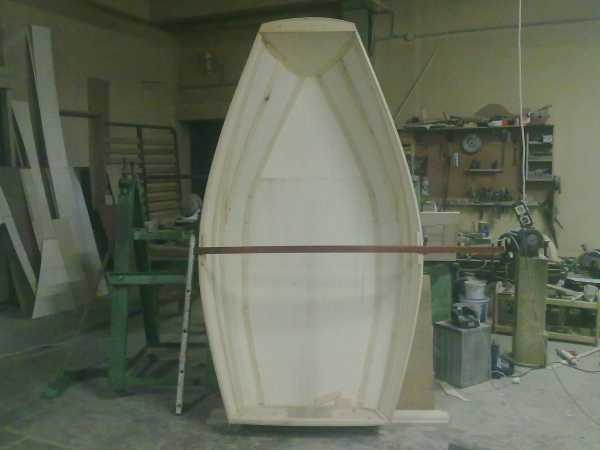

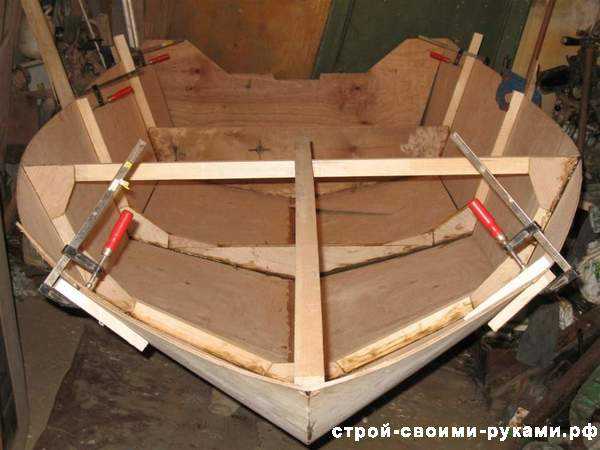

Вклеил усиления днища.

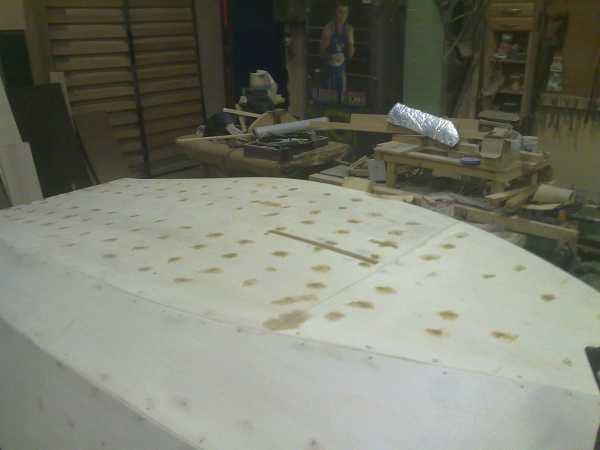

После выкрутил все шурупы и прошпатлевал все отверстия.

Прорез в днище- тот самый швертколодец.

Формую привальны брус.

Изготовил перо руля и румпель.

Паралельно изготовил рангоут. Мачта, гик, реек.

Привальный брус установлен.

Накрыл капот и начал пропитывать антисептиками внутрянку.

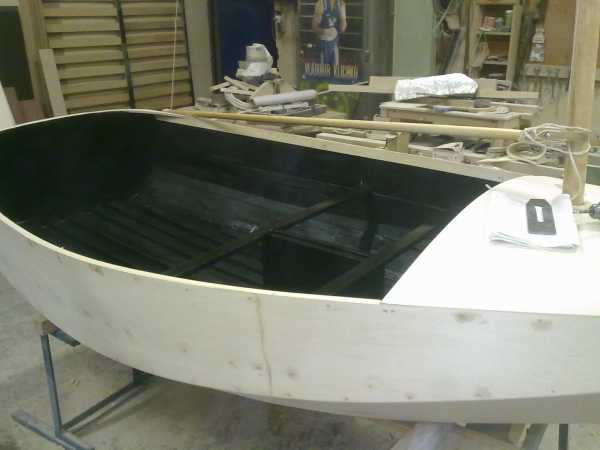

Чернее черного.

Пока сохнет антисептик начал проклейку стыков стеклотканью с эпоксидной смолой.

Повторный слой пропитки- грунтовка.

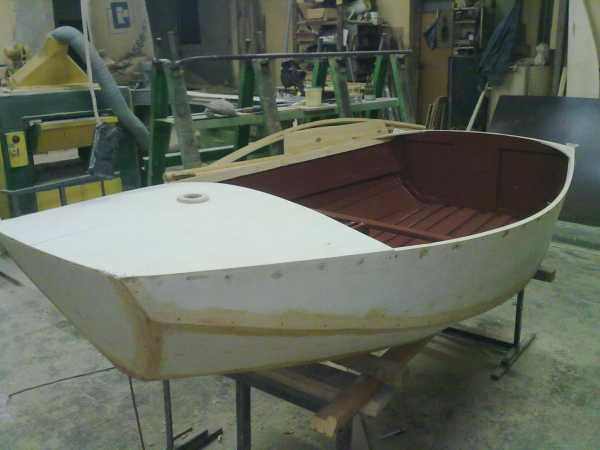

Покрасил внутри- два слоя краски.

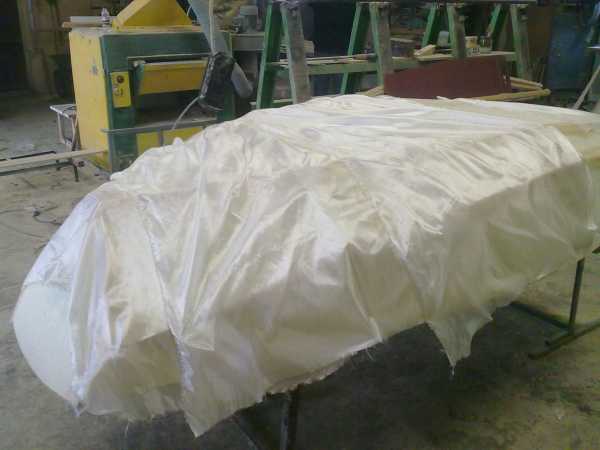

Оклейка стеклопластиком.

Нарезаю стеклоткань.

Отделал рулевое.

fishki.net

Лодка своими руками

При наличии лишних финансов можно выбрать и приобрести лодку на любой вкус. Если же имеется желание приложить к постройке лодки собственные усилия при минимальных затратах средств, следует взяться за дело самостоятельно. Тем более что вариантов постройки огромное количество.

Виды лодок по материалам изготовления

При сооружении лодок используют следующие материалы:

• Прорезиненная ткань;
• Пластиковые детали конструкции;
• Стальные элементы конструкции;
• Деревянная конструкция;
• Фанерная конструкция.

Надувные лодки

Прорезиненная ткань используется в изготовлении надувных лодок. Резиновые или лодки из полимерных составов имеют слабую устойчивость, плохо переносят низкие температуры и физическое воздействие, поэтому повреждения на глубокой воде заканчивается крупными неприятностями. Но есть и преимущества – они удобны в процессе хранения, легко транспортируются благодаря компактности в  свернутом виде.

Надувные лодки

Пластиковые лодки

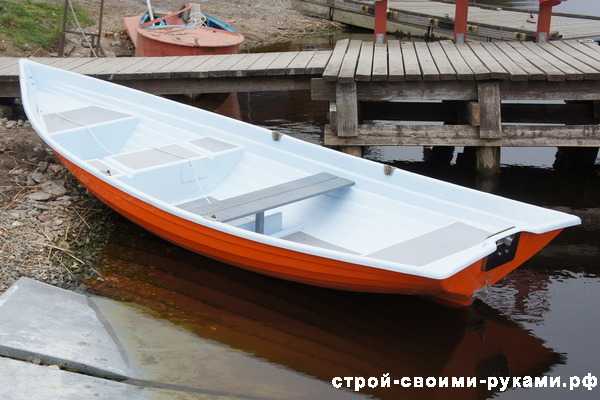

Это привлекательные внешне плавсредства. Производятся они в различных цветовых вариантах. Правильная эксплуатация пластиковой лодки отплатит хозяину долговечностью.

Пластиковые лодки

Эксплуатационные сроки у деревянных лодок меньше пластиковых. При изготовлении применяются деревянные доски. Для этого вида лодок важен постоянный уход с применением влагоотталкивающего состава. Перед спуском на воду лодки держат некоторое время в воде для сохранения геометрических параметров.

Деревянные лодки
!!!Важно!!!

Перед тем, как приступить к постройте лодки, ознакомьтесь с тематической информацией и оцените свои возможности в изготовлении выбранного вами варианта.

Фанерные лодки

Благодаря влагоустойчивости, большой прочности и сопротивляемости нагрузкам фанера является самим оптимальным из всех древесных материалов для постройки лодки. Единственная трудность, с которой сталкиваются изготовители – плохая податливость фанеры к изгибу. В результате чего плавные линии в конструкциях фанерных лодок большая редкость.

Фанерные лодки

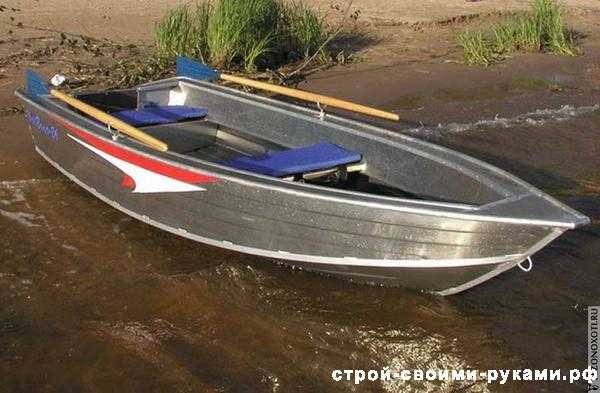

Металлические лодки

Такие лодки строятся с использованием дюралюминия в качестве основного строительного материала. Этот материал обладает износостойкостью и прочностью в эксплуатации. Можно использовать в постройке нержавеющую сталь, но это очень утяжеляет лодку и делает ее транспортировку проблематичной.

Металлические лодки

Постройка фанерной лодки

Перед началом работ стоит определиться с размерами будущего плавательного средства.

Совет

Стоит воспользоваться специальными компьютерными программами, позволяющие автоматически рассчитывать размеры каждой детали в 3D формате.

При покупке материала для постройки лодки (в данном случае фанеры) предпочтение нужно отдавать влагостойким вариантам. У них большой срок службы и ремонтировать лодку нужно будет гораздо реже. Для дна выбирайте 12-миллиметровую фанеру, для бортов – 10-миллиметровую.

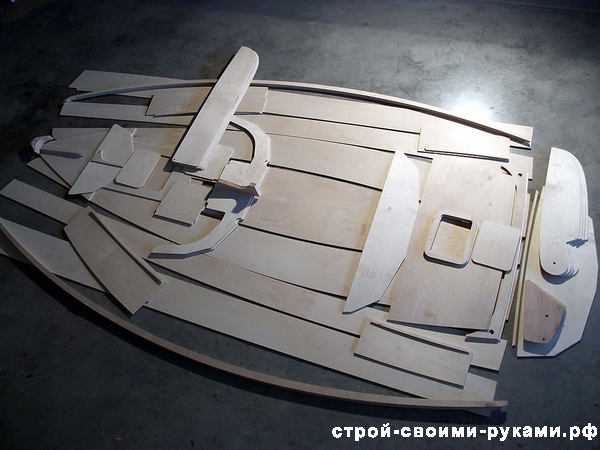

Выкройка и вырезание деталей

Заготовив основной материал, начинаем изготовление деталей. Делаем это с помощью кроя. Для выкройки подойдут большие бумажные листы (здесь пригодятся обои). Размеры выкройки должны быть идентичны реальным размерам деталей. Электролобзик идеально подойдет для резки фанеры.

Выкройка и вырезание деталей

Склеивание дна

Стандарты фанерных листов не позволят сделать дно сплошным. Придется склеивать его из нескольких составных. Крей, используемый для этих целей, обязательно должен обладать влагоотталкивающими свойствами. Сама операция склеивания проходит с использованием специально подготовленных полос фанеры 100-миллиметровой ширины.

Соединение деталей лодки

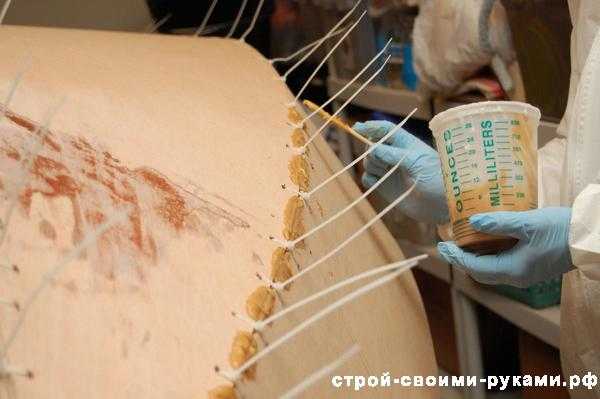

Ребра жесткости изготавливаются из березовых брусьев. Они клеятся внутри лодки под определенным углом. Детали между собой соединяются стальной проволокой или капроновой нитью, которые продеваются сквозь специально проделанные отверстия. Все без исключения стыки проклеиваются стеклотканью с помощью эпоксидной смолы (или влагостойкий клей). Проклейте все стыки и внутри, и снаружи конструкции.

Соединение деталей

Порядок сборки

Сборку начинают с боковых частей (кормы, носа и бортов). При этом необходимо следить за правильностью шагового расстояния, правильностью расположения деталей и угловых соединений. Укрепить ребра жесткости можно саморезами.

По аналогии крепим дно к корпусу. Причальный брус клеятся на внешние верхние бортовые части. Он будет предупреждать разрушение бортов в процессе причаливания.

сборка деталей лодки

Важная часть лодки – киль, отвечающий за устойчивость судна и его правильное вхождение в повороты. Его фиксируют по центру днища, и состоит он из нескольких реек для увеличения прочности лодки и устойчивости на плаву. Задняя часть кормы усиливается с использование специальных пропиток.

Опустив лодку на воду, проверяют отсутствие течи, и грузоподъемность. После удаления неполадок (если они есть), лодку в несколько слоев окрашивают масляной краской.

Как построить лодку дома. Фанерная лодка Харон история постройки
Вывод:

При постройке лодки самостоятельно важно не переоценить свои возможности и выбрать подходящий в финансовом и техническом смысле вариант. При выборе варианта деревянной лодки остановитесь на влагоотталкивающей фанере. Выкройку деталей производите при помощи больших листов бумаги. Монтаж конструкции начинайте с боковых деталей и заканчивайте креплением днища. Соединения элементов конструкции производят сшиванием их капроновой нитью или стальной проволокой. Стыки пропитываются влагостойким клеем внутри и снаружи конструкции. Готовое судно покрывают несколькими слоями масляной краски.

www.xn——8kcg4aacboreodxjfen5a.xn--p1ai

Самодельные лодки из фанеры. Лодка своими руками: чертежи

Многие предпочитают иметь личное плавсредство. Так как фирменные довольно много стоят, отличным выходом могут стать самодельные лодки из фанеры.

На судне, о котором пойдёт речь, может удобно разместиться три человека, к тому же его вес мал, как у обычной байдарки. Оно подходит как для рыбалки, так и для прогулок с друзьями или семьёй. При необходимости лодку можно оборудовать мотором или парусом.

Фанера — прочный материал, поэтому сделанные из неё самодельные моторные лодки могут разгоняться до очень приличных скоростей, при этом будут стабильны и безопасны.

Параметры будущей лодки

Рассматриваемое плавсредство будет иметь 4.500 мм в длину, ширина её — 1050 мм, а глубина — 400 мм. Такие параметры позволяют универсально использовать лодку.

Материал для изготовления

Чтобы корпус получился прочный и легко выдерживал нагрузки, лучше выбирать трехслойную фанеру, не имеющую сучков, с толщиной листов от 4 до 5 мм, и обязательно пропитанной клеем на смоляной основе. Из такого материала получаются отличные самодельные деревянные лодки.

Фанера применяется в судостроительстве повсеместно. Ведь из тонких слоёв фанеры, соединённых смоляным клеем, получается очень прочный шпон, который способен выдерживать огромные нагрузки.

Из чего состоит лодка

Основным элементом всей конструкции является киль. Он словно хребет лодки и к нему крепится с одной стороны форштевень, который образует нос, а с другой стороны ахтерштевень, образующий корму. Эти конструктивные элементы отвечают за продольную жёсткость судна, за то, чтобы самодельная моторная лодка из фанеры была прочной.

Поперечная жёсткость обеспечивается шпангоутами. Их нижняя часть, которая станет днищем, называется флортимберс, а две верхние боковые части именуются футоксами.

Когда все элементы собраны и надёжно скреплены, каркас обшивают фанерой. После этого для придания конструкции большей жёсткости, верх штевней, а также шпангоутов фиксируют досками – бортами.

Для обшивки корпуса фанерой нужно использовать цельные листы, которые будут полностью закрывать необходимую плоскость. Только так самодельные лодки и катера будут иметь минимальное количество швов. Фанера обшивки ложится на каркас, образуя плавные переходы линий и создавая обтекаемую форму лодки. Есть минимальный излом в ватерлинии только на шпангоутах 2 и 4.

Материалы для постройки лодки

• Фанера 3 листа 1500×1500 мм.
• Доски – сосновые 3 штуки длинной 6.5 м, а толщиной 15 мм.
• Две доски для киля и фальшкилей, длинна которых 6.5 м толщина 25 мм.
• Одна доска для изготовления кормового весла, длина которой 2 м.
• Доска, толщина которой 40 мм, а длина 6.5 м (для изготовления шпангоуты).
• Две доски на вёсла и штевни, длина 2 м, толщина 55 мм.
• Лёгкая ткань 10 м, которой будет покрываться корпус.
• 1 кг гашёной извести.
• 7 кг древесной смолы.
• 4 кг натуральной олифы.
• 2 кг масляной краски.
• Гвозди длиной 75, 50, 30 и 20 миллиметров.
• Уключины для вёсел с болтами и креплениями.

Изготавливаем детали

Создаём шпангоуты, их нужно вычертить на фанере. Чтобы всё было идеально ровно, применяют бумагу-миллиметровку. Делается лодка своими руками по чертежам, которые здесь будут представлены. Начнём с первого.

Первым делом нужно провести вертикальную ось или диаметральную плоскость — ДП. Затем чертятся горизонтальные линии так, чтобы ДП делила их пополам. Их должно быть девять штук, а расстояние между ними равно 5 сантиметрам. Затем на этих горизонтальных линиях ставят отметки, по которым будут создавать изгибы самой лодки. Делать их лучше при помощи металлической линейки, изогнув её по отметинам. Так сделанная лодка своими руками будет иметь идеальные очертания.

Теперь создаём внутренний контур. От нижней горизонтальной линии вверх чертятся ещё две, параллельные ей прямые на расстоянии 60 и 75 мм. После этого от внешнего изгиба к оси на шпангоутах №2, 3 и 4 отмеряется 130 мм. А на шпангоутах №1 и 5 в этих же местах откладывают по 100 мм, потому что они крайние и идут на сужение. Таким образом, вычерчиваем внутреннюю точку прилива на флортимберсе, после чего от неё проводим вниз линию к его верхнему срезу.

Строим внутренний контур футоксов

От внешней части внутрь откладывается 40 мм, по всей длине. А там, где к футоксам присоединяется флортимберс, нужно сделать немного шире, чтобы конструкция была надёжной. Благодаря этому элементу самодельные моторные лодки имеют необходимый запас прочности.

Когда всё сделано, чертёж нужно проверить, перегнув его по осевой линии. Если все контуры совпали — хорошо. Значит, можно делать выкройки из картона для дальнейшего переноса изображения на деревянные заготовки. В случае когда есть неточности, можно воспользоваться половиной, которая идеальна, и по ней сделать выкройки, приложив сначала одной стороной, а потом другой. В чертежах должна быть идеальная симметрия, иначе самодельные лодки из фанеры не получатся крепкими и устойчивыми на воде.

Как переносить изображение с шаблонов на дерево

Когда шаблоны готовы, прикладываем их на доску, толщина которой 40 мм. Расположение должно быть по направлению волокон дерева, нужно рассчитать всё так, чтобы они как можно меньше перерезались.

При черчении шаблонов и выпиливании по ним футоксов, стоит оставлять запас, делая их немного длиннее запланированных размеров. Изготавливая самодельные лодки из фанеры, чертежи делайте добросовестно, учитывая все нюансы! Представленные чертежи вам в этом помогут. Обратите внимание на некий запас на чертеже вида сбоку, а также на иллюстрации шпангоута, который изображён немного выше. Такой запас позволит избежать ошибок при сборке лодочного каркаса.

Когда флортимберсы и футоксы готовы, их кладут на чертёж чтобы отметить все перекрытия в соединениях. Отмечать всё нужно с запасом в миллиметр. Делается это для того, чтобы в процессе подгонки детали можно было более тщательно соединить.

Когда всё идеально сходится, можно крепить соединение гвоздями. Они должны пробить обе части шпангоута насквозь. Вышедший острый конец загните или расклепайте. Таким образом, ваши самодельные лодки из фанеры будут еще более прочными!

Так как к футоксам №2 и 4 прибивается обшивка, их стоит делать толщиной 40 мм, а для остальных можно взять доски тоньше — 30 мм.

Материал для форштевня

Если вы хотите, чтобы у вас получился хороший и прочный форштевень, берите для его изготовления дуб или вяз. Желательно, чтобы на заготовке был изгиб по форме форштевня. Если же не удастся найти, то делается он из двух частей, как показано на рисунке. Сначала выпиливается его форма, а потом края боковых кромок обтачивают под углом 25 градусов к оси лодки. Перед тем как делать плавсредство, нужно детально изучить чертежи лодок такой же конструкции.

Делаем киль

Нужно взять доску, толщина которой 25 мм, а длина — 3,5 м. На её поверхности чертят две линии, расстояние между которыми 70 мм. По ним и делают будущий киль.

Бортовые доски

Две доски обтёсывают, чтобы получились идеально ровные доски шириной 150 мм, а длиной 5 м.

Транец

Задняя стенка кормы, где крепится мотор, называется транец. Его делают из доски толщиной 25 мм. Сверху к нему прибивают брусок для большей прочности каркаса судна.

Каркас лодки

Собираются самодельные лодки из фанеры на верстаке, где устанавливают киль. К нему с одной стороны присоединяют ахтерштевень и закреплённый на нём транец, а с другой — форштевень. Остальные детали корпуса лодки, такие как штевни и шпангоуты, соединяют при помощи мелких гвоздей, шурупов, заклёпок, одним словом, тем что по мнению мастера, будет надёжнее держать.

Всё детально проверяется, чтобы исключить перекосы каркаса. Особенно нужно следить за тем, чтобы штевень и транец были на одной линии с осью. Это проверить очень легко: сверху на них закрепляют верёвку в натяг и смотрят, чтобы эта линия идеально сошлась с осью лодки. Перед созданием судна целесообразно просмотреть различные по конструкции самодельные лодки из фанеры, чертежи которых широко представлены в судомодельных журналах.

Все соединения должны быть проложены тканью, пропитанной смолой. Крепления с тканью соединяют при помощи гвоздей. Вбивают их так, чтобы они вылезли с другой стороны на пять миллиметров.

На киль закрепляются шпангоуты. На них делают пазы, в которые киль плотно закрепится. Вырезают их на полмиллиметра меньшего размера, чем нужно, чтобы в случае скоса была возможность всё поправить. Вообще, делая самодельные лодки и катера, стоит во всех соединениях оставлять зазоры, чтобы подгонять детали уже на собранном каркасе для идеальной его формы. А после этого все соединения прочно закрепляются гвоздями, как было описано выше.

Обшивка лодки фанерой

Для обшивки лодку переворачивают и малкуют шпангоуты. То есть выравнивают их поверхность, чтобы фанера идеально прилегала. Для этого берут металлическую линейку или что-нибудь ровное и упругое и прикладывают к поверхности шпангоута. Так будет отлично видно, где нужно снимать материал.

Чтобы фанера хорошо сгибалась, её распаривают. Нужно в корыто налить воды и развести под ним огонь. Сверху кладут лист фанеры. Вода её распаривает, и она становится более податливой. Идеальной выкройки, по которой можно вырезать обшивку, не существует, хотя многие чертежи лодок и представляют их. В любом случае это только приблизительные формы, потому как всё подгоняют индивидуально.

Волокна наружных слоёв фанеры должны идти вдоль корпуса лодки, так она будет намного прочнее в эксплуатации и при обшивке не лопнет.

Шпаклёвка и окраска

Для большей прочности и исключения протекания лодку нужно обтянуть тканью. Для этого сшивается чехол, который будет покрывать её до бортов. После этого делаются фальшкили для установки их с внешней стороны днища судна. В шпангоутах фальшкилей сверлят отверстия для их дальнейшего скрепления.

После этого делают шпаклёвку для лодки. Берут просеянную через сито известь, заливают в неё смолу, тщательно размешивают, пока она не станет напоминать по консистенции жидкое тесто. Затем делают лопаточку и шпаклюют весь корпус лодки.

Далее корпус до бортов дважды покрывают горячей смолой. На сырое покрытие одевают подготовленный ранее чехол из ткани. Её нужно тщательно обжать для плотного склеивания. Все складки хорошо разравнивают. После прибивают подготовленные фальшкили и сверху уже полностью собранную лодку покрывают смолой в три слоя. Затем её переворачивают килем вниз, отпиливают все ненужные зазоры и вынимают вспомогательные детали, покрывают двумя слоями олифы с разрывом в 35 часов. А затем окрашивают и украшают по желанию, как и другие самодельные лодки, фото которых можно увидеть в журналах или в данной статье.

Регистрирование судна

Регистрация самодельной лодки производится обращением в ГИМС. Там следует написать заявление, в котором указывается тип планируемого судна, паспортные данные, место проживания и телефон. Также нужно приложить чертежи судна со всех проекций, указать все места, где будут установлены механические части, в общем, всю касающуюся изделия информацию. К тому же нужно приложить чеки купленных материалов для постройки лодки. Только после рассмотрения проекта комиссией, будет принято решение о регистрации вашего самодельного плавсредства.
