Коптильня своими руками: чертежи, размеры, фото, видео

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Виды и условия копчения

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

    Копчение бывает:
  • холодное, с чуть теплым дымом 30-50ºС;
  • горячее, с температурой дыма 70-120ºС;
  • полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

В данной статье даём рекомендации, как своими руками произвести установку печи в баню с выносной топкой.
Подробности кладки печи длительного горения, работающей на угле, узнайте здесь.
Тут рассказываем, как опираясь на технические характеристики, сделать правильный выбор дровяной печи.

Холодного копчения

Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их дымохода. Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича

— впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

Ответственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма.

Металл подойдет лучше, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах. Оптимальный вариант — дымоход, выкопанный в земле. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

  • Прежде всего, топка расположена непосредственно под камерой копчения
    . Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
  • Коптильная камера в коптилках горячего копчения выполняется герметичной. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
  • Некоторые модели коптилок имеют крышку с гидрозатвором. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
  • На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
  • Еще одно обязательное условие — поддон для сбора сока и жира. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

Переносные мини-коптильни полугорячего копчения

Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

Конструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

Материал для изготовления — листовая сталь, лучше нержавеющая. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Видео: как сделать мини-коптилку своими руками.

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

  • ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
  • дуб — преимущественно для копчения дичи и красного мяса;
  • ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
  • вишня, яблоня — сыры, овощи, орехи и ягоды.
Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

gidpopechkam.ru

чертежи с размерами, видео изготовления

Любителям копченых изысков, которые разочаровались в покупных изделиях, непременно нужна собственная небольшая коптильня. Сама технология копчения, особенно горячего, ничуть не сложнее приготовления шашлыков и вполне доступна каждому. Устройство можно с легкостью купить, однако сделать его своими руками будет гораздо практичней и выгодней. При выборе коптильни, что при покупке, что при самостоятельном изготовлении, необходимо правильно выбрать ее размеры. От этого зависит не только правильность процесса копчения, но и количество насытившихся окружающих. Для среднестатистической семьи подсчитаны некоторые рекомендуемые значения: длины, высоты и ширины коптильни для горячего копчения.

Размеры

Рекомендуемая длина

Определяется предполагаемыми размерами рыбы, которую будут коптить в дальнейшем. Рекомендуется выбирать средний размер длины конструкции равный ~ 450 мм.

Ширина

Для пары-тройки средних рыбок, которые должны лежать свободно и равномерно обжариваться, рекомендуемая ширина коптильного устройства для горячего копчения равна ~ 250 мм.

Высота

Как правило, большинство коптилен являются двухъярусными конструкциями и для таких изделий рекомендуемая высота равна ~ 250 мм.

В итоге получается, что коптильня с размерами 450х250х250 мм отлично подойдет многим любителям копченостей.

Почему изначально необходимо выбрать коптильню именно горячего копчения?

Она обладает целым рядом преимуществ:

  • элементарность устройства многих конструкций, что позволяет легко их изготовить даже в домашних условиях;
  • скорость процесса горячего копчения достаточно велика;
  • не требуется вложения значительных финансов;
  • мобильность и универсальность подобных изделий. Коптильни для горячего копчения могут успешно функционировать в совершенно различных условиях: на даче, дома или просто на природе;
  • обеспечение высокого качества закопченных продуктов, которое явно превосходит качество покупной продукции.

Единственным недостатком является то, что горячее копчение продуктов не предусматривает их длительное хранение.

Если принято решение о самостоятельном изготовлении, то легко найти чертежи коптильни горячего копчения любой сложности. Это могут быть и элементарные конструкции из подходящих подручных средств, и сложные конструкции для горячего копчения, например, с гидрозатвором. Но независимо от сложности, во всех коптильнях используется единый принцип горячего копчения, который представлен на следующем эскизе:

Из данной схемы видно, что процесс копчения заключается в горячей обработке продуктов дымом от заложенной в конструкцию тлеющей щепы. Однако для качественного копчения необходимо выдерживать температурный интервал в диапазоне от min = 55° до max = 150°. Вот и весь принцип горячего копчения.

Рассмотрим самые популярные и удачные конструкции, которые наиболее приемлемы для изготовления своими руками.

Самодельные устройства

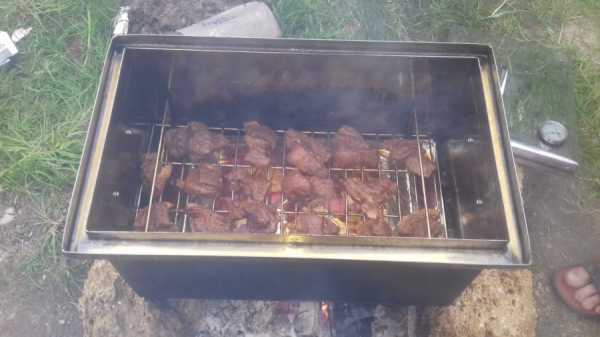

Очень востребованной оказалась следующая самодельная коптильня из листового металла.

Прямоугольная с применением сварки

Предлагаемая прямоугольная конструкция достаточно компактна, легко повторяется и очень эффективна.

Для ее изготовления потребуется предельный минимум материалов и инструментов:

  • два листа металла толщиной ~ 2 мм;
  • тонкая арматура-катанка;
  • сварочное устройство;
  • небольшая болгарка;
  • измерительный инструмент;
  • столярный угольник.

Чертеж этой популярной прямоугольной коптильни представлен ниже:

Непосредственный процесс изготовления не очень сложен и сводится к следующему:

  • Вырезаются необходимые комплектующие, то есть заготовки. Для этого используют болгарку.
  • Формируется короб коптильни и сваривается сваркой.
  • Проверяется взаимная перпендикулярность стенок.
  • Приваривается днище.
  • Изготовляется крышка изделия.
  • На внутренних боковых стенках закрепляются направляющие из арматуры. Они привариваются в двух уровнях. То есть направляющие на нижнем уровне служат опорой для поддона, а на верхнем уровне – предназначены для решетки.
  • На заключительном этапе привариваются ручки.

Еще один вариант прямоугольной коптильни тоже заслуживает внимания.

Прямоугольная разборная

Представленная прямоугольная коптильня отличается тем, что при ее изготовлении абсолютно отсутствуют сварочные работы. А это – немаловажно для многих. Крепление комплектующих самого изделия производится с помощью болтов.

Материал изготовления – сталь-нержавейка. Ее толщина равна:

  • крышка и боковые стенки ~ 0,8 мм – 1,0 мм;
  • дно коптильни ~ 1,5 мм.

Еще понадобится уголок для изготовления опор решеток.

Особенности изготовления:

  • Размеры коптильни можно выбрать произвольно.
  • Вырезаются заготовки стенок, и на одной из сторон каждой стенки формируется бортик сопряжения в 2 мм. В бортиках просверливаются по два отверстия для болтов крепления.
  • Собирается короб изделия и скрепляется болтами либо саморезами.
  • Закрепляются упорные угольники, которые должны находиться на длинных боковых стенках.
  • Изготовляются: крышка и дно коптильни. Конструкции днища и крышки совершенно аналогичны. Их размеры должны превышать площадь проекции короба коптильни на 4–6 мм.
  • Далее собранный ранее короб просто вставляется в конструкцию днища и в местах сопряжения днища со стенками тоже сверлятся отверстия для болтов.
  • Скомплектованное изделие скрепляется окончательно и закрывается крышкой. В крышке необходимо просверлить отверстие для выхода дыма.

Эта разборная конструкция прекрасно подходит для походных условий.

Еще одна неплохая коптильня, но цилиндрической формы, станет незаменимой в походе, так как это довольно оптимальный вариант для таких случаев.

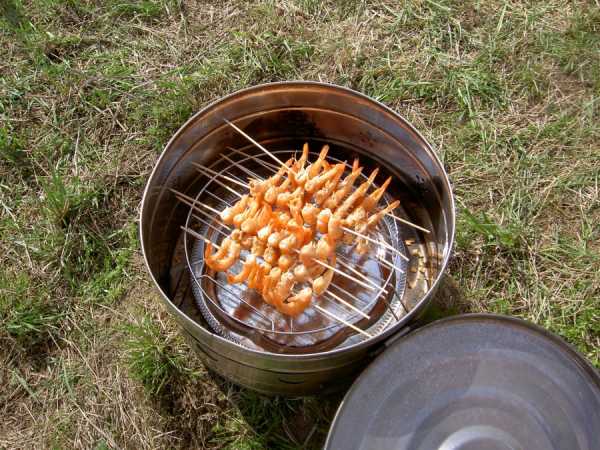

Цилиндрическая

Цилиндрическая коптильня может быть сварена из свернутого листа нержавейки либо из подходящего отрезка трубы.

Вполне подходящими размерами такой коптильни считаются:

  • диаметр цилиндра – 300 мм;
  • длина цилиндрической коптильни – 450 мм.

Конструктивными деталями этой интересной коптильни являются: корпус, противень, направляющие и крышка.

Кроме того, цилиндрическая коптильня может отлично служить:

  • компактной и эффективной палаточной печкой, если заполнить ее цилиндр горячими углями;
  • удобным лодочным черпаком;
  • надежным хранилищем мелких вещей.

Вполне естественно, что наилучших результатов копчения можно достигнуть только в стационарных условиях и с использованием кирпичных коптилен.

Кирпичная

Одна из возможных кирпичных конструкций изображена на следующем рисунке:

Внутреннее устройство кирпичной коптильни вполне понятно из представленного эскиза и особых пояснений не требует. Однако подобные конструкции являются дорогостоящими изделиями, так как применяется целый комплект различных материалов и конструктивных дополнений. Например, кирпичной коптильне обязательно необходим фундамент, топка монтируется в самой конструкции и так далее.

Как правило, такие коптильни сооружаются только на личных приусадебных участках.

Удивительно, но весьма неплохих результатов можно достичь, если использовать некоторые подручные средства. Схемы этих простейших устройств для горячего копчения в изобилии представлены в интернете. Отметим наиболее удачные конструкции.

Из бочки

Для этой конструкции вполне подойдет любая бочка подходящих размеров. Ее модернизируют согласно рисунку и дополняют необходимыми элементами. К сожалению, подобные коптильни недолговечны и достаточно быстро прогорают. Но для сезонного использования изделие из бочки является вполне приемлемым.

Из ведра

Еще одно простейшее решение с коптильней для горячего копчения – использовать обычное ведро.

Такая примитивная самодельная коптильня может стать отличным тренажером в освоении азов «коптильного дела». Решетки можно просто сплести из проволоки, а можно и вовсе обойтись без них. В последнем случае в корпусе ведра сверлятся отверстия для металлических штырей с крючками, и коптимые продукты просто подвешиваются на крючках.

На сооружение такого коптильного устройства уходит всего несколько минут, однако качество копчения получается довольно хорошим.

Весь процесс копчения в ведре-коптильне, например, рыбы, занимает около часа.

Существующие иные схемы и чертежи коптильни горячего копчения либо весьма сложны для повторения своими руками, либо недостаточно эффективны. Поэтому в этом обзоре они не рассматривались.

edaturistu.ru

Коптильня горячего копчения своими руками: чертежи, размеры и схемы

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

Устройство и принцип работы коптилки для горячего копчения

Такие установки могут быть разной конструкции и размеров, но они похожи по своему устройству и принципу работы.

Как работает коптильня

В коптилке горячего копчения мясо и рыба обрабатываются не успевшим остыть дымом. В большинстве таких аппаратов он вырабатывается прямо в коптильном шкафу:

  1. корпус коптильни ставится на подставку;
  2. на дно коптильной камеры насыпается щепа лиственных пород;
  3. выше опилок на подставке ставится поддон, в который будет стекать капающий жира;
  4. на крючках или направляющих на боковых стенках крепятся решётки с мясом;
  5. конструкция накрывается верхней крышкой или, в устройствах бльшего размера, боковой дверцей.

Под устройством разводится небольшой огонь, опилки нагреваются и начинают дымиться. Горячий дым поднимается кверху и коптит продукты. Для контроля температуры желательна установка градусника возле мяса или рыбы.

Совет! При укладке копчёностей необходимо учитывать, что самое горячее место снизу и там расположить более крупные куски.

Принцип работы коптильни

Устройство коптилки

В коптильном шкафу, любой конструкции, есть следующие элементы:

  • палка с крюками вверху камеры или крепления для решёток с самими решётками;
  • плотно закрывающаяся крышка сверху или дверца спереди;
  • на высоте 10-15 см от дна, а в коптильнях с дымогенератором на самом дне ставится поддон для сбора стекающего жира.

Совет! Лучше всего сделать своими руками корпус и другие детали коптилки из пищевой нержавейки. Она не подвержена коррозии и легче отмывается.

Наличие остальных элементов зависит от принципа дымообразования:

  • дым образовывается внутри коптильной камеры при нагреве насыпанных на дно опилок — конструкция коптильни ограничивается упомянутыми деталями;
  • дымообразование происходит при тлении находящихся на дне опилок — обязательна дверца для удаления пепла, поддувала и создающий тягу;
  • дым производится рядом расположенным дымогенератором — в нижней части корпуса на высоте 10-15 см, над поддоном, находится входное отверстие для дымохода, а в верхней выходное, для создания тяги.

Составляющие коптилки

Схема работы

Процесс копчения происходит при попадании дыма на продукты. В аппаратах горячего копчения он обычно вырабатывается внутри коптильной камеры опилками и щепой, которые нагреваются очагом, расположенным под днищем или тлеющими внутри камеры.

Если опилки тлеют внутри корпуса, то необходимо создать дыму условия для движения от щепы к выходному отверстию. Для этого необходимы дымовая труба сверху и поддувало снизу. Продукты на полках располагаются так, чтобы не мешать потокам дыма омывать их со всех сторон.

Справка! В промышленных установках это движение создаётся встроенными вентиляторами.

Принцип работы

Конструкция

Большая часть домашних коптилен делается похожими по своей конструкции. В них есть несколько обязательных элементов:

  • Крепление для решёток и прута. Делаются на боковых стенках.
  • Решётки или прут с крюками. Решётки устанавливаются в один или несколько ярусов с промежутками для продуктов, а прут сверху, под крышкой.
  • На расстоянии 5-10 см от дна на подставке ставится поддон. В него капает жир и влага с копчёностей.
  • На дно насыпается слой опилок. При нагреве они выделяют дым.
  • Корпус коптильни ставится на подставку из кусков труб или кирпичей. Устройства, предназначенные для обычной кухни ставятся прямо на газовую или электрическую плиту. Под корпусом зажигается огонь. От его величины зависит температура копчения и длительность процесса.
  • Есть дверца сбоку или крышка сверху. Через них засыпаются опилки и закладываются продукты.

Примером такой установки является коптильня из бочки. В ней есть все необходимые элементы:

  • В стенках на высоте 10 см от дна, в несколько рядов на расстоянии 30 см и вверху сверлятся отверстия. В них вставляются пруты для установки решёток и поддона.
  • На все ряды прутьев, кроме верхнего с крюками и нижнего, могут ставится решётки. При подвешивании продуктов на верхний прут на крюках решётки не ставятся.
  • На нижний ряд прутков ставится поддон для стекающего жира. Его размеры на 10-15 см меньше бочки.
  • На дно насыпаются опилки.
  • Под корпусом находится подставка высотой 20-30 см. Под днищем разводится небольшой костёр. Чем он больше, тем выше температура процесса.
  • Сверху бочка накрывается крышкой. Вместо него допускается использовать плотный мокрый мешок.

Похожее устройство и порядок изготовления, с поправкой на размеры и материал, имеют другие аппараты, например, коптильня из газового баллона.

Конструкция коптильни

Оптимальные размеры

Размер коптильни горячего копчения зависит от количества копчёностей, которые будут готовится за один раз.

Расстояние между отдельными кусками для свободной циркуляции дыма составляет 4-6 см.

Кроме этого, в правильной коптильне необходимо учесть следующие факторы:

  • слой опилок — 2-5 см;
  • от опилок до поддона — 5-10 см;
  • от поддона до продуктов — 5-10 см;
  • расстояние от нижнего края копчёностей до крышки.

Если продукты подвешены на крюках, то это расстояние составляет 2-3 см и длина копчёностей, а если на решётке, то толщина кусков и ещё 5-6 см. При нескольких решётках каждая добавляет к общей высоте столько же.

Учитывая все особенности конструкции, аппарат получается размером 50х30х30 см для эксплуатации коптильни на улице и 45х25х25 для нагрева коптильни на газу на кухне. Толщина стенок должна быть не менее 2 мм.

Важно! Увеличение размеров позволит готовить большее количество копчёностей за одну закладку, а уменьшение габаритов ведёт к ухудшению качества готового продукта.

Размеры коптильни

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

  • Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
  • Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

  1. на дно по краям ставятся две плоские банки из под кильки;
  2. между ними насыпаются опилки;
  3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
  4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
  5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Важно! При копчении из-под крышки начинает выходить дым, поэтому необходима вытяжка.

Схема миникоптильни

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Важно! Ведро необходимо эмалированное или из нержавеющей стали. Использование оцинкованного металла в коптильне горячего копчения вредно для здоровья!

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Совет! В коптильне второй конструкции вместо очага можно установить ТЭН или электроплитку.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Интересно! В аппаратах для промышленности и малого бизнеса опилки подаются шнековым механизмом на нагретый до высокой температуры ТЭН или нихромовую спираль.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

  • крышка на 10 мм больше и имеет загнутые края;
  • к верхней части корпуса приварен уголок 15х15мм;
  • в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Важно! При работе нужно следить за уровнем воды в гидрозатворе. Её нужно периодически подливать.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

moekopchenie.ru

особенности, чертежи, размеры, инструкция (90 фото)

Такое интересное устройство как коптильня горячего копчения радует своих хозяев вкусными продуктами, которые можно приготовить только с её помощью. Мало кто откажется от копченых блюд, да ещё и сделанных в собственной коптильне. Виды коптильни известны всем, всего их два различных вида, но именно о коптильне горячего копчения пойдёт речь.

Краткое содержимое статьи:

Почему стоит выбрать именно горячее копчение?

Самый главный аргумент в пользу горячего способа – это неповторимый вкус и аромат. Если готовить в коптильне холодного копчения, то вкус и запах дыма будет не таким сильным. Чаще всего именно поэтому люди отдают предпочтение горячему способу.

Стоит сравнить время приготовления. Если использовать холодную обработку, то минимальное время для приготовления составит 3 дня. Иногда процесс занимает даже неделю, а то и дольше. При горячей обработке пища будет готова от 40 до 120 минут.

Тем, кто заботится о своём здоровье или сидит на диете не стоит использовать горячий способ – при температурной обработке в пище накапливается некоторое количество веществ, которые могут повредить фигуре.


Принцип работы коптильни

На самом деле, все не так сложно, как может показаться с первого взгляда. Если поискать фото коптильни горячего копчения в различных конструкциях, видно, что необходимо принимать во внимание несколько основных правил, которые обязательны для исполнения. Например, важно сделать емкость для стекания жира, иначе будут образовываться канцерогены, делающие продукт не таким уж полезным.

Коптильня, сделанная своими руками может быть как переносная, так и в виде конструкции, которая всегда будет располагаться на одном месте. Важно только понять принцип работы для успешного изготовления. Чаще всего используется металлический цилиндр, который ставится или подвешивается над источником огня (плита, костёр).

Когда коптильня помещается над огнём, его задача нагреть опилки, которые находятся в самом низу. Они начинают обугливаться и выделять дым, который и придаёт такой аромат продуктам.


Важно, чтобы пища находилась в самом верху, а под ней находилась специальная емкость для стекания жира, для того, чтобы он не попадал на угли. При этом необходимо обеспечить герметичность цилиндра, чтобы воздух снаружи не проникал внутрь, но его излишки могли выходить наружу.

Изготовление коптильни своими руками

Для этого используются любые подручные средства. Медицинские биксы, решетки, деревянные бочки, ведра и кастрюли. Если правильно понять принцип работы коптильни – изготовление не составит труда и может применяться абсолютно любая утварь.


Помимо применения подручных средств возможно использовать металл в пластинах, но придётся применять инструмент для нарезки и обработки. Чертежи коптильни сделать не сложно, при том, что в интернете множество различных видов коптилен и можно адаптировать один из чертежей под свои размеры.

Имеется несколько положительных факторов, которые сильно влияют на выбор домашней коптильни сделанной своими руками. Например, конструкция может быть абсолютно любой, иметь несколько уровней, быть переносной или стационарной.


Затраты на изготовление своими руками минимальные и не требуют особых вложений, поэтому многие отдают предпочтение изготовить коптильню самостоятельно.

Для малого бизнеса или для редкого использования достаточно малых размеров. А вот для большой загрузки мяса потребуется использование большой, стационарной коптильни, которая может быть выполнена из нескольких металлических листов или кирпичей.

Нужно обратить внимание на то, что от коптильни будет идти много дыма, поэтому не стоит размещать её вблизи дома или мест, где содержатся животные.

Многие задаются вопросом: «какую щепу брать для копчения?». Самый лучший выбор – это щепа из кустарников и лиственных деревьев. Например, ольха, яблоня, дуб, груша, можжевельник и вишня. Это самые популярные виды, которые часто используются для копчения и их довольно просто приобрести в любых количествах.

Важно обращать внимание на размеры щепы, самая крупная должна быть не больше 10 сантиметров. Больший размер щепы будет труднее обуглить, это займёт больше времени и соответственно увеличит время приготовления.

Горячая мини-коптильня

Её используют в условиях, когда нет возможности сделать коптильню на улице. Применяется на кухне для копчения малых объемов пищи. Она имеет достаточно малые размеры для того, чтобы с легкостью поместиться на газовой плите и не мешать. Её также можно изготовить своими руками или купить в специализированном магазине.

Именно мини коптильня сейчас стала самой популярной, ведь её удобно брать с собой на охоту и рыбалку. Она не занимает много места, быстро остывает. Если мини коптильня сделана своими руками, то ее можно разобрать и собрать затрачивая минимум усилий и времени.


Техника безопасности

Для использования коптильни на кухне важно обезопасить себя и своих близких. Для этого у устройства должен быть отвод лишнего воздуха (клапан), но помимо этого обязателен вывод воздуха в вытяжку или окно. Обычно используется длинный шланг, который присоединяют к клапану. А само помещение должно быть хорошо проветриваемым.

Соблюдение элементарной техники безопасности позволит спокойно заниматься копчением в домашних условиях не боясь за себя и своих близких. А для ещё большей безопасности в специальных магазинах можно найти электрические коптильни.

Для увеличения производительности используют принудительную закачку дыма. Для этого нужен компрессор или вентилятор, который будет искусственно увеличивать количество дыма поступающего внутрь коптильни. Это увеличит прогреваемость продуктов и аромат дыма.

Итог

Домашняя коптильня позволяет изготавливать мясные деликатесы на любой вкус, а также иногда и для малого бизнеса. Помимо мясопродуктов для копчения используют фрукты и овощи. Например, абрикосы, баклажаны, картофель, сливы, яблоки и даже бананы.

А благородные сорта грибов охотно покупают рестораны для создания уникальных блюд. При изготовлении своими руками – размеры коптильни, её форма и внешний вид зависят только от фантазии и наличия инструментов, а также желания.

Фото коптильни горячего копчения


Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Коптильня холодного и горячего копчения своими руками: как сделать в домашних условиях

Копченые продукты широко используются и многими любимы. Процесс их приготовления подразумевает обработку дымом. Это несложно сделать и в домашних условиях, при знании технологии и наличии специального устройства (например, покупной электрокоптильни).

Такое приспособление можно оборудовать самостоятельно — достаточно изучить принцип работы, выбрать тип коптильни (горячего или холодного копчения), составить чертеж и определить размеры.

Принцип холодного и горячего копчения

Во время копчения происходит обработка продуктов питания дымом. При таком приготовлении удаётся сохранить витамины и полезные микроэлементы, но уничтожить болезнетворных бактерий и паразитов. Копченые продукты сохраняются длительный срок, поскольку дым оказывает консервирующее действие. Конечный результат приготовления зависит от того, насколько была соблюдена технология копчения — необходимо следить за равномерностью нагревания, температурой и количеством дыма.

Коптить можно при разных температурах. Согласно этому выделяют два вида копчения:

  1. Холодное. В этом случае удается получить наиболее вкусные продукты. Но для успешного результата необходима предварительная подготовка. Обработка осуществляется при температуре от 25 до 45 градусов. Длительность может составлять несколько дней.
  2. Горячее. Этот способ отличается быстротой и удобством. Для того чтобы приготовить мясо или рыбу, достаточно 4 часов. Температура воздействия варьируется от 50 до 100 градусов. Недостатком способа является то, что приготовленные таким образом продукты быстро портятся.

Обычно коптильни ориентированы на один из этих двух способов тепловой обработки. Но встречаются и универсальные приспособления, являющиеся усреднённым вариантом.

Отличие разных видов копчения:

Типы коптилен

Перед тем как заниматься устройством коптильни, нужно определить, какая разновидность изделия нужна. Это зависит от частоты предполагаемого использования, от места ее расположения и других обстоятельств.

Основными типами коптилен можно назвать:

  1. Вертикальная (шахтная). Такое устройство отличается простотой монтажа. Для него не требуется много места. Оно имеет вид канонического шалаша, в котором продукты для копчения располагают в верхней части. Недостатком приспособлений такого типа являются трудности с регулированием дымообразования. Также в таких коптильнях нельзя использовать метод окуривания.
  2. Горизонтальная (туннельная). Такую коптилку устроить достаточно сложно. Для установки необходим особый участок земли — со склоном. Дымогенератор в этом устройстве находится в специальной камере, что позволяет обрабатывать продукты при любой погоде. В зависимости от того, насколько длинным делается канал, есть возможность использовать приспособление как для горячего, так и для холодного копчения.

Также выделяются типы изделий согласно виду обработки. Встречаются коптильни горячего и холодного копчения, особенности конструкции которых необходимо учесть при сооружении в домашних условиях.

Как сделать коптильню своими руками — пошаговые инструкции

Самодельная коптилка для рыбы или мяса может функционировать ничуть не хуже магазинного варианта при знании технологии ее создания. Предварительно необходимо подумать, коптильню какого типа хотелось бы иметь и куда ее установить. После этого можно разработать чертежи и подготовить материалы.

Вариант чертежа самодельной коптильни холодного копчения на фото:

Чертежи дымогенераторов для коптильни:

Стационарная

Такие коптильни чаще всего делают из кирпича или камня. Усилий для их изготовления требуется немного, но очень важно соблюсти технологию. Эти сооружения можно использовать для обоих типов копчения.

При сборе такой конструкции необходимо заложить фундамент. Непосредственно на земле коптилку делать не стоит, поскольку под тяжестью грунт может осесть, что ведет к разрушению. Иногда фундамент стоит укрепить арматурой.

После создания фундамента закладывают нижнюю часть стен и проводят тоннельный дымоход. В длину он может достигать 2 метров. Трубу рекомендуется утеплить — для этого можно воспользоваться стекловатой.

Сооружение должно быть полым. Топку и печь нужно строить из огнеупорного кирпича, поскольку именно там будут самые высокие температуры. Другие элементы устройства можно изготавливать даже из декоративных кирпичей.

Вторую часть сооружения отделяют от первой бетонной плитой либо стяжкой. Желательно укрепить ее стальной арматурой. Нужно выделить две камеры. Одна будет использоваться для копчения, другая станет основой для печи.

Далее выстраивают печь. Плюсом такого сооружения является универсальность. Его можно применять в качестве коптильни, также она годится для запекания продуктов и приготовления барбекю.

Коптильная камера должна размещаться рядом с дымоходом. Дополнительная отделка ей не требуется. Единственным условием является наличие плотной двери. Важна герметичность, а изготавливать ее лучше из дерева.

Вариант коптильной камеры, чертеж:

Сверху к коптильной камере присоединяют трубу для отвода дыма. Выбирать тип копчения можно за счёт регулировки тяги. Малый огонь и интенсивная тяга обеспечат холодное копчение, а при сильном огне и ограниченной тяге будет осуществляться горячее копчение.

Дымоход для такой конструкции лучше создавать из металла. Пористые материалы склонны поглощать вредные вещества, что отражается на качестве еды. Металлический дымоход периодически нужно чистить от сажи.

Пошаговое строительство коптильни из кирпича своими руками на видео:

Походная

Переносные коптильни отличаются удобством. Их можно использовать на даче или дома, их нередко берут с собой на природу. Лучше всего в качестве походного устройства применять мини-коптилку, выполненную в виде закрывающегося ящика. Ее несложно соорудить самостоятельно. Она удобна для перевозки, а температуру в ней можно поддерживать на уровне 70 градусов. Принцип обработки продуктов в таком приспособлении — полугорячий. После ее воздействия еду можно хранить около 3 дней.

Конструкция состоит из ящика и крышки. Внутри находятся решётки и поддон для оттока жира. Древесную стружку сыплют на дно, после чего коптилку размещают на костре. Опилки тлеют, и дым от них оказывается в камере, обрабатывая продукты. На крышке можно создать гидрозатвор и отверстие для выведения дыма.

Изготавливают коптильню из листов нержавеющей стали. Толщина материала должна быть не менее полутора миллиметров. Решетки надо выбирать те, что снабжены нержавеющим покрытием.

Чертеж походной конструкции:

Вариант походной коптильни без инструментов и материалов:

Простейшая коптильня горячего копчения

Простую домашнюю коптильню горячего копчения удается оборудовать из стального ведра. Для конструкции потребуется две решетки, сделанные из нержавеющей стали. Первую располагают на уровне 10 см от дна, другую немного выше. Опилки сыплют на нижнюю часть ведра, а саму конструкцию размещают на костре.

Плюсом коптилки можно назвать простоту ее устройства, а также мобильность. Недостатком являются небольшие размеры, которые не позволяют готовить много продуктов одновременно.

На мангале

Быстро создать своими руками коптильню горячего копчения можно из металлической трубы. В неё помещают решетку, под которую сыплют опилки. Продукты для обработки выкладывают на решётку, а трубу располагают на мангале. Обязательно нужно герметично закрыть сооружение. Такие конструкции создаются быстро и особенно актуальны во время пикника.

Из газового баллона

Более трудным вариантом является изготовление устройства из газового баллона. Перед началом работы нужно выпустить из него остатки газа и отпилить вентиль. Далее следует слить газолин и сжечь. Баллон тщательно моют, после чего можно приступать к конструированию коптильни.

В одной из стен прорезают дверь, через которую будут загружаться продукты. Держаться она должна на приваренных петлях. В нижней части баллона положено выпилить кусок, чтобы сделать заготовку для топки. Сама топка собирается из металла. Ее приваривают к баллону и прокаливают на огне.

Коптильня из бочки

Популярным вариантом коптильни холодного копчения является сооружение из бочки, которое нетрудно сделать своими руками. Для его сборки понадобится старая металлическая бочка. Благодаря крупным размерам, эту конструкцию можно снабдить решетками и крюками для расположения продуктов.

Можно устроить коптилку из бочки, подходящую для холодного или горячего копчения. Для первого варианта коптильную камеру располагают на расстоянии от очага. А для обработки пищи горячим дымом очаг располагают прямо под бочкой.

Не менее популярен вариант сооружения, который делают из двух одинаковых бочек. Их приваривают друг к другу в виде буквы «Т». Нижняя емкость предназначена под будущую топку. В ней вырезают проем и устанавливают дверь. В самом низу размещают жаровню, куда станут загружаться опилки. Вторая бочка станет камерой для приготовления. Внутри нее фиксируют крепкую решётку для продуктов.

Коптильня из холодильника

Удобной разновидностью коптилки можно назвать изделие из старого холодильника. Из него нужно убрать электрические элементы, после чего коробка может стать вместительным устройством для копчения продуктов.

В верхней части холодильника проделывают небольшое отверстие, через которое будет удаляться дым. Решетки располагают внутри, предварительно установив на стенах уголки-держатели. Можно добавить крюки для развешивания продуктов. Под всем этим необходимо разместить поддон для жира.

Очень важно, чтобы дверца этого устройства хорошо закрывалась и не пропускала воздух.

Как обустроиться на чердаке?

Если лучшим вариантом коптильни для квартиры являются переносные устройства, то в доме можно выделить специальное помещение для ее установки. Очень часто для этих целей используют чердак.

Коптилку можно присоединить к дымоходу печи или камина. Это позволит одновременно обогревать дом и готовить любимые блюда.

Дрова и щепа — какие нужны?

Вкус приготовленных продуктов зависит от типа древесины, которая сжигается для появления дыма. Универсальным видом древесины является ольха — такую щепу можно жечь для обработки овощей, рыбы и мяса.

Березовые или ивовые опилки подходят для дичи или болотной рыбы. В процессе копчения красного мяса применяют дуб.

Яблоневая либо вишневая щепа нужна для ягод, сыров, орехов или овощей. Чтобы в процессе приготовления продукты не размокли, следует соблюдать требования относительно влажности древесины. Этот показатель не должен превышать 15%.

1decor.org

Коптильня холодного копчения своими руками

Коптильня холодного копчения своими руками пополнит домашний рацион деликатесами, обеспечив гарантированную экологичность продуктов. Она представляет герметичную емкость для размещении рыбы, мяса, сала, в которую подается охлажденный ароматический дым. Продукт не подвергается термообработке (отличие от горячего способа), подвяливается, становясь пригодным для длительного хранения.

Технология сложнее горячего копчения за счет дополнительного элемента – дымохода, разнесения топки, камеры для продуктов. Однако, при достаточных навыках, конструкция по силам домашнему мастеру из подручных средств.

Стационарная холодная коптильня

Чертежи коптильни холодного копчения своими руками, приведенные ниже, поясняют схему конструкции. Основные отличия стационарной установки выглядят следующим образом:

  • очаг – оборудуется на постоянной основе, обкладывается камнем, кирпичом, негорючими материалами, защищается от осадков

  • камера для продуктов – габариты подбираются индивидуально в зависимости от режима эксплуатации, потребностей семьи в деликатесах этого типа

  • дымоход – труба укладывается в земле либо проходит по воздуху

При сооружении камеры следует учесть рельеф участка, чтобы сэкономить бюджет строительства. Теплый воздух поднимается вверх, поэтому, достаточно использовать имеющийся склон в качестве естественного дымохода, уложив на нем наклонно трубу. Дым из топки подается в ее нижнюю часть, охлаждается при прохождении 3 – 2 м внутри нее, перемещается естественным способом в бочку, корпус холодильника, шкаф, металлическую конструкцию, в верхней части которых имеется небольшой дымоотвод.

Фото коптильни холодного копчения позволяет увидеть качественную интеграцию сооружения на рельефе участка.

Засыпка дымохода землей позволит сократить длину трубы за счет интенсивного охлаждения. При воздушной прокладке рекомендуется протяженность дымохода 3 – 2 м.

В качестве очага может использоваться стационарная печь из листового металла, куска заглушенной трубы большого диаметра. Конструкция должна обеспечивать периодическую очистку дымохода от сажи. Поэтому, не рекомендуется использовать неразъемное соединение трубы с камерой, печью.

При стационарном размещении этого оборудования учитываются все факторы, влияющие на процесс, вплоть до розы ветров. Этим обеспечивается экономия топлива, отсутствие дыма на участке. В походных условиях конструкция обычно имеет жесткую привязку к ландшафту, данный нюанс учесть невозможно.

Мобильная (походная) коптильня ХК

В связи с максимально простой конструкцией, коптильня холодного копчения своими руками может изготавливаться в походных условиях. Для этого достаточно взять с собой кусок полиэтиленовой пленки, колья или брус для импровизированного каркаса, прутья с крюками для подвешивания продуктов. Весь перечисленный материал вмещается в легковое авто, не доставляя дискомфорта.

В этом случае рациональнее заменить трубу, транспортировка которой осложняется весом, габаритами дымохода, более простой конструкцией:

  • достаточно найти на местности уклон в пределах 60 градусов
  • укрыть его ветвями, брезентом, засыпав дерном (импровизированная труба)
  • установить в верхней части каркас из кольев, бруса
  • обтянуть его полиэтиленом
  • смонтировать внутри конструкции стойку с крючками либо разместить прутья для рыбы
  • развести в нижней части костер, обеспечив подачу дыма

Чертежи коптильни холодного копчения своими руками мобильного типа позволяют полакомиться копченой рыбой во время многодневной рыбалки, туристического похода.

При разовой загородной поездке приготовить холодно копченые продукты не получится. Процесс занимает от двух суток, рыба приготовиться не успеет.

Варианты камеры для продуктов

Коптильня холодного копчения своими руками может использовать в качестве камеры подручные материалы либо изготавливаться в виде специальной конструкции. В первом случае с задачей складирования рыбы, сала отлично справятся:

  • бочка 200 л – при подключении дымохода снизу устанавливается на треногу, при вводе сбоку может покоиться на земле

  • корпус б/у холодильника – максимальная герметичность за счет заводских уплотнений, удобная дверка, самодостотачный дизайн в интерьере участка

  • каркасная конструкция – холодный дым не опасен для деревянной обшивки, для повышения пожаробезопасности участки возле дымохода можно обшить металлом

  • кирпичная кладка – высокий бюджет строительства, высокая герметичность, максимальные возможности дизайна фасадов, качественная интеграция в ландшафт

Коптильня холодного копчения фото которой приведено ниже, использует в качестве камеры для продуктов металлическую емкость. Этот вариант удобен для обеспечения одинакового ресурса всех элементов конструкции. Металлическая труба дымохода соединяет железную печь с металлическим шкафом, внутри которого расположены полки.

При размещении ярусов внутри продуктовой камеры следует учесть размеры тушек. Крупная рыба развешивается внизу, ближе к источнику дыма, мелкая в верхней части. Поэтому, разумнее делать неодинаковый шаг крючков, прутьев по высоте бака. Рекомендуемая высота, ширина камеры составляет 1 – 0,5 м в любом сочетании. На практике, габариты подбираются индивидуально.

В бочках оптимальным вариантом являются уложенные под 90 градусов прутья, на которых крючками подвешена рыба. В боковых стенках холодильников б/у, выбранных в качестве продуктовой камеры, обычно имеются пазы для размещения решеток.

Как сделать дымоход холодной коптильни?

Основная сложность в коптильне холодного копчения своими руками заключается в размещении трубы дымохода, обеспечении герметичности с обеих ее сторон. При значительной протяженности потребуется одна либо несколько подпорок в средней части. Их изготавливают из кирпича, металлопроката либо пиломатериала, изолируя в последнем варианте древесину от горячей трубы асбестом, базальтовой ватой, металлическим листом.

Длина дымохода зависит от типа приготовления продукта, мощности печи:

  • оптимальной температурой дыма для холодного способа является +40 – +15°С
  • укоротив трубу, можно поднять температуру до 60°С, обеспечив полугорячее копчение

На фото коптильни холодного копчения герметичность трубы при вводе в емкость обеспечивается асбестовым шнуром. В стационарных установках проблема герметичности легко решается привариванием фланца к днищу, ответного к дымоходу. В этом случае применяются паронитовые либо резиновые прокладки, сохраняется высокая ремонтопригодность всех узлов, нуждающихся в периодической прочистке.

Топка коптильни холодного типа

Бюджетным вариантом для коптильни холодного копчения своими руками является приямок с обычным костром, в котором регулируется интенсивность дымообразования. Печь может изготавливаться из труб, листовогоматериала, выкладываться из рядового, огнеупорного кирпича. В последнем случае лучше использовать глину либо готовые сухие смеси на ее основе, сбалансированные для печных работ.

Изготавливая коптильню холодного копчения своими руками, можно обойтись без металлической трубы, выложив в земле канал из кирпича. Этот материал наиболее устойчив к механическим повреждениям, однако, в глинистых грунтах наблюдаются значительные подвижки вследствие сил пучения. Эти усилия способны нарушить герметичность дымохода, поэтому, после окончания зимнего сезона необходим наружный осмотр конструкции.

Кирпичная кладка обеспечивает нормальную герметичность:

  • внизу склона выкладывается топка
  • кладка продолжается по склону
  • под деревянный шкаф этим же кирпичом выкладывается колодец, являющийся одновременно основанием, дымоходной трубой

В этом случае увеличивается интенсивность окуривания продуктов дымом за счет большего входного отверстия. Для нормального наполнения камеры достаточно колодца 2 х2 кирпича с внутренним отверстием 25 х 25 см, соответственно.

В походных условиях используется стелящееся свойство дыма, поднимающегося по слонам возле поверхности земли. Поэтому, достаточно организовать его внизу склона, направить по самодельному желобу (прутья, лапы деревьев, заваленные дерном) к камере, внутри которой развешена рыба.

При незначительной длине дымохода (отсутствие длинной трубы, ограниченное пространство участка) можно снабдить его системой охлаждения. Например, кожухом, наполненным водой, земляной засыпкой. Это обеспечит качественное снижение температуры до нужного значения (40 – 20°С для рыбы, 25 – 15°С для мяса).

В качестве мобильного очага могут использоваться туристические печи, сделанные самостоятельно либо приобретенные в соответствующем магазине. Они легко транспортируются, обычно имеют вид трансформеров либо разборных конструкций.

Лучшим вариантом опилок для технологии холодного копчения являются крошки вишни, ольхи, груши, ивы, яблони, дуба. Хвойные породы строжайше запрещены, так как, рыба будет горчить. Процесс занимает несколько суток, поэтому, необходимо поддерживать образование дыма все это время. Вкус продукта улучшают добавлением в стружки, опилки, уложенные поверх углей, розмарина, шалфея, базилика, прочих специй.

Преимуществом технологии является сохранение жировой прослойки, которая не вытекает при низких температурах. Внутренняя часть резервуара для продуктов требует меньших расходов по поддержанию гигиены, по сравнению с горячим способом.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
