Простой электродвигатель своими руками из подручных средств

Многие радиолюбители всегда не прочь смастерить какой-нибудь декоративный прибор исключительно в демонстративных целях. Для этого используются простейшие схемы и подручные средства, особенно большим спросом пользуются подвижные механизмы, способные наглядно показать воздействие электрического тока. В качестве примера мы рассмотрим, как сделать простой электродвигатель в домашних условиях.

Что понадобится для простейшего электродвигателя?

Учтите, что изготовить рабочую электрическую машину, предназначенную для совершения какой либо полезной работы от вращения вала в домашних условиях довольно сложно. Поэтому мы рассмотрим простую модель, демонстрирующую принцип работы электрического двигателя. С его помощью вы можете продемонстрировать взаимодействие магнитных полей в обмотке якоря и статоре. Такая модель будет полезной в качестве наглядного пособия для школы или приятного  и познавательного времяпрепровождения с детьми.

Для изготовления простейшего самодельного электродвигателя вам понадобится обычная пальчиковая батарейка, кусочек медной проволоки с лаковой изоляцией, кусочек постоянного магнита, по размерам не больше батарейки, пара скрепок. Из инструмента хватит кусачек или пассатижей, кусочка наждачной бумаги или другой абразивный инструмент, скотч.

Процесс изготовления электродвигателя состоит из таких этапов:

  • Намотайте на пальчиковую батарейку от 10 до 15 витков медной проволоки – это и будет ротор мотора. Можно использовать не только батарейку, но и любое круглое основание.
  • Снимите намотку с батарейки, постарайтесь не сильно нарушать диаметр витков. Зафиксируйте всю катушку двумя диаметрально противоположными витками, как показано на рисунке ниже. Рис. 1: зафиксируйте обмотку витками
  • При помощи мелкого наждака зачистите концы якоря электродвигателя. Ваша задача – удалить слой изоляции, так как через эти концы будет осуществляться токосъем.
  • При помощи пассатижей согните две скрепки таким образом, чтобы получились круглые петли посредине скрепки. В качестве основания для перегиба петли можно использовать любой твердый предмет, к примеру, спичку.
    Рис. 2: согните скрепку
  • Зафиксируйте скотчем обе скрепки на выводах пальчиковой батарейки, важно добиться плотного прилегания. Если нужно, намотайте несколько слоев скотча.
  • Поместите в петли концы ротора, он же будет выступать и валом электродвигателя. Зачищенные концы провода должны располагаться на скрепках. Рис. 3: поместите ротор в петли
  • Зафиксируйте под катушкой на поверхности пальчиковой батарейки постоянный магнит.

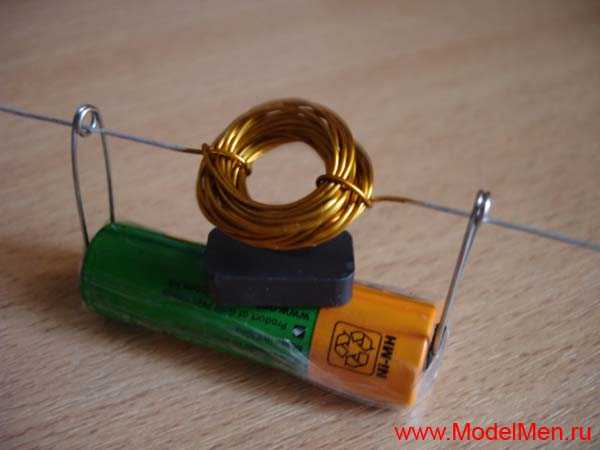

Простой электродвигатель готов – достаточно толкнуть пальцем катушку и она начнет вращательное движение, которое будет продолжаться до тех пор, пока вы не остановите   вал мотора или не сядет батарейка.

Рис. 4: запустите катушку

Если вращение не происходит, проверьте качество токосъема и состояние контактов, насколько свободно ходит вал в направляющих и расстояние от катушки до магнита. Чем меньше расстояние от магнита до катушки, тем лучше магнитное взаимодействие, поэтому улучшить работу электродвигателя можно за счет уменьшения длины стоек.

Одноцилиндровый электродвигатель

Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм­), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм),  постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.

Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.

Процесс изготовления электродвигателя заключается в следующем:

  • При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
  • Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора. Рис. 5: намотайте проволоку на шприц
  • С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
  • Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже.
    Рис. 6: согните коленвал и шатун
  • Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо. Рис. 7: наденьте шатун на коленвал
  • Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
  • Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
  • Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки. Рис. 8: зафиксируйте второе кольцо шатуна
  • Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
  • Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал. Рис. 9: приклейте стойки и статор
  • При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой. Рис. 10: точки касания вала
  • Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
  • Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу. Рис. 11: припаяйте выводы обмотки
  • Подключите электродвигатель к батарейке при помощи крокодилов.

Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится  в том положении, с которого сам стартовать не может.

Рис. 12: подключите питание

Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

  • Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
  • Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту. Рис. 13: вставьте спицу и намотайте изоленту
  • В торце пробки вставьте два отрезка проволоки и приклейте их.
  • Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
  • Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.
Рис. 14: соедините концы обмотки и выводы

Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Рис. 15: согните выводы
  • Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
  • Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты. Рис. 16: установите вал на стойки
  • Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании.
    Рис. 17: щетки для электродвигателя
  • На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.
Рис. 18: установите магниты

Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.

Видео инструкции в помощь




www.asutpp.ru

Как сделать электродвигатель за 15 минут / Habr

Всегда интересно наблюдать за изменяющимися явлениями, особенно если сам участвуешь в создании этих явлений. Сейчас мы соберем простейший (но реально работающий) электродвигатель, состоящий из источника питания, магнита и небольшой катушки провода, которую мы сами и сделаем.

Существует секрет, который заставит этот набор предметов стать электродвигателем; секрет, который одновременно умен и изумительно прост. Вот что нам нужно:

— 1,5В батарея или аккумулятор.

— Держатель с контактами для батареи.

— Магнит.

— 1 метр провода с эмалевой изоляцией (диаметр 0,8-1 мм).

— 0,3 метра неизолированного провода (диаметр 0,8-1 мм).



Мы начнем с намотки катушки, той части электродвигателя, которая будет вращаться. Чтобы сделать катушку достаточной ровной и круглой, намотаем ее на подходящем цилиндрическом каркасе, например, на батарейке типоразмера АА.

Оставляя свободными по 5 см провода с каждого конца, намотаем 15-20 витков на цилиндрическом каркасе.

Не старайтесь особенно плотно и ровно наматывать катушку, небольшая степень свободы поможет катушке лучше сохранить свою форму.

Теперь аккуратно снимите катушку с каркаса, стараясь сохранить полученную форму.

Затем оберните несколько раз свободные концы провода вокруг витков для сохранения формы, наблюдая за тем, чтобы новые скрепляющие витки были точно напротив друг друга.

Катушка должна выглядеть так:


Сейчас настало время секрета, той особенности, которая заставит мотор работать. Это секрет, потому что это изысканный и неочевидный прием, и его очень сложно обнаружить, когда мотор работает. Даже люди, много знающие о работе двигателей, могут быть удивлены способностью мотора работать, пока не обнаружат эту тонкость.

Держа катушку вертикально, положите один из свободных концов катушки на край стола. Острым ножом удалите верхнюю половину изоляции, оставляя нижнюю половину в эмалевой изоляции.

Проделайте тоже самое со вторым концом катушки, наблюдая за тем, чтобы неизолированные концы провода были направлены вверх у двух свободных концов катушки.

В чем смысл этого приема? Катушка будет лежать на двух держателях, изготовленных из неизолированного провода. Эти держатели будут присоединены к разным концам батареи, так, чтобы электрический ток мог проходить от одного держателя через катушку к другому держателю. Но это будет происходить только тогда, когда неизолированные половины провода будут опущены вниз, касаясь держателей.

Теперь необходимо изготовить поддержку для катушки. Это просто витки провода, которые поддерживают катушку и позволяют ей вращаться. Они сделаны из неизолированного провода, так как кроме поддержки катушки они должны доставлять ей электрический ток.

Просто оберните каждый кусок неизолированного провода вокруг небольшого гвоздя – и получите нужную часть нашего двигателя.

Основанием нашего первого электродвигателя будет держатель батареи. Это будет подходящая база, потому что при установленной батарее она будет достаточно тяжелой для того, чтобы электродвигатель не дрожал.

Соберите пять частей вместе, как показано на снимке (вначале без магнита). Положите сверху аккумулятора магнит и аккуратно подтолкните катушку…


Если все сделано правильно, КАТУШКА НАЧНЕТ БЫСТРО ВРАЩАТЬСЯ! Надеемся, что у Вас, как и в нашем эксперименте, все заработает с первого раза.

Если все-таки мотор не заработал, тщательно проверьте все электрические соединения. Вращается ли катушка свободно? Достаточно ли близко расположен магнит (если недостаточно, установите дополнительные магниты или подрежьте проволочные держатели)?

Когда мотор заработает, единственное, на что нужно обратить внимание – чтобы не перегрелся аккумулятор, так как ток достаточно большой. Просто снимите катушку – и цепь будет разорвана.
Давайте выясним, как именно работает наш простейший электродвигатель. Когда по проводу любой катушки течет электрический ток, катушка становится электромагнитом. Электромагнит действует как обычный магнит. Он имеет северный и южный полюс и может притягивать и отталкивать другие магниты.

Наша катушка становится электромагнитом тогда, когда неизолированная половина выступающего провода катушки касается неизолированного держателя. В этот момент по катушке начинает течь ток, у катушки возникает северный полюс, который притягивается к южному полюсу постоянного магнита, и южный полюс, который отталкивается от южного полюса постоянного магнита.

Мы снимали изоляцию с верхней части провода, когда катушка стояла вертикально, поэтому полюса электромагнита будут направлены вправо и влево. А это значит, что полюса придут в движение, чтобы расположиться в одной плоскости с полюсами лежащего магнита, направленными вверх и вниз. Поэтому катушка повернется к магниту. Но при этом изолированная часть провода катушки коснется держателя, ток прервется, и катушка больше не будет электромагнитом. Она провернется по инерции дальше, вновь коснется неизолированной частью держателя и процесс повториться вновь и вновь, пока в батареях не кончится ток.

Каким образом можно заставить электромотор вращаться быстрее?

Один из способов – добавить сверху еще один магнит.

Поднесите магнит во время вращения катушки, и случится одно из двух: или мотор остановится, или начнет вращаться быстрей. Выбор одного из двух вариантов будет зависеть от того, какой полюс нового магнита будет направлен к катушке. Только не забудьте придержать нижний магнит, а то магниты прыгнут друг к другу и разрушат хрупкую конструкцию!

Другой способ – посадить на оси катушки маленькие стеклянные бусинки, что уменьшит трение катушки о держатели, а также лучше сбалансирует электродвигатель.

Существует еще много способов усовершенствования этой простой конструкции, но основная цель нами достигнута – Вы собрали и полностью поняли, как работает простейший электродвигатель.

habr.com

Как сделать своими руками электродвигатель?

Чтобы понять, как сделать своими руками электродвигатель, нужно вспомнить, как он устроен и как работает.

{ ArticleToC: enabled=yes }

Если следовать инструкции шаг за шагом, не столь сложно электродвигатель сделать самому. Мотор послужит для ваших проектов.

Затраты на изготовление электродвигателя будут минимальными, поскольку сделать своими руками электродвигатель можно из подручных средств.

Материалы

Прежде всего, запастись нужно необходимыми материалами:

  • болтами;
  • спицей велосипедной;
  • гайками;
  • изолентой;
  • проволокой медной;
  • пластиной металлической;
  • супер- и термоклеем;
  • фанерой;
  • шайбами.

Не обойтись и без таких инструментов:

  • электродрели;
  • ножа канцелярского;
  • плоскогубцев;
  • станка шлифовального;
  • молотка;
  • ножниц;
  • паяльника;
  • пинцета;
  • шила.

Процесс изготовления

Начинать работу по изготовлению электродвигателя своими руками нужно с изготовления пяти пластин, в которых позже нужно просверлить отверстие по центру при помощи электродрели и надеть на ось — спицу велосипедную.

Плотно прижав пластины друг к другу, следует их концы зафиксировать изолентой, обрезав излишки канцелярским ножом. Если оси оказались неровными, их нужно заточить.

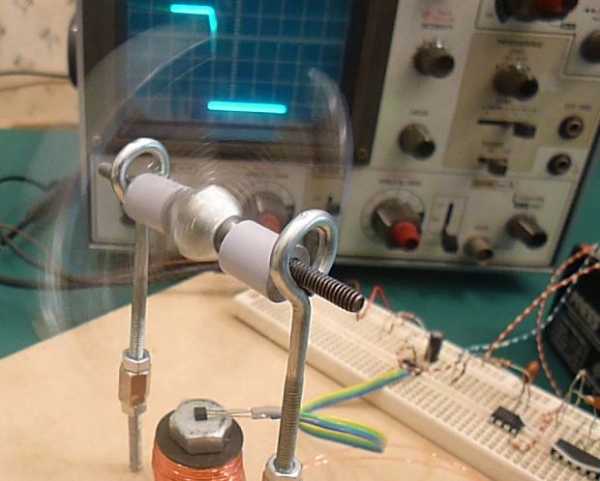

При прохождении через катушку электротока, последняя создает магнитное поле вокруг себя, которое не отличается от поля обычного магнита, но исчезает, когда ток отключают. Свойство это, можно использовать, чтобы металлические предметы притягивать и отпускать, включая и выключая ток.

В качестве эксперимента можно сделать цепь, состоящую из кнопки и электромагнита, который включать и отключать поможет эта кнопка.

Цепь питается от блока питания компьютера 12В. Если ось с пластинами установить рядом с электромагнитом и включить ток, то они будут притягиваться и одной из сторон поворачиваться к электромагниту.

Если ток сначала включить, а выключить его в момент, когда пластины максимально близко подошли к электромагниту, то они его пролетят по инерции, совершив оборот.

Если момент угадывать постоянно, и включать ток, они будут вращаться. Для того, чтобы сделать это в нужный момент, необходим прерыватель тока.

Изготовления прерывателя тока

Снова понадобится небольшая пластина, закрепить которую нужно на оси, прижав плоскогубцами, чтобы крепление было надежным. Как это должно выглядеть, понять поможет видео:

Видео: Как сделать электродвигатель

Далее, чтобы сделать электродвигатель своими руками нужно изготовить из нелакированной медной проволоки пружинящего контакта.

Один из контактов подключают к металлической пластине, а сверху на нее устанавливают ось. Поскольку ось, пластина и прерыватель металлические, то по ним будет идти ток. Дотрагиваясь контактом прерывателя, цепь можно замыкать и размыкать, что позволит электромагнит подключать в нужный момент и отключать.

Получившаяся вращающаяся конструкция, сделанная своими руками, называется в электродвигателях постоянного тока якорем, а взаимодействующий с якорем неподвижный электромагнит – индуктором.

Якорь в двигателях переменного тока называется ротором, а индуктор – статором. Названия порой путают, но это неправильно.

Изготовления рамки

Ее сделать нужно, чтобы конструкцию электродвигателя не держать руками. Материал для изготовления основания – фанера.

Индуктор своими руками

В фанере сделаем два отверстия под болт М6 длиной 25 мм, на которых разместим позже катушки электродвигателя. На болты накрутим гайки и вырежем три детали для соединения болтов (опоры).

У опор две функции: на них опираться будет ось якоря электродвигателя, сделанного своими руками, вторая — они будут служить магнитопроводом, который соединит болты. Под них нужно сделать отверстия (на глаз, поскольку особой точности это не требует). Пластины соединяют вместе и ставят снизу, прижимая болтами. Надев на болты катушки получаем некий подковообразный магнит.

Для закрепления в вертикальном положении якоря электродвигателя, нужно сделать рамку из листового металла (скоба). В ней сверлим три отверстия: одно по диаметру оси и два по бокам под шурупы (для крепления).

Изготовление катушек

Чтобы сделать их, потребуется полоска из картона и тонкой бумаги (см. размеры на чертеже). Вынув болт из основания, наматываем на него толстую полоску в 4-5 слоев, зафиксировав 2 слоями изоленты. Держится полоска достаточно плотно. Аккуратно снимаем ее, чтобы намотать проволоку.

После того, как проволока намотана, достанем пинцетом бумагу изнутри, обрезаем лишние слои, чтобы на болт катушка одевалась легко. Отрезаем у катушки лишнее с учетом того, что сверху и снизу еще будут щечки, необходимые для того, чтобы при эксплуатации электродвигателя не сползала проволока. Таким же образом делаем своими руками вторую катушку и переходит к изготовлению щечек.

Как сделать своими руками щечки?

Толстую бумагу кладем на гайку, а болтом сверху пробиваем отверстие. Сделать это легко. Надев затем бумагу на болт, сверху ставим шайбу и вырезаем, предварительно обведя ее карандашом. Получается она по форме аналогичной шайбе.

Всего нужно таких деталей сделать 4 шт., чтобы установить на болт сверху и снизу. На верхнюю щечку накручиваем гайку, подложив металлическую шайбу и фиксируем обе щечки термоклеем. Каркас, который сделан своими руками, готов.

Теперь осталось намотать на него проволоку (500 витков) лакированную диаметром 0,2 мм. Начало и конец проволоки скручиваем, чтобы не разматывалась. Раскрутив гайку, удалям болт – остается красивая маленькая катушка.

Концы проволоки освобождаем от лака, используя канцелярский нож, лудим, устанавливаем на болт. То же самое сделать нужно со второй катушкой.

Чтобы на оси пластины и прерыватель тока не прокручивались, их рекомендуется приклеить суперклеем.

Теперь последовательно соединим катушки, чтобы проверить работу электродвигателя. Плюс подключаем на начало обмотки (со стороны шляпки болта). При помощи скользящего контакта находим положение, в котором электродвигатель работает максимально эффективно.

Контакты такие называют в электродвигателях щетками. Чтобы последние не держать руками, нужны щеткодержатели, которые приклеиваются на суперклей, смазав маслом места трения оси.

Соединив катушки параллельно, увеличим ток (поскольку катушки обладают сопротивлением), следовательно, возрастет мощность электродвигателя. То есть, представить катушки можно как сопротивления.

А при их параллельном соединении их, суммарное сопротивление уменьшается, значит, возрастает ток. При соединении последовательном, все происходит с точностью до наоборот.

А, раз увеличивается ток через катушку, то и магнитное поле больше, а якорь электродвигателя сильнее притягивается к электромагниту.

Видео: Электродвигатель за несколько минут

motocarrello.ru

Электродвигатель своими руками в домашних условиях. Лодочный электромотор своими руками

Магнитное поле создает подаваемый в катушку (соленоид) электрический ток. Поле же с определенной силой действует на поднесенный к нему магнит. Но и магнит с такой же силой действует на провод, по которому идет ток. На явлении взаимодействия электрического тока и магнита основана работа электрических двигателей (электромоторов).

Любой электродвигатель состоит из двух основных частей. Неподвижная создает магнитное поле — это статор, представляющий собой постоянный магнит или обмотку возбуждения, вращающаяся часть — ротор.

Как действует электродвигатель? Между полюсами постоянного магнита (статора) находится ротор — один виток провода: по нему протекает электрический ток. Такой виток с током создает магнитное поле.

Взаимодействуя с постоянным магнитом (статором), северный полюс витка (ротора) притянется к южному полюсу магнита, а южный — к северному. Если теперь изменить направление тока в витке, то расположение полюсов у ротора также изменится на обратное. Возле северного полюса статора окажется северный полюс витка, возле южного — южный. Возникнут силы отталкивания, и виток повернется на пол-оборота. Новое изменение направления тока вызовет поворот еще на пол-оборота и т. д.

Изменяет направление тока в обмотке ротора особое устройство — коллектор. Простейший коллектор — это металлическое кольцо, разделенное на две половины. С каждой половинкой кольца соединен один из концов обмотки ротора. К полукольцам прижимаются щетки — металлические пластины, соединенные с источником тока. Щетки переходят с одной половины кольца на другую, и направление тока в обмотке ротора изменяется. Поэтому он вращается непрерывно. Так действует электродвигатель постоянного тока.

А теперь предлагаем самим изготовить электромотор для движущихся моделей (рис. 1). Начните со статора. По рисунку 2 вырежьте 18 пластин из отожженной жести (например, консервной банки) толщиной 0,5-1 мм. В пластинах просверлите 4 отверстия Ø 2,5 мм: они понадобятся для стягивающих болтов. Далее скрепите все пластины вместе, обработайте напильником торцы статора, уделив особое внимание его внутренней поверхности. Ее диаметр должен быть равен 41 мм.


Рис. 1. Самодельный электромотор

В пакете просверлите еще два отверстия Ø 2,5 мм для крепления передней и задней накладок. Затем разберите статор, очистите каждую пластину от заусениц, покроите слоем шеллака или клея БФ-2 и снова соберите.

Обмотку возбуждения (катушку на статоре) намотайте проводом в эмалевой изоляции Ø 0,4-0,5 мм ПЭЛ или ПЭВ 0,4-0,5. На каркасе, склеенном из прессшпана, уложите 150 витков.

Сердечник ротора сделайте наборным из 18 отдельных пластин-дисков Ø 40 мм. В центре каждой пластины просверлите отверстие Ø 4 мм. Затем из листового железа толщиной около 2 мм сделайте два круглых шаблона. Немного отступя от края, просверлите в них на равном расстоянии друг от друга пять отверстий Ø 8 мм. Расширьте их с помощью круглого напильника до размеров, указанных на рисунке 2 (поз. 7).


Рис. 2. Детали электродвигателя: 1 — щеткодержатель, 2 — пружина, 3 — щетка, 4 — передняя накладка, 5 — промежуточная шайба, 6 — коллектор, 7 — ротор, 8 — вал, 9 — статор, 10 — шарикоподшипник № 3, 11 — катушка возбуждения, 12 — винт, 13 — задняя накладка.

Соберите все пластины на металлическом стержне с резьбой, а по краям установите шаблоны. С помощью тисков пакет туго стяните, закрепите гайками и обработайте на токарном станке или плоским напильником, доведя диаметр ротора до 39 мм. Просверлите отверстия для обмотки круглым напильником, расширьте по шаблонам.

Разберите ротор, аккуратно зачистите каждую пластину от заусениц и промойте в ацетоне. Затем покройте каждую пластину шеллаком или клеем БФ-2. Окончательно ротор соберите так, чтобы порядок пластин в нем остался прежним. Пластины ротора наденьте на стальную ось, выточенную на токарном станке. Туго стяните их между шаблонами с помощью гаек и поместите на час в горячую духовку.

После этого намотайте обмотку проводом ПЭЛ или ПЭВ 0,4-0,5. Укладку начните со стороны более длинного конца оси, сделав вывод длиной 50 мм. Первые 50 витков намотайте через первый лаз в третий (рис. 3). Конец провода не обрывайте, сложите, слегка скрутив, в виде петли. Затем этим же проводом намотайте еще 50 витков, но уже между вторым и четвертым пазами. Снова сделайте петлю и снова продолжайте намотку в том же направлении, но на этот раз между третьим и пятым пазами. Затем — между четвертым и первым, пятым и вторым.

levevg.ru

Как сделать простой моторчик своими руками

Если тебе скучно и ты не знаешь, чем развлечься, можешь попробовать создать электронный моторчик своими руками. Ты удивишься, подумав, что это практически невозможно сделать в домашних условиях.

Сегодня «Так Просто!» предлагает твоему вниманию простую схему, следуя которой, сделать это будет вовсе не сложно! Такую конструкцию без труда сможет сделать каждый, ведь все необходимые для такого двигателя инструменты найдутся в любом доме. Да и времени на такой эксперимент уйдет совсем немного. Забудь о том, что тебе говорили на уроках физики: вечный двигатель таки существует!

Как сделать простой моторчик своими руками

Тебе понадобится

  • наждачная бумага
  • кусачки
  • скрепки
  • проволока
  • батарейка
  • липкая лента
  • простой карандаш
  • магнит

Изготовление

  1. Возьми проволоку и намотай ее на батарейку. Достаточно будет сделать 10-15 мотков.

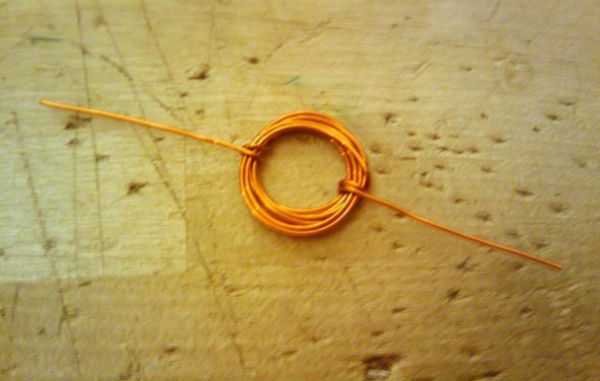

  2. Аккуратно вытащи батарейку. У тебя должен получиться вот такой ротор. Зафиксируй концы провода на краях катушки, как показано на фото ниже, для этого можно завязать провод на узел.
  3. Возьми наждачную бумагу и зачисти ею два конца провода.
  4. У тебя должно получится что-то наподобие этого (для контраста на фото один свободный конец проволоки натерли наждачной бумагой, а второй — нет).
  5. Для следующего этапа тебе понадобится скрепка и простой карандаш.

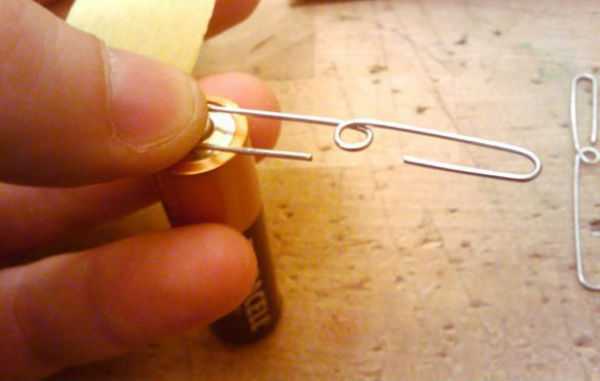

  6. С помощью карандаша выгни скрепку вот таким образом и прикрепи к батарейке, как показано на фото.
  7. Точно так прикрепи вторую скрепку к другой стороне батарейки и соедини всё в единую конструкцию с помощью липкой ленты.
  8. Затем прикрепи проволоку к этой конструкции так, как изображено на фото. Свободные концы проводов должны пролезть в «ушки» посередине скрепок.
  9. Положи на верх батарейки магнит, он должен «прилипнуть» к батарейке. Ротор должен быстро закрутиться, если этого не произошло — попробуй немного подтолкнуть его пальцем.

Вот и всё, твое оригинальное изобретение готово. Кстати, будь внимательным: нельзя надолго оставлять ротор в неподвижном состоянии, батарейка и катушка будут очень сильно нагреваться!

Удиви всех друзей — покажи им, как легко создать моторчик своими руками из подручных средств!

Автор статьи

Редакция «Так Просто!»

Это настоящая творческая лаборатория! Команда истинных единомышленников, каждый из которых специалист в своем деле, объединенных общей целью: помогать людям. Мы создаем материалы, которыми действительно стоит делиться, а источником неиссякаемого вдохновения служат для нас любимые читатели!

takprosto.cc

Электромотор своими руками

Сделать электромотор из того, что под руками вовсе не сложно.

Идею такого мотора я подсмотрел на сайте www.crafters.ucoz.ru Как видно на фото вверху для мотора нам понадобится скотч, пара булавок, магнит, батарейка и кусок медной проволоки.

Вместо обычной батарейки лучше взять аккумулятор потому как заряда батарейки для такого электромотора хватит не надолго. Возьмите медную проволоку и намотайте 30-50 витков вокруг батарейки.

Концы проволоки закрепите на противоположных краях получившегося ротора, они будут являться осью. Их можно завязать узлом.

Оба конца проволоки очистите от лаковой изоляции наждачной бумагой или ножом.

Теперь возьмите батарейку, скотч и булавки, прикрепите булавки скотчем в контактам батарейки, в ушки булавок вставьте приготовленный медный ротор.

ВНИМАНИЕ! В этот момент контур нашего ротора замыкает контакты батарейки и держать эту конструкцию в «спокойном» положении долго не рекомендуется! Электролит батарейки может сильно нагреваться, поэтому не делайте ротор меньше 30 витков, чем больше тем лучше (больше сопротивление). Теперь под ротор на батарейку положите магнит, он сам «прилипнет» к батарейке.  Ротор начнет быстро вращаться.

Ротор не должен касаться магнита и даже лучше будет если магнит будет на расстоянии 5-10 мм от ротора. Попробуйте магнит в разных положениях, повращайте его, попробуйте отнести его подальше от медного ротора, добейтесь максимальной скорости вращения.

Это простейший пример электромотора, его схему мы не раз проходили в школе на уроках физики, но почему-то нам ни разу не показывали этой простой и интересной конструкции 🙂 Смотрим видео как работает этот самодельный моторчик.

[видео утеряно сервисом rutube]

modelmen.ru

Простой самодельный электромотор

Вы не раз в магазинах видели в магазинах небольшие маятники в виде самых разнообразных фигурок. Принцип их работы основан на работе простейшего электромоторчика, работающего под действием сил Ампера.

В нашем видео мы предлагаем вам ознакомиться с тем, как можно создать подобный электромотор в домашних условиях и сделать небольшой маятник для рабочего стола.

Для создания небольшого электромотора нам понадобится:
— две большие скрепки;
— батарейка;
— скотч;
— проволока;
— нож;
— жевательная резинка или пластилин;
— магнит.

Берем большие скрепки, 2 штуки и загибаем наружный кончик по кругу, создавая в некоторой степени небольшую петлю. Далее берем батарейку и той стороной, который является плюсом приставляем к скрепке так, чтобы пимпочка батарейки оказалась в противоположной части скрепки от сделанной нами петли. Фиксируем конструкцию при помощи тонкого кусочка скотча.


Вторую скрепку крепим точно таким же способом ко второй, минусовой, стороне батарейки, закрепляя также скотчем.

Проволоку наматываем на палец в виде спирали, чтобы витки ложились максимально близко друг к другу, примерно 10-15 витков. Кончиками проволоки фиксируем сделанные витки.



Оставшиеся концы проволоки после фиксации должны быть направлены в строго противоположные стороны. выравниваем их при помощи ножа.

Устанавливаем нашу батарейку в горизонтальном положении таким образом. Чтобы скрепки были направлены вверх. Прикрепляем ее к ровной поверхности кусочком жевательной резинки или пластилина.



На батарейку ставим небольшой кусочек магнита.


В петельки, которые мы сделали, загибая скрепками, вставляем кончики выровненной проволоки. Немного центрируем и убираем руки. При прохождении электрического тока через контур, образованный скрепкой и витой проволочкой, находящийся в магнитном поле проволочка начинается быстро вращаться под действием силы Ампера по правилу Буравчика.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
