Как сделать якорь для лодки из ПВХ своими руками: устройство, изготовление, чертеж

Приобретение надувной лодки – приятный момент в жизни каждого рыбака и охотника. Однако во время эксплуатации маленького судна возникает ряд проблем, связанных с инвентарем. Чаще всего неурядицей становится якорь. Если он изготовлен из свинца, надувная лодка его может просто не выдержать. Поэтому нужно использовать более легкие материалы. Можно приобрести готовый якорь, а можно использовать самодельный. В этой статье вы узнаете, как сделать якорь для лодки из ПВХ своими руками.

Предназначение

Безопасность людей, находящихся в лодке, необходимо обеспечивать любыми доступными средствами. Этого невозможно достичь без якоря. Особенно такое средство актуально во время зимнего сезона, когда падение в воду может быть не только неприятным, но и опасным.

Якорь выполняет ряд важнейших функций:

  • стабилизирует положение судна;

  • обеспечивает возможность сделать короткую или длительную остановку, что особенно важно во время рыбалки;

  • помогает пришвартоваться, ведь легкие надувные лодки довольно проблематичны в этом плане.

Функции могут немного разниться в зависимости от типа конструкции.

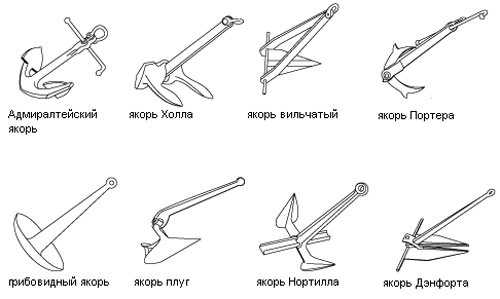

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

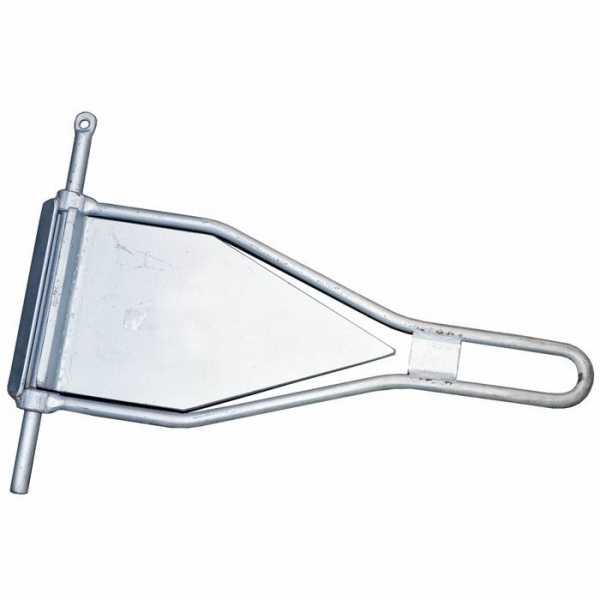

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

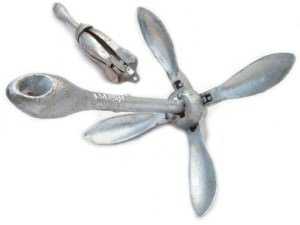

Тип « кошка»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

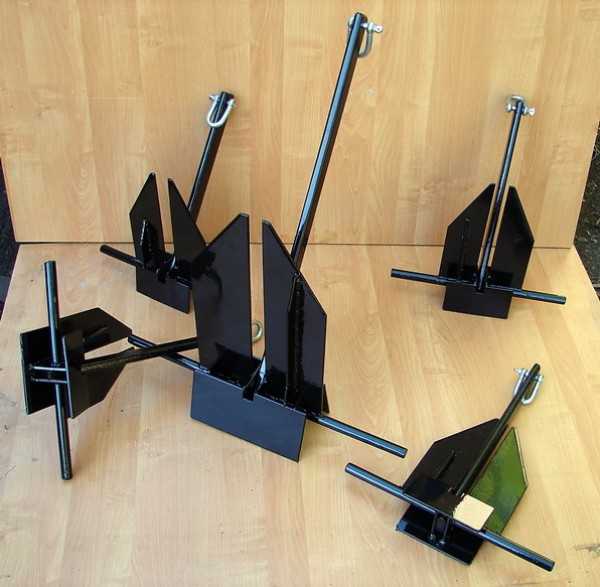

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

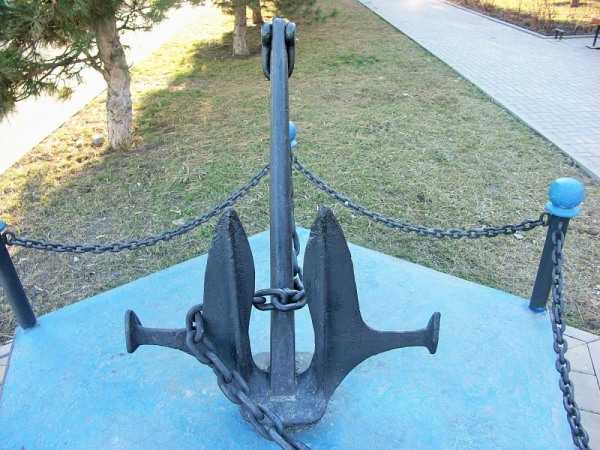

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Изготовление своими руками

Как сделать якорь для резиновой лодки? Каждый рыбак задается таким вопросом после приобретения первого плавсредства. Рассмотрим технологию изготовления двух типов: «кошки» и Курбатова.

Курбатова

Изделие отличается компактностью, поэтому следует выбирать более тяжелые и плотные марки стали и чугуна.

Понадобятся следующие материалы:

  • стальная проволока с диаметром 7-10 миллиметров;

  • лист нержавеющей стали толщиной в три миллиметра;

  • стальной прут с диаметром центральной части 13-15 миллиметров.

Также необходим сварной аппарат, чтобы соединить воедино части конструкции.

Сборка состоит из нескольких этапов:

  1. Проволоку необходимо изогнуть, придав форму веретена. К верхней части следует приварить планку.

  2. Чтобы устройство приобрело характерную форму, нужно приварить к штоку лапы в открытом виде и шайбу. Такую последовательность соединения элементов предложил советский ученый – Александр Михайлович Сытин.

  3. Стальную пластину нужно приварить к обеим частям, чтобы соединить их воедино.

Данное устройство подходит для лодок длиной до пяти-шести метров. При больших размерах судна необходимо добавлять утяжелители – минимум четыре килограмма. Обязательно нужно пошить или купить брезентовые чехлы для всех частей конструкции, чтобы выступающие части не прокололи лодку.

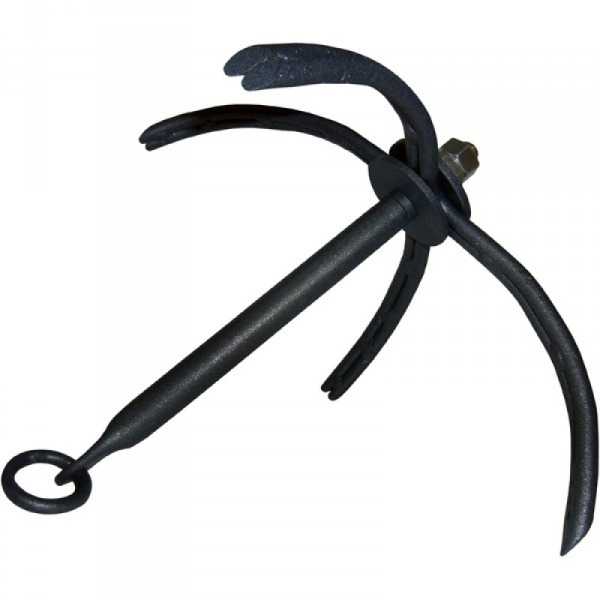

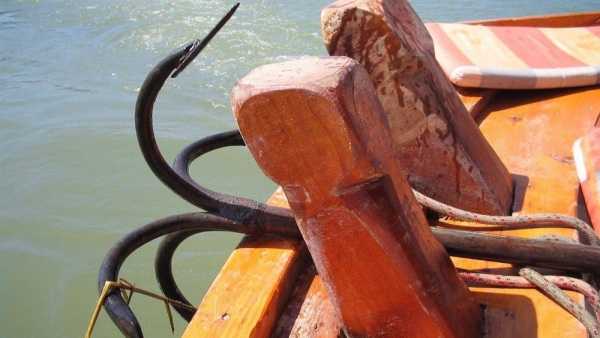

Кошка

Этот тип является самым популярным благодаря легкости, мобильности и простоте изготовления. Также «кошку» можно оснастить утяжелителями: это актуально при усиленном ветре и приобретение нового плавсредства. Таким образом, один раз сделав «кошку», вы обеспечите себя надолго необходимым инвентарем для удерживания судна.

Необходимые материалы:

  1. Стальные полосы (две штуки) толщиной в 4 миллиметра, длинной – 260-270 и шириной 40.

  2. Стальная трубка с параметрами: диаметр – 25 мм, длина – 270-300 мм.

  3. Гайка и втулка для трубки с диаметром в 25 миллиметров.

  4. Два стальных кольца для крепления троса.

Лучше приобрести эти комплектующие из нержавеющей стаи, но если вы ограничены в бюджете, подойдет и обычная сталь. Однако необходимо помнить о коррозии, которая быстро съест ваше творение.

Название этот тип якоря получил благодаря форме. Выступающие шипы напоминают острые когти маленького хищника семейства Кошачьих.

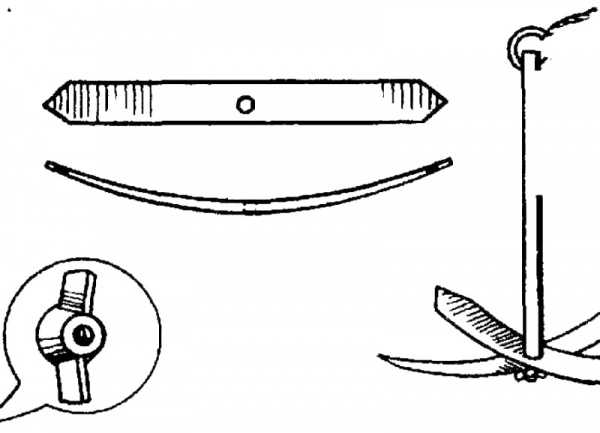

Методика изготовления очень проста:

  1. По центру пластин необходимо просверлить отверстия.

  2. Втулка вставляется в трубу, к выступающей части которой с помощью гайки прилепляются пластины.

  3. Установить кольца нужно вверху и внизу. Нижнее кольцо используется для извлечения инвентаря из воды и удаления лап из грунта.

  4. Трубку можно залить свинцом, чтобы увеличь массу. При плавлении свинца очень важно соблюдать правила техники безопасности!

В ряде случаев разрешено заменить стальные полоски прочной проволокой или арматурой. Такой вариант обеспечит более качественное сцепление с каменистым и покрытым густо растительностью дном. Можно ориентироваться по чертежу, чтобы не допустить ошибок.

Что стоит помнить при создании инвентаря

Масса якоря должна равняться десятой части судна. Это – обязательное условие! Больший вес может затопить надувную лодку, а более легкая конструкция не сможет выполнять свою функцию.

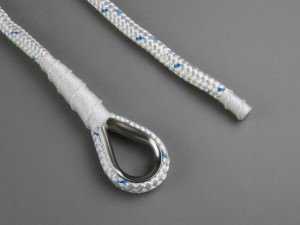

Нужно и правильно подбирать трос – он должен быть изготовлен из синтетических волокон, которые отличаются устойчивостью к колебаниям температуры и механическим повреждениям. Чем длиннее трос, тем более устойчивым является положение судна, особенно при сильном ветре.

Как уберечь якорь от утопления

Изготовление якоря – только один этап, причем не самый важный. Главное – уметь правильно использовать свое изделие, фиксируя на дне. Для этого требуется опыт, поэтому нужно запастись терпением, чтобы научиться забрасывать якорь, как истинный моряк.

Поскольку самым популярным среди рыбаков является тип «кошка», подробно опишем правила обращения с ним. Привязывать приспособление следует за нижнюю петлю, используя нейлоновую веревку или тонкую стяжку. Благодаря таким материалам вы не рискуете порвать трос, если резко дерните якорь.

Если течение очень сильное, нужно установить две «кошки» – на носу и корме. Плавсредство должно располагаться продольно направлению течения, чтобы его не перевернуло движение воды. Против течения можно устанавливать судно только с дополнительными утяжелителями.

Вдоль потока реки необходимо размещать лодку следующим образом: нужно зайти немного вверх по течению ожидаемого места простоя и закинуть якорь, подбирая прочность веревки в зависимости от веса изделия. При установке двух «кошек» следует устанавливать вторую только после натяжения первого троса по направлению течения.

Видео

В этом видео вы можете ознакомиться с подробной инструкцией по изготовлению конструкции типа «кошка» своими руками.

ohota.guru

Как сделать якорь для лодки ПВХ своими руками, чертежи и схемы изготовления

Лодка является одним из главных помощников рыболова. Без нее не обойтись на диких водоемах, тем более, если они не имеют чистых берегов и обычной удочкой рыбы не поймаешь. Если рыболов располагает лодкой, то имеется возможность ловить на любом участке акватории. К сожалению, лодка должна иметь якорь, для фиксации.

Особенно это актуально при наличии течения. Его можно либо купить, либо сделать самому, что, во-первых, интересно, а во-вторых, не займет много времени и средств.

Требования к якорю

Для начала лучше определиться с тем, нужен ли якорь для лодки вообще. Как показывает практика, почти в 90 % случаев, якорь просто необходим. При его наличии можно просто заниматься рыбной ловлей, и не думать о том, что лодку может унести ветром или течением.

Подобный элемент лодки должен иметь следующие характеристики:

  • вес якоря должен соответствовать не менее 10 % веса самой лодки;
  • его масса должна быть больше 1 % длины лодки.

Основные характеристики якорей

Чтобы якорь смог удерживать лодку при любых условиях, следует брать во внимание все факторы:

  • определиться с максимальной высотой волн;
  • рассчитать максимальное усилие ветра;
  • взять во внимание характер дна лодки;
  • правильно подобрать трос для якоря.

Особое внимание следует уделить качеству троса, поскольку он будет подвергаться большим усилиям. Чем больше вес лодки, тем на большие усилия должен быть рассчитан трос.

Для якорей применяются два вида канатов:

  • искусственные. Они имеют длительный срок службы, так как не поддаются гниению;
  • натуральные. Мало применяются из-за малой устойчивости против влаги.

Как правило, трудно подобрать якорь на все случаи жизни, особенно в магазине.

Чтобы самодельный якорь выполнял свои функции в полной мере, следует провести ряд наблюдений:

  • ознакомиться с погодными условиями места рыбалки;
  • определиться с конструкцией;
  • заняться подготовкой необходимых материалов;
  • поинтересоваться у опытных рыболовов на предмет более удачной конструкции.

Если придерживаться следующих рекомендаций, то якорь будет полностью соответствовать своим характеристикам:

  • удерживать лодку на одном месте;
  • легко сниматься с дна водоема;
  • иметь небольшой вес;
  • иметь компактные размеры и не занимать много места;
  • быть устойчивым к коррозии;
  • хорошо работать на конкретном водоеме.

Достоинства самодельных якорей над магазинными

Довольно часто, вместо реальных якорей, рыбаки применяют подручные средства, в виде камней, кирпичей, балласта с песком и т.д.

Как правило, они обладают малой эффективностью:

  • такие подсобные устройства не компактные и занимают много полезного пространства лодки;
  • если имеются острые углы, то они могут повредить лодку;
  • на установку такого якоря тратится много полезного времени.

Применение подобных устройств оправдано в том случае, если дно водоема твердое и чистое. Несмотря на это, заводские конструкции не всегда отвечают необходимым требованиям.

К недостаткам можно отнести:

  • высокую, порой не оправданную цену;
  • изделия могут оказаться просто бракованными.

Если взять во внимание вышесказанное, то якорь проще, дешевле и доступнее изготовить самому. Тем более, что рыболов понимает, какой именно нужен якорь, чтобы рыбалка была комфортной.

Виды якорей для лодки ПВХ своими руками — чертежи фото

Без якоря, тем более на течении, вряд ли можно рассчитывать на рыбалку вообще. Но это совсем не означает, что на водоеме без течения якорь не понадобится. Как правило, на любых водоемах могут присутствовать подводные течения. Кроме этого, ни дня не бывает без ветра, который способен гонять лодку по водоему без проблем. Наличие якоря поспособствует решению многих задач. В связи с этим не следует недооценивать наличие якоря, тем более, что сделать его самому не так уж и сложно. Самыми популярными на сегодняшний день являются следующие конструкции:

  • якорь Холла;
  • якорь-кошка;
  • якорь-Курбатова;

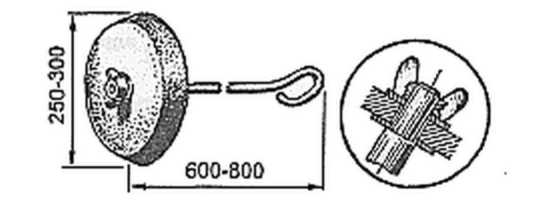

  • устройство в виде гриба для рыбалки на течении;
  • якорь Денфорта, предназначен для любого характера дна.

Каждая конструкция обладает своими достоинствами и своими недостатками. Чтобы понять, какой из вариантов наиболее подходящий, нужно детально рассмотреть каждую конструкцию.

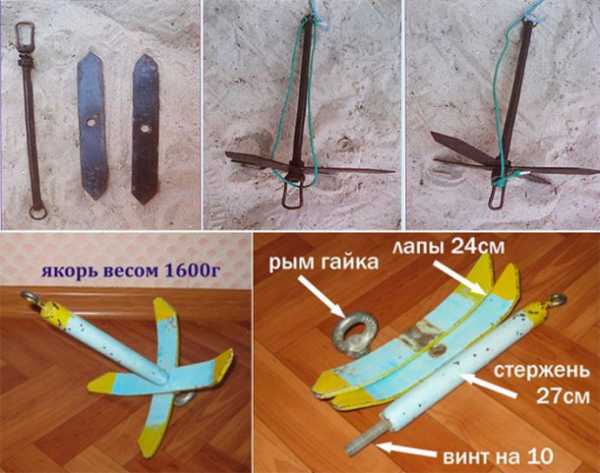

Простая модель разборного якоря

Чтобы его сделать нужно иметь следующие детали:

  • металлическую трубу, диаметром 25 мм и длиной 270 мм;
  • одну гайку и одну втулку;
  • четыре отрезка метала: два меньших и два больших;
  • два кольца из метала;
  • два килограмма свинца.

Сборка:

К концу трубки крепится втулка. Четыре полоски из стали послужат в качестве лап. Вся конструкция скрепляется гайкой. Для увеличения веса якоря, внутрь трубки заливается свинец.

Сварной якорь Курбатова

Это сварная конструкция, поэтому деталей понадобится меньше. Вот они:

  • прут из стали;
  • стальная проволока;
  • металлические отрезки.

Из проволоки нужно согнуть, что-то похожее на веретено, и уже к этой заготовке привариваются остальные детали. За счет приваренных кусочков металла конструкция надежно удерживается на дне.

Якорь-кошка

Этот якорь отлично послужит для небольших надувных лодок из ПВХ. Как правило – это складная конструкции, которая занимает минимум полезного пространства. Конструкция довольно легкая и при наличии ветра ее нужно утяжелять. Лапы якоря крепятся к своеобразному веретену, согнутому из проволоки. Расположение лап можно регулировать, передвигая их по этой проволоке.

Пирамидальный якорь

Для изготовления подобной конструкции нужна форма в виде пирамиды. Как вариант, ее можно изготовить из листов железа. После этого, форма заливается расплавленным свинцом. Чтобы якорь можно было крепить, после заливки, в горячий еще свинец, вставляется отрезок проволоки. После того, как свинец застынет, проволока надежно укрепится в конструкции. Второй вариант позволяет обойтись без свинца. Он предусматривает крепление пластин различного размера, чтобы получилась пирамида. Достоинство такого способа заключается в том, что можно легко регулировать массу якоря, удаляя или прибавляя пластины. Это легко осуществить, если взять металлическую шпильку с резьбой, а в центре каждой пластины просверлить по отверстию. Вся конструкция может быть скреплена при помощи гайки. При этом, следует набрать платины так, чтобы самая маленькая оказалась внизу.

Некоторые советы по использованию якорей

Сделать якорь своими руками – это несложно. Намного сложнее научиться его эксплуатировать. Если этого не сделать, то потерять его не составит большого труда, а изготавливать якорь для каждой рыбалки – это очень накладно. Поэтому, важно знать, как порыбачить так, чтобы не потерять якорь.

Как не утопить якорь

Каждый водоем характеризуется своим типом дна, который может быть разным на различных участках одного и того же водоема. Поэтому, трудно определить на твердом или илистом дне находится приспособление, если не попытаться его изучить. К сожалению, большинство рыболовов этого не делают. Чтобы не оставить якорь на дне водоема, нужно проделать следующее:

  • закрепить якорь к тренду;
  • обеспечить его буйком;
  • вытаскивать с помощью буйрепа.

Сколько нужно иметь якорей

Как правило, для нормального функционирования лодки ПВХ, достаточно одного якоря, тем более, при условии правильной эксплуатации. Главное, чтобы конструкция отличалась надежностью, а погодные условия благоприятствовали процессу рыбной ловли. Несмотря на это, лучше перестраховаться и брать с собой еще один якорь, как говорится, на всякий «пожарный» случай. При этом, очень важно учитывать характер дна водоема. Иногда приходится перемещаться от одного водоема к другому, где дно может быть совсем другим. Поэтому, лучше иметь два якоря: один должен предназначаться для твердого дна, а другой для илистого.

Заключение

Рыбалка – это увлекательное занятие, которое приносит человеку массу положительных эмоций, что способствует заряду бодрости и энергии. Но это бывает только при условии, когда рыболов продумал все до мелочей и взял с собой все необходимые принадлежности. Мало того, они должны быть качественными и соответствовать различным условиям ловли. Подобное определение относится и к лодочному якорю. Если это будет качественный и функциональный помощник, то кроме удовольствия, рыбалка не принесет негатива. Если элемент окажется некачественным, то процесс рыбалки может быть испорчен. Кроме огромной досады этот процесс ничего не вызовет.

Загрузка…

fishingday.org

Самодельные якоря для надувных лодок ПВХ своими руками

Плавающие средства, независимо от размера, нуждаются в тормозах не меньше, чем наземный транспорт. Если плоты и паромы тормозят багром, то корабли, суда, лодки, туристские и рыбачьи плоты стопорятся на воде якорями.

Для небольших плавсредств можно купить готовый якорь, но, в ряде случаев, целесообразно изготовить его своими руками. Для одной лодки неплохо иметь их минимум два -передний и задний. Такое стопорение будет надёжней и влияние ветра и волн на произвольные перемещения судёнышка будет минимальным.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

  1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
    • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
    • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
    • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
    • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
    • Курбатовский. Рекомендуется для комплектации надувных лодок.
    • Разборной . Рекомендован для надувных лодок.
    • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
    • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
    • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
    • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

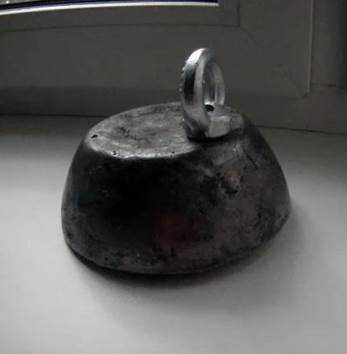

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

  • Камень с отверстием для крепления каната
  • Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
  • Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Галерея: самодельные якоря для надувных лодок ПВХ (25 фото)

Масса

Требуемую массу якоря можно определить несколькими способами:

Также рекомендуем прочитать:

  1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
  2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
  3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Выбор каната

Материал и тип

Цепи для надувных лодок противопоказаны. Категорически! Канаты из природных материалов (например, пеньки или джута), скорее всего, не встретятся в продаже или в сараях даже самых рачительных хозяев. Стало быть, выбирать придётся среди синтетических изделий

Прочность на разрыв материала определяется под усилие, превышающее массу якоря в 70 раз. Канат должен быть скручен из волокон, диаметром не менее 10 мм во избежания передавливания рук при манипуляциях с якорем.

Длина каната

Этот показатель зависит от силы ветра и предполагает знание глубин водоёма, на котором будет использоваться лодка.

  • Если длина якоря равна утроенной глубине водоёма, то, возможно, плавание при ветре силой до з–х баллов.
  • Если ветер дует с силой 6 баллов, то потребуется канат длиной в 5 глубин водоёма.
  • При ветре силой 9 баллов, следует позаботиться о якорном канате длиной в 7 глубин.
  • Если ожидается сильное течение, то длину каната следует увеличить дополнительно, запас будет отнюдь не лишним!

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

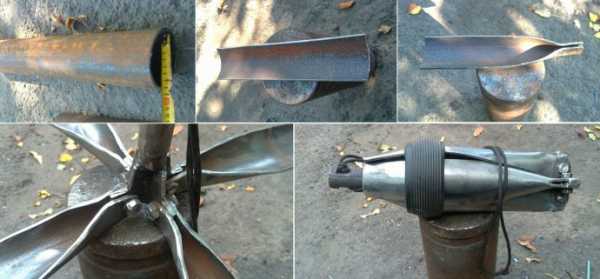

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

  • Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
  • Кольца монтажные, 2 шт.
  • Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
    • полоски10…15 см х2 см, 4 шт.;
    • полоски 4…5 см х 2 см, 4 шт., края закруглить.
    • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
    • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

  1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
  2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
  3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
  4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
  5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

  1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
  2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

  • Металлический прут. Длина 12 мм.
  • Металлические полоски. Толщина проката 3 мм.
  • Проволока. Диаметр не более 8 мм.

Технология:

  1. Из проволоки изготавливается веретено.
  2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
  3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

Материалы:

  • Свинец * до 2-х кг.
  • Кольца из металла, 2 шт.
  • Стальная трубка, диаметр 25 мм и длина 270 мм.
  • Втулка на 25 мм.
  • Гайка М12.
  • Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

  1. на одном конце трубки сверлится отверстие;
  2. к другому концу трубки приваривается втулка;
  3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
  4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
  5. лапы надеваются на трубку;
  6. заделывается гайка;
  7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Заключение

В магазине нелегко найти якорь, удовлетворяющий всем требованиям и пожеланиям рыбака или туриста. Да и цена такого изделия высока. Нет, по сути, и гарантии высокого качества купленного товара.

Поэтому изготовить якорь для лодки ПВХ своими руками, значит, оптимально решить эти проблемы

И последний совет: самодельные якоря для лодок ПВХ следует оснастить буйками. Их можно сделать из куска пенопласта.

34fish.ru

Якорь для лодки своими руками

Якорь – один из важнейших атрибутов судоходства и рыбной ловли с использованием лодок и катеров. Известно более двух тысяч разновидностей этого устройства, имеющих патент. Конструкция и форма якорей постоянно совершенствуются.

На рынке снаряжения для лодок и катеров якоря представлены как товар с одним из наибольших ассортиментов. Но многообразие условий, в которых они используются, не позволяет создать одного универсального якоря для всех случаев жизни.



Многие собственники лодок и катеров делают якорные устройства самостоятельно, адаптируя их к реальным условиям использования и к особенностям своих судов. Некоторые рекомендации в отношении самостоятельного изготовления якорей приведены в этой статье.

Определение веса якоря и характеристик якорного каната

Важнейшая характеристика якоря, определяющая надежность фиксации лодки или катера на месте стоянки – его держащая сила, величина которой зависит от массы якоря.

Наиболее известная формула определения веса якоря: W= (8/10)∛ D^2кгс где D – водоизмещение судна.

Диаметр якорного каната можно определить, используя следующую формулу: d=4.7 ∛ D^мм.

Наиболее прочные среди материалов, применяемых для производства канатов – синтетические. Нейлоновые и капроновые тросы имеют большую по сравнению с веревками из натуральных материалов прочность, более устойчивы к разложению, в меньшей степени подвержены воздействию температуры и влажности.

Одно из общих правил выбора троса: разрывное усилие троса должно превышать вес якоря в семьдесят раз.
Некоторые сведения о характеристиках, используемых на практике синтетических канатов для катеров внутреннего плавания, приведены в таблице.

Вид судна Масса якоря, кгс Характеристики каната (капрон)

Длина, м Толщина, м

Открытые катера до 5 м 12 25 8

(12) (30) (8)

Открытые катера до от 5 до 7 м 12 – 14 25 8

(30) (10)

Открытые катера до от 7 до 8 м 14 – 18 30 10

(35-40) (10-12)

Открытые катера до от 8 до 10 м 20 30 12

(45) –

Скобками обозначены значения для морских судов.

Наряду с расчетом массы якоря с использованием формул и таблиц используются и упрощенные алгоритмы определения этого параметра. Для надежного закрепления судна вес его якоря должен составлять около 10% веса плавучего средства. Или еще один принцип расчета, показавший свою эффективность: масса якоря должна составлять 1% длины судна.

Какое количество якорей необходимо на судне

Для крупных судов требованиями судоходства предусматривается наличие трех якорей: основного, станового с весом на 20-30% меньше основного и шлюпочного. Охотники и рыболовы, как правило, используют два якоря на судне, опуская их с кормы и носа и исключая вращение лодки.

Выбор якоря: разновидности и особенности

Якорь – устройство, используемое на воде и обеспечивающее безопасность людей, необходимо выбирать с особой тщательностью с учетом требований, предъявляемых к якорному устройству.

Назначение якоря – фиксировать положение судна при любой силе ветра, величине волн и стремительности течения. Самый тяжелый якорь, не означает – лучший. Квадратная гиря в 20 кг, не имея сцепления с донным грунтом, не удержит лодку на месте, а 8 – килограммовый якорь с этой задачей справится.

Влияют на выбор якоря и его удобство при эксплуатации и хранении. Выбор конструкции якоря зависит от условий судоходства и от характера донных поверхностей, с которыми контактирует якорь.

Наибольшее практическое применение получили следующие конструкции якорей:

Адмиралтейский якорь – устойчив на всех донных грунтах. Однако уступает якорям, которые погружаются в дно двумя лапами (якорь Холла). Недостатки: сложность подъема и неудобство при хранении из-за значительных размеров лап и штока. Кроме того, стандартная конструкция этого якоря предусматривает его неудобное закрепление с помощью разводной чеки. Вместо этой конструкции часто используют стопорную шайбу с пазом.

К штоку приваривают шип и в той его части, которая проходит через веретено, надевают шайбу. Шип и паз имеют размеры, позволяющие шипу свободно проходить через паз. Шток фиксируется при повороте шайбы и ее перемещении к веретену. Проворачиванию штока препятствует еще один шип, установленный на нем и заходящий паз отверстия веретена.

Якорь Матросова с повышенной силой удерживания используется для крупных яхт и катеров.

Якорь-кошка получил широкое применение на небольших судах. Удобно складывается для хранения и может применяться для поиска затонувших предметов, тросов или цепей.

Наряду с серийно выпускаемыми якорями многие собственники судов используют для якорения подручные средства или изготавливают якорные устройства самостоятельно, применяя самодельные разработки.

Простейшие якоря из подручных средств – спортивная гантель весом 5-10 кг., пластиковая бутылка с песком внутри, наполненный гравием мешок, связанные веревкой кирпичи, свинцовые слитки в форме блинов и т.д.

Самодельный сварной якорь Курбатова – пример одной из удачных самодельных разработок якоря. Отличается конструкция якоря Курбатова от якорей Матросова и Данфорта количеством лап (у Курбатова она одна) и веретеном, имеющим раздвоение. Принцип работы: планка, соединенная с лапой, при движении якоря задевает дно и разворачивает лапу, направляя ее в грунт.

Якорь успешно работает в условиях большинства донных грунтов и имеет возможность увеличения веса. При использовании якоря в условиях каменистого дна на его конце может быть закреплен дополнительный груз – болванка из металла весом в несколько килограмм.

Изготавливается якорь этой конструкции из восьмимиллиметровой проволоки, двенадцатимиллиметрового прута и трёхмиллиметрового стального листа.

Якорь «Трайдент» – зарубежный аналог якоря Курбатова. Конструкция «Трайдента» незначительно отличается от устройства якоря Курбатова. Лапа этого якоря шире и имеет форму гребня с тремя зубцами, которая легко удерживает якорь на песчаном дне, илистых отложениях или камнях.

Планка, установленная по ширине лапы, при перемещении по дну разворачивает ее и заставляет заглубляться в дно. Вместе с этим гребень упирается в нижнюю часть обоймы якоря, ограничивая разворот лапы до угла не более 40 градусов.

Конструкции складной кошки

Среди опытных рыбаков получили распространение несколько вариантов якоря-кошки, упрощающее его хранение:

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

Как сохранить якорь

Избежать потери при вытравливании из воды прочно закрепившегося на донном грунте или зацепившегося за толстые корни якоря можно используя следующий способ: использование при эксплуатации якоря дополнительного троса-буйрепа.

Трос закрепляют в нижней части якоря, вместе пересечения лап и оснащают поплавком из плавучего материала-пенопласта или дерева. Поплавок указывает на месторасположения якоря.

При возникновении проблем с поднятием якоря, он поднимается со дна с помощью буйрепа.

Подводя итог

Успех выбора типа якоря для самостоятельного изготовления, а значит, в значительной степени и ваша безопасность на воде, зависит от внимательного изучения необходимых характеристик якоря и их тщательного их сопоставления с фактическими условиями его использования и реалиями конструкции вашего судна.

myownship.ru

Самодельный якорь для резиновой лодки


В этой статье мастер класс для любителей рыбалки – компактный и достаточно эффективный якорь для резиновой лодки. Он состоит из двух частей. Одна из них – груз, вторая – крепления. В качестве грузика используется лист на 30. Размер его 250 X 110. Если у вас нет листа с такими размерами, можно использовать любой другой подходящего веса. Подойдут железнодорожные плашки. Также нужны два куска арматуры.

Крепление якоря на шарнирах, вращается на трубке. Ширина трубки 30 мм, диаметр 24, внутренний 21. К ней подобран прут диаметром 20 мм. Также потребуется прут толщиной 16 миллиметров. Можно использовать болт размером, который вам нужен. Старая гайка, разрезные трубочки.

Из куска проволоки катанки сделано колечко для веревки. С таким кольцом не будут перетираться  острые края гайки. Две трубки длиной 30 мм надеваются на прутик, потом привариваются к листу.
Примерная масса якоря для резиновой лодки около 7 килограмм. Подвижная часть хорошо балансирует на волнах и на течении.   Соединены сваркой 2 куска арматуры для хорошего зацепления якоря с грунтом.  Если вы рыбачите на стоячей воде, рожки не нужны. Видео с канала Самоделки Vitmana.

Якорь для надувной лодки пвх своими руками — поэтапный процесс

При рыбалке с лодки необходимо заранее продумать вопрос установки лодки в неподвижном состоянии, а значит – выбора якоря.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

  1. Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря — универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:
    • Сложность в обращении.
    • Громоздкость.
    • Высокая стоимость.
    • Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
  2. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.

    Якорь Портера.

  3. Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность — шток расположен не вверху, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:
    • Неэффективен на водоемах с галечным дном.
    • На больших глубинах может долго погружаться.
  4. Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:
    • Обладает высоким КПД.
    • Быстро и надежно зарывается в дно.
    • Малый вес.
    • Компактный.

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Выбор якоря и основные требования к якорям

При выборе якоря стоит ориентироваться на такие критерии как:

  1. Коэффициент держащей силы. Рассчитывается либо по специальным формулам, либо из значений таблиц. Специалисты рекомендуют больше ориентироваться на вес якоря. В среднем, его масса должна составлять примерно 10% от грузоподъемности надувной лодки ПВХ. Вес якоря также можно определить по следующему соотношению. Он должна быть не менее 1% от длины лодки. Например, если длина 4,5 м. (450 см.), то умножаем это значение в (см.) на 0,01. В результате получаем, что для такой надувной лодки ПВХ, вес якоря должен быть не менее 4,5 кг.
  2. Обязательно нужно учитывать тип грунта в месте, где планируется рыбачить, а также характер и особенности водоема (глубины, сила течения, как часто бывают сильные ветра и прочие факторы). К примеру, на водоемах с большой глубиной рекомендуется использовать стандартный якорь плуг, а вот на водоемах с сильным течением либо якорь-гриб, либо якорь Норхила.

Также важными требованиями, предъявляемые к якорям для надувных лодок ПВХ являются: безопасность, удобство использования, компактность, универсальность.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

  1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
  2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
  3. Приманки на основе феромонов.

Как изготовить якорь своими руками

Одним из наиболее распространенных и универсальных якорей, которые к тому же довольно просто изготовить самостоятельно, является якорь-кошка.

Для его изготовления понадобиться:

  • металлический прут ил труба, длиной от 200 мм. — до 300 мм. и диаметром 25 мм. — 30 мм.
  • небольшой кусок полой трубы, диаметров — 40 — 50 мм.
  • монтажные кольца — 3 штуки.
  • металлически листы — толщина 4-6 мм.

Этапы работы:

  1. К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
  2. Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
  3. Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
  4. Просверлить отверстие в средних и длинных полосках — во-первых — по краям — а во-вторых, только с одной стороны.
  5. Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним «ушам». Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Курбатовский якорь

Для якоря данного типа понадобятся:

  • листовая часть, толщиной в 3 мм;
  • кусочек высококачественного металлического прута, общей длиной с 12 см;
  • проволоки с диаметром не менее 9 мм.

К пруту, длиной в 12 см. посредством проволоки прикрепляется главная листовая часть, которая предварительно подгоняется под объемный якорь и все вместе сваривается.По финансам — это один из самых доступных якорей, а на изготовление уходит не более 2-3 часов.

Что потребуется помимо якоря

Кроме якоря, для установки надувной лодки ПВХ в неподвижное положение потребуется еще и специальный канат или трос. Их лучше всего выбирать из синтетических материалов. Это обусловлено тем, что синтетика прочнее и надежнее, а во-вторых – более стойкая к воздействию внешних факторов.

К якорному тросу также предъявляются определенные требования:

  1. Прочность. Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
  2. Толщина. Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
  3. Длина. Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается — он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Мало грамотно подобрать якорь — необходимо также уметь им пользоваться. К примеру, при эксплуатации якоря-кошки профессионалы рекомендуют привязывать такие якоря именно за нижнюю часть петли, а не за привычную верхнюю. В таком случае, при зацепе за корягу или камень можно оборвать верхнее крепление и освободить якорь.Максимально грамотная установка лодки — по течению.Для этого стоит зайти чуть выше места стоянки и опустить якорь. Стравливание якорного тросса зависит от силы течения и размера якоря (обычно – от 3 до 8 метров). При сильном течении рекомендуется установка лодки на два якоря: один на корму, второй на нос. Здесь сначала опускаем якорь с носа, а затем – после того как течение выровняет лодку – устанавливаем второй якорь с кормы. Также можно поставить лодку на два якоря, опустив их с обоих бортов.

Важно грамотно подобрать тип якоря.

При нечастой эксплуатации стоит использовать якоря, имеющие универсальные характеристики.

В случае частой эксплуатации якоря, рекомендуется использовать якорный тросс из паракордового материала, характеризующегося надежностью и долговечностью.

izobreteniya.net

Как сделать якорь для лодки своими руками: популярные способы изготовления якорей

ТОП популярных товаров для рыбалки — покупайте с хорошими скидками для личного пользования и в подарок друзьям, знакомым.

Приобретайте качественные товары по доступным ценам в лучших рыболовных интернет магазинах. Делайте подарки себе и своим близким!

Мы в социальных сетях — подписывайтесь на нас в Facebook, Youtube, Вконтакте и Instagram. Будьте в курсе последних новостей сайта.

Оглавление:

При ловле с лодки обязательно необходимо использовать якорь. Учитывая цены на это изделие, многие рыболовы решают изготовить самодельный якорь для лодки. В данной статье рассмотрим более простые и сложные способы изготовления данного аксессуара. Укажем, какие материалы и инструменты необходимы для такой работы.

Способ №1. Самостоятельное изготовление якоря из свинца

В данном способе мы рассмотрим, как сделать якорь из свинца и стального болта. Для этого нам потребуется газовая горелка и один или несколько кусков свинца весом 6-8 килограмм. Плавить его будем в стальной глубокой тарелке.

Ждем, пока свинец полностью расплавится и получится вот такая жидкая масса:

Далее вставляем болт с приваренным кольцом высотой как тарелка, в которой плавится свинец.

Держим немного его в вертикальном положении. Перед этим лучше одеть на руку перчатку, чтобы не обжечься. Подождали, пока свинец остынет после чего окунаем его в воду. Очень важный момент. Перед заливкой самодельного якоря для лодки хорошо смазываем емкость изнутри. Используем для этого машинное масло или солидол. Если нет их, то можно обойтись подсолнечным маслом. Главное, чтобы вся поверхность была жирной. Это делается для того, чтобы якорь из свинца легко извлекался из тарелки. Чтобы не пришлось потом кувалдой выбивать его, испортив форму.

Если все сделать правильно, то мы получим вот такое аккуратное изделие:

Чем хорошо данный якорь? Во-первых, он хорошо держит лодку, плотно прилегая к поверхности дна. Во-вторых, данный якорь не будет застревать в корягах и в зарослях, как это иногда случается с магазинными якорями. И в-третьих, данное изделие на порядок дешевле магазинных. Если у вас имеется возможность добыть свинец в достаточном количестве, то проблем с изготовлением у вас не возникнет.

Важный момент, касающийся диаметра ушка. Вместо болта можно взять стальную скобу. При заливке просто утопите ее на нужную глубину, чтобы виднелась проушина. Делайте это с расчетом толщины каната, который будет продеваться сквозь отверстие.

Способ №2. Как сделать якорь для лодки из металлических заготовок

Для изготовления данного якоря нам потребуется металлическая трубка диаметром 4 см, две заготовки и болт с проушиной

Пластины затачиваем и привариваем их между собой, а потом получившуюся заготовку привариваем к трубке. В трубке делаем резьбу, в которую вкручиваем болт с проушиной. В результате у нас получится вот такой якорь весом 3,5 кг.

Как видим заготовки обточены со всех концов. Изготовления резьбы и подбор болта лучше доверить токарю. Он выточит и подгонит трубку до нужного состояния. Лучше создать чертеж якоря для лодки с указанием толщины и длины трубки и отдать его токарю.

Способ №3. Изготовления якоря своими руками из цементного раствора

Представляем еще один вариант, как сделать якорь из подручных средств. Для этого нам потребуется пакет цемента определенного веса. Разводим цемент в воде в соотношении по объему 1 к 4. Для размешивания используем специальный венчик. После получения цемента его заливаем в емкость. В нашем случае мы будем использовать часть пластиковой бутылки. В результате получим якорь весом 5-6 кг. Для получения более тяжелого изделия используем емкость большего объема и больше цемента. После заливки цемента берем заготовку из толстой проволоки или металлическую скобу и вставляем ее в цемент. Получится вот так:

После того, как цемент застынет, обрезаем лишнюю часть пластика. Изделие можно использовать.

Как видим, в данном случае не потребуются чертежи якоря для лодки. С этой задачей справится даже человек, не особо умеющий что-нибудь создавать своими руками.

Якори для лодок из блина для штанги, гусеничного трака и старого утюга

Якорь можно сделать из гусеничного трака ДТ-75. Его вес составляет 14,8 кг. Есть еще траки весом чуть больше 8 кг. Если они для вас будут более предпочтительными, то используйте их. Данные модели раз подходят для наших задач. Выглядит звено гусеницы таким образом:

Для надежной фиксации данного элемента к канату к нему в местах, отмеченные стрелками лучше всего приварить металлические кольца, или можно одно большое. Через кольцо будет крепиться канал.

Найти трак можно в ремонтной мастерской, где чинят сельскохозяйственную технику. Там же можно попросить приварить кольцо. Наверняка там есть неисправные траки, которые сдают как металлолом. Заплатите чуть больше, или отблагодарите человека правильными продуктами, и вы получите замечательный якорь. Он очень хорошо лежит на дне и держит лодку.

Чтобы он не ржавел, оберните его толстой липкой пленкой.

Еще один вариант самодельного якоря для лодки – это блин для штанги. Выбираем такой, чтобы весил 5-6 кг и имел отверстие, в которое проходил канат.

Блин можно покрасить водоэмульсионной краской, чтобы он не ржавел.

Весьма оригинальным самодельным якорем для рыбалки будет старый утюг, которым гладили с прошлом веке. Выбираем такой, чтобы весил от 10 до 15 кг и чистим его от ржавчины, если она есть. Чтобы легко убрать ржавчины помещаем утюг в какой-нибудь мощный растворитель вроде диметиловой кислоты или уксуса. Полежав примерно сутки, утюг сможет легко избавиться от ржавчины. Для ускорения процесса можно использовать щетку по металлу.

Это изделие также можно покрасить водоэмульсионкой. Как видим, у данного утюга имеется достаточно большая проушина, через которую легко пройдет канат.

Выводы об изготовлении якорей своими руками

В данной статье описаны не все способы изготовления якорей. Например, некоторые рыболовы используют автомобильные амортизаторы-пружины, гири, отрезки рельсов, другие тяжелые предметы. Достаточно обратить внимание на подобные, казалось бы, ненужные предметы, включить немножко фантазии, и из них вы сможете сделать себе якорь для рыбалки.

Хорошие рыболовные интернет магазины позволят вам приобрести любые товары для рыбалки по выгодным ценам!

Подписывайтесь на нас в социальных сетях — через них мы публикуем много интересной информации, фото и видео.

Популярные разделы сайта:

Календарь рыбака позволит вам понять, как клюют все рыбы в зависимости от времени года и месяца.

Страница рыболовные снасти расскажет о многих популярных снастях и приспособлениях для ужения рыбы.

Насадки для рыбалки — подробно описываем живые, растительные, искусственные и необычные.

В статье прикормки вы познакомитесь с основными видами, а также с тактиками их использования.

Изучите все приманки для рыбалки, что бы стать настоящим рыболовом и научиться правильному выбору.


ribalka-vsem.ru

Как сделать якорь для лодки?

Без всякого сомнения, якорь для любого плавательного средства является достаточно важным элементом. Якорь – это одно из главных составляющих любой лодки. Достаточно часто случается так, что люди, которые любят рыбалку и все что связано с ней, пользуются совсем не якорем, а каким-то грузом.

Данный груз, как правило, должен подходить по весовой категории, а также по размерам и способу действия. Но стоит отметить, что такой материал крайне некомфортен в использовании. Более того, такой груз может быть еще и не надежным. Исходя из этого, можно сказать, что лучше всего произвести или же приобрести нормальный якорь, который будет соответствовать всем стандартам международного типа.

Как сделать хороший и качественный якорь?

К сожалению, на сегодняшний день в магазинах нет якорей, которые могут полностью покрыть ожидание рыбаков. Следовательно из этого, каждый уважающий себя рыбак стремится самостоятельно произвести якорь. В первую очередь для постройки якоря необходимо знать условия, где он будет применяться. Очень важно знать информацию о грунте. Без всякого сомнения, сделать якорь непосредственно своими руками очень легко, а самое главное просто, особенно если использовать литературу из интернета.

Что нужно знать и помнить перед постройкой якоря?

В первую очередь необходимо знать, что вес того самого якоря должен представлять собой одну десятую часть от веса самой лодки, на которой он будет использоваться. Этот фактор способствует тому, что лодка будет удерживаться в более устойчивом и качественном положении. Более того, необходимо обратить и уделить много внимания тому тросу, который будет прикреплен к лодке и удерживать тот самый якорь.

Специалисты советуют, чтобы данный трос был произведен из синтетической нити. Это обосновывается тем, что он более качественный и продержится гораздо дольше. Длина этой веревки зависит от того, какая будет способность у якоря. То есть, насколько качественно он сможет удержать лодку в одном положении.

Необходимо учитывать и факторы сильных ветров и того подобного. Если владеть данной информацией, можно сделать якорь высокого уровня, а самое главное качественный, очень легко и за короткое время.

Якорь для надувных лодок

Якорь данного типа производится, как правило, просто. Для надувных лодок отлично показал себя якорь, который производится из сковороды. Его диаметр составляет 30 сантиметров. Это не шутка, именно из сковороды. Необходимо просверлить дырку, которая необходима для веретена с определенной резьбой.

С другой стороны данного веретена делается так называемая проушина, которая необходима для каната. Далее на данную резьбу надевается специальная гайка, а уже потом плоский, круглой формы груз из свинца. Его вес должен составлять примерно один килограмм. Уже потом необходимо надеть эту сковороду, она должна будет зажаться с помощью шайбы за счет еще одной гайки.

Данный якорь не содержит в себе острых углов или же других подобных элементов. Именно за счет этого реальность повредить надувную лодку достаточно минимальная.

Но также необходимо сказать то, что такой якорь сможет неплохо удержать её. Более того, такие якоря достаточно легко улучшаются и приобретают сосем иную форму. Это можно сделать за счет вырезания в сковороде нескольких непосредственных секторов. Далее острые края очень легко скругляются.

Также достаточно хороший якорь является в виде пирамиды, он производится из такого материала, как свинец. В данной пирамиде располагается специальная петля из специальной проволоки. Если длина стороны подобной пирамиды будет составлять около 10 сантиметров, то непосредственный вес его будет составлять три с половиной килограмма. Именно такой якорь сможет удержать надувную лодку даже на больших течениях и при большом ветре.

Якорь сварного типа

Самым обыкновенным якорем данного типа является якорь под названием «Кошка». В принципе от названия становится понятны его суть и принцип. У него присутствуют четыре так называемых лапы.

Такой якорь можно произвести из обыкновенной арматуры. На так называемые лапы данного якоря привариваются специальные пластины определенной формы, для того чтобы лучше держалось. Если не использовать подобные пластины, то якорь будет крайне плохо держать лодку на грунте. Особенно если там вообще не за что ухватиться. Также специалисты рекомендуют использовать дополнительный груз.

Необходимо помнить, что можно произвести якорь всего с двумя непосредственными лапами. Но в подобном случае необходимо будет приварить специальный штырь по центру самого якоря. С помощью него якорь сможет расположиться на дне правильно. Но, а в случае если его не будет, те две лапы ничего не смогут сделать. Они просто будут скользить по дну. Подобные якоря специалисты называют адмиралтейскими.

Необходимо помнить и понимать, что для того чтобы изготовить якорь своими собственными руками, необходимо совсем не много усилий и предметов. Материалов при постройке абсолютно любого якоря потребуется минимальное количество.

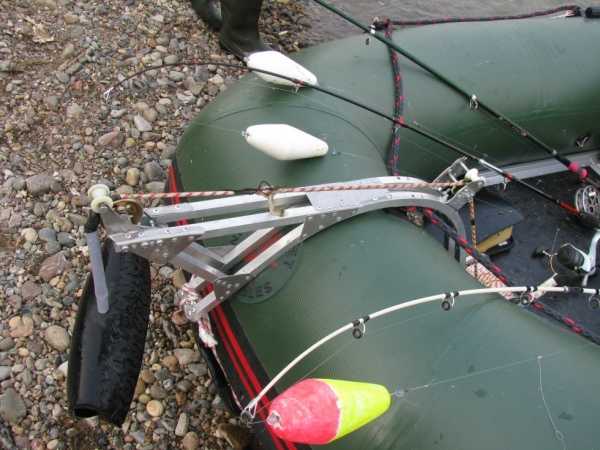

Примеры самодельных якорей

Видео о том, как сделать простейший якорь для лодки

yach.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
