Короткая начальная справка.
Эхолот — это измерительный прибор для определения глубины под судном, изучения рельефа, структуры дна и обнаружения рыбы. Состоит из двух частей:
- датчик излучатель (или трансдюсер), который расположен ниже ватерлинии на днище или транце судна и направлен в сторону дна. Его задача посылать сигналы вниз и принимать их же после отражения от дна или других объектов.
- монитор с процессором (или голова) — обрабатывает полученные данные от датчика и выводит их в графический вид на экране.
Часть 1. Выбираем современный эхолот
Самое главное ответить на вопрос: «Зачем он нужен?». Для этого перечислим практическую пользу, которую он дает, и, исходя из этого, можно будет лучше понять, какая модель нужна именно Вам. Лучше на конкретных жизненных примерах.
Если Вы делаете подарок близкому человеку — нужна хорошая работа эхолота и, главное, польза от него.
Если Вас мало интересует лирика и дружеские отношения, а нужен конкретный результат лично для себя, в виде практической пользы на рыбалке, то:
При известном умении (об этом ниже) Вы сможете:
- ежесекундно видеть глубину под лодкой. Что весьма важно не только с рыболовной точки зрения, но и для безопасности мотора, лодки и судоводителя.
- отслеживать перепады глубины — рельеф дна.
- находить рыбу как при помощи изображения ее на экране, так и по косвенным признакам. Например, обнаружив корягу или бровку с помощью эхолота, затем обнаружили и хищника с помощью спиннинга.
- при наличии встроенного GPS приемника (такой прибор уже называется картплоттер) или отдельно приобретенного приемника (что несколько хуже для удобства работы и точности), сможете сохранить местоположение найденного под водой объекта с довольно высокой точностью — порядка 3-6 метров.
- при тролинге вышеперечисленные свойства дают возможность правильно управлять снастью. То есть при подъеме дна поднять приманки над дном или даже поменять приманку на более мелководную. При значительном понижении — соответственно наоборот. То же самое при обнаружении на пути приманок: сети, коряги или высокого густого травяного покрова. Эхолот дает время адекватно отреагировать на такие сюрпризы.
- при обнаружении рыбы, чаще всего «белой» в толще воды, заставляет уделить больше внимания этому участку.
- при ловле сома на квок. Дает возможность увидеть реакцию сома на работу квока и соответствующим образом отреагировать спуском или подъемом снасти. Более того видеть свою снасть — наживку и груз. А также сам момент подхода к ней сома, ну и чаще всего ухода, соответственно.
- при отвесной ловле рыбы в толще воды (чаще ставриды в море или со льда на «гирлянду»). При обнаружении рыбы – быстро поместить снасть на нужную глубину. При исчезновении ее с экрана, не тратить драгоценное время на ловлю уже несуществующей в данном месте рыбы, а искать ее дальше, опять же с помощью эхолота.
Плюс к этому некоторые второстепенные возможности, например:
- Измерение температуры воды за бортом в аэраторе или воздухе.
- Способен отобразить термоклин (глубина, на которой идет резкий перепад температуры и меняется кислородное насыщение. Перспективный участок для ловли рыбы).
- И даже определение плотности дна.
Думаю, что я перечислил достаточно аргументов, чтобы показать его пользу.
Основные вопросы начинающего пользователя, задумавшегося о выборе эхолота:
Цветной или черно-белый?
Не обязательно цветной эхолот намного лучше покажет рыбу, чем черно-белый. Собственно говоря, цвет нужен лишь для того, чтобы тоньше отобразить разную плотность предмета. На практике получается, что отличающиеся по плотности предметы (даже незначительно) на экране отображены разными цветами.
В принципе, черно-белый при правильной настройке, тоже отобразит разные по плотности объекты, правда только оттенками серого. И этого вполне хватит для понимания картины. Более того, черно-белый лучше читается на солнце без подсветки и вообще намного меньше потребляет энергии. Что особо важно для зимней рыбалки, когда аккумулятор лучше выбрать как можно меньше, чтобы не таскать лишний вес.
Хотя если включить яркость экрана на полную, то цветной будет лучше читаться, чем черно-белый. Но потребление конечно будет существенно больше. Впрочем, новая серия приборов Лоренс Марк и Элит с 4 дюймовым экраном уже имеют светодиодную подсветку, и потребление стало смехотворным. Конечно, если Ваша лодка снабжена большим стартовым аккумулятором (30Ач и выше) этим вопросом можно не заморачиваться.
Но, если только Вы решили присмотреть эхолот, совмещенный с GPSом – рассматривать стоит только цветной.
Для GPS картплоттера цветной экран гораздо информативнее. Например, серая линия на черно-белом в равной степени может быть и дорогой, и речкой, и железной дорогой, серое пятно на карте может означать либо озеро, либо лесопосадку, либо границы населенного пункта. На цветном экране все будет в разных, соответствующих цветах. Дорога красная, речка синяя, лес зеленый и т.д.
Одно или двухлучевой? Очень часто задаваемый вопрос. Однолучевой — это эхолот с одной самой нужной 200 килогерцовой частотой. Стоит заметить, что луч и частота — это неразрывное понятие, то есть по сути одно и то же.
Двух лучевой эхолот это тот, который имеет две частоты, например 200 и 83, или 200 и 50 на выбор, зависит от типа датчика излучателя. Для реки точно не пригодится 50-ти килогерцовая частота. Поэтому если вы на реке или в море вас не интересуют глубины более 200 метров, лучше выбирайте с датчиком 200 и 83кГц. Если 50-ти килогерцовая частота все-таки есть, то плохого в этом ничего нет.
Какой марки? Чаще всего я рекомендую эхолоты Lowrance или Garmin. Почему? Эти две фирмы являются безоговорочными лидерами в своих направлениях. А именно Lowrance — лучшие под водой, то есть по эхолотам. А Garmin на земле, то есть по GPS-навигаторам. Причем каждый из них не прочь отхватить кусок рынка у другого. Успешность этих фирм угадывается по их результатам, они лидеры продаж с большим отрывом уже много лет. Подавляющее большинство продвинутых специалистов используют электронику именно этих двух фирм.
Интересно, что лучше купить простейший эхолот от именитой фирмы, чем самый «модный» от сомнительной фирмы. Серьезный производитель не может рисковать своим именем, предлагая некачественную продукцию в начальной ценовой категории.
Напротив он заинтересован отдать даже больше и лучше за скромные деньги, чтобы «приручить, подсадить» клиента и его знакомых на будущие, более серьезные покупки из своего модельного ряда.
Цель сомнительной фирмы, напротив, – быстрее и больше заработать денег. Как? Поменьше вложить и больше получить. Украсть чужие разработки и внедрения технологий на этом рынке, сэкономить на материалах, рабочей силе, разработке и главное тестировании своей продукции.
Итак, выбор подходящей модели. Для начала нужно определить спектр задач для эхолота. Хорошо бы не желать ненужных для Ваших рыбалок свойств, потому, что за каждую полезную функцию придется платить.
Где и кого собираемся ловить? Если точнее — глубина и способ ловли. Что мы хотим получить от эхолота? И наконец, с какой суммой мы готовы расстаться?
Ниже приведены несколько наиболее типичных примеров подбора эхолота под поставленные задач и наиболее удачные модели на рынке, отвечающие запросам в каждом рассматриваемом случае.
И рекомендации по конкретным моделям в порядки увеличения стоимости, ну и возможностей соответственно. Отмечу, что, если я рекомендую какую-то модель для отвесной ловли, например, то это не значит, что он не пригоден для спиннингиста. Просто постараюсь подчеркнуть самую сильную сторону конкретной модели.
1. Куму на подарок
Пожелания: Он рыбак, ловит спиннингом и на удочку. Эхолот должен быть хороший, но не дорогой.
Из самых удачных моделей на рынке стоит отметить Lowrance X-4, Lowrance X-4 PRO — тот же X4 с добавочной частотой 83кГц, и Garmin echo-100.
Гарантированный результат: бесперебойное отображение рельефа дна на скорости до 110 км/ч при условии правильной установки датчика излучателя (трансдюсера) и достаточно жестком дне (об этом ниже). Возможность найти значительное скопление рыбы под лодкой, определить температуру воды, глубины до 140 м.
Lowrance Mark 5-x —
Вариант для тех, кто действительно любит кума, но деньги тоже.
Данный эхолот – это усовершенствованная модель знаменитого, но снятого с производства Lowrance Х125. Можно сказать уже очень хороший эхолот за самые (относительно, конечно) скромные деньги.
Lowrance Х-4 | Lowrance Х-4 Pro | Garmin echo-100 | Lowrance Mark-5x |
2. Для себя любимого
Пожелания: Ловля на дорожку на глубинах 1.5-4 метра, в основном щука. Хочу видеть глубину, рельеф дна, водоросли и рыбу. Каждая копейка на счету.
Решение: Подойдет относительно простой, однолучевой, черно-белый эхолот, но опять, же проверенной фирмы.
В данных условиях (глубина до 4м), рыбу практически нет шансов увидеть бюджетным эхолотом, потому как она просто разбегается из-под движущейся на моторе лодки. Я пришел к такому выводу, наблюдая за наличием рыбы на таких глубинах, при помощи самой серьезной рыбопоисковой системы Lowrance HDS + Структурсканер, которая способна видеть рыбу на расстоянии до 90 метров в две стороны от лодки.
Мне посчастливилось побывать на водоеме с относительно небольшими глубинами и невероятным количеством разной рыбы. Были хорошо видны плотные стаи довольно крупных рыб по краям экрана, на максимально досягаемой боковым лучом дистанции для этих условий. И практически ничего не было прямо под лодкой. То есть если бы не было боковых лучей структурсканера, я бы никогда и не узнал что там полно рыбы. Не стоит путать эту систему с обычными многолучевыми (3-6 лучевыми) 2Д и даже 3Д эхолотами, их возможности гораздо скромнее!
Именно поэтому не стоит акцентировать внимание на отображении рыбы на мелких местах, если нет бокового обзора как в самых передовых и достаточно дорогих моделях.
Но важна будет способность качественно отобразить травяной покров для понимания, есть ли шансы встретить интересующую нас рыбу к конкретном типе травы.
Из конкретных моделей могу порекомендовать, как и выше упомянутые Lowrance X-4, X-4 PRO и Garmin echo-100, так и более продвинутые Lowrance Mark 5-X, — начиная с этой модели можно всерьез говорить о рыбе. Здесь уже достаточно большой как для эхолота экран с высокой четкостью прорисовки. Меню может быть расширенно до профессиональных настроек. Если поставить настройки на «автоматически» — все будет тоже отлично работать само.
Lowrance Mark 5-X PRO — почти то же самое, но интересен тем, что снабжен дополнительным широким (120°) лучом, специально разработанным для большего захвата дна на мелководье.
И конечно, Lowrance Mark 5-X DSI с технологией сканирования.
Он особенно интересен в бюджетной категории. Так как в сравнении с подобными, существенно качественнее изображает подводную картину и способен видеть рыбу даже у самого дна, чего не способны делать обычные 2Д эхолоты. Единственная слабость — абсолютная непригодность для отвесной ловли (квок, зимой со льда, морская ловля в отвес). Об этом подробно будет рассказано в продолжение цикла статей.
Чуть не забыл упомянуть о новых недорогих бюджетных эхолотах серии Mark\Элит 4 с цветными, но экономичными светодиодными экранами. За ними будущее!!!
Причем Mark 4 хотя и черно-белый, но снабжен GPSом. Учитывая его относительно гуманную стоимость — очень интересен.
Elite-4 — цветной с GPSом и классическим 2Д эхолотом. Особо привлекателен для отвесной ловли.
Обе модели, как впрочем, и остальные Лоренсы, способны читать карты NAVIONICS.
Особенность карты NAVIONICS в свежести картографических данных и достаточно высокой их достоверности.
Но отсутствуют незначительные континентальные водоемы (маленькие речки, озера, водохранилища).
И самая напичканная модель серии — Lowrance Elite-4 DSI. Цветной с GPSом и технологией DSI.
Lowrance Mark-5x | Lowrance Mark-5x DSI |
Lowrance Mark 4 | Lowrance Elite-4 | Lowrance Elite-4 DSI |
3. Если Вы серьезный спиннингист
Конечно, добрую службу сослужат и вышеперечисленные бюджетные модели, но настоятельно рекомендую, все же вооружится более продвинутой техникой.
Следующая ступень выше, это — Lowrance Elite-5 — классический 2Д эхолот с GPS навигатором, по моему мнению, самый оптимальный эхолот для ловли на квок и морской рыбалки.
Наличие GPS картплотера, помимо облегчения ориентации в сложных навигационных условиях (туман, ночь) позволяет точно отметить точками места подъема сома. Чтобы пройтись по ним попозже с другим квоком, насадкой или когда сом будет в настроении. Функция перемотки эхограммы позволяет далеко назад вернуться по проплывшей по экрану картинке, найти точку подъема сома и отметить ее GPS точкой прямо на экране эхолота. Очень удобная новая функция. Именно совмещенный в одном корпусе и эхолот, и GPS-навигатор оказались на практике удобнее и точнее, чем отдельно два прибора.
Более лучшим вариантом для рыболовов «отвесников» (квок, гирлянда, морская ловля) будет Lowrance HDS-5 GEN 2.
Его преимущества над Lowrance Elite-5 в том, что в нем встроен процессор нового поколения Broadband Sounder. И второе преимущество — наличие разъемов для подключения различных внешних датчиков NMEA 2000 (температуры, расхода, уровня топлива, внешней скоростной GPS антенны, провода передачи данных от двигателя и т.
д.) И разъема Ethernet для подключения дополнительных блоков LSS-2 SrtuctureScan HD (Структурный сканер), Lowrance SonicHub и радараLowrance BR3G, а также для подключения других мониторов из серии HDS в единую сеть.
Lowrance Elite-5X DSI — без GPS навигации, но с упомянутой выше технологией сканирования.
Изображение будет лучше, чем в Mark-5x DSI из-за более прогрессивного (по технологии изготовления) SolarMAX™ PLUS TFT экрана. Что интересно, несмотря на то, что Elite-5x DSI цветной, лучшая цветовая палитра для максимально четкой картинки это черно-белая.
И наконец, самая удачная модель по нашему мнению для спиннингистов и «дорожечников» — Lowrance Elite-5 DSI с технологией сканирования и с GPS навигацией. Стоимость этого «счастья» около 1000 у.е.
Лучше его уже будет только серия Lowrance HDS с дополнительным блоком Структурсканер, который добавит боковые лучи в стороны от лодки, «рентгенное» качество изображения, и конечно классический 2Д эхолот, с обновленным процессором для отвесной ловли \.
И видео этого чуда. В этой системе уже есть все и в самом лучшем исполнении, но стоимость уже в два и более раз выше (в зависимости от размера дисплея). Если данное обстоятельство Вас не пугает, вперед к самому лучшему! За дополнительную плату, его и правильно установят и научат, как пользоваться за один день.
И наконец «топовая», свежайшая разработкаLowrance HDS GEN2 Touch
Помимо всех перечисленных функций и преимуществ рассмотренных моделей, этот флагман, как видно из названия, имеет сенсорный экран, адаптированный для эксплуатации во внешней среде. Проверяли, слушается пальцев даже с залитым водой экраном. Блок Структурсканера уже встроен вовнутрь и добавлен разъем видео входа для подключения камеры. Более того, к нему можно подключить дополнительный Wi-Fi модуль и управлять монитором или несколькими и всеми его системами с Вашего iPad или iPhone лежа на диване внутри катера. После поверхностного тестирования могу сказать, что HDS Gen2 Touch удобнее, проще, логичнее и быстрее.
Хотя сам тачскрин-экран еще требует проверки временем на предмет работы в экстремальных условиях: мороз, работа в перчатках, управление в условиях вибрации на скоростном судне. Приятно, что важные функции продублированы физическими клавишами.
Lowrance Elite-5 | Lowrance Elite-5x DSI | Lowrance Elite-5 DSI |
Lowrance HDS 10 | Lowrance HDS GEN2 Touch |
4. Для зимы
Здесь на первый план выходят минимальный вес всего комплекта (голова, датчик-излучатель, батарея). Разумеется минимальное энергопотребление. И удобные габариты (минимальные) для ношения на груди или под курткой.
Лучше даже черно-белый экран. Но, исключение составляют новые модели серии Марк\Элит с 4 дюймовым экраном. Там используется цветной светодиодный очень энергосберегающий дисплей.
Что особо важно — зимний эхолот должен быть без аббревиатуры DSI, SI или DI, то есть самый обыкновенный, классический 2Д эхолот, но качественный, так как работать ему придется при отрицательных температурах, иногда даже экстремально отрицательных.
Еще стоит отметить, что во всех упомянутых моделях (кроме DSI) есть функция «флешер»
Многим любителям зимней рыбалки она очень нравится. Только вы ещё дополнительно к Флешеру получаете за эти же деньги и полноценный эхолот!!!
Практика показала, что для подвижной зимней рыбалки наиболее удобна комплектация — монитор на шее, аккумулятор размером с сигаретную пачку в кармане (желательно в тепле для меньшего разряда), датчик на короткой палке в сапоге.
Стоит также предпочесть прибор с большими далеко отведенными друг от друга, выдвинутыми кнопками для максимального удобства работы в перчатках.
Идеальные модели для этих целей, пожалуй, следующие:
Lowrance X-4 ривлекателен ценой. Но с небольшим разрешением экрана.
Lowrance X-4 PRO тоже, что и предыдущий, но с расширением луча с 60 до 120 градусов. Для большего захвата площади под датчиком.
Эхолот Lowrance Elite-4x Ценное качество для зимы — экономичная светодиодная подсветка и малые габариты.
Lowrance Mark-5x. Очень удачный эхолот, пришедший на замену знаменитому Х125. По сути доработанный Х125.
Тонкий корпус, намного улучшенный поворотный кронштейн-крепление с возможностью быстро и удобно отстегнуть дисплей, наличие памяти эхограммы (если картинка уплыла с экрана, ее можно вернуть курсором), белая, полноэкранная подсветка, улучшенное меню и множество других доработок и без того удачного предшественника. Стоимость — порядка 300 дол. Вообще самый оптимальный эхолот без GPSа. Как я говорил, начиная с него и, разумеется, выше классом, можно всерьез говорить об изображении рыбы.
Lowrance Mark-5x Pro. То же, только с расширением луча с 60 до 120 градусов. Для большего захвата площади под датчиком.
Привлекательность последних двух моделей в их абсолютной универсальности для любых видов рыбалки. Лодочной, зимней, морской, речной, отвесной, поисковой. Это та самая золотая середина без копейки переплаты.
Lowrance Mark-4 интересен тем, что способен расширить луч с 60 до 120 градусов и имеет встроенный GPS.
Наличие GPS-а будет очень кстати, если Вы собираетесь посетить свои зимние точки летом на лодке, или, наоборот, на любимые, наработанные за лето точки прийти зимой по льду. Он черно-белый в минимальных габаритах. В принципе цветность не является недостатком для «зимнего» эхолота, просто батарея будет разряжаться несколько быстрее, процентов на 20-30. Хотя можно просто кинуть в рюкзак запасную, опять же размером с сигаретную пачку для экономии веса. Mark-4 для своего функционала (характеристик) стоит очень гуманно и вообще очень свежая разработка.
В целом, приятная модель.
В случае, если на Вашей лодке стационарно установлен, к примеру,Lowrance HDS-5 GEN2, – просто откручиваем боковые закрутки, снимаем его с кронштейна, докупаем дополнительно кабель питания и трансдюсер. Собираем комплект для ношения на себе. К закруткам, кольцом вяжется стропа, которая накидывается на шею. В кармане маленький легкий аккумулятор, датчик на короткой трубке, чтобы удобнее было вставлять в лунки.
Если речь идет о стационарной, «сидящей» зимней рыбалки, или есть средства передвижения по льду, практически все равно, какой вес и габарит переносимого комплекта. Просто снимаем свой эхолот с лодки и вставляем в «Зимний набор для эхолота (РРР-181)».
Для зимы важно выбрать эхолот без аббревиатуры DSI, SI или DI. Такие эхолоты рассчитаны для движения на лодке, а не для статического использования. Конечно, глубину подо льдом DSI эхолот нормально покажет, но рыбы найдет гораздо меньше, чем классический 2Д эхолот.
Понимаю, что непростая задача для самостоятельного принятия решения.
Много технических составляющих. Поэтому несколько практических советов.
- Помните, что самый дешевый, не значит самый понятный. Для простоты понимания его изображения нужен достаточно большой экран, желательно не меньше 5 дюймов. Дорогой продвинутый эхолот может много и нужного и ненужного лично для Вас. Просто можно использовать только нужные функции, остальные будут ждать своего часа. Это все равно как современный телефон смартфон. Который в принципе уже может очень много, почти как компьютер. Вы любите его за большой экран, большие клавиши и достаточно качественный фотоаппарат, который всегда под рукой. Остальное Вас мало интересует, но и не мешает. Приходит время, и шажочек за шажочком познаем его больше и больше и постепенно привыкаем, как к компьютеру.
- Посоветуйтесь со специалистами желательно незнающими друг друга, из разных компаний, конечно если у Вас с ними доверительные отношения.
- Берите тот, который нравится сердцем, а не умом или логикой. Вещь, должна именно нравиться.
Бюджетные эхолоты для рыбалки: рейтинг-обзор
Нужен бюджетный эхолот для рыбалки, какой выбрать? Любой электронный прибор обладает определенными техническими характеристиками, от которых зависит эффективность и удобство его использования. Эхолоты не являются исключением, и ниже приведен перечень основных параметров, по которым и следует выбирать модель устройства этого типа:
- Чувствительность приёмника;
- Частоты, на которых работает преобразователь;
- Количество лучей;
- Размер и тип дисплея;
- Сигнализация эхолота.
При составлении следующего рейтинга учитывались три комплексных критерия, а именно: технические возможности, стоимость, габариты устройств.
Статья в тему: функции эхолота.
Рейтинг эхолотов для рыбалки
- Rivotek Fisher 30
- JJ-Connect Fisherman 220
- Lowrance X4
- Lowrance Mark-5x Pro
- Lowrance Elite-3X
- Humminbird PiranhaMAX 175
- Практик ЭР-6PRO
- Echo 150
- Echo 300c
Lowrance Mark-5x Pro
Первое место в нашем рейтинге занимает стационарный двухлучевой эхолот от Lowrance, с черно-белым дисплеем, диагональ которого составляет 5 дюймов, а разрешение 480х480.
Рабочие частоты аналогичны модели Elite-3x – 83 и 200 кГц, угол обзора – 60-120°.
Также имеется датчик температуры, а рабочая глубина доходит до отметки в 305 м.
При наличии широкого функционала достаточно прост в использовании.
Присутствует удобная подставка, которая крепится к транцу лодки.
Humminbird PiranhaMAX 175
Компактное устройство с 4-дюймовым монохромным дисплеем, который тоже способен выдавать изображение высокой четкости.
Эхолот двухлучевой, максимальная рабочая глубина – 183 м.
Датчик температуры в наличии, хотя замечены погрешности в его работе при длительной эксплуатации.
Крепление тоже стационарное, что при относительно небольших размерах скорее является минусом.
Rivotek Fisher 30
Очень компактный эхолот с монохромным 2,4-дюймовым дисплеем. Прибор однолучевой, рабочая частота — 4333 кГц, угол излучения — 90°. Максимальная рабочая температура достигает отметки в 70°. Достаточно неплохой бюджетный вариант эхолота для ловли в теплое время года.
JJ-Connect Fisherman 220 Duo Ice Edition MARK II
Эхолот может похвастаться прочным водонепроницаемым корпусом и двухлучевым датчиком. Лучи работают на разной частоте, угол обзора тоже отличается (от 20° до 60°). Глубина сканирования – до 73 м, что весьма неплохо при ловле в относительно небольших водоемах. Имеется также и встроенный датчик температуры.
Эхолот умеет показывать не только рельеф, а и саму структуру дна водоема. Работает от четырёх стандартных пальчиковых батареек. Как и предыдущая модель, имеет небольшие габариты, удобный в использовании. Среди недостатков стоит упомянуть разве что нестабильную работу в зимний сезон.
Lowrance X4
Эхолот однолучевой, с черно-белым экраном, корпус абсолютно герметичен и защищен от попадания влаги. Максимальная рабочая глубина достигает 181-183 м. Имеет добротный датчик температуры, работающий достаточно быстро и без огрехов в показателях.
Также стоит похвалить и дисплей, который всегда показывает качественное изображение.
В условиях со слабым освещением можно использовать подсветку для дисплея. Иногда возникают проблемы с исследованием дна водоема, если последнее слишком заиленное (ил не отражает сигнал, посылаемый датчиком прибора).
О более дорогих эхолотах фирмы Lowrance и Hummindird вы узнаете в обзоре — «Как выбрать лодочный эхолот».
Lowrance Elite-3x
Более совершенный наследник предыдущей модели с уже цветным 3,5-дюймовым LCD-дисплеем и LED-подсветкой, что обеспечивает изображение высокой чёткости, хорошо читаемое даже в условиях яркого солнечного света. Работает на двух частотах в 83 кГц и 200 кГц, переключение между которыми происходит после нажатия одной кнопки.
Система ASP позволяет автоматически настраивать оптимальные параметры сканирования, также имеется возможность 4-кратного приближения. Отличный прибор для обнаружения рыбы в любое время года, исследования рельефа и характера дна. Один из самых интересных эхолотов в нашем рейтинге.

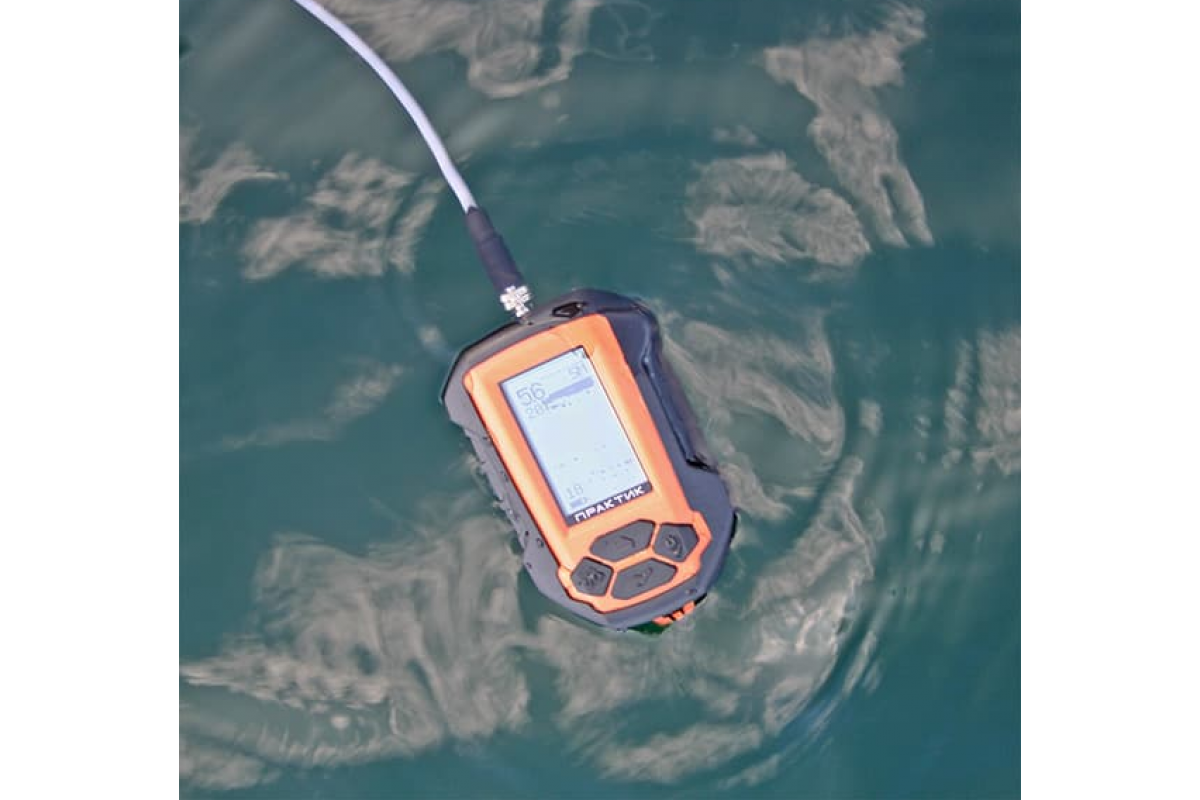

Практик ЭР-6PRO
Небольшой и простенький эхолот российского производства. Диапазон рабочей температуры – от -20° до 40°С, потому подойдёт для рыбалки и в зимнее время. Луч один, глубина сканирования скромная – 25 м. Корпус надёжный, водонепроницаемый, но немного тугие кнопки. Дисплей монохромный, с диагональю 2,3 дюйма. Неплохой бюджетный эхолот без обилия функций, но и с небольшой стоимостью.
Garmin Echo 150
Ещё один недорогой, но вполне годный эхолот. Дисплей снова черно-белый, 4-дюймовый. Используются два луча, рабочая глубина – до 400 м. Точное сканирование обеспечивается благодаря передатчику с мощностью в 200 Вт. Хотя прибор и отличается небольшими габаритами, крепление также стационарное.
Garmin Echo 300c
Ещё одна модель эхолота от компании Garmin, оснащенная цветным 3,5-дюймовым дисплеем с антибликовой технологией. Использует два луча, глубина сканирования – до 450 м. Установлен передатчик с мощностью в 300 Вт.
Крепится, как правило, тоже на транец лодки или троллинговый движок. Главный недостаток – высокая стоимость Echo 300с.

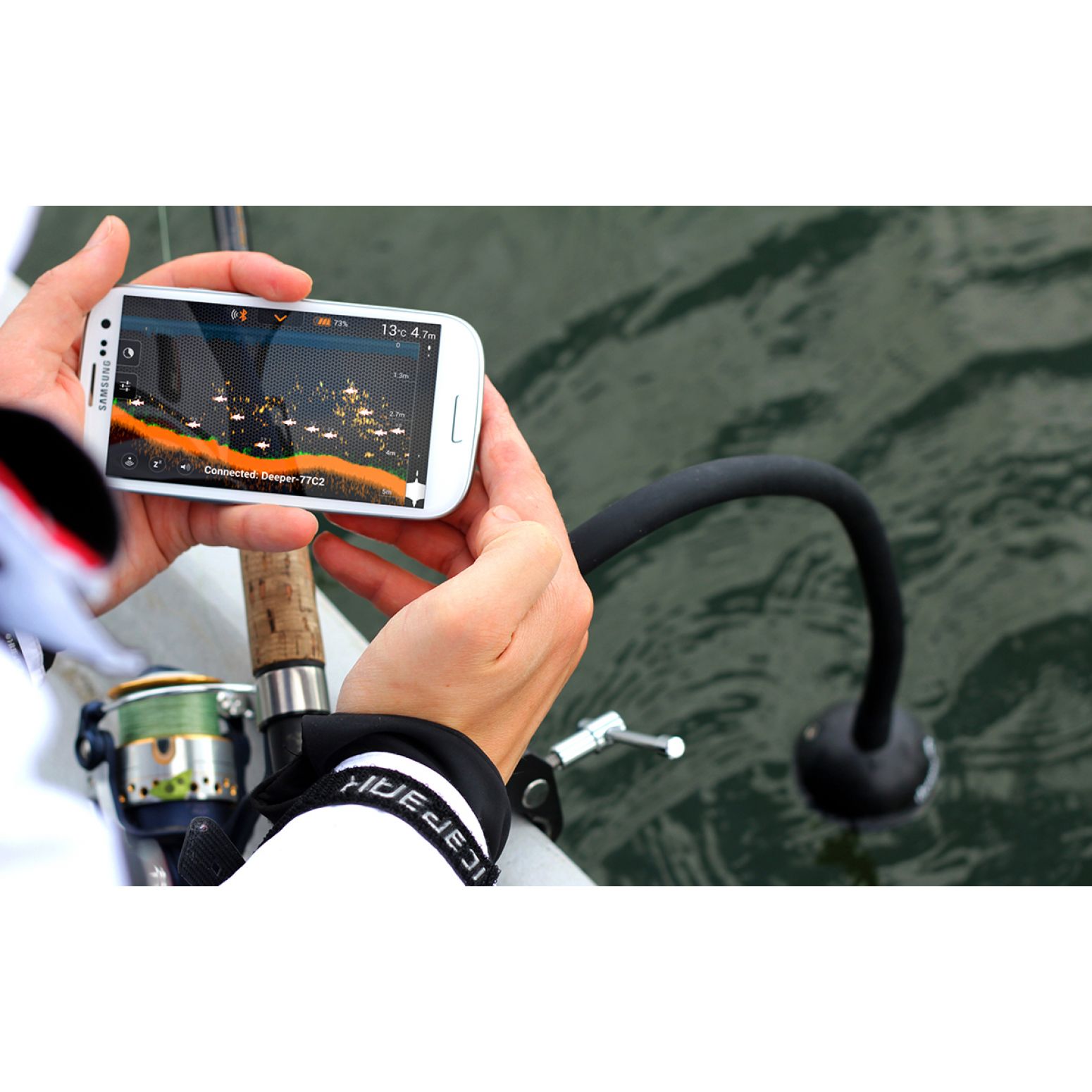

Обзор эхолота Deeper PRO+

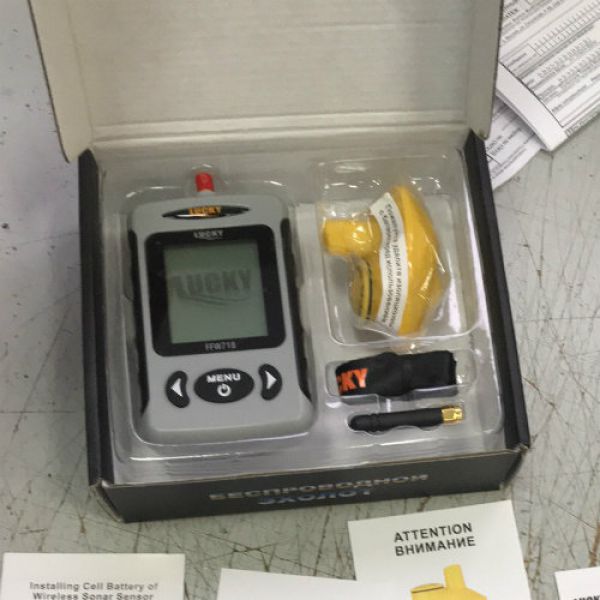

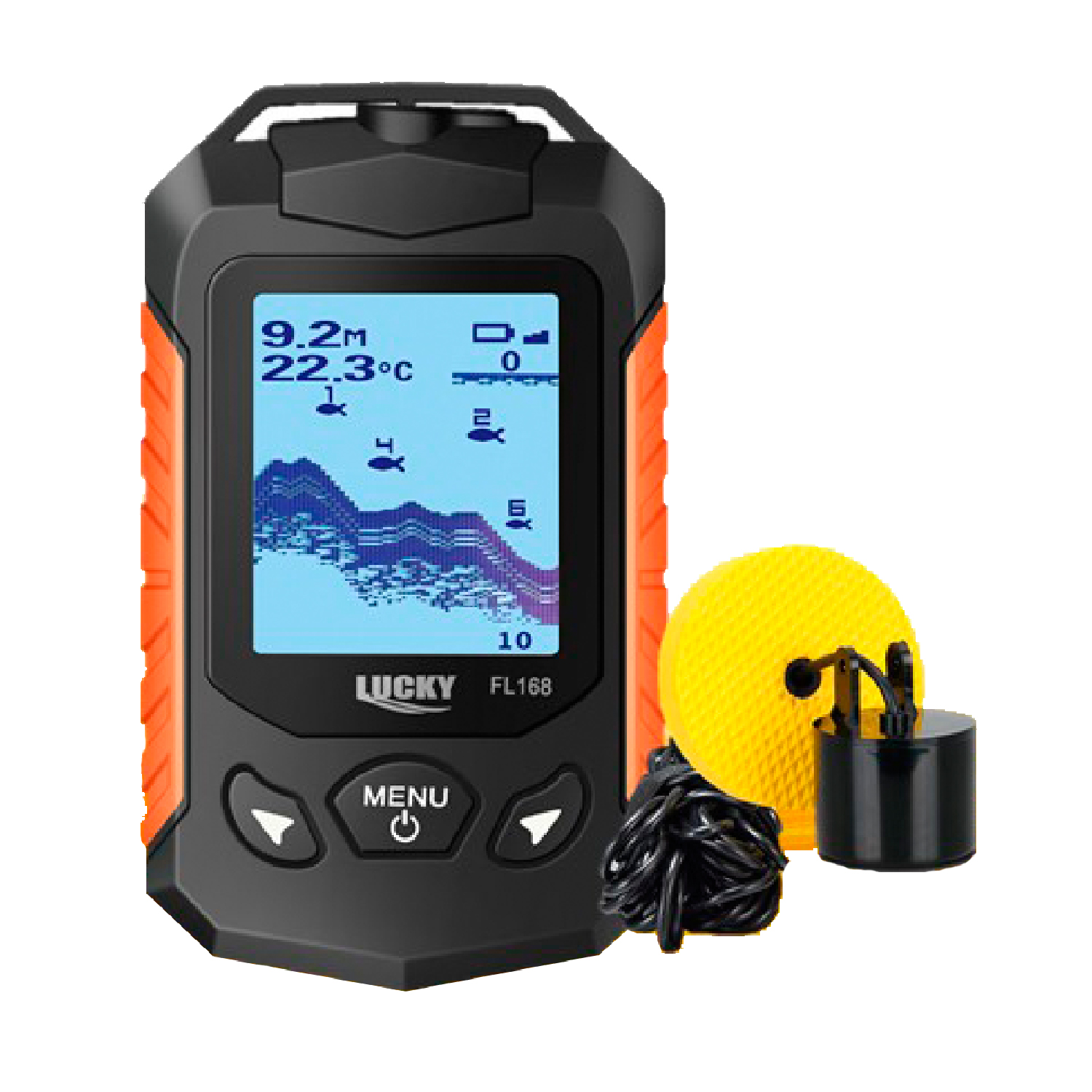

Эхолот Fishfinder(Китай)
Важная статья по теме: выбор рыболовного эхолота
Статьи по теме:
|
Выбор катушки для фидера |
Обзор фидеров Shimano |
Оснастки для фидера |
|
Прикормка своими руками |
Приготовление макушатника |
Ловля на флет кормушки |
|
Фидерные кормушки своими руками |
Обзор крючков для ловли на фидер |
Как выбрать фидерное удилище |
|
Рыболовные самоделки своими руками
Своими руками 16 тыс. |
|
|
Рейтинг зимних блесен для ловли на окуня
Зимняя рыбалка 13 тыс. просмотров |
|
|
Обзор лучших балансиров для зимней рыбалки
Зимняя рыбалка 1454 просмотров |
|
|
Ловля на мормышки: разновидности, снасти, техника ловли
Зимняя рыбалка 19 тыс. просмотров |
|
|
Виды рыбопоисковых эхолотов для рыбалки
Эхолоты 19 тыс. просмотров |
|
|
Обзор алюминиевых лодок для рыбалки
Лодки 14 тыс. просмотров |
|
|
Обзор и рейтинг эхолотов для рыбалки
Эхолоты 7 тыс. |
|
|
Как выбрать катушку для спиннинга?
Катушки 10 тыс. просмотров |
|
|
Электромоторы для надувных лодок(обзор)
Моторы 3 тыс. просмотров |
|
|
Алюминиевые катера для рыбалки
Лодки 8 тыс. просмотров |
|
|
Какую катушку выбрать для фидера — обзор характеристик
Фидер 19 тыс. просмотров |
|
|
Характеристики и возможности фидерных удилищ
Фидер 6 тыс. просмотров |
|
|
Рейтинг карповых катушек с байтранером
Карпфишинг 9 тыс. просмотров |
|
|
Лодка для рыбалки: на что обращать внимание при пркупке
Лодки 21 тыс. |
|
|
Как выбрать мотор для лодки?
Моторы 3 тыс. просмотров |
|
|
Классификация воблеров и других приманок
Спиннинг 30 тыс. просмотров |
|
|
Ловля на силиконовые приманки
Спиннинг 15 тыс. просмотров |
|
|
Лучшие воблеры на щуку: размер, цвет, проовдка
Спиннинг 4 тыс. просмотров |
|
|
Ловля фидером на флэт-кормушки
Фидер 8 тыс. просмотров |
|
|
Самодельная прикормка для леща своими руками
Фидер 21 тыс. просмотров |
|
|
Ловля спиннингом на раттлины
Спиннинг 3 тыс. |
|
|
Как выбрать карповую катушку: обзор и рейтинг
Карпфишинг 14 тыс. просмотров |
просмотров
просмотров
просмотров
просмотровХороший эхолот для зимней рыбалки в Киеве
В последнее время Крым стал весьма популярным местом отдыха, многочисленные туристы из разных стран посещают его, желая увидеть величественные достопримечательности, отдохнуть на лазурном пляже и ощутить теплый бриз. Но не только любители пляжного отдыха и исторических строений стремятся попасть в Крым, теперь он очень популярен и среди рыбаков.
Почему стоит выбрать Крым местом для рыбалки
Крымский полуостров – это великолепное место для любителей порыбачить. Крым не ограничивает рыбаков по сезонности, и рыбачить здесь можно круглогодично. Заниматься любимым делом гораздо приятнее в окружении потрясающей природы и чистого горного воздуха, в красивом и вдохновляющем месте, что делает Крым идеальным местом для рыбалки.
Крым очень щедр обилием мест, которые просто кишат разнообразной рыбой и практически каждая рыбалка обречена на успех! Крым приглашает заняться рыбалкой как новичка, так и профессионала, и каждый получит в награду отлично проведенное время.
Многие курортные города предлагают рыбалку с катера или яхты. И это заманчивое предложение. Возможно, улов от этого и не увеличится, но какое удовольствие вы получите! Рыбалка с катера дает совершенно новые ощущения. Прозрачное море вокруг, нежные лучи солнца окутывают вас, и теплый бриз вдохновляющее настраивает на улов. Кроме того можно делать перерывы, купаться в чистом открытом море, любоваться миловидными пейзажами и архитектурными достопримечательностями.
Какую рыбу можно поймать
Крымский полуостров богат разнообразием рыб, здесь есть и постоянные обитатели морских глубин, и те, кто здесь «проплывом». Например, сельдь: чтобы осуществить нерест, ей нужно проплыть длительный путь, часть которого приходится на Черное море.
Классическим периодом, благоприятным для ловли данной рыбы, является октябрь.
Хамса – отличная рыба, которую также можно поймать в черноморских водах. Живет эта рыба в Азовском море, но зимовать приплывает в Крым. Жемчужиной Черного моря является кефаль – это крупная рыба, и улов может составлять, в среднем, 8 кг. Ловить ее можно в течение всего года. Но профессионалы предпочитают делать это с конца осени и до начала весны.
Всегда удачным является улов луфаря. Данная рыба обычно собирается большими стаями, что значительно упрощает рыбалку. Поймать ее можно в период с сентября по начало декабря. Водится в водах Черного моря и сарган, который по праву считается вкуснейшей рыбой.
Как повысить эффективность рыбалки
Для того чтобы ваша рыбалка прошла на «ура», нужно взять с собой эхолоты. Заказать хороший эхолот для зимней рыбалки в Киеве вы можете на сайте подробнее на сайте. Это относительно новый прибор для рыбалки, который помогает обнаружить объекты и рыбу под водой, узнать точный рельеф водоема.
Эхолот отправляет и получает звуковые сигналы, преобразовывая их впоследствии в изображение, которое дает полную информацию о ситуации на дне. Эхолоты — это необходимость успешной рыбалки, ведь с помощью них можно узнать структуру дна, обнаружить предметы, спрятанные от глаз и выяснить, какое количество рыбы находится на данном отрезке моря.
На Перекоп.инфо можно прочитать про:
Научные эхолоты — Kongsberg Maritime
Однолучевые системы
Недавно система EK использовалась для более широкого круга океанографических приложений, с добавлением функций ADCP, дополняющих картину.
Все эхолоты EK имеют некоторые общие функции, такие как встроенная калибровка и возможности разделения луча с полной компенсацией луча для точных измерений TS. При проектировании эхолотов EK основное внимание уделяется тому, чтобы вы
полностью контролировали все параметры эхолота.Поэтому в ПО сбора нет автоматизированных настроек. Судоводитель может захотеть, чтобы оптимальные настройки отображались постоянно, чтобы получить хорошее изображение рыбы, но внезапное изменение скорости или продолжительности пинга может испортить съемку, и данные перестанут быть сопоставимыми.
Трансиверы
Широкополосный трансивер разработан для приложений, где производительность является главным приоритетом. WBT имеет четыре канала мощностью 500 Вт, которые могут работать либо независимо с однолучевыми датчиками, либо вместе с датчиками с расщепленным лучом.WBT доступен в версиях WBT Tube (для подводной установки) и WBT Mini (более компактный размер), а также в виде WBT для установки в шкафах и т.п.
Планировщик миссий
EK80 Mission Planner — это, как следует из названия, программное обеспечение, используемое для планирования миссии от развертывания до восстановления. Все детали, касающиеся того, когда оповещатель должен просыпаться, как долго он должен передавать и когда он должен переходить в спящий режим, можно настроить до развертывания. В Планировщике миссий пользователь может установить столько фаз, сколько требуется для обследования.Это может быть полезно, если вы хотите, чтобы схема передачи изменялась во время развертывания. Возможно, вам захочется работать телеграфом большую часть времени, а щебетать в короткие промежутки времени, чтобы посмотреть на частотную характеристику целей.
ЕК80 АДКП
Течения играют важную роль в водной экосистеме, перенося питательные вещества и биологию или перенося тепло.
Рассеяние от частиц в воде вызовет эффект Доплера при движении, который можно измерить и преобразовать в профиль вертикальной и горизонтальной скорости во времени.
С появлением самого первого комбинированного эхолота с расщепленным лучом и ADCP
(акустический доплеровский профилометр течения) система EK80 демонстрирует свою позицию наиболее полного инструмента для оценки экосистем.
Акустический доплеровский профилировщик тока (ADCP) и функции узкого разделения луча, предлагаемые Simrad EK80, основаны на датчике EC150-3C. EC150-3C — это преобразователь с фазированной решеткой, созданный на основе многолетнего опыта создания акустических инструментов. Датчик сочетает в себе композитную технологию со встроенной электроникой, что обеспечивает компактность и простоту установки.Комбинируя широкополосные элементы
, преобразователь позволяет использовать как узкополосные (CW), так и широкополосные (FM) сигналы в зависимости от требований пользователя.
Фазированная решетка также позволяет создавать очень узкий расщепленный луч эхолота с помощью одного и того же преобразователя.
Лучший однолучевой эхолот Производители и поставщики — оптовая цена
информация о продуктеP Описание продукта
Высокоточный эхолот ES9000-08 поставляется компанией OVA.
Наша компания является профессиональным производителем эхолотов/эхолотов в Китае.
Мы работаем в этой сфере уже более 17 лет, предлагая широкий выбор эхолотов стабильного качества и по конкурентоспособной цене.
Параметры продукта
Размер дисплея | 8 «Цвет TFT LCD | |||||||||||||||||||||||||||||||||||||||||||||||
Разрешение | 640×480 | |||||||||||||||||||||||||||||||||||||||||||||||
Внешний размер | 225 мм x 225 мм x 113. | |||||||||||||||||||||||||||||||||||||||||||||||
обработки | цифровой обработки сигналов (DSP) | китайский, английский, корейский, вьетнамский | ||||||||||||||||||||||||||||||||||||||||||||||
диапазон напряжения | 12 ~ ~ 36V DC | |||||||||||||||||||||||||||||||||||||||||||||||
Частота 1 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 9003 900W / 300 ~ 600W||||||||||||||||||||||||||||||||||||||||||||||||
Скорость выбросов | 3600 раз / минута сверху | |||||||||||||||||||||||||||||||||||||||||||||||
Длина импульса | 0.12 ~ 3.0ms | |||||||||||||||||||||||||||||||||||||||||||||||
| Точность измерения | 0,1м | |||||||||||||||||||||||||||||||||||||||||||||||
| Самые низкие Слепой | 0. | |||||||||||||||||||||||||||||||||||||||||||||||
| Чувствительность | 7 дБмкВ | |||||||||||||||||||||||||||||||||||||||||||||||
диапазона глубины | 0 ~ 500 м | |||||||||||||||||||||||||||||||||||||||||||||||
Автосигнат | Off / L / M / H | |||||||||||||||||||||||||||||||||||||||||||||||
A-Mode | ||||||||||||||||||||||||||||||||||||||||||||||||
Напряжение тревоги | OFF / на | |||||||||||||||||||||||||||||||||||||||||||||||
Линия шкалы | ВЫКЛ/ВКЛ | |||||||||||||||||||||||||||||||||||||||||||||||
Беспорядок | Да | Режим усиления/режим масштабирования | ВЫКЛ/Блокировка дна/Автомасштабирование/Масштабирование вручную | |||||||||||||||||||||||||||||||||||||||||||||
Скорость продвижения изображения | стоп, 1/4/8 ступеней , 2, x1, x2, x3) | |||||||||||||||||||||||||||||||||||||||||||||||
| 9 рода | ||||||||||||||||||||||||||||||||||||||||||||||||
256 | ||||||||||||||||||||||||||||||||||||||||||||||||
STC | Off / L / M / h | |||||||||||||||||||||||||||||||||||||||||||||||
TX Power | ||||||||||||||||||||||||||||||||||||||||||||||||
SD Card | Функция хранения и воспроизведения, программное обеспечение | |||||||||||||||||||||||||||||||||||||||||||||||
Режим расширения | x2, x4, x8, xr (фактическое разрешение) | |||||||||||||||||||||||||||||||||||||||||||||||
Глубинный блок | Meter (M), Ноги (Ft), Fathom (FA) | |||||||||||||||||||||||||||||||||||||||||||||||
Безопасное расстояние С компас | ≥1. | |||||||||||||||||||||||||||||||||||||||||||||||
NMEA0183 Вход: GPS Информация (GGA, RMC, VTG) | ||||||||||||||||||||||||||||||||||||||||||||||||
NMEA0183 Выход: Глубина данных (DPT, DBT) | ||||||||||||||||||||||||||||||||||||||||||||||||
Серийный интерфейс печати: подходит для принтера DPU-414 | ||||||||||||||||||||||||||||||||||||||||||||||||
Интерфейс питания: DC 24V | ||||||||||||||||||||||||||||||||||||||||||||||||
Температура: -10 ~ ~ 40 ℃ | ||||||||||||||||||||||||||||||||||||||||||||||||
Уровень защиты: хост-машина: IP23, преобразователь: IP66 | CCS сертификата |
5 мм
2m
5m
Чтобы гарантировать хорошее качество, мы следуем стандартам ISO9000 для проверки наших товаров. От закупки сырья до предотгрузочной инспекции, мы следим за каждым шагом, чтобы обеспечить удовлетворенность наших клиентов качеством.
Обнаружение затонувших кораблей, рифов, пиков, затонувших деревьев и других объектов между корпусом судна и дном. Определение контуров и состава дна для распознавания мягкого ила, гравия, песка и камней. Определение глубины воды и обнаружение опасностей для навигационных целей. Определение мест, где резко меняется температура воды. Определение того, какие виды рыб отображаются на дисплее эхолота. (Опытный оператор может определить, какие виды рыб отображаются, по их разным формам и размеру воздушных пузырей в рыбе, что хорошо видно на высококачественных эхолотах.Другие факторы, такие как температура воды, глубина воды и характеристики стайности, помогут определить вид рыбы.)
Например, планируете ли вы использовать его в основном для рыбалки, навигации или их комбинации. Также будет полезно, если вы примерно знаете глубину воды, на которой вы будете использовать эхолот. Это поможет вам и вашему дилеру Furuno определить уровень выходной мощности, необходимый для вашего нового эхолота. После того, как вы определите, как он будет использоваться, вам нужно решить, где будет установлен эхолот. Место установки звукового оповещателя играет важную роль в типе дисплея, который вы должны получить. Вымывание дисплея солнечным светом может не вызывать беспокойства, если он установлен в закрытом помещении, но если он установлен под прямыми солнечными лучами, вам, вероятно, понадобится высококонтрастный ЖК-дисплей, который не будет выцветать.Кроме того, если он установлен на открытом воздухе, вам понадобится эхолот с водонепроницаемым корпусом, чтобы внутренняя схема не была повреждена водяными брызгами. Определите, какой тип входной мощности будет использоваться при установке оповещателя.
Звуковые оповещатели Furuno доступны с различными входами питания, включая 12 В постоянного тока, 24 В постоянного тока, 32 В постоянного тока, 110 В переменного тока и 220 В переменного тока. Наконец, вы должны подумать, где вы хотите установить датчик для оптимальной работы и минимального вмешательства. Для получения дополнительной информации о датчиках посетите нашу информативную страницу о датчиках .
Затем эхолот отобразит этот возврат одним из 16 различных цветов (цветной эхолот) или другим уровнем шкалы серого (монохромный эхолот) в зависимости от мощности возвращаемого сигнала.
Белый цвет имеет тенденцию выделяться среди остальных цветов на дисплее эхолота, что поможет оператору, который ищет определенный уровень отражения эха, например, приманку или отдельную рыбу.
) Каждый тип имеет разные преимущества, которые необходимо учитывать при выборе эхолота. ЭЛТ похож на телевизионный экран. Он имеет высокую контрастность при нормальном и слабом освещении, что позволяет отображать на дисплее яркие и четкие цели. Яркий солнечный свет может привести к выцветанию ЭЛТ-дисплея. ЭЛТ-эхолоты лучше всего работают в закрытом помещении или вдали от прямых солнечных лучей. В эхолотах цветовые единицы позволяют легче различать небольшие различия в отраженных сигналах.
Наличие двухчастотного эхолота дает вам преимущество наличия глубоко проникающей более низкой частоты и высокой четкости на более высокой частоте.
|
|

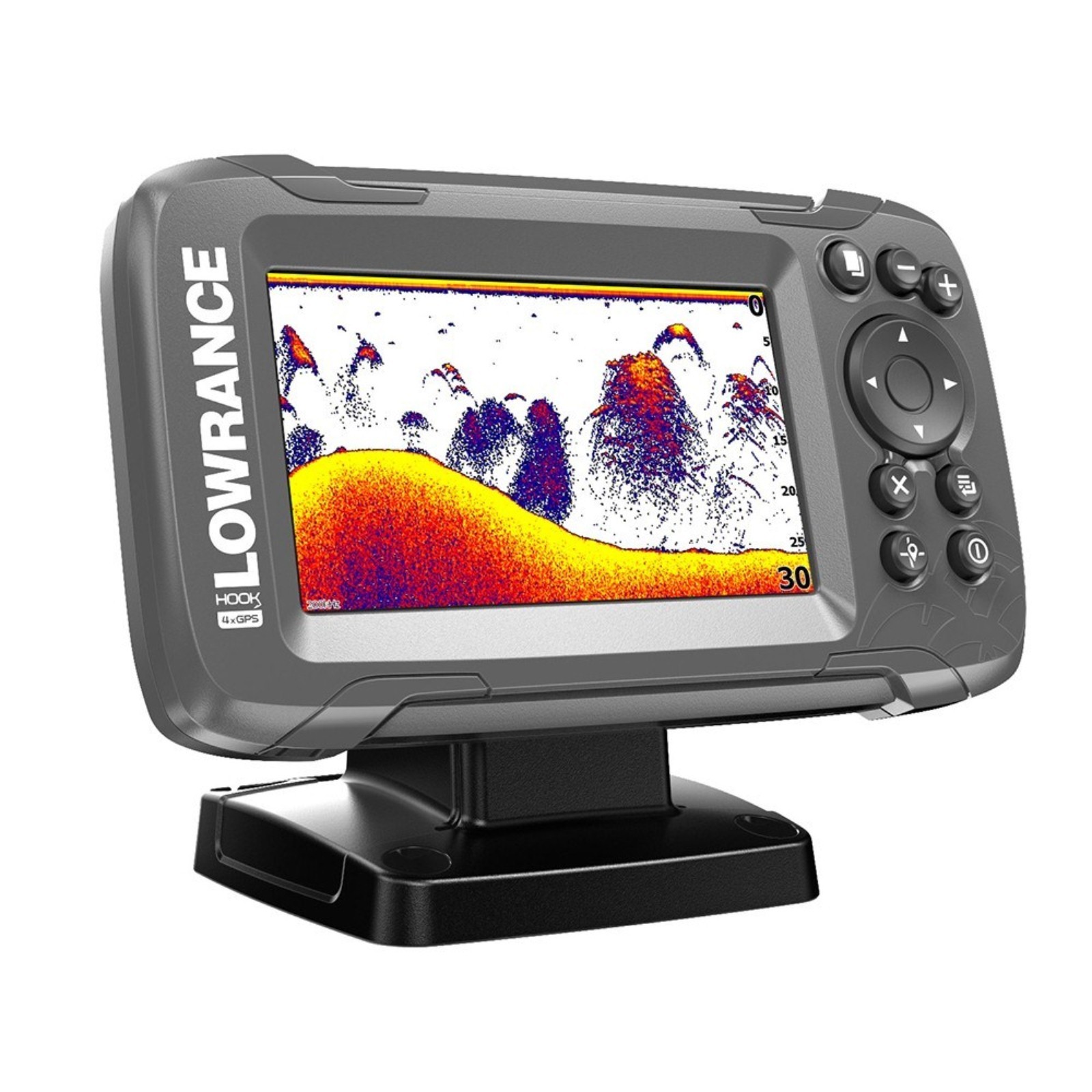

4-дюймовый цветной
7-дюймовый цветной TFTДемистификация эхолотов | Club Marine Australia
Революция в разработке эхолотов привела к созданию устройств, которые могут предоставить невероятный объем информации для серьезного рыболова.
Сколько пикселей вам нужно? Насколько велик ваш экран? Каковы наилучшие настройки диапазона и чувствительности? Должны ли вы увеличивать, уменьшать масштаб или использовать автоматический режим? Где твой преобразователь? Насколько это мощно? И, самое главное, где @#$% рыбы? Столько вопросов, столько вариантов. В наши дни, если вы хотите ловить рыбу с лодки, лучше всего использовать один из многочисленных эхолотов, или «эхолотов», как их теперь чаще называют. Наука, стоящая за этими устройствами, развивается почти с каждым часом, поскольку они становятся все более чувствительными, точными и включают в себя все больше и больше функций.Что неизменно приводит к большей сложности. Кроме того, многие производители теперь предлагают многозадачность, так что ваш эхолот можно использовать как картплоттер/GPS. Для начинающего лодочника знать, что искать в эхолоте, так же важно, как знать, какую оснастку использовать и какую приманку покупать.
Недавно у нас была возможность подняться на борт нового проекта Furuno, Cruise Craft Explorer 625, оснащенного электроникой, которой хватило бы на небольшой линкор.
Помимо множества экранов, Cruise Craft убрал все упоры и максимально увеличил трюмное пространство, чтобы поместиться в паре датчиков.
Мы провели день на воде на новом судне и остались очень впечатлены его возможностями для поиска рыбы. Мы также воспользовались возможностью протестировать оборудование различными способами, чтобы лучше объяснить последние разработки в области электроники для поиска рыбы, на что обращать внимание в эхолоте и как их можно использовать для достижения максимального эффекта.
Следует отметить, что существует большое разнообразие систем, предлагаемых различными производителями, но многие из них имеют одни и те же основные операционные системы, терминологию и графику.Различия заключаются в количестве предлагаемых функций, размере дисплея, мощности и цене.
Прежде всего, вы должны решить, что именно вам нужно от эхолота. Например, если вы обычно прыгаете по дну в глубокой воде, возможно, вам стоит взглянуть на верхнюю часть диапазона, поскольку эти устройства, вероятно, обеспечат более точную идентификацию рыбы и особенностей глубоководья.
Но опять же, одни и те же устройства могут быть столь же полезны для сортировки путассу от водорослей и рифов на мелководье.Вам также необходимо учитывать компоновку вашей лодки, когда дело доходит до оптимального размещения датчика и экрана.
Чтобы охватить очень сложную и запутанную тему, мы разделили наше руководство на три части: советы о том, на что обращать внимание при покупке эхолота, как им пользоваться, когда вы находитесь на воде. и общее руководство для покупателей, в котором представлены некоторые из новейших предлагаемых систем.
Мы начнем с обсуждения того, на какие функции вам следует обратить внимание при покупке нового рыболовного оружия.
РЕВОЛЮЦИЯ РАЗРЕШЕНИЯ
Разрешение является наиболее важной характеристикой, которую следует учитывать при покупке, и имеет ряд аспектов:
Количество пикселей: Вам необходимо получить максимально возможное количество пикселей в вертикальном формате. Горизонтальный подсчет пикселей просто дает историю того, что ушло под лодку, прежде чем она упадет за край экрана и будет потеряна навсегда.
Вертикальное количество пикселей, если оно велико, обеспечивает лучшее разрешение. Нет никаких оправданий тому, чтобы не иметь 480 пикселей по вертикали в наши дни по цене около 600 долларов за единицу.
Размер экрана: Чем больше, тем лучше, если позволяет бюджет. Если вы рыбачите на дне и проводите много времени у транца, приобретите достаточно большой экран, чтобы видеть, с чего вы стоите и ловите рыбу. Маленькие экраны слишком трудно читать в лучшие времена и почти невозможно читать на скорости по ухабистой воде.
Цвет экрана: он должен быть ярким и хорошо контрастировать с отображаемыми изображениями. Чем больше цветов может отображать экран, тем больше деталей вы увидите.
Подсветка: тоже должна быть яркой.Экраны с подсветкой с холодным катодом читаются гораздо легче, чем экраны с ламповой подсветкой, которые, как правило, находятся на янтарной стороне цветового спектра.
Видимость: Экран должен быть хорошо виден под прямыми солнечными лучами и в солнцезащитных очках Polaroid или аналогичного качества.
Убедитесь, что на экран можно смотреть под тем углом, который вы будете использовать чаще всего. Остерегайтесь, некоторые юниты просто «затемняются», если смотреть на них сбоку.
Цветные и монохромные: цветные экраны с хорошим разрешением превосходны, упрощают просмотр и отображают гораздо более точную информацию.Сказав это, на рынке есть много цветных экранов, которые очень просты и не способны отображать изображения так, как они должны быть видны. Не увлекайтесь покупкой цветной единицы только потому, что это цвет. Если после прочтения вышеизложенного он не обеспечивает нужного вам разрешения, откажитесь от него в пользу качественного монохромного устройства. Монохромный экран с высоким разрешением безошибочно превзойдет цветной экран паршивого качества.
По сути, вам нужно сделать домашнее задание перед покупкой.Задайте как можно больше вопросов, поговорите с другими яхтсменами, загляните на некоторые рыболовные интернет-форумы и, самое главное, установите реалистичный бюджет.
Как и в большинстве вещей, чем больше вы тратите, тем больше вы получаете. Но опять же, некоторые люди ставят слишком высокие цели и в итоге получают мощный, многофункциональный эхолот, но им нужно использовать только часть его возможностей.
ПРЕОБРАЗОВАТЕЛИ
Датчики, возможно, так же важны, как и экраны, потому что они передают и принимают сигнал, который затем отправляется на экран/устройство для интерпретации и отображения.Мощность, тип и расположение преобразователя могут существенно повлиять на точность и полезность того, что вы видите на экране.
Наиболее распространенными частотами преобразователей являются 200 и 50 кГц. Они доступны на отдельной частоте или, чаще, в комбинации двух частот. Как правило, 50 кГц используется в глубоководных приложениях, поскольку более низкая частота имеет большее проникновение через воду. Недостатком является то, что преобразователь с частотой 50 кГц выводит на экран меньше информации.На самом деле, теоретически он покажет вам только четверть информации блока 200 кГц.
В идеале, если вы ищете наживку, небольшую структуру и ловите рыбу на большой глубине, следует использовать частоту 200 кГц до тех пор, пока не закончится мощность, чтобы возвращать читаемый сигнал. Затем вы можете выбрать вариант переключения на 50 кГц.
Имейте в виду, что другие факторы, такие как турбулентность, прозрачность и качество воды, могут влиять на то, что вы видите на экране, насколько хорошо сигнал проникает в воду и на какую глубину.(Что касается глубины, то для справки в этой статье все, что находится на глубине 200 м и более, считается «глубоким».)
Выходная мощность преобразователя измеряется в ваттах и киловаттах. Вы увидите ссылки в литературе на такое-то количество ватт «пик-к-пик» и столько-то ватт «среднеквадратичное значение». Если вы разделите мощность от пика к пику на восемь, вы получите спецификацию RMS. В базовом устройстве, которое может стоить 400 долларов, у вас может быть 1500 Вт от пика до пика, а устройство за 1200 долларов может предложить 2400 Вт от пика до пика.
Но разница в возможностях агрегата может измеряться сотнями метров.Кроме того, вы должны помнить, что если вы не читаете дно, устройство не будет иметь контрольной точки и, следовательно, ничего не покажет вам между вашей лодкой и морским дном.
Преобразователи доступны в конфигурациях со сквозным корпусом, корпусом со сквозным болтом и креплением на транце. Установки на транце на сегодняшний день являются наиболее распространенным применением для прицепных лодок. В идеале преобразователь должен «смотреть» прямо вниз, а его луч расходится веером в форме расширяющегося конуса. Но на практике некоторые устройства расположены/направлены так, что их луч слегка наклонен, часто к передней части лодки.Это означает, что объекты/рыбы, которые попадают в луч с передней стороны луча, могут выглядеть на экране иначе, чем те же объекты/рыбы, которые входят в заднюю часть луча. Кроме того, движение лодки добавляет еще одну переменную. Когда лодку качает вперед-назад и из стороны в сторону, луч постоянно перенаправляется, и это движение оказывает свое влияние на изображение на экране.
Вы также должны понимать, что обнаруженные объекты сначала появляются в правой части экрана и постепенно прокручиваются влево.Поэтому, если вы проводите зондирование или ловите рыбу троллингом, вам нужно следить за экраном и стараться быстро реагировать, если вы что-то видите, это может исчезнуть к тому времени, когда вы поместите свои приманки или наживку. Как правило, когда у вас отключена функция «Идентификация рыбы», рыба часто появляется в виде арок или частей арок или, возможно, «капель» с закругленными вершинами.
Эхолоты разных марок расшифровывают изображения и отображают их по-разному. Если вы используете устройство, способное отображать арки, чем ближе цель находится к середине луча, тем более изогнутыми они будут казаться, сглаживаясь по мере того, как они пересекаются дальше от центра.И даже большая рыба может отображаться на экране как маленькая фигура только в том случае, если она окажется на внешнем краю луча. В конечном счете, только с опытом, в различных условиях и с использованием различных настроек экрана, вы узнаете, что на самом деле говорит вам ваш экран, и сможете точно определить, что находится внизу.
КАК ОНИ РАБОТАЮТ
Аналоговый выходной сигнал частоты преобразователя преобразуется в звуковые импульсы, которые передаются через лицевую сторону преобразователя и проходят через толщу воды в виде излучающего конического луча, как упоминалось ранее.Время, которое требуется сигналу для прохождения к объекту и возврата, определяет измеренную глубину, в то время как система также использует мощность и громкость сигнала для определения формы и относительных размеров.
Передача сигнала происходит много-много раз в секунду, а в более современных устройствах она регулируется автоматически и вручную. При движении на скорости, в отличие от скорости холостого хода или троллинга, увеличенная вручную «скорость пинга» будет посылать больше сигналов вниз, в надежде вернуть больше информации.Часто это увеличивает скорость прокрутки экрана, что позволяет отображать больше информации.
Количество информации, получаемой устройством, напрямую влияет на то, сколько деталей отображается на экране.
Следует отметить, что на рынке есть устройства, которые могут передавать на высокой частоте, но не обладают полной способностью расшифровывать информацию и преобразовывать ее в изображение, которое можно использовать для принятия обоснованных решений о рыбалке.
Ваш преобразователь должен быть установлен в таком месте, где чистая вода без турбулентности проходит под его лицевой стороной.Турбулентность нарушит передачу сигналов на экран и приведет к появлению пробелов на дисплее. Слишком много турбулентности, и экран погаснет. Это может произойти во время движения лодки, если положение датчика не идеальное.
При установке преобразователя убедитесь, что он не находится непосредственно за полозьями или роликами прицепа, а также за перекладиной или половинной перемычкой, которая заканчивается посередине корпуса. Стрейки могут создавать турбулентность, которая мешает чистому потоку воды и нарушает чтение на экране.Большинство трансдьюсеров, устанавливаемых на транце, имеют спусковое устройство, активируемое ударом, что позволяет преобразователю подниматься при столкновении с объектом.
Однако, если установить слишком свободно, он может споткнуться о тяжелые сорняки.
Позиционирование преобразователя имеет решающее значение для получения точных показаний, поэтому, если вы сомневаетесь, обратитесь к экспертам. Получение точного положения на отдельных корпусах иногда может быть методом проб и ошибок, поскольку то, что работает на одной лодке, может быть бесполезным на другой. Это особенно актуально, когда лодка находится в движении.Большинство устройств должны продолжать давать точные показания во время движения лодки, но некоторые могут испытывать трудности при более высоких скоростях.
ЧУВСТВИТЕЛЬНОСТЬ/УСИЛЕНИЕ
Для среднего пользователя чувствительность или «усиление» — это наиболее недоиспользуемая функция в меню эхолота, а это означает, что многие рыболовы не могут добиться оптимальной производительности своего эхолота.
Большинство эхолотов имеют шкалу чувствительности от 0 до 100 процентов, но в действительности устройство не работает на почти оптимальном уровне, пока чувствительность не превысит 50 процентов.
Повышение чувствительности сродни увеличению громкости слухового аппарата. Это позволяет устройству «слышать» более слабые сигналы, будь то мелкая рыба и объекты у поверхности или крупная рыба глубоко в толще воды. Это также относится к рыбам на мелководье, но которые находятся на краю луча.
Каждая комбинация устройства/датчика/лодки имеет свои оптимальные рабочие настройки, которые также могут зависеть от типа вашей рыбалки и места, где вы ловите больше всего.Лучший выбор, когда дело доходит до чувствительности, — это как можно больше практиковаться с вашей комбинацией, в идеале в районах, где вы уже знакомы с местностью и типом рыбы, которая может там быть. Чем больше у вас «полевого опыта», тем лучше вы сможете использовать свой эхолот.
Чтобы ускорить процесс, вот несколько советов:
Регулировка чувствительности
В воде на глубине менее 20 м и при увеличении чувствительности до 100 процентов экран может заполниться помехами сверху вниз, в зависимости от мощность агрегата.
Постепенно уменьшайте уровень чувствительности до тех пор, пока помехи не начнут исчезать почти снизу. Чем больше вы уменьшаете чувствительность, тем больше помех должно исчезать снизу, распространяясь вверх по мере уменьшения. Как только экран очищается для уровня водяного столба, который вы хотите исследовать, устройство находится в оптимальной настройке для этой глубины. Мельчайшие объекты, такие как одиночная наживка, попадающая в луч датчика, теперь должны быть легко обнаружены и четко отображены на экране.
Один и тот же процесс следует применять к разным глубинам воды, пока вы не освоите оптимальные настройки для разных глубин. Во время эксперимента помните, что чем дальше должен пройти сигнал, тем слабее он будет к тому времени, когда вернется к преобразователю.
Убрать беспорядок
Большую часть времени в верхней части экрана будут оставаться сильные помехи, простирающиеся вниз в область просмотра экрана. Если вы ведете донную рыбалку, с этим лучше смириться, хотя вы можете очистить его, используя элемент управления четкостью поверхности в меню.
Использование функции верхнего и нижнего пределов также может помочь, если у вас есть такая возможность.
Не будьте слишком чувствительными
Если вы ищете пелагическую рыбу очень близко к поверхности, пониженный уровень чувствительности/усиления очистит экран в верхней части экрана, но помните, что при снижении этой чувствительности устройство будет менее эффективно большие глубины. Другими словами, сужая чувствительность, вы можете упустить действие чуть ниже.
Затем еще раз…
В глубокой воде идеальной может быть 100-процентная чувствительность, если помехи у дна не слишком плотные.При поиске рыбы и структур на глубине поддерживайте максимально возможную чувствительность, чтобы получить максимальную отдачу от вашего устройства.
СЕРАЯ ЛИНИЯ/БЕЛАЯ ЛИНИЯ/ЦВЕТНАЯ ЛИНИЯ
Многие эхолоты, включая некоторые базовые модели, имеют функцию «Серая линия» или «Белая линия». В то время как серая линия относится к этой функции в моноблоке, набор цветов использует «Цветную линию».
Тем не менее, они служат той же цели, а именно дать зрителю более четкое определение объектов и рыб, находящихся близко или прямо на дне.Белая линия обычно относится к монохромным единицам и похожа на серую линию.
Правильно установленная серая/белая/цветная леска имеет решающее значение для ловли донной рыбы. В этом сценарии изображение фактического дна сводится к тонкой черной линии, а непосредственно под ней создается серая, белая или цветная полоса. Если черная нижняя дорожка меняет толщину, это указывает на то, что текстура дна также изменилась. Это изменение может быть вызвано ростом водорослей на дне или рыбой, плавающей рядом с ним или обнимающей его.Твердое дно будет отображаться как более толстая серая/белая/цветная линия под исходным рисунком дна. Без серой/белой/цветной полосы под черной нижней линией это изменение твердости дна было бы незаметным; скорее это была бы черная, неразборчивая масса. Именно эта способность считывать тонкую первоначальную линию дна и серую, белую или цветную леску хорошо помогает рыбаку, ловящему донные рыбы, особенно тем, кто ловит такие виды, как путассу, окунь и плоскоголовый, которые проводят большую часть своего времени, плавая на или вблизи дна.
Нижний.
Объекты над дном, имеющие плотную массу, также могут иметь «серую или белую линию» или «цветную линию». Плотные шарики-приманки при нападении хищников могут отображаться с серой или цветной линией в центре, в то время как внешние края шарика-приманки будут состоять из более разреженных и слабых возвратных сигналов. Крупная одиночная рыба также может иметь участок серой/цветной линии в центре. С другой стороны, коврик из плавающих водорослей, как правило, не будет отображать твердую массу и будет иметь одинаковую текстуру повсюду, что иногда может сбить с толку, потому что на дисплее будет отображаться свободный шарик приманки, похожий на водоросль.Один из способов различить их — исследовать с помощью приспособления для приманки.
Следует помнить, что сила обратного сигнала, возвращающегося к датчику, меняется по мере изменения глубины и плотности воды. Турбулентная, мутная вода может потребовать увеличения настройки серой или цветной линии вашего устройства. Настройки чувствительности в этой ситуации также могут потребовать небольшого увеличения.
По мере того, как вы перемещаетесь по более глубокой воде, ваша чувствительность и настройки серой/цветной линии, возможно, также должны быть увеличены.
По существу, настройка чувствительности в устройстве будет иметь прямое отношение к виду и показаниям серой линии на экране. В конце концов, мы ищем конкретную среду обитания, будь то мягкий песок, твердые камни или заросли водорослей, в зависимости от вида целевой рыбы.
Это объяснение выдвинуто, чтобы максимизировать ваши результаты в ручном режиме. Многие эхолоты имеют очень хорошие автоматические функции, но их, возможно, придется отключить, если вы собираетесь довести свое устройство до предела.
ЗАМОК НИЖНИЙ
Функция блокировки дна позволяет отображать волнистое дно на экране как плоское, а рыбу над ним — четко. Твердая и приподнятая структура на дне будет отображаться в обратном порядке под рисунком дна. Эта функция является излюбленной в Западной Австралии для яхтсменов, ловящих рыбу на больших волнах, поскольку она исключает подъем и падение лодки из уравнения, что в некоторых случаях может увеличить глубину на много метров.
ВЕРХНИЙ И НИЖНИЙ ПРЕДЕЛЫ
Функция Верхнего и Нижнего пределов есть у некоторых оповещателей на клавиатуре меню.На брендах, отличных от Lowrance, он может называться под другим именем, например «Shift». Как правило, он используется реже, чем следовало бы, потому что функция «Масштаб» обычно легче доступна, поскольку кнопки ее активации находятся на лицевой стороне эхолота. Вы должны учитывать, что во многих случаях функция масштабирования не дает истинного представления о дне и других объектах, обнаруженных лучом сонара. По мере увеличения Zoom то, что мы на самом деле смотрим на экране, сжимается с боков и вытягивается вверх.Другими словами, он искажен. Это, по сути, может превратить посредственную структуру дна, такую как плоская закругленная бочка, в острую вершину, которая может привести некоторых к выводу, что внизу находится богатая добыча.
Верхний и нижний пределы или функция Shift, с другой стороны, позволят нам взять горизонтальный срез из толщи воды и пропорционально расширить его на весь экран.
Это, по сути, дает нам более четкое изображение, поскольку концентрированный участок воды отображается с большим количеством пикселей на полном экране.Объекты и рыбы, которые раньше не могли быть видны из-за их слабого отраженного сигнала, становятся более заметными при использовании этой функции. Это также удобная функция для чтения и просмотра термоклинов, которые представляют собой изменение плотности воды, происходящее обычно из-за незначительных колебаний температуры слоев водной толщи. Наживка, которую часто можно увидеть в пресноводных системах, использует эти температурные барьеры в качестве среды обитания для защиты от хищников. Они могут жить над или под термоклином, в зависимости от уровня комфорта, который предлагает термоклин.
УДАЧА ЗА ДЕНЬГИ?
В то время как за 400 долларов вы можете купить эхолот нижнего уровня, который даст вам глубину и разумный дисплей для базового использования, большинству водителей трейлеров нужно смотреть на устройство, способное к широкому спектру использования.
Если рассматривать цвет, стоимость должна быть в районе 1000 долларов или больше. Если вы работаете в более глубоких водах, например, в районе континентального шельфа, где глубины обычно превышают 300 метров, вам действительно придется рассмотреть преобразователь мощностью 1 кВт примерно за 1400 долларов, а устройство, способное управлять им, будет стоить около 2000 долларов или больше. .Это приблизительное руководство для автономного эхолота, выбор комбинации эхолот/GPS обойдется примерно на 1000 долларов дороже.
ЧТО ВПЕРЕДИ
В морской индустрии происходят большие инновации, и ни одна из электронных компаний не останавливается на достигнутом.
В 2008 году Navico представляет систему Network Sounder для устройств Lowrance, которая, как утверждается, позволит использовать маломощные преобразователи (менее одного киловатта) на очень глубокой воде.Затраты в размере около 999 долларов будут намного более приемлемыми, чем 1400 долларов, которые в настоящее время необходимы для преобразователя мощностью один киловатт, не говоря уже о возросшей стоимости устройства, необходимого для привода такого преобразователя.
Simrad теперь использует датчики мощностью 1 кВт с керамическими элементами на некоторых моделях, которые, как утверждается, могут использоваться в водах глубиной до 1800 метров.
Furuno предлагает широкий ассортимент датчиков мощностью до 3 кВт и недавно представил модели FCV-585 и 620 для рыболовов с небольшими лодками.И, без сомнения, в 2008 году появится множество новых моделей от многих производителей морской электроники.
Но основные принципы практически не изменились. Если вы серьезно относитесь к рыбалке, вам нужно быть в курсе последних разработок в области рыболовной электроники и, что более важно, вам нужно знать, что говорит вам ваш эхолот и как оптимизировать его эффективность. Знакомство с вашим эхолотом приведет к более продуктивному времени на воде и меньшим затратам и времени, затрачиваемым на погоню за рыбой.
ОБ АВТОРЕ
Журналист, занимающийся рыболовством и водным спортом, Рик Хакстепп уже десять лет предоставляет информацию и инструкции о том, как пользоваться эхолотами, как новым, так и опытным пользователям.
Он занимается рыболовством и судоходством уже 25 лет, активно работая в Австралии и южной части Тихого океана.
В течение ряда лет он путешествовал по национальной выставке лодок и рыболовных снастей, проводя семинары и презентации на такие темы, как морская электроника, рыболовство и техника катания на лодках.
Его книга «Секреты эхолота» родилась как прямой результат множества вопросов аудитории, возникших в тот период. Он содержит обширную информацию обо всех аспектах использования эхолота, включая советы по установке, полезные функции и экраны для чтения.
56-страничный том в мягкой обложке можно приобрести в AFN за 14,99 долларов США. Посетите сайт www.afn.com.au для получения дополнительной информации.
Эхолот — ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Ниже приводится краткий обзор часто задаваемых вопросов, которые задают клиенты, приобретающие эхолот для геодезических исследований. Многие из вопросов, которые обычно поднимаются, не основаны на научных фактах, а являются формой фольклора, окружающего тайну измерения глубины в воде с помощью ультразвука.
Чтобы усугубить ситуацию, многие из этих мифов были ошибочно включены в спецификации геодезического оборудования, например, требование глубины до 200 м по всей стране с максимальной глубиной съемки 100 м, 200 м были ошибочно преобразованы из 200 футов, когда спецификация была записывается в метрической форме.
Можно ли измерить толщину бурового раствора с помощью двухчастотного режима?
Остаточная разница между низкой и высокой частотой, показанная на эхограмме, создает впечатление, что можно измерить толщину бурового раствора.На самом деле трасса создает впечатление мягкого осадка, однако в большинстве эхолотов это просто разница в отраженной энергии в результате простого проникновения более мощных низкочастотных сигналов, построенная по сравнению с маломощными высокочастотными возвратами. Чтобы измерить толщину бурового раствора и избежать судебного разбирательства по поводу неверных результатов, геодезист должен использовать оборудование, специально предназначенное для геофизических измерений, такое как поддонный профилограф, пенетрометр, сейсмограф или простой захват для отбора проб дна.
Требуется ли барчек?
Многим эхолотам старой технологии необходимо было «прогреться», прежде чем они станут стабильными, в дополнение к тому, что их внутренние схемы частоты/времени меняются в зависимости от условий окружающей среды, физические параметры, влияющие на скорость звука в воде, также меняются в зависимости от местоположения. Принятым решением был «барчек», при котором большая плита опускалась в определенной последовательности, при этом глубина, измеренная эхолотом до плиты, сравнивалась с абсолютным измерением рейки или рулетки.Этот метод гарантировал, что все переменные параметры были включены в калибровку, так как общая проверка Barcheck обычно также выполнялась в начале и в конце съемки.Есть несколько проблем с этим методом….
•
Местоположение барчека имеет отношение только к толщине воды в этом конкретном месте барчека и в это время.
•
Старые аналоговые эхолоты давали пользователю возможность «возиться» со многими параметрами во время съемки, современные цифровые эхолоты не предоставляют такие настройки, как усиление и порог.
•
Старые инструменты не записывают изменения настроек инструментов во время съемки.
•
Узколучевые оповещатели с алгоритмами обнаружения дна могут неправильно обнаружить движущуюся пластину.
•
Современные цифровые электронные компоненты синхронизации очень точны и стабильны.
По-прежнему требуется калибровка скорости звука, но при необходимости ее следует измерить с помощью калиброванного датчика скорости звука, опущенного в толщу воды для построения профиля скорости.Простым эквивалентом Barcheck является точное посещение нескольких местоположений в области съемки, имеющих известную высоту (обычно полученную с помощью GPS и взвешенной ленты), и эти точки используются в качестве ориентира на протяжении всей съемки.
Следует ли применять угол тангажа/крена к глубине?
Многие геодезисты предполагают, что гидролокатор подобен лазерному лучу, проходящему через воду, и что измеренное расстояние следует считать гипотенузой, которую необходимо тригонометрически скорректировать с помощью любого измеренного угла тангажа/крена.
Наилучшей физической аналогией луча эхолота будет луч света фонарика, освещающий область, внутри которой находится небольшой кусочек зеркала, отражающий свет в этой точке, сонар очень похож, за исключением того, что отраженный обычно это ближайшая точка в пределах луча.
Что такое узколучевой преобразователь?
Свойства преобразователя обычно зависят от его физического размера/формы и его резонансной частоты. Диаграмма луча данного преобразователя обычно представляется как диаграмма радиального распределения в зависимости от приложенной выходной мощности.Обычно это означает, что распространение (ширина луча) передаваемого ультразвука увеличивается с амплитудой. В большинстве современных эхолотов используется метод цифровой обработки сигналов (DSP) для уменьшения мощности/усиления передаваемого сигнала и, таким образом, поддержания минимальной ширины луча для данного преобразователя. Преимущество геодезического преобразователя с узкой шириной луча заключается в способности «видеть» формы узких впадин, что позволяет получить более репрезентативное определение обследуемой поверхности дна.
Это противоречит навигационному использованию эхолота, который имеет достаточно широкую ширину луча, когда отраженный сигнал в пределах луча представляет собой «самую мелкую» или самую мелкую точку в пределах луча, что, очевидно, представляет больший интерес для требований к клиренсу корпуса.
Как правило, программное обеспечение для опроса пытается минимизировать ошибку, записывая точную временную метку для каждой части записанных данных, после чего можно рассчитать сумму всех источников задержки путем корректировки данных после обработки с использованием алгоритма «Patch Test». Степень задержки является динамической, поэтому это всегда функция, напрямую связанная со скоростью лодки при получении данных: чем быстрее лодка, тем больше потенциальная задержка.
Все вышеперечисленные параметры могут значительно различаться в любой конкретной водной толще, но предположение, сделанное для однолучевого эхолота, равно ….
SyQwest — Однолучевые эхолоты
Гидрографические эхолоты используются для измерения глубины до морского дна с использованием свойств акустических волн.
Принцип работы эхолотов базовый – измерение времени прохождения в обе стороны между акустическими волнами, излучаемыми на поверхности моря, и волнами, отраженными от морского дна.
Эхолоты делятся на два типа; Однолучевой эхолот (SBES) и многолучевой эхолот (MBES). Названия «одиночный» и «множественный» происходят от количества измерений точек глубины, собранных одновременно.
Однолучевые эхолоты (SBES)
Syqwest Inc. предлагает полную линейку высококачественных недорогих однолучевых эхолотов для гидрографических исследований.
Системы SBES были разработаны около 80 лет назад и внесли существенный вклад в важные первичные океанографические открытия и разработки. SBES до сих пор широко используются в гидрографической съемке. SBES может измерять только одну точку на каждую испускаемую акустическую эхо-волну (эхо).Технические характеристики SBES определяются углом луча и частотой акустической волны, передаваемой датчиком, а также многими другими параметрами гидролокатора, которые могут быть выбраны для обеспечения возможностей глубины воды от менее 1 метра до полной глубины океана.
Руководство по выбору продукта
| Продукт | Глубина воды | Встроенная запись тепловых карт |
| Бати 500-HD | <= 1000 метров | Да |
| Bathy 500-HD DUAL | <= 1000 метров | Да |
| HydroBox HD SC/DF | <= 1000 метров | № |
| EchoBox/B1500 C | <=5000 метров | № |
| Бати-2010 | Полная глубина океана | № |
.
