Аэросани используют там, где нет дорог или с трудом проходит трактор. Этот самодельный транспорт не имеет сцепления и сложной трансмиссии. Гидравлические тормоза также отсутствуют, поэтому аэросани легко сделать своими руками.
Преимущества на зимней рыбалке
Зимой рыбакам приходится преодолевать большие расстояния. Использование самодельной техники делает заброску к водоему быстрой и удобной. Транспортное средство оборудовано полозьями, благодаря этому возможно перемещение по льду, насту и снегу. Аэросани приводит в движение авиационный пропеллер. Он вращает мотор, который работает на бензине.
При езде сани развивают скорость до 150 км/час. Этим они выгодно отличаются от снегоходов. Обладая мягкой подвеской, транспорт обеспечивает комфорт при езде. Если говорить о плавности хода, то аэросани сравнимы с автомобилем. На них часто устанавливают кабины, это дает дополнительную защиту от ветра и мороза.
Днищевая рама служит основанием конструкции, ее делают в виде панели. Раму собирают из брусков-лонжеронов, лучше всего использовать сосновые. Также требуется пенопластовый наполнитель, а жесткость конструкции придают с помощью деревянных поперечин.
Раму обшивают, для этой цели необходимо приобрести фанерное полотно. Вместе с изгибом на кручение и высокой жесткостью оно демонстрирует высокие качественные характеристики.
Технические характеристики
Самодельные аэросани лучше снегохода; мотосани для рыбалки своими руками можно сделать, установив на конструкцию мотор мощностью от 15 л.с. Так легко добиться следующих показателей:
- За 1 минуту двигатель совершает 4700 оборотов.
- Диаметр винта составляет 1300 мм, он раскручивается до 2300 оборотов. Максимальное усилие — 62 кг.
- Топливный бак вмещает от 40 до 50 л бензина.
- Без водителя вес конструкции составляет 90,7 кг. С грузом — 183 кг.
Выбор двигателя зависит от массы аэросаней, их размера и грузоподъемности. Мотор должен быть такой мощности, чтобы воздушный винт совершал требуемое число оборотов. Эту величину подбирает конструктор. Необходимо стремиться к тому, чтобы конструкция была легкой, тогда можно установить двигатель небольшого размера и мощности. Техника должна иметь систему воздушного охлаждения.
На аэросани часто ставят автомобильный мотор. Он отличается большой мощностью, самодельные аэросани двигателем оснастить просто, ведь достаточно снять его со старой машины.
На сани можно установить мотор от мотоцикла «Юпитер», хорошим вариантом станет двигатель, снятый с «Жигулей». Можно использовать К-62И. Это карбюратор, который имеет 2 цилиндра. Зажигание осуществляется от батареи, а топливный бак рассчитан на 30 л бензина.
На легкие аэросани можно установить Д-30 или Д-15. Первый развивает тяговое усилие 40 кгс, а второй — 60 кгс. Д-15 имеет зубчатый редуктор. На том и другом двигателе бак рассчитан на 15 л топлива.
Грузоподъемность
Грузоподъемностью называют способность транспортного средства перемещать грузы и пассажиров. Это полный вес машины вместе с амуницией и людьми. Самодельные агрегаты рассчитаны на перевозку от 1 до 5 человек. С нагрузкой вес аэросаней достигает 300 кг.
Дальность и скорость передвижения
Если на аэросани установить двигатель мощностью 15 л.с., по твердому снегу они разовьют скорость от 70 до 80 км/ч, средняя скорость — 40−50 км/ч. Скорость по укатанному снегу возрастает. Быстрее всего транспорт едет по насту, максимальная скорость по снежной местности может составлять 110 км/ч. Но на высокой скорости снижается устойчивость техники, есть вероятность, что она опрокинется. Поэтому не рекомендуется развивать скорость выше 50−70 км/ч.
Запас топлива
Поскольку на аэросанях передвигаются по местности, где нет заправочных станций, необходимо позаботиться о запасе топлива. Его наливают в канистру, лучше всего использовать емкости объемом в 20 л. Этого запаса будет достаточно, чтобы выбраться из снежной глуши.
Конструкция тормозов
Тормозную систему самодельной техники нельзя назвать классической. На концах задних лыж делают скребки, от педали тормоза протягивают тросы, которые при необходимости приводят их в действие. Когда водитель нажимает на педаль, происходит опускание скребков вниз. Из-за этого ход саней замедляется.
Как сделать своими руками
Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.
Чертеж типовых аэросаней:
Корпус
Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.
Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.
Работу начинают с монтажа нижней рамы, на нее производится установка шпангоутов. Обязательно делают распорки, их фиксируют к шпангоутам с помощью уголков. Когда этот этап будет завершен, переходят к закреплению стрингеров. Поперечное усиление специальными балками необходимо, ведь на самодельной технике перевозят грузы.
Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.
Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.
Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.
Винтомоторная система
Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.
Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.
Подвеска
Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.
При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.
Как правильно оборудовать?
Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.
Аэросани с двигателем от бензопилы
Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.
Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.
Альтернативные варианты
В качестве корпуса для аэросаней можно использовать автомобильный корпус.
Вот, например, аэросани, изготовленные из «буханки».
Техника безопасности во время эксплуатации
При эксплуатации самодельного транспорта потенциальную опасность для пассажиров представляет пропеллер. Чтобы предотвратить несчастные случаи, пропеллера винт прячут в кожух. Этот элемент защищает не только пассажиров, но также сам пропеллер от попадания в него посторонних предметов.
Собирая аэросани, следует контролировать качество работы. Основная нагрузка приходится на лыжи, поэтому качество болтового соединения должно быть высоким. Крепления нужно проверять, вовремя производить техническое обслуживание. Пропеллер регулярно осматривают, важно вовремя увидеть возникшие дефекты.
Безотказная работа техники возможна, если двигатель для аэросаней работает нормально, есть горючее, масло налито до нужного уровня.
Собирая технику, ориентируются на размеры, представленные на чертежах. Обязательно делают кабины козырек, аэросани тогда становятся более удобными в эксплуатации. Не нужно вносить изменения в конструкцию, это может стать причиной неполадок.
Аэросани – это уникальное транспортное средство, по проходимости по снегу этому виду транспорта нет равных. Поэтому, они считаются незаменимым помощником для любого рыболова. С точки зрения конструкции, это транспортное средство с полозьями для движения по снегу, а передвигается оно с помощью авиационного пропеллера, который вращает бензиновый двигатель.
Сани способны развивать скорость до 150 км/час, что является неоспоримым преимуществом перед снегоходами. При наличии кабины и мягкой подвески, аэросани могут оказаться наиболее комфортным транспортным средством после автомобиля. Но автомобиль по непроходимым просторам, засыпанным снегом, не поедет.
На первый взгляд, все очень сложно, но если вникнуть, то никаких сложностей нет, и аэросани реально сделать самому из подручных средств, не затрачивая огромных усилий.
Технические характеристики аэросаней
Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:
- Обороты двигателя – 4700.
- Мощность – 15 л.с.
- Максимальное усилие пропеллера – 62 кг.
- Диаметр винта – 1300 мм.
- Наибольшее число оборотов винта – 2300.
- Передаточное число редуктора – 1,85.
- Площадь полозьев – 0,68 м квадратных.
- Вместительность бака для топливного – 40-50 л.
- Наибольшая скорость – 40-50 км/час.
- Наибольшая скорость по твердому снегу – 50-70 км/час.
- Наибольшая скорость по снегу, на просторах – 70-80 км/час.
- Наибольшая скорость по снежному насту – 100-110 км/час.
- Максимальный вес (без водителя) – 90,7 кг.
- Максимальный вес с грузом – 183 кг.
Грузоподъемность
Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.
Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.
Дальность передвижения
Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.
Запас топлива
Как правило, устанавливается стандартный бак на 40-50 литров. Кроме этого, в дорогу нужно взять емкость с топливом, объемом в 20 литров. Этого топлива вполне достаточно, чтобы преодолеть значительное расстояние без дозаправки. В любом случае, нужно правильно рассчитывать запас топлива, так как в заснеженной глуши, вряд ли удастся дозаправиться.
Скорость хода
По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.
Конструкция тормозов и пуска двигателя
Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж. Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.
Особенности аэросаней для рыбаков
Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда. Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.
Как сделать аэросани своими руками
Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план. От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.
Конструкция корпуса
Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона. Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм. Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.
Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.
В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками. После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем. Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.
Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.
Винтомоторная система
Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.
Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.
Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.
Ходовая подвеска
Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.
Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.
Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.
Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось. Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия. В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута. Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.
Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.
Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.
Как оборудовать аэросани?
Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.
Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.
В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.
Аэросани на основе двигателя от бензопилы
Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.
Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л.с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.
Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.
Техника безопасности
Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер. Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.
В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.
В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.
Аэросани способны облегчить жизнь рыбака и весьма существенно, особенно в заснеженных районах. Это единственное транспортное средство, не считая снегохода, на котором можно без проблем перемещаться в таких условиях на дальние расстояния.
Самодельные Аэросани

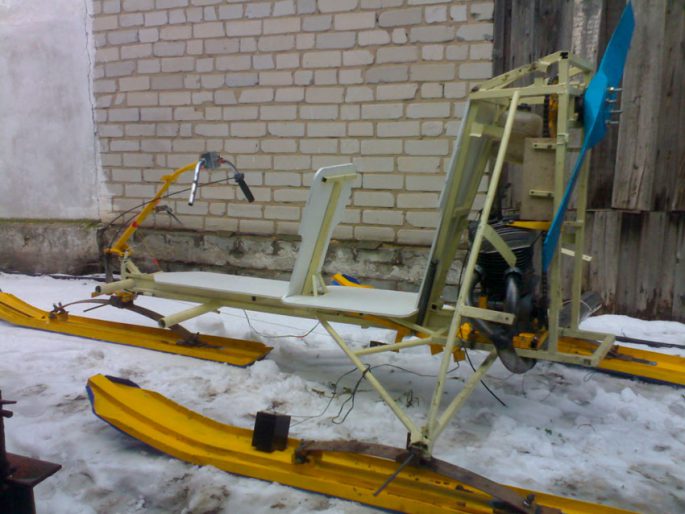

Первой моей самоделкой для рыбалки были аэросани… Сначала мне досталась разукомплектованная голова лодочного мотора Вихрь 30, которую пришлось перебрать и доработать… Была установлена водяная помпа от москвича в самодельном корпусе, рассверлены водяные каналы в блоке цилиндров, из головки цилиндров сделаны выводы для отвода горячей охлаждающей жидкости, на головку цилиндров была установлена ось воздушного винта с натяжным роликом и расширительным бачком, был изготовлен новый глушитель… Для охлаждения тормозной жидкости был установлен радиатор от Москвича…
Тормоза скребкового типа были установлены на задних лыжах, привод тормозов ручник от Жигулей, посредством тросиков…
Рама саней была изготовлена из профильных труб квадратного сечения, сидение и рулевая вилка с рулём была установлена от мотоцикла Восход… Лыжи были изготовлены из сваренного уголка, с накладкой подошвы из развёрнутой полиэтиленовой трубы. Амортизация неровностей на задних лыжах осуществлялась установленными на них рессорами, а передней лыжи телескопической вилкой мотоцикла…

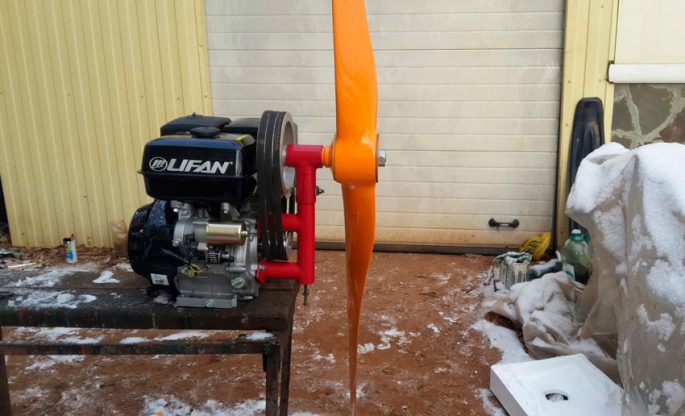

Воздушный винт размером 1,5 метра был изготовлен их трёх склеенных тесинок шириной 150 мм… С последующей оклейкой стеклотканью и оковкой жестью рубящей кромки винта, чтоб можно было косить кусты без последствий 😀 ….
Затем окрашен…
После доработки и покраски стали выглядеть так
Затем вот так
Так как аэросани были изготовлены до снега испытывал на бетонном пандусе склада на лыжах… 😀
затем не дождавшись снега поставил свой вентилятор на колёса…
Потом, как выпал снег испытал сани на лыжах…
Покатухи летом
P.S. На аэросанях так и не успел порыбачить — были проданы…
Основание для конструкции аэросаней
В качестве основания конструкции выступает днищевая рама, выполненная в виде плоской панели. Ее предстоит самостоятельно изготовить из сосновых брусков-лонжеронов, пенопластового заполнения, деревянных поперечин, а также прочной обшивки, изготовленной из фанерного полотна. Подобная панель имеет высокие качественные характеристики, выраженные в незначительном весе и высокой жесткости, кроме того, полотно демонстрирует изгиб на кручение, но при этом имеет совсем незначительную толщину.
Если вы решили изготовить аэросани своими руками, то для выполнения лонжеронов предстоит подобрать прямослойные доски, толщина каждой из которых должна быть равна 40 мм. С их использованием предстоит выстругать изогнутые детали, высота которых равна 50 мм. Для боковых элементов необходимо подготовить доски с толщиной, равной 15 мм.
Тогда как передняя поперечина, на которой будут укреплены шарниры руля, должна быть выполнена из соснового бруска 60×50 мм. Для того чтобы смонтировать каркас рамы, выполненной в виде панели, необходимо использовать эпоксидный клей. Этот же состав должен быть применен и при креплении к каркасу пенопластовых блоков, кроме того, клей должен быть использован и при облицовке днищевой панели, в процессе чего предстоит применять 5-миллиметровое полотно фанеры.
Аэросани своими руками, чертежи которых предстоит подготовить заблаговременно, имеют в основе винтомоторную установку РМЗ-640, обладающую клиноременным редуктором. Подобными моторами оснащается ряд мотодельтапланов, а также самолетов. Стоит отметить, что винтомоторная установка описываемой конструкции почти ничем не отличается от той, что встроена в популярный двухместный дельталет.
Перед тем как сделать аэросани своими руками, необходимо учесть, что винтомоторная установка на раме-панели должна фиксироваться посредством раскосов в количестве шести штук. Выполнить их необходимо из металлических труб Ø30×1,5 мм.
Для того чтобы снизить аэродинамическое сопротивление, к трубам посредством эпоксидной смолы необходимо приклеить деревянные зализы, которые станут придавать раскосам сечение в виде капли.
Пропеллер для аэросаней своими руками можно выполнить по той же технологии, которая использовалась германской компанией «Хоффман». Перед тем как выполнить винт, необходимо сделать заготовку, используя сосновые бруски 60×20 мм, которые предстоит склеить эпоксидной смолой. При проведении данного процесса слои древесины необходимо расположить симметрично плоскостям сопряжения.
После завершения склеивания заготовку необходимо отфуговать, чтобы она соответствовала размерам винта. Для шаблонов нужно применить чертеж винта. А вот сами шаблоны следует подготовить из фанеры. Для проведения работ необходимо использовать несколько их вариантов – плановый, а также вид сбоку, нижние и верхние шаблоны лопасти.
Для того чтобы определить, насколько точно был обработан винт, необходимо применить синьку, которой нужно обработать нижние шаблоны. На стержень предстоит надеть заготовку и прижать. Это позволит получить отпечатки лопастей. Как только синие отметки будут удалены, рашпилем необходимо прижать винт к шаблонам.
Подобные манипуляции предстоит производить до тех пор, пока на заготовке не станут отпечатываться следы шаблонов по длине. Верхняя область винта должна быть обработана в стапеле, после предстоит удалить излишки между сечениями. Для того чтобы контролировать правильность проведения данных работ, необходимо использовать стальную линейку.
Винт для аэросаней своими руками должен быть сбалансирован после того, как он будет готов. Для этого в центральное отверстие необходимо установить стальной валик, а после смонтировать пропеллер на балансировочные линейки. Если обнаружится более легкая лопасть, то ее необходимо загрузить свинцом, который должен быть наклеен в виде полосок.
Рекомендации по изготовлению корпуса
Для того чтобы изготовить аэросани своими руками, необходимо будет соорудить корпус, в основе которого может быть классическая для этой разновидности транспорта конструкция, выполненная на основе легкого каркаса. Последний должен быть выполнен из тонкостенных металлических труб, которые скрепляются между собой методом сварки.
Особенности изготовления лобового стекла
Для того чтобы изготовить аэросани своими руками, необходимо будет лобовое стекло, которое можно позаимствовать от ЗАЗ-968, для него рама фиксируется на каркасе посредством сварочного аппарата. Образованное стрингерами пространство между ними необходимо тщательно заполнить пенопластовыми блоками. Как только поверхность пенопласта будет обработана и покрыта шпаклевочным составом, корпус необходимо оклеить стеклотканью, которая укладывается в два слоя.
Изготовление дверей
Чтобы изготовить двери, необходимо использовать ту же технологию, которая применялась при выполнении корпуса. То есть, здесь придется подготовить трубки, которые лягут в основу каркаса. Кроме того, предстоит использовать фанерные стрингеры и пенопластовое заполнение. Что касается расположенного окна, а также тех окон, которые будут на дверях, то здесь пригодится использование 4-мм оргстекла.
Если вы решили выполнить аэросани своими руками, чертежи предварительно рекомендуется просмотреть, чтобы выбрать один из них.
Боковые части задней области кузова аэросаней, которые переходят в кили, должны быть отделаны заранее подготовленными полотнами фанеры. Использовать при проведении этих работ необходимо листы 4 мм. Кили представляют собой участки, расположенные за дверями установки. Фанера должна быть укреплена на трубчатом каркасе, а использовать при этом рекомендуется винты М4.
После того как проведение такого рода работ будет завершено, можно переходить к оклеиванию внешних поверхностей, применить при этом предстоит стеклоткань, которая обязательно укладывается в два слоя. Внутренняя поверхность фанерной обшивки должна быть защищена от воздействия влаги, использовать для этого необходимо паркетный лак, который наносится в два слоя.
Проведение отделки пропеллера
Можно изготовить аэросани из бензопилы своими руками, но если вы решили использовать в работе описанную выше технологию, то на следующем этапе необходимо оклеить пропеллер стеклотканью в два слоя. После нужно произвести шлифовку, завершающую балансировку. Далее поверхность грунтуется, а также окрашивается автоэмалью.
Спереди расположенную лыжу необходимо склеить на эпоксидной смоле, применив полосы фанеры, толщина которых равна 4 мм. В работе при этом должны быть использованы и полосы нержавейки в 0,8 мм. Толщина склейки эквивалентна 30 мм. Передняя область лыжи должна иметь вид дуги из металлической трубы в 16 мм.
Как самостоятельно сделать аэросани
Аэросани ? это самоходные сани, в устройство которых входит двигатель внутреннего сгорания и воздушный винт ? пропеллер. Транспортное средство предназначается для езды по снежным и скользким дорогам. Скорость таких саней может достигать до 140 км/ч, в зависимости от мощности мотора. В конструкцию аэросаней входит шасси, состоящее из трех или четырех лыж. Данный тип саней можно легко сделать своими руками.
Главным преимуществом данного средства передвижения перед снегоходами являются скоростные характеристики. Также, при наличии кабины и хорошей подвески, уровень комфорта в санях практически не отличается от условий в автомобиле. Аэросани имеют очень простую конструкцию, сделать их можно самостоятельно. Для этого требуется двигатель, например, от мотоцикла ?Юпитер?, материалы для корпуса и всего три деревянные лыжи.
Изготовление простых саней своими руками
Прежде всего, необходимо изготовить корпус из деревянных брусьев, которые нужно обшить фанерой, закрепить подушки и кресла. Лыжи для саней обязательно должны быть из березовых досок. Для упрочнения конструкции с поддержкой мотоциклетного двигателя ?Юпитер? можно использовать фанерные планки.
Закрепить сзади лыж тормоза, которые будут включаться водителем при нажатии на правую педаль. Для этого используются штыри и трос. Поставить заднюю лыжу вплотную к основной раме, которая крепится на корме корпуса. Переднюю лыжу, которая отвечает за управление, закрепить на металлическом кронштейне, который будет располагаться сбоку от корпуса.
Чтобы собрать механизм управления, нужно использовать руль от мотоцикла, с которого снимается двигатель для саней. Мотор лучше всего использовать от ?Юпитера?. Он устанавливается на раму в виде трубки, как и воздушный винт, на который передается крутящий момент при помощи мотоциклетного цепного редуктора. Вращение винта должно достигать 1440 оборотов в минуту. Для обеспечения дополнительной безопасности устанавливается сетка.
Рама, закрывающая двигатель от ?Юпитера?, крепится на корпусе посредством подкосов на подвеске. Топливный бак устанавливается над мотором.
Для изготовления воздушного винта нужно предварительно сделать заготовки лопастей, вырезав элементы из сосны или дуба. Пропеллер склеивается при помощи казеинового клея. Расчет размеров должен быть точным. Склеенные детали винта просушиваются и защищаются до готовности к использованию. Важно обстругать рубанком каждую из лопастей после сушки. Лопасти винта оклеиваются тканью и красятся. Для этого можно использовать бязь. После проверки каждого из винтов на сохранение баланса они насаживаются на втулку, после чего аэросани полностью готовы к эксплуатации.
Двигатели для аэросаней
Для создания саней своими руками можно использовать двигатель от мотоцикла ?Юпитер? или автомобиля ?Жигули?. Основные узлы и детали двигателя включают в себя: крышку редуктора, заднюю и переднюю пластины, прокладки, ведущую шестеренку, корпус цилиндра и кронштейн крепления. Наиболее часто используемыми моторами являются:
? Карбюратор К-62И с двумя цилиндрами ? в данном механизме используется редуктор от газораспределительного устройства трактора МТЗ-80. Двигатель оснащен специальным электростартером и аккумулятором. Механизм зажигания работает от батареи. Топливный бак способен вместить до 30 л бензина.
? Д-30 ? в данном модуле отсутствует редуктор на воздушный винт. Тяга составляет 40 кгс. Применяется на легких аэросанях, в основном на тех, которые сделаны своими руками, а не на серийных. Установка такого типа устройства зависит от расчета характеристик корпуса.
? Д 15 ? отличается от аналогов наличием цепного редуктора, прикрепленного на воздушный винт. Последний имеет диаметр 1,4 м и развивает достаточное тяговое усилие в 60 кгс. Разновидность двигателя Д15 ? Д-15z ? оборудован зубчатым редуктором. Рекомендуется к использованию в аэросанях и парапланах. Шестеренки, которые установлены в редукторе, также применяются в газораспределительном механизме КАМАЗ-740. Все двигатели данной серии имеют топливный бак на 15 л.
Что нужно для аэросаней на воздушной подушке
Для создания саней на воздушной подушке нужно использовать обычную пилу, рубанок и дрель. Также нужно вытащить из старого мотоцикла ?Юпитер? работающую силовую установку. Сварку и другую тонкую обработку можно передать специалистам, а можно и сделать своими руками.
В качестве основного материала будут служить фанера и доски. Лучшим вариантом станет использование разновидностей БС-1 или ФСФ, потому что обычный элемент не может выдержать повышенную влажность. Фанера предварительно обрабатывается лаком, наносятся другие специальные покрытия.
Для самостоятельного крепления корпуса нужно использовать специальные строительные клеи. В качестве такого средства может выступить эпоксидная смола или казеин высшего сорта. Для полного и надежного сопряжения всех элементов своими руками будет достаточно 5 кг клея. Важно применять только водостойкие варианты.
Для создания воздушной подушки нужно использовать только прочные материалы. Также среди основных характеристик важны эластичность и воздухонепроницаемость. Подушку можно создать самостоятельно из отечественных материалов, например, из прорезиненных тканей до 1,5 мм толщиной. Главное, установить двигатель так, чтобы он не повредил оболочку. Основу составляет хлопчатобумажные и синтетические элементы. Подушка будет напоминать надувную лодку.
Собрать сани на подушке можно с применением силовой установки от мотоцикла ?Иж-Юпитер?. Мощность такого двигателя составляет 24 лошадиные силы. Для подушки можно своими руками установить трансмиссию от мотороллера, самодельный бензобак, фары от трактора и другие элементы для амфибии. Важно, чтобы рама была выполнена из металлического профиля. Мощности двигателя хватит, чтобы преодолевать самые глубокие сугробы без провалов. Перед началом поездки нужно проверить все крышки редуктора на моторе.
Аэросани своими руками: фото, видео

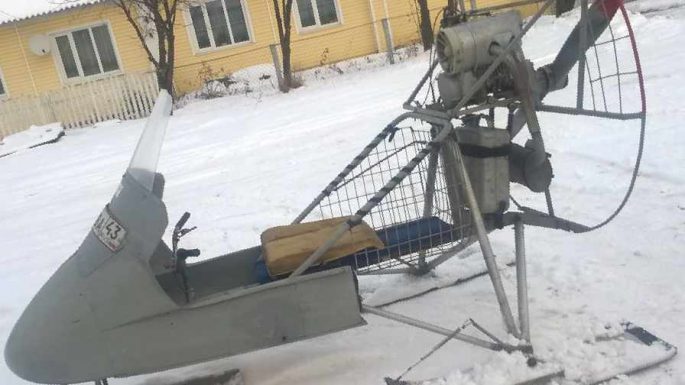

Оригинальное транспортное средство снегоход, сделал умелец Алексей из Санкт-Петербурга. Точно определить к какому типу транспортных средств относится эта самоделка сложно, ведь передвигаться на нём можно не только по снегу но и по воде.
В качестве движущей силы здесь используется мощный винт по типу аэроглиссера, сама конструкция состоит из трубы в которой расположен винт приводящийся в движение с помощью двигателя Moster -185 (модифицированный парамотор) мощностью — 24 л.с.
Рекомендуем посмотреть видео, где автор демонстрирует возможности своих самодельных аэросаней.
Самодельные аэросани видео.
Самодельный снегоход — моно конь.
Автор самоделки: Алексей. г. Санкт-Петербург.
Поделиться в соц. сетях
Вам нравится время от времени проводить день на воде? Но позволяет ли ваш бюджет купить новую лодку?
Ну, даже если вы работаете на скудный бюджет, вы все равно можете иметь лодку. «Как?» Вы можете спросить.
Скорее просто на самом деле … сделать свой собственный. Вероятно, я бы и не подумала об этой идее, пока несколько месяцев назад мой муж не разработал зуд для лодки.
Он обменял лодку с титулом, но она не побежала.Мы потратили немало долларов и часов, чтобы заставить его работать, и теперь у нас есть приличная лодка, чтобы наслаждаться на воде.
Если вы не собираетесь что-то чинить, я расскажу вам о некоторых лучших идеях Интернета для создания собственной лодки DIY. Вот они:
1. Самодельная лодка Tiny House
Мы собираемся прыгнуть с большим количеством выбора на выбор. Если вы хотите купить не только лодку, но и плавучий дом, вам может быть интересно, может ли это когда-нибудь вписаться в ваш бюджет.
Что ж, когда вы увидите этот крошечный плавучий дом с деревянным каркасом из понтона, вы скоро поймете, что он может стать реальностью для вас с небольшим трудом.

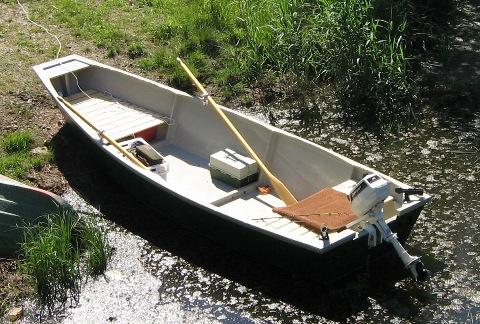

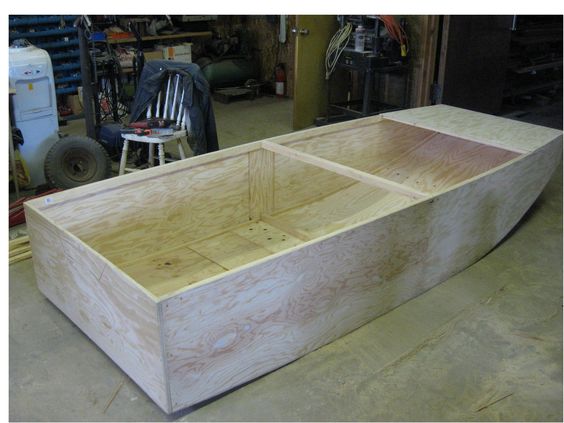

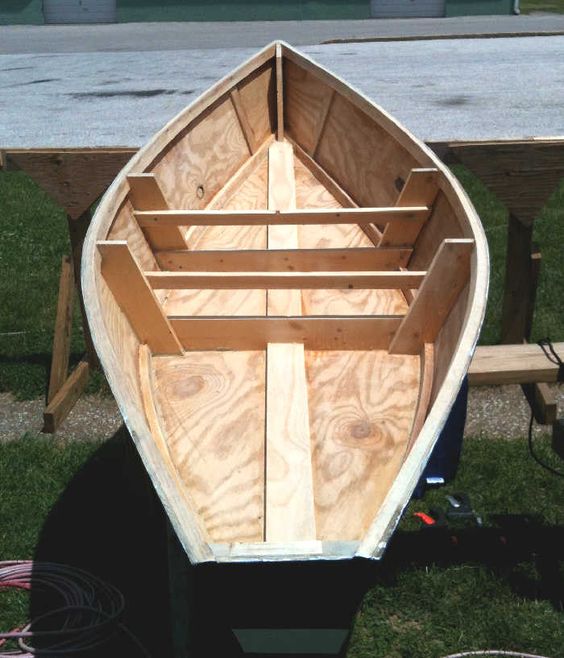

2. Базовая деревянная лодка
Если вам нужна небольшая рыбацкая лодка или лодка меньшего размера, чтобы грести вокруг пруда, эти планы отлично подойдут и для вас.
Планы на эту лодку проведут вас через каждый шаг процесса. Если вы новичок в мире плотницких работ, эта лодка все еще может быть для вас осуществимой.
3. PVC DIY Kayak
Я не знал, насколько дорогими могут быть каяки, пока наш самый старый недавно не захотел его купить. Внезапно я понял, сколько денег человек может вложить в один.
Тем не менее, этот каяк выглядит довольно плавучим и должен быть немного дешевле, потому что он построен из труб из ПВХ. Как аккуратно это выглядит?

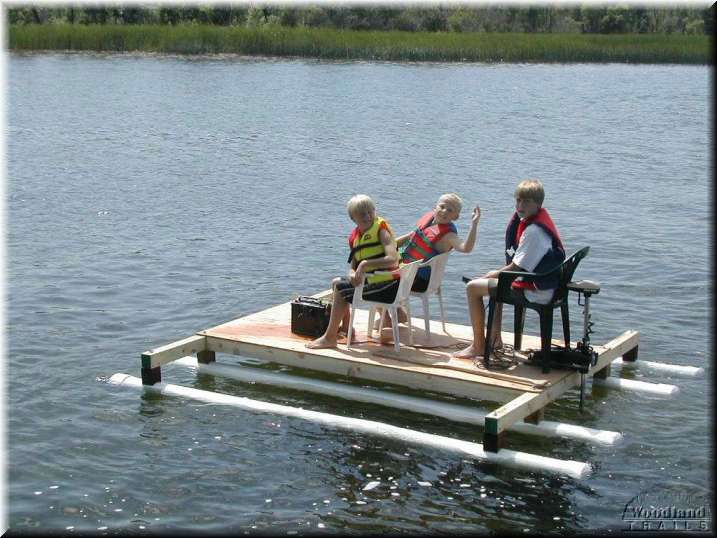

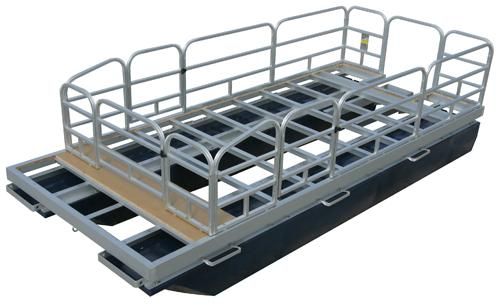

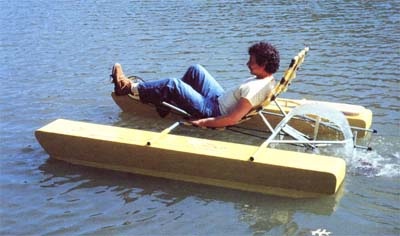

4. Педальный катер с лежачим понтоном
Вам нравится арендовать байдарку и отправиться на прогулку по воде? Тогда вам понравится эта лодка.Это DIY версия весельной лодки.
Тем не менее, он имеет большие поплавки сбоку, что делает его уменьшенной версией понтонной лодки. Кроме того, это сделано, чтобы откидываться для более расслабляющей поездки.

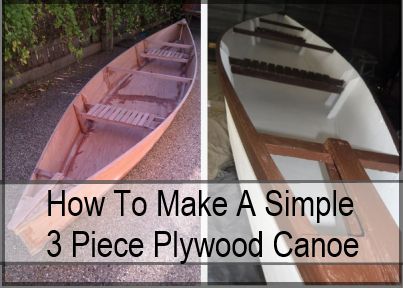

5. Фанерное каноэ
Каноэ — интересный способ подняться и спуститься по реке или другим небольшим водоемам. Если вы хотите иметь его, подумайте о его создании.
Вы можете использовать эти планы, которые покажут вам, как построить каноэ из фанеры. Это должно сделать его более доступным и функциональным.
6. Самодельный понтонный катер
Понтонный катер — это удивительная яхта для владения. Они отлично подходят для рыбалки и достаточно роскошны, чтобы быть комфортным способом путешествовать по воде в великолепный день.
Если вы хотите приобрести его, но не можете позволить себе купить, рассмотрите возможность использования этих советов, чтобы помочь вам построить понтонную лодку самостоятельно.
7. Планы с плоским дном
Одна вещь, которую я узнал за последние несколько месяцев ремонта лодки, это то, что вам не нужно ничего фантастического для рыбацкой лодки — если только вы не хотите, чтобы она была модной ,
Однако, если вы ищете что-то простое и функциональное на рынке, планы для этой плоскодонной лодки должны быть выполнены.
8. ПВХ катер
Катер — отличный способ выйти на воду и получить массу удовольствия. Они также достаточно функциональны, чтобы сделать хорошую рыбацкую лодку.
В любом случае, если вы хотите купить рыбацкую лодку на рынке, подумайте над созданием собственной катера с этими планами.
9. Простая деревянная лодка DIY
Эта опция не включает планы, которые я смог найти.Тем не менее, он все еще может быть использован как вдохновение для создания вашей лодки.
Опять же, эти лодки были бы хорошими вариантами, если вы ищете недорогой способ ловли рыбы.
10. Самодельный плот из ПВХ
Этот плот из ПВХ — еще один вариант, который не имеет планов, но выглядит достаточно простым для постройки. Если у вас есть опыт работы в столярном деле, вы сможете понять это довольно быстро.
Тем не менее, это выглядит как забавный способ вывести всю семью на воду уникальным и экономичным способом.
11. Самодельный понтон с двойным корпусом Kayak
Эта понтонная лодка построена необычным, но интригующим способом. Вместо того, чтобы иметь типичные поплавки на дне лодки, они использовали каяки.
Оттуда остальная часть лодки была построена из пенной изоляции и трубы из ПВХ. Когда вы проявите творческий подход, вы можете построить лодку без особых затрат.
12. Fishing Punt
Это еще один экономически эффективный вариант для рыбацкой лодки.Тем не менее, нет никаких догадок по этому вопросу. Планы выложены и легко читаются.
Являетесь ли вы опытным плотником или кем-то, кто недавно начал строить вещи, это может быть подходящим вариантом для вас.
13. Надувной плот Рыбацкая лодка
Вы изо всех сил пытаетесь найти достаточно места в вашем бюджете, чтобы построить новую рыбацкую лодку? Что если бы вы могли использовать свой надувной плот в качестве лодки?
Ну, благодаря этой идее, вы можете.Человек, который создал это, положил фанерное дно в плот и превратил его в удивительную маленькую рыбацкую лодку за небольшие деньги.
14. Одиночная фанерная лодка
Если вам не нужна большая лодка, это может быть ответом для вас. Это экономически выгодно, потому что все это сделано из одного листа фанеры.
Хотя эта лодка не самая большая, она станет отличной рыбацкой лодкой для рыбалки с одним человеком.
15. Мини-лодка Zip Tie and Ply
Если вы хотите выйти на воду для веселого дня рыбалки или осмотра достопримечательностей, подумайте о создании этой уникальной мини-лодки.
Он сделан из стяжек и фанеры. Хотя это может показаться немного поверхностным на первый взгляд, оно кажется довольно оживленным и недорогим.
16. Самодельный понтон
.
