Виды эхолотов для рыбалки: лодочные, береговые, зимние

Выбрать для рыбалки нужный эхолот не так просто. Уж очень много разных фирм, моделей, форм и видов находятся в продаже. Купить эхолот можно на рынках, в специализированных магазинах или же на официальных сайтах производителей. Качественные эхолоты стоят немалых денег, от чего и выбор нужно делать очень тщательно.

Если вы настроились на покупку эхолота, то для начала определитесь с тем, где вы будете ловить: с лодки, с берега или с зимней лунки. Далее нужно ознакомится с основными характеристиками эхолотов, которые описаны в данной статье, далее найдите несколько солидных интернет-магазинов, сравните их цены, почитайте отзывы по интересующим вас моделям эхолотов.

Сейчас же мы постараемся объяснить, что из себя представляют рыболовные эхолоты, и на какие виды эхолоты делятся. У рыбаков старой закалки бытует ложное мнение, что рыбацкий эхолот не может нормально сканировать рыбу, а сканирует только рельеф дна.

Статья в тему: функции эхолотов

Мнение о том, что рыболовные эхолоты не для поиска рыбы заведомо ложное. И те рыбаки, которые говорят про отсутствие качественных  эхолотов сильно ошибаются. Так как скорее всего, они использовали старые и дешевые эхолоты.

Итак, давайте разберемся какие виды эхолотов для рыбалки существуют.

Если делить эхолоты по способу(месту) использования, то делятся они на лодочные, береговые и зимние. Принцип у всех один и тот же, но характеристики сильно отличаются.

Для каждого вида эхолота мы создали отдельные статьи, которые по максимуму описывают их. Для ознакомления с интересующими вас эхолотами перейдите по ссылкам:

Эхолоты для рыбалки можно разделить на следующие виды:

1. Для поверхностного сканирования местности.
2. Для детального сканирования местности и обнаружения крупной рыбы, или стаи рыбы.
3. Универсальные эхолоты, с множеством полезных функций и 3D-интерфейсом.

Виды эхолотов (другая классификация)

1. Для ловли с лодки.
2. Для ловли с берега.
3. Эхолоты для зимней рыбалки.

Смысл всех видов рыболовных эхолотов заключается радиусе их обзора и мощности. Ведь любой эхолот работает по принципу обычного медицинского УЗИ. Также на стабильность работы эхолота влияет скорость передвижения по водоему.

Эхолоту проще сканировать рельеф дна и наличие рыбы, когда лодка двигается медленно, в таком случае картинка будет максимально приближена к действительной местности на дне.

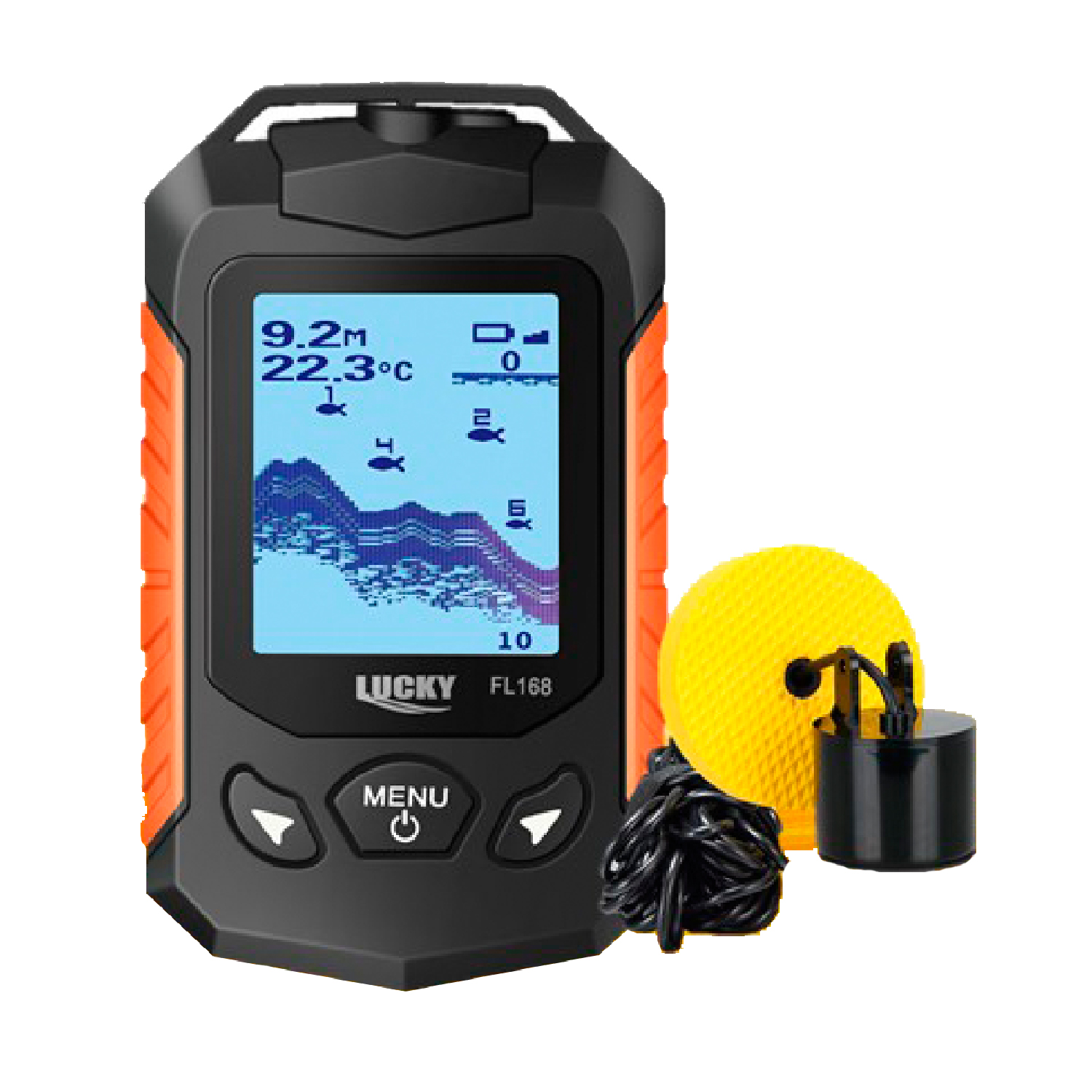

Береговые эхолоты

Эхолоты для ловли с берега являются самыми простыми и дешевыми, они предназначены для поиска перспективных мест обитания рыбы. С помощью таких эхолотов обнаруживают ямы, русла, перекаты, каменистое или илистое дно.

Некоторые модели береговых эхолотов могут распознавать рыбу, показывать ее на экране и издавать при этом звук.

Подойдут они для опытных рыбаков, которые выходят на незнакомые водоемы без лодки. Такой вид эхолотов является лучшим выбором для рыбалки на новых местах.

Они имеют большой угол обзора, маленьким дисплей и слабую детализацию.

В данном видео вы увидите, как береговой эхолот нашел скопление рыбы, которая находилась на бровке (время на видео: 2:30). В общем, очень полезная вещь. Смотрите видео!

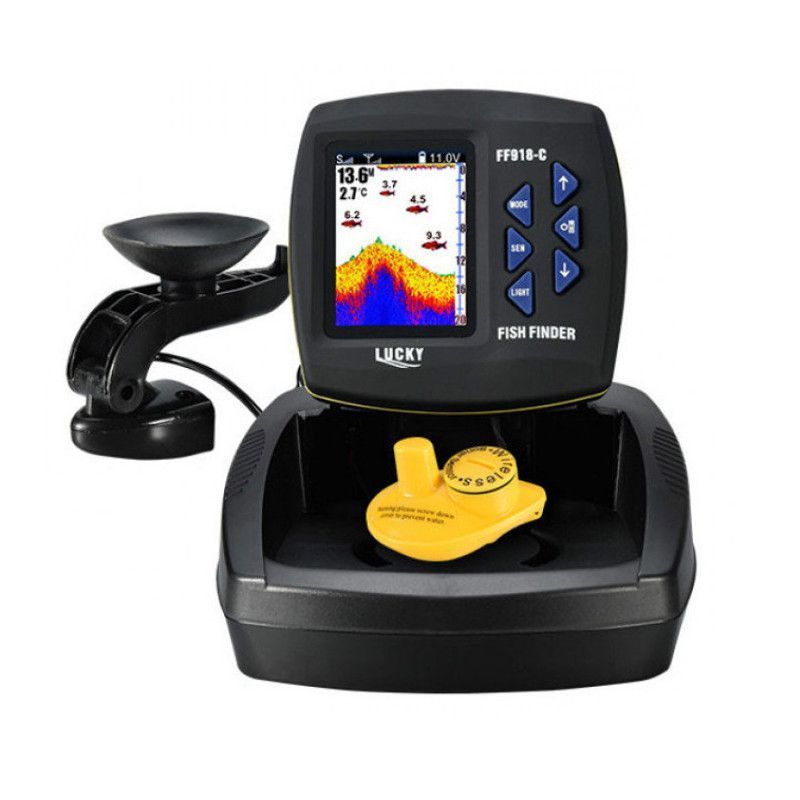

Лодочные эхолоты

Лучшим эхолотом по соотношению цена/качество, для основной массы рыбаков, является лодочный эхолот.

Из известных фирм, занимающихся производством эхолотов, можно выделить Humminbird, Lowrance PiranhaMAX, JJ-Connect Fisherman, Garmin, Fishfinder.

Лодочные эхолоты обладают 2-3 лучами, что позволяет им сканировать довольно большой участок дна. Такой вид эхолотов зачастую имеют встроенные индикаторы температуры, сигнализируют при обнаружении рыбы, и тому подобные, полезные функции.

С ними можно изучать дно на быстро движущейся лодке. Угол обзора у эхолотов такого вида такой же как у предыдущего, но сигнал значительно сильнее, что дает возможность видеть глубже и точнее. В эхолотах такого вида рыба и предметы дна не сливаются.

Универсальные эхолоты

Самыми крутыми эхолотами для рыбалки, и как следствие самыми дорогими, являются многофункциональные универсальные эхолоты. К такому виду можно отнести следующие модели эхолотов:

• Garmin GPSMAP
• Humminbird Combo
• Humminbird Onix
• Humminbird Matrix 3D.

Про данный вид эхолотов можно писать долго, так как напичкали их по полному всякими полезными функциями.

К таким функциям можно отнести:

1. Трехмерную визуализацию дна водоема на расстоянии более чем в пятьдесят метров;
2. более 4 лучей что создает огромный угол обзора и качественную детализацию;
3. совместимость с компьютерами, GPS, и другой цифровой техникой;
4. крепкий, можно даже сказать ударопрочный корпус;
5. дополнительные возможности для рыбалки в ночное время;
6. множество других полезных дополнений.

Эхолот, который совмещает в себе возможности электронных gps-карты, называется эхолот-картплоттер.

Это все подойдет для тех рыбаков, которые не просто хотят отдохнуть, а для тех, кто реально хочет поймать много рыбы. Стоимость эхолотов третьего вида составляет более 700 долларов. Так что выбирайте вид рыболовного эхолота не только по карману, но и по реальным нуждам.

Эхолоты для зимней рыбалки

Зимние эхолоты используются конкретно в лунке и потому они очень ограничены в обзоре. Такие эхолоты показывают только то, что происходит в самой лунке и под ней. В отличи от летних моделей, зимние модели созданы специально для низких температур. Летние эхолоты при низкой температуре могут показывать неправильную картинку и большое количество помех.

Существует особый вид зимних эхолотов — эхолоты флэшеры.

Производители эхолотов для рыбалки

1. Humminbird
2. Lowrance
3. Garmin
4. Lucky
5. Naki
6. Fishfinder
7. JJ-connect

Обзор эхолотов Garmin (видео)

Интересная статья по теме: выбираем эхолот для рыбалки

Статьи по теме:

Обзор алюминиевых лодок для рыбалки	Виды надувных лодок	Какой эхолот выбрать для лодки?
Электромоторы для рыболовных лодок	Обзор моторных лодок	Какой якорь выбрать?
Транец на надувную лодку	Обзор лодочных моторов	Обзор материалов надувных лодок

	Рыболовные самоделки своими руками   Своими руками 16 тыс. просмотров
	Рейтинг зимних блесен для ловли на окуня   Зимняя рыбалка 13 тыс. просмотров
	Обзор лучших балансиров для зимней рыбалки   Зимняя рыбалка 1454 просмотров
	Ловля на мормышки: разновидности, снасти, техника ловли   Зимняя рыбалка 19 тыс. просмотров
	Виды рыбопоисковых эхолотов для рыбалки   Эхолоты 19 тыс. просмотров
	Обзор алюминиевых лодок для рыбалки   Лодки 14 тыс. просмотров
	Обзор и рейтинг эхолотов для рыбалки   Эхолоты 7 тыс. просмотров
	Как выбрать катушку для спиннинга?   Катушки 10 тыс. просмотров
	Электромоторы для надувных лодок(обзор)   Моторы 3 тыс. просмотров
	Алюминиевые катера для рыбалки   Лодки 8 тыс. просмотров
	Какую катушку выбрать для фидера — обзор характеристик   Фидер 19 тыс. просмотров
	Характеристики и возможности фидерных удилищ   Фидер 6 тыс. просмотров
	Рейтинг карповых катушек с байтранером   Карпфишинг 9 тыс. просмотров
	Лодка для рыбалки: на что обращать внимание при пркупке   Лодки 21 тыс. просмотров
	Как выбрать мотор для лодки?   Моторы 3 тыс. просмотров
	Классификация воблеров и других приманок   Спиннинг 30 тыс. просмотров
	Ловля на  силиконовые приманки   Спиннинг 15 тыс. просмотров
	Лучшие воблеры на щуку: размер, цвет, проовдка   Спиннинг 4 тыс. просмотров
	Ловля фидером на флэт-кормушки   Фидер 8 тыс. просмотров
	Самодельная прикормка для леща своими руками   Фидер 21 тыс. просмотров
	Ловля спиннингом на раттлины   Спиннинг 3 тыс. просмотров
	Как выбрать карповую катушку: обзор и рейтинг   Карпфишинг 14 тыс. просмотров

Эффективная рыбалка – хорошие рыболовные эхолоты — Интересные советы — Могу Изучить — Что я могу сам

Для каждого сезона находка для рыбака – эхолоты для рыбалки

Эхолоты для поисковой водной «охоты»

С самого детства вместе с отцом познавал азы рыболовного мастерства. Поэтому смело могу заявить: рыбалка – смысл моей жизни и основной вид заработка. С приходом зимы, количество улова значительно уменьшается, а условия становятся невыносимыми.

Я давно наслышан о современных технологиях, касающихся повышения эффективности моего ремесла, но эхолоты для рыбалки превзошли все мои ожидания. Мне не нужно сидеть у одной лунки в ожидании чуда, надеясь на интуицию, а занимаюсь я теперь поисковой рыболовной ловлей.

Для тех, кто еще сомневается в гидролокаторах, расскажу о преимуществах:

• точно определяет глубину и рельеф речного или морского дна;
• существенно облегчает ловлю в незнакомых местах;
• точно обнаруживает объекты под водой;
• незаменимый для новичков.

С прибором для рыбалки я стал значительно экономить время, четко отслеживаю информацию о дне на экране благодаря ультразвуковым сигналам, а иногда даже удается проследить миграцию и выйти на косяк. Это мой незаменимый помощник, который я всегда беру с собой, без всяких заморочек просто прикрепляя его к лодке.

Купить и облегчить себе жизнь

Гидролокаторы для рыбалки пользуются популярностью у многих рыбаков и просто любителей. Для профессионалов выпускаются особенные модели, отличающиеся характеристиками и ценой, но и улов благодаря им, будет достойный. Сэкономить на приборе простительно только новичку.

Эхолот практик Pro – усовершенствованный гидролокатор для рыбаков

Эхолот практик Pro как гарантия богатого улова

Вот уже третью зиму подряд я удивляю своих товарищей по рыбалке уловом хищных рыбин значительных размеров. Все очень просто, я облегчил себе водную охоту с того времени, как заказал через интернет эхолот Практик Pro.

Сонар должен приобрести каждый уважающий себя охотник и даже любитель. Прибор весьма необходимый для ловли, он точно измеряет глубину и распознает движущие объекты под водой (рыбу). Для «дедов» рыбалки простой в пользовании.

Основные характеристики современного гидролокатора таковы:

• предназначен не только для летней, но и зимней рыбалки;
• морозоустойчивый, работает без сбоев даже при -20 °С;
• кабель эластичный – из силикона;
• ударопрочный корпус защищен от попадания влаги вовнутрь;
• сверхчувствительность датчика, который быстро распознает рыбу;
• экономный, достаточно одной батарейки АА для работы;
• компактный.

Данное устройство является универсальным для рыбалки и летом, и зимой. Контрастный экран всегда дает четкую картинку, а кабель не замерзает даже в лютый мороз. Вполне удобный для работы с лодки.

Качество и цена зависят от предназначения

Цена на эхолот Практик Pro варьируется в зависимости от ваших запросов. Модели отличаются материалом, из которого они изготовлены, диапазоном видимости, мощностью и допустимой материальной нормой вашего кошелька.

Коваль Евгений.

Подводные системы видеонаблюдения и рыболовные эхолоты от американского производителя электроники

Американская компания MarCum Technologies по праву считается одним из мировых лидеров по производству систем подводного видеонаблюдения, эхолотов и различных полезных аксессуаров для них. Девиз «Всегда на шаг впереди!» очень точно отражает сущность MarCum, ведь компания всегда опирается на собственные научные разработки и успешно внедряет инновации в производство, создавая уникальные устройства не имеющие аналогов в мире. Многие технологические находки фирмы защищаются рядом международных патентов.

На сегодняшний день компания продолжает свое уверенное развитие, а её продукция приобретает все большую популярность далеко за пределами США. Кроме того MarCum Technologies заключили союз со всемирно известной финской компанией Rapala.

Приобрести эхолот или подводную камеру торговой марки MarCum вы можете в интернет-магазине Рыбаклев.

• Временно отсутствует

• org/Product»>

  Временно отсутствует

• Временно отсутствует

• org/Product»>

  Временно отсутствует

• Временно отсутствует

Акустические эхолоты — Основное геодезическое оборудование | NOAA Рыболовство

Акустические эхолоты

являются неотъемлемой частью нашего исследования, интегрированного исследования экосистемы и акустического траления тихоокеанского хека 2019 года. Без акустики мы не смогли бы идентифицировать потенциальные скопления тихоокеанского хека, которые мы затем проверяем с помощью траления.

Корабль NOAA  Bell M. Shimada  оснащен пятью направленными вниз датчиками (частоты: 18, 38, 70, 120 и 200 кГц), расположенными на выдвижном шверте корабля. .15 м ниже поверхности воды. Эти преобразователи генерируют короткие узколучевые звуковые импульсы (пинги) через равные промежутки времени, которые проходят вниз через толщу воды.

Когда звуковые волны сталкиваются с объектом (например, рыбой), акустическое сопротивление которого (произведение плотности и скорости звука) отличается от импеданса окружающей среды (морской воды), звук отражается от объекта (эхо) и возвращается преобразователь. Эти эхосигналы отображаются в виде эхограмм на пяти частотах и ​​предоставляют нам информацию о размере и характере объектов в толще воды.Более высокие частоты (120 и 200 кГц) помогают нам идентифицировать более мелкие организмы, такие как зоопланктон или криль, а эхолоты 18, 38 и 120 кГц очень полезны для тихоокеанского хека. Мы не только смотрим на эхосигналы на различных частотах, мы также смотрим на такие атрибуты, как форма и расположение эхосигналов, чтобы определить, наблюдаем ли мы тихоокеанского хека, морского окуня или любые другие организмы.

Вместе акустические системы и траление работают в гармонии, чтобы предоставить данные, необходимые для определения присутствия, биомассы и возраста тихоокеанского хека вдоль западного побережья Ю.С. и Канада.

Основные определения акустики

Приемопередатчик: устройство, состоящее из передатчика и приемника

Преобразователь: устройство для преобразования электрической энергии в акустическую и наоборот.

Передатчик: принимает электрическую энергию и преобразует ее в высокочастотный звук от приемопередатчика, создавая звуковую волну (= импульсы)

Пинг: короткий сфокусированный звуковой импульс, посылаемый в воду

Скорость пинга: скорость, с которой пинги отправляются в толщу воды

Эхо: звуковая волна, возвращающаяся от объекта. Эти эхо-сигналы предоставляют информацию об акустических сигнатурах интересующих целей, включая их размер, местоположение и биологические характеристики (численность и биомасса)

Система

EK60: система эхолота с расщепленным лучом производства Simrad (Kongsberg Maritime). Используемая нами система работает на пяти частотах на корабле NOAA Bell M. Shimada одновременно (см. список частот выше)

Изображения эхограммы EK60, показывающие 38 кГц (вверху) и 120 кГц (внизу).Скопление хекового следа у континентального склона с наибольшей акустической интенсивностью (особенно на частоте 38 кГц) в прибрежной части, начиная с глубины ~250 м. На мелководье, плоском шельфе находятся скопления морского окуня, простирающиеся примерно на 40 м от морского дна (ярко-зеленая линия). Выше скопления хека (и сильнее на 120 кГц) располагаются эвфаузииды (криль). Фото: NOAA Fisheries

Эхолоты | Морской музей Лоустофта

Эхолоты с характеристиками, подходящими для рыбной ловли, не были доступны до 1930-х годов, а их размер, требования к мощности и стоимость ограничивали использование более крупными судами. Принцип достаточно прост, все они работают, передавая звуковой импульс вниз на морское дно и усиливая эхо так, чтобы оно отображалось на калиброванном дисплее. Около пятидесяти лет бумажный записывающий инструмент считался наиболее подходящим для рыбалки, поскольку он отображал эхо-характеристики с течением времени на движущейся бумаге. У нас есть один из меньших типов в качестве рабочего примера в нашем проекте Wheelhouse Project, он датируется примерно 1970 годом.

Благодаря современному оборудованию бумага была заменена цветным ЖК-дисплеем удивительной четкости, но принцип эхо-импульса остался прежним.

Для оптимизации обнаружения рыбы ультразвуковой импульс обычно составляет от 150 до 200 кГц, а длительность импульса обычно составляет одну десятую миллисекунды. Поскольку скорость звука в воде составляет около 1450 м/с, различение эхо-сигналов будет порядка 140 мм. Верхний след ниже показывает рыбу непосредственно над донным эхосигналом, метки под донным эхосигналом являются следствием рассеянного звука и чаще видны, когда морское дно каменистое. Эти эффекты также видны при зондировании вблизи затонувших кораблей.Нижняя кривая показывает косяки рыб, плавающих подальше от дна, отметим, что только верхний слой рыбы создают эхо, рыба будет упакована тесно внутри перевернутой формы V.

Другой характеристикой звука в воде является то, что затухание возрастает с увеличением частоты, и по этой причине выше эхолот не будет использоваться в глубокой воде.

Маркони эхолот показано справа работает на 24 кГц и может работать до 1200 метров, используя относительно большую длину импульса одной миллисекунды.Однако звуку требуется около 1,6 секунды, чтобы пройти глубину 1200 метров и вернуть эхо, поэтому в глубокой воде этот процесс происходит относительно медленно.

По этой причине на приборной панели есть элементы управления, с помощью которых пользователь может настроить параметры в соответствии с глубиной воды под рыболовным судном.

Описание морской электроники: эхолоты/эхолоты/эхолоты

Что такое эхолот?

Эхолоты (или эхолоты) представляют собой тип системы SONAR, используемой в морской навигации для определения глубины воды или для обнаружения и визуализации объектов под волнами.Они используются как в качестве навигационного и картографического пособия, так и для помощи коммерческим рыболовным судам в поиске рыбы. (Эхолот). Они также используются морскими учеными для помощи в их исследованиях.

Как это работает?

Проще говоря, эхолоты передают импульс в воду и измеряют скорость, с которой этот звук возвращается от любого твердого объекта, через который он пытается пройти между датчиком и дном океана. В зависимости от сложности установленной технологии приемное устройство преобразует эти данные в ряд выходных данных либо из базовых измерений глубины, либо в трехмерные изображения.

Основная технология, также известная как гидроакустика, существует с 1906 года, когда Льюис Никсон изобрел первый подводный гидролокатор, помогающий кораблям обнаруживать айсберги. Достижения продолжались во время обеих мировых войн и продолжают развиваться в 21 веке, обеспечивая экипаж корабля очень мощной навигационной и коммерческой информацией.

Эхолот состоит из нескольких ключевых элементов, и важно понимать эти основы, чтобы вы могли выбрать правильное устройство для своего приложения.

Эхолоты

Важно понимать разницу между считыванием показаний эхолота/ эхолота и интерпретацией полученных данных для поиска рыбы. Базовый эхолот будет возвращать изображения, основанные на статических объектах, в то время как эхолот, предназначенный для помощи рыбакам, также будет отражаться от любого объекта, который плотнее окружающей воды, включая камни, металл и грязь, а также заполненные воздухом мочевые пузыри рыб. Рыбы, не имеющие плавательного пузыря, такие как акулы и скаты, поэтому не отображаются на устройствах для поиска рыбы.

Большинство современных применений технологии поиска рыбы показывают четкие и достоверные данные, позволяющие идентифицировать одиночную или косячную рыбу, но некоторые из более старых моделей требуют дополнительной интерпретации. Каждый производитель различается по дизайну, но визуальное представление рыбы по сравнению с планктоном или твердыми объектами относительно легко определить, поскольку их размер, состав и положение перемещаются в воде.

Эхолот состоит из нескольких ключевых элементов, и важно понимать эти основы, чтобы вы могли выбрать правильное устройство для своего приложения.

Преобразователи

Частота преобразователя является решающим фактором глубины вашего диапазона, а также уровня предоставляемой информации. Как правило, чем ниже частота, тем практичнее для более глубоких вод (что-то вроде волны 50 кГц проникнет дальше, тогда как 200 кГц больше подходит для мелководья). Однако преимущество более высокой частоты заключается в том, что детализация возвращаемого изображения намного выше, чем у более низких диапазонов. Некоторые устройства предлагают две или несколько частот, которые обеспечивают как диапазон, так и четкость.

Помимо частоты преобразователя важно убедиться, что устройство установлено в наилучшем месте для получения наилучших результатов.

Мощность

Как и сам преобразователь, мощность вашего устройства будет определять скорость передачи информации. Устройству с низким энергопотреблением потребуется больше времени, чтобы вернуть точную информацию, и к этому моменту любое преимущество его установки может быть потеряно. Это также зависит от глубины воды, в которой вы его используете.Вообще говоря, вам потребуется более низкая мощность на более высокой частоте для мелководья и более высокая мощность и более низкая частота для более глубокой воды.

Конусы/угол луча

Этот термин относится к ширине луча, который датчик посылает на дно водоема, в котором вы находитесь, и узкий луч покрывает меньшую площадь, чем более широкий луч. Более продвинутые эхолоты имеют несколько лучей, включая боковые лучи, которые обеспечивают больший охват.

Bells & Whistles

Несмотря на то, что все эхолоты в основном выполняют одну и ту же работу, дополнительные функции и функции сильно различаются, поэтому перед выбором устройства стоит подумать о том, что для вас важно в выходном сигнале. Размер экрана, разрешение, дополнительные функции, такие как выходы для SD-карт, GPS-навигация, фотографические изображения — все это доступно, но влияет на цену, хотя найти подходящий эхолот с ограниченным бюджетом нетрудно.

Любая рыбацкая лодка может быть оснащена эхолотом, но как выбрать какой именно?

Что доступно на рынке?

В зависимости от основной цели вашего эхолота существует широкий спектр доступных устройств, характеристики которых зависят от цены.Для многих коммерческих рыбаков основное использование эхолота будет заключаться в поиске рыбы. Последний эхолот Garmin, Echo 551DV, имеет двухлучевой преобразователь, который может достигать глубины 2300 футов. Возвращаемые данные переводятся на полноцветный дисплей на 5-дюймовом экране, а также обеспечивают почти фотографическое изображение под лодкой. Цены начинаются примерно с 300 фунтов стерлингов, и устройство поставляется с несколькими другими функциями, включая масштабирование, панорамирование и режим разделения экрана. Эхолоты Lowrance Elite 7x и Raymarine Dragonfly также получили высокие оценки на сайтах экспертных оценок.

Если вам нужна дополнительная функциональность вашего эхолота, то есть продукты, которые сочетают в себе такие режимы, как GPS или другие функции навигации и картографирования, такие как комбинированный GPS/Сонар Hummingbird 859ci HD. Этот мощный эхолот мощностью 4 кВт оснащен входом для GPS и SD-карт для хранения картографии или фотографических изображений, полученных с устройства. Цены на это устройство начинаются от 450 фунтов стерлингов. Вышеупомянутые устройства в основном представляют собой стационарные установки, но существуют портативные устройства для поиска рыбы, которые обеспечивают большую гибкость для тех рыбаков, которые арендуют и имеют доступ к различным лодкам.Hummingbird 140C Fishin’ Buddy — это легкое и портативное устройство, закрепленное на выдвижной штанге, что означает, что вы можете использовать эхолот на большинстве малых и средних судов, а также в доке. Диапазон звуковой волны простирается примерно до 250 футов, что делает его менее мощным, чем фиксированный вариант, но, тем не менее, является полезным инструментом.

В целом цены на эхолоты в качестве эхолотов будут варьироваться в зависимости от выходной мощности, разрешения и размера экрана, а также дополнительных функций, но на рынке существует множество доступных вариантов, включая Simrad, Ikon, Foruno, Koden и JRC.Большинство из них можно приобрести непосредственно у Electrotech Marine.

Если вы ищете эхолот, основной целью которого является помощь в навигации и составлении карт, то ассортимент устройств также разнообразен. Базовый эхолот с ЖК-экраном с подсветкой, обеспечивающий измерение глубины, может стоить всего 100 фунтов стерлингов, но если вам требуется более высокое качество информации или вы ловите рыбу в более глубоких водах, это может значительно увеличить стоимость.

Перед покупкой лучше заранее узнать, какие функции необходимы, чтобы устройство соответствовало вашим целям и чтобы оно было достаточно мощным, чтобы предоставлять адекватную информацию в зависимости от глубины и типа вод, в которых вы плаваете. Например, Garmin Echo 100 — это базовая модель с черно-белым дисплеем, однолучевым сонаром, малой мощностью и высокой частотой, что делает его подходящим выбором для пресноводной рыбалки на глубине не более 600 футов, в то время как низкочастотный, более мощный кратный балочная система, такая как Lowrance Elite-5X HDI, больше подходит для более глубокой воды.

FAFB имеет большой выбор новых и бывших в употреблении эхолотов и эхолотов, доступных через наши объявления

Если вы нашли эту статью интересной, пожалуйста, поделитесь ею с другими, кому она может понравиться.

Уже в наличии — Как пользоваться эхолотом

Абсолютно изменит правила игры… Вы должны прочитать эту книгу, чтобы по-настоящему оценить, насколько просто на самом деле пользоваться эхолотом.

Марко Орифичи , Anglers Fishing World, Австралия

Являетесь ли вы рыбаком в океане, на плотине или в реке и хотите узнать больше о своем эхолоте и получить от него больше пользы, я рекомендую вам прочитать эту книгу.

Ян Сьюэлл , редактор журнала Fishing Monthly

В этой хорошо написанной книге четко объясняется, как работают эхолоты и как их лучше всего использовать для последовательного распознавания присутствия рыбы в различных условиях

Доктор Рассел Хэнли , морской ученый

Вы не только узнаете, как работает эхолот, но и лучше поймете, что на самом деле видите на экране, и интерпретируете эту информацию с пользой для рыбалки.

Рисс Уиттред , менеджер по продажам электроники, Taylor Marine/Furuno Australia

Последнее издание легко читается и содержит множество полезных советов и подсказок о том, как добиться наилучших результатов от современной технологии эхолота… Обязательное руководство пользователя для каждой рулевой рубки.

Джон Берджесс , Исполнительный директор, ANSA

Эта книга необходима всем, кто серьезно занимается рыбалкой с лодки.

Тим Картер , менеджер по продажам и маркетингу, Halco Tackle Company

Это всеобъемлющее руководство будет полезно всем, от новичков до опытных профессионалов.

Д-р Эндрю Роуленд , главный исполнительный директор Recfishwest

Единственная книга по эхолоту, которая вам когда-либо понадобится.

Питер Голдинг , Управляющий директор, The Fishing School (Australia) Pty Ltd

Устранение неполадок эхолотов и эхолотов

Современная электроника значительно повысила производительность и надежность эхолотов и эхолотов, но иногда они выходят из строя.Выходная мощность эхолота важна с точки зрения диапазона и разрешения устройства. Чем выше выходная мощность, тем больше диапазон глубины и возврат сигнала. Датчики глубины обычно изготавливаются из кристалла, состоящего из различных элементов, и именно кристалл или пьезоэлектрический элемент преобразует электрический сигнал в акустический сигнал. Никогда не трясите и не ударяйте датчик, так как это может повредить кристалл.

Большинство эхолотов работают на частоте 200 кГц.На акустические сигналы влияет морская вода и донные образования, а также биологический материал (водоросли и планктон) и взвешенные частицы (ил, растворенные минералы и соли), а также плотность, соленость и температура воды. Перед устранением неполадок прочтите руководство пользователя продукта. Убедитесь в правильности настроек, так как расшатывание пальцев является распространенной проблемой. Убедитесь, что настройки выбраны автоматически или по умолчанию установлены заводские настройки. Для каждой проблемы ниже, если ничего не помогает, попробуйте полный сброс настроек.

Проблема: неисправность дисплея

Если изображение на дисплее потускнело, мигает или просто погасло, выполните следующие действия. Если дисплей запотевает и показывает признаки конденсации, устройство требует обслуживания.

1. Проверка электрической системы:

Убедитесь, что напряжение питания аккумуляторной батареи в норме, около 12 вольт. Если он слишком высок при работающем двигателе, возможно, проблема в регуляторе генератора.

Обычно дисплеи затемняются, если звуковой оповещатель подключен к пусковому аккумулятору двигателя.Запустите двигатель, и может быть скачок напряжения или провал. Проблемы с подключением являются основной причиной падения напряжения, и это может быть на распределительном щите или на аккумуляторе. С помощью мультиметра проверьте уровень напряжения на штекере эхолота как при включенном, так и при выключенном двигателе. Если уровень напряжения на аккумуляторе намного выше, чем на эхолоте, то, скорее всего, проблема с подключением.

Убедитесь, что все соединения источника питания правильно подсоединены, затянуты, а контакты вилки прямые и не имеют признаков коррозии.Проверьте предохранитель и держатель предохранителя на наличие признаков коррозии. Если блок питается от автоматического выключателя, проверьте клеммы на выключателе, а также включите его несколько раз.

2. Испытания на интерференцию:

Проверка на наличие электрических помех изначально означает отключение всего остального электрооборудования. Во многих случаях помехи вызываются двигателем, в частности, системами зажигания подвесных двигателей и системами зарядки. Выключите все другие системы, а затем постепенно запустите двигатель и по одному включите другое оборудование, чтобы определить источник помех.Если помехи остаются, когда все другие системы выключены, эхолот может иметь неисправную функцию автоматического подавления шума. В некоторых случаях, когда вы сделали все, чтобы устранить источники помех, необходимо пропустить блок питания через блок шумоподавления.

Всегда следите за тем, чтобы кабели прокладывались вдали от кабелей с большим током. Никогда не прокладывайте кабели эхолота рядом с кабелями лагов, так как могут быть значительные помехи. Помехи также могут быть вызваны кавитацией (см. ниже).

3. Проверка кавитации:

Кавитация вызывается турбулентностью воды, проходящей через головку датчика эхолота, и может существенно повлиять на работу датчика. На малых скоростях поток воды относительно плавный. Когда лодка начинает двигаться со скоростью, над поверхностью преобразователя образуются пузырьки воздуха. Передаваемые сигналы отражаются от пузырьков воздуха, что вызывает шум и маскирует акустические сигналы. Подводная турбулентность вызвана формой корпуса лодки или подводными препятствиями, а также фактическим потоком воды над датчиком и двигателем.

Датчики, установленные на транце, должны быть правильно расположены и установлены во избежание турбулентности. Установка преобразователя имеет решающее значение, и он должен быть установлен в местах с минимальной турбулентностью или вдали от основных зон потока корпуса.

Если вы выполнили сброс до заводских настроек и все эти действия не помогли, вам может потребоваться авторизованный ремонтник.

Разработан новый инструмент для аквакультуры для оценки плотности рыбы с помощью эхолота

Исследователи создают инструмент, который позволит рыбоводам получать более точные оценки количества и размера их рыбных запасов.

Надежные методы оценки количества, размера или биомассы рыбы в садке остаются проблемой в аквакультуре. Наиболее распространенный подход включает взятие проб на месте – дорогостоящий, трудоемкий и неточный метод. Необходимы более надежные методы, чтобы рыбоводы могли лучше управлять своим поголовьем.

В рамках проекта PerformFISH, финансируемого ЕС, исследователи из SINTEF Ocean (SINTEF, Норвегия) и Греческого центра морских исследований (HCMR, Греция) вносят свой вклад в разработку новых методов оценки биомассы выращиваемой рыбы, содержащейся в сетчатых загонах. .

В методах, разработанных SINTEF и HCMR, используется технология эхолота. Этот метод основан на регулярной передаче акустического импульса и анализе отраженного сигнала после того, как он отразился от одной или нескольких целей. Анализируются временные интервалы между передачей и приемом, а также интенсивность сигнала. Это аналогичный подход к тому, который используется в гидроакустических системах. Эта технология уже используется как часть «рыболовных эхолотов» для коммерческого или любительского рыболовства и в настоящее время все больше и больше применяется в аквакультуре.Однако контекст аквакультуры ставит новые задачи.

Как объясняет д-р Вальтер Чахария, ведущий исследователь SINTEF Ocean:
«В открытой воде для поиска косяков рыбы используется технология эхолота. Они могут дать некоторую оценку размера косяка, но важнее местонахождение. В аквакультуре рыбоводы уже знают, где находится их рыба, но важно знать плотность рыбы в садке. В трехмерной морской среде, когда сотни рыб плавают во всех направлениях, трудно получить хороший подсчет!»

Исследовательская группа проводит испытания, чтобы понять, как эхолоты взаимодействуют с слоями рыбы, которые находятся в типичном садке аквакультуры.Основная проблема заключается в учете «эффекта затенения»: некоторые рыбы «невидимы» для эхолота, потому что они скрыты за другими рыбами в садке.

Исследователи провели эксперименты, используя две небольшие испытательные клетки, каждая из которых содержала известное количество рыбы. Они размещали садки на разном расстоянии друг от друга и от эхолота, а затем измеряли результаты эхограммы, полученные от взаимодействия эхолота с рыбой. Сравнивая эти необработанные результаты эхограммы с реальной плотностью рыбы в садках, команда может откалибровать инструмент таким образом, чтобы он обеспечивал надежную оценку плотности рыбы для руководителей рыбных ферм.

Доктор Вальтер Кахария продолжает:
«Мы добились захватывающего прогресса, и я с нетерпением жду дальнейшего развития этого направления. Мы создаем основу, на которой учимся использовать эхолот для более точной оценки биомассы в производственном сетном загоне. Вместе с HCMR, нашим партнером из Греции, наши следующие шаги будут включать дальнейший анализ данных и совершенствование наших методов, прежде чем мы перейдем к более конкретным планам распространения и эксплуатации».

Его коллега Эспен Эйлертсен добавляет:
«Kongsberg Maritime, известный поставщик и производитель эхолотов, проявляет большой интерес к нашей деятельности PerformFISH, и мы ведем взаимовыгодный и продуктивный диалог. »

Чтобы получить дополнительную информацию и следить за развитием событий в рамках проекта PerformFISH, посетите сайт Performfish.eu.

Digital Echo Sounder — Fish Finder оптовик от Porbandar

бренд	Lowrance
1x 100 Мбит	1x 100 Мбит, 6 MAX MFD на сети
NMEA 2000 Connectivity	1x Micro-C
Bluetooth	Встроенный
Возможность подключения WiFi	Внутренний 802.11b/g/n и совместим с модулем WiFi-1
AIS	Наложение карты AIS и радара. Подробнее о целевом сосуде
Размеры HXWXD	5.76IN (146.3mm) x 8,48in (215.3mm) x 3,47In (88.2mm)
вес	3.04LB (1.38 кг)
Компас	300 мм
GPS приемник каналы	16
Разрешение дисплея	800H х 480Вт
Цвет подсветки	Pure White LED
Яркость экрана	1200 Гниды
Поставка Напряжение	12 В постоянного тока (10. 8-17VDC) 9-17VDC)
SD-карта хранения	2 Micro SD-карты до 32 ГБ
Рекомендуемый предохранитель Рейтинг	5A
погода	Siriusxm через WM-3 (только США)
Внутреннее хранилище	7,8 ГБ Внутреннее
Совместимость с эхолотом	Встроенные: CHIRP, Broadband, DownScan и StructureScan. Совместимость с: SonarHub, StructureSca
GPS	10 Гц GPS/ГЛОНАСС WAAS/EGNOS/MSAS

Опираясь на команду знающих профессионалов, мы являемся известной фирмой на рынке, предлагающей широкий спектр Эхолот.

Диапазон цен:- 20,000-1,50000/-

Эхолот или эхолот – это прибор, используемый для обнаружения рыбы под водой путем обнаружения отраженных импульсов звуковой энергии, как в гидролокаторе. Современный эхолот отображает измерения отраженного звука на графическом дисплее, что позволяет оператору интерпретировать информацию для обнаружения косяков рыб, подводного мусора и дна водоема. Инструменты эхолота используются как спортивными, так и коммерческими рыбаками. Современная электроника обеспечивает высокую степень интеграции между эхолотом, морским радаром, компасом и системами GPS-навигации.
Во время работы электрический импульс от передатчика преобразуется в звуковую волну подводным преобразователем, называемым гидрофоном, и направляется в воду. Когда волна ударяется о что-то, например, о рыбу, она отражается и отображает размер, состав и форму объекта. Точная степень того, что можно различить, зависит от частоты и мощности передаваемого импульса. Зная, что скорость волны в воде составляет 4921 фут/с (1500 м/с) в морской воде, 4800 фут/с (1463 м/с) в пресной воде (типичные значения, используемые коммерческими эхолотами), расстояние до объект, который отразил волну, может быть определен.Процесс может повторяться до 40 раз в секунду и в конечном итоге приводит к отображению дна океана в зависимости от времени.
Чувствительность эхолотов к температуре и давлению позволяет определить точное местонахождение рыбы в воде с помощью датчика температуры.
